PEX2MPEX - Carte réseau / adaptateur StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Carte réseau PCI Express 2.0, 2 ports MPEX
Utilisation	Permet d'ajouter des ports réseau supplémentaires à un ordinateur via un slot PCIe
Maintenance et réparation	Installation facile, mise à jour des pilotes recommandée pour un fonctionnement optimal
Sécurité	Conforme aux normes de sécurité électrique, ne nécessite pas de précautions particulières lors de l'installation
Informations générales	Compatible avec les systèmes d'exploitation Windows et Linux, garantie limitée

FOIRE AUX QUESTIONS - PEX2MPEX StarTech.com

Comment installer la carte réseau StarTech.com PEX2MPEX ?

Pour installer la carte réseau, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCIe disponible, puis refermez le boîtier et redémarrez l'ordinateur. Les pilotes devraient s'installer automatiquement.

Quels systèmes d'exploitation sont compatibles avec le PEX2MPEX ?

Le PEX2MPEX est compatible avec Windows, macOS et Linux. Assurez-vous d'avoir les derniers pilotes pour votre système d'exploitation.

Que faire si ma carte réseau n'est pas reconnue par l'ordinateur ?

Vérifiez que la carte est correctement insérée dans le slot PCIe. Assurez-vous également que les connexions d'alimentation sont correctes et que les pilotes sont installés.

Comment mettre à jour les pilotes de la carte réseau ?

Vous pouvez mettre à jour les pilotes en visitant le site Web de StarTech.com, en recherchant le modèle PEX2MPEX et en téléchargeant la dernière version des pilotes.

La carte réseau prend-elle en charge la connexion Ethernet à haute vitesse ?

Oui, le PEX2MPEX prend en charge des vitesses Ethernet allant jusqu'à 1 Gbps, selon votre réseau et votre fournisseur d'accès Internet.

Y a-t-il des paramètres spécifiques à configurer après l'installation de la carte ?

Après l'installation, vous devrez peut-être configurer les paramètres réseau dans le Panneau de configuration ou les Préférences Système, selon votre système d'exploitation.

Que faire si je rencontre des problèmes de connexion après l'installation ?

Vérifiez vos câbles Ethernet, redémarrez votre modem et votre routeur, et assurez-vous que votre carte est correctement configurée dans les paramètres réseau de votre ordinateur.

La carte est-elle garantie ?

Oui, le PEX2MPEX est généralement couvert par une garantie limitée. Consultez les détails sur le site de StarTech.com ou dans l'emballage du produit.

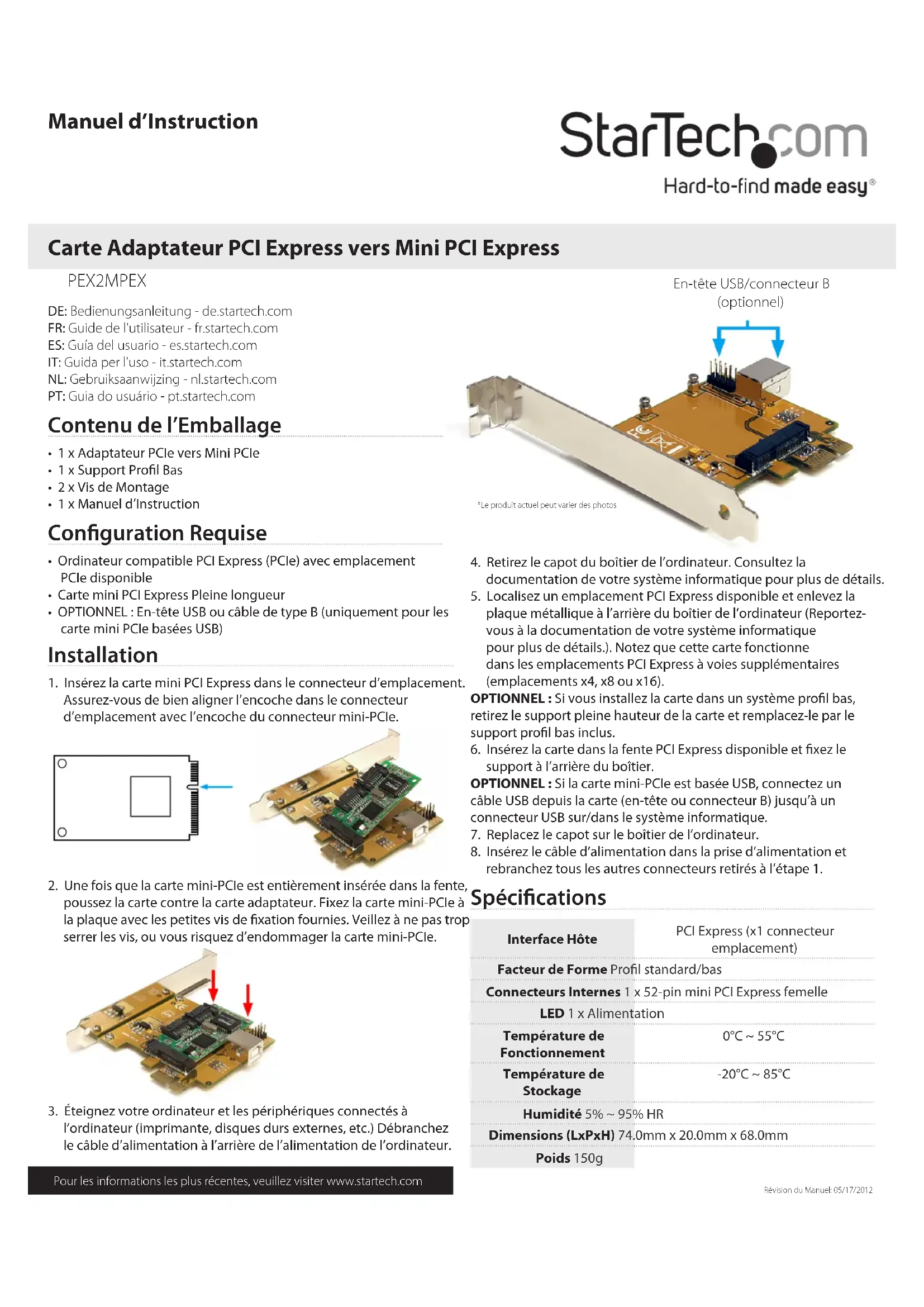

MODE D'EMPLOI PEX2MPEX StarTech.com

• 1 x Adaptateur PCIe vers Mini PCIe

• Ordinateur compatible PCI Express (PCIe) avec emplacement PCIe disponible

• Carte mini PCI Express Pleine longueur

• OPTIONNEL : En-tête USB ou câble de type B (uniquement pour les carte mini PCIe basées USB) Installation

1. Insérez la carte mini PCI Express dans le connecteur d’emplacement.

Assurez-vous de bien aligner l’encoche dans le connecteur d’emplacement avec l’encoche du connecteur mini-PCIe.

2. Une fois que la carte mini-PCIe est entièrement insérée dans la fente,

poussez la carte contre la carte adaptateur. Fixez la carte mini-PCIe à la plaque avec les petites vis de xation fournies. Veillez à ne pas trop serrer les vis, ou vous risquez d’endommager la carte mini-PCIe.

3. Éteignez votre ordinateur et les périphériques connectés à

l’ordinateur (imprimante, disques durs externes, etc.) Débranchez le câble d’alimentation à l’arrière de l’alimentation de l’ordinateur.

4. Retirez le capot du boîtier de l’ordinateur. Consultez la

documentation de votre système informatique pour plus de détails.

5. Localisez un emplacement PCI Express disponible et enlevez la

plaque métallique à l’arrière du boîtier de l’ordinateur (Reportez- vous à la documentation de votre système informatique pour plus de détails.). Notez que cette carte fonctionne dans les emplacements PCI Express à voies supplémentaires (emplacements x4, x8 ou x16). OPTIONNEL : Si vous installez la carte dans un système prol bas, retirez le support pleine hauteur de la carte et remplacez-le par le support prol bas inclus.

6. Insérez la carte dans la fente PCI Express disponible et xez le

support à l’arrière du boîtier. OPTIONNEL : Si la carte mini-PCIe est basée USB, connectez un câble USB depuis la carte (en-tête ou connecteur B) jusqu’à un connecteur USB sur/dans le système informatique.

7. Replacez le capot sur le boîtier de l’ordinateur.

8. Insérez le câble d’alimentation dans la prise d’alimentation et

rebranchez tous les autres connecteurs retirés à l’étape 1. En-tête USB/connecteur B (optionnel) *Le produit actuel peut varier des photos Spécications Interface Hôte PCI Express (x1 connecteur emplacement) Facteur de Forme Prol standard/bas Connecteurs Internes 1 x 52-pin mini PCI Express femelle LED 1 x Alimentation Température de Fonctionnement 0°C ~ 55°C Température de Stockage -20°C ~ 85°C Humidité 5% ~ 95% HR Dimensions (LxPxH) 74.0mm x 20.0mm x 68.0mm Poids 150gDéclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des Marques, Marques Déposées, et d’Autres Dénominations et Symboles Protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs. Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/ support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.
