Caractéristiques techniques	Carte réseau PCI Express 1 port, compatible avec les systèmes d'exploitation Windows et Linux.
Utilisation	Idéale pour ajouter une connectivité réseau à un ordinateur de bureau, permettant une connexion Ethernet rapide et fiable.
Maintenance et réparation	Facile à installer, nécessite un accès à l'intérieur du boîtier de l'ordinateur. Vérifiez régulièrement les pilotes pour assurer une performance optimale.
Sécurité	Assurez-vous que le système d'exploitation est à jour pour bénéficier des dernières mises à jour de sécurité. Utilisez un pare-feu pour protéger votre réseau.
Informations générales	Produit de la marque StarTech.com, reconnu pour ses accessoires informatiques de qualité. Garantie limitée de 2 ans.

FOIRE AUX QUESTIONS - PEX1S553 StarTech.com

Comment installer la carte réseau StarTech.com PEX1S553 sur mon ordinateur ?

Pour installer la carte, éteignez votre ordinateur et ouvrez le boîtier. Insérez la carte PEX1S553 dans un slot PCI Express disponible. Refermez le boîtier, reconnectez l'alimentation et démarrez l'ordinateur. Les pilotes devraient s'installer automatiquement.

Quels systèmes d'exploitation sont compatibles avec la carte StarTech.com PEX1S553 ?

La carte est compatible avec les systèmes d'exploitation Windows (y compris Windows 10 et 11), Linux et macOS. Vérifiez les mises à jour des pilotes sur le site de StarTech pour assurer la compatibilité.

Que faire si la carte réseau n'est pas reconnue par mon système ?

Assurez-vous que la carte est correctement insérée dans le slot PCI Express. Vérifiez également dans le gestionnaire de périphériques si des pilotes sont manquants. Vous pouvez télécharger les derniers pilotes sur le site de StarTech.

Comment résoudre des problèmes de connexion réseau avec la carte ?

Vérifiez les câbles réseau, redémarrez votre routeur et assurez-vous que votre carte est correctement configurée dans le système d'exploitation. Vous pouvez également essayer de désinstaller et de réinstaller le pilote.

La carte prend-elle en charge les vitesses de connexion Gigabit ?

Oui, la carte StarTech.com PEX1S553 prend en charge des vitesses de connexion jusqu'à 1 Gbps (Gigabit), tant que votre réseau et votre équipement le permettent.

Où puis-je trouver les pilotes pour la carte PEX1S553 ?

Les pilotes peuvent être téléchargés depuis le site officiel de StarTech dans la section support ou téléchargement de votre produit.

La carte est-elle compatible avec des configurations multi-écrans ?

La carte PEX1S553 est une carte réseau et ne gère pas les affichages. Pour les configurations multi-écrans, vous aurez besoin d'une carte graphique dédiée.

Y a-t-il une garantie avec la carte StarTech.com PEX1S553 ?

Oui, la carte est généralement couverte par une garantie de 2 ans, mais il est conseillé de vérifier la politique de garantie spécifique sur le site de StarTech.

MODE D'EMPLOI PEX1S553 StarTech.com

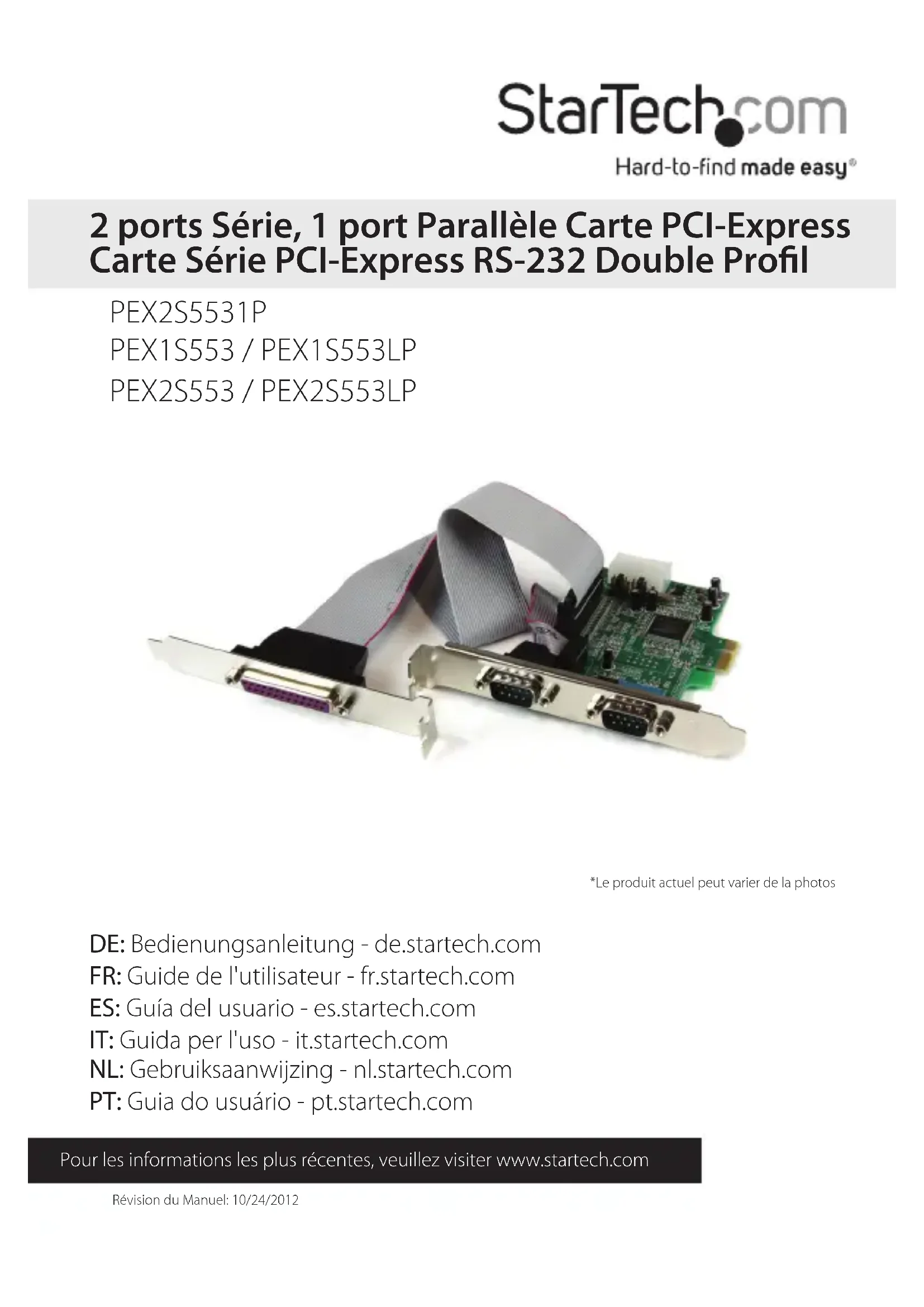

*Le produit actuel peut varier de la photos 2 ports Série, 1 port Parallèle Carte PCI-Express Carte Série PCI-Express RS-232 Double ProlManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

Introduction Merci pour l’achat de votre carte E/S PCI Express Double Prol StarTech.com. Cette solution Entrée/Sortie pratique utilise une conception mono-puce native pour des performances et une abilité maximales, et comprend un support optionnel à prol bas qui permet à la carte d’ être installé dans pratiquement toutes les tailles/facteurs de forme de boitier. Caractéristiques

• PCI Express Native (puce unique)

• Supporte des taux de transfert de données allant jusqu’à : 2.7 Mbps (parallèle),

• Peut être conguré dans les modes 5V, 12V, et RI (non-alimenté)

• Compatible avec la révision 1.0a des spécications de base PCI Express

• FIFO 128-bits pour transmetteur et receveur

• Contrôle de ux intrabande automatisé utilisant Xon/Xo programmable dans les deux directions

• Contrôle de ux extrabande automatisé utilisant CTS/RTS et DSR/DTR

• Supports standard et bas prol inclus Contenu de l’Emballage

• 1 x Carte E/S PCI-Express (Les cartes LP sont fournies avec un support bas prol préinstallé)

• 1 x Port parallèle séparé avec câble en nappe (PEX2S5531P seulement)

Guide Matériel Port Série #1 Port Série #2 (PEX2S553 /

PEX2S5531P) Connecteur Port Parallèle (PEX2S5531P) Port Alimentation LP4 **Le PEX2S5531P est montré Installation ATTENTION! Les cartes PCI-Express, comme tout équipement informatique, peuvent être gravement endommagées par l’électricité statique. Assurez vous que vous êtes déchargé d’électricité statique avant de toucher au châssis de l’ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l’installation de toute composante informatique. Si un bracelet anti-statique n’est pas disponible, déchargez vous de toute accumulation d’électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l’ordinateur) pendant plusieurs secondes. Veuillez également manipuler la carte par les bords et non par les connecteurs dorés.Manuel d’Instruction

Réglage du Mode d’Alimentation Cette carte est spécialement conçue pour permettre une sortie d’alimentation depuis la neuvième broche du connecteur(s) DB9 pour les périphériques qui supportent l’alimentation série. Cette carte permet aux utilisateurs de dénir chaque port en 5V, 12V, ou RI (pas de puissance). Les utilisateurs peuvent également choisir de régler la puissance nécessaire de l’alimentation du système en connectant le connecteur d’alimentation LP4. Installation du Matériel

1. Retirez le couvercle de votre système (voir le manuel utilisateur de votre ordinateur

pour les détails, si nécessaire) et tournez doucement votre ordinateur sur le côté, de sorte que les ouvertures d’emplacement PCI Express sur la carte mère soient vers le haut.

2. Localisez un emplcement PCI Express vide et retirez la plaque métallique qui

recouvre la tranche arrière correspondante. Vous pouvez avoir besoin d’un tournevis cruciforme pour eectuer cette étape. Conservez les vis ! Vous en aurez besoin pour xer la carte plus tard. Consultez la documentation de votre système informatique pour plus de détails. PEX2S5531P Seulement : Veuillez vous assurer que la plaque métallique qui recouvre le support arrière adjacent au support mentionné ci-dessus est vacant, de sorte qu’il puisse être utilisé pour l’installation du port parallèle.

3. Insérez doucement la carte dans l’emplacement vide, en vous assurant qu’elle soit

fermement en place, puis xez la carte en place en utilisant la vis retirée à l’étape 3, le cas échéant.

4. PEX2S5531P : Connectez le câble en nappe fourni du port parallèle (séparé) à

l’emplacement prévu sur la carte PEX2S5531P (veuillez vous référer au schéma de la page précédente), puis xez le port parallèle à l’emplacement adjacent à celui utilisé pour xer la carte principale PEX2S5531P .

5. OPTIONNEL : Si l’alimentation est générée depuis l’alimentation du système

informatique, (voir “Réglage Mode d’alimentation”), connectez la prise molex LP4Manuel d’Instruction

6. Une fois que la carte (et le port supplémentaire, si nécessaire) est xée à la carte

mère (et dans le boitier), replacez le capot de l’ordinateur et mettez sous tension l’ordinateur, puis passez à la section suivante, intitulée Installation du Logiciel. Installation du Logiciel Lorsque l’ordinateur est démarré après l’installation physique de la carte PCI Express, le système d’exploitation va détecter la présence de la carte dans le système informatique et invitera à l’installation du logiciel:

1. L’Assistant Nouveau matériel détecté apparaît. Lorsque l’on vous demande si vous

souhaitez que Windows recherche le logiciel, sélectionnez Non, pas cette fois-ci, puis cliquez sur Suivant pour continuer:

2. Sur l’écran qui suit, sélectionnez Installer à partir d’une liste ou d’un emplacement

spécique, puis cliquez sur Suivant.

3. Sur l’écran qui suit, sélectionnez Rechercher le meilleur pilote dans ces

emplacements. Assurez-vous de cocher la case à côté de Inclure cet emplacementManuel d’Instruction

dans la recherche, puis cliquez sur Parcourir pour localiser le chier correct. (Veuillez noter : Le chier correct peut être situé sur le CD d’accompagnement dans le dossier MCS9922). Une fois que vous avez spécié le chier correct, veuillez cliquer sur Suivant pour continuer.

4. Un avertissement de sécurité Windows apparaît, vous informant que le logiciel que

vous installez n’a pas passé le test du logo Windows. Veuillez cliquer sur Continuer:

5. Une fois que les chiers du pilote ont été installés, vous serez informé que l’Assistant

a ni d’installer le logiciel pour “High Speed PCIe Serial Port”. Veuillez cliquer sur Terminer.

6. PEX2S553 : Répétez les étapes 1-5 une fois de plus pour le port série restant devant

être installé. PEX2S553LP: Répétez les étapes 1 à 5 deux fois de plus, une fois pour chacun des ports restants (un série, un parallèle).Manuel d’Instruction

Vérication de l’Installation Pour vérier que l’installation a réussi avec Windows 2000/XP/Vista:

1. Faites un clic droit sur Poste de travail et sélectionnez Gérer pour ouvrir la fenêtre

Gestion de l’ordinateur.

2. Dans le volet gauche, sélectionnez Gestionnaire de périphériques.

3. Dans le volet droit, cliquez sur Ports (COM et LPT). Vous devriez voir le(s) port(s)

nouvellement ajouté(s) listé(s) ici:Manuel d’Instruction

Spécications PEX1S553

Type Bus PCI Express x1 Chipset ID Moschip MCS9922CV-AA Moschip MCS9901CV-CC Taux maximal de Transfert de Données Série : 460.8 Kbps Parallèle : 2.7 Mbps Série : 460.8 Kbps Systèmes d’Exploitation Compatibles Windows® 2000/XP/2003/Vista/7 Linux® Kernel 2.6.11 et au dessus MAC OS® 10.4 Connecteurs Externes 1 x DB9 mâle 2 x DB9 mâle 2 x DB9 mâle 1 x DB25 femelle Dimensions du Produit (LxlxH) 105mm x 120mm x 20mm Poids du Produit 51.5 g 63.5 g 140 gManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie à vie. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
