Type de produit	Télécommande adaptateur pour commande au volant
Marque	Pioneer
Modèle	CA-R-PI.133
Compatibilité véhicules	Mercedes Classe A (W169), Classe B (W245), Classe C (W203), Vito/Viano (W639) 2006-, Sprinter (W906), VW Crafter
Fonctions principales	Volume +/-, Piste suivante/précédente, Acceptation/refus d'appel, Mute, Changement de source
Alimentation	Via le faisceau électrique du véhicule
Installation	Nécessite un outil T20 (tournevis Torx)
Dimensions approximatives	5 x 3 x 1 cm
Poids approximatif	50 g
Matériau	Plastique ABS
Couleur	Noir
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Débrancher la batterie avant toute intervention d'installation.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Appareil non réparable, remplacer l'ensemble.
Température de fonctionnement	-10°C à 60°C
Garantie	2 ans (sous réserve des conditions légales)

FOIRE AUX QUESTIONS - CA-R-PI.133 PIONEER

Comment installer l'adaptateur CA-R-PI.133 sur mon véhicule ?

L'installation nécessite un tournevis T20. Débranchez la batterie du véhicule, puis connectez l'adaptateur au faisceau d'origine du volant selon le schéma de câblage fourni. Fixez solidement l'adaptateur et rebranchez la batterie.

Mon véhicule est-il compatible avec cet adaptateur ?

Cet adaptateur est compatible avec les modèles suivants : Mercedes Classe A (W169), Classe B (W245), Classe C (W203), Vito/Viano (W639) 2006-, Sprinter (W906) et VW Crafter. Vérifiez le modèle exact de votre véhicule avant achat.

Que faire si les boutons de la télécommande ne répondent pas ?

Vérifiez d'abord que l'adaptateur est correctement connecté au faisceau du volant. Assurez-vous que le connecteur Quadlock est bien enfoncé. Si le problème persiste, testez avec un autre autoradio Pioneer compatible.

Puis-je utiliser cet adaptateur avec un autoradio d'une autre marque ?

Cet adaptateur est conçu spécifiquement pour les autoradios Pioneer avec connecteur Quadlock. L'utilisation avec d'autres marques n'est pas garantie et pourrait endommager l'équipement.

Comment associer l'adaptateur au volant de mon véhicule ?

L'adaptateur se connecte directement au faisceau d'origine du volant via un connecteur spécifique. Aucune association ou programmation n'est nécessaire. Les fonctions sont immédiatement opérationnelles après installation.

Les fonctions de volume et de changement de piste fonctionnent-elles avec tous les autoradios Pioneer ?

L'adaptateur est compatible avec les autoradios Pioneer équipés d'un connecteur Quadlock et supportant les commandes au volant. Consultez la liste de compatibilité sur le site Pioneer pour vérifier votre modèle.

Que faire si l'adaptateur ne s'allume pas ou ne répond pas ?

Vérifiez que l'adaptateur reçoit bien l'alimentation via le faisceau du véhicule. Utilisez un multimètre pour tester la tension sur les broches d'alimentation. Si aucune tension, le problème peut venir du faisceau du véhicule.

Comment nettoyer l'adaptateur sans l'endommager ?

Utilisez un chiffon doux et sec pour dépoussiérer l'adaptateur. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le plastique ou les contacts électriques.

Est-il possible de remplacer le câble de l'adaptateur ?

Non, le câble est intégré à l'adaptateur. En cas de dommage, il est nécessaire de remplacer l'ensemble de l'adaptateur. L'appareil n'est pas conçu pour être réparé.

Où puis-je trouver le schéma de câblage détaillé ?

Le schéma de câblage est inclus dans la notice d'utilisation fournie avec l'adaptateur. Vous pouvez également le télécharger gratuitement sur des sites comme notice-facile.com en recherchant le modèle CA-R-PI.133.

MODE D'EMPLOI CA-R-PI.133 PIONEER

STEERING WHEEL REMOTE CONTROL

Lenkradfernbedienung / Adaptateur commande au volant / Stuurafstandsbediening

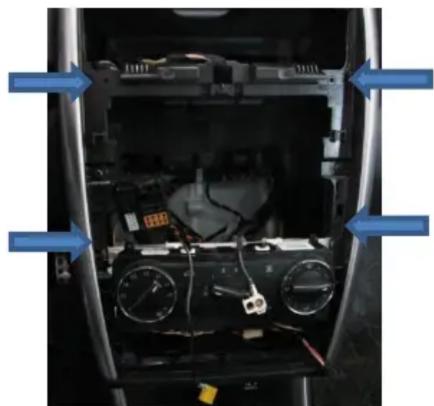

Interior view of a car dashboard with visible gauges and control panels (no text or symbols)

Mercedes with Quadlock

• A-Class (W169)
• B-Class (W245)
• C-Class (W203)
• Vito / Viano (W639) 2006-
• Sprinter (W906)
• VW Craer

Tools/Outils/Gereedschap/Werkzeug: T20

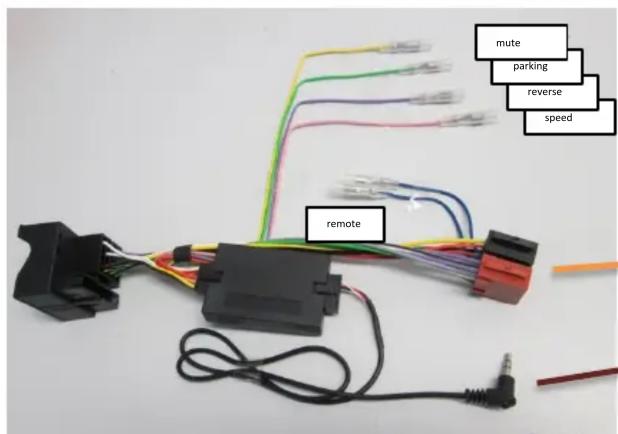

mute parking reverse speed remote

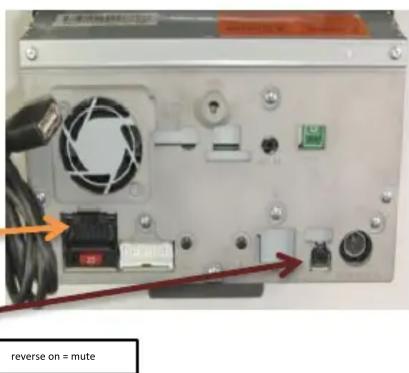

reverse on = mute

AUDIO + +6.5 °C 10:51

Close-up of a car interior control panel with four buttons and icons (no readable text or symbols)

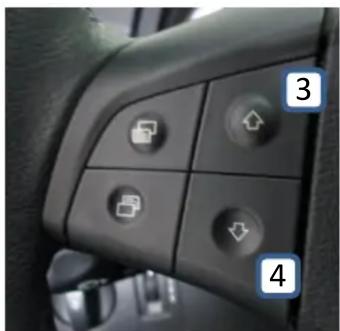

5 1 6 2

Nr Function

1 Volume +

2 Volume -

3 only AUDIO: Skip +

4 only AUDIO: Skip -

5 short: Accept call long: Mute

6 short: Reject call long: Source
