MODE D'EMPLOI DW60DG790FSL SAMSUNG

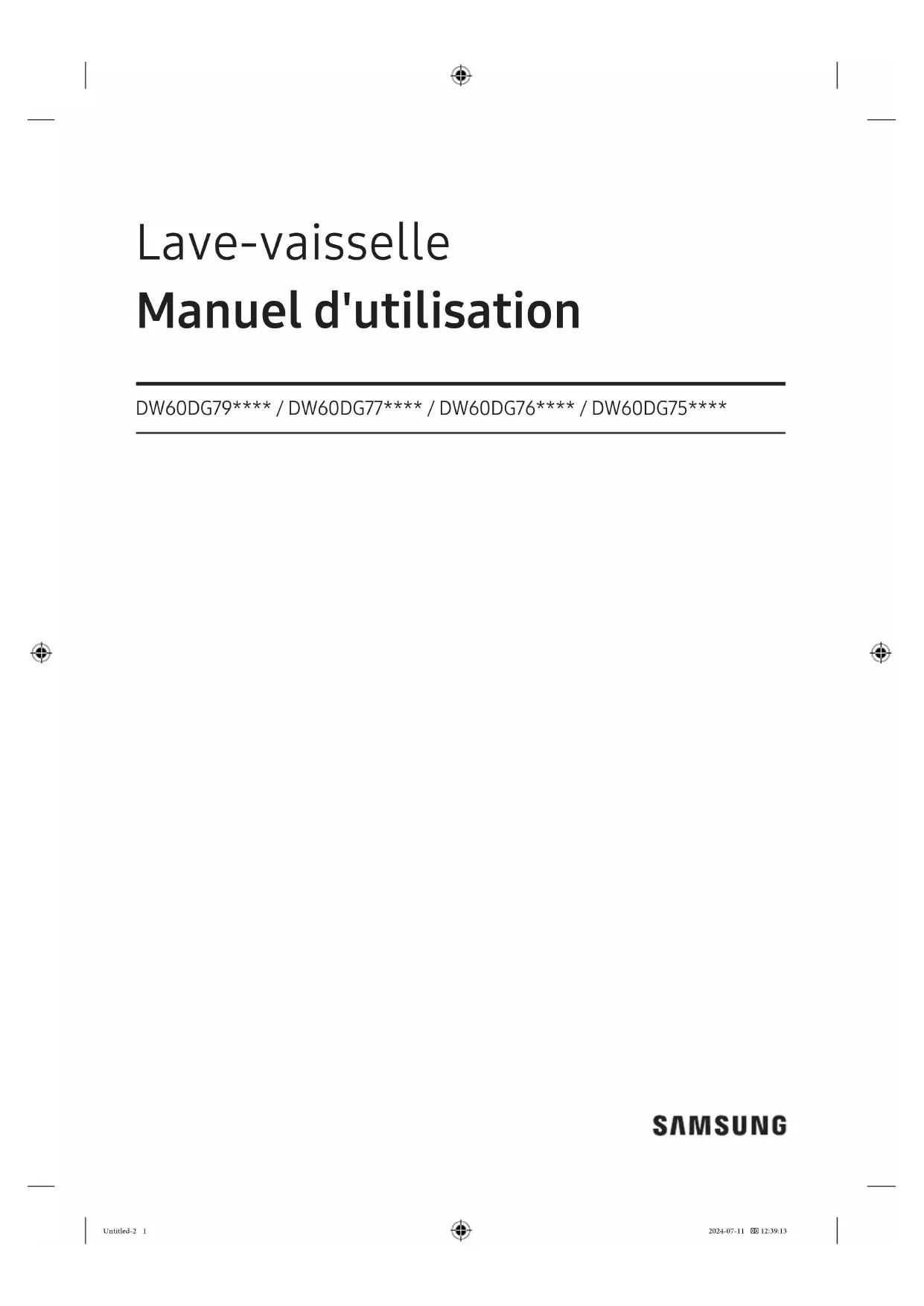

Lave-vaisselle Manuel d'utilisation DW60DG79**** / DW60DG77**** / DW60DG76**** / DW60DG75**** Untitled-2 1Untitled-2 1 2024-07-11 12:39:132024-07-11 12:39:13Français2 Sommaire Consignes de sécurité 4 Ce que vous devez savoir sur les consignes de sécurité 4 Symboles de sécurité importants 4 Règles de sécurité importantes 5 Consignes lors de l'utilisation de votre lave-vaisselle 7 Consignes concernant la protection des enfants 8 Consignes d'installation de votre lave-vaisselle 8 Instructions concernant les déchets DEEE 11 Présentation de l'appareil 12 Vue d'ensemble du lave-vaisselle 12 Préparation à l'installation 13 Kit d'installation (fourni) 13 Outils et pièces nécessaires (non fournis) 16 Exigences d'installation 17 Installation 19 Installation étape par étape 19 Installation du modèle non encastrable sous l'évier 29 Finalisation de l'installation 30 Avant de commencer 48 Éléments non adaptés au lave-vaisselle 48 Utilisation de base des paniers 49 Compartiment de produit de lavage 54 Compartiment de produit de rinçage 56 Réservoir de sel 57 SmartThings 58 Annonce de logiciel Open Source 62 Opérations 63 Panneau de commande 63 Description des icônes 65 Description des cycles 66 Exécution d'un cycle 68 Paramètres 69 Untitled-2 2Untitled-2 2 2024-07-11 12:39:132024-07-11 12:39:13Français 3 Entretien 71 Nettoyage 71 Entretien sur le long terme 77 Dépannage 78 Points de contrôle 78 Codes d'information 81

Tableau des cycles 82 Transport/Déplacement 85 Protection contre le gel 85 Mise au rebut du lave-vaisselle et préservation de l'environnement 85 Conseils pour économiser de l'électricité et de l'eau 86 Informations EPREL 86 Caractéristiques techniques 87 Pour le test standard 88 Série DW60DG79*/77*/75* 88 Série DW60DG76* 90 Coordonnées de contact 92

UNE QUESTION ? UN COMMENTAIRE ? 92

Untitled-2 3Untitled-2 3 2024-07-11 12:39:132024-07-11 12:39:13Français4 Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement an de proter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle. Ce que vous devez savoir sur les consignes de sécurité Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efcacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil an de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel d'utilisation). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com. Symboles de sécurité importants Signication des icônes et des symboles utilisés dans ce manuel d'utilisation : AVERTISSEMENT Les situations ou manipulations dangereuses pouvant entraîner de graves blessures, la mort ou des dommages matériels. ATTENTION Les situations ou manipulations dangereuses pouvant entraîner des blessures ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessure ou de dommage matériel. Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire. Untitled-2 4Untitled-2 4 2024-07-11 12:39:132024-07-11 12:39:13Français 5 Règles de sécurité importantes An de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes :

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris

des enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

2. Pour l'utilisation en Europe : Cet appareil peut être utilisé par des enfants

âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

3. Les enfants doivent être sous la surveillance d'un adulte pour veiller à ce

qu'ils ne jouent pas avec l'appareil.

4. Si le cordon d'alimentation de l'appareil est endommagé, il devra être

remplacé par le fabricant, son réparateur agréé ou par toute personne qualiée an d'éviter tout danger.

5. Les jeux de exibles neufs fournis avec l'appareil doivent être installés et les

anciens ne doivent pas être réutilisés. Untitled-2 5Untitled-2 5 2024-07-11 12:39:132024-07-11 12:39:13Consignes de sécurité Français6

6. Dans le cas d'appareils comportant des orices de ventilation à leur base,

ces orices ne doivent pas être obstrués par un tapis.

7. Les enfants âgés de moins de 3 ans doivent être tenus à l'écart de l'appareil

ou faire l'objet d'une surveillance permanente.

8. ATTENTION : an d'éviter tout danger dû au réarmement du disjoncteur

thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par le fournisseur d'électricité.

9. AVERTISSEMENT : les couteaux et autres ustensiles pointus doivent être

chargés dans le panier pointes vers le bas, ou placés à l'horizontale. Cet appareil est uniquement destiné à une utilisation domestique ou similaire, par exemple :

• espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels ;

• par les clients d'hôtels, motels et autres lieux résidentiels ;

• lieux de type « chambres d'hôtes ». Untitled-2 6Untitled-2 6 2024-07-11 12:39:142024-07-11 12:39:14Français 7 Consignes lors de l'utilisation de votre lave-vaisselle Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel pu professionnel tel que :

• Bureaux et salles d'exposition et par les résidents dans des établissements tel que :

• Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil tel que spécié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation, d'un fonctionnement ou d'une installation incorrect(e). N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. N'inhalez ni n'ingérez jamais de produit de lavage spécial lave-vaisselle. Les produits de lavage spéciaux lave- vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge en cas d'ingestion, voire une asphyxie. Consultez immédiatement un médecin si vous avez avalé ou inhalé du produit de lavage. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire an d'éviter de trébucher dessus. Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des produits de lavage et des produits de rinçage formulés pour les lave-vaisselle domestiques. N'utilisez pas de liquide-vaisselle. N'utilisez pas d'agent de nettoyage acide et fort. Ne remplissez pas le compartiment de produit de rinçage avec du produit de lavage liquide ou en poudre. Le compartiment serait gravement endommagé. Le remplissage accidentel du réservoir de sel avec du produit de lavage spécial lave-vaisselle liquide ou en poudre endommagera l'adoucisseur d'eau. Assurez-vous d'utiliser le paquet de sel pour lave-vaisselle recommandé avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles de contenir des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur. Dans un appareil équipé d'un panier à couverts (en fonction du modèle), les couverts sont nettoyés et séchés plus efcacement s'ils sont placés manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut. Les éléments en plastique qui ne supportent pas le lavage à l'eau chaude, tels que les récipients en plastique jetables ou les couverts et la vaisselle en plastique, ne doivent pas être nettoyés dans le lave-vaisselle. Les hautes températures du lave-vaisselle peuvent les fondre ou faire perdre leur forme. Untitled-2 7Untitled-2 7 2024-07-11 12:39:142024-07-11 12:39:14Consignes de sécurité Français8 Sur les modèles équipés de la fonction Départ différé , assurez-vous que le compartiment de produit de lavage est sec avant d'ajouter du produit de lavage. Essuyez-le si nécessaire. Le produit de lavage peut s'agglomérer s'il est versé dans un compartiment de produit de lavage humide et peut ne pas être complètement dispersé. Faites toujours attention lors de l'utilisation de la télécommande. Vous vous exposez à des risques de sécurité pendant l'utilisation. De plus, des soucis liés à l'utilisation peut également survenir en raison de problèmes de connectivité Internet ou de paramètres incorrects. Veuillez ne pas utiliser l'appareil en présence d'êtres vivants (comme une personne ou un animal) ou d'éléments susceptibles de provoquer une fuite d'eau ou une explosion. Consignes concernant la protection des enfants Cet appareil n'est pas un jouet ! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation. GARDEZ LES PRODUITS DE LAVAGE HORS DE PORTÉE DES ENFANTS ! Les produits de lavage spéciaux lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsque sa porte est ouverte. Il peut subsister des résidus de produit de lavage dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du produit de lavage. Consignes d'installation de votre lave-vaisselle Avant d'installer l'appareil, vériez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement à une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé an de pouvoir débrancher ce dernier de l'alimentation électrique à tout moment. (Reportez-vous à la section « Vue d'ensemble du lave- vaisselle » en page 12.) Le lave-vaisselle ne doit pas être installé devant une prise électrique. Il existe un danger de surchauffe et d'incendie si le lave-vaisselle venait à être poussé contre la prise. Une fois l'installation terminée, vériez si la che d'alimentation n'est pas pliée ou endommagée. Untitled-2 8Untitled-2 8 2024-07-11 12:39:142024-07-11 12:39:14Français 9 Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs, etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués. Avant de raccorder l'appareil, vériez que les données de connexion gurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualié. La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efcace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérié par un électricien qualié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple). Ne branchez pas le câble de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude. Des conducteurs de mise à la terre mal connectés peuvent causer une électrocution. Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas la sécurité requise de l'appareil (danger de surchauffe par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une évaluation des risques de l'installation a été effectuée par un ingénieur convenablement qualié. Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le exible de l'Aqua-Stop contient des ls électriques. Ne coupez jamais le tuyau d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualiée et compétente dans le strict respect des réglementations de sécurité locales et nationales en vigueur. Les réparations et autres travaux effectués par des personnes non qualiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés. Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies :

• Le lave-vaisselle est correctement installé et raccordé.

• Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire.

• Le robinet d'arrêt/robinet d'arrivée est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple).

• Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité. Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service de dépannage. Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuées par un technicien qualié. Untitled-2 9Untitled-2 9 2024-07-11 12:39:142024-07-11 12:39:14Consignes de sécurité Français10 Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité de l'appareil. Mettez toujours le lave-vaisselle hors tension lors de l'entretien (coupez l'alimentation électrique et débranchez-le de la prise). Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service de dépannage ou par un technicien de service autorisé. Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder l'appareil et ses alentours dans un bon état de propreté. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque :

• celle-ci est coupée à la prise murale et la che retirée, ou

• celle-ci est coupée au niveau du secteur, ou

• le fusible du secteur est déconnecté, ou bien encore

• le fusible vissé est retiré (dans les pays où cela est applicable). N'apportez à l'appareil aucune autre modication que celles autorisées par le fabricant. N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien de service autorisé par le fabricant. Dans le cas contraire la garantie devient non valide. Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace sufsant au-dessus, à gauche, à droite et à l'arrière de l'appareil an d'assurer une ventilation appropriée. S'il n'y a pas sufsamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez-vous à la section « Réservoir de sel » en page 57.) Veuillez consulter le site www.samsung.com/support pour plus d'informations sur le matériel et la réparation. Untitled-2 10Untitled-2 10 2024-07-11 12:39:142024-07-11 12:39:14Français 11 Instructions concernant les déchets DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements en matière d'environnement et sur les obligations réglementaires de Samsung, par ex. la directive REACH, consultez notre page relative au développement durable, accessible via www.samsung.com. Untitled-2 11Untitled-2 11 2024-07-11 12:39:142024-07-11 12:39:14Français12 Présentation de l'appareil Vue d'ensemble du lave-vaisselle

01 Bras gicleur supérieur 02 Réservoir de sel 03 Bras gicleur inférieur 04 Filtres 05 Compartiment de produit de lavage 06 Compartiment de produit de rinçage 07 Panneau de commande 08 Porte Panier supérieur Panier inférieur Porte-couverts (modèles applicables uniquement) Panier à couverts (modèles applicables uniquement) REMARQUE En fonction des modèles, l'apparence réelle de l'appareil et de ses pièces peut être différente de celle sur les illustrations. Untitled-2 12Untitled-2 12 2024-07-11 12:39:152024-07-11 12:39:15Français 13 Préparation à l'installation Kit d'installation (fourni) Assurez-vous que toutes les pièces mentionnées dans cette section sont présentes dans l'emballage de l'appareil. Les pièces peuvent différer des illustrations. ATTENTION Après déballage du lave-vaisselle, tenez les emballages hors de portée des enfants pour des raisons de sécurité. REMARQUE Le numéro entre parenthèses est la quantité fournie de l'élément. Modèles complètement encastrables Support supérieur (2) Fixation du panneau personnalisé (2) Vis Ø4 X 12 (8) Vis Ø4 X 16 (2) Vis Ø4 X 43 (6) Autocollant de protection Support de plaque de protection (2) Bouchons en plastique (4) Clapet antiretour (modèles applicables uniquement) Untitled-2 13Untitled-2 13 2024-07-11 12:39:152024-07-11 12:39:15Préparation à l'installation Français14 Modèles complètement encastrables avec le panneau de porte coulissante Support supérieur (2) Vis Ø4 X 12 (8) Vis Ø4 X 16 (12) Fixation du panneau personnalisé - supérieure (2) Fixation du panneau personnalisé - inférieure (2) Autocollant de protection Support de plaque de protection (2) Bouchons en plastique (4) Clapet antiretour du sous-pied (modèles applicables uniquement) Untitled-2 14Untitled-2 14 2024-07-11 12:39:162024-07-11 12:39:16Français 15 Modèles semi-encastrables Support supérieur (2) Fixation du panneau personnalisé (2) Vis Ø4 X 12 (8) Vis Ø4 X 16 (2) Vis Ø4 X 43 (4) Autocollant de protection Support de plaque de protection (2) Bouchons en plastique (4) Entretoise en bois (4) Clapet antiretour (modèles applicables uniquement) Modèles sous évier Support supérieur (2) Vis Ø4 X 12 (8) Vis - porte sur mesure (2) Autocollant de protection Bouchons en plastique (4) Bouchon en plastique - porte sur mesure (4) Support de plaque de protection (2) Clapet antiretour (modèles applicables uniquement) Untitled-2 15Untitled-2 15 2024-07-11 12:39:162024-07-11 12:39:16Préparation à l'installation Français16 Outils et pièces nécessaires (non fournis) Collier de serrage Lunettes de sécurité Gants Lampe de poche Clé (22 mm) pour le pied avant Tournevis Torx T20 Tournevis cruciforme Tournevis à tête plate Pinces Pince coupante Ruban à mesurer Crayon Niveau Couteau Scie-cloche (80 à 100 mm) Untitled-2 16Untitled-2 16 2024-07-11 12:39:172024-07-11 12:39:17Français 17 Exigences d'installation An d'éviter tout risque d'incendie, d'électrocution ou de blessure, tout le câblage et le système de mise à la terre doivent être effectués par un technicien qualié. Alimentation électrique

• Un circuit de dérivation individuel 220 à 240 V~, 50 Hz, dédié uniquement au lave-vaisselle.

• Une prise de courant avec une intensité admissible maximale de 16 A (maximum 11 A pour le lave- vaisselle). AVERTISSEMENT

• N'utilisez pas de rallonge.

• Vous devez utiliser uniquement la che d'alimentation qui est fournie avec le lave- vaisselle.

• Une fois l'installation terminée, vériez si la che d'alimentation n'est pas pliée ou endommagée. Mise à la terre Pour une mise à la terre permanente, le lave-vaisselle doit être correctement relié à la terre sur un système de câblage permanent ou métallique mis à la terre. Le conducteur de mise à la terre doit suivre les conducteurs du circuit puis être relié à la borne ou au l de mise à la terre sur le lave-vaisselle. AVERTISSEMENT

• Ne branchez pas le câble de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude. Des conducteurs de mise à la terre mal connectés peuvent causer une électrocution.

• Ne modiez pas la che d'alimentation du lave- vaisselle. Si la che d'alimentation ne rentre pas dans la prise, faites installer une prise appropriée par un électricien qualié. Alimentation en eau

• Le tuyau d'arrivée d'eau doit supporter une pression de l'eau comprise entre 50 et 800 kPa.

• La température de l'eau doit être inférieure à 60 °C.

• Un robinet d'arrêt / robinet d'arrivée avec un letage mâle de 3/4" doit être installé sur le raccordement au système d'alimentation en eau. Pour réduire le risque de fuites :

• Assurez-vous que les robinets d'eau sont facilement accessibles.

• Fermez la vanne d'alimentation en eau lorsque le lave-vaisselle n'est pas utilisé.

• Vériez régulièrement l'absence de fuites au niveau des raccords du tuyau d'eau.

• Pour arrêter toute fuite, rétablissez l'étanchéité des joints et des raccords du tuyau d'eau à l'aide de ruban adhésif en téon ou d'un composé d'étanchéité. Aqua Stop L'Aqua Stop est un composant électrique qui est conçu pour prévenir les fuites d'eau. L'Aqua Stop est xé sur le tuyau d'eau et coupe automatiquement le débit d'eau dans l'éventualité d'un endommagement du tuyau. ATTENTION

• Manipulez l'Aqua Stop avec soin.

• Ne nouez et ne vrillez pas le tuyau d'eau qui est relié à l'Aqua Stop. Si l'Aqua Stop est endommagé, fermez les robinets d'eau et débranchez la che d'alimentation immédiatement. Ensuite, contactez un centre d'assistance clientèle Samsung local ou un technicien qualié. Untitled-2 17Untitled-2 17 2024-07-11 12:39:172024-07-11 12:39:17Préparation à l'installation Français18 Évacuation Si vous utilisez un système d'évacuation dédié uniquement au lave-vaisselle, raccordez le tuyau d'évacuation à un système d'évacuation qui se trouve à une hauteur comprise entre 30 et 70 cm du sol. Raccorder le tuyau d'évacuation à un système d'évacuation qui se trouve à plus de 80 cm au-dessus du sol peut entraîner le reux de l'eau évacuée. Sol Pour des raisons de sécurité, installez le lave-vaisselle sur un sol stable et solide. Les sols en bois peuvent nécessiter un renforcement pour diminuer les vibrations. Évitez de l'installer sur de la moquette ou des dalles souples. La moquette et les dalles souples constituent des facteurs de vibrations qui peuvent déplacer lentement votre lave-vaisselle lorsqu'il fonctionne. AVERTISSEMENT N'installez le lave-vaisselle sur une structure mal soutenue.

• Assurez-vous que le lave-vaisselle est de niveau en utilisant les pieds à hauteur réglable.

• Une fois l'appareil mis de niveau, vériez si la porte s'ouvre et se ferme correctement. Température ambiante N'installez pas le lave-vaisselle dans une zone exposée à des températures glaciales. Le lave-vaisselle contiendra toujours un peu d'eau résiduelle dans le robinet d'eau, la pompe à eau et le tuyau d'eau. Si l'eau gèle dans le lave-vaisselle ou dans les tuyaux, elle risque d'endommager l'appareil et ses composants. Untitled-2 18Untitled-2 18 2024-07-11 12:39:172024-07-11 12:39:17Français 19 Installation Installation étape par étape La procédure d'installation peut différer selon les modèles. ÉTAPE 1 Choisir un emplacement

Choisissez un emplacement répondant aux conditions suivantes.

• Le sol de la pièce choisie doit pouvoir supporter le poids du lave-vaisselle.

• Choisissez un endroit situé près d'un évier, à proximité d'une arrivée d'eau, d'un système d'évacuation et d'une prise électrique.

• Vous devez pouvoir charger la vaisselle facilement.

• Choisissez un emplacement qui vous permette d'ouvrir facilement la porte du lave-vaisselle et assurez-vous qu'il y ait un espace sufsant entre l'appareil et les parois du meuble.

• La paroi arrière ne doit pas être obstruée. Installation dans un nouvel emplacement Si vous installez le lave-vaisselle à un autre endroit, suivez ces instructions avant d'installer le lave-vaisselle.

1. À l'aide d'une scie-cloche, effectuez un trou sur le côté du

meuble qui porte l'évier (A).

2. Si la base à l'intérieur du meuble d'évier est surélevée par

rapport au sol de la cuisine et se trouve plus haute que les raccordements du lave-vaisselle, effectuez un trou dans la base à l'intérieur du meuble et sur le côté de ce dernier (B). REMARQUE

• Si vous remplacez un vieux lave-vaisselle, vériez que les raccordements existants sont compatibles avec le nouveau lave-vaisselle et remplacez-les si nécessaire.

• Effectuez un trou du côté opposé du meuble si nécessaire selon l'emplacement de la prise électrique. Untitled-2 19Untitled-2 19 2024-07-11 12:39:172024-07-11 12:39:17Installation Français20 Dimension d'encastrement Dégagements de sécurité minimum pour un fonctionnement stable :

• Modèles complètement encastrables sans panneau personnalisé ** Modèles complètement encastrables avec panneau de porte coulissante REMARQUE La dimension peut différer selon les modèles.

(3700)* 1700 (*) Valeurs avec values kit d'extension REMARQUE Les dimensions indiquées dans l'illustration représentent les longueurs réelles du cordon d'alimentation, du tuyau d'eau et du tuyau d'évacuation. Lors de l'installation du produit, prenez en compte chaque longueur et choisissez l'emplacement d'installation en conséquence. ÉTAPE 2 Vérier l'arrivée d'eau

• La pression de l'arrivée d'eau doit être comprise entre 50 et 800 kPa.

• Assurez-vous que la température de l'eau ne dépasse pas 60 °C. Une eau dépassant 60 °C peut entraîner un dysfonctionnement du lave-vaisselle.

• Assurez-vous d'avoir fermé la vanne d'alimentation en eau avant de raccorder le tuyau d'arrivée d'eau au lave- vaisselle. Untitled-2 20Untitled-2 20 2024-07-11 12:39:182024-07-11 12:39:18Français 21 ÉTAPE 3 Disposer les tuyaux

1. Nettoyez le dessous du plan de travail.

2. Apposez l'autocollant de protection comme indiqué.

3. Faites passer la che d'alimentation, le tuyau d'eau et le

tuyau d'évacuation dans le trou de l'évier. ATTENTION

• Veillez à ne pas nouer ou marcher sur la che d'alimentation ou les tuyaux.

• Ne retirez pas le papier marron présent au dos du lave- vaisselle. Le papier sert à garder la face arrière qui sera contre le mur dans un bon état de propreté. Untitled-2 21Untitled-2 21 2024-07-11 12:39:182024-07-11 12:39:18Installation Français22 ÉTAPE 4 Mettre le lave-vaisselle de niveau Pour les modèles encastrables Vous pouvez ajuster la hauteur du lave-vaisselle pour le mettre de niveau. Veuillez noter que dans ces étapes, le lave- vaisselle n'est actuellement inséré qu'à moitié.

1. Utilisez le niveau pour vérier si le lave-vaisselle est de

2. Utilisez un tournevis à tête plate pour ajuster la hauteur

à l'avant. - Pour abaisser le lave-vaisselle, tournez le pied de mise à niveau dans le sens horaire. - Pour relever le lave-vaisselle, tournez le pied de mise à niveau dans le sens antihoraire.

3. Pour ajuster la hauteur à l'arrière, insérez le tournevis

Torx T20 sous le lave-vaisselle, au centre. - Pour abaisser le lave-vaisselle, tournez le tournevis dans le sens horaire. - Pour relever le lave-vaisselle, tournez le tournevis dans le sens antihoraire.

4. Une fois l'appareil mis de niveau, vériez si la porte

s'ouvre et se ferme correctement. Untitled-2 22Untitled-2 22 2024-07-11 12:39:182024-07-11 12:39:18Français 23 Pour les modèles non encastrables Vous pouvez régler la hauteur du lave-vaisselle jusqu'à 45 mm à l'aide des pieds de mise à niveau.

1. Tout en soulevant légèrement l'avant ou l'arrière (ou les

deux à tour de rôle) du lave-vaisselle, tournez les pieds de mise à niveau à l'aide d'un tournevis à tête plate pour régler la hauteur.

2. Une fois cette étape terminée, utilisez le niveau pour

conrmer que le lave-vaisselle est de niveau.

3. Insérez le lave-vaisselle sous l'évier et veillez à laisser un

écart d'au moins 4 mm entre le haut du lave-vaisselle et le bas de l'évier. ATTENTION Ne xez pas le cordon d'alimentation du lave-vaisselle à l'aide d'un serre-câble en métal. Untitled-2 23Untitled-2 23 2024-07-11 12:39:182024-07-11 12:39:18Installation Français24 ÉTAPE 5 Stabiliser le lave-vaisselle (pour modèles encastrables uniquement) Vous pouvez utiliser les supports pour xer le lave-vaisselle au plan de travail. Sinon, vous pouvez aussi percer les trous latéraux pour xer le lave-vaisselle aux parois latérales du meuble. ATTENTION Avant de xer le lave-vaisselle, placez une grande serviette éponge dans le bas du lave-vaisselle (couvrant le puits collecteur) an d'empêcher que des copeaux de bois ou une vis ne tombe dans le puits collecteur du lave-vaisselle. Vers le plan de travail

1. Insérez les supports fournis dans les trous supérieurs à

l'avant du lave-vaisselle, comme indiqué.

2. Insérez complètement le lave-vaisselle sous le plan de

3. Percez avec précaution 2 trous de vis sous le plan de

travail en passant par le dessous, un pour chaque support de plan de travail. - Assurez-vous que le trou reste inférieur au diamètre de la vis.

4. Engagez les vis fournies dans les trous des supports, puis

serrez-les pour xer le lave-vaisselle au plan de travail. REMARQUE

• Si les supports fournis sont trop longs, coupez-les avec une pince.

• Utilisez un tournevis magnétique pour éviter que les vis ne tombent dans le lave-vaisselle. Untitled-2 25Untitled-2 25 2024-07-11 12:39:182024-07-11 12:39:18Installation Français26 Vers les parois latérales

1. Pour éviter tout dommage sur le tuyau d'évacuation à

travers le tuyau d'arrivée d'eau, ressortez légèrement le lave-vaisselle et tirez de 5 mm vers l'extérieur les supports latéraux situés sur les côtés gauche et droit du lave-vaisselle. Une fois cela fait, réinsérez le lave- vaisselle en veillant à ce que son centre soit aligné.

2. Percez un trou dans les deux côtés du meuble de cuisine

(2 trous de vis au total). - Assurez-vous que le trou reste inférieur au diamètre de la vis. - Veillez également à ce que le foret n'aille pas endommager les bords des trous des caches.

3. Serrez les vis fournies dans les trous, puis xez le lave-

vaisselle au meuble.

4. Insérez les bouchons en plastique fournis sur les

emplacements où les vis sont serrées. Untitled-2 26Untitled-2 26 2024-07-11 12:39:192024-07-11 12:39:19Français 27 ÉTAPE 6 Raccorder le tuyau d'évacuation

1. Détachez le porte-tuyau du lave-vaisselle, puis coupez la

partie saillante du porte-tuyau comme indiqué.

2. Fixez le porte-tuyau à un mur en serrant les 2 vis

3. Insérez le tuyau d'évacuation dans le porte-tuyau de

sorte que le tuyau d'évacuation soit placé entre 300 et 800 mm de la partie inférieure. Untitled-2 27Untitled-2 27 2024-07-11 12:39:192024-07-11 12:39:19Installation Français28

4. Raccordez le tuyau d'évacuation à la sortie d'évacuation.

• Installez correctement le système d'évacuation de sorte que le tuyau d'évacuation ne ressorte pas de la sortie d'évacuation pendant le processus de vidange.

• Assurez-vous que le tuyau d'évacuation, le tuyau d'arrivée d'eau et le cordon d'alimentation ne sont pas emmêlés ou pliés. ÉTAPE 7 Vérication nale

1. Retirez la mousse, l'emballage papier et les pièces inutiles de l'intérieur du lave-vaisselle.

2. Allumez le disjoncteur.

3. Ouvrez ensuite la vanne d'alimentation en eau pour alimenter le lave-vaisselle en eau.

4. Branchez le lave-vaisselle puis allumez-le. Ensuite, sélectionnez et lancez le cycle Express .

- Si votre modèle n'est pas doté du cycle Express , sélectionnez et lancez le cycle le plus court pour vérier si le lave-vaisselle fonctionne correctement.

5. Assurez-vous que le lave-vaisselle s'allume normalement et qu'il n'y a aucune fuite d'eau pendant son

fonctionnement. Vériez l'absence de fuites au niveau des deux extrémités du tuyau d'arrivée d'eau et du raccord de tuyau d'évacuation. Untitled-2 28Untitled-2 28 2024-07-11 12:39:192024-07-11 12:39:19Français 29 Installation du modèle non encastrable sous l'évier Vous pouvez installer le lave-vaisselle sous l'évier. Pour cela, respectez les instructions suivantes. AVERTISSEMENT Samsung Electronics ne sera pas tenue responsable en cas de panne ou d'endommagement de l'appareil pouvant découler de l'installation du modèle non encastrable sous l'évier. Retrait du cache supérieur Si vous souhaitez installer votre modèle non encastrable sous le meuble mais qu'il ne s'emboîte pas dans le meuble en raison de sa hauteur, vous pouvez retirer le cache supérieur.

1. Retirez les 2 vis des coins supérieurs à l'arrière du lave-

2. Glissez le plan de travail du lave-vaisselle vers l'arrière et

soulevez-le pour le retirer.

3. Reportez-vous à la section « Installation étape par

étape » pour poursuivre l'installation. Untitled-2 29Untitled-2 29 2024-07-11 12:39:192024-07-11 12:39:19Installation Français30 Finalisation de l'installation Installation du panneau personnalisé Modèles complètement encastrables

REMARQUE Pour les modèles équipés de la jupe en caoutchouc (A), poussez-la sous le lave-vaisselle avant d'installer le panneau. Insérez le crochet dans le trou situé sur la jupe en caoutchouc, puis tirez les côtés pour vérier que cette dernière est bien prise sur le crochet. Untitled-2 30Untitled-2 30 2024-07-11 12:39:192024-07-11 12:39:19Français 31

01 Ø2 mm 02 10 à 12 mm

1. Placez le gabarit d'installation au dos du panneau

personnalisé et xez-le temporairement à l'aide de ruban transparent. Veuillez noter que l'arrière du panneau personnalisé sera xé sur la porte du lave-vaisselle. ATTENTION

• L'extrémité supérieure du panneau personnalisé doit être alignée avec l'extrémité supérieure du gabarit d'installation.

• Utilisez un panneau personnalisé compris entre 4 kg et 9 kg.

2. Marquez 8 points en suivant le gabarit d'installation.

3. Retirez le gabarit d'installation et serrez les xations du

panneau personnalisé (B) en haut avec 2 vis (C, Ø4 X 16) comme indiqué. Untitled-2 31Untitled-2 31 2024-07-11 12:39:202024-07-11 12:39:20Installation Français32

4. Tout en tenant le panneau personnalisé, xez-le sur la

porte et insérez les xations du panneau personnalisé (B) dans les trous correspondants en haut de la porte, comme indiqué.

5. Poussez le panneau personnalisé vers le bas pour le xer

en place. ATTENTION Le panneau personnalisé ne doit pas dépasser de plus de 30 mm le haut du lave-vaisselle.

6. Découpez la jupe en caoutchouc (A) à l'aide d'un couteau,

de façon à ce qu'elle soit alignée avec la ligne avant du lave-vaisselle, qui est représentée par une ligne en pointillés. 9:;<=

7. Reportez-vous au tableau « Niveaux recommandés du

ressort » et réglez le niveau du ressort en tournant la vis à ressort avec le tournevis Torx T20 à l'avant du lave- vaisselle. - Réglez le niveau du ressort pendant que la porte est ouverte à environ 30 degrés. - La porte doit tenir sa position. Elle ne doit pas s'ouvrir. - Si la porte s'ouvre de plus de 30 degrés, tournez la vis à ressort dans le sens horaire pour serrer le niveau du ressort. Si la porte s'ouvre de moins de 30 degrés, tournez la vis à ressort dans le sens antihoraire pour desserrer le niveau du ressort. ATTENTION Ne réglez pas le niveau du ressort pendant que la porte est complètement ouverte. Untitled-2 32Untitled-2 32 2024-07-11 12:39:202024-07-11 12:39:20Français 33 Niveaux recommandés du ressort Niveau Poids du panneau personnalisé (kg) Niveau de 1 à 2 4 à 5 Niveau de 2 à 3 5 à 6 Niveau de 3 à 4 6 à 7 Niveau de 4 à 5 7 à 9 ATTENTION Si le panneau personnalisé pèse plus de 9 kg, la porte peut s'ouvrir. Les panneaux personnalisés de plus de 9 kg ne sont pas recommandés.

8. Ouvrez la porte du lave-vaisselle et retirez les 4 vis.

ATTENTION Faites attention lorsque vous ouvrez la porte. La porte est susceptible de s'ouvrir ou se fermer de façon inattendue si le niveau du ressort n'est pas ajusté de façon appropriée, ce qui peut entraîner des blessures.

9. Fixez le panneau personnalisé sur la porte en serrant les

6 vis (Ø4 X 43). Untitled-2 33Untitled-2 33 2024-07-11 12:39:202024-07-11 12:39:20Installation Français34 Modèles complètement encastrables avec panneau coulissant

REMARQUE Pour les modèles équipés de la jupe en caoutchouc (A), poussez-la sous le lave-vaisselle avant d'installer le panneau. Insérez le crochet dans le trou situé sur la jupe en caoutchouc, puis tirez les côtés pour vérier que cette dernière est bien prise sur le crochet. Untitled-2 34Untitled-2 34 2024-07-11 12:39:202024-07-11 12:39:20Français 35

1. Placez le gabarit d'installation au dos du panneau

personnalisé et xez-le temporairement à l'aide de ruban transparent. Veuillez noter que l'arrière du panneau personnalisé sera xé sur la porte du lave-vaisselle. ATTENTION

• L'extrémité supérieure du panneau personnalisé doit être alignée avec l'extrémité supérieure du gabarit d'installation.

• Utilisez un panneau personnalisé compris entre 4,5 kg et 12 kg.

2. Marquez 12 points en suivant le gabarit d'installation.

3. Retirez le modèle d'installation.

4. Serrez les deux xations supérieures du panneau

personnalisé (B) situées en haut à l'aide de 4 vis (D) sur chaque xation.

5. Serrez les deux xations inférieures du panneau

personnalisé (C) situées en bas à l'aide de 2 vis (D) sur chaque xation.

6. Tenez le panneau personnalisé et insérez les xations

supérieures du panneau personnalisé dans les rainures.

7. Tout en faisant doucement glisser le panneau

personnalisé vers le bas, insérez les xations inférieures du panneau personnalisé dans les rainures.

8. Faites glisser le panneau personnalisé vers le bas jusqu'à

ce que les xations inférieures du panneau personnalisé se clipsent sur le support. ATTENTION

• Assurez-vous que les xations inférieures du panneau personnalisé se clipsent sur le support comme indiqué sur l'illustration.

• Vous devez laisser un espace d'au moins 3 mm entre le panneau personnalisé et la plinthe. Untitled-2 35Untitled-2 35 2024-07-11 12:39:212024-07-11 12:39:21Installation Français36 Modèles semi-encastrables

REMARQUE Pour les modèles équipés de la jupe en caoutchouc (A), poussez-la sous le lave-vaisselle avant d'installer le panneau. Insérez le crochet dans le trou situé sur la jupe en caoutchouc, puis tirez les côtés pour vérier que cette dernière est bien prise sur le crochet. Untitled-2 36Untitled-2 36 2024-07-11 12:39:212024-07-11 12:39:21Français 37

1. Déterminez si vous souhaitez aligner le panneau

personnalisé avec le haut ou le bas du meuble. - A : Pour aligner le panneau personnalisé avec le haut d'un meuble. - B : Pour aligner le panneau personnalisé avec le bas d'un meuble. ATTENTION Veuillez noter que la méthode d'installation diffère entre A et B.

2. Insérez entièrement le lave-vaisselle sous le plan de

3. Alignez le haut du gabarit d'installation avec le bas de la

poignée de la porte du lave-vaisselle.

4. Sur les deux côtés du gabarit d'installation, faites le

marquage en fonction de votre alignement. - Pour A : Avec le haut d'un meuble. - Pour B : Avec le bas d'un meuble. Untitled-2 37Untitled-2 37 2024-07-11 12:39:212024-07-11 12:39:21Installation Français38

5. Placez le gabarit d'installation sur la face arrière du

panneau personnalisé. - Pour A : Alignez les marques faites sur le gabarit d'installation avec le haut du panneau personnalisé. - Pour B : Alignez les marques faites sur le gabarit d'installation avec le bas du panneau personnalisé.

6. Utilisez du ruban adhésif transparent pour xer

temporairement le gabarit d'installation sur le panneau personnalisé.

7. Sur le panneau personnalisé, marquez l'emplacement

des 6 trous de vis selon le gabarit d'installation. REMARQUE L'arrière du panneau personnalisé sera xé sur la porte du lave-vaisselle. ATTENTION Utilisez un panneau personnalisé compris entre 2,5 et 8 kg.

8. Retirez le gabarit d'installation et serrez les xations

du panneau personnalisé (B) près du bas avec 2 vis (C, Ø4 X 16) comme indiqué.

9. Ressortez le lave-vaisselle de moitié de dessous le plan

de travail en le tirant.

10. Fixez une ou plusieurs entretoises en bois dont la hauteur

totale comble l'écart présent entre le meuble d'évier et le panneau de commande. - L'écart ici est égal à la mesure indiquée à l'étape 5. - Pour connaître le nombre d'entretoise et leur positionnement, reportez-vous aux illustrations à gauche. Untitled-2 38Untitled-2 38 2024-07-11 12:39:212024-07-11 12:39:21Français 39

ATTENTION Ne laissez pas la hauteur totale des entretoises en bois dépasser la différence de hauteur mesurée. Dans le cas contraire, vous ne pourriez pas monter le panneau personnalisé. A 1 entretoise (8,5 mm) B 2 entretoises (17 mm) C 3 entretoises (25,5 mm) D 4 entretoises (34 mm)

11. Tout en tenant le panneau personnalisé, xez-le sur la

porte et insérez les xations du panneau personnalisé (B) dans les trous correspondants près du bas de la porte, comme indiqué.

12. Poussez le panneau personnalisé vers le haut pour le

xer en place. Untitled-2 39Untitled-2 39 2024-07-11 12:39:212024-07-11 12:39:21Installation Français40

13. Ouvrez la porte du lave-vaisselle et retirez les 2 vis.

ATTENTION Faites attention lorsque vous ouvrez la porte. La porte est susceptible de s'ouvrir ou se fermer de façon inattendue si le niveau du ressort n'est pas ajusté de façon appropriée, ce qui peut entraîner des blessures.

14. Fixez le panneau personnalisé sur la porte en serrant les

15. Reportez-vous au tableau « Niveaux recommandés du

ressort » et réglez le niveau du ressort en tournant la vis à ressort avec le tournevis Torx T20 à l'avant du lave- vaisselle. - Réglez le niveau du ressort pendant que la porte est ouverte à environ 30 degrés. - La porte doit tenir sa position. Elle ne doit pas s'ouvrir. - Si la porte s'ouvre de plus de 30 degrés, tournez la vis à ressort dans le sens horaire pour serrer le niveau du ressort. Si la porte s'ouvre de moins de 30 degrés, tournez la vis à ressort dans le sens antihoraire pour desserrer le niveau du ressort. ATTENTION Ne réglez pas le niveau du ressort pendant que la porte est complètement ouverte. Untitled-2 40Untitled-2 40 2024-07-11 12:39:222024-07-11 12:39:22Français 41 Niveaux recommandés du ressort Niveau Poids du panneau personnalisé (kg) Niveau de 1 à 2 2,5 à 4 Niveau de 2 à 3 4 à 5 Niveau de 3 à 4 5 à 6 Niveau de 4 à 5 6 à 8 ATTENTION Si le panneau personnalisé pèse plus de 8 kg, la porte peut s'ouvrir. Les panneaux personnalisés de plus de 8 kg ne sont pas recommandés. Modèles sur mesure

1. Ouvrez la porte et insérez le panneau personnalisé à

l'avant, au bas de la porte. Untitled-2 41Untitled-2 41 2024-07-11 12:39:222024-07-11 12:39:22Installation Français42

2. Tout en maintenant la porte et le panneau personnalisé

à deux mains, appuyez uniformément sur le panneau du bas vers le haut pour bien l'insérer dans le lave-vaisselle.

3. Lorsque les deux côtés du panneau sont bien en place,

appuyez au centre et en haut du panneau personnalisé pour le xer en haut de la porte. REMARQUE

• Assurez-vous que le panneau personnalisé s'intègre correctement au lave-vaisselle.

• Si l'espace situé entre le lave-vaisselle et le panneau personnalisé est inférieur à 2 mm, l'installation est correcte. Si l'espace est de 2 mm ou plus, retirez le panneau personnalisé et réessayez.

4. Déballez les bouchons et les vis (deux de chaque) inclus

dans l'emballage de l'appareil.

5. Serrez les vis de chaque côté du lave-vaisselle.

REMARQUE Lorsque vous serrez les vis de chaque côté, vériez l'espace entre chaque côté car la porte personnalisée est susceptible de pencher d'un côté ou de l'autre. Untitled-2 42Untitled-2 42 2024-07-11 12:39:222024-07-11 12:39:22Français 43

6. Insérez les bouchons de chaque côté. Assurez-vous que la

nervure du bouchon entre dans le trou du lave-vaisselle dans le bon sens.

7. Cela termine le montage du panneau personnalisé.

Untitled-2 43Untitled-2 43 2024-07-11 12:39:222024-07-11 12:39:22Installation Français44 Fixation de la garniture (applicable à certains modèles non encastrables uniquement)

1. Ouvrez la porte à moitié.

2. Insérez la garniture dans la rainure située dans la partie

inférieure du lave-vaisselle.

3. Voici à quoi ressemble la garniture après sa xation.

Untitled-2 44Untitled-2 44 2024-07-11 12:39:232024-07-11 12:39:23Français 45 Fixation de la plinthe Vous pouvez xer la plinthe selon le modèle et les conditions d'installation. Plinthe personnalisée (non applicable au modèle non encastrable)

1. Placez la plinthe au-dessous du lave-vaisselle.

2. Ouvrez la porte du lave-vaisselle et tracez une ligne de

référence sur la plinthe à l'endroit où elle entre en contact avec la porte.

3. Suivez la ligne de référence et découpez la plinthe à l'aide

4. Fixez la plinthe au-dessous du lave-vaisselle. Vériez

que la plinthe n'entre pas en contact avec la porte du lave-vaisselle. Untitled-2 45Untitled-2 45 2024-07-11 12:39:232024-07-11 12:39:23Installation Français46 Plinthe prédécoupée (non applicable au modèle non encastrable)

1. Insérez les supports de plaque de protection dans les

fentes situées dans la partie inférieure du lave-vaisselle et déterminez la position. Puis, pliez la patte métallique de chaque support de manière à ce que la plaque de protection ne soit pas insérée plus que nécessaire.

2. Fixez la plinthe prédécoupée sur les supports de plaque

de protection à l'aide des vis. Reportez-vous à l'illustration sur la gauche et assurez-vous que les supports sont positionnés correctement. ATTENTION Vériez que la plinthe ne gêne pas l'ouverture et la fermeture de la porte du lave-vaisselle.

3. Poussez la plinthe avec les supports dans l'espace au-

dessous du lave-vaisselle, comme indiqué. Untitled-2 46Untitled-2 46 2024-07-11 12:39:232024-07-11 12:39:23Français 47 Fixation de la plaque de protection (modèles sous évier uniquement) Si vous souhaitez installer la plaque de protection, suivez ces instructions.

1. Tournez les pieds de mise à niveau du lave-vaisselle pour

ajuster la hauteur, de façon à pouvoir installer la plaque de protection. REMARQUE

• Pour les modèles de lave-vaisselle sans pieds de mise à niveau, retournez la plaque de protection pour l'installer.

• Les lave-vaisselle d'une hauteur inférieur à 864 mm ne prennent pas en charge l'installation de la plaque de protection. Fixez la plinthe dans ce cas-là.

2. Fixez la plaque de protection sur le lave-vaisselle à l'aide

des supports de plaque de protection. Assurez-vous que les supports de plaque de protection soient dans le bon sens. Reportez-vous à l'illustration pour plus de détails. REMARQUE Assurez-vous que la plaque de protection soit dans le bon sens.

3. Poussez la plaque de protection xée aux supports dans

l'espace au-dessous du lave-vaisselle, comme indiqué. Untitled-2 47Untitled-2 47 2024-07-11 12:39:232024-07-11 12:39:23Français48 Avant de commencer Éléments non adaptés au lave-vaisselle AVERTISSEMENT Lavez uniquement les éléments en verre, en porcelaine et les couverts pour lesquels le fabricant indique qu'ils peuvent passer au lave-vaisselle. Ne lavez pas d'éléments en aluminium (ltres à graisse par exemple). Le lave- vaisselle peut endommager les éléments en aluminium, et dans certains cas extrêmes, provoquer une grave réaction chimique. Les éléments suivants ne sont pas adaptés au lave-vaisselle.

• Les éléments en cuivre, laiton, étain, ivoire et aluminium ou comportant un adhésif

• Plastiques qui ne résistent pas à la chaleur

• Éléments faits à la main, antiquités, vases de valeur et verrerie décorative

• Les poteries et éléments en céramique vitriée

• Les couverts en bois ou en argent, ou les articles qui comportent des parties en bois ou en argent

• Verrerie délicate ou verrerie contenant du cristal au plomb. Des marbrures peuvent se produire sur la verrerie après de nombreux lavages. ATTENTION

• Ne lavez pas d'éléments couverts de cendre, sable, cire, graisse de lubrication ou peinture. Ces matériaux vont endommager le lave-vaisselle. La cendre ne se dissout pas et se répandra dans le lave-vaisselle.

• Retirez les résidus alimentaires tels que les arêtes, les pépins, etc. et autres éléments résiduels tels que les cure- dents, nappes en papier, etc. du lave-vaisselle. Les résidus alimentaires et autres éléments résiduels peuvent générer du bruit, entraîner le dysfonctionnement du lave-vaisselle et endommager votre vaisselle et votre lave-vaisselle. REMARQUE L'argenterie ayant été en contact avec des aliments contenant du soufre peut se décolorer. Le soufre est notamment présent dans les jaunes d'œufs, oignons, mayonnaise, moutarde, poisson, poisson en saumure et marinades. Untitled-2 48Untitled-2 48 2024-07-11 12:39:232024-07-11 12:39:23Français 49 Utilisation de base des paniers REMARQUE En fonction des modèles, l'apparence réelle des paniers et la méthode de chargement peuvent être différentes de celles sur les illustrations. Chargement du panier inférieur

• Le panier inférieur est destiné au chargement de gros articles comme des casseroles, des poêles, des couvercles, de la vaisselle de table et des saladiers. - Placez les articles de manière à ce que l'eau puisse facilement s'écouler. - Vous pouvez également utiliser le panier inférieur pour charger des articles plus petits en utilisant les tiges rabattables et les supports à verres. - Vous pouvez relever le panier supérieur pour créer davantage de place pour charger les articles plus gros. ATTENTION

• Assurez-vous que les articles chargés n'interfèrent pas avec la rotation des bras gicleurs central et inférieur. - Avant de démarrer le lave-vaisselle, vériez la rotation des bras gicleurs avec votre main. Untitled-2 49Untitled-2 49 2024-07-11 12:39:242024-07-11 12:39:24Avant de commencer Français50 Chargement du panier supérieur

• Le panier supérieur est conçu pour accueillir les soucoupes, les tasses, les verres et les objets en plastique. - Vous pouvez ajuster la position du panier supérieur pour pouvoir utiliser l'espace interne avec exibilité. ATTENTION

• Assurez-vous que les articles chargés n'interfèrent pas avec la rotation du bras gicleur central. - Avant de démarrer le lave-vaisselle, vériez la rotation du bras gicleur avec votre main.

• Lors du chargement des articles, tirez complètement le panier supérieur vers l'extérieur pour éviter de heurter les articles sur le haut de l'appareil lors du chargement. Utilisation des lignes de guidage Vous pouvez utiliser les lignes de guidage du panier supérieur pour charger les articles sur le panier supérieur de diverses façons. Déplacez la languette coulissante vers la droite, le centre ou la gauche pour ajuster les lignes de guidage an de charger les articles suivants.

• À droite : verres à vin standard

• Au centre : verres à vin plus petits ou verres à cognac

• À gauche : bols et assiettes Untitled-2 50Untitled-2 50 2024-07-11 12:39:242024-07-11 12:39:24Français 51 Chargement du porte-couverts (modèles applicables uniquement) Ce porte-couverts est mieux adapté pour la vaisselle plate ou les ustensiles de cuisson et de service. Untitled-2 51Untitled-2 51 2024-07-11 12:39:252024-07-11 12:39:25Avant de commencer Français52 Réglage de la position du panier supérieur Vous pouvez ajuster la position du panier supérieur pour ajuster l'espace de chargement en fonction des articles que vous chargez dans les paniers supérieur et inférieur. ATTENTION

• Ajustez la position du panier supérieur avant de charger des articles dans le panier, an d'éviter d'endommager les articles.

• Veillez à tenir les deux poignées lors de l'ajustement, autrement, la porte du lave-vaisselle risque de ne pas se fermer correctement.

• Pour relever le panier supérieur, soulevez-le. La poignée réglable se ferme et le panier supérieur se soulève. - Vous aurez davantage d'espace de chargement dans le panier inférieur.

• Pour abaisser le panier supérieur, tenez les deux poignées réglables situées sur les côtés gauche et droit du panier supérieur, puis exercez une pression homogène vers le bas. - Vous aurez davantage d'espace de chargement dans le panier supérieur. Utilisation des tiges Pliez ou dépliez les tiges en fonction des articles que vous chargez. Pliez-les pour mieux empiler les casseroles et poêles, ou dépliez-les pour charger des articles comme de la vaisselle. Untitled-2 52Untitled-2 52 2024-07-11 12:39:252024-07-11 12:39:25Français 53 Utilisation du porte-verres Le porte-verres est spécialement conçu pour les verres à pied. Glissez les verres à pied dans les encoches du porte- verres prévues à cet effet. Repliez le porte-verres si vous ne souhaitez pas vous en servir au cours d'un lavage. Retrait du panier supérieur ATTENTION

• N'utilisez pas le lave-vaisselle sans le panier supérieur. Autrement, le lave-vaisselle risque de produire du bruit et de ne pas fonctionner correctement.

• Le panier supérieur étant amovible, insérez-le de façon appropriée an que le lave-vaisselle fonctionne normalement. Tirez complètement le panier supérieur vers l'avant, puis soulevez-le délicatement pour le retirer. Reportez-vous aux gures suivantes. Untitled-2 53Untitled-2 53 2024-07-11 12:39:252024-07-11 12:39:25Avant de commencer Français54 Compartiment de produit de lavage Avant chaque cycle, vous devez verser du produit de lavage dans le compartiment de produit de lavage. Mettez la quantité recommandée de produit de lavage pour le cycle sélectionné an de garantir des performances optimales. AVERTISSEMENT

• Ne mettez pas de produit de lavage spécial lave-vaisselle dans votre bouche. Évitez de respirer les vapeurs du produit de lavage. - Le produit de lavage spécial lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. - Si vous avez ingéré du produit de lavage spécial lave-vaisselle ou inhalé des vapeurs de celui-ci, consultez immédiatement un médecin.

• Gardez le produit de lavage spécial lave-vaisselle hors de portée des enfants. ATTENTION Utilisez uniquement du produit de lavage spécial lave-vaisselle. Les autres types de produit de lavage produisent trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement. Remplissage avec du produit de lavage

1. Appuyez sur le bouton sur le cache du compartiment de

produit de lavage pour ouvrir le cache du compartiment de produit de lavage. REMARQUE Le cache reste ouvert à la n d'un cycle.

2. Ajoutez la quantité recommandée de produit de lavage

dans le compartiment de produit de lavage. Untitled-2 54Untitled-2 54 2024-07-11 12:39:252024-07-11 12:39:25Français 55

3. Faites glisser le cache dans le sens de la èche pour le

4. Si les articles sont très sales, versez une petite quantité

de produit de lavage sur la porte pour le processus de prélavage pour obtenir de meilleurs résultats de lavage. REMARQUE Le couvercle s'ouvrira automatiquement pour déverser le produit dans la machine au cours du lavage. Untitled-2 55Untitled-2 55 2024-07-11 12:39:262024-07-11 12:39:26Avant de commencer Français56 Compartiment de produit de rinçage

• Le produit de rinçage améliore les performances de séchage du lave-vaisselle.

• Remplissez le compartiment de produit de rinçage lorsque le message d'alerte de remplissage de produit de rinçage s'afche sur le panneau de commande.

• Utilisez uniquement un produit de rinçage sous forme liquide. L'utilisation d'un produit de rinçage en poudre risque de boucher l'ouverture du compartiment et de provoquer un dysfonctionnement du lave-vaisselle.

• Vous pouvez dénir la quantité souhaitée de produit de rinçage à distribuer au cours de chaque cycle. (Reportez- vous à la section « Paramètres » pour obtenir plus d'informations.) ATTENTION

• N'appliquez aucun type de produit de lavage dans le compartiment de produit de rinçage.

• Ne remplissez pas le compartiment de produit de rinçage de manière excessive, car il risquerait de déborder pendant un cycle. Remplissage avec du produit de rinçage

1. Ouvrez le cache du compartiment de produit de rinçage.

2. Remplissez le compartiment de produit de rinçage avec

du produit de rinçage. ATTENTION N'ajoutez pas de produit de rinçage au-delà de la ligne de niveau maximal dans le compartiment. Un excès de produit de rinçage peut déborder au cours du cycle de lavage. Untitled-2 56Untitled-2 56 2024-07-11 12:39:262024-07-11 12:39:26Français 57

3. Fermez le cache du compartiment de produit de rinçage.

Réservoir de sel ATTENTION

• Utilisez uniquement du sel adapté au lave-vaisselle. N'utilisez aucun autre type de sel ou de solvant, car il risquerait d'endommager le réservoir de sel et le système d'adoucissement de l'eau.

• Pour éviter toute corrosion due à une quantité excessive de sel ou d'eau salée, remplissez toujours le réservoir de sel avant le démarrage d'un cycle de lavage. Remplissage du réservoir de sel

2. Tournez le bouchon dans le sens antihoraire pour l'ouvrir.

REMARQUE Lorsque vous ouvrez le couvercle du réservoir de sel, l'eau présente à l'intérieur du réservoir risque de déborder. Untitled-2 57Untitled-2 57 2024-07-11 12:39:262024-07-11 12:39:26Avant de commencer Français58

3. Remplissez le réservoir de sel avec de l'eau (nécessaire

uniquement lors de la première utilisation du lave- vaisselle).

4. Versez du sel pour lave-vaisselle dans le réservoir de sel.

• La capacité maximale est d'environ 1 kg. Ne dépassez pas la capacité maximale.

• Si vous dépassez la capacité maximale, cela risque de nuire aux performances du lave-vaisselle.

5. Tournez le bouchon dans le sens horaire pour le fermer.

• Pour nettoyer le sel en excès ou l'eau salée du lave- vaisselle, exécutez le cycle Express .

• Selon la taille des grains de sel, cela peut prendre un certain moment pour que le sel se dissolve et que le voyant de sel ( ) s'éteigne. SmartThings Connexion Wi-Fi Sur votre téléphone, accédez aux paramètres et connectez-vous au réseau Wi-Fi de votre domicile. Téléchargement Sur un marché d'applications (Google Play Store, Apple App Store, Samsung Galaxy Apps), recherchez l'application SmartThings avec le mot-clé de recherche « SmartThings ». Téléchargez et installez l'application sur votre appareil. REMARQUE

• L'application SmartThings est conçue pour Android 8.0 ou version ultérieure, et pour iOS 13.0 ou version ultérieure.

• Pour améliorer les performances, l'application SmartThings est susceptible d'être modiée sans préavis ou de ne plus être prise en charge selon la politique du fabricant. Connexion Vous devez commencer par vous connecter à SmartThings avec votre compte Samsung. Pour créer un nouveau compte Samsung, suivez les instructions de l'application. Il n'est pas nécessaire d'avoir une application séparée pour créer votre compte. Untitled-2 58Untitled-2 58 2024-07-11 12:39:262024-07-11 12:39:26Français 59 REMARQUE Si vous disposez d'un compte Samsung, utilisez ce compte pour vous connecter. Un utilisateur de téléphone Samsung enregistré se connecte automatiquement. Pour enregistrer votre appareil sur SmartThings

1. Assurez-vous que votre téléphone est connecté à un réseau sans l.

2. Ouvrez l'application SmartThings sur votre téléphone. Les utilisateurs d'un iPhone doivent saisir les identiants

de connexion à chaque fois qu'ils accèdent à l'application.

3. Lorsque le message « A new device is found. (Nouvel appareil détecté.) » s'afche, sélectionnez Add (Ajouter).

4. Si aucun message ne s'afche, sélectionnez + et sélectionnez votre lave-vaisselle dans la liste des appareils

disponibles. Si votre lave-vaisselle ne gure pas dans la liste, sélectionnez Device Type (Type d'appareil) > Specic Device Model (Modèle d'appareil spécique), puis ajoutez votre lave-vaisselle manuellement.

5. Suivez les instructions afchées à l'écran pour terminer le processus de connexion de votre lave-vaisselle.

Appuyez sur Smart Control pendant plus de 5 secondes jusqu'à ce que le message « AP » (Point d'accès) apparaisse à l'écran. Votre lave-vaisselle sera enregistré avec l'application.

6. Une fois le processus terminé, votre lave-vaisselle s'afche dans la liste des appareils sur votre application

7. Appuyez doucement sur l'icône du lave-vaisselle pour ouvrir la page relative au lave-vaisselle.

8. Lorsque la connexion au réseau est établie, l'icône Wi-Fi s'allume sur votre lave-vaisselle.

Application du lave-vaisselle Commande intégrée : vous pouvez surveiller et contrôler votre lave-vaisselle sur place et à distance.

• Sélectionnez l'icône du lave-vaisselle sur SmartThings. La page du lave-vaisselle apparaît.

• Vériez l'état de fonctionnement ou la notication concernant votre lave-vaisselle et modiez des options ou des paramètres si nécessaire. REMARQUE

• Cet appareil est conçu pour une utilisation domestique uniquement (classe B) et peut être utilisé dans toutes les zones résidentielles.

• Cet appareil est susceptible de provoquer des interférences sans l, et ni le fabricant ni l'installateur de cet appareil ne peuvent fournir de mesure de sécurité de quelque type que ce soit.

• Les méthodes de chiffrement recommandées sont WPA/TKIP et WPA2/AES. Les protocoles Wi-Fi nouvellement développés ou les protocoles Wi-Fi non approuvés ne sont pas pris en charge.

• La sensibilité de la réception d'un réseau sans l peut être affectée par les environnements sans l existants.

• Si votre fournisseur Internet a enregistré l'adresse MAC de votre PC ou du module modem pour une utilisation permanente, le lave-vaisselle Samsung ne pourra pas se connecter à Internet. Si tel est le cas, contactez votre fournisseur Internet.

• Le pare-feu Internet est susceptible d'interrompre votre connexion Internet. Si cela se produit, contactez votre fournisseur Internet.

• Si la défaillance Internet se poursuit malgré les mesures de votre fournisseur Internet, contactez un détaillant ou un centre de dépannage Samsung local.

• Pour l'installation des routeurs câblés et sans l, reportez-vous au manuel d'utilisation du routeur que vous utilisez. Untitled-2 59Untitled-2 59 2024-07-11 12:39:262024-07-11 12:39:26Avant de commencer Français60

• Le lave-vaisselle Samsung prend en charge les protocoles Wi-Fi 2,4 GHz.

• Le lave-vaisselle Samsung prend en charge les protocoles IEEE802.11 b/g/n (2,4 GHz), Soft-AP. (Le protocole IEEE802.11n est recommandé.)

• Un routeur câblé/sans l non approuvé peut ne pas parvenir à se connecter au lave-vaisselle Samsung.

• L'application SmartThings est disponible sur les appareils avec Android OS 8.0 ou version ultérieure et sur les appareils iOS avec iOS 13 ou version ultérieure. L'application est optimisée pour les téléphones Samsung (séries Galaxy S et Note).

• Certaines fonctions de l'application peuvent fonctionner différemment sur les appareils de tiers.

• L'application peut être modiée sans préavis an d'en améliorer les performances.

• De plus, les mises à jour de l'application ou des fonctions de l'application peuvent s'arrêter pour des raisons d'accessibilité et de sécurité, même si les mises à jour sont actuellement prises en charge sur votre système d'exploitation.

• Votre appareil utilise une fréquence non harmonisée et est destiné à une utilisation dans tous les pays européens. Le WLAN peut être utilisé dans l'UE sans limitation en intérieur, mais il ne peut pas être utilisé en extérieur en France.

• Vous pouvez facilement installer l'application SmartThings ou utiliser l'appareil avec votre téléphone en scannant le code QR gurant sur l'étiquette apposée sur votre appareil.

• Par la présente, Samsung Electronics déclare que l'appareil de type équipement radiotéléphonique est conforme à la Directive 2014/53/UE. L'intégralité du contenu de la déclaration de conformité de l'UE est disponible sur l'adresse Internet suivante : La Déclaration de conformité ofcielle est accessible sur le site http://www. samsung.com ; allez dans Support (Assistance) > recherchez Product Support (Assistance produits) et saisissez le nom du modèle.

• La consommation électrique totale en mode Veille est de 2,0 W, où tous les ports réseau restent activés. - Données déterminées conformément à la norme EN 50564 et au Règlement (CE) n° 1275/2008 Wi-Fi (Wi-Fi) Plage de fréquences Puissance de l'émetteur (maximale) 2 412 MHz à 2 472 MHz 20 dBm Untitled-2 60Untitled-2 60 2024-07-11 12:39:272024-07-11 12:39:27Français 61 Fonctions SmartThings Catégorie Fonction Description Monitoring (Surveillance) Washing status (Statut du lavage) Vous pouvez vérier le cycle actuel et ses options, ainsi que le temps de cycle restant. Smart Control L'état de la fonction Smart Control est afché pour le lave-vaisselle. Energy monitoring (Contrôle de l'énergie) Utilisez-le pour surveiller l'état de votre consommation d'énergie. Control (Commande) Start (Départ)/Pause (Pause)/Cancel (Annuler) Sélectionnez un cycle et les options nécessaires, puis sélectionnez Start (Départ)/Pause (Pause)/Cancel (Annuler) pour démarrer une opération, l'arrêter temporairement ou annuler l'opération en cours. My Favorite (Mes favoris) Ajoutez les cycles et options fréquemment utilisés à My Favorite (Mes favoris) pour une utilisation ultérieure. Delay Start (Départ différé) Réglez la fonction Delay Start (Départ différé) pour démarrer le cycle à une heure prévue (jusqu'à 24 heures). Notication (Notication) Cycle completed (Fin du cycle) Vous envoie une notication lorsque le cycle actuel est terminé. Detergent (Produit de lavage) Vous indique si le lave-vaisselle manque de produit de rinçage. Untitled-2 61Untitled-2 61 2024-07-11 12:39:272024-07-11 12:39:27Avant de commencer Français62 Annonce de logiciel Open Source Le logiciel inclus dans cet appareil contient un logiciel Open Source. L'URL suivante http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 conduit aux informations relatives à la licence open source de cet appareil. Untitled-2 62Untitled-2 62 2024-07-11 12:39:272024-07-11 12:39:27Français 63 Opérations Panneau de commande

• Appuyez doucement sur ce bouton pour allumer ou éteindre le lave-vaisselle. 02 Cycles

• Vous pouvez sélectionner le cycle de lavage souhaité. - Pour en savoir plus sur les cycles de lavage, reportez-vous à la section « Description des cycles » en page 66. 03 Demi-charge

• Vous pouvez activer ou désactiver l'option Demi-charge . - Utilisez cette option pour exécuter un cycle de lavage avec peu d'articles, en utilisant le panier inférieur. - Cette option est indisponible avec les cycles Entretien machine , Ustensiles bébé*, Contenants à boisson* et Prélavage .

• : Downloaded cycle (Cycle téléchargé) 04 Accélérateur de vitesse

• Vous pouvez activer ou désactiver l'option Accélérateur de vitesse . - Utilisez cette option pour réduire la durée du cycle. - Cette option est disponible avec les cycles AUTO , ECO, Intensif , Silence absolu , Casseroles et poêles* et Délicat .

• : Downloaded cycle (Cycle téléchargé) 05 Hygiène Plus

• Vous pouvez activer ou désactiver l'option Hygiène Plus . - Utilisez cette option pour augmenter la température de l'eau jusqu'à 75 °C lors du processus de rinçage nal pour un assainissement à haute température. - Cette option est indisponible avec les cycles Délicat , Express , Entretien machine , Plastique*, Ustensiles bébé* et Prélavage .

• : Downloaded cycle (Cycle téléchargé) 06 Smart Control

• Vous pouvez activer ou désactiver la fonction Smart Control . - L'activation de la fonction Smart Control permet d'accéder à distance au lave-vaisselle. Untitled-2 63Untitled-2 63 2024-07-11 12:39:282024-07-11 12:39:28Opérations Français64 07 Écran

• Vous pouvez consulter diverses informations à l'écran. - Vous pouvez vérier le temps de fonctionnement de chaque cycle, le temps de fonctionnement restant, les icônes d'alerte, les codes d'information, etc. - Pour en savoir plus sur les icônes, reportez-vous à la section « Description des icônes » en page 65. - Pour en savoir plus sur les codes d'information, reportez-vous à la section « Codes d'information » en page 81. 08 Départ différé

• Vous pouvez mettre le lave-vaisselle en marche à une heure souhaitée. - Appuyez doucement sur ce bouton pour sélectionner une valeur entre 1 et 24 heures pour différer le départ du lave-vaisselle. - Après avoir sélectionné l'heure de départ souhaitée, vous devez appuyer doucement sur Départ et fermer la porte. - Pour modier le paramètre de départ différé, vous devez redémarrer le lave-vaisselle. REMARQUE Vous devez sélectionner le cycle de lavage souhaité avant de régler la fonction Départ différé . 09 Départ (Cancel & Drain (Annuler et vidanger))

• Appuyez doucement sur ce bouton, puis fermez la porte pour mettre l'appareil en marche. - Cancel & Drain (Annuler et vidanger) : Laissez votre doigt appuyé sur ce bouton pendant 3 secondes pour annuler le cycle actuel et vidanger le lave-vaisselle. Untitled-2 64Untitled-2 64 2024-07-11 12:39:282024-07-11 12:39:28Français 65 Description des icônes Remplissage de produit de rinçage

• Cette icône apparaît pour vous indiquer de remplir le compartiment de produit de rinçage. Remplissage de sel

• Cette icône apparaît pour vous indiquer de remplir le réservoir de sel. Économies d'énergie par l'IA

• Cette icône apparaît lorsque le Économies d'énergie par l'IA est activé.

• Vous pouvez activer ou désactiver le Économies d'énergie par l'IA sur l'application SmartThings. Une fois ce mode activé, il s'enclenchera lorsque vous sélectionnerez le cycle prenant en charge ce mode.

• Le Économies d'énergie par l'IA aide à réduire la consommation électrique, mais allonge la durée du cycle. REMARQUE Le Économies d'énergie par l'IA peut être indisponible dans certains pays. Wi-Fi

• Cette icône apparaît lorsque le lave-vaisselle est connecté au réseau Wi-Fi. Untitled-2 65Untitled-2 65 2024-07-11 12:39:282024-07-11 12:39:28Opérations Français66 Description des cycles

• La température gurant sous les boutons indique la température d'eau la plus élevée durant le cycle et elle peut varier selon le modèle. Cycle Description 01 AUTO

• Le lave-vaisselle règle le temps de lavage et la température d'eau appropriés en fonction du niveau de salissure détecté pour garantir un lavage efcace. 02 ECO*

• Ce cycle est destiné à laver de la vaisselle normalement sale, tout en consommant moins d'énergie. - Ce cycle met plus de temps pour réduire la consommation d'énergie. 03 Intensif

• Ce cycle est destiné à laver des articles très sales. 04 Délicat

• Ce cycle est destiné à laver des articles fragiles peu sales, comme des verres. - Les articles doivent être lavables au lave-vaisselle. 05 Express

• Ce cycle est optimal pour laver rapidement des articles normalement sales, utilisés quotidiennement. 06 Prélavage

• Ce cycle est destiné au prélavage des articles avec de l'eau froide, an d'éliminer les salissures avant d'exécuter un autre cycle de lavage. 07 Silence absolu

• Ce cycle permet de laver les articles de manière plus silencieuses qu'avec les cycles de lavage standard. Le temps de fonctionnement est un peu plus long an de minimiser le bruit de fonctionnement. 08 Entretien machine

• Ce cycle est destiné à laver l'intérieur du lave-vaisselle.

• N'exécutez pas ce cycle lorsqu'il y a des articles chargés dans les paniers. Videz le lave-vaisselle avant d'exécuter ce cycle. 09 Téléchargés (modèles applicables uniquement)

• Vous pouvez télécharger un cycle sur l'application SmartThings et utiliser ce bouton pour sélectionner le cycle téléchargé. - Pour en savoir plus sur le téléchargement du cycle, reportez-vous à la section « Téléchargement d'un cycle sur l'application SmartThings » en page 67.

• Les valeurs pour le cycle ECO ont été obtenues conformément à la norme de test EN 60436:2020. Les valeurs données pour les autres cycles ne sont fournies qu'à titre indicatif. Untitled-2 66Untitled-2 66 2024-07-11 12:39:282024-07-11 12:39:28Français 67 Téléchargement d'un cycle sur l'application SmartThings Vous pouvez télécharger et utiliser les cycles qui sont disponibles sur l'application SmartThings. REMARQUE Il se peut que certains modèles aient appliqué l'un des cycles disponibles comme cycle par défaut et peuvent ne pas avoir besoin de télécharger de cycle.

1. Mettez le lave-vaisselle en marche et assurez-vous qu'il est connecté à un réseau Wi-Fi.

2. Activez l'application SmartThings sur votre appareil mobile et sélectionnez le lave-vaisselle.

3. Appuyez doucement sur Downloaded cycle (Cycle téléchargé).

4. Sélectionnez le cycle que vous souhaitez télécharger sur le lave-vaisselle.

5. Appuyez doucement sur Apply (Appliquer).

REMARQUE Vous pouvez consulter les descriptions de chaque cycle sur l'application SmartThings. Untitled-2 67Untitled-2 67 2024-07-11 12:39:282024-07-11 12:39:28Opérations Français68 Exécution d'un cycle

1. Ouvrez la porte et chargez le lave-vaisselle. Retirez tout reste de nourriture ou tout autre déchet de la vaisselle.

- Ne chargez pas le lave-vaisselle si vous prévoyez d'utiliser le cycle Entretien machine .

2. Ajoutez du produit de lavage dans le réservoir. Pour obtenir de meilleurs résultats, ajoutez du produit de rinçage.

- Ignorez cette étape si vous prévoyez d'utiliser le cycle Ustensiles bébé*. - * : Downloaded cycle (Cycle téléchargé)

3. Appuyez doucement sur Marche/Arrêt pour mettre le lave-vaisselle en marche.

4. Appuyez doucement sur le bouton du cycle souhaité.

5. Sélectionnez les options souhaitées.

- Appuyez doucement sur Demi-charge , Accélérateur de vitesse , Hygiène Plus ou Départ différé pour activer ou désactiver chaque option. - Certaines options peuvent être indisponibles en fonction du cycle. - Assurez-vous d'avoir chargé uniquement le panier inférieur pour pouvoir utiliser l'option Demi-charge .

6. Appuyez doucement sur Départ , puis fermez la porte.

- Le lave-vaisselle lance le cycle après une vidange de quelques secondes. REMARQUE

• Pour changer de cycle une fois démarré, laissez votre doigt appuyé sur Départ pendant 3 secondes pour annuler le cycle. Sélectionnez ensuite un nouveau cycle.

• Le cycle par défaut est ECO.

• Pour reprendre après avoir ouvert la porte an d'arrêter le lave-vaisselle en cours de fonctionnement, fermez simplement la porte. Untitled-2 68Untitled-2 68 2024-07-11 12:39:282024-07-11 12:39:28Français 69 Paramètres Vous pouvez modier vos paramètres en fonction de vos préférences en suivant les instructions ci-après.

1. Appuyez doucement sur Marche/Arrêt pour mettre le lave-vaisselle en marche.

2. Laissez votre doigt appuyé sur Hygiène Plus et Départ différé simultanément pendant 3 secondes pour

accéder au menu des paramètres. - Le code U1 ou U0 apparaît à l'écran.

3. Appuyez doucement sur Hygiène Plus pour sélectionner les paramètres souhaités. Ensuite, appuyez

doucement sur Départ différé pour changer les options. - Reportez-vous au tableau suivant pour connaître les paramètres disponibles et leurs options. Paramètres Options Description Signal sonore U1 • Le son est activé. U0 • Le son est désactivé Luminosité (modèles applicables uniquement) b5 - b0

• Plus le nombre est élevé, plus la luminosité augmente.

• Le paramètre par défaut est « b5 ». Dose par rinçage F6 - F0

• Plus le nombre est élevé, plus la quantité de produit de rinçage augmente.

• Le paramètre par défaut est « F4 ». Dureté de l'eau (modèles applicables uniquement) L0 - L5

• Sélectionnez le niveau de dureté de l'eau en fonction de la dureté de l'eau de votre région.

• Reportez-vous à la section « Détermination du niveau de dureté de l'eau (modèles applicables uniquement) » pour déterminer le paramètre de dureté de l'eau. Séchage automatique

• Le mode Séchage automatique est activé.

• Pour améliorer les résultats de séchage, la porte s'ouvre automatiquement pendant le processus de séchage.

• Une fois que la porte a été ouverte par le mode Séchage automatique, elle ne peut pas être fermée manuellement pendant 2 minutes. A0 • Le mode Séchage automatique est désactivé.

4. Une fois les paramètres modiés, appuyez doucement sur Marche/Arrêt ou Laissez votre doigt appuyé sur

Hygiène Plus et Départ différé simultanément pendant 3 secondes pour appliquer les modications et quitter le menu des paramètres. Untitled-2 69Untitled-2 69 2024-07-11 12:39:292024-07-11 12:39:29Opérations Français70 Détermination du niveau de dureté de l'eau (modèles applicables uniquement) REMARQUE Si le niveau de dureté de l'eau de votre région est de 0, vous n'avez pas besoin d'utiliser de sel pour lave-vaisselle. Toutefois, vous devez régler le niveau de dureté de l'eau du lave-vaisselle sur 0. Niveau Niveau de dureté de l'eau Cycle de lavage/ d'adoucissement avec régénération de la dureté de l'eau (cycle ECO) Injection de sel °dH °TH mmol/L Plage 0 <6 <10 <1,0 Aucun recyclage Non Non 1 6 à 14 10 à 25 1 à 2,5 1/8 Oui Oui 2 14 à 23 25 à 40 2,5 à 4,0 1/5 Oui Oui 3 23 à 31 40 à 55 4,0 à 5,5 1/3 Oui Oui 4 31 à 40 55 à 70 5,5 à 7,0 1/2 Oui Oui 5 >40 >70 >7,0 1/1 Oui Oui Pour obtenir de meilleurs résultats de lavage, nous recommandons d'adoucir l'eau. L'eau dure contient des impuretés qui peuvent réduire les performances de lavage. Vous devriez adoucir l'eau si sa dureté est supérieure à 1,0 mmol/L (6 °d, échelle allemande).

• Pour adoucir l'eau, vous avez besoin de sel pour lave-vaisselle et devez ajuster le niveau de dureté de l'eau en fonction de celle de votre région. Pour en savoir plus sur le niveau de dureté de l'eau de votre région, contactez votre service des eaux local.

• Si le niveau de dureté de l'eau uctue, réglez-le sur sa valeur la plus élevée. Par exemple, si le niveau relevé de dureté de l'eau est compris entre 6,7 mmol/L et 9,0 mmol/L, réglez le niveau de dureté de l'eau pour la valeur la plus élevée, à savoir 9,0 mmol/L.

• Le niveau de dureté de l'eau par défaut du lave-vaisselle est réglé sur 4 (entre 5,5 et 7,0 mmol/L). Si ce paramètre correspond au niveau de dureté de l'eau de votre région, il n'est pas nécessaire de le changer.

• La régénération survient pendant le processus de séchage avec une consommation d'eau de 2,3 à 2,7 L supérieure et un temps de fonctionnement de 22 à 27 minutes plus long. L'énergie consommée peut augmenter, mais pas trop toutefois. Untitled-2 70Untitled-2 70 2024-07-11 12:39:292024-07-11 12:39:29Français 71 Entretien Nettoyage Gardez le lave-vaisselle propre pour améliorer ses performances, limiter le nombre de réparations inutiles et allonger sa durée de vie. Partie externe Nettoyez immédiatement les éclaboussures sur la surface du lave-vaisselle. Pour retirer délicatement les taches et la poussière sur le panneau de commande, utilisez un chiffon doux et humide. ATTENTION

• N'utilisez jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré, d'alcool ou d'autres substances chimiques. Ces produits risquent de décolorer la surface du lave-vaisselle et de former des taches permanentes.

• Le lave-vaisselle contient des pièces électriques. Ne versez pas d'eau directement sur le lave-vaisselle. Protégez les composants électriques de l'eau.

• Pour un panneau de porte en acier inoxydable, utilisez un nettoyant pour appareils domestiques en acier inoxydable et un chiffon propre et doux. Partie interne

• Nettoyez régulièrement l'intérieur de votre lave-vaisselle an d'en retirer les saletés et les résidus alimentaires. Essuyez l'intérieur du lave-vaisselle et la partie interne de la porte à l'aide d'un chiffon humide.

• Utilisez le cycle Entretien machine chaque mois pour garder l'intérieur de l'appareil propre et évitez le dégagement de mauvaises odeurs.

• Si votre eau du robinet est dure, vous pouvez prévenir la formation de calcaire dans le lave-vaisselle en ajoutant de l'acide citrique au produit de lavage lors de l'utilisation du lave-vaisselle. ATTENTION

• Ne retirez pas la garniture d'étanchéité avant (long joint en caoutchouc entourant l'ouverture du lave-vaisselle). Le joint assure l'étanchéité de la partie interne du lave-vaisselle.

• Utilisez un chiffon humide pour retirer les dépôts de graisse ou de calcaire à l'intérieur du lave-vaisselle. Vous pouvez également ajouter une petite quantité de produit de lavage et lancer un cycle à vide en utilisant la température de rinçage la plus élevée. Untitled-2 71Untitled-2 71 2024-07-11 12:39:292024-07-11 12:39:29Entretien Français72 Bras de lavage Pour éviter que les bras gicleurs ne se bouchent ou si les bras gicleurs sont bouchés, retirez et nettoyez chaque bras gicleur. Retirez délicatement les bras gicleurs pour ne pas les casser. REMARQUE Si les orices d'eau sur les bras gicleurs sont bouchés, utilisez un outil pointu et n pour les déboucher. Bras gicleur supérieur

2. Retirez le panier supérieur.

- Reportez-vous à la section « Retrait du panier supérieur » pour obtenir des instructions détaillées. - Le bras gicleur supérieur est xé sur la paroi intérieure supérieure. - Si votre modèle est équipé d'un porte-couverts, tirez ce dernier vers l'extérieur pour accéder au bras gicleur supérieur.

3. Tenez la poignée (A), puis poussez-la vers la droite pour

déverrouiller le bras gicleur supérieur.

4. Débouchez et nettoyez le bras gicleur.

5. Réinsérez le bras gicleur, puis poussez la poignée (A) vers

la gauche pour le serrer.

6. Faites tourner le bras gicleur pour vous assurer qu'il est

1. Ouvrez la porte, puis tirez le panier supérieur.

- Le bras gicleur central est xé sur le dessous du panier supérieur.

2. Tenez la poignée (A), puis poussez-la vers la droite pour

déverrouiller le bras gicleur supérieur.

3. Débouchez et nettoyez le bras gicleur.

4. Réinsérez le bras gicleur, puis poussez la poignée (A) vers

la gauche pour le serrer.

5. Faites tourner le bras gicleur pour vous assurer qu'il est

correctement monté. Bras gicleur inférieur

2. Retirez le panier inférieur.

- Le bras gicleur inférieur est xé sur la paroi intérieure inférieure.

3. Tirez sur le bras gicleur inférieur pour le retirer.

4. Débouchez et nettoyez le bras gicleur.

5. Réinsérez le bras gicleur.

6. Faites tourner le bras gicleur pour vous assurer qu'il est

correctement monté. Untitled-2 73Untitled-2 73 2024-07-11 12:39:292024-07-11 12:39:29Entretien Français74 Filtres

1. Ouvrez la porte, puis retirez le panier inférieur.

2. Tournez le pré-ltre dans le sens antihoraire pour

déverrouiller les ltres montés.

3. Soulevez les ltres montés et retirez-les du fond du lave-

vaisselle. ATTENTION Faites attention à votre main lors du retrait des ltres. Votre main pourrait se coincer entre le bras gicleur inférieur et les ltres. Untitled-2 74Untitled-2 74 2024-07-11 12:39:292024-07-11 12:39:29Français 75

5. Démontez le pré-ltre (B) et le ltre n (C).

- Tout en appuyant sur les deux languettes de déverrouillage du pré-ltre (B), soulevez ce dernier pour le retirer.

6. Retirez le cache du pré-ltre.

- Tout en appuyant sur les deux languettes de déverrouillage du cache, soulevez ce dernier pour le retirer. Untitled-2 75Untitled-2 75 2024-07-11 12:39:302024-07-11 12:39:30Entretien Français76

7. Nettoyez minutieusement l'ensemble des ltres

démontés à l'eau courante.

8. Séchez les ltres avant de les réinstaller dans le lave-

9. Remontez tous les ltres et réinstallez-les dans le lave-

10. Tournez la poignée des ltres dans le sens horaire pour le

verrouiller les ltres. Untitled-2 76Untitled-2 76 2024-07-11 12:39:302024-07-11 12:39:30Français 77 Pompe de vidange Si le lave-vaisselle ne parvient pas à vidanger (le code 5C s'afche) car la pompe de vidange est obstruée par un corps étranger, ou si la pompe de vidange émet un bruit anormal, vous devez déboucher et nettoyer la pompe de vidange en suivant les instructions ci-après.

1. Retirez le panier inférieur.

2. Reportez-vous à la section « Filtres » pour retirer les

- Poussez la poignée dans le sens de la èche (1), puis tirez-la vers le haut (2).

4. Vériez l'hélice de la pompe, puis nettoyez-la

5. Réinstallez le cache de la pompe de vidange en

procédant dans le sens inverse de la procédure de retrait. - Assurez-vous d'entendre un « clic ». Entretien sur le long terme Si vous n'avez pas l'intention d'utiliser le lave-vaisselle pendant une période prolongée, commencez par vidanger entièrement l'appareil, puis débranchez le tuyau d'eau. Coupez le robinet d'arrivée d'eau ainsi que le disjoncteur. L'eau résiduelle présente dans les tuyaux ou dans les composants internes peut endommager le lave-vaisselle. Untitled-2 77Untitled-2 77 2024-07-11 12:39:302024-07-11 12:39:30Français78 Dépannage Points de contrôle En cas de problème avec votre lave-vaisselle, consultez d'abord le tableau ci-dessous et essayez les propositions. Samsung ne saurait être tenu responsable en cas d'endommagement du produit suite à une réparation effectuée par un fournisseur de services non agréé ou encore par le client lui-même. Samsung décline toute responsabilité en cas d'endommagement du produit, de blessures ou autre problème de sécurité résultant d'une ouverture du produit par un tiers en mépris des consignes de réparation et d'entretien. Tout dommage sur l'appareil causé lors d'une tentative de réparation de l'appareil par une personne autre qu'un prestataire de services agréé par Samsung ne saurait être couvert par la garantie. Symptôme Cause possible Action Le lave-vaisselle ne démarre pas. La porte n'est pas correctement fermée.

• Assurez-vous que le loquet de la porte est bien enclenché et que la porte est correctement fermée.

• Assurez-vous que le tube d'arrivée d'eau du bras gicleur central est correctement raccordé à la sortie d'eau située à l'arrière de la paroi intérieure.

• Assurez-vous que le panier supérieur est correctement inséré. Le cordon d'alimentation n'est pas branché.

• Branchez le cordon d'alimentation. Absence d'alimentation en eau.

• Vériez que la vanne d'alimentation en eau est ouverte. Le lave-vaisselle dégage de mauvaises odeurs. Présence d'eau résiduelle issue du cycle précédent.

• Avec le lave-vaisselle vide, ajoutez du produit de lavage puis lancez le cycle Express . Toute l'eau n'a pas été évacuée après la n du dernier cycle. Le tuyau d'évacuation est noué ou obstrué.

• Dépliez et débouchez le tuyau d'évacuation. Untitled-2 78Untitled-2 78 2024-07-11 12:39:302024-07-11 12:39:30Français 79 Symptôme Cause possible Action Présence de résidus alimentaires sur la vaisselle. Le cycle sélectionné est incorrect.

• Sélectionnez un cycle en fonction du niveau de salissure de la vaisselle, comme indiqué dans ce manuel. Les ltres sont bouchés ou ne sont pas correctement serrés.

• Assurez-vous que les ltres sont correctement serrés. Une quantité insufsante de produit de lavage a été utilisée.

• Utilisez la quantité appropriée de produit de lavage pour chaque charge. La pression de l'eau est trop basse.

• La pression doit être comprise entre 0,05 et 0,8 MPa. Les bras gicleurs sont bouchés.

• Nettoyez et débouchez les bras gicleurs. La vaisselle n'a pas été correctement chargée ou la quantité de vaisselle est trop importante.

• Réorganisez la vaisselle de manière à ce qu'elle n'interfère pas avec les bras gicleurs ou avec le réservoir de produit de lavage. La vaisselle n'a pas été sufsamment séchée. Le compartiment de produit de rinçage est vide.

• Ajoutez du produit de rinçage dans le compartiment de produit de rinçage. Une quantité insufsante de produit de rinçage a été utilisée.

• Changez le paramètre Dose par rinçage. L'appareil est surchargé.

• Une trop grande quantité de vaisselle peut réduire les performances de séchage. Chargez la vaisselle conformément aux instructions. De l'eau est tombée sur d'autres objets pendant le déchargement des verres et des tasses.

• Videz d'abord le panier inférieur, puis le panier supérieur. Vous éviterez ainsi de faire tomber de l'eau depuis le panier supérieur sur la vaisselle du panier inférieur. Plusieurs tablettes de produit de lavage ont été utilisées alors que l'option Hygiène Plus n'était pas sélectionnée.

• Sélectionnez l'option Hygiène Plus ou utilisez du produit de rinçage. Untitled-2 79Untitled-2 79 2024-07-11 12:39:302024-07-11 12:39:30Dépannage Français80 Symptôme Cause possible Action Le lave-vaisselle est trop bruyant. Le compartiment de produit de lavage est ouvert pour pouvoir distribuer le produit de lavage.

• Ceci est tout à fait normal. La pompe de vidange est en marche.

• Ceci est tout à fait normal. Le lave-vaisselle n'est pas parfaitement stable.

• Assurez-vous que le lave-vaisselle a été installé de niveau. Le bras gicleur cogne contre la vaisselle, ce qui génère du bruit.

• Réorganisez la vaisselle. Il subsiste une couche de taches jaunes ou marron sur la vaisselle. Il s'agit de taches de café ou de thé.

• Utilisez un cycle avec une température d'eau plus élevée. L'écran ne s'allume pas. Le cordon d'alimentation n'est pas branché.

• Vériez que l'appareil est sous tension. La rotation des bras gicleurs n'est pas uide. Les bras gicleurs sont bouchés avec des particules d'aliments.

• Nettoyez les bras gicleurs. Le lave-vaisselle génère des bulles et trop de mousse reste à l'avant. Un produit de lavage classique a été utilisé au lieu d'un produit de lavage spécial lave-vaisselle.

• Utilisez toujours du produit de lavage spécial lave-vaisselle.

• Éteignez le lave-vaisselle et éliminez les bulles. Untitled-2 80Untitled-2 80 2024-07-11 12:39:302024-07-11 12:39:30Français 81 Codes d'information Si le lave-vaisselle ne parvient pas à effectuer une opération, un code d'information apparaît à l'écran. Consultez le tableau ci-dessous et essayez les propositions. Code Action

• Fermez la vanne d'alimentation en eau. Accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaisselle. Contactez un installateur pour effectuer les réparations. Si le problème persiste, contactez un centre de dépannage Samsung local.

Contrôle de l'alimentation en eau

• Vériez si la vanne d'alimentation en eau est fermée, si l'alimentation en eau est coupée, ou si la vanne ou le tuyau d'alimentation en eau est gelé(e) ou obstrué(e) par des corps étrangers. Si le problème persiste, contactez un centre de dépannage Samsung local.

Vérication de la communication avec la carte de circuit imprimé

• Communication anormale entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire. Si le problème persiste, contactez un centre de dépannage Samsung local.

Contrôle du chauffage à haute température

• Contrôle fonctionnel. Avec le lave-vaisselle vide, ajoutez du produit de lavage puis lancez un cycle. Si le problème persiste, accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaisselle. Contactez un centre de dépannage Samsung local.

• Fonctionnement anormal de la pompe de lavage. Si le problème persiste, contactez un centre de dépannage Samsung local.

Vérication de niveau d'eau trop faible

• Vériez que le ltre n'est pas bouché.

• Veillez à utiliser du produit de lavage spécial lave-vaisselle.

• Veillez à ce que la vaisselle soit chargée uniformément.

• Éteignez puis rallumez le lave-vaisselle. Puis réessayez.

• Si le problème persiste, contactez un centre de dépannage Samsung local.

• Vériez la pompe de vidange et le tuyau d'évacuation. S'ils sont bouchés, nettoyez-les. Si le problème persiste, contactez un centre de dépannage Samsung local. 9C9 Surchauffe du module d'alimentation intelligent

• Débranchez l'appareil et contactez le centre de service client. Untitled-2 81Untitled-2 81 2024-07-11 12:39:302024-07-11 12:39:30Français82 Annexe Tableau des cycles Modèles DW60**790*** Cycle AUTO ECO Intensif Délicat Ordre d'afchage des cycles Prélavage (40 °C) > Lavage principal (55 à 60 °C) > Rinçage > Rinçage à chaud (53 à 58 °C) > Séchage > Fin Prélavage > Lavage principal (43 °C) > Rinçage > Rinçage à chaud (38 °C) > Séchage > Fin Prélavage (45 °C) > Lavage principal (65 °C) > Rinçage > Rinçage à chaud (63 °C) > Séchage > Fin Prélavage (40 °C) > Lavage principal (50 °C) > Rinçage > Rinçage à chaud (50 °C) > Séchage > Fin Consommation d'eau (litres) 12,5 à 15,2 9,4 15,75 11,95 Consommation électrique (kWh) 0,85 à 1,25 0,54 1,45 0,8 Durée du cycle (minutes) 102 à 149 290 174 111 Cycle Express Prélavage Entretien machine Silence absolu Ordre d'afchage des cycles Lavage principal (63 °C) > Rinçage > Rinçage à chaud (57 °C) > Séchage > Fin Prélavage > Fin Prélavage > Lavage principal (70 °C) > Rinçage > Rinçage à chaud (70 °C) > Séchage > Fin Prélavage > Lavage principal (60 °C) > Rinçage > Rinçage à chaud (55 °C) > Séchage > Fin Consommation d'eau (litres) 9,8 4 12,9 13,6 Consommation électrique (kWh) 1,05 0,05 1,4 1,1 Durée du cycle (minutes) 78 24 136 257 Cycle Downloaded cycle (Cycle téléchargé) Plastique Ustensiles bébé Casseroles et poêles Contenants à boisson Ordre d'afchage des cycles Lavage principal (60 °C) > Rinçage > Rinçage à chaud (60 °C) > Séchage > Fin Rinçage à chaud (75 °C) > Séchage > Fin Prélavage > Lavage principal (68 °C) > Rinçage > Rinçage à chaud (68 °C) > Séchage > Fin Lavage principal (60 °C) > Rinçage > Rinçage à chaud (53 °C) > Séchage > Fin Consommation d'eau (litres) 12,9 4,5 15,5 9,4 Consommation électrique (kWh) 1,1 1 1,5 0,71 Durée du cycle (minutes) 91 68 145 37 Untitled-2 82Untitled-2 82 2024-07-11 12:39:302024-07-11 12:39:30Français 83 Modèles DW60**77****/DW60**76**** Cycle AUTO ECO Intensif Délicat Ordre d'afchage des cycles Prélavage (40 °C) > Lavage principal (55 à 60 °C) > Rinçage > Rinçage à chaud (53 à 58 °C) > Séchage > Fin Prélavage > Lavage principal (43 °C) > Rinçage > Rinçage à chaud (44 °C) > Séchage > Fin Prélavage (45 °C) > Lavage principal (65 °C) > Rinçage > Rinçage à chaud (63 °C) > Séchage > Fin Prélavage (40 °C) > Lavage principal (50 °C) > Rinçage > Rinçage à chaud (50 °C) > Séchage > Fin Consommation d'eau (litres) 12,5 à 15,2 9,4 15,75 11,95 Consommation électrique (kWh) 0,85 à 1,25 0,64 1,45 0,8 Durée du cycle (minutes) 102 à 149 249 174 111 Cycle Express Prélavage Entretien machine Silence absolu Ordre d'afchage des cycles Lavage principal (63 °C) > Rinçage > Rinçage à chaud (57 °C) > Séchage > Fin Prélavage > Fin Prélavage > Lavage principal (70 °C) > Rinçage > Rinçage à chaud (70 °C) > Séchage > Fin Prélavage > Lavage principal (60 °C) > Rinçage > Rinçage à chaud (55 °C) > Séchage > Fin Consommation d'eau (litres) 9,8 4 12,9 13,6 Consommation électrique (kWh) 1,05 0,05 1,4 1,1 Durée du cycle (minutes) 78 24 136 257 Cycle Downloaded cycle (Cycle téléchargé) Plastique Ustensiles bébé Casseroles et poêles Contenants à boisson Ordre d'afchage des cycles Lavage principal (60 °C) > Rinçage > Rinçage à chaud (60 °C) > Séchage > Fin Rinçage à chaud (75 °C) > Séchage > Fin Prélavage > Lavage principal (68 °C) > Rinçage > Rinçage à chaud (68 °C) > Séchage > Fin Lavage principal (60 °C) > Rinçage > Rinçage à chaud (53 °C) > Séchage > Fin Consommation d'eau (litres) 12,9 4,5 15,5 9,4 Consommation électrique (kWh) 1,1 1 1,5 0,71 Durée du cycle (minutes) 91 68 145 37 Untitled-2 83Untitled-2 83 2024-07-11 12:39:312024-07-11 12:39:31Annexe Français84 Modèles DW60**750*** Cycle AUTO ECO Intensif Délicat Ordre d'afchage des cycles Prélavage (40 °C) > Lavage principal (55 à 60 °C) > Rinçage > Rinçage à chaud (53 à 58 °C) > Séchage > Fin Prélavage > Lavage principal (49 °C) > Rinçage > Rinçage à chaud (47 °C) > Séchage > Fin Prélavage (45 °C) > Lavage principal (65 °C) > Rinçage > Rinçage à chaud (63 °C) > Séchage > Fin Prélavage (40 °C) > Lavage principal (50 °C) > Rinçage > Rinçage à chaud (50 °C) > Séchage > Fin Consommation d'eau (litres) 12,5 à 15,2 9,2 15,75 11,95 Consommation électrique (kWh) 0,85 à 1,25 0,75 1,45 0,8 Durée du cycle (minutes) 102 à 149 255 174 111 Cycle Express Prélavage Entretien machine Silence absolu Ordre d'afchage des cycles Lavage principal (63 °C) > Rinçage > Rinçage à chaud (57 °C) > Séchage > Fin Prélavage > Fin Prélavage > Lavage principal (70 °C) > Rinçage > Rinçage à chaud (70 °C) > Séchage > Fin Prélavage > Lavage principal (60 °C) > Rinçage > Rinçage à chaud (55 °C) > Séchage > Fin Consommation d'eau (litres) 9,8 4 12,9 13,6 Consommation électrique (kWh) 1,05 0,05 1,4 1,1 Durée du cycle (minutes) 78 24 136 257 Cycle Downloaded cycle (Cycle téléchargé) Plastique Ustensiles bébé Casseroles et poêles Contenants à boisson Ordre d'afchage des cycles Lavage principal (60 °C) > Rinçage > Rinçage à chaud (60 °C) > Séchage > Fin Rinçage à chaud (75 °C) > Séchage > Fin Prélavage > Lavage principal (68 °C) > Rinçage > Rinçage à chaud (68 °C) > Séchage > Fin Lavage principal (60 °C) > Rinçage > Rinçage à chaud (53 °C) > Séchage > Fin Consommation d'eau (litres) 12,9 4,5 15,5 9,4 Consommation électrique (kWh) 1,1 1 1,5 0,71 Durée du cycle (minutes) 91 68 145 37 REMARQUE

• La durée du cycle varie en fonction des options que vous ajoutez, de la pression et de la température de l'eau fournie.

• Le lave-vaisselle évacue l'eau résiduelle automatiquement s'il n'a pas été utilisé au cours des 5 derniers jours.

• La consommation électrique dépend de la température de l'eau ou de la charge.

• Les valeurs énergétiques des cycles ont été calculées dans des conditions de test standardisées. Untitled-2 84Untitled-2 84 2024-07-11 12:39:312024-07-11 12:39:31Français 85 Transport/Déplacement Assurez-vous que le lave-vaisselle est vide et que les pièces sont bien serrées. Vidangez d'abord le lave-vaisselle comme suit.

1. Ouvrez la porte et allumez le lave-vaisselle.

2. Sélectionnez le cycle ECO.

3. Appuyez doucement sur Départ , puis fermez la porte.

4. Lorsque le cycle est terminé, ouvrez la porte au bout de 5 secondes.

5. Laissez votre doigt appuyé sur Départ pendant 3 secondes pour évacuer l'eau.

6. Refermez la porte.

7. Lorsque le processus de vidange est terminé, ouvrez la porte.

8. Éteignez le lave-vaisselle et fermez le robinet d'arrivée d'eau.

9. Débranchez à la fois le tuyau d'eau et le tuyau d'évacuation.

ATTENTION Ne secouez pas et ne faites pas vaciller le lave-vaisselle pendant que vous le déplacez. De l'eau résiduelle peut couler du lave-vaisselle. Protection contre le gel Si vous laissez le lave-vaisselle dans un endroit sujet au gel pendant une période prolongée, assurez-vous de vider le lave-vaisselle. Pour obtenir plus de détails, reportez-vous à la section « Transport/Déplacement ». Mise au rebut du lave-vaisselle et préservation de l'environnement Votre lave-vaisselle est fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter votre réglementation locale relative à l'élimination des déchets. Coupez le cordon d'alimentation de sorte que l'appareil ne puisse pas être connecté à une source d'alimentation. Retirez la porte an d'éviter que des enfants ou de petits animaux ne se fassent piéger à l'intérieur de l'appareil. Untitled-2 85Untitled-2 85 2024-07-11 12:39:312024-07-11 12:39:31Annexe Français86 Conseils pour économiser de l'électricité et de l'eau

• Le cycle ECO est adapté pour nettoyer des couverts normalement sales. Pour cette utilisation, il s'agit du cycle le plus efcace en termes de consommation combinée d'eau et d'électricité. Il est utilisé pour évaluer la conformité à la législation d'écoconception de l'UE (RÈGLEMENT DE LA COMMISSION (UE) 2019/2022).

• Le pré-rinçage manuel des couverts entraîne une hausse de la consommation d'électricité et d'eau et n'est pas recommandé. Utilisez un couteau ou autre pour retirer uniquement les gros morceaux d'aliments avant de charger la vaisselle.

• L'eau fournie peut atteindre jusqu'à 60 °C et la consommation d'électricité est réduite lorsque l'eau chaude est raccordée.

• Il est préférable de remplir les paniers si possible, mais sans les surcharger.

• Chargez correctement les couverts dans les paniers an d'éviter tout dommage ou problème de performances. - Une surcharge et un chevauchement des couverts peuvent réduire les performances de nettoyage et de séchage.

• Chargez vos couverts conformément aux instructions. - Chargez les couverts à fond concave à un angle permettant à l'eau de s'écouler. - Réorganisez les couverts de manière à ce qu'ils n'interfèrent pas avec les bras gicleurs ou avec le réservoir de produit de lavage.

• Cela peut améliorer les performances de lavage et de séchage, et éviter l'émission de bruit lorsque les bras gicleurs heurtent les couverts. - Pour éviter des blessures à cause des couteaux et autres ustensiles pointus, ils doivent être chargés dans le panier pointes vers le bas, ou placés à l'horizontale.

• Pour économiser de l'eau et de l'électricité, utilisez le cycle ECO. Il s'agit du cycle le plus efcace lorsque vous lavez des articles normalement sales.

• Utilisez une quantité appropriée de produit de lavage et rincez conformément aux instructions du fabricant.

• L'utilisation du lave-vaisselle permet d'économiser de l'eau par rapport à un lavage à la main ordinaire.

• Vous trouverez des informations relatives à l'écoconception en allant sur www.samsung.com/support. Informations EPREL Pour accéder aux informations d'étiquetage énergétique relatives à cet appareil sur le Registre européen des appareils pour l'étiquetage énergétique (EPREL), rendez-vous sur le site https://eprel.ec.europa.eu/qr/****** où ****** est le numéro d'enregistrement EPREL de l'appareil. Vous trouverez le numéro d'enregistrement sur l'étiquette signalétique de votre appareil. Untitled-2 86Untitled-2 86 2024-07-11 12:39:312024-07-11 12:39:31Français 87 Caractéristiques techniques Modèle DW60DG790B** DW60DG77*B** DW60DG760B** DW60DG750B** DW60DG790I** DW60DG77*I** DW60DG760I** DW60DG750I** DW60DG790F** DW60DG77*F** DW60DG760F** DW60DG750F** Type Complètement encastrable Complètement encastrable (coulissant) Non encastrable Marche/Arrêt 220 à 240 V~, 50Hz Pression de l'eau 0,05 à 0,8 MPa Capacité de lavage DW60DG790*** DW60DG77**** DW60DG750*** 14 couverts DW60DG760*** 13 couverts Puissance nominale 2000 à 2300 W Dimensions 595x552x815 mm 598x600x845 mm Poids (déballé) 40,5 kg 42,5 kg 54,5 kg Poids (emballé) 44,0 kg 46,0 kg 58,5 kg Untitled-2 87Untitled-2 87 2024-07-11 12:39:312024-07-11 12:39:31Français88 Pour le test standard REMARQUE Les informations pour le test de comparaison gurent ci-dessous. Série DW60DG79*/77*/75*

• Capacité de lavage : 14 couverts

• Norme de test : EN 60436

• Position du panier supérieur : en position basse

• Position du porte-couverts : position inférieure (modèles applicables uniquement)

• Cycle de lavage : ECO

• Options supplémentaires : aucune

• Paramètre Dose per wash (Dose par lavage) : F6

• Paramètre de niveau de dureté de l'eau : L2

• Dose de produit de lavage standard : lavage principal, 22 g

• Pour la disposition des objets, reportez-vous aux gures ci-dessous

3. Verres 4. Mugs 5. Cocottes en verre 6. Bols à dessert

7. Assiettes à dessert 8. Assiettes-repas 9. Assiettes creuses 10. Plat ovale

11. Assiettes à dessert en

12. Cocotte en mélamine 13. Petite casserole 14. Plat à four

1. Cuillères à soupe 2. Fourchettes 3. Couteaux 4. Cuillères à thé 5. Cuillères à dessert

• Capacité de lavage : 13 couverts

• Norme de test : EN 60436

• Position du panier supérieur : en position haute

• Cycle de lavage : ECO

• Options supplémentaires : aucune

• Paramètre Dose per wash (Dose par lavage) : F6

• Paramètre de niveau de dureté de l'eau : L2

• Dose de produit de lavage standard : lavage principal, 21 g

• Pour la disposition des objets, reportez-vous aux gures ci-dessous

3. Verres 4. Mugs 5. Cocottes en verre 6. Bols à dessert

7. Assiettes à dessert 8. Assiettes-repas 9. Assiettes creuses 10. Plat ovale

11. Assiettes à dessert en

12. Cocotte en mélamine 13. Petite casserole 14. Plat à four 15. Panier à couverts

1. Cuillères à soupe 2. Fourchettes 3. Couteaux 4. Cuillères à thé 5. Cuillères à dessert
