CA-R-PI.037 - Accessoire automobile PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface de commande au volant
Marque	Pioneer
Modèle	CA-R-PI.037
Compatibilité	MINI Cooper, One, Cooper-S, Convertible (2001-2004+) avec volant multifonction et connecteur Bavaria
Alimentation	12V DC (véhicule)
Consommation électrique	Inférieure à 0,5 A
Fonctions principales	Conversion des signaux des commandes au volant pour autoradio compatible
Dimensions	Environ 50 x 30 x 15 mm
Poids	Environ 30 g
Connectique	Connecteur propriétaire (Bavaria) et sortie câblée
Température de fonctionnement	-20°C à +70°C
Installation	Câblage direct (hardwired), nécessite outils de dénudage
Matériaux	Plastique ABS, composants électroniques
Garantie	2 ans (selon revendeur)
Entretien	Aucun, éviter l'humidité
Sécurité	Débrancher la batterie avant installation
Réparabilité	Non réparable, remplacer si défectueux
Couleur	Noir
Normes	CE, conformité automobile
Utilisation	Intérieur du véhicule

FOIRE AUX QUESTIONS - CA-R-PI.037 PIONEER

Est-ce que cet adaptateur est compatible avec ma Mini Cooper de 2005 ?

Oui, il est compatible avec les Mini Cooper, One, Cooper-S et Convertible de 2001 à 2004 et plus tard, à condition qu'elles soient équipées d'un volant multifonction et d'un connecteur Bavaria. Vérifiez la présence de ce connecteur derrière l'autoradio.

Comment installer l'interface CA-R-PI.037 ?

L'installation se fait en câblage direct (hardwired). Débranchez d'abord la batterie, puis connectez l'interface entre le faisceau d'origine (connecteur Bavaria) et l'autoradio Pioneer. Utilisez les outils de dénudage recommandés (réf. 020094). Consultez le schéma de câblage fourni avec la notice.

Faut-il couper les fils du faisceau d'origine ?

Non, l'interface se connecte en série entre le connecteur Bavaria et l'autoradio. Aucune coupe de fil n'est nécessaire si vous utilisez les adaptateurs appropriés. Suivez les instructions pour éviter d'endommager le faisceau.

Mon autoradio Pioneer ne reconnaît pas les commandes au volant après installation, que faire ?

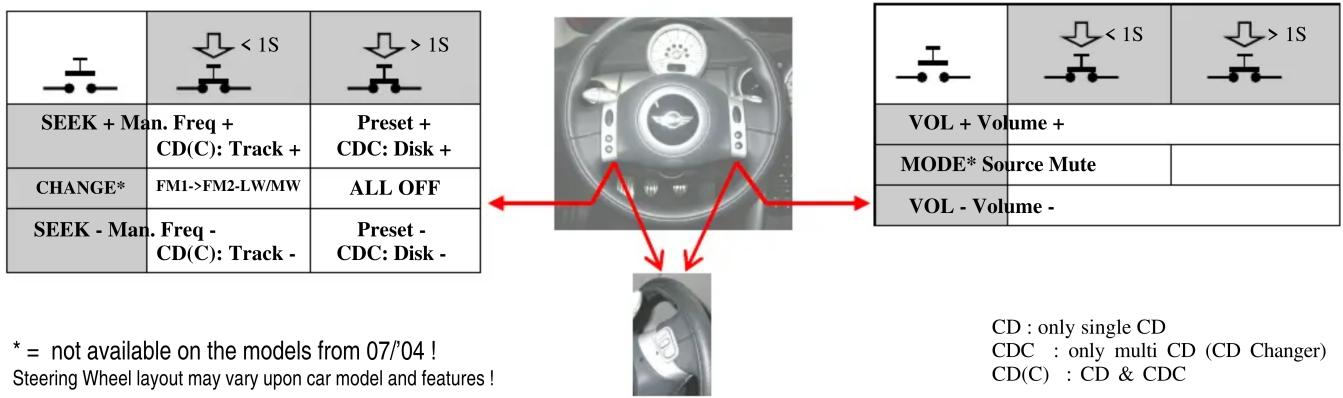

Vérifiez d'abord que l'interface est correctement branchée et que l'autoradio supporte les commandes au volant (fonction SWC). Consultez le menu de configuration de l'autoradio pour assigner les touches. Si le problème persiste, testez avec un autre adaptateur ou contactez le support.

Puis-je utiliser cet adaptateur avec un autoradio d'une autre marque ?

Cet adaptateur est spécifiquement conçu pour les autoradios Pioneer. Pour une autre marque, vous aurez besoin d'un adaptateur universel ou spécifique à cette marque. L'interface CA-R-PI.037 n'est pas garantie pour d'autres marques.

L'interface nécessite-t-elle une alimentation externe ?

Non, elle est alimentée directement par le faisceau du véhicule en 12V via le connecteur Bavaria. Aucune batterie ou source externe n'est requise.

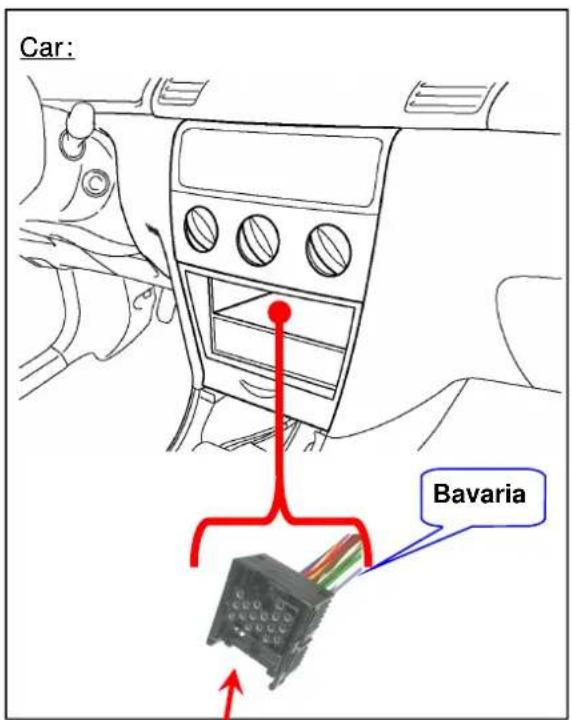

Où trouver le connecteur Bavaria dans la voiture ?

Le connecteur Bavaria se trouve généralement derrière l'autoradio d'origine, au niveau du faisceau principal. Il s'agit d'un connecteur spécifique aux Mini avec volant multifonction. Vous devrez peut-être retirer l'autoradio pour y accéder.

La garantie couvre-t-elle les dommages causés par une mauvaise installation ?

La garantie standard ne couvre pas les dommages résultant d'une installation incorrecte, d'une utilisation abusive ou de modifications. Suivez scrupuleusement les instructions pour éviter tout problème. En cas de doute, faites appel à un professionnel.

Puis-je réparer l'interface si elle ne fonctionne plus ?

L'interface contient des composants électroniques non réparables par l'utilisateur. Si elle est défectueuse, elle doit être remplacée. Contactez votre revendeur pour un échange sous garantie.

Quels outils sont nécessaires pour l'installation ?

Les outils recommandés incluent un dénudeur de fils (réf. 020094), un tournevis plat, et éventuellement une pince à sertir. Assurez-vous d'avoir également un multimètre pour vérifier les connexions.

MODE D'EMPLOI CA-R-PI.037 PIONEER

Sous réserve de modification de la construction, de l'équipement, de la couleur et sous réserve d'erreurs. Les indications et les illustrations sont sans engagement.
