CA-R-FD.003 - Télécommande PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande filaire
Marque	Pioneer
Modèle	CA-R-FD.003
Utilisation principale	Contrôle d'autoradio ou système multimédia embarqué
Alimentation	+12 V (via le connecteur A4)
Masse	Via fil Ground (A8)
Fil d'illumination	A6 (Illumination)
Fil d'allumage	A7 (Ignition)
Commande frein à main	Fil vert (Park Brake)
Commande marche arrière	Fil violet (Reverse)
Signal de vitesse	Fil rose (Speed Pulse)
Connecteur	8 broches (A1 à A8) + connecteur CAN bus
Longueur de câble	Environ 1,5 m (estimation)
Poids	Environ 50 g (estimation)
Dimensions (L x l x h)	Environ 120 x 40 x 15 mm (estimation)
Matériau du boîtier	Plastique ABS
Couleur	Noir (estimation)
Température de fonctionnement	-20°C à +60°C (estimation)
Entretien	Nettoyer avec un chiffon sec et doux
Compatibilité	Autoradios Pioneer compatibles avec télécommande filaire

FOIRE AUX QUESTIONS - CA-R-FD.003 PIONEER

Comment brancher la télécommande CA-R-FD.003 ?

Branchez le connecteur principal sur l'autoradio, puis reliez les fils selon le schéma : le fil vert (Park Brake) au frein à main, le fil rose (Speed Pulse) à l'impulsion de vitesse, le fil violet (Reverse) à la marche arrière.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les connexions : le fil A8 (Ground) doit être correctement relié à la masse, et le fil A4 (+12V) doit recevoir du courant. Assurez-vous également que le fil A7 (Ignition) est sous tension lorsque le véhicule est en marche.

À quoi sert le fil vert ?

Le fil vert sert à détecter l'état du frein à main. Il doit être connecté au fil du frein à main pour autoriser certaines fonctions (comme la vidéo) uniquement lorsque le frein est serré.

Comment brancher le fil rose (Speed Pulse) ?

Le fil rose est destiné à l'impulsion de vitesse. Connectez-le à la sortie d'impulsion de vitesse du véhicule pour que l'autoradio ajuste automatiquement le volume ou d'autres paramètres en fonction de la vitesse.

Que signifie le fil violet ?

Le fil violet est le signal de marche arrière. Branchez-le au feu de recul pour que l'autoradio passe automatiquement en mode caméra de recul ou affiche les images correspondantes.

Puis-je utiliser cette télécommande avec n'importe quel autoradio ?

Non, elle est conçue pour les autoradios Pioneer compatibles avec une entrée pour télécommande filaire. Vérifiez la compatibilité de votre modèle auprès du fabricant.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager les contacts ou le boîtier.

Où trouver le schéma de câblage complet ?

Le schéma est fourni dans la notice d'utilisation. Il indique les broches A1 à A8 et les fils de couleur. Vous pouvez aussi le consulter en ligne sur le site de Pioneer.

La télécommande nécessite-t-elle une pile ?

Non, il s'agit d'une télécommande filaire qui tire son alimentation directement de l'autoradio via le fil +12 V (A4). Aucune pile n'est nécessaire.

Que faire si la télécommande chauffe ?

Une légère chaleur est normale, mais si elle devient trop chaude, vérifiez que la tension d'alimentation ne dépasse pas 12 V et que les connexions sont correctes. Débranchez immédiatement si elle surchauffe.

MODE D'EMPLOI CA-R-FD.003 PIONEER

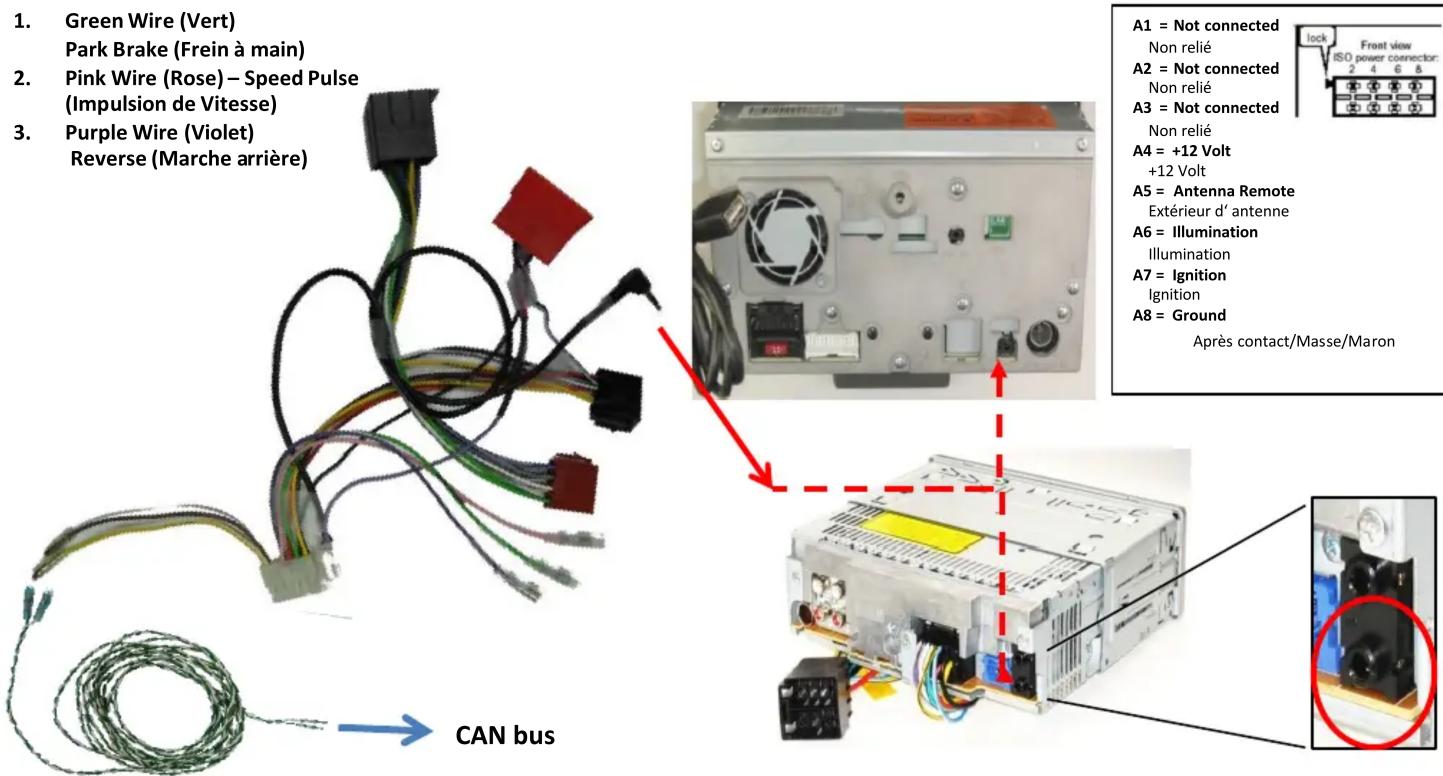

1. Green Wire (Vert)
   Park Brake (Frein à main)
2. Pink Wire (Rose) – Speed Pulse (Impulsion de Vitesse)
3. Purple Wire (Violet)
   Reverse (Marche arrière)
4. Green Wire (Vert)

A1 = Not connected

Non relié

A2 = Not connected

Non relié

A3 = Not connected

Non relié

A4 = +12 Volt

+12 Volt

A5 = Antenna Remote

Extérieur d'antenne

A6 = Illumination

Illumination

A7 = Ignition

Ignition

A8 = Ground

Après contact/Masse/Maron

1. Green Wire (Vert) Park Brake (Frein à main) 2. Pink Wire (Rose) – Speed Pulse (Impulsion de Vitesse) 3. Purple Wire (Violet) Reverse (Marche arrière) CAN bus A1 = Not connected Non relié A2 = Not connected Non relié A3 = Not connected Non relié A4 = +12 Volt +12 Volt A5 = Antenna Remote Extérieur d' antenne A6 = Illumination Illumination A7 = Ignition Ignition A8 = Ground Après contact/Masse/Maron

E1

10R - 025004

Sous réserve de modification de la construction, de l'équipement, de la couleur et sous réserve d'erreurs. Les indications et les illustrations sont sans engagement.
