MODE D'EMPLOI IFS 6K-4S Kern

Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals

80 - 100 Ω, Max. 4 Stück à 350 Ω Lastzelle

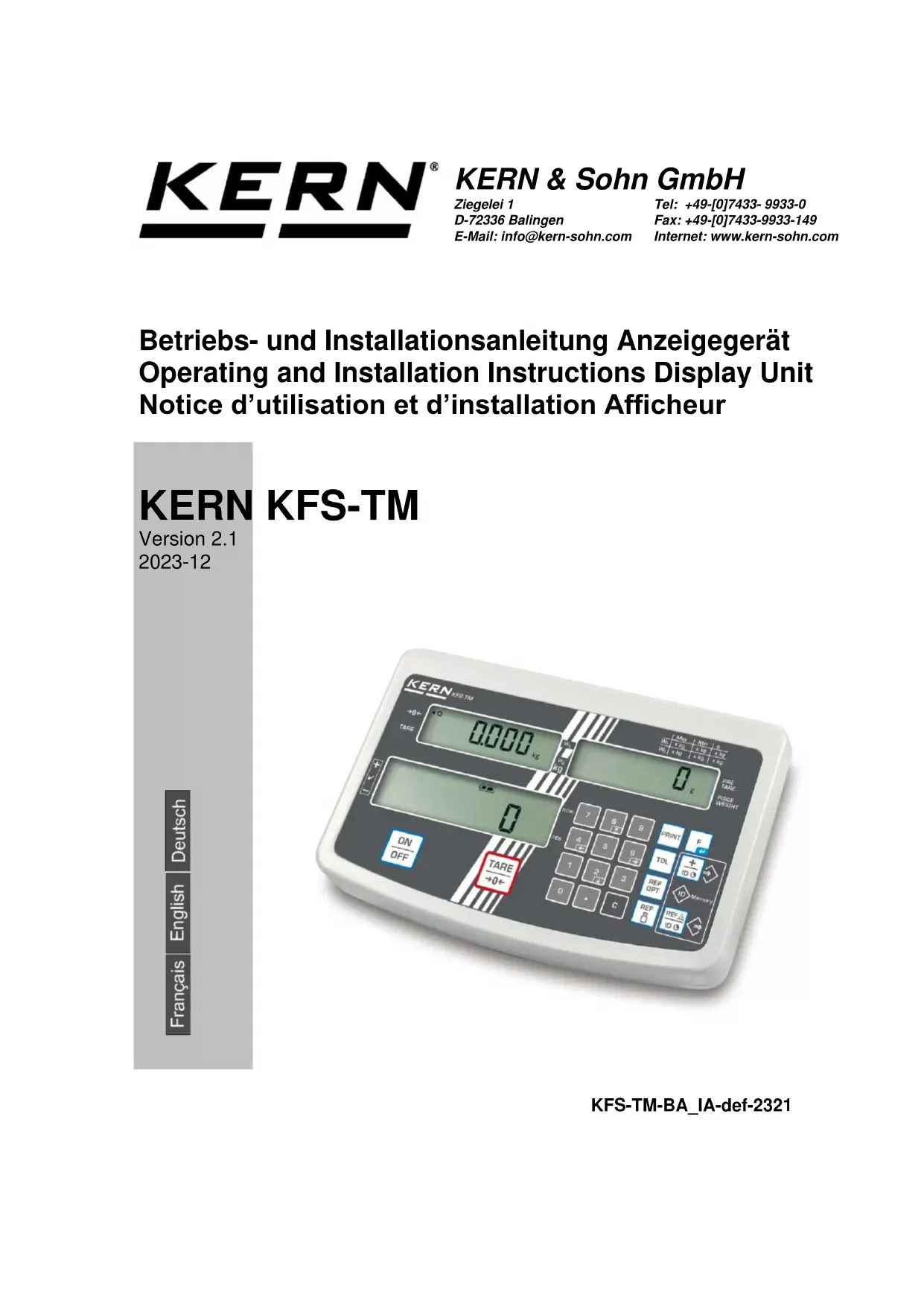

KERN KFS-TM Version 2.1 2023-12 Notice d’utilisation et d’installation Afficheur

3.4 Vérification des moyens de contrôle .........................................................................10

5.1 Contrôle à la réception de l´appareil .........................................................................11

7.6.1 Détermination du poids à la pièce moyen par pesée ...................................................... 24

7.6.2 Saisie numérique du poids à la pièce moyen .................................................................. 25

• 7.7 Totalisation p. 26
• 7.7.1 Totalisation manuelle p. 27
• 7.7.2 Totalisation automatique p. 30
• 7.8 Contrôle de la tolérance p. 31

7.8.1 Contrôle de tolérance sur quantité de pièces ciblée........................................................ 34

7.8.2 Contrôle de la tolérance par rapport au poids ciblé ......................................................... 36

7.9 Fonction de mise en mémoire avec ID ......................................................................39

7.9.1 Attribuer une ID à la fonction pré-tare: ............................................................................ 39

7.9.2 Attribuer une ID à un certain poids de référence ............................................................. 39

7.9.3 Attribuer l’ID à la fonction pesée de tolérance ................................................................. 40

7.10 Régler la date et l’heure de l’économiseur d’écran ....................................................43

7.11 Compteur de surcharge (à partir de la version 1.00x) ...............................................46

7.11.1 Réviser les valeurs sauvegardées : ............................................................................ 46

7.11.2 Supprimer les valeurs mémorisées : ........................................................................... 47

8 Menu de fonction ............................................................................................. 48

8.1 Aperçu des systèmes de pesage non étalonnables ..................................................50

8.2 Aperçu des systèmes de pesage étalonnables .........................................................53

13 Usage comme système de comptage ........................................................ 69

13.1 Relier la balance de comptage IFS avec la balance de référence EWJ à l'aide du

câble d'interface optionnel CCA-A01 ....................................................................................69

13.2 Envoi manuel du poids d'unité moyen EWJ à la balance de quantités IFS ................70

13.3 Envoi automatique du poids de pièce moyen de la balance de référence EWJ à la

balance de quantités IFS ......................................................................................................72

13.4 Branchement du système de comptage au voyant de signalisation CFS-A03 (en

13.5 Branchement du système de comptage à une imprimante optionnelle ......................73KFS-TM-BA_IA-def-2321 3

Français 14 Déclaration de conformité ........................................................................... 744 KFS-TM-BA_IA-def-2321 Français 1 Caractéristiques techniques KERN KFS-TM Afficheur à 6 décades Unités de pesage g, kg Affichage LCD taille des chiffres 16,5 mm, éclairage d'arrière-plan Cellules de pesage DMS 80-100 . Max. 4 pièces à 350 ; sensibilité 2-3 mV/V Calibrage de plage Nous conseillons ≥ 50 % maxi Alimentation en courant Tension d’entrée 220 V – 240 V, 50 Hz Bloc-secteur tension secondaire 12V, 500 mA Coffret 260 x 150 x 65 Température ambiante autorisée 0°C – 40°C Poids net 1,5 kg Accumulateur (option) Temps de fonctionnement / de chargement 40 h / 12 h Pied de table incl. fixation murale Standard Edition de données RS232KFS-TM-BA_IA-def-2321 5 Français 2 Aperçu de l’appareil

2. Affichage du “poids à la pièce moyen“

3. Affichage “quantité de pièces“

4. Marque de tolérance, voir au chap. 7.8

5. Touche marche/arrêt

6. Touche de tarage et de remise à zéro

7. Touches numériques

8. Touches de fonctionnement

10. Entrée connexion du câble de cellule de charge

11. Pied de table / fixation murale

12. Butée pied de table / statif

13. Raccord adaptateur secteur

2.1 Vue d’ensemble des affichages

Affichage du poids Affichage du poids à la pièce moyen

Affichage quantité de pièces

Affichage quantité de pièces

• Affichage du poids Le poids de l’objet à peser en [kg] est affiché ici. L’indicateur [] à côté du symbole affiche: TARE Poids net

Affichage de la stabilité

Affichage de la position zéro

• Affichage du poids à la pièce moyen C’est ici que s’affiche le poids à la pièce moyen en [g]. Cette valeur est soit saisie numériquement par l’utilisateur ou bien elle est extrapolée par pesée de la balance.KFS-TM-BA_IA-def-2321 7 Français

• Affichage quantité de pièces C’est ici que s’affiche la quantité actuelle de pièces (PCS = pièces) ou en mode totalisation, la somme des pièces posées sur le plateau, voir au chap.7.7. L’indicateur [] à côté du symbole affiche: TOTAL Nombre total de pièces

Quantité de pièces ciblée au-delà du seuil de tolérance supérieur

Quantité de pièces ciblée dans la zone de tolérance

Quantité de pièces ciblée au-dessous du seuil de tolérance inférieur

• Alimentation en courant par l’adaptateur du réseau

• Affichage de statut accumulateur (option) BUSY

• Les données de pesée sont enregistrées/ calculées LIGHT

• Le poids à la pièce minimum n’est pas atteint8 KFS-TM-BA_IA-def-2321 Français

2.2 Vue d’ensemble du clavier

Mise en marche / arrêt

Tarage (>2 % max) Mise à zéro (< 2 % Max)

Saisie du poids à la pièce par pesée, voir chap. 7.6.1 La valeur est consignée dans la mémoire de la balance

Saisie numérique du poids à la pièce, voir chap. 7.6.2

Optimisation de référence

Mettre / appeler les valeurs de tolérance pour contrôle de tolérance

Addition dans la mémoire de sommes Quitter le menu, rentrer dans le mode de pesée Appeler la somme totale

Rechercher les données de pesée par l’interface

Appeler le menu des fonctions Valider la sélection dans le menu

Touches fléchées pour la navigation dans le menu et pour la saisie numérique des décimalesKFS-TM-BA_IA-def-2321 9 Français

1 x bref Confirmation par appel de touche 1 x long Processus d’enregistrement réussi 2 x bref Saisie non valable 3 x bref Saisie manquante permanent Contrôle de la tolérance en fonction du réglage du menu „F1 Co“, voir au chap. 8 3 Indications fondamentales (généralités)

3.1 Utilisation conforme aux dispositions

L’appareil d’affichage que vous avez acquis combiné à un plateau de balance sert à la détermination de la valeur de pesée des matières à peser. Il est conçu pour être utilisé comme „système de pesée non automatique“, c´à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

• Nos balances ne sont pas des balances automatiques et ne sont pas destinées à être utilisées dans des processus de pesage dynamiques. Cependant, après avoir vérifié la plage d'utilisation individuelle et les exigences de précision spécifiques à l'application, énumérées ici, les balances peuvent également être utilisées pour des mesures dynamiques.

• Ne soumettez pas le plateau à une charge prolongée. Cela peut endommager le mécanisme de mesure.

• Évitez toute secousse et surcharge de la balance au delà de sa charge maximale (Max), prenant en compte la charge de la tare. Cela pourrait exposer la balance au risque de détérioration.

• N'utilisez jamais la balance dans les endroits susceptibles d'explosion. Le modèle fabriqué en série n'est pas équipé de protection contre les explosions.

• Il est interdit de modifier la construction de ca balance. Cela peut entraîner l'affichage de résultats de mesure incorrects, la violation des conditions techniques de sécurité soit la détérioration de la balance.

• La balance ne peut être exploitée que conformément aux recommandations données. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN.10 KFS-TM-BA_IA-def-2321 Français

La garantie n´est plus valable en cas de

• non-observation des prescriptions figurant dans notre notice d’utilisation

• utilisation outrepassant les applications décrites

• modification ou d´ouverture de l´appareil

• dommages mécaniques et de dommages occasionnés par les produits, les liquides, l’usure naturelle et la fatigue

• mise en place ou d´installation électrique inadéquates

• surcharge du système de mesure

3.4 Vérification des moyens de contrôle

Dans le cadre du système d’assurance qualité, il faut vérifier systématiquement les propriétés techniques de mesure de la balance et éventuellement du poids étalon disponible. À cette fin, un utilisateur responsable doit définir un cycle approprié ainsi que le type et la portée de ce contrôle. Des informations concernant le suivi des moyens de contrôle tels que les balances, ainsi que des poids étalon d'ajustement requis sont accessibles sur le site KERN (www.kern-sohn.com). Les poids étalon d'ajustement et les systèmes de pesée sont calibrés (étalonnés) rapidement et économiquement dans un centre agréé par KERN (adaptation aux normes obligatoires dans le pays). 4 Indications de sécurité générales

4.1 Observer les indications de la notice d’utilisation

Avant l'installation et la mise en service de l'appareil, lisez attentivement l'ensemble de cette notice d'emploi et ce même si vous avez déjà utilisé des balances KERN.

4.2 Formation du personnel

L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.KFS-TM-BA_IA-def-2321 11 Français 5 Transport et stockage

5.1 Contrôle à la réception de l´appareil

Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du déballage que l´appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

Conservez l'emballage d'origine pour le cas éventuel du retour de l'appareil au fabricant. L'appareil ne peut être renvoyé que dans son emballage d'origine. Avant l'expédition, déconnectez tous les câbles et toutes les pièces démontables/amovibles. Il faut également restituer, le cas échéant, toutes les protections de transport. Calez toutes les pièces, p. ex. le pare-brise, le plateau, l’adaptateur secteur etc. pour les protéger contre les déplacements et les dommages. 6 Déballage et installation

6.1 Lieu d´installation, lieu d´utilisation

Les appareils d’affichage ont été construits de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre appareil d’affichage et votre plateau de balance sur un site approprié. Dans le lieu d’emplacement, il faut respecter les principes suivants :

• La balance doit être posée sur une surface stable et plane.

• Évitez d'exposer la balance à une chaleur extrême ainsi qu’à une fluctuation de températures, par exemple en la plaçant près d'une source de chauffage, ou l'exposant directement aux rayons du soleil.

• La balance doit être protégée contre les courants d’air provenant des portes et fenêtres ouvertes.

• Évitez les secousses durant la pesée.

• Protégez la balance contre l’air fortement humide, les vapeurs et les poussières.

• N'exposez pas la balance de manière prolongée à une forte humidité. Installer un appareil froid dans un endroit plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non désirée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant environ 2 heures.

• Évitez les charges électrostatiques du matériel de pesée ou du récipient utilisé pour la pesée.12 KFS-TM-BA_IA-def-2321 Français

• N'utilisez pas l'appareil dans des zones présentant un risque d'explosion de substances ou dans des zones présentant un risque d'explosion de gaz, vapeurs, brouillards ou poussières!

• Éloignez les produits chimiques (par ex. liquides ou gaz) qui pourraient attaquer les surfaces internes et externes de la balance et les endommager.

• L'apparition de champs électromagnétiques, de charges électrostatiques (par exemple lors de la pesée/comptage de quantités de pièces en plastique), ainsi qu'une alimentation électrique instable peuvent provoquer des écarts d'affichage importantes (résultats de pesée erroné, ainsi que dommages à la balance). Déplacez l'appareil ou la source des perturbations.

6.2 Fournitures de la livraison / accessoires de série:

• Appareil d’affichage, voir au chap. 2

• Capot de protection de travail

• Notice d’utilisation

Sortez avec précaution l’appareil d’affichage de son emballage, retirez la housse en plastique et l’installer au poste de travail prévu à cet effet. Disposez l’appareil d’affichage de manière à ce qu’il puisse être commandé et vu dans de bonnes conditions. Usage avec pied de table incl. fixation murale

Pousser le pied de table dans le rail de guidage [11] jusqu’à la butée [12], voir chap. 2.KFS-TM-BA_IA-def-2321 13 Français Usage avec statif (en option)

Afin d’élever l’affichage, l’afficheur peut être monté à un statif disponible en option (KERN IFB-A01/A02).14 KFS-TM-BA_IA-def-2321 Français

6.4 Branchement secteur

Sélectionnez la prise correspondant au pays d'utilisation et branchez-la au bloc d'alimentation.

Vérifiez que la tension alimentant la balance est correctement réglée. La balance ne peut être connectée au secteur que lorsque les données de la balance (étiquette adhésive) correspondent à la tension d'alimentation locale. Utilisez uniquement les adaptateurs secteur originaux de KERN. Utilisez d’autres accessoires exige un consentement de la part de KERN.

Important : ➢ Avant la mise en service, vérifiez que le cordon d'alimentation n'est pas endommagé. ➢ L'adaptateur secteur ne doit pas entrer en contact avec des liquides. ➢ La prise doit toujours être facilement accessible.

Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter chaque appareil d’affichage avec plateau de pesée branché – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si le système de pesée n´a pas déjà été ajusté au lieu d´installation en usine). Ce processus d´ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d´installation et à fluctuations de la température d’environs. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d´ajuster aussi périodiquement l’appareil d’affichage en fonctionnement de pesée.

• Préparer poids d'ajustage.

• Le poids d’ajustage nécessaire dépend de la capacité du système de pesée. Réaliser l’ajustage le plus près possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com

• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.KFS-TM-BA_IA-def-2321 15 Français Appel du menu: Mettre en marche l’appareil et pendant le test automatique tenir enfoncé . Aucun objet ne doit se trouver sur le plateau de pesage. Le cas échéant, sur mettre à zéro. En mode de pesée laisser la touche enclenchée pendant env. 5-6 secondes jusqu’à ce qu‘apparaisse FUNC suivi de F0 iSn. Relâcher la touche. Répéter la pression sur jusqu’à ce qu‘apparaisse F2 dm.

Sur les systèmes de pesée étalonnés appuyer sur l'interrupteur d'ajustage! Appuyer sur et sélectionner le type de balance réglé sur . = Balance à une gamme = Balance à deux gammes = Balance à plusieurs échelles Confirmer sur .

Appuyer plusieurs fois sur jusqu’à ce que „CAL“ est affiché.16 KFS-TM-BA_IA-def-2321 Français Sélectionner sur le réglage voulu et valider sur . = Linéarisation = Ajustage

Effectuer l’ajustage Valider le réglage du menu nonLin sur .

Aucun objet ne doit se trouver sur le plateau de pesage. Après contrôle de la stabilité est affiché LoAd. Déposer avec précaution le poids d’ajustage au centre du plateau de pesée. Une fois l’ajustage correctement réalisé la balance exécute un auto-test au cours de l’auto-test retirer le poids d’ajustage, la balance retourne automatiquement en mode de pesée. En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est affiché et il faut alors recommencer le processus d’ajustage.KFS-TM-BA_IA-def-2321 17 Français

La linéarité indique le plus grand écart possible pour l’affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l’étendue de pesage. Si un écart de linéarité est constaté lors d’une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.

• Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.

• Les poids de contrôle à utiliser doivent être adaptées aux spécifications de la balance, voir au chap. „vérification des moyens de contrôle“.

• Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.

• Au cours de la linéarisation en phases LOAD 1 à LOAD 4 ne pas retirer le poids d’ajustage mais l‘augmenter. A l’inverse en phases LOAD 4 à LOAD 1 ne pas retirer le poids d’ajustage mais le réduire.

• Après linéarisation il faut exécuter un calibrage, voir au chap. „Vérification des moyens de contrôle“.

Vérifier qu’aucun objet ne se trouve sur le plateau de pesée.

Après contrôle de la stabilité est affiché "LoAd 1“. Déposer avec précaution le premier poids d’ajustage d‘env. 1/4 max (voir le tab. 1) au centre du plateau de pesée. Après contrôle de la stabilité est affiché "LoAd 2“. Déposer avec précaution le deuxième poids d’ajustage d‘env. 2/4 max (voir le tab. 1) au centre du plateau de pesée. Après contrôle de la stabilité est affiché "LoAd 3“. Déposer avec précaution le troisième poids d’ajustage d‘env. 3/4 max (voir tab. 1) au centre du plateau de pesée. Après contrôle de la stabilité est affiché "LoAd 4“. Déposer avec précaution le quatrième poids d’ajustage d‘env. 4/4 max (voir tab. 1) au centre du plateau de pesée. Après le contrôle de la stabilité conclu, la balance réalise une vérification automatique et retourne automatiquement en mode de pesée.

• En cas d’erreur d’ajustage ou d’une valeur d’ajustage erronée, un message d’erreur est affiché et il faut alors recommencer le processus d’ajustage.KFS-TM-BA_IA-def-2321 19 Français

Informations générales : Conformément à la directive 2014/31/UE les balances doivent être vérifiées pour pouvoir les exploiter comme suit (cadre légal) :

• dans le commerce, si le poids détermine le prix ;

• fabrication de médicaments en pharmacie et la détermination de la masse lors des analyses effectuées dans les laboratoires médicaux et pharmaceutiques ;

• fins administratifs ;

• confection des préemballages. En cas de doute, dirigez-vous au bureau des poids et des mesures local. Au cours de la période de vérification, les balances utilisées dans le cadre des applications spécifiée par la loi (-> balances vérifiées), doivent maintenir le niveau d'erreur limite admissible – équivalent généralement au double de la valeur limite d'erreur de l'indication de poids lors de la vérification. Une fois la période de validité de la vérification expirée, une nouvelle vérification doit être effectuée. L'ajustement de la balance, nécessaire pour effectuer une nouvelle vérification afin de maintenir les erreurs limites des indications admissibles aux balances vérifiées, n'est pas couvert par la garantie. Consignes d’étalonnage: Une homologation par la CU a été établie pour les balances étalonnées. Si la balance est utilisée comme décrit ci-dessus dans un domaine soumis à l´obligation d’étalonnage, elle doit alors faire l´objet d´un étalonnage et être régulièrement vérifiée par la suite. Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales respectives des pays d´utilisation. En Allemagne par ex., la durée de validité de l’étalonnage pour les balances est de 2 ans en règle générale. Les prescriptions légales du pays d´utilisation doivent être respectées.

Sans les „cachets“, l’étalonnage du système de pesée n’est pas valable. En cas des balances avec attestation d'examen UE de type, la présence des plombs indique que l'appareil peut être ouvert et maintenu uniquement par un personnel spécialisé et autorisé. La destruction des plombs signifie l'an- nulation de la vérification. Respectez les normes et règlements nationaux. En Allemagne une nouvelle vérification est exigée.20 KFS-TM-BA_IA-def-2321 Français Remarques aux systèmes de balances étalonnées Sur les systèmes de pesée étalonnés l'accès aux points de menu F1, F2, F3 du menu de configuration est bloqué. Pour lever le blocage à l'accès, commuter sous le point du menu F3 APP du menu de configuration (voir au chap. 12.4) le réglage en „on“ Position du timbre et de l’interrupteur d‘ajustage:

1. Marque scellée autodétruisant

2. Interrupteur d’ajustage

3. Couverture interrupteur d’ajustage

Appeler , l'appareil effectue un contrôle automatique. Dès que l’affichage du poids apparaît l’appareil est prêt à peser.

7.2 Mettre à l’arrêt

Appeler , l’affichage s’éteint.

La calage à zéro permet de corriger l’influence de petits encrassements sur le plateau de la balance. Gamme de remise à zéro ± 2 % max. Délester le système de pesée Appuyer sur , l’affichage zéro et l’indicateur [] à côté de a apparaissent.

Mettre en place le produit pesé. Attendre l’affichage de stabilité []. Relever le résultat de la pesée.

Avertissement surcharge Eviter impérativement de charger l’appareil au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. L’appareil pourrait être endommagé. Le dépassement de la charge maximale est affiché dans l’écran „O-err“ et un signal acoustique. Délester le système de pesée ou réduire la précontrainte.22 KFS-TM-BA_IA-def-2321 Français

Déposer le récipient de pesée. Après contrôle de la stabilité, appuyez sur la touche . L’affichage zéro et l’indicateur [] à côté de TARE apparaissent. Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. Peser les matières à peser, le poids net est affiché. Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif. Le tarage peut être répété à volonté, par exemple pour peser plusieurs composants en un mélange (par tâtonnements). La limite est atteinte lorsque la totalité de la plage de pesée est sollicitée. Pour effacer la valeur de la tare, déchargez le plateau de pesée et appuyez sur

En outre il y a la possibilité de saisir une valeur tare connue sur le clavier numérique. Saisir la valeur tare et valider sur .

Effacer la valeur pré-tare: Délester le plateau de pesage et appuyer sur , la balance change à l’affichage zéro.KFS-TM-BA_IA-def-2321 23 Français

Lors du comptage de pièces, il vous est possible, soit d’additionner la quantité de pièces placées dans un récipient, soit de soustraire la quantité de pièces retirées d’un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé à l’aide d’une petite quantité (quantité de pièces de référence). Plus la quantité de pièces de référence est importante, plus la précision de comptage est élevée. Dans le cas de petites pièces ou de pièces fortement différentes, veillez à ce que la référence soit particulièrement élevée.

• Le poids à la pièce moyen ne peut être extrapolé qu’à partir de valeurs de pesée stables.

• Pour les valeurs de pesée en dessous de zéro, l’affichage de comptage des pièces indique une quantité de pièces négative.

• Si dans l’affichage LIGHT apparaît, le poids minimum par pièce est inférieur.

• Effacer les saisies incorrectes à l’aide de .

• La précision du poids à la pièce moyen peut être améliorée à tout moment en cours d’autres processus de comptage. A cet effet mettre d’autres pièces et appeler . Un bip sonore signale la fin de l’optimisation de référence. Les pièces additionnelles élargissant la base pour l’extrapolation, la référence s’en trouve plus précise.24 KFS-TM-BA_IA-def-2321 Français

7.6.1 Détermination du poids à la pièce moyen par pesée

Fixer la référence Caler à zéro la balance ou si nécessaire tarer le récipient de pesée vide. Poser un nombre connu (p.ex. 10 pièces) de pièces individuelles comme référence. Attendez l’affichage de la stabilité, puis saisissez la quantité de pièces individuelles sur les touches à chiffres. Confirmer sur .

La balance extrapole le poids moyen à la pièce. Compter les pièces Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces. Effacer référence Appuyer sur , le poids par pièce moyen est effacé.KFS-TM-BA_IA-def-2321 25 Français

7.6.2 Saisie numérique du poids à la pièce moyen

Fixer la référence Saisissez sur les touches numériques le poids moyen à la pièce connu et validez sur .

Compter les pièces Le cas échéant faites le tarage, posez les objets à peser et lisez les quantités de pièces.

Effacer référence Appuyer sur , le poids par pièce moyen est effacé.26 KFS-TM-BA_IA-def-2321 Français

Totalisation avec affichage de poids: Affichage du poids : Poids de pièce actuellement déposé Affichage poids par pièce: Poids par pièce sélectionné Affichage nombre de pièces: Quantité de pièces actuellement déposée

Poids de pièce actuellement déposé Poids par pièce sélectionné

Quantité de pièces actuellement déposée

Totalisation dans affichage de pièces: Appeler , l’affichage change à l’affichage de pièces.

Affichage du poids: Nombre de pièces actuellement déposé Affichage poids par pièce: Nombre de pièces actuellement déposé + somme des valeurs affichées additionnées Affichage nombre de pièces: Somme des valeurs affichées additionnées Quantité de pièces actuellement déposée Etat prévisionnel: Quantité de pièces actuellement appliquée + Quantité totale de pièces actuelle

Quantité totale de pièces actuelleKFS-TM-BA_IA-def-2321 27 Français

7.7.1 Totalisation manuelle

Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option.

Extrapoler le poids moyen à la pièce (voir chap. 7.6.1) ou le saisir manuellement (voir chap. 7.6.2). Posez les objets à peser A sur la balance.

Poids de pièce actuellement déposé Poids par pièce sélectionné

Quantité de pièces actuellement déposée Attendez l’affichage de la stabilité puis appuyez sur la touche . La valeur affichée (p.ex. 50 unités) est additionnée à la mémoire de totalisation et éditée sur l’imprimante en option.

Retirez l’objet à peser. Les autres objets à peser ne peuvent être additionnés, qu’une fous que l’affiche ≤ zéro.28 KFS-TM-BA_IA-def-2321 Français Posez les objets à peser B sur la balance.

Attendez l’affichage de la stabilité puis appuyez sur la touche . La valeur affichée (p.ex. 20 unités) est additionnée à la mémoire de totalisation et éditée sur l’imprimante en option.

Le poids total, le nombre de pesées ainsi comme la quantité totale de pièces sont brièvement affichés (indicateur [] à côté de TOTAL). Après l’affichage change à la quantité de pièces actuellement appliquées (indicateur [] à côté de PCS)

Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que le système de pesée doit être déchargé entre les différentes pesées. Ce procédé peut être répété 99 fois ou tant de fois jusqu’à ce que la capacité du système de pesée soit épuisée.KFS-TM-BA_IA-def-2321 29 Français Afficher et éditer la somme „Total“: Appeler le plateau de pesée étant délesté, le poids total, le nombre de pesées et le nombre total de pièces s’affichent pendant 2 secondes et sont édités sur une imprimante en option.

Affichage: Poids total Nombre de pesées

Nombre total de pièces

Effacer les données de pesée: Appeler , le poids total, le nombre de pesées et le nombre total de pièces s’affichent pendant 2 secondes. Appeler pendant cet affichage.30 KFS-TM-BA_IA-def-2321 Français

7.7.2 Totalisation automatique

Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option.

Totalisation: Extrapoler le poids moyen à la pièce (voir chap. 7.6.1) ou le saisir manuellement (voir chap. 7.6.2). Posez les objets à peser A sur la balance. Un signale acoustique retentit à la fin du contrôle de la stabilité, la valeur pondérale est ajoutée à la mémoire de totalisation. Retirez l’objet à peser. En cas de branchement d’une imprimante en option intervient l’édition des données.

Les autres objets à peser ne peuvent être additionnés, qu’une fous que l’affiche ≤ zéro. Posez les objets à peser B sur la balance. Un signale acoustique retentit à la fin du contrôle de la stabilité, la valeur pondérale est ajoutée à la mémoire de totalisation. Retirez l’objet à peser. Le poids total, le nombre de pesées ainsi comme la quantité totale de pièces sont brièvement affichés (indicateur [] à côté de TOTAL). En cas de branchement d’une imprimante en option intervient l’édition des données. Le cas échéant ajoutez pour la totalisation d’autres objets à peser comme décrit précédemment. Tenez compte du fait, que le système de pesée doit être déchargé entre les différentes pesées. Ce procédé peut être répété 99 fois ou tant de fois jusqu’à ce que la capacité du système de pesée soit épuisée. Afficher et éditer la somme „Total“: Appeler le plateau de pesée étant délesté, le poids total, le nombre de pesées et le nombre total de pièces s’affichent pendant 2 secondes et sont édités sur une imprimante en option.

Effacer les données de pesée: Appeler , le poids total, le nombre de pesées et le nombre total de pièces s’affichent pendant 2 secondes. Appeler pendant cet affichage.KFS-TM-BA_IA-def-2321 31 Français

7.8 Contrôle de la tolérance

La balance permet le pesage de biens par rapport par rapport à une quantité ciblée ou à un poids ciblé dans des limites de tolérance établies. Cette fonction permet également de contrôler si l’objet à peser se trouve à l’intérieur d’une plage de tolérance préétablie. Un signal sonore retentit (s’il est activé dans le menu) et un signal optique s’affiche lorsque la valeur ciblée est atteinte. (marque de tolérance ) affichée. Réglages du menu, voir au chap. 8 : Quantité ciblée / poids ciblé avec tolérance 2 valeurs de tolérance Réglage du menu „F3 Pn, voir chap. 8 Quantité ciblée exacte / poids ciblé exact sans tolérance 1 valeur de tolérance Réglage du menu „F3 Pn, voir chap. 8

Signal sonore: Le signal acoustique dépend du réglage dans le bloc de menu „F4 bU“, voir chap. 8. En option: 14 bu0 Le signal acoustique est à l’arrêt 14 bu 1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance. 14 bu 2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance.

Signal visuel: La marque de tolérance triangulaire () située dans l’affichage indique si le produit pesé se trouve bien entre les deux valeurs seuil extrêmes.

Quantité ciblée / poids ciblé au-delà du seuil de tolérance supérieur

Quantité ciblée / poids ciblé dans la plage de tolérance

Quantité ciblée / poids ciblé en deçà du seuil de tolérance inférieur32 KFS-TM-BA_IA-def-2321 Français

Le dispositif de signalisation CFS-A03 (option) connecté, les tolérances seront affichées comme suit : Le dispositif de signalisation allumé en :

rouge Quantité ciblée / poids ciblé au-delà du seuil de tolérance supérieur vert Quantité ciblée / poids ciblé dans la plage de tolérance jaune Quantité ciblée / poids ciblé en deçà du seuil de tolérance inférieur

Activer la fonction Réglage du menu „F0 sel“, voir au chap. 8

Pression prolongée sur la touche :

Contrôle de la tolérance „Comptage“KFS-TM-BA_IA-def-2321 33 Français Afficher les valeurs de tolérance

1. Contrôle de la tolérance poids ciblé

Appeler , la valeur de seuil inférieure pour le poids ciblé avec le réglage actuel est affichée. Appeler , la valeur de seuil supérieure pour le poids ciblé avec le réglage actuel est affichée.

2. Contrôle de tolérance quantité de pièces ciblée

Appeler , la valeur de seuil inférieure pour la quantité de pièces ciblée avec le réglage actuel est affichée. Appeler , la valeur de seuil supérieure pour la quantité de pièces ciblée avec le réglage actuel est affichée.

Sur retourner dans le mode de pesée.34 KFS-TM-BA_IA-def-2321 Français

7.8.1 Contrôle de tolérance sur quantité de pièces ciblée

Réglage de menu „F0 sel / SEL 2“, voir chap.7.8 „Activer fonction“. Pose des valeurs de tolérance Appeler , la valeur de seuil inférieure avec le réglage actuel est affichée.

Le cas échéant effacer le réglage actuel sur . A l’aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 70 pcs.) inférieure et valider sur .

La valeur de tolérance supérieure avec le réglage actuel est affichée. Si nécessaire effacez sur . A l’aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 80 pcs.) supérieure et valider sur .KFS-TM-BA_IA-def-2321 35 Français Démarrer le contrôle de la tolérance Définir le poids unitaire, cf au chap. 7.6.1 ou 7.6.2 Mettre en place le produit à peser et attendre jusqu’à ce que la marque de tolérance [] apparaisse. Contrôler à l’aide de la marque de tolérance, si l’objet à peser se trouve en dessous, à l’intérieur ou au-delà du seuil de tolérance préétabli. En dépendance du réglage dans le menu retentit additionnellement le signal acoustique. Quantité ciblée en dessous de la tolérance:

Quantité ciblée dans la tolérance:

Quantité ciblée en dessus de la tolérance:36 KFS-TM-BA_IA-def-2321 Français

7.8.2 Contrôle de la tolérance par rapport au poids ciblé

Pose des valeurs de tolérance Appeler , la valeur de seuil inférieure avec le réglage actuel est affichée.

Si nécessaire effacez sur .

Saisir sur les touches numériques le poids pour la valeur de seuil inférieure (p. ex. 3 kg) et valider sur .

La valeur de seuil supérieure pour le poids ciblé avec le réglage actuel est affichée. Si nécessaire effacez sur .KFS-TM-BA_IA-def-2321 37 Français Saisir sur les touches numériques le poids pour la valeur de seuil supérieure (p. ex. 4 kg) et valider sur .38 KFS-TM-BA_IA-def-2321 Français Démarrer le contrôle de la tolérance Mettre en place le produit à peser et attendre jusqu’à ce que la marque de tolérance [] apparaisse. Contrôler à l’aide de la marque de tolérance, si l’objet à peser se trouve en dessous, à l’intérieur ou au-delà du seuil de tolérance préétabli. En dépendance du réglage dans le menu retentit additionnellement le signal acoustique. Poids ciblé au-dessous de la tolérance:

Poids ciblé dans les limites de la tolérance:

7.9 Fonction de mise en mémoire avec ID

On peut attribuer une ID entre 00-99 aux fonctions pré-tare, ainsi qu’au poids de référence. Seulement possible avec un réglage non étalonnable) Dans le menu de configuration (voir chap. 12.5) point de menu F3 APP sur “off“

7.9.1 Attribuer une ID à la fonction pré-tare:

Saisir la valeur de pré-tare sur le clavier numérique, confirmer sur . Appuyer longtemps sur , „00“ est affiché Saisir le numéro ID sur le clavier numérique (00-99) et valider sur

7.9.2 Attribuer une ID à un certain poids de référence

Saisir le poids de référence sur le clavier numérique et valider sur Appuyer longtemps sur , dans l’affichage apparaît „00“. Saisir l’ID sur le clavier numérique (00 - 99) et valider sur .

Appeler le poids de référence enregistré:

• Appuyer sur , jusqu’à ce qu’apparaisse „00“. Saisir l’ID enregistrée sur le clavier numérique et validez sur . Le poids de référence mémorisé est affiché.

Appeler l’ID enregistrée:

• Appuyer sur , jusqu’à ce qu’apparaisse „00“. Saisir l’ID voulue sur le clavier numérique et validez sur . La fonction correspondante ou le poids de référence correspondant sont appelés.40 KFS-TM-BA_IA-def-2321 Français

7.9.3 Attribuer l’ID à la fonction pesée de tolérance

Activer la fonction Réglage de menu „F0 sel“, voir chap. 8

Pression prolongée sur la touche

Sur retourner dans le mode de peséeKFS-TM-BA_IA-def-2321 41 Français

Pose des valeurs de tolérance Appeler , la valeur de seuil inférieure avec le réglage actuel est affichée.

Le cas échéant effacer le réglage actuel sur . A l’aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 70 pcs.) inférieure et valider sur .

La valeur de tolérance supérieure avec le réglage actuel est affichée. Si nécessaire effacez sur . A l’aide des touches numériques saisir le nombre de pièces pour la valeur de tolérance (p.ex. 80 pcs.) supérieure et valider sur .

Appuyer longtemps sur , dans l’affichage apparaît „00“. Saisir l’ID sur le clavier numérique (00 - 99) et valider sur .42 KFS-TM-BA_IA-def-2321 Français

Appel des valeurs saisies à l’aide de l’ID déterminée:

• Appuyer sur , jusqu’à ce qu’apparaisse „00“. Saisir l’ID correspondante sur le clavier numérique et valider sur .

• Appeler , la valeur-limite inférieure s’affiche.

• Appeler , la valeur-limite supérieure s’affiche.KFS-TM-BA_IA-def-2321 43 Français

7.10 Régler la date et l’heure de l’économiseur d’écran

La balance offre la possibilité d’afficher la date (2 différents types d’affichage) et l’heure. Ces réglages peuvent être utilisés comme économiseur d’écran, si celui-ci a été activé dans le menu (F13/F14 ti – SLP on). La balance met en marche comme économiseur d’écran automatiquement, c.à d. 10 minutes après ce qu’elle avait été utilisée la dernière fois. Exemple aperçu des affichages économiseur d’écran: Année Jour Mois

• En mode de pesée tenir enfoncé jusqu’à ce que „F0 SEL“ apparaisse

Appuyer sur jusqu’à ce que „F 13/F14 ti“ apparaisse

Appuyer sur jusqu’à ce que „SLP on“ apparaisse44 KFS-TM-BA_IA-def-2321 Français

Appuyer sur , „d n y“ est affiché

Une valeur est affichée clignotant, saisir l’année à l’aide des touches numériques. Les deux premières chiffres „20“ ne peuvent pas être modifiées. Sur la décimale droite saisir d’abord la décennie et ensuite l’année: p.ex. „1“ et après „5“, il en résulte l’an 2015.

Appuyer sur , „SET YE“ est affiché

Afin de saisir le jour et le mois,

„00.00“ (exemple) est affiché clignotant; alors saisir ici successivement le jour et le mois, en commençant avec la décimale gauche. Exemple: 08.04. Saisir les valeurs dans l’ordre 0-8-0-4 (exemple) Confirmer sur , „Set dA“ est affiché L’an, le mois et le jour alors sont réglés Réglage de l’heure: Sur sélectionner „Set ti“, ici l’heure est réglée

l’heure réglée comme dernière est affichée clignotant. A l’aide des touches numériques saisir l’heure, dans l’ordre: Exemple: 12:48 hrs: Saisir 1-2-4-8 successivement Appuyer sur , alors l’heure est réglée. Sur (plusieurs fois) retourner en mode de pesée.

• Saisir le format „D m y“ de la même manière.

Mettre l’économiseur d’écran à l’arrêt, en réglant „SLP off“ dans le menu.46 KFS-TM-BA_IA-def-2321 Français

7.11 Compteur de surcharge (à partir de la version 1.00x)

La balance vous permet de sauvegarder jusqu'à 30 pesées avec surcharge. La surcharge doit être > à 105% de la valeur Max.

7.11.1 Réviser les valeurs sauvegardées :

En mode de pesée, maintenez le bouton enfoncé, le panneau d’affichage indique :

Saisissez la valeur de 1 à 30, en utilisant les touches numériques.

(exemple) Il s'affiche la valeur de surcharge enregistrée :

7.11.2 Supprimer les valeurs mémorisées :

Supprimer les valeurs individuelles : Pour supprimer la valeur enregistrée, appuyez sur la touche pendant l’exécution de l’autotest. Le nombre de valeurs de surcharge enregistrées sera affiché pendant un moment :

(exemple) Si la touche est enfoncée et maintenue, le message suivant s’affiche :

Pour supprimer une valeur donnée, saisissez le numéro de la cellule de mémoire correspondante (de 1 à 30) à l'aide des touches numériques. (exemple) Au bout d'un moment, une indication suivante s'affichera à l'écran :

Par la suite, la valeur est supprimée.

Supprimer toutes les valeurs enregistrées : Pour supprimer toutes les valeur enregistrées, appuyez sur la touche pendant l’exécution de l’autotest. Le nombre de valeurs de surcharge enregistrées sera affiché pendant un moment :

(exemple) Si la touche est enfoncée et maintenue, le message suivant s’affiche :

Par la suite, toutes les valeurs enregistrées sont supprimées.48 KFS-TM-BA_IA-def-2321 Français 8 Menu de fonction Navigation dans le menu: Appel du menu Garder enclenché en mode de pesée jusqu’à ce que FSEt apparaisse. Relâcher la touche. Le premier point du menu F0. SEL est affiché.

pression prolongée sur la touche :

Sélectionner les points de menu Sur peuvent être appelés successivement les différents points de menu.

etc.KFS-TM-BA_IA-def-2321 49 Français Changer les réglages Confirmer le point de menu sélectionné sur , le réglage actuel est affiché. On peut changer le réglage dans le point de menu sélectionné sur .

Valider le réglage Valider le réglage voulu sur , l’appareil retourne au menu. Retour en mode de pesage De retour en mode de pesée appeler .50 KFS-TM-BA_IA-def-2321 Français

8.1 Aperçu des systèmes de pesage non étalonnables

(dans le menu de configuration choisir le point de menu F3 APP Réglage „off“) Point du menu Réglages disponibles F0 SEL Activer le contrôle de tolérance 1 SEL0 Contrôle de tolérance désactivé 1 SEL1 Contrôle de tolérance en pesage 1 SEL2* Contrôle de tolérance en comptage F1 Co Conditions d’affichage de la marque de tolérance 11 Co0 La marque de tolérance est toujours affichée, même lorsque le contrôle d’immobilité n’est pas affiché. 11 Co 1* La marque de tolérance n’est affichée qu’en même temps que le contrôle d’immobilité. F2 Li Domaine de tolérance 12 Li 0 La marque de tolérance n’est affichée qu’au- dessus du domaine. 12 Li 1* La marque de tolérance est affichée pour l’ensemble du domaine. F3 Pn Nombre de points seuil 13 Pn 0

F4 bU Signal sonore 14 bu0* Signal acoustique dans contrôle de tolérance désactivé 14 bu1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance 14 bu2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance F5 Ao Correction automatique du point zéro (Zero Tracking) 2 Ao0 Correction automatique du point désactivée 2 Ao1 Correction automatique du point activée, 0.5 d 2 Ao2* Correction automatique du point activée, 1 d 2 Ao3 Correction automatique du point activée, 2 d 2 Ao4 Correction automatique du point activée, 4 d F6 At Auto-Tare

Auto-Tare activé off Auto-Tare non activé F7 AP Arrêt automatique en fonctionnement sur accumulateur 3 Ap0* Fonction AUTO OFF désactivée 3 Ap1 L’appareil est mis à l’arrêt après 3 minutes, si l’appareil d’affichage ou le pont de pesée ne sont pas opérés.KFS-TM-BA_IA-def-2321 51 Français F8 UA Mode RS-232 4 UA0 Edition par l’interface RS232C désactivée 4 UA1* Emission de données en continu 4 UA2 Emission permanente de valeurs stables de pesée 4 UA3 Une émission lors d’une valeur stable de pesée. Aucune émission lors de valeurs instables de pesée. Nouvelle émission après stabilisation. 4 UA4 Ordres de télécommande, voir au chap. 9.2 Edition après avoir enfoncé la touche PRINT 4 UA5

Réglage standard de l’imprimante, émission après avoir enfoncé la touche PRINT id on/off Edition de la mémoire marche / arrêt dt on/off Edition de la date marche / arrêt G on/off Edition du poids brut marche / arrêt n on/off Edition du poids net marche / arrêt C on/off Edition de la somme marche / arrêt PCS on(off) Edition du comptage de pièces marche / arrêt UW on/off Edition de l'unité de pesée marche/arrêt t on/off Impression de la valeur de tare 4 UA6 Sélectionner l'imprimante TP-UP ou l'imprimante LP-50 4 UA7 KCP on/off F9 bl. Vitesse de transmission 41 bl 0 1200 bps 41 bl1 2400 bps 41 bl 2 4800 bps 41 bl 3 9600 bps F10 PA Parité 42 Pr0* Aucun bit de parité 42 Pr1 Parité impaire 42 Pr2 Parité paire F11 50 Sd0 on* Edition autom. activée en cas d’affichage du zéro Sd0 of Edition autom. désactivée en cas d’affichage du zéro F12 AC 5 AC 0 Totalisation automatique, voir au chap. 7.7.2 Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option. 5 AC 1* Totalisation manuelle, voir au chap. 7.7.1 Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. F13 bk Eclairage du fond de l’écran d’affichage 5 bkL0 Eclairage du fond de l’écran désactivé 5 bkL1 Eclairage automatique du fond de l’écran uniquement en cas de chargement de la plaque de pesée ou suite à l'actionnement d'une touche 5 bkL2 Eclairage d'arrière-plan toujours activé52 KFS-TM-BA_IA-def-2321 Français F14 ti Date et heure/ économiseur d’écran SLP on Economiseur d’écran allumé Réglage de la date et de l’heure D m y dd mm yyyy (TT MM JJJJ) SEt YE - an SEt dA – mois et jour Set ti - heure Y m d yyyy mm dd (JJJJ MM TT) SEt YE - an SEt dA – mois et jour Set ti - heure SLP off Economiseur d’écran éteint F15 tA Plage de tarage restreinte

Appuyer sur , le réglage actuel est affiché. Choisir le réglage voulu sur les touches de navigation, la décimale active clignote. Confirmez la saisie sur . SAmPLE Système de comptage

Réglages système de comptage rS232 Liaison à la balance de référence EWJ SCALE Comptage seulement sur l'IFS

Les réglages d’usine sont caractérisés par *.KFS-TM-BA_IA-def-2321 53 Français

8.2 Aperçu des systèmes de pesage étalonnables

(dans le menu de configuration choisir le point de menu F3 APP Réglage „on“) Point du menu Réglages disponibles F0 SEL Activer le contrôle de tolérance 1 SEL0 Contrôle de tolérance désactivé 1 SEL1 Contrôle de tolérance en pesage 1 SEL2* Contrôle de tolérance en comptage F1 Co Conditions d’affichage de la marque de tolérance 11 Co0 La marque de tolérance est toujours affichée, même lorsque le contrôle d’immobilité n’est pas affiché. 11 Co 1* La marque de tolérance n’est affichée qu’en même temps que le contrôle d’immobilité. F2 Li Domaine de tolérance 12 Li 0 La marque de tolérance n’est affichée qu’au- dessus du domaine. 12 Li 1* La marque de tolérance est affichée pour l’ensemble du domaine. F3 Pn Nombre de points seuil 13 Pn 0

F4 bU Signal sonore 14 bu0* Signal acoustique dans contrôle de tolérance désactivé 14 bu1 Un signal acoustique retentit si le produit pesé est dans la plage de tolérance 14 bu2 Un signal acoustique retentit si le produit pesé est en dehors de la plage de tolérance F5 Ao Correction automatique du point zéro (Zero Tracking) 2 Ao0 Correction automatique du point désactivée 2 Ao1 Correction automatique du point activée, 0.5 d 2 Ao2* Correction automatique du point activée, 1 d 2 Ao3 Correction automatique du point activée, 2 d 2 Ao4 Correction automatique du point activée, 4 d F6 AP Arrêt automatique en fonctionnement sur accumulateur 3 Ap0* Fonction AUTO OFF désactivée 3 Ap1 L’appareil est mis à l’arrêt après 3 minutes, si l’appareil d’affichage ou le pont de pesée ne sont pas opérés.54 KFS-TM-BA_IA-def-2321 Français F7 UA Mode RS-232 4 UA0 Edition par l’interface RS232C désactivée 4 UA1* Emission de données en continu 4 UA2 Emission permanente de valeurs stables de pesée 4 UA3 Une émission lors d’une valeur stable de pesée. Aucune émission lors de valeurs instables de pesée. Nouvelle émission après stabilisation. 4 UA4 Ordres de télécommande, voir au chap. 9.2 Edition après avoir enfoncé la touche PRINT 4 UA5

Réglage standard de l’imprimante, émission après avoir enfoncé la touche PRINT id on/off Edition de la mémoire marche / arrêt dt on/off Edition de la date marche / arrêt G on/off Edition du poids brut marche / arrêt n on/off Edition du poids net marche / arrêt C on/off Edition de la somme marche / arrêt PCS on(off) Edition du comptage de pièces marche / arrêt UW on/off Edition de l'unité de pesée marche/arrêt t on/off Impression de la valeur de tare 4 UA6 Sélectionner l'imprimante TP-UP ou l'imprimante LP-50 4 UA7 KCP on/off F8 bl. Vitesse de transmission 41 bl 0 1200 bps 41 bl1 2400 bps 41 bl 2 4800 bps 41 bl 3 9600 bps F9 PA Parité 42 Pr0* Aucun bit de parité 42 Pr1 Parité impaire 42 Pr2 Parité paire F10 5 Sd0 on* Edition autom. activée en cas d’affichage du zéro Sd0 of Edition autom. désactivée en cas d’affichage du zéro F11 AC 5 AC 0 Totalisation automatique, voir au chap. 7.7.2 Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option. 5 AC 1* Totalisation manuelle, voir au chap. 7.7.1 Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. F12 bk Eclairage du fond de l’écran d’affichage 5 bkL0 Eclairage du fond de l’écran désactivé 5 bkL1 Eclairage automatique du fond de l’écran uniquement en cas de chargement de la plaque de pesée ou suite à l'actionnement d'une touche 5 bkL2 Eclairage d'arrière-plan toujours activéKFS-TM-BA_IA-def-2321 55 Français F13 ti Date et heure/ économiseur d’écran SLP on Economiseur d’écran allumé Réglage de la date et de l’heure D m y dd mm yyyy (TT MM JJJJ) SEt YE - an SEt dA – mois et jour Set ti - heure Y m d yyyy mm dd (JJJJ MM TT) SEt YE - an SEt dA – mois et jour Set ti - heure SLP off Economiseur d’écran éteint F14 tA Plage de tarage restreinte

Appuyer sur , le réglage actuel est affiché. Choisir le réglage voulu sur les touches de navigation, la décimale active clignote. Confirmez la saisie sur . SAmPLE Système de comptage

Réglages système de comptage rS232 Liaison à la balance de référence EWJ SCALE Comptage seulement sur l'IFS

Les réglages d’usine sont caractérisés par *.56 KFS-TM-BA_IA-def-2321 Français 9 Interface RS 232C Les données de pesée peuvent être éditées via l’interface RS 232C en fonction du réglage dans le menu soit automatiquement soit via l’interface par appel de la touche

Le transfert des données est asynchrone et sous forme de codification ASCII. Les conditions suivantes doivent être réunies pour la communication entre le système de pesée et l’imprimante:

• Relier l’afficheur avec l’interface d’une imprimante par un câble approprié. Seul un câble d’interface KERN correspondant vous assure une exploitation sans panne.

• Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre l’afficheur et l’imprimante.

9.1 Caractéristiques techniques

Dispositif de signalisation CFS-A03:

Le protocole KCP est un ensemble standardisé de commandes d'interface pour les balances KERN qui vous permet d'appeler et de contrôler de nombreux paramètres et fonctions de l'appareil. En conséquence, les appareils KERN avec protocole KCP peuvent être très facilement connectés aux ordinateurs, systèmes de contrôle industriels et autres systèmes numériques. Une description détaillée se trouve dans le manuel « KERN Communication Protocol » disponible dans le Centre de téléchargement (Downloads) sur la page d'accueil de KERN (www.kern-sohn.com). Pour activer le protocole KCP, suivez la description dans l'aperçu du menu dans le manuel de votre balance. Le protocole KCP est basé sur des commandes et des réponses ASCII courantes. Chaque interaction consiste en une commande, éventuellement des arguments séparés par des espaces, et termine par <CR><LF>. Les commandes du protocole KCP supportées par la balance peuvent être affichées en envoyant une requête composée de la commande « I0 » et des commandes CR LF. Extrait des commandes KCP les plus couramment utilisées: Ordre Fonction

La valeur de pesée stable pour le poids est émise par l’interface RS232

La valeur de pesée pour le poids (stable ou instable) est émise par l’interface RS232

Aucune donnée n’est émise, la balance exécute la fonction de tarage.

Aucune donnée n’est émise, l’affichage du zéro apparaît.

Le nombre de pièces est émis par l’interface RS23258 KFS-TM-BA_IA-def-2321 Français

9.3 Exemple d’impression

Appuyez sur pour imprimer:

Appuyez sur pour imprimer: Pendant la sommation :

Avant de commencer tout travail lié à la maintenance, au nettoyage et à la réparation, déconnectez l'appareil de l'électricité.

N´utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l’essuyer. Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide d´un pinceau ou d´un aspirateur-balai. Retirer immédiatement les matières à peser renversées sur la balance.

10.2 Maintenance, entretien

L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur.

L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation.KFS-TM-BA_IA-def-2321 61 Français 11 Messages de panne, petite panoplie de dépannage En cas d´anomalie dans le déroulement du programme, l’appareil doit être arrêté pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Panne Cause possible

L´affichage de poids ne s´allume pas.

• L’appareil n’est pas en marche.

• La connexion au secteur est coupée (câble de secteur défectueux).

• Panne de tension de secteur.

• Les piles / accus ont été interverties à leur insertion ou sont vides

• Aucune pile / accu n’est inséré.

L’affichage du poids change sans discontinuer

• Le plateau de pesée est en contact avec des corps étrangers.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)

Le résultat de la pesée est manifestement faux

• L´affichage de la balance n´est pas sur zéro

• L´ajustage n´est plus bon.

• La plateforme de la balance n’est pas à l’horizontale

• Changements élevés de température.

• Le temps de préchauffage n’a pas été respecté.

• Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)

Message d’erreur Cause possible

• Domaine de pesage dépassé u-Err

• Précontrainte trop faible, p.ex. plateau de balance manque b-Err

• Erreur mémoire interne 1-Err

• Poids d’ajustage erroné 2-Err

• Ajustage non conforme l-Err

• Poids par pièce insuffisant Err3

• Cale de transport pas enlevée Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer l’appareil. En cas de perduration du message d’erreur, faites appel au fabricant.62 KFS-TM-BA_IA-def-2321 Français 12 Installation Appareil d’affichage / Pont de pesée

Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser l’installation / la configuration.

12.1 Caractéristiques techniques

Tension d’alimentation 5 V/150mA Sensibilité 2-3 mV/V Valeur ohmique

80 - 100 Ω, Max. 4 pièces à 350 Ω cellule de

12.2 Structure du système de pesée

Quelconque plateforme analogique peut être branchée à l’appareil d’affichage qui corresponde aux spécifications exigées. Les données suivantes doivent être connus pour le choix de la cellule de pesée:

• Capacité de la balance Normalement celle-ci correspond au produit pesé plus lourd qui est en trein d’être pesée.

• Précontrainte Celle-ci correspond au poids total de toutes les pièces, qui reposent sur la cellule de pesée, p.ex. partie supérieure de la plateforme, plateau de pesée etc.

• Plage de mise à zéro totale Celle-ci se compose de la plage de mise à zéro d’activation (± 2%) et de la plage de mise à zéro disponible à l’usager avec la touche zéro (2%). Toute la plage de mise à zéro constitue alors 4 % de la capacité de la balance. De l’addition de la capacité de la balance, de la précontrainte et de toute la plage de mise à zéro résulte la capacité nécessaire de la cellule de pesée. Afin d’éviter une surcharge de la cellule de pesée, une additionnelle marge de sécurité devrait être calculée.

• Plus petit pas d’affichage vouluKFS-TM-BA_IA-def-2321 63 Français

12.3 Raccorder la plateforme

Débrancher l’appareil d’affichage du secteur. Souder les fils du câble de la cellule de charge à la platine. Voir l’affectation des fiches à la figure suivante.64 KFS-TM-BA_IA-def-2321 Français

12.4 Configurer appareils d‘affichage

Navigation dans le menu : Appel du menu Mettre en marche l’appareil et pendant le test automatique tenir enfoncé.

Afin d’appeler le premier point de menu laisser la touche enclenchée pendant env. 5-6 secondes jusqu’à ce qu‘apparaisse Func suivi de F0 iSn. Relâcher la touche.

Sélectionner les points de menu Sur peuvent être appelés successivement les différents points de menu.

etc.KFS-TM-BA_IA-def-2321 65 Français Changer les réglages Valider sur la touche le point de menu appelé p.ex. F2 dm, le réglage actuel est affiché. On peut changer le réglage dans le point de menu sélectionné sur .

Valider le réglage Valider le réglage voulu sur , l’appareil retourne au menu. Rejeter réglage Appuyez sur , l’appareil retourne au menu. Retour en mode de pesage De retour en mode de pesée appeler plusieurs fois.66 KFS-TM-BA_IA-def-2321 Français

12.5 Aperçu du menu de configuration:

Affichage définition interne F 1 Grv

Balance à une gamme de mesure Confirmer sur , après on peut sélectionner les points de menu suivants avec . dESC Position du point décimal, sélectionnable 0, 0.0, 0.00, 0.000, 0.0000, 0.00000 inC inC 1 Lisibilité sélectionnable 1, 2, 5, 10, 20, 50 inC 2 inC 5 inC 10 inC 20 inC 50 CAP Capacité de la balance (max) Après la configuration ajuster le système de pesée. CAL nonLin Ajustage, voir au chap. 6,5 LinEAr Linéarisation, voir au chap. 6,6KFS-TM-BA_IA-def-2321 67 Français

Balance à deux gammes Confirmer sur , après on peut sélectionner les points de menu suivants avec . dESC Position du point décimal, sélectionnable 0, 0.0, 0.00, 0.000, 0.0000, 0.00000 inC div 1 inC 1 Lisibilité pour

sélectionnable 1, 2, 5, 10, 20, 50 inC 2 inC 5 inC 10 inC 20 inC 50 div 2 inC 1 Lisibilité pour

CAP CAP 1 Capacité de la balance (Max) 1. gamme de pesée CAP 2 Capacité de la balance (Max) 2. gamme de pesée Après la configuration ajuster le système de pesée.

CAL nonLin Ajustage, voir au chap. 6.5 LinEAr Linéarisation, voir au chap. 6.668 KFS-TM-BA_IA-def-2321 Français

Balance à plusieurs échelles Confirmer sur , après on peut sélectionner les points de menu suivants.

Position du point décimal, sélectionnable 0, 0.0, 0.00, 0.000,

inC div 1 inC 1 Lisibilité pour

sélectionnable 1, 2, 5, 10, 20, 50 inC 2 inC 5 inC 10 inC 20 inC 50 div 2 inC 1 Lisibilité pour

sélectionnable 1, 2, 5, 10, 20, 50 inC 2 inC 5 inC 10 inC 20 inC 50 CAP CAP 1 Capacité de la balance (Max) 1. gamme de pesée CAP 2 Capacité de la balance (Max) 2. gamme de pesée Après la configuration ajuster le système de pesée. CAL nonLin Ajustage, voir au chap. 6,5 LinEAr Linéarisation, voir au chap. 6,6 F3 APP Appuyez sur l’interrupteur d’ajustage

Sur les systèmes de pesage étalonnés l’accès au menu de configuration est bloqué. off Libre accès au menu de configuration (systèmes non étalonnables)

Dans un réglage étalonnable, les points de menu F 1 Grv et F2 dm sont bloqués.KFS-TM-BA_IA-def-2321 69 Français

13 Usage comme système de comptage

13.1 Relier la balance de comptage IFS avec la balance de référence EWJ à l'aide

du câble d'interface optionnel CCA-A01

Câble de l’interface TCCA-A01-A : 1 (connecteurs avec fil mince)

• Connecteur de l’interface RS-232 de la balance EWJ

• Connecteur de l'imprimante

2 (Connecteur avec fil épais)

• Connecteur de la balance IFS

Câble de l’interface TCCA-A02-B : 1 (connecteurs avec fil mince)

• Connecteur de l’interface RS-232 de la balance EWJ

• Connecteur de la lampe de signalisation CFS-A03

2 (Connecteur avec fil épais)

• Connecteur de la balance IFS

Il est possible d’utiliser simultanément la lampe de signalisation et l’imprimante.70 KFS-TM-BA_IA-def-2321 Français

13.2 Envoi manuel du poids d'unité moyen EWJ à la balance de quantités IFS

Dans le menu faire les réglages suivants: Allumer la balance et appuyer pendant l’autotest sur la touche MODE, F1 Unt. est affiché à l'écran. Appuyer sur la touche MODE autant de fois que nécessaire jusqu’à ce que l’affichage F3 Com apparaisse. Confirmer sur la touche 0, RS 232 est affiché Appuyer de nouveau sur la touche 0, P Send est affiché Appuyer de nouveau sur la touche 0, P mAnUAL ou Auto* est affiché Appuyer de nouveau sur la touche 0, b 9600 est affiché, confirmer sur la touche 0 F3 Com est affiché, sur la touche PRINT/ESC retourner dans le mode de pesage

• mAnUAL: Transférer le poids d'une seule pièce sur la balance IFS après avoir appuyé sur le connecteur PRINT

• La masse d'une seule pièce est automatiquement envoyée à la balance IFS

Déterminer le poids de pièce moyen: Mettre le poids de pièce connu sur le plateau de pesée de l'EWJ Appuyer sur la touche PCS, le nombre de pièce saisi comme dernier est affiché, p.ex. SP 10. Sélectionner le nombre de pièces correspondant avec MODE, p.ex. SP 100, confirmer sur la touche O, ------- est brièvement affiché, suivi par le nombre de pièce réglé, p.ex. 200.

• L'optimisation de la masse de référence n'est pas possible lorsque la masse d'une pièce est déterminée à l'aide de la balance EWJ.

• L'optimisation de la masse de référence n'est possible que lorsque la masse d'une pièce est déterminée à l'aide d'une balance IFS.KFS-TM-BA_IA-def-2321 71 Français

Envoyer le poids de pièce moyen à la balance de quantités IFS: Allumer IFS avec ON/OFF, en mode de pesée appuyer sur la touche F, le menu est appelé Appuyer sur la touche 2 aussi souvent jusqu’à ce que SAmPLE soit affiché Confirmer sur la touche F, rS232 ou SCALE* est affiché Appuyer de nouveau sur la touche F, SAmPLE est de nouveau affiché Retour au mode de pesée sur la touche +-ID Mettre le produit pesé sur la plateforme de l'IFS, le poids apparaît dans l'affichage Appuyer sur PRINT/ESC de l'EWJ, le poids de pièce moyen est transféré à l'IFS Le nombre de pièces correspondant est calculé et affiché automatiquement.

• rS232: Utilisation en tant que système de comptage

• Utilisation uniquement en tant que balance plate-forme IFS72 KFS-TM-BA_IA-def-2321 Français

13.3 Envoi automatique du poids de pièce moyen de la balance de référence

EWJ à la balance de quantités IFS Dans le menu faire les réglages suivants: Allumer la balance et appuyer pendant l’autotest sur la touche MODE, F1 Unt. est affiché à l'écran. Appuyer sur la touche MODE autant de fois que nécessaire jusqu’à ce que l’affichage F3 Com apparaisse. Confirmer sur la touche 0, RS 232 est affiché Appuyer de nouveau sur la touche 0, P Send est affiché Appuyer sur la touche 0, sélectionner Auto ou mANUAL* et confirmer sur la touche 0 b 9600 est affiché, confirmer sur la touche 0 et sur PRINT/ESC retourner dans le mode de pesage

• mAnUAL: Transférer le poids d'une seule pièce sur la balance IFS après avoir appuyé sur le connecteuron PRINT

• AUto: La masse d'une seule pièce est automatiquement envoyée à la balance IFS

Déterminer le poids de pièce moyen: Mettre le poids de pièce connu sur le plateau de pesée de l'EWJ Appuyer sur la touche PCS, le nombre de pièce saisi comme dernier est affiché, p.ex. SP 10. Sélectionner le nombre de pièces correspondant avec MODE, p.ex. SP 100, confirmer sur la touche 0, ------- est brièvement affiché, suivi par le nombre de pièce réglé, p.ex. 200.

Envoyer le poids de pièce moyen à la balance de quantités IFS: Allumer IFS avec ON/OFF, en mode de pesée appuyer sur la touche F, le menu est appelé Appuyer sur la touche 8 aussi souvent jusqu’à ce que SAmPLE soit affiché Confirmer sur la touche F, rS232 est affiché Appuyer de nouveau sur la touche F, SAmPLE est de nouveau affiché Retour au mode de pesée sur la touche +/- Mettre le produit pesé sur la plateforme de l'IFS, le poids apparaît à l'affichage Le poids de pièce moyen est automatiquement transféré à l'IFS Le nombre de pièces correspondant est calculé et affiché automatiquement.KFS-TM-BA_IA-def-2321 73 Français

13.4 Branchement du système de comptage au voyant de signalisation CFS-A03

13.5 Branchement du système de comptage à une imprimante optionnelle74 KFS-TM-BA_IA-def-2321

14 Déclaration de conformité

Vous trouvez la déclaration de conformité CE- UE actuelle online sous:

Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fournitures.
