DBI565PXXLS - Lave-vaisselle ASKO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Asko
Modèle	DBI565PXXLS

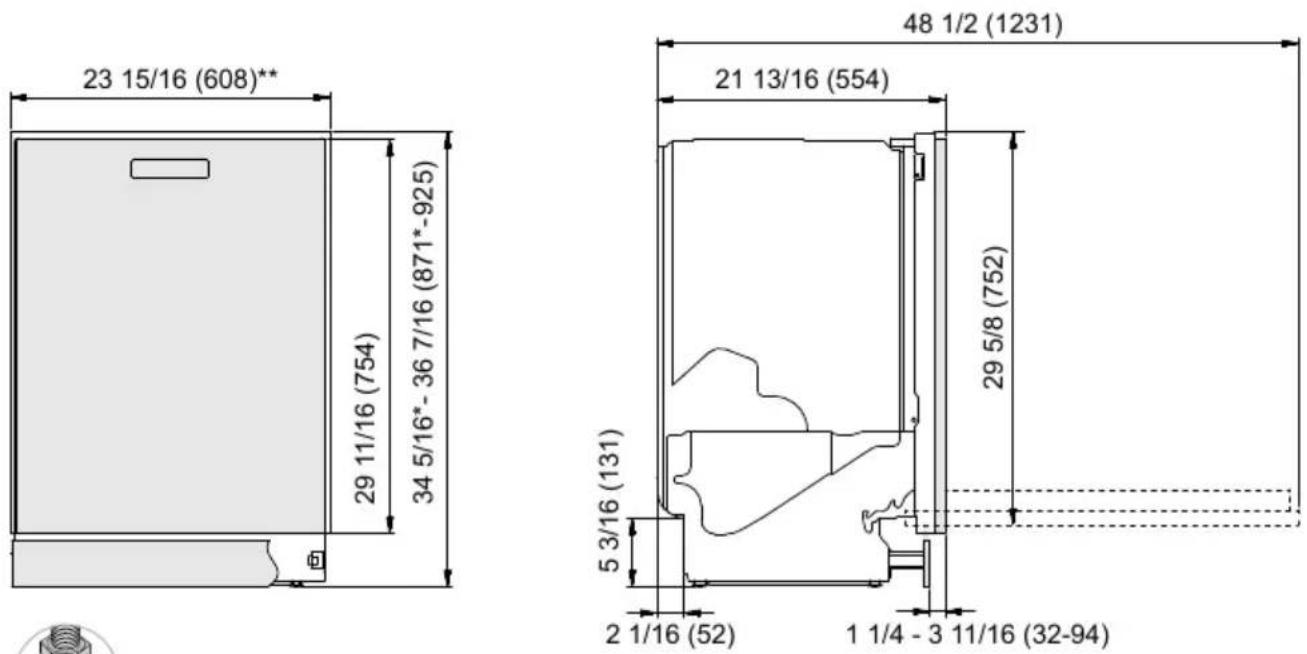

Hauteur	871 - 925 mm
Largeur	608 mm (avec kit finition) / 600 mm (sans)
Profondeur	554 mm
Poids	50 kg
Pression d'eau	0,03 - 1,0 MPa (4,2 - 140 psi)
Raccordement eau	Eau froide ou chaude (max 70 °C)
Cuve	Acier inoxydable
Capacité	14 couverts (standard)
Programmes	Normal, Auto, Intensif, Rapide Pro, Durée programmée, Hygiène, Prérinçage, Autonettoyage, Anti-odeur
Modes de programme	Vitesse, Vert, Nuit, Heat Boost (Intensif)
Options	Départ différé (1-24 h), Porte entrouverte
Connectivité	Wi-Fi 2,4 GHz, application ConnectLife
Fonction antidébordement	Oui (codes F54, F40)
Sécurité enfants	Oui (verrouillage automatique)
Niveau sonore	Non spécifié
Consommation d'eau (programme Normal)	3,0 gallons (11,4 L)
Consommation d'énergie (programme Normal)	0,6 kWh (eau froide)
Durée du programme Normal	1 h 40 (eau froide)
Classe énergétique	Non spécifiée
Réparabilité	Pièces détachées disponibles via service après-vente Asko
Garantie	2 ans (usage domestique)

FOIRE AUX QUESTIONS - DBI565PXXLS ASKO

Comment installer le lave-vaisselle Asko DBI565PXXLS ?

Suivez le guide d'installation fourni. Assurez-vous que les raccordements électriques, d'eau et de vidange sont effectués par un professionnel. Le lave-vaisselle peut être encastré sous un plan de travail. Pensez à retirer la protection de transport sur la porte avant la première utilisation.

Quels programmes de lavage sont disponibles ?

Les programmes incluent Normal, Auto, Intensif, Rapide Pro, Durée programmée, Hygiène, Prérinçage, Autonettoyage et Anti-odeur. Chaque programme a des réglages de température et de durée adaptés à différents types de vaisselle et degrés de saleté.

Comment connecter le lave-vaisselle à l'application ConnectLife ?

Téléchargez l'application ConnectLife, créez un compte, puis ajoutez l'appareil en scannant le code QR sur la plaque signalétique. Activez le Wi-Fi sur le lave-vaisselle en maintenant enfoncé le bouton Wi-Fi pendant 3 secondes. Suivez les instructions dans l'application.

Que faire si le lave-vaisselle affiche un code d'erreur F11 ?

Le code F11 indique un problème de sortie d'eau. Vérifiez que les filtres ne sont pas obstrués et que la pompe de vidange n'est pas bloquée. Consultez le chapitre Dépannage de la notice. Si le problème persiste, contactez le service après-vente.

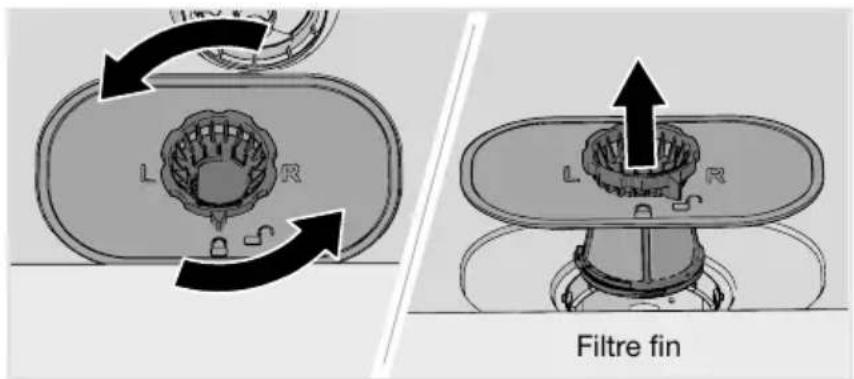

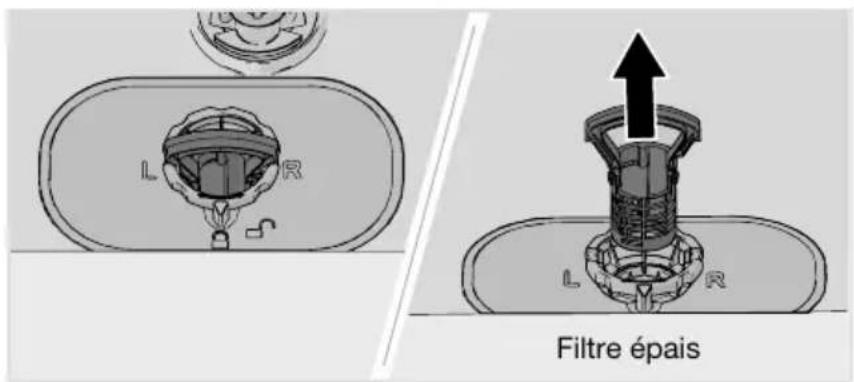

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le filtre épais en le soulevant par la poignée, videz-le et nettoyez-le. Le filtre fin se déverrouille en tournant l'anneau dans le sens des aiguilles d'une montre. Nettoyez-le sous l'eau courante. Remettez toujours les filtres en place correctement.

Quelle quantité de produit de rinçage dois-je utiliser ?

Le réglage du produit de rinçage peut être ajusté de 0 à 5. Le réglage usine est 4. Si la vaisselle présente des traces d'eau, augmentez le dosage. Si un film collant blanc/bleu apparaît, réduisez-le. Pour une eau très douce, diluez le produit de rinçage avec de l'eau.

Comment activer la sécurité enfants ?

Dans le menu Réglages, activez l'option 'Sécurité enfants auto'. Vous pouvez aussi la désactiver temporairement en maintenant enfoncés les boutons de sélection pendant 3 secondes. Cela empêche les enfants de démarrer le lave-vaisselle.

Puis-je utiliser des pastilles tout-en-1 ?

Oui, mais activez le réglage TAB dans les Réglages si la pastille contient du produit de rinçage. Les pastilles ne sont pas recommandées pour les programmes de moins de 75 minutes. Pour de meilleurs résultats, utilisez un détergent séparé et du produit de rinçage.

Comment vidanger l'eau restante pour un transport ?

Avant de transporter le lave-vaisselle, éliminez toute l'eau. Lancez le programme Prérinçage, puis ouvrez la porte et retirez les filtres. Utilisez une éponge pour absorber l'eau résiduelle. Débranchez l'appareil et coupez l'arrivée d'eau.

Où puis-je trouver la plaque signalétique du lave-vaisselle ?

La plaque signalétique se trouve sur le côté de la porte ou sur le cadre intérieur. Elle indique le numéro de modèle, le numéro d'article et le numéro de série. Gardez ces informations pour le service après-vente.

MODE D'EMPLOI DBI565PXXLS ASKO

Déclaration d'expositionauxrayonnements delaFCC......

3Votrelave-vaisselle......

4Mesuresdesécuritéimportantes......

4DéclarationdeconformitédelaFCC......

4

4GéDéslébésér.WiFiexistant/ActiverWiFi....

5Séexirétérantants.... 26

5Sécuritéenfants......

5Installation....

5Fonctionantidébordement......

5Emballage....

6Miseaurebut......

6Symbolessurl'appareil......

7Avantlepremierlavage......

7Duretédel'eau....

7Réglagesdebase......

8Versezliquiderinçage......

9Lavageplusécologique......

9Pouréconomiserdel'énergieetdel'eau.....

10Chargementdulave-vaisselle......

10Vaisselledélicate....

10Lechargementaffectelesrésultats......

11Lespaniersdulave-vaisselle......

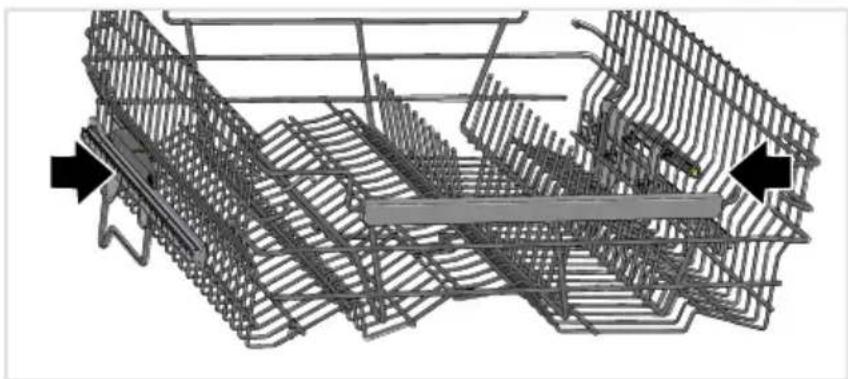

12Paniersupérieur......

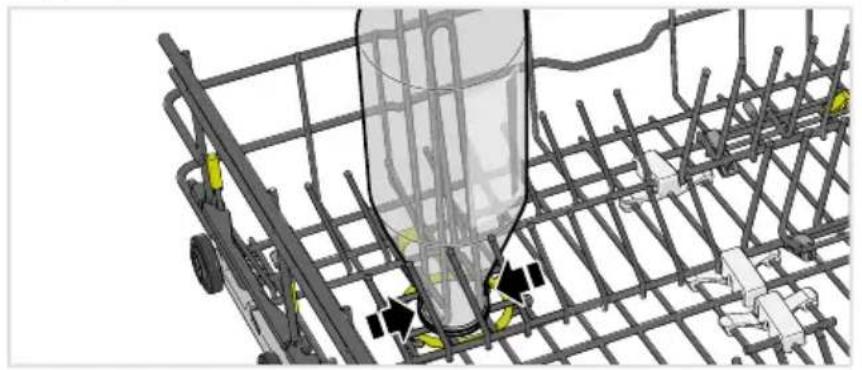

14Panierinférieur....

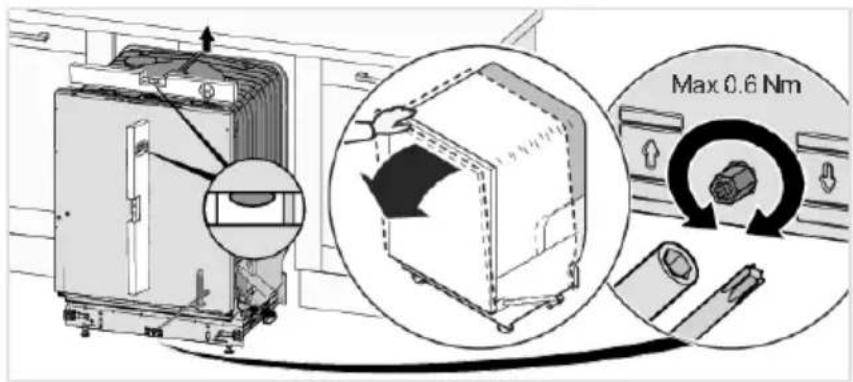

15ParAurète la heat seuret glisser le lave-vaisselle

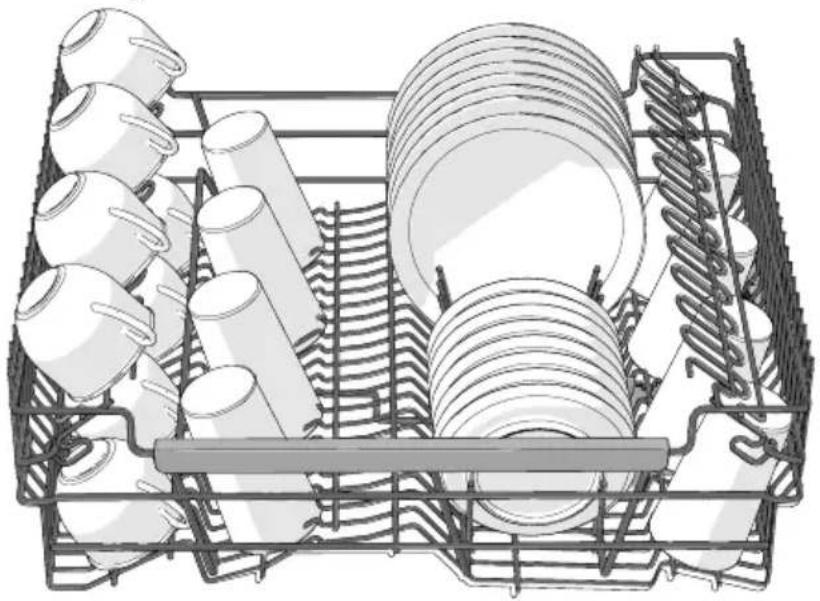

17Chargelaoerante....

18Utiliserlelave-vaisselle......

18Ajoutdedétergent......

19ModeMarche/Veille......

19Sélectionnerunprogramme......

20Sélectionnezunmodedeprogramme......

21 Sélectiondesoptions......

21 Marche/Arrêt......

22VoyGaathétalimitée-Appareilsausage...... domestiqueetprofessionnel......

22

23Pannedecourant......

23Unefoisleprogrammeterminé...... Serviceaprèsexpirationdelagarantie

23 limitée....

23Viderlelave-vaisselle......

24Tableaudesprogrammes......

25Connectl

25Connexio

26Contrôleà

26Démarrag

26Jumelerd

26

26Supprime

28Réglages

31Entretien

31Versezliq

31Nettoyerle

32Nettoyage

33Nettoyage

33LancezAl

34Éliminezle

34Stockage

35Dépanna

36Généralité

42WiFi......

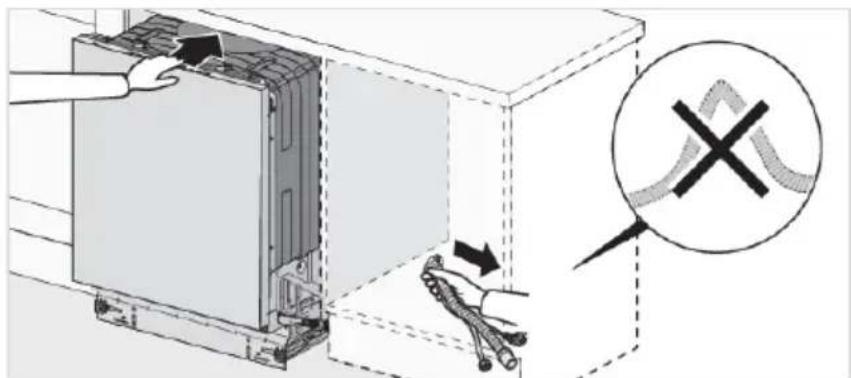

44Guided'ir

44Mesuresc

45Protection

45Kitdefiniti

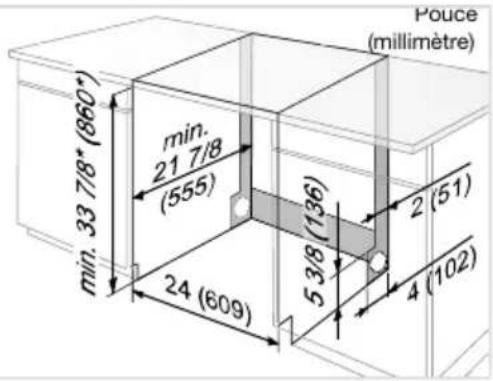

46Placerlela

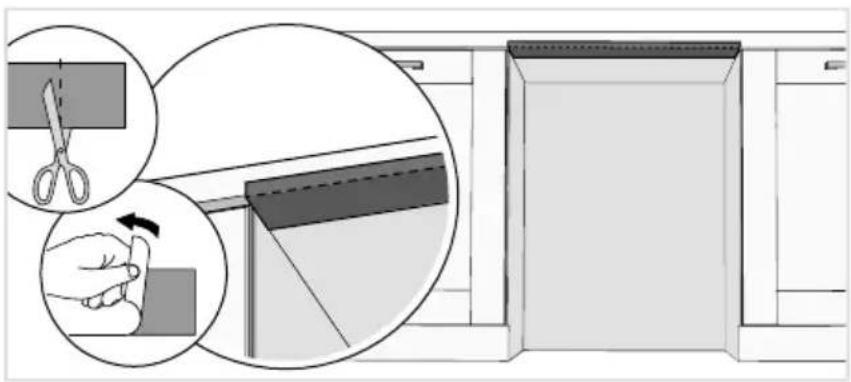

46Posedufil

47

48Raccordc

49Connexio

50Connexio

51Fixationdu

52Voyantd'é

53Protection

54Service

54

54Articlesex

55Exclusion

55Serviceap

56

56Nombred

57Renseigr

57Donnéest

BienvenuedansnotrefamilleASKOgrandissante!

Nous sommesfiersdenosappareilsélectroménagers. Nousespéronsquecetappareilvous apporterauneaideappréciéeetfiablepourdenombreusesannéesàvenir.

Veuillez lire le mode d'emploi avant d'utiliser cet appareil. Il comprend des conseils généraux, des informations sur les réglages et les ajustements que vous pouvez faire, et l'ailleurefaçonde prendresoin devotre appareil.

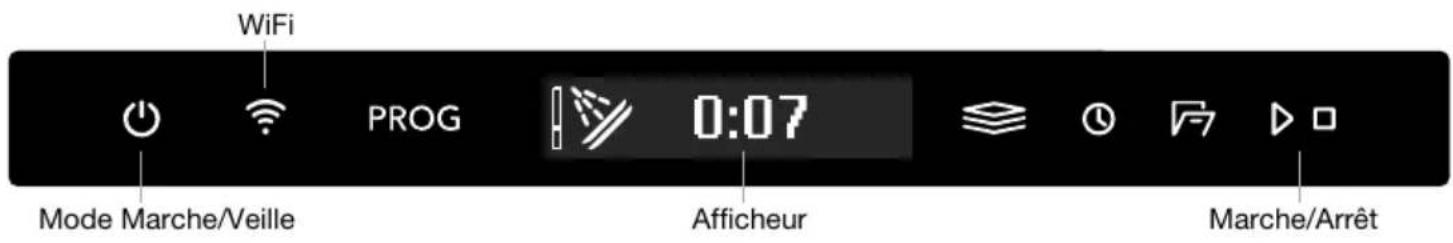

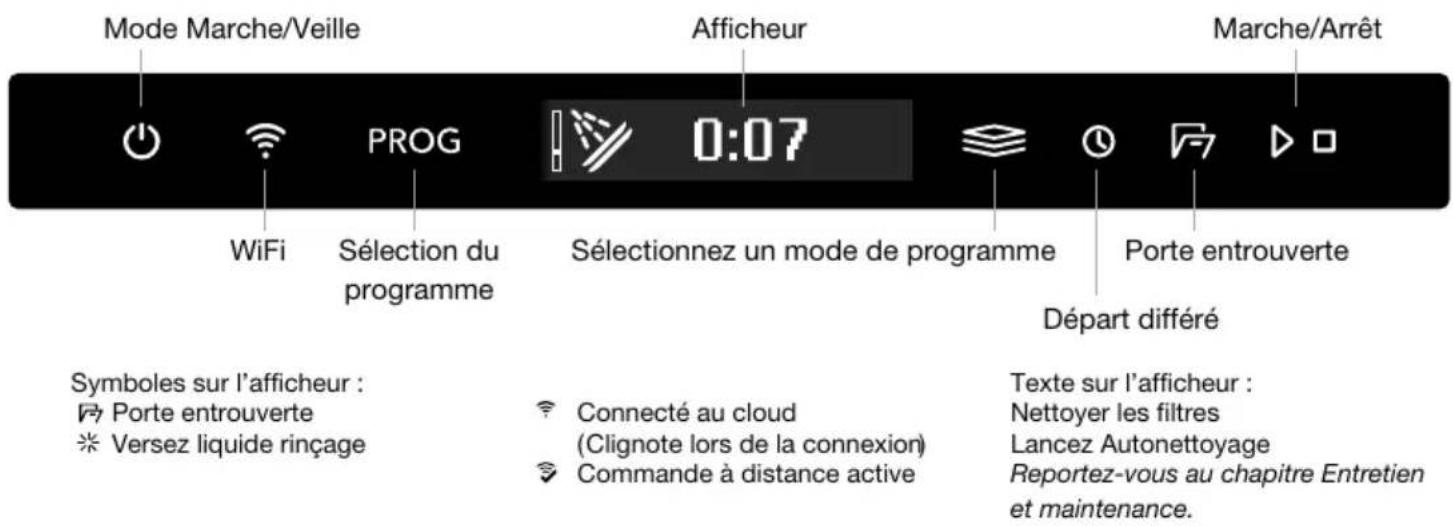

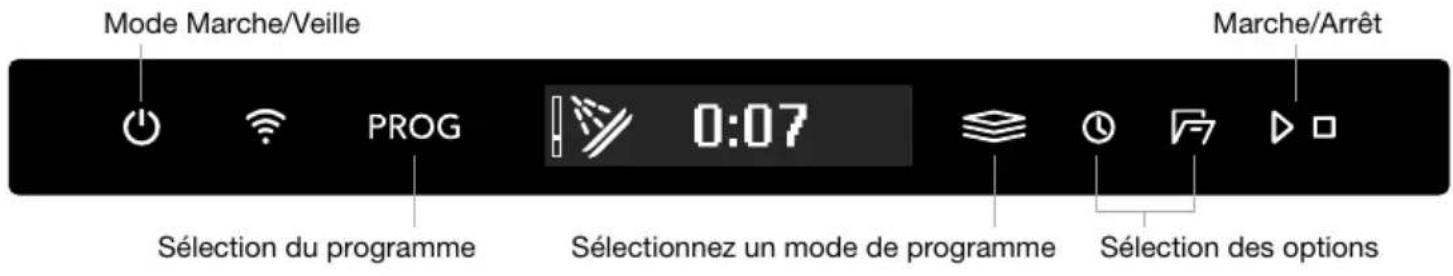

Mode Marche/Veille WiFi PROG Sélection du programme Afficheur 0:07 Sélectionnez un mode de programme Marche/Arrêt Porte entrouverte Départ différé Symboles sur l'afficheur : Porte entrouverte Versez liquide rinçage Connecté au cloud (Clignote lors de la connexion) Commande à distance active Texte sur l'afficheur : Nettoyer les filtres Lancez Autonettoyage Reportez-vous au chapitre Entretien et maintenance.

Installez le lave-vaisselle (reportez-vous au chapitre Guide d'installation). Puis, ouvrez la porte et appuyezsur.

"Welcome to your ASKO. First time setup." s'affiche lors de la première mise en marche du lave-vaisselle.Ilestimportantdechoisirlesbonsréglagespourunmeilleurrésultat.Voirpage7.

Vous pouvez contrôler celave-vaisselle à distance avec votretéléphone intelligent outablette. Connectez lelave-vaisselle à votrerése ausans filet jumelez-leâ votretéléphone intelligent ou tablette pour contrôler le lave-vaisselle à distance et le mettre en marche à l'aide de l'application ConnectLife. Utilisez l'application pour trouver des informations, modifier les réglages et surveiller lelave-vaisselle.(Lelave-vaisselle peut toujours être utilisés sans l'application.)

CONSERVERCESINSTRUCTIONS

ATTENTION!

Respectezlesprécautionsdebasesuivantespourutiliservotrelave-vaisselle:

• Liseztouteslesinstructionsavantd'utiliservotrelave-vaisselle.
  • N'utilisez le lave-vaisselle que pour l'usage prévu.
• Utilisez uniquement des détergents ou des agents mouillants recommandés pour l'utilisation dulave-vaisselleetgardez-leshorsdelaportéedesenfants.
• Pendantlechargementdevaisselle:

- posez les objets tranchants de telle façon qu'ils n'endommagent pas le joint de la porte et -placezlescouteauxtranchantsaveclemancheverslehautpourréduirelerisquede blessures.

- Ne lavez pas d'ustensiles en plastique, sauf s'ils portent une mention du type « Convient pourlelave-vaisselle ». Sicen'estpaslecas, vérifiezlesrecommandationsdufabricant.

- N'utilisezlelave-vaissellequesitouslespanneauxontenplace.

- Nemodifiezpaslescommandesdelamachine.

- Ne jamais forcer la porte ou les glissières du lave-vaisselle, par ex. en s'asseyant ou en montantdessus.

•Nelaissezpasdesenfantsjouersuroudanslelave-vaisselle.

- Dans certaines conditions, un système d'eau chaude inutilisé depuis au moins deux semaines peut produire de l'hydrogène. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système n'a pasétéutilisépendantdeuxsemaines,ouvreztouslesrobinetsd'eauchaudeetlaissez couler l'eau pendant plusieurs minutes avant d'utiliser le lave-vaisselle. L'hydrogène éventuellementaccumuléseraainsilibéré.Cegazétantinflammable,nepasfumerniproduire uneflammenuependantcetteopération.

- Retirezlaportedulave-vaissellelorsquevousmettezlelave-vaissellehorsserviceouque vouslejetez(desortequedesenfantsnepuissentpasrestercoincésàl'intérieur).

- Lisez les instructions de mise à la terre dans le guide d'installation.

DéclarationdeconformitédelaFCC

Cet appareil est conforme à l'article 15 de la réglementation de la FCC. L'utilisation de cet appareil est soumise à la condition qu'il ne génère pas d'interférences nuisibles.

Déclaration d'expositionauxrayonnementsdelaFCC

Cetéquipementestconformeaux limites d'expositionaux rayonnements de la FCC établies pour un environnement non contrôlé. Cetéquipement doit être installé et utilisé avec une distance minimale de 8" (20cm) entre leradiate autotrecorps.

Généralités

• Nefaitespasfonctionnerlelave-vaissellependantvotreabsence.
• N'entreposez jamais de matières combustibles, d'essence ou tout autre liquide ou vapeur inflammableàproximitédecetappareiloudetoutautreappareil.
• Débranchez l'alimentation électrique du lave-vaisselle avant toute réparation ou entretien.

- Confieztoujourslesréparationsàuntechnicienqualifié.

ATTENTION!

PROPOSITION65POURRESIDENTSDELACALIFORNIE

CanceretTroublesdel'appareilreproducteur-www.P65Warnings.ca.gov

Sécuritéenfants

• Toujourséloignerlespetitsenfantslorsquelaporteestouverte. Desrésidusdedétergents pourraientsetrouverdansl'appareil.
• Fermeztoujourslaporteetdémarrezlelave-vaisselledèsquevousavezverséledétergent.
• En cas de contact avec les yeux, rincez abondamment à l'eau pendant au moins 15 minutes.
• Siunenfantavaledudétergentouduproduitderinçage, donnez-luiàboireimmédiatement (un ou deux verres de lait ou d'eau, par exemple). N'essayez pas de le faire vomir. Consultez unmédecinimmédiatement: appelezlecentreantipoison.

ATTENTION!

Lesdétergentspourlave-vaisselleetlesproduitsderinçagesontcorrosifs;gardez-leshorsde portéedesenfants.

Sécuritéenfants

Pouréviterquelesenfantsdémarrentlelave-vaisselle,activezlaSécuritéenfantsauto.Reportez-vous auchapitreRéglages.Vouspouvezégalementactiveretdésactivertemporairementlafonction Sécuritéenfants.Maintenezlesboutonsetenfencespendanttroissecondes.

Installation

VoirlasectionGuided'installation.

Fonctionantidébordement

Le dispositif de protection antidébordement commence à pomper la machine et coupe l'alimentation en eau si le niveau d'eau dans le lave-vaisselle dépasse le niveau normal. Si le dispositif de protection antidébordement est déclenché, F54 (Trop d'eau admise) apparaît sur l'afficheur. Fermez le robinet et communiquez avec votre centre de service le plus proche. (Pour éviter les fuites d'eau à l'extérieur du lave-vaisselle, ne retirez pas la fiche de la prise murale jusqu'à ce que le robinet du système d'alimentationeneausoitfermé!)

Emballage

L'emballage extérieur protège le produit pendant le transport. L'emballage est recyclable. Séparez les différents matériaux d'emballage pour réduire le gaspillage et l'utilisation de matière première. Votremagasinvendeurpeutsechargerdurecyclageouvousorienterverslecentreleplusproche. L'emballagesecompose:

• Cartononduléfabriquéàpartirdematériauxrecyclésà 100%.
• Polystyrèneexpansé(EPS)sansfluorouchloreajouté.

Mesuresdesécuritéimportantes

•Supportsenboisnontraité.
- Plastiquedeprotectionàbasedepolyéthylène(PE).

Miseaurebut

Ce lave-vaisselle est fabriqué et marqué en vue d'un recyclage aisé. Lorsque le lave-vaisselle arrive au bout de sa durée de vie utile, il doit être rendu hors d'usage avant sa mise au rebut. Dégagez le cordond'alimentationetcoupez-leaupluscourt.

Contactezlesautoritéslocalespourconnaîtrelelieuetlaméthodederecyclage.

Symbolessurl'appareil

Lisezlemanueld'utilisation.

REMARQUE!

Suivezattentivementcesinstructionspourévitertouteblessurecorporelleettoutdommage matériel, etpourconservervosdroitsdegarantie.

Duretédel'eau

Pourobtenirdesrésultatsdelavagesatisfaisants, lelave-vaisselledoitêtrealimentéeneau douce (eauàfaibleteneurenminéraux). L'eautrèscalcairelaisseunvoileblancsurlavaisselleet l'appareil.

Contrôledeladuretédel'eau

Vérifiez la dureté de l'eau auprès de votre réseau de distribution. C'est important pour déterminer laquantitédedétergentetdeproduitderinçage.

Engénéral, plus l'eauest calcaire, plus il faut dedéter gent et de produit derinçage.

Réglagesdebase

Ouvrezlaporte.Appuyezsur.

"Welcome to your ASKO. First time setup." s'affiche. Il est important de choisir les bons réglages pour un meilleur résultat.

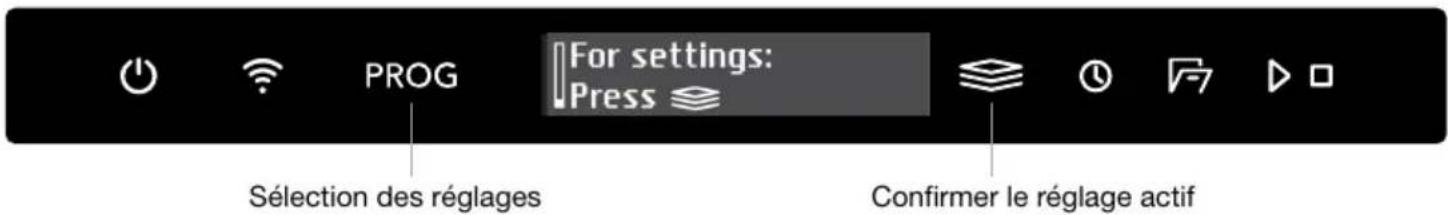

Sélectionnezleréglageàl'aide de Confrezleréglages sélectionnéenappuyantsur.

Réglages
		Sélectionnezlalangueàafficher.Langue1.
2.	Réglezniveauliquiderinçage0/1/2/3/4/5Réglagepré-sélectionnéàl'usine:4	Leséchageestplusrapideetdemeilleurequalitésivousutilisezduproduitderinçage.Lerésultatseraencoremeilleursilavaissellen'apasdetaches.Ledistributeurdeproduitderinçagepeutêtredoséde0(aucun)à5(grandequantité).
3.	TABOn/Off(Détergenttout-en-1)Réglagepré-sélectionnéàl'usine:Off	Activezceréglagesiledétergenttout-en-1contientduproduitderinçage.Ceréglageréduitledosageduproduitderinçage.

Pourchangerceréglage, voirlechapitreRéglages.

Remplissezlecompartimentpourliquidederinçageavecunproduiderinçagesivousavez sélectionnéLiquiderinçage 1-5.

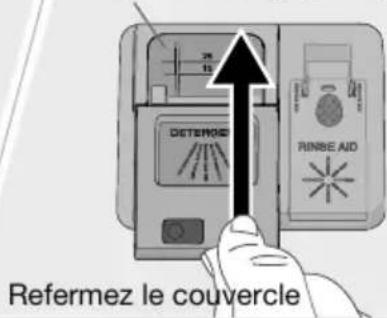

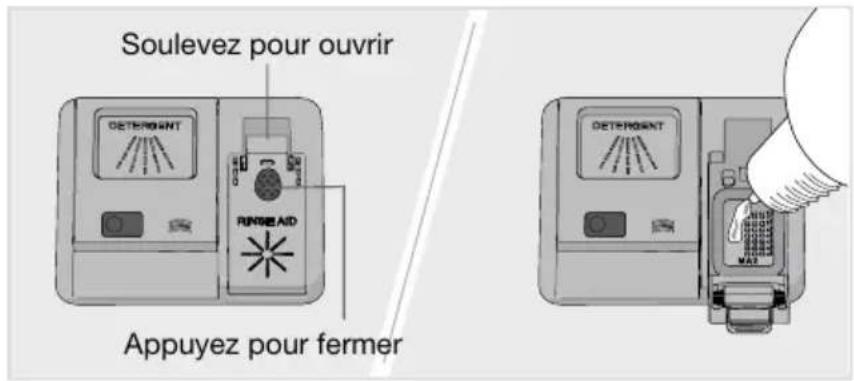

Soulevez pour ouvrir DETERGANT RINSE AID Appuyez pour fermer DETERGANT MAZ

1. Ouvrezlecompartimentàproduitderinçage.
2. Remplissez soigneusement de produit de rinçage jusqu'au niveau indiquant MAX
3. Éliminezleliquidederinçageayantdébordéducompartiment.
4. Refermezcorrectementlecouvercle.

Pouréconomiserdel'énergieetdel'eau

Dans un environnement résidentiel, l'utilisation d'un lave-vaisselle requiert généralement moins d'énergieet d'eauquele lavagedelavaisselle à lamain.

Nerincezpaslavaisselleàl'eaucourante

Nerincezpaslavaissellesouslerobinet,carcelaentraînerauneaugmentationdelaconsommation d'énergie et d'eau. Éliminez simplement un maximum de restes de nourriture avant de la placer au lave-vaisselle.

Choisissezundétergentécologique

Lisezlesmentionsrelativesàl'environnementsurl'emballage!

Au-delàdesonimpactsurl'environnement, unexcèsdedétergentetdeproduitderinçagepeut nuireaurésultatdulavage.

Faitesfonctionnerunlave-vaisselleentièrementchargé

Économisez de l'énergie et de l'eau en attendant que le lave-vaisselle soit plein avant d'exécuter unprogramme. UtilisezleprogrammePrérinçagepourrincerlavaissellesivousnotezuneodeur désagréable.

Vous pouvez également utiliser le programme Anti-odeur pour réliminer les mauvaises odeurs de vaissellesale laisséed dans le lave-vaisselle.

Réduisezlatempératuredesprogrammes

Lorsquelavaissellen'estpastrèssale,choisissezunprogrammeavecunetempératureréduite.

Sélectionnezleprogrammedelavage–Eco

Ceprogrammeestleplusefficaceentermesdeconsommationd'énergie.

Sélectionnezunmodedeprogramme-Vert

Le lave-vaisselle a différents modes de programme. Pour économiser l'eau et l'énergie, utilisez le modeVert.(Disponibleavec:Normal)

Sélectiondesoptions-Porteentrouverte

Laqualitéduséchageestmeilleuresivousutilisezl'optiondePorteentrouverte,quiouvre automatiquementlaportedulave-vaisselle.Attendezquelelave-vaisselleindiquequeleprogramme estterminéetquelavaisselleaitrefroidiavantdeviderlelave-vaisselle.

Raccordementàl'eaufroide

Raccordezlelave-vaisselleàl'alimentationeneaufroidesil'habitationestchaufféeaumazout,à l'électricitéouaugaz.

Raccordementàl'eauchaude

Raccordez le lave-vaisselle à l'alimentation en eau chaude (max. 160 °F (70 °C)) si le bâtiment est chauffé au moyen d'un système de chauffage écoénergétique comme le chauffage centralisé, solaire ou géothermique. Le raccord à l'eau chaude permet de limiter la durée du lavage et la consommation d'énergie.

REMARQUE!

Nedépassezpaslatempératureautorisée. Certainsplatsdecuissonnesupportentpasles chaleurs trop élevées. Reportez-vous à la section Vaisselle délicate dans le chapitre Chargement dulave-vaisselle.

Chargementdulave-vaisselle

Vaisselledélicate

Certainsrécipientsdecuissonneconviennentpasaulave-vaisselle, pour différentes raisons. Certains matériauxnesupportentpasleschaleurstropélevéesoupeuventêtreabîmésparledétergentpour lave-vaisselle.

Prenezlesprécautionsnécessaires, parex., avec clavaisseller réalisée à l'amain, les décorations fragiles, les verres fragiles/en cristal, l'argent, le cuivre, l'étain, l'aluminium, le bois et le plastique. Vérifiezsilamention «Convient pour le lave-vaisselle» est inscrite.

Décorationsfragiles

Laporcelaineàdécorsnonvernis(rugueuxautoucher)nedoitpasêtrelavéeaulave-vaisselle.

Cristal/Verre

Utilisezunprogrammeàbassetempératurepourlaverlavaisselleencristal.Veillezàutiliserune petitequantitédedétergentetàplacerlavaisselledemanièreàcequelespiècesnesetouchent paspendantlelavage.

Leséchageestplusrapideetdemeilleurequalitésivousutilisezduproduitderinçage. Lerésultat seraencoremeilleursilavaissellen'apasdetaches.

Leverrepeintàlamain, ainsiquelavaisselleancienneetlesobjetstrèsfragilesnedoiventpasêtre lavésdanslelave-vaisselle.

Argenterie

Évitez tout contact entre l'argenterie et l'acier inoxydable pour prévenir une décoloration de l'argenterie.

Pouréviterlestracesouleternissement, séparezlavaisselleselonlemétal, commel'argent, l'acier inoxydableetl'aluminium.

Aluminium

L'aluminium peut se ternir au lave-vaisselle. Cependant, les ustensiles en aluminium de bonne qualité supportentlelave-vaisselle, mêmes'ilseternissentunpeu.

Couvertsàmanchecollé

Certainescollesnerésistentpasaulave-vaisselle. Lesmanchesrisquentalorsdesedétacher.

Lechargementaffectelesrésultats

Chargezsoigneusementlavaissellepourvousassurerdesmeilleursrésultatsdelavageetde séchage et de la plus faible consommation d'énergie et d'eau possible. Donnez à votre lave-vaisselle la chance d'atteindre et de nettoyer toutes les surfaces, ainsi que de sécher la vaisselle le plus possible.

• Dirigezlessurfacesalesversl'intérieuretverslebas!
  • Lavaissellenedoitpasêtreempilée.
• Inclinez la vaisselle ayant des parties creuses, comme les tasses, pour garantir l'évacuation de l'eauderinçage. C'estégalement important pour les articles en plastique.
• Placezlepaniersupérieurdanslapositionlaplushautesilesassiettessonttrèsgrandes.
• Assurez-vous que les petits éléments ne tombent pas dans le panier du lave-vaisselle. Placez-les dansletiroiràcouverts.

REMARQUE!

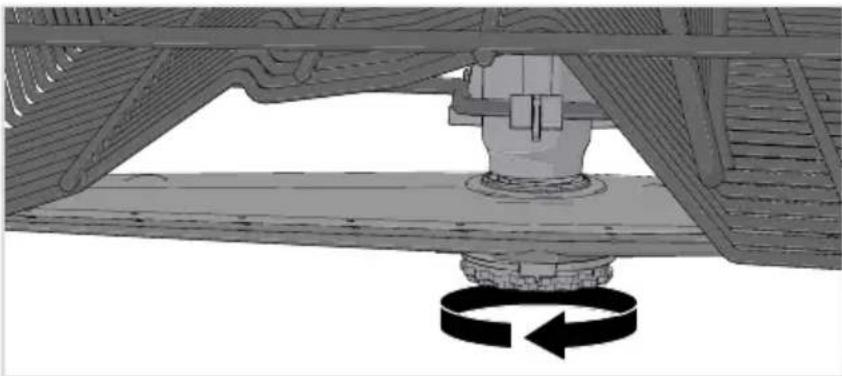

Vérifiezsilesbrasgicleurspeuventtournerlibrement.

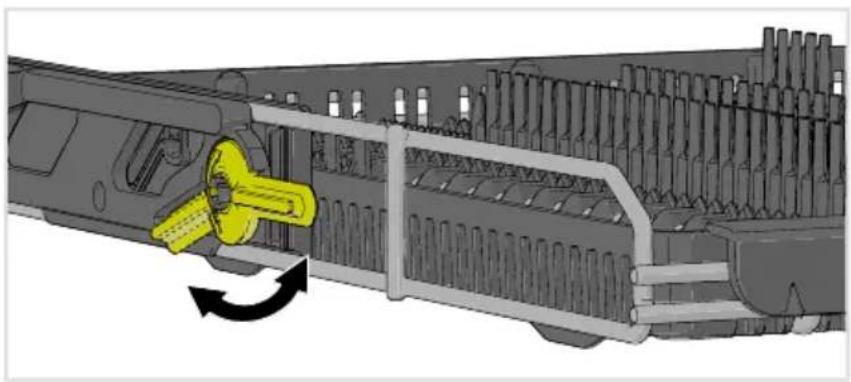

Chargementdulave-vaisselle

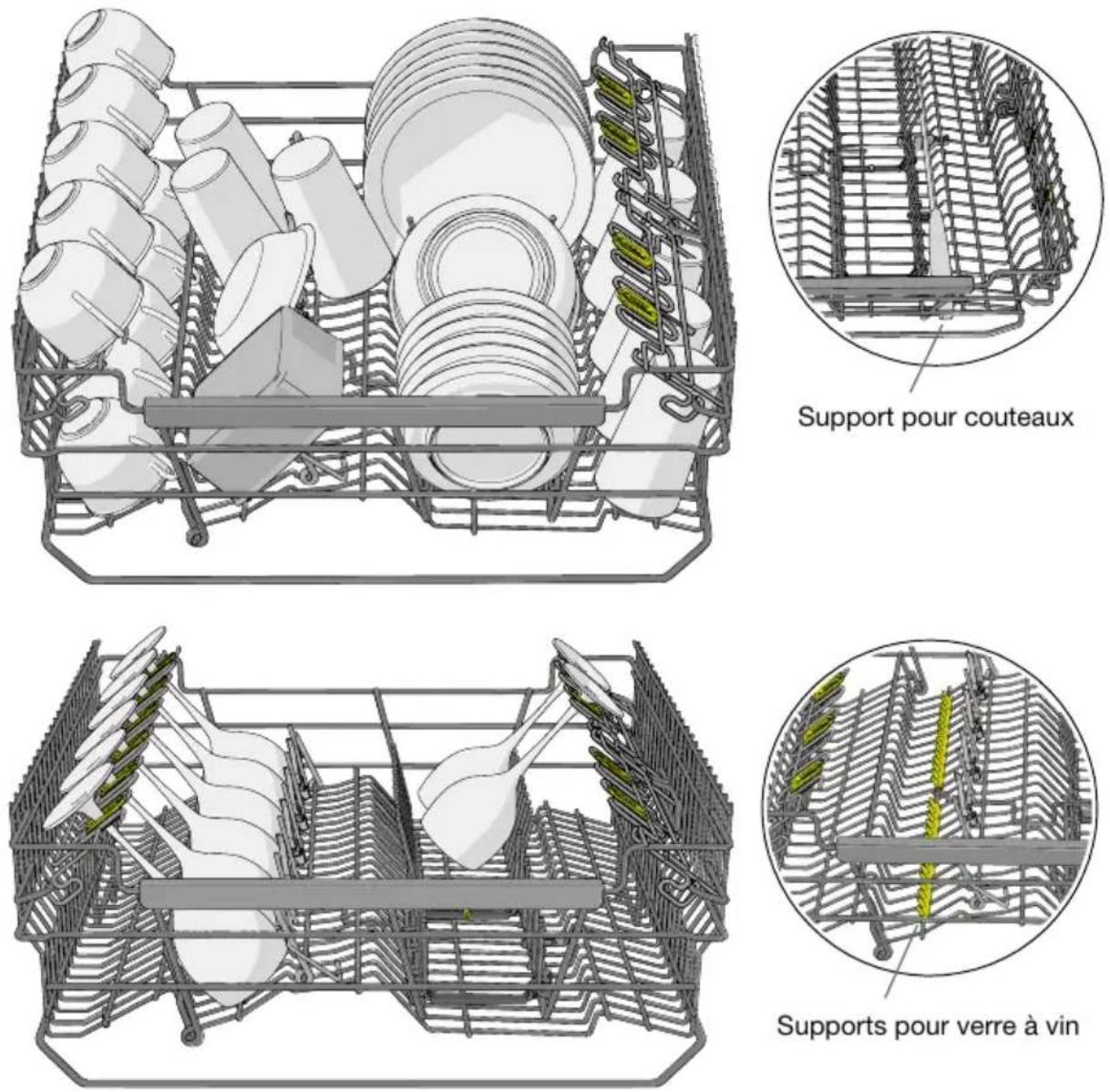

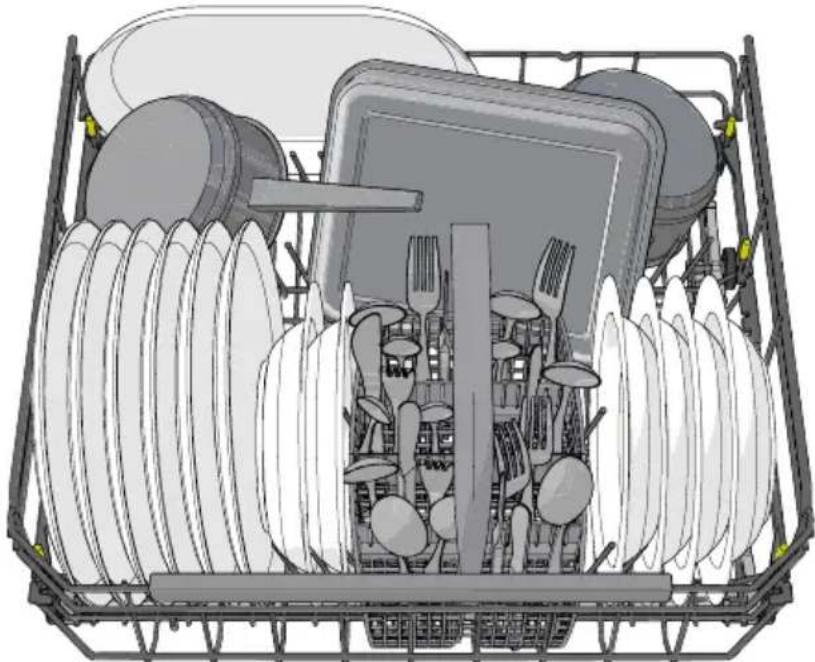

Lespaniersdulave-vaisselle

Lelave-vaisselleestéquipéd'untiroiràcouverts, d'unpaniersupérieuretd'unpanierinférieuravec unpanieràcouverts.

Lespanierspeuventêtredifférentsselonlelave-vaisselle.

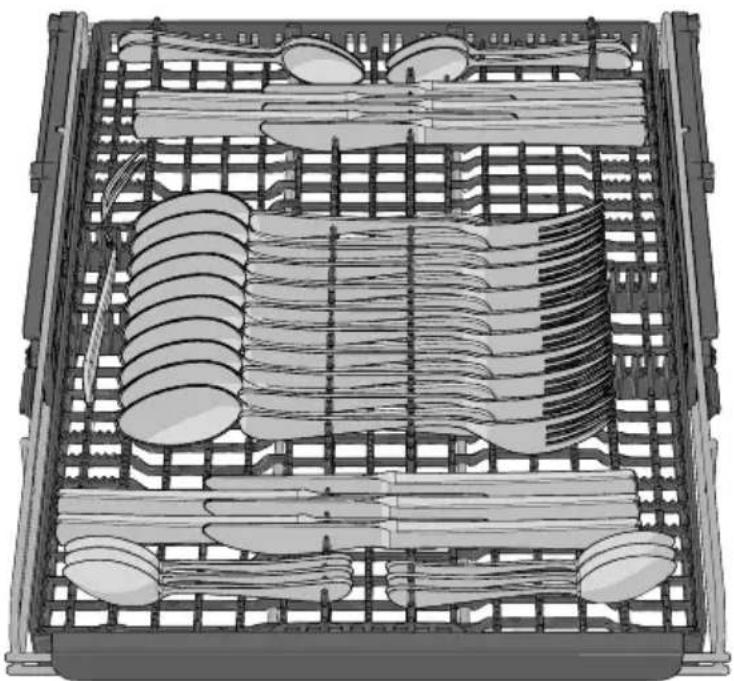

Tiroiràcouverts

Letiroiràcouvertsdisposed'unespacepourlescouverts,leslouches,fouets,couvertsdeservice, etc.

Évitezdeplacerdesobjetshautsdansletiroiràcouverts. Ilspeuventbloquerlebrasgicleurdu haut.

1. Tirezletiroir à couverts.

2. Tirez les deux poignées de verrouillage situées de part et d'autre pour lever le tiroir à couverts.

1. Lepaniersupérieurdoitsetrouverdanslapositionlaplusbasse.

2. Tirezletiroiràcouverts.

3. Glissez les deux poignées de verrouillage situées de part et d'autre en avant et en arrière pour leverletiroiràcouverts.

Chargementdulave-vaisselle

Mettezlesverres, tasses, bols, coupelles à painetsous-tasses dans le paniers supérieur. Dirigez les surfaces sales vers l'intérieur et vers le bas! Les verres à vin se posent sur le support pour verres à vinetlascouteaux dans les supportsurladroite.

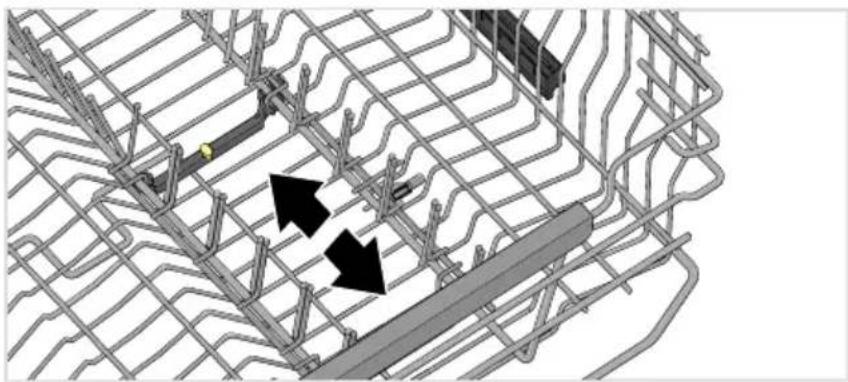

Supportspourassiettesréglables

Lessupportspourassiettesréglablespeuventêtrerapprochéspours'adapteràlavaisselle.

Pourreleverlepaniersupérieur

1. Retirezlepaniersupérieur.
2. Saisissez-ledepartet d'autreetsoulevez-le.

Pourabaisserlepaniersupérieur

1. Retirezlepaniersupérieur.
2. Saisissezlescôtésdupaniersupérieur avec les deux main set appuyez sur les deux poignées de verrouillage pour abaisser le paniers supérieur.

Chargementdulave-vaisselle

Panierinférieur

Mettezdanslepanierinférieurlesassiettes, plats, récipientsetcouverts(danslepanieràcouverts).

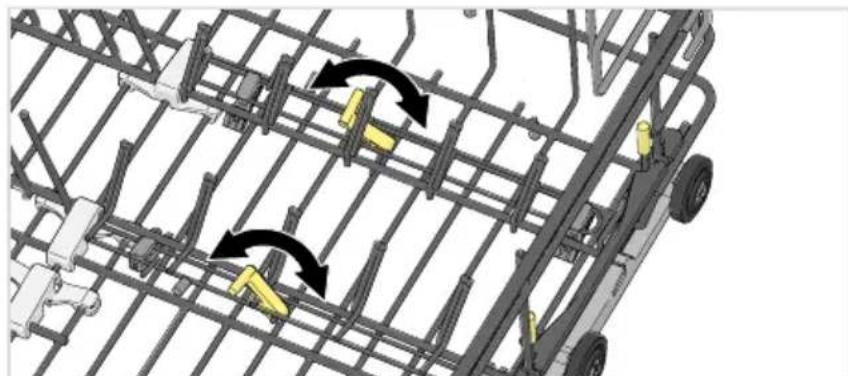

Lessupportspourassiettesréglablespeuventêtreajustésenfonctiondelavaissellequevous devez laver. Pour extraire les supports, poussez-les vers l'intérieur, puis relevez-les. Les supports pourassiettespeuventégalementîtrerepliéspourfaciliterlechargementdescasserolesetdes bols.

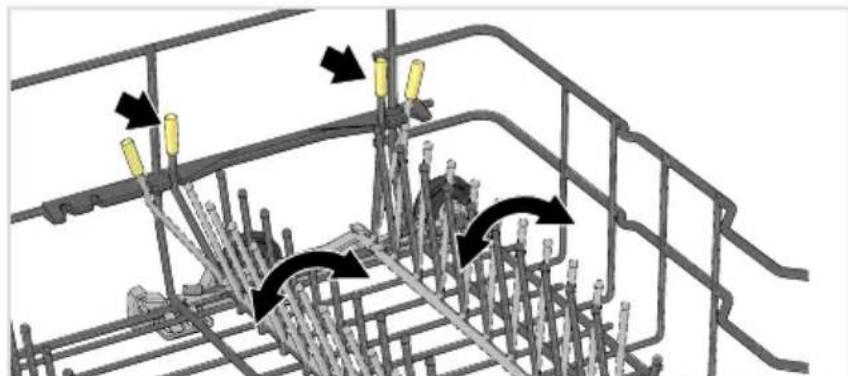

À l'arrière du côté droit du panier inférieur, les supports pour assiettes peuvent être rapprochés pour fournirplusd'espacepour, parexemple, unplatengrèsouunecasseroleprofonde.

Supportpourvasesetbouteilles

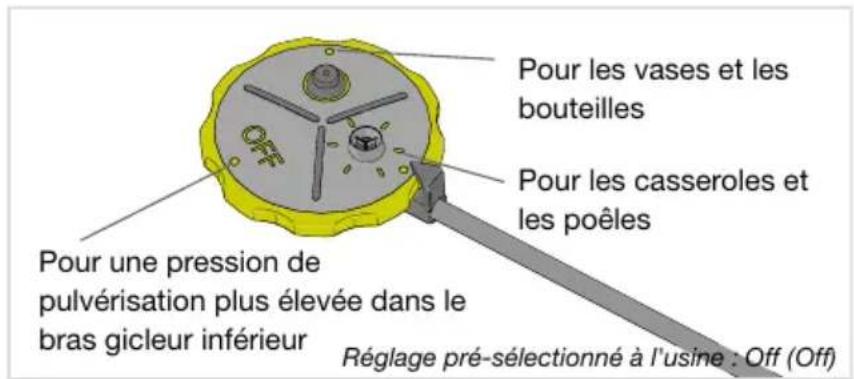

Zonesdepuissanceréglables

Vous pouvezouvrirlesdeuxzonesdepuissanceréglablesdulave-vaissellededeuxfaçons différentes,oulesfermer.

Pour les vases et les bouteilles Pour les casseroles et les poêles Pour une pression de pulvérisation plus élevée dans le bras gicleur inférieur Réglage pré-sélectionné à l'usine : Off (Off)

Laissez les zones de puissance ouvertes si vous voulez un débit d'eau accru où, par exemple, vous avez placédescasserolesetdespoêlesoudesvasesetdesbouteilles. Fermezleszones du lave-vaissellesivoussouhaitezunepressiondepulvérisationplusélevéedanslebrasgicleur inférieur.

Lavagedesgrandesassiettes

Vous pouvez ajuster le panier inférieur pour placer des assiettes d'un diamètre de 9 3/4-13 3/4" (25-35cm)endéplaçantlessupportspourassiettesréglablesetleurstigespouraugmenterla distanceentrelesrangéesàdents.

Panieràcouverts

Mettezlescouvertsmancheverslebas, saufpourlescouteaux, etrépartissez-lesleplus uniformémentpossible. Vérifiezquelescuillièresnes'emboîtentpaslesunesdanslesautres.

Pourprofiteraumieuxdescapacitésdelavagedelazonedepulvérisationunique, prévue pour le panier à couverts, le panier à couverts doit être placé à l'avant au centre du panier inférieur.

ATTENTION!

Lescouteauxetautresarticlespointusdoiventêtreplacéshorizontalementdanslespaniersà couteauxdulave-vaisselle.

Chargementdulave-vaisselle

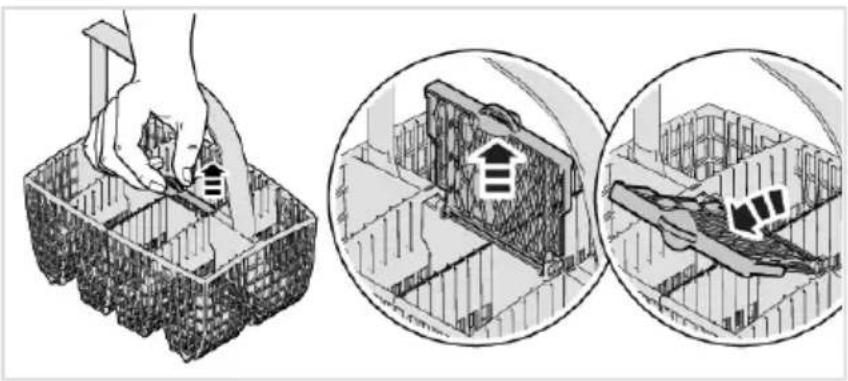

Partiecentralerabattablepourlespetitséléments

Lepanieràcouvertsserabataucentrepourlesobjetsdepetitformatoufins,parexemplelesfouets d'unbatteurélectrique.

Chargementdulave-vaisselle

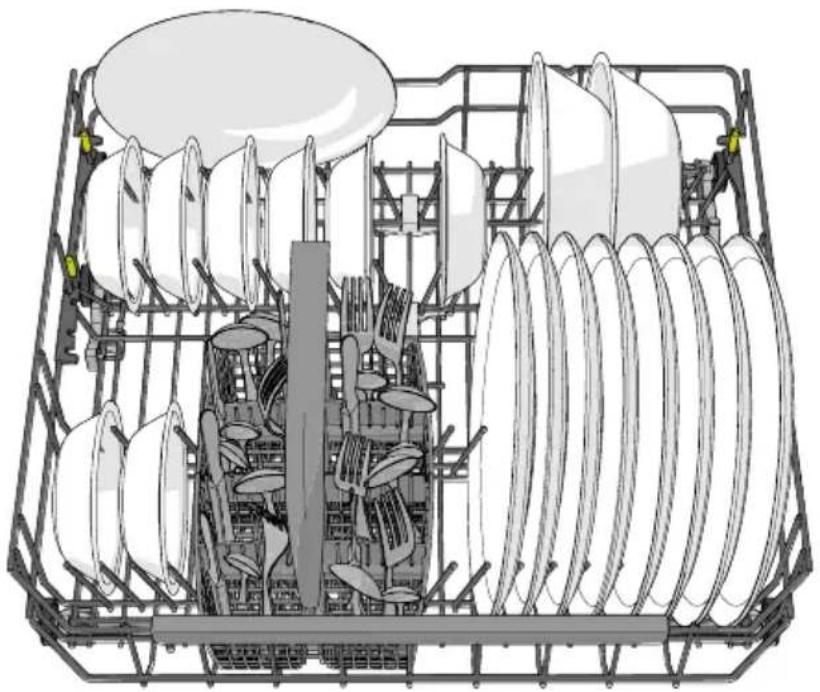

Chargecourante

Recommandépouruneutilisationnormale, journalièreourégulière.

Paniersupérieur

Vérifiezquelepaniersupérieurestenpositionbasse.

Panierinférieur

Utiliserlelave-vaisselle

Ajoutdedétergent

Suivezlesinstructionsfigurantsurl'emballage.

Au-delà de son impact sur l'environnement, un excès de détergent peut nuire au résultat du lavage.

Détergent de prélavage

Détergent de lavage principal

Refermez le couvercle

Lecompartimentpourdétergentdoitêtresecaumomentd'ajouterdudétergent.Lelave-vaisselle disposed'uncompartimentpourleprélavageetd'unautrepourlelavageprincipal.Sivousutilisez undétergentenpoudreouengelpourlave-vaisselle,vouspouvezenajouterunepetitequantité danslecompartimentdeprélavage.Encasdequestionsconcernantledétergent,contactezle fabricant.

REMARQUE!

Utilisez exclusivement dudétergent pour lave-vaisselle. Nepas utiliser dedétergent pour vaisselle à lamain étant donné quel adensité del amoussenuiraitaubon fonctionnement dulave-vaisselle.

Détergenttout-en-1

Ilexisteplusieurssortesdedétergentstout-en-1surlemarché.Lisezlesinstructionspourchacun d'eux.

ActivezréglageTABsiledétergenttout-en-1contientduproduitderinçage.

Lestablettespourlave-vaissellenesontpasrecommandéespourlesprogrammesd'unedurée inférieureà75minutes.Privilégiezledétergentpourlave-vaisselleenpoudreouengel.

REMARQUE!

Lesmeilleursrésultatsdelavageetdeséchagesontobtenusenutilisantundétergentpour lave-vaisselleavecunproduitderinçagedistribuéséparément.

Mode Marche/Veille PROG 0:07 Marche/Arrêt Sélection du programme Sélectionnez un mode de programme Sélection des options

ModeMarche/Veille

Ouvrezlaporteetappuyezsur.OuVrezégalementlerobinets'ilestfermé.

PROG Sélectionnerunprogramme

Pour sélectionner un programme, appuyez sur PROG jusqu'à ce que le programme désiré s'affiche.

Choisissezunprogrammequicorrespondautypedevaisselleetaudegrédesaleté.

Normal

Ceprogrammeestrecommandépourlelavagequotidien, régulieretordinaired'unechargecomplète devaissellenormalementsale, commelesassiettes, lesplats, lestassesetlesverres.

Auto

Le lave-vaisselle détecte le degré de saleté de la vaisselle et adapte la consommation d'eau et la températureenconséquence. Surunlave-vaissellenouvellementinstallé, leprogrammenesera totalement optimiséqu'après5cycles.

Intensif

Unprogramme à hautetempérature pour dissoud relagraisses sur des platstrèssales, commedes casseroles et des plats allantaufour. Sices plats ner em plissent pas complètement le lave-vaisselle, vous pouvez ajouter des assiettes et d'autres plats.

Rapidepro 1)

Unprogrammerapideettefficacepouréliminerlesrestesd'alimentslégèrementséchés.(Ce programmeneconvientpaspourlesalimentscalcinés,notammentsurlesplatsallantaufour.)

L'optionPorteentrouverteestimportantepourobtenirdesrésultatsdeséchageoptimaux.

Duréeprogrammée

Leprogrammeadapteladuréeoul'heuredefin.Avecceprogramme,ilestimportantdechoisir uneduréeadaptéeaudegrédesaletédesplats.

Appuyezsurpourdéfinirladuréeduprogrammedésirée.

Vaissellelégèrementsale0:15-0:45

Vaissellenormalementsale1:00-1:30

Vaisselletrèssale2:00-2:30

Hygiène

Ceprogrammeestidéalencasd'exigencesélevéesenmatièred'hygiène,ex.biberonsetplanches àdécouper. Latempératureestélevéeàlafoispourlelavageprincipaletlerinçagefinal.

Prérinçage

S'utilisepourrincerlavaisselleenattendantquelamachinesoitpleine.

Autonettoyage

Leprogrammed'auto-nettoyagepermetdemaintenirl'hygiènedelacuvedulave-vaisselle,des brasgicleursetdestuyauxgicleurs.

Ceprogrammedoitêtreexécuté(sanschargerlelave-vaisselle)enutilisantdudétergentpour lave-vaisselleoudel'acidecitrique.Desnettoyantsspéciauxpourlave-vaissellesontégalement disponibles sur le marché. Pour l'élimination des dépôts de calcaire, voir la section Cuve du lave-vaisselleauchapitreEntretienetmaintenance.

Anti-odeur ^2)

Ceprogrammeéliminelesmauvaisesodeursdelavaissellesalelaisséedanslelave-vaisselle.Seul leventilateurdulave-vaisselleestactivé(àintervallesrégulierspendantunepériodede72heures).

Sélectionnezunmodedeprogramme

Appuyezsurpourfairedéfilerlesdifférentsmodesdeprogramme. Lesymboles'allume discrètementlorsquevousparcourezlesmodesdeprogramme, ets'illuminelorsquevousactivez le mode. (Les modes de programme que vous pouvez sélectionner varient d'un programme à l'autre.)

▶▶ Vitesse

Laduréeduprogrammeestraccourcie, mais le lave-vaisselleutiliseplusd'électricité.

Vert

Lelave-vaisselleutilisemoinsd'eaud'électricité.

ModeNuit

Niveaudebruitfaiblependantleprogrammedelavage.Laduréeduprogrammeestprolongée.

2) ActivezleContrôleodeursdansleMenuRéglagesdulave-vaisselle.Reportez-vousauchapitreRéglages.

Intensif(Heatboost)

Latempératureplusélevéedissoutlagraissesurlavaisselletrèssale, maislelave-vaisselle consommeplusd'énergieet d'eau. Laduréeduprogrammeestprolongée.

Sélectiondesoptions

Lesoptionss'allumentdiscrètement;sélectionnezlesoptions(,)pournesactiver.Elles s'illumineront lorsqu'elles seront activées. (Les options que vous pouvez sélectionner varient d'un programmeàl'autre.)

Départdifféré

QuandvoussélectionnezDépartdifféré, lelave-vaisselledémarre1 à 24 heures après savoirappuyé surleboutonettermélaporte.

1. AppuyezuneseulefoissurleboutonpouractiverDépartdifféré.Appuyezplusieursfois,ou maintenezleboutonenfoncé,pourdéfinirlenombred'heuresdésiré.
2. Appuyezsureférmezlaporte.Lecompteurcommenceledécompteetlelave-vaisselle démarreaprèsledélaisélectionné.

Sivousvoulezannulerl'optionDépartdifféré,ouvrezlaporteetappuyezsuretmaintenez-le enfoncépendanttroissecondes.

Porteentrouverte

Laportedulave-vaisselles'ouvrependantlaphasedeséchage,cequiréduitladuréeduprogramme etpermetunséchageplusefficace.Attendezquelelave-vaisselleindiquequeleprogrammeest terminéetquelavaissellearefroidiavantdeledécharger.

Le temps de séchage de l'option Porte entrouverte varie (de 5 à 90 minutes) en fonction du modèle, duprogrammeetdelatempératuredurinçagefinal.

L'optionPorteentrouverteestprésélectionnéepourcertainsprogrammes.

REMARQUE!

Pourobtenirlesmeilleursrésultatsdeséchage,nefermezpaslaporteavantlafindelaphase deséchageetlamachines'éteintautomatiquement.

ATTENTION!

Laportedulave-vaissellenedoitpasêtrebloquéeouferméelorsqu'elleestouverte automatiquement. Celapeutendommagerlemécanismedeverrouillagedelaporte. Attendez aumoins5minutesavantdefermerlaporte.

▷ □ Marche/Arrêt

Appuyez sur ▶□ jusqu'à ce que l'écran affiche « Départ programme, fermez porte dans 4 s », ce quiindiquequelelave-vaissellepeutalorscommencer.Fermezcorrectementpendantquatre secondes,sinonlelave-vaissellenepeutpasdémarrer.

Si le lave-vaisselle ne démarre pas ou si la porte n'est pas fermée dans les deux minutes suivant la dernière pression d'un bouton sur le panneau de commande, la machine s'éteint.

Pourdémarrerlelave-vaisselleàdistance,reportez-vousauchapitreConnectLife.

Utiliserlelave-vaisselle

Arrêtoumodificationd'unprogramme

Pourmodifierunprogrammeaprèsédémarragedulave-vaisselle,ouvrezlaporteetappuyez pendanttroissecondessurlatouche.Ajoudzdudétergentsilecouvercleducompartimentà détergentestouvert.Choisissezensuiteunnouveauprogrammeetappuyezsuretfermezla portedanslesquatresecondes.

Tempsrestant

Unefoisleprogramme, lemodeetlesoptionschoisis, laduréedudernierprogrammeutilisés'affiche.

Voyantd'état

Voyantd'étatenbasdulave-vaisselles'allumeentroiscouleursdifférentes.

Voyant d'état

Une lentille destinée à recevoir un voyant d'état orienté vers l'avant peut être installée. Voir le chapitre Guide d'installation

Bleu-Possibilitédechargerdavantage

Leprogrammeadémarré, maisvouspouvezencoreajouterdelavaisselle.

Rouge-Nepascharger

N'ajoutezplusdevaisselledanslamachine(risquedelavagedemauvaisequalité).

Vert-Décharger

Leprogrammedelavageestterminé. Levoyantd'étatresteallumépendant30minutes.

Clignotantrouge

Un voyant clignotant indique que la porte a été ouverte pendant qu'un programme est en cours. S'il clignote lorsque la porte est fermée, une erreur s'est produite. Voir le chapitre Dépannage.

Clignotantbleu/vert

Levoyantd'étatclignoteenbleu/vertpourindiquerqueledémarrageàdistanceestactivé.

Sivoussouhaitezajouterdelavaisselledanslamachine 3)

Ouvrezlaporte. Lelave-vaisselles'arrêteautomatiquement. Ajoutezlavaisselle. Appuyezsur etfermezlaportedanslesquatresecondes.

ATTENTION!

Silaporteestouverte, "Programmeenpause"s'affiche. Sivousvoulezqueleprogrammede lavagecontinue, appuyezsuret/merzimmédiatementlaporte. Sivousvoulezannulerle programmedelavage, appuyezpendanttroissecondessur.

Pannedecourant

Si le lave-vaisselle est éteint en raison d'une panne de courant lorsqu'un programme de lavage est en cours d'exécution, le programme se poursuivra une fois le courant rétabli. Si l'alimentation est coupéependantleséchage, leprogrammeserainterrompu.

Si le programme de lavage a été démarré à distance et n'est pas terminé, le programme se poursuivra une fois le courant rétabli. Vous pouvez surveiller le lave-vaisselle à l'aide de l'application ConnectLife etarrêterleprogrammeàdistance, maisvousnepourrezpaslerédémarreràdistance.

Sivousouvrezlaportependantplusde2minutespendantleséchage, leprogrammeserainterrompu.

Unefoisleprogrammeterminé

Une fois le programme terminé, « Programme terminé » s'affiche à l'écran. La fin du programme est également signaléeparunbrefsignalsonoreetlevoyantd'étatquipasseauvert.

Lelave-vaissellepasseautomatiquementenmodeveilleunefoisleprogrammeterminé.

Sivousdevezvousabsentersurunelonguepériode, pour limiterleris quedefuite, il est recommandé decouperl'arrivée e aude l'appareil.

Obtenirdesrésultatsdeséchageoptimaux

• Chargezcomplètementlamachine.
• Inclinez la vaisselle ayant des parties creuses, comme les tasses, pour garantir l'évacuation de l'eauderinçage. C'estégalement important pour les articles en plastique.
• Faites l'appointdeproduitderinçageouaugmentezledosage.
  •Activezl'optionPorteentrouverte.
• Laissezlavaissellerefroidiravantdelasortirdulave-vaisselle.

Viderlelave-vaisselle

Laporcelainechaudeestplusfragile.Laissezlavaissellerefroidirdanslelave-vaisselleavantde levider.

Videzd'abordlepanierdubaspouréviterquedel'eaunecouledupaniersupérieurettombesur lavaisselleenbas.

Tableaudesprogrammes

Programme	Modeprogramme/Option	Nombre deprélavages	Lavageprincipal	Nombre derinçages	Rinçage final	Consommation 1)
						Eaufroide 2)		Eauchaude 3)		Consommation d'eau(gallon)
						Duréedelavage(env.heure:min)	Énergie(kWhapprox.)	Duréedelavage(env.heure:min)	Énergie(kWhapprox.)
Normal 4)	5)		55°C131°F1		58°C136°F2					3.00.61:401.02:05
Auto	5)		50-65°C122-149°F2-3		65°C149°F2-3					3.7-5.50.7-1.02:10-3:101.0-1.52:30-3:40
Intensif	5)		70°C158°F2		70°C158°F2					4.21.22:451.73:15
Rapidepro	5)		60°C140°F		65°C149°F3					3.80.70:590.80:59
Duréeprogrammée	5)		<65°C<149°F0-2		<65°C<149°F2					2.6-4.40.1-0.90:15-2:300.2-1.40:15-2:30
Hygiène	5)		70°C158°F		70°C158°F2					2.81.01:201.41:30
										0.90.010:070.010:071Prérincage
			70°C158°FAutonettoyage		70°C158°F2					2.60.91:101.31:20
72h									0.272:000.272:00Anti-odeur

1) La consommation varie en fonction de la température de l'eau à l'arrivée, de la température de la pièce, du volume de vaisselle, des fonctions supplémentaires sélectionnées, etc.
2) Raccordement à l'eau froide, env. 50 °F (10 °C). (nous recommandons une alimentation à l'eau froide.)
3) Raccordemental'eauchaude,env. 120°F(50°C).
4) Les chiffres du label énergétique sont basés sur ce programme. Le lave-vaisselle est raccordé à l'eau froide, d'une température d'environ 50 °F (10 °C). Ce programme est recommandé pour le lavage quotidien, régulier ou
ordinaire d'une charge complète de vaisselle normalement sale, comme les assiettes, les plats, les tasses et les verres.
5) Porteentrouverte

ConnectLifeestuneplateformedomestiqueintelligentequipermetdeconnecterlespersonnes,les appareilsetlesservices.L'applicationConnectLifeintègredesservicesnumériquesperfectionnés etdessolutionspratiquesquipermettentauxutilisateursdesurveilleretdecontrôlerleursappareils, derecevoirdesnotificationssurleurtéléphoneintelligentetdeprocéderàdesmisesàjourlogicielles (lesfonctionsprisesenchargepeuventvarierenfonctiondel'appareiletdelarégionoudupays danslequelvousvoustrouvez).

UneconnexionàunréseauWi-Fidomestique(seulslesréseaux2,4GHzsontprisencharge)etun téléphoneintelligentsurlequell'applicationConnectLifeestinstalléesontnécessairespourconnecter votreappareilintelligent.

Pourtéléchargerl'applicationConnectLife, numérissezlecodeQRourecherchez ConnectLifedansvotreboutiqued'applicationspréférée.

1.Installezl'applicationConnectLifeetcréezuncompte.
2. Dans l'application ConnectLife, accédez au Ajouter des appareils menu et sélectionnez le type d'appareilapproprié.NumérisezensuitelecodeQR(ilsetrouvesurlaplaquedunumérode sériedel'appareil;vouspouvezégalementsaisirmanuellementlenuméroAUID/SN).
3. L'applicationvousguideensuitetoutaulongduprocessusdeconnexiondel'appareilàvotre téléphoneintelligent.
4. Unefois la connexion réussie, l'appareil peut être commandé à distance par le biais de l'application mobile.

WiFi PROG 0:07 Mode Marche/Veille Afficheur Marche/Arrêt

Connectezlelave-vaisselleàvotreréseausansfiletjumelez-leàvotretéléphoneintelligentou tablette.(CelapeutégalementêtrefaitàpartirduMenuRéglagesdulave-vaisselle.)

• Dans l'application ConnectLife, accédez au Ajouter des appareils menu et sélectionnez le type d'appareilapproprié. NumérisezensuitelecodeQR(ilsetrouvesurlaplaquedunumérode sériedel'appareil; vous pouvezégalementsaisirmanuellementlenuméroAUID/SN).
  • Ouvrezlaportedulave-vaisselleetappuyezsur.
• Surlepanneaudecommandedulave-vaisselle:appuyezsurpouractiverlemoduleWiFi.
• Surlepanneaudecommandedulave-vaisselle:maintenezleboutonenfoncependant 3secondespourlancerlaConfigurationdelaconnexion.

Symbolederéseausurl'afficheur

Clignotependant 0.5secondes

Lelave-vaisselleestprêtaêtreconnectéàvotreréseausansfilou jumeléavotretéléphoneintelligentoutablette.

1.0secondes

S'allume

Lelave-vaisselleestconnectéàvotreréseausansfil. Clignotependant

Le lave-vaisselle est connecté à votre réseau sans fil et au nuage.

Contrôleàdistancedulave-vaisselle

Le symbole de réseau du lave-vaisselle (💡) apparaît sur l'afficheur lorsque le lave-vaisselle est jumelé à un téléphone intelligent ou une tablette. Vous pouvez utiliser l'application ConnectLife pour surveillerlelave-vaisselleetmodifierlesréglages.

Démarriageàdistancedulave-vaisselle

Pourdémarrerlelave-vaisselleàdistance,appuyezsur. «Démarrageàdistanceactivé» apparaîtra sur l'afficheur du lave-vaisselle. Fermez la porte. Le voyant d'état clignotera en bleu/vert pourindiquerqueledémarrageàdistanceestactivé.

Dans l'application ConnectLife, sélectionnezetdémarrezunprogramme.

Si la porte n'est pas fermée dans les deux minutes suivantes, la machine s'éteint.

REMARQUE!

Vouspouvezaussiutiliserlelave-vaissellesansl'application.Lorsquevousappuyezsurle panneau de commande du lave-vaisselle, les commandes de l'application ConnectLife sont bloquéespendant10secondes.

Jumelerd'autresappareils

Jumelez d'autres appareils ou utilisateurs au lave-vaisselle. (Cela peut également être fait à partir duMenuRéglagesdulave-vaisselle.)

• Dans l'application ConnectLife, accédez au Ajouter des appareils menu et sélectionnez le type d'appareilapproprié. NumérisezensuitelecodeQR(ilsetrouvesurlaplaquedunumérode sériedel'appareil; vous pouvezégalementsaisirmanuellementlenuméroAUID/SN).
  • Ouvrezlaportedulave-vaisselleetappuyezsur.
• Surlepanneaudecommandedulave-vaisselle:maintenezleboutonenfoncependant 4secondespourlancerlaAjoutappareil.

DésactiverWiFiexistant/ActiverWiFiexistant

Après avoir connecté le lave-vaisselle à votre réseau local, vous pouvez sélectionner Désactiver WiFi existant pour désactiver la connexion. Sélectionnez Activer WiFi existant pour le reconnecter aumêmeréseau.(Celapeutégalement têtes fait à partir du Menu Réglages dulave-vaisselle.)

- Surlepanneaudecommandedulave-vaisselle:maintenezleboutonenfoncependant 8secondspoursélectionnerDésactiverWiFiexistant.Appuyezbrièvementsurpour sélectionnerActiverWiFiexistantànouveau.

Supprimertousappareils

Supprimertouslesappareilsetutilisateursconnectés.(Celapeutégalementêtrefaitàpartirdu MenuRéglagesdulave-vaisselle.)

- Surlepanneaudecommandedulave-vaisselle:appuyezetmaintenezenfoncéjusqu'âce que Ajout appareil est visible sur l'afficheur. Une fois que le compte à rebours a commencé, appuyezetmaintenezenfoncépendant3secondes.Supprimertousappareilsindiqueque touslesappareils/utilisateursontétéeffacés.

Avez-vous des questions? Vous pouvez nous rendre revisites sur: www.connectlife.io Ou contactez-nous à: [e-mail].

Réglages

Ouvrezlaporteetappuyezsur.

PourouvrirleMenuRéglagesdulave-vaisselle,appuyezsurjusqu'èqueMenuRéglages apparaissesurl'afficheur,puisconfirmezvotresélectionenappuyantsur.

PourquitterleMenuRéglagesdulave-vaisselle, sélectionnezQuitteretconfirmezvotrechoixen appuyantsur.

For settings: Press Sélection des réglages Confirmer le réglage actif

		OptionsRéglages
		Vouspouvezchoisirlalanguedel'affichage.Langue1.
2.	Réseau ÉtatduWiFi	L'État du WiFi actuel apparaît sur l'afficheur. Connectezlelave-vaisselleàvotreréseausansfilpourpouvoirle contrôler à distance à l'aide de l'application ConnectLife .
		DésactiverWiFiexistant/ActiverWiFiexistantConnexionWiFi Aprèsavoirconnectélelave-vaisselleàvotreréseaulocal,vouspouvez sélectionner DésactiverWiFiexistantpourdésactiverlaconnexion. SélectionnezActiverWiFiexistantpourlereconnecteraumêmeréseau.
	Configurationdela connexion	Connectezlelave-vaisselleàvotreréseausansfiletjumelez-leàvotre téléphoneintelligentoutablette. Dans l'application ConnectLife, accédez au Ajouter des appareils menuetsélectionnezletyped'appareilapproprié.Numériszensuite lecodeQR(ilsetrouvesurlaplaquedunumérodesériede l'appareil;vouspouvezégalementsaisirmanuellementlenuméro AUID/SN). SélectionnezConfigurationdelaconnexion.
		Jumelezd'autresappareilsouutilisateursaulave-vaisselle.Ajoutappareil Dans l'application ConnectLife, accédez au Ajouter des appareils menuetsélectionnezletyped'appareilapproprié.Numériszensuite lecodeQR(ilsetrouvesurlaplaquedunumérodesériede l'appareil;vouspouvezégalementsaisirmanuellementlenuméro AUID/SN). SélectionnezAjoutappareil.
	Supprimertous appareils	SélectionnezSupprimertousappareilspoursupprimertouslesappareils ouutilisateursconnectés.
	RéinitialisationWiFi d'usine	SélectionnezRéinitialisationWiFid'usinepourrestaurerlesréglages d'usinepardéfaut.
		SélectionnezQuitterpourquitterlemenuduRéseau,appuyezsur.Quitter

		OptionsRéglages
3.	auto	On/OffSécuritéenfants	Pouréviterquelesenfantsnedémarrentle lave-vaisselle,activezlaSécuritéenfants auto.Pourdésactiverouactivertemporairement laSécuritéenfantsauto,maintenezles boutonsetenfondéspendanttrois secondes.
			Réglagepourmasquerlelogoaffiché.Logo On/Off Afficha
			Permetderéglerlecontrastedel'affichage.Contraste 1/2/3
		ÉcraninfoprogrammeT/S	Vouspouvezsélectionnerlesinformations affichées. | T-Text(Texte) | S-Symbol(Symbole)
		Retour0/1/2/3Sonore5.	Unsignalsonoreconfirmequevousavez appuyésurunetouchedupanneaude commande.
		Notification0/1/2/3	Lesignalsonoreindiquequandun programmedelavageestterminé.Lesmessagesd'erreursonttoujoursindiqués parunsignalsonore.
		0/1/2/3/4/5Liquiderinçage	Réglagedudosageduproduitderinçage.Ledistributeurduproduitderinçagepeut étrerégléentre0(sansproduit)et5(dosage élevé).Augmentezledosageduliquidederinçage:•Silavaisselleprésentedestracesd'eau.Réduisezledosageduliquidederinçage:•Silavaisselleestcouverted'unfilm collantblanc/bleu.•Silavaisselleeststriée.•Accumulationdemousse.Sivotreeau estrtrèsdouce,allongezleliquidederinçageavecunvolumed'eauéquivalent.
7.	(Détergenttout-en-1)	On/OffTAB	Activezceréglagesiledétergenttout-en-1 contientduproduitderinçage.Ceréglageréduitledosageduproduitderinçage.

		OptionsRéglages
		On/OffSuperrinçage8.	LafonctionSuperrinçagerincelavaisselle deuxfoisdeplus.Laduréeduprogrammeestprolongéeetle lave-vaisselleconsommeplusd'énergieet d'eau.Activédanslesprogrammessuivants:NormalIntensifRapideproHygiène
9.	quandappareilà l'arrêt	On/OffÉclairageintérieur	Déterminezsil'éclairageintérieurdoitêtre alluméquandlelave-vaisselleestéteintet quelaporteestouverte.(SiestaDumé, l'éclairageintérieurs'éteinttoujoursquand laporteestouverte.)
		On/OffContrôleodeurs10.	LorsqueleContrôleodeursestactivé,vous pouvez sélectionnezAnti-odeurdepuis letableaudesprogrammes.
			Touslesmessagesd'erreur.Panne11.Lorsquevouscontactezvotrecentre de service,ilestpossiblequel'onvous demandedefournirlesmessagesd'erreur lesplusrécents.
12.	Réinitialisationdes réglagesd'usine		Restauretouslesréglagesauxréglages d'usine.SélectionnezRéinitialisationdesréglages d'usineetappuyezsur. ▷ □
	Quitter13.		PourquitterleMenuRéglagesdu lave-vaisselle,sélectionnezQuitteret appuyezsur. ≈

\* Versezliquiderinçage

Lorsquelaquantitédeproduiterinçageestinsuffisante,lesymboles'allumesurl'afficheur.

VoirlasectionAvantlepremierlavage.

Nettoyerlesfiltres

Filtreépais

Le filtre épais emprisonne les particules de nourriture plus grosses pour éviter qu'elles atteignent lapompedevidange.Videzlefiltreépaisaubesoin.Ildoitêtrenettoyéaintervallesréguliersen fonctiondelafréquenced'utilisationdulave-vaisselle.

L R Filtre épais

1. Soulevezlefiltreparlapoignée.
2. Videzlefiltreàgrossesparticules.
3. Replacez le filtre épais. Enfoncez-le en place jusqu'à ce qu'un clic se fasse entendre.

Filtrefin

Les débris qui s'accumulent sur le filtre fin sont automatiquement rincés lors de chaque lavage. Nettoyezlefiltrefinaubesoin. Il doit être nettoyé à intervalles réguliersen fonction delafréquence d'utilisation dulave-vaisselle.

L R Filtre fin

1. Tournez l'anneau de verrouillage dans le sens des aiguilles d'une montre et soulevez le filtre à microparticulesverslehaut.
2. Retirezetnettoyezlefiltreàmicroparticules.
3. Replacez le filtre à microparticules et tournez l'anneau de verrouillage dans le sens des aiguilles d'une montre jusqu'à sa position d'arrêt. Vérifiez que les bords sont correctement scellés.

N'oubliezpasderemettreenplacelefiltreàgrossesparticules!

Entretienetmaintenance

REMARQUE!

Lesrésultatsdulavagepeuventêtreaffectéssilesfiltresàgrossesetàmicroparticulessontmal installés. N'utilisezjamaislelave-vaissellesanslesfiltres!

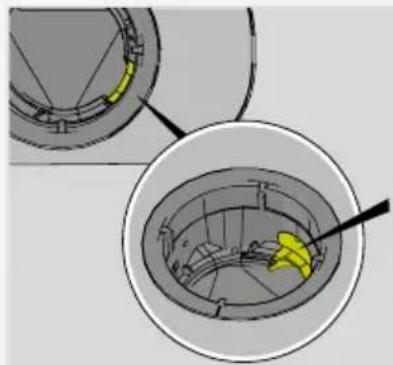

Assurez-vous que l'arrêt de pompe de vidange jaune (à droite dans le drain inférieur) est en place.

Nettoyagedesbrasgicleurs

Les trous peuvent parfois se boucher et les roulements se bloquer. Retirez les restes d'aliments à l'aide d'une aiguille ou d'un objet similaire. Il y a également des trous sur la face inférieure des bras gicleurs.

Pourfaciliterlenettoyage, vous pouvez retirer les brasgicleurs. Une foisterminé, n'oubliezpas de lesresserrerferment.

Brasgicleurduhaut

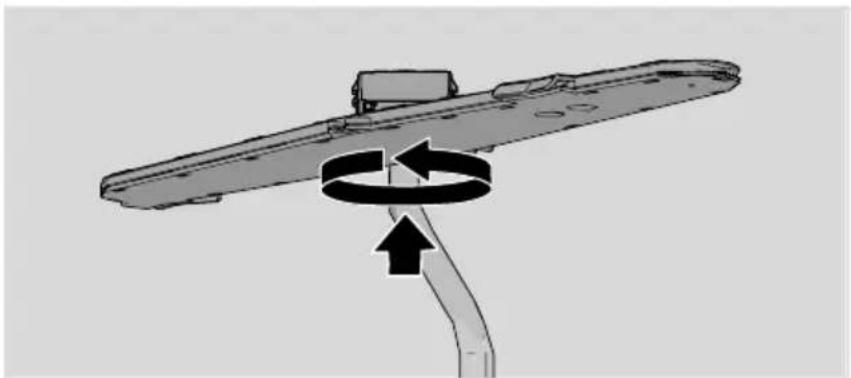

- Retirez le tiroir à couverts. Pour libérer le bras gicleur du haut, poussez-le vers le haut tout en letournant dans les sens inverses de saiguilles d'unemontre.

Brasgicleursupérieur

•Retirezlepaniersupérieur.

- Dévissez les roulements à billes du bras gicleur dans le sens inverse des aiguilles d'une montre etretirezlebrasgicleurdupaniersupérieur.

Brasgicleurinférieur

- Soulevezlebrasgicleurinférieurafindeledégager.

Nettoyagedel'extérieurdulave-vaisselle

Porteetjointdeporte

Ouvrezlaporte.Nettoyezrégulièrementlescôtésdelaporteetlejointdeporteavecunchiffon légèrement humide. Nettoyez le joint de porte sur le bord inférieur avant du lave-vaisselle à l'aide d'unepetitebrosse.

Panneaudecommande

Veillezàcequelepanneaudecommanderestepropre.Utilisezunchiffonsecoulégèrement humideet,sinécessaire,unpeudeliquidevaisselle.Évitezlesnettoyantsagressifsouabrasifs,car ilspourraientendommagerlasurface.

LancezAutonettoyage

Cuvedulave-vaisselle

Lacuvedulave-vaisselleestenacierinoxydableetsenettoieaufildeslavages(lorsquele lave-vaisselleestutilisésurunebaserégulière).

Sil'eauesttrèscalcaire, ilpeutyavoirdesdépôtsdanslelave-vaisselle. Sicelaseproduit, lancez leprogramme Autonettoyage avec deuxcuillières à souped'acide citriqued dans le compartiment pour détergent (sansvaisselled dans lamachine). Desproduits denettoyage pour lave-vaisselles sont aussidis disponibles dans le commerce.

Entretienetmaintenance

N'utilisezjamaisunantigel,Draino ^® ,CLR ^® ouautresnettoyantschimiques.

Sidel'eaurestedanslelave-vaisselleunefoisleprogrammeterminé,ilestpossiblequequelque chose bloque la pompe de vidange, entraînant l'affichage du message d'erreur Panne sortie eau ouPannepompedevidangeBLDC.

1. Éteignezlamachineàl'aideduboutonetretbezlafichedelaprisemurale.
2. Retirezlefiltreépaisetlefiltrefin.
3. Coupezl'eauauniveaudelacuvedulave-vaisselle.

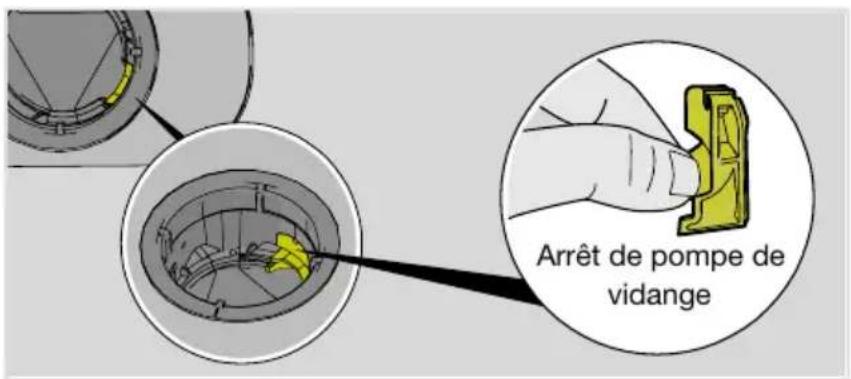

4. Afin d'inspecter la pompe de vidange, retirez l'arrêt de pompe de vidange jaune à droite dans ledraininférieur.(Utilisezdespincesaubesoin.)
5. Tournezàlamainlarouedepompesituéederrièrel'arrêtdepompedevidange. Retirez soigneusementtouslesobjetstranchants, telsqueleverre.
6. Replacezlabutéedelapompedevidangeaveclefiltreépaisetlefiltrefin.
7. Rebranchezlamachine.

Arrêt de pompe de vidange

REMARQUE!

N'oubliezpasdereplacerlabutéedelapompedevidange.

Stockagehivernal/Transport

Installezlelave-vaisselledansunendroitouilnegèlepasetévitezdeletransportersurdelongues distances lorsqu'il fait très froid. Transportez le lave-vaisselle verticalement ou couché sur le dos.

Élimineztoutel'eaudelamachineavantdetransporterunlave-vaisselleusagéoudeleranger pendantunelonguepériode.

		SolutionMessagesd'erreur
	Tropd'eauadmise1F10	Débouchezlapompedevidange.Reportez-vousuchapitreEntretienetmaintenance.Sileproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.
	PannesortieeauF11	Consultez«Ilrestedel'eauau-dessusdesfiltres»sousl'intitulé«Problème»dansletableauci-dessous.Sileproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.
	Pannearrivéeeau1F12	Assurez-vousquelerobinetestouvert.Sileproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.Lapressiondel'eaudoitêtrecompriseentre4.2-140psi(0.03-1.0MPa).
	FuitevanneararrivéeF40	Fermezlerobinetetcommuniquezavecvotrecentredeserviceleplusproche.
	Pannechauffage1F41	Fermezlerobinet.Retirezlafichedelaprisemuraleetcommuniquezavecvotrecentredeserviceleplusproche.
	ErreurrépartiteurF45	Exécutezn'importequelprogrammedelavage.Sileproblèmepersiste,contactezleserviceaprès-venteleplusproche.
	Erreurniveaud'eauF52	Nettoyezlefiltreépaisetlefiltrefin.Sileproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.
	Tropd'eauadmise2F54	Fermezlerobinetetcommuniquezavecvotrecentredeserviceleplusproche.Pouréviterlesfuitesd'eauàl'extérieurdulave-vaisselle,neretirezpaslebouchondelaprisemuralejusqu'àcequelerobinetd'eau delaligned'alimentationsoitéteint!
	ErreurpompecirculationF56	Exécutezn'importequelprogrammedelavage.Sileproblèmepersiste,contactezleserviceaprès-venteleplusproche.
	Pannearrivéeeau2F67	Assurez-vousquelerobinetestouvert.Sileproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.Lapressiondel'eaudoitêtrecompriseentre4.2-140psi(0.03-1.0MPa).
F68	PannepompedevidangeBLDC	Consultez«Ilrestedel'eauau-dessusdesfiltres»sousl'intitulé«Problème»dansletableauci-dessous.Sileproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.

Appuyezsurunboutonpoureffacerlemessaged'erreur.

Généralités

		SolutionCausespossiblesProblème
Lepanneaudecommandenereagitpaslorsqu'onappuiedessus.	Vousavezappuyésurlepanneaudecommandetropviteaprèsavoirouvertlaporte.	Attendezunmomentavantderé-essayer.
	LaSécuritéenfantsoulaSécuritéenfantsautoestactivée.	VoirlasectionMesuresdesécuritéimportantes.
	Laporteestfermée.	Ouvrezlaporte.Lepanneaudecommandeneréagitquelorsquelaporteestouverte.
	Ilyadelasaletésurlepanneaudecommande.	Utilisezunchiffonsecoulégèrementhumideet,sinécessaire,unpeudeliquidevaisselle.Évitezlesnettoyantsagressifsouabrasifs,carilspourraientendommagerlasurface.
	Lepanneaudecommandenécessiteunétalonnage.	Fermezlerobinet.Débranchezl'appareildelaprisemuraleetattendezpendant60secondes.Rebranchezensuitel'appareildanslaprisemuraleetouvrezlerobinet.
Impossibledefermerlaporte.	Lespanierssontmalpositionnés.	Vérifiezquelespanierssontàl'horizontale.
		Vérifiezquelavaissellen'empêchepaslespaniersdecoulissercorrectement.
	Leverroudelaportenes'enclenchepasetlaportenesefermepas.Vousn'avezpasappuyésurle bouton. ▶ □	Ouvrezlaporte.Appuyezetmaintenezéjuqu'àceque«Repriseouverturedeporte»s'affiche,puisattendezquelesymboledisparaisse.Fermezlaporteet vérifiezquelabarruredeportefonctionne.Appuyezsurlebouton ▷ □ jusqu'àcequel'afficheur indique«Départprogramme, fermezportedans4s».
Lelave-vaissellenedémarre pas.
	Laporten'estpascorrectement ferméeoun'apasété immédiatementferméeaprès quevousayezappuyésur. ▷ □	Vousavezquatresecondes pourfermerlaporte,sinonle lave-vaissellenedémarrepas.
	Lelave-vaisselleaétéouvert pendantunprogrammeen cours.	Sivousvoulezcontinuerle programmedelavage,appuyez surêtfermezlaportedans lesquatresecondes.
	Leverroudelaportenes'est pasenclenchépasetlaporte nes'estfermée.	Ouvrezlaporte.Appuyezet maintenezéjuqu'à ceque«Repriseouverture de porte»s'affiche,puisattendez quelesymboledisparaisse.Fermezlaporteet vérifiezque labarruredeportefonctionne.
	L'optionDépartdifféréa peut-êtretsélectionnée.	Appuyezsurleboutonet ▷ □ maintenez-leenfoncépendant troissecondessivousvoulez annulerl'optionDépartdifféré.
	danslaprisemurale.	Vérifiez.Lafichen'estpasbranchée
	déclenché.	Vérifiez.Unfusible/coupe-circuita
Lavaissellen'estpaspropre.	Lesbrasgicleursnepeuvent pastournerlibrement.	Vérifiezquelavaissellene bloquepaslarotationdesbras.
	Roulementsàbillesouorifices dubrasgicleurbloqués.	Nettoyezlesbrasgicleurs.Voir chapitreEntretienet maintenance.
	Programmedelavageinadapté.	Sélectionnezunprogramme avecunetempératureélevée pourdissoudrelagraissesur desplatstrèssales,comme Intensif.
	Erreurdedosagedudétergent.	Dosezenfonctiondeladureté del'eau.Unmanqueouun excèsimportantsdedétergent nuitaurésultatdulavage.
	Détergenttropvieux.Le détergentestunproduit périssable.	Évitezlesachatsengrands conditionnements.
	Vaisellemalrangée.	Nerecouvrezpaslaporcélaine degrandsbolsoud'objets similaires.Évitezdedisposerde verreshautsdanslesangles despaniers.Reportez-vousau chapitreChargementdu lave-vaisselle.
	Desverresettassessesont renverséspendantle programme.	Disposezlavaisselledemanière stable.
		Nettoyezlesfiltres.Filtresobstrués.
	Lesfiltresnesontpas correctementinstallés.	Assurez-vousquelesfiltressont bienenplace.Reportez-vousau chapitreEntretienet maintenance.
	Arrêtdelapompededrainage manquant.Certainsalimentstelsquela moutarde,lamayonnaise,le citron,levinaigre,leseletles saucespeuventprovoquer l'apparitiondetachessurl'acier inoxydableencasdecontact prolongé.	Assurez-vousquel'arrêtde pompedevidangejaune(à droitedansledraininférieur)est enplace.Reportez-vousau chapitreEntretienet maintenance.Sivousnedémarrezpasle lave-vaisselleimmédiatement, rincezlesélémentseninox ayantétéencontactavecces aliments.Utilisezéventuellement leprogrammePrérinçage.
Tachessurl'acierinoxydableoul'argenterie.
	L'acierinoxydableprovoquedes tracessurl'argenteriencasde contactpendantlelavage.L'aluminiumpeutégalement tacherlavaisselle.	Pouréviterlestracesoule ternissement,séparezla vaisselleselonlemétal,comme l'argent,l'acierinoxydableet l'aluminium.
Vaissellecouvertedetachesou d'unvoileterne.	rinçage.	VoirlasectionRéglages.Dosageincorrectdu
	LeréglageTABestactivéetle détergenttout-en-1avecun programmedeséchage insuffisantestutilisé.	Activez'l optiondedétergent tout-en-1oudésactivezle réglageTABetremplissez séparémentlecompartimentdu produitderinçage.VoirLiquide rinçagedanslechapitre Réglages.
	Unetempératuretropélevée et/ouunexcèsdedétergent peuventlaisserdestracessur lecristal.Mieuxvautfairele nécessairepourleséviter,parce qu'ellessontirrécupérables!	Utilisezunprogrammeàbasse températureetunepetite quantitédedétergentpourlaver lavaisselleencristal.Encasde questionsconcernantle détergent,contactezle fabricant.
filmcollantblanc/bleu.	Excèsdeliquidederinçage.Silavaïs deverge d'Voirle réclaissezdeverge d'Voirle chapitreRéglages.Sivotreeau esttrèsdouce,allongezle liquidederinçageavecun volumed'eauéquivalent.
Lestachespersistentaprès lavage.	Lestachesderougealèvreset dethéoudecafépeuventêtre difficilesàenlever.	Utilisezundétergentcontenant unagentblanchissant.
Tracesdedétergentdansle compartimentpourdétergent aprèslelavage.	Lecompartmentpourdétergent étaithumideaumoment d'ajouterledétergent.	Lecompartmentpourdétergent doitêtresecpourajouterle détergent.
	Lecompartmentdudétergent aétéverrouillé.Lavaiselleestmaldisposéeou lesbrasgicleursnepeuventpas tournerlibrement.	Vérifiezquelavaissellene bloquepasl'ouverturedu compartimentdedétergent.Veillezàdisposerlavaissellede manièrerestable.Faitestourner lesbrasgicleursetvérifiezqu'ils nesontpasbloqués.
L'appareilémetuncliquetis durantlelavage.
«Programmeenpause» s'affiche.	Laportedulave-vaisselleaété ouvertependantunprogramme encours.	Sivousvoulezcontinuerle programmedelavage,appuyez suréfermezlaportedans lesquatresecondes.Sivousvoulezannulerle programmedelavage,appuyez pendanttroissecondessur. ▶ □
filtres.		Nettoyezlesfiltres.Filtresobstrués.Ilrestede
	Lesfiltresnesontpas correctementinstallés.	Assurez-vousquelesfiltressont bienenplace.Reportez-vousau chapitreEntretienet maintenance.
	Obstructiondelapompede vidange.	Nettoyezlapompedevidange.VoirlasectionEntretienet maintenance.
	Arrêtdelapompededrainage manquant.	Assurez-vousquel'arrêtde pompedevidangejaune(à droitedansledraininférieur)est enplace.Reportez-vousau chapitreEntretienet maintenance.
	Letuyaud'évacuationestpincé.	Vérifiezsiletuyaun'estpas pincéouplié.
	Systèmedevidangebloqué.	Détachezleflexibledevidange.Vérifiezqu'aucundébrisne colmateleflexible.Lapartie coniqueduflexibled'évacuation est-ellecoupéeaudiamètre maximalduraccord?SolutionCausespossiblesProb
Odeurdésagréable.	Delasaletéestprésentesurles jointsetdanslescoins.	Nettoyezàl'aided'unepetite brosseetdeproduitfaiblement moussant.
	Desprogrammesbasse températureontétésélectionnés durantunepériodeprolongée.	Exécutezunprogrammeàtrès hautetempératureuneoudeux foisparmois.Autrement, exécutezuncycledu programmeauto-nettoyage.ConsultezAutonettoyagedans lechapitreUtiliserle lave-vaisselle.
	Lelave-vaisselleestconnecté aucircuitdeseauxusées.	Lenettoyageducircuitdeseaux uséespeutéliminerlesodeurs dulave-vaisselle.Suivezles instructionsdenettoyagedu fabricant.
Dépôtsdegraissedansle lave-vaisselle.	Desprogrammesbasse températureontétésélectionnés durantunepériodeprolongée.	Sélectionnezunprogramme avecunetempératureélevée pourdissoudrelagraissesur desplatstrèssales,telsque Intensif.Ouexécutezun programmed'auto-nettoyage unefoisoudeuxparmois.Reportez-vousàlasection AutonettoyagedanslechapitreUtiliserlelave-vaisselle.
Lavaissellen'estpas suffisammentsèche.	L'optionPorteentrouverten'est pasactivée.	Activezl'optionPorte entrouverte.
	Lamachinen'estpastotalement chargée.	Chargezcomplètementla machine.
	Faitesl'appointdeproduitde rinçageouaugmentez-enle dosage.	Faitesl'appointdeproduitde rinçageouaugmentezle dosage.
	LeréglageTABestactivéetle détergenttout-en-1avecun programmedeséchage insuffisantestutilisé.	Activezl'optiondedétergent tout-en-1oudésactivezle réglageTABetremplissez séparémentlecompartimentdu produitderinçage.VoirLiquide rinçagedanslechapitreRéglages.

WiFi

		SolutionCausespossiblesProblème
Lesymbolederéseaudulave-vaissellenaapparaítpassurl'afficheur.	Lelave-vaissellen'estpasconnectéàvotreréseausansfil.	Connectezlelave-vaisselleàvotreréseausansfil.Reportez-vousuchapitreConnectLife.
	désactivée.	ActivezlaConnexionWiFi.LaConnexionWiFConsultezlasectionDésactiverWiFiexistant/ActiverWiFiexistantdanslechapitreConnectLife.
ConfigurationdelaconnexionÉchec	Lelave-vaissellenepeutpasaccéderàvotreréseausansfil,oulerouteurn'estpasconnectéàInternet.	Assurez-vousquelerouteurestconnectéàInternet.
		Assurez-vousquevotreréseausansfilutilise2.4GHzetestvisible.Essayezderapprocherlerouteurdulave-vaissellesilesignalesttropfaible.
		Reportez-vouségalementtaalsectionDépannagedusitewww.connectlife.io.Siteproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.
AjoutappareilÉchec	Votretéléphoneintelligentouttabletten'estpasconnectéàvotreréseausansfil,oulerouteurn'estpasconnectéàInternet.	Assurez-vousquelerouteurestconnectéàInternet.
		Vérifiezquevotretéléphoneintelligentoutabletteestconnectéàvotreréseausansfil.
		Reportez-vouségalementtaalsectionDépannagedusitewww.connectlife.io.Siteproblèmepersiste,communiquezavecvotrecentredeserviceleplusproche.
Lelave-vaisselleapparaît commeétantdéconnectédans l'applicationConnectLife.	désactivée.	ActivezlaConnexionWiFi.LaConnexionWiFi ConsultezlasectionDésactiver WiFiexistent/ActiverWiFi existantdanslechapitre ConnectLife.
		Reportez-vouségalement la sectionDépannagedusite www.connectlife.io. Sileproblèmepersiste, communiquezavecvotrecentre deserviceleplusproche.
Échecdelamiseàjourdu logiciel.	Laconnexionréseauaété perdueoulelave-vaissellea perdul'électricitéenraison d'unepannedecourant.	Assurez-vousquel'alimentation n'estpascoupéeetquela connexionréseaueststable avantderéessayer.Sile problèmepersiste, communiquezavecvotrecentre deserviceleplusproche.

*Retirez les écrous de verrouillage avec une hauteur d'installation de 34 1/2" (877 mm).

**Si la largeur européenne de 23 5/8" (600 mm) est requise, retirez la garniture de finition.

Pouce (millimètre)

Dimensions nominales. Les mesures actuelles peuvent varier.

Mesuresdesécuritéimportantes

• Les raccordements à l'électricité, à l'eau et au système de vidange doivent être réalisés par un professionnelqualifié.
• Respectez toujours les réglementations applicables en matière d'eau, d'électricité et de vidange.
• Prenez les précautions nécessaires pendant l'installation! Portez des gants de protection! Deux personnes doivent toujoursêtre représentés!
• Placez un récipient sur le sol devant le lave-vaisselle pour éviter les dommages provoqués par lesfuitesd'eau.
• Avant d'installer le lave-vaisselle, testez ce dernier en lançant le programme Prérinçage. Vérifiez quelelave-vaisselleseremplitd'eauetquecelle-cis'écoule. Vérifiezégalement qu'iln'ya aucunefuiteauniveaudesraccords.

ATTENTION!

L'orifice de ventilation dans la partie inférieure de la porte ne doit pas être obstrué par un tapis, delamoquetteouautre.

ATTENTION!

Coupezl'alimentationeneaupourinstallerlelave-vaisselle!

Laprisedoitêtredébranchéeoul'alimentationcoupéelorsdetouteintervention!

REMARQUE!

Lelave-vaissellenedoitpasêtreéquipéd'uneportedécorative.

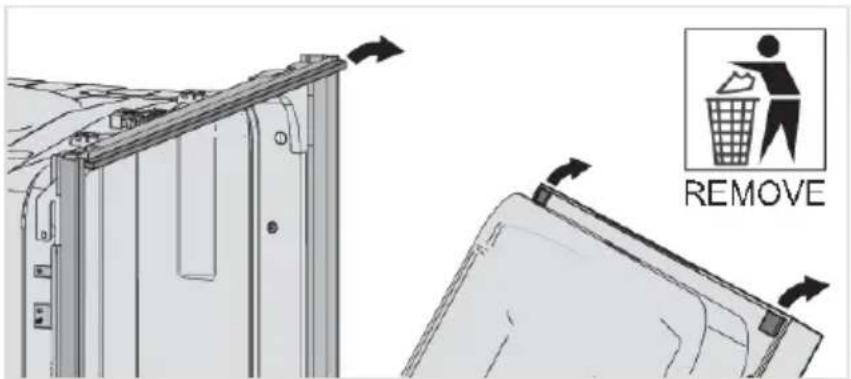

Protectiondetransportdelaporte

Endéballantlelave-vaisselle, n'oubliezpasderetirerlaprotectiondetransportsurlaporte.

REMOVE

Kitdefinition

Lelave-vaisselleestéquipéd'unkitdefinitionpourladécoupestandard24''(609mm).Silalargeur européennede235/8''(600mm)estrequise,retirezlekitdefinition.

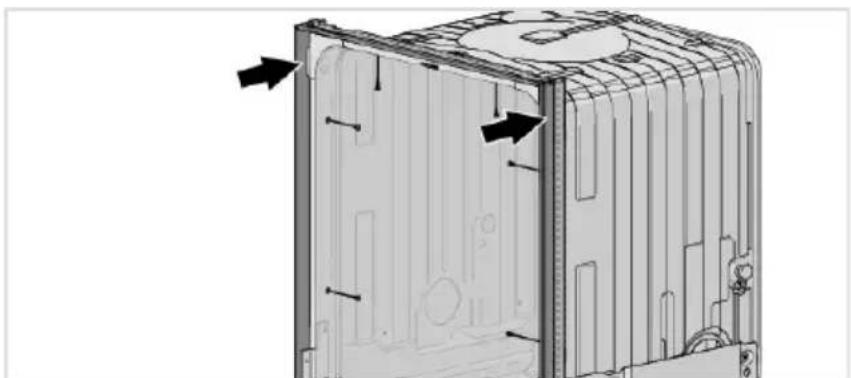

Réglagelekitdefinition

Lekitdefinitionpeutêtreajustéversl'arrièrerepournivelerlacuvedulave-vaisselle.

Placerlelave-vaisselle

Lelave-vaisselleestdestinéaêtreencastrésousunplandetravail. Assurez-vousquelesbordsdu trousontréguliersetqu'ilsn'endommagentpaslestuyauxd'arrivéeet d'évacuationoulecordon d'alimentation.

L'alimentation en eau et électricité doit entrer dans la zone indiquée en gris sur l'illustration.

* <34.5" (877 mm): Retirez le kit d'ajustement.

Pouce (millimètre) min. 33 7/8* (860°) min. 21 7/8 (555) 24 (609) 5 3/8 (136) 2 (51) 4 (102)

Silelave-vaisselleestencastré,lesmeublesàproximitédoiventrésisteràlacondensationprovenant dulave-vaisselle.

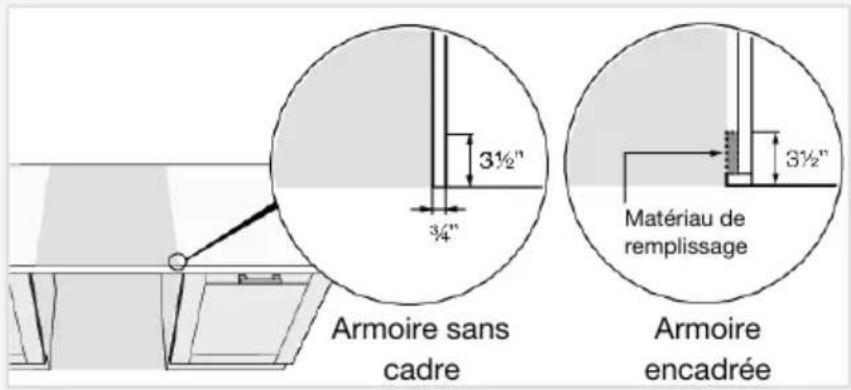

REMARQUE!

Ajoutezunpanneauderemplissagederrièreelecadredesmeublespourgarantiruneinstallation correcte. Un retour d'au moins 3 ½" (89 mm) est requis sur tous les côtés de l'ouverture (des baguettesenboisfourniesdansl'emballagedulave-vaissellepeuventêtreutiliséescomme matériauderemplissage).

Armoire sans cadre 3½" 3¼" Matériau de remplissage 3½" Armoire encadrée

Accessoires

Achetez une trousse d'accessoires pour installation autoportante (deux panneaux latéraux, un plan de travail et deux supports antibasculement). Si le lave-vaisselle est placé de manière à ce que l'un descôtéssoitvisible, despanneauxlatéraux doiventêtreinstallés. Silelave-vaisselle est complètementautoportant, vousdevezinstallerlesdeuxpanneauxlatéraux, unplandetravailet dessupportsantibasculement. Cesaccessoirespeuventêtreachetéslàouvousavezachetéle lave-vaisselle.

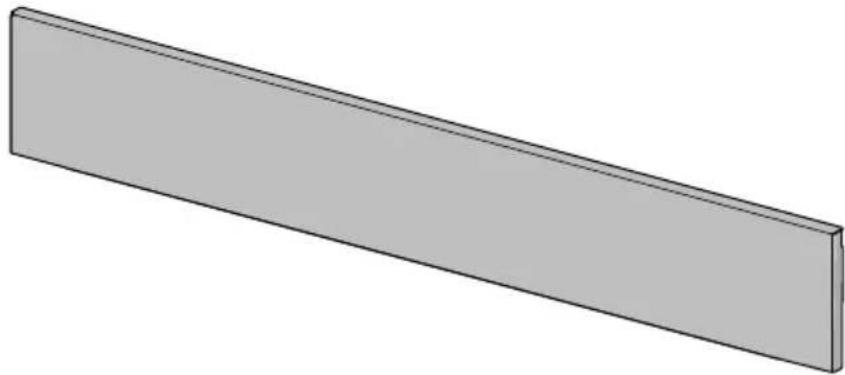

Posedufilmdeprotection

Fixezlefilmdeprotectionsousleplandetravailetsurlebord. Lafonctiondufilmdeprotectionest de protéger le plan de travail de l'humidité. (Le film de protection se trouve dans le sac en plastique inclus.)

La surface sur laquelle poser le film de protection doit être propre et sèche.

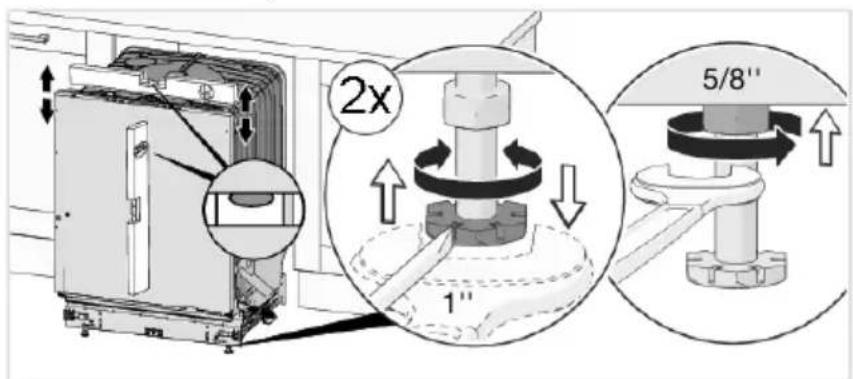

Ajuster la hauteur et glisser le lave-vaisselle en place

1. Pour commencer, mesurez la hauteur du sol au bord supérieur du plan de travail.
2. Mesurez la hauteur du sol au bord supérieur du lave-vaisselle.
3. Penchez légèrement le lave-vaisselle vers l'avant et réglez le pied arrière à l'aide de la vis située à l'avant du lave-vaisselle. Tournez-la dans le sens des aiguilles d'une montre pour baisser l'appareil ou dans le sens inverse pour le monter.

Max 0.6 Nm

1. Ajustez les pattes avant en les tournant dans le sens des aiguilles d'une montre pour relever la machine, ou l'inverse pour l'abaisser.

1. Assurez-vous que l'espace est d'au moins 1/8" entre le dessous du plan de travail et le bord supérieur du lave-vaisselle.
2. Glissez le lave-vaisselle à sa place.

Guided'installation

• Tirez sur le tuyau d'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation lorsque vousplacezlelave-vaisselle.
• Assurez-vous que le tuyau d'évacuation n'est pas plié ni pincé. Éliminez tout ce qui pourrait endommagerlestuyaux.

- Vérifiez que la porte peut s'ouvrir sans problème. Le verrouillage peut sinon ne pas fonctionner correctement.

1. Effectuezlesderniersajustementssurlespiedsetserrezlescontre-écrousdespiedsavant.

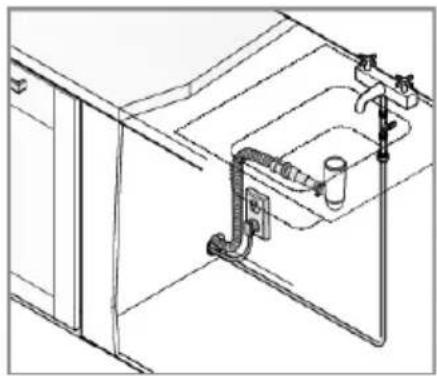

Raccorddevidange

Celave-vaisselleestadaptépourêtreinstallédansunrenfoncementsurélevé(pouratteindreune hauteurdetravailergonomique).Celasignifiequelelave-vaissellepeutêtreplacédesortequele tuyaudevidangefonctionneàunniveauinférieuràceluidufondulave-vaisselle,parexempleen ledirigeantdirectementversunevidangedesol.

Letuyaud'évacuationpeutégalementîtreraccordéàuntuyauderaccordementâtêteconique situésurlesiphondel'évier. Letuyauderaccordementdoitavoirundiamètreintérieurminimalde 1/2"(14mm).

Letuyaud'évacuationpeutêtrerallongéaumaximumde87"(2.2m)(lalongueurtotaledutuyau d'évacuationnedoitpasdépasser177"(4.5m)). Touslesraccordsettuyauxdeconnexiondoivent avoirundiamètreinterned'aumoins1/2"(14mm).

Aucunepartiedutuyaud'évacuationnedoitsesitueràplusde373/8"(950mm)au-dessusdela basedulave-vaisselle.

Letuyaud'évacuationpeutêtreraccourciencoupantsonextrémité. Pourgarantiruneévacuation optimale, utilisezlediamètrelepluslargepossible.

Fixezletuyaud'évacuationavecuncollier. Ilnedoitenaucuncasêtrepincé.

Un dispositif anti-refoulement externe n'est requis que si la réglementation locale l'impose, car le lave-vaisselle dispose déjà d'un système interne et d'un tuyau de vidange en boucle haute.

Connexionàl'alimentationeneau

Utilisezuniquementletuyaud'entréefourniaveclelave-vaisselle.Neréutilisezpaslesanciens tuyauxouautrestuyauxderechange.

Letuyaud'alimentationdoitêtreraccordéaunrobinet(robinetd'arrêt).Lerobinetdoitêtrefacement accessible,demanièreàpouvoircouperl'arrivéed'eausilelave-vaisselleestdéplacé.

Unefois l'installation terminée, ouvrez pendant uncertain tempslerobinet pour quel apression arrive. Vérifiez l'étanchéité detous les raccords.

Alimentationeneau

Lamachinepeutêtreraccordéal'approvisionnementeneaufroideoueneauchaude(max.160°F (70°C)).Lapressiondoitêtrede4.2-140psi(0.03-1.0MPa).

Raccordementàl'eaufroide

Raccordezlelave-vaisselleàl'alimentationeneaufroidesil'habitationestchaufféeaumazout, à l'électricitéouaugaz.

Raccordementàl'eauchaude

Raccordez le lave-vaisselle à l'alimentation en eau chaude (max. 160 °F (70 °C)) si le bâtiment est chauffé au moyen d'un système de chauffage écoénergétique comme le chauffage centralisé, solaire ou géothermique. Le raccord à l'eau chaude permet de limiter la durée du lavage et la consommation d'énergie.

REMARQUE!

Nedépassezpaslatempératureautorisée. Certainsplatsdecuissonnesupportentpasles chaleurs trop élevées. Reportez-vous à la section Vaisselle délicate dans le chapitre Chargement dulave-vaisselle.

Connexionélectrique

Lesprécisionsconcernantlaconnexionélectriquesetrouventsurlaplaquesignalétique. Les spécificationsdoiventcorrespondréal'alimentationélectrique.

La prise d'alimentation de l'appareil doit être installée dans une armoire ou sur un mur adjacent à l'espace sous le comptoir, à l'endroit où le lave-vaisselle sera installé. N'utilisez pas de rallonge.

L'orifice d'accès pour l'alimentation électrique doit être rond et lisse et d'un diamètre inférieur à 11/2"(38mm).Silacloisonestenmétal,elledoitêtrerecouverted'unprotecteurdebordure.

Preneztouteslesprécautionsnécessairespourinstallerouretirerl'appareil,ceciafind'éviter d'endommagerlecordond'alimentation.

Instructionsdebranchement

Cet appareil doit être relié à la terre. En cas de défaillance ou d'avarie, la mise à la terre réduira le risquedechocélectriqueentransmettantuneplusfaiblerésistanceaucourantélectrique. Cet appareilcomporteuncâblemunid'unconducteuretd'uneprisedemiseàlaterre. Lebranchement doitrespecterlesdirectivesdevotrelocalitéenmatièredemiseàlaterre.

ATTENTION!

Uncâbledemiseàlaterremalbranchéprésenteunrisqued'électrocution.Encasdedoutesur lamiseàlaterredel'équipement,consultezunélectricienouunreprésentantagréé.Nemodifiez paslaprisefournieavecl'appareil.Siellenecorrespondpasàlaprise,lamodificationnepeut étreréaliséequeparunélectricienagréé.

Raccordementfixedulave-vaisselle

Sivousoptezpourunraccordementfixedevotrelave-vaisselleplutôtqued'utiliserlecordon d'alimentationfourniparlefabricant,ilestpossibledecouperlecordonenvued'unraccordement direct,àconditionquel'installationsoitconformeàtouteslesnormesélectriquesnationalesetlocales envigueur.Leraccordementfixedoitêtreeffectuéparunélectricienqualifiéafindegarantirune installations sécuriséetconformeauxnormes.

Aumomentdeprocéderauraccordementfixedulave-vaisselle,veillezàutiliserdesfils,des connecteursetundispositifdeprotectiondescircuitsappropriés,conformémentàlaréglementation locale.Coupeztoujoursl'alimentationauniveaudutableauavantd'intervenirsurlesinstallations

électriques.Consultezleschémadecâblagedulave-vaisselleetlesréglementationslocalesen matièredebâtimentpourvousassurerdelaconformitédel'installation.

Lenon-respectdecesnormespeutentraînerdesrisquesélectriques,desdommagesàl'appareil oul'annulationdelagarantiedufabricant.Deplus,encasdepanne,lefabricantestsusceptible dedemanderauclientdeluifournirdesphotosduraccordementcâbléafindevérifierquel'installation aétéeffectuéecorrectement.

Pourvotresécurité, encasdedouteoudeméconnaissancedesexigencesenmatièred'installations électriques, ilestrecommandédefaireappelàunprofessionnelagréépourréaliserl'installation.

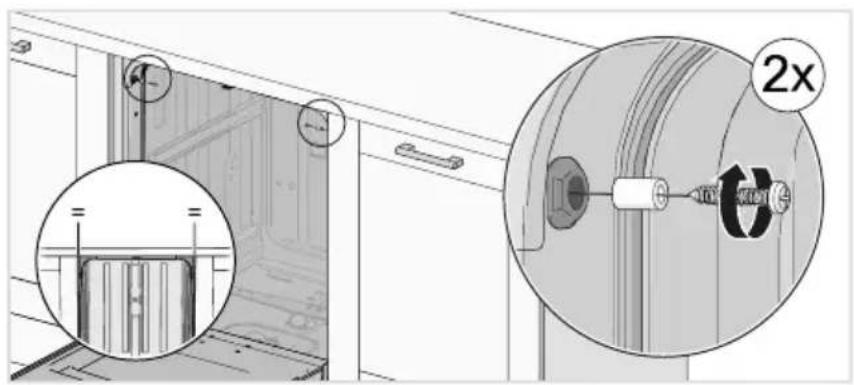

Fixationdulave-vaisselle

Unefois le lave-vaisselle installé, vérifiez queles piedsavants ontoujours en contact avec clesol.

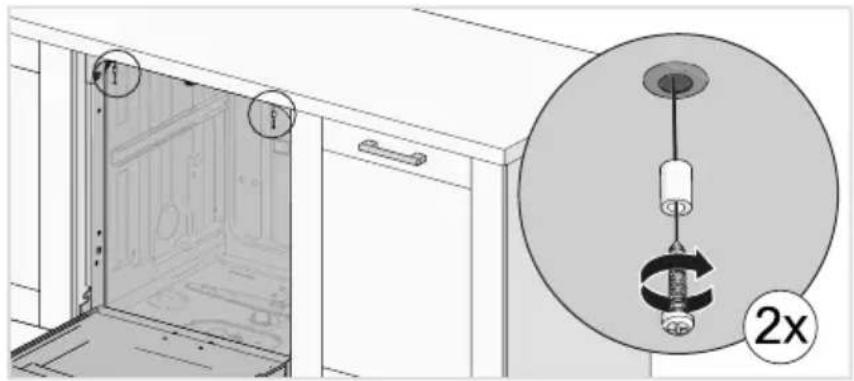

Visserdansleplandetravail

Lelave-vaissellepeutégalementêtrevissésousleplandetravail.

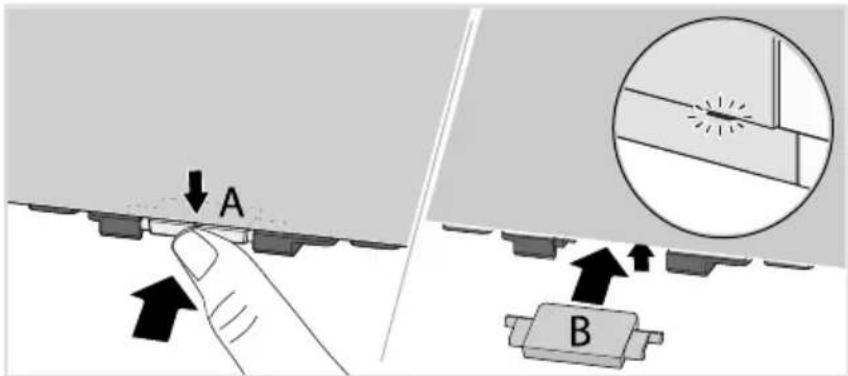

Le lave-vaisselle est équipé d'un voyant d'état dirigé vers le sol situé à l'avant de l'appareil. Une lentille destinée à recevoir un voyant d'état orienté vers l'avant peut être installée. (dans le sac en plastiqueinclus).

Installezlalentilleduvoyantd'étatorientéversl'avant

Protectiondulave-vaisselle

Laprotectionestfournieaveclelave-vaisselle.

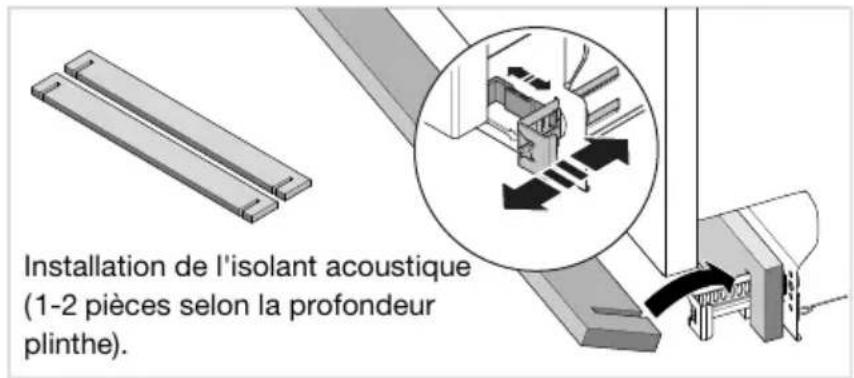

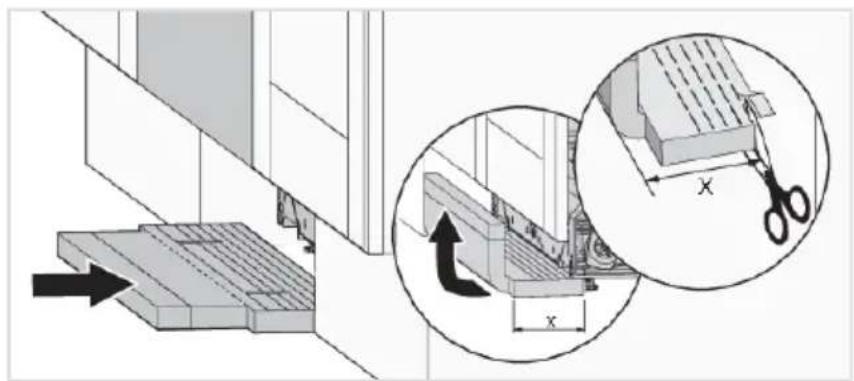

Installationdel'isolantacoustique

(uniquement sur certains modèles)

Installation de l'isolant acoustique (1-2 pièces selon la profondeur plinthe).

Garantielimitée-Appareilsàusagedomestiqueetprofessionnel

Cette garantie limitée couvre les pièces et la main d'œuvre, sauf pour les cas énumérés ci-après danslaprésentegarantielimitée. Les interventionsd'entretiendoiventêtreeffectuéesparuncentre deserviceautoriséparASKO. VOTRERECOURSUNIQUEETEXCLUSIFDANSLECADREDECE CERTIFICATDEGARANTIELIMITÉEESTLARÉPARATIONDEL'APPAREIL, COMMEPRÉVUDANS LEPRÉSENTDOCUMENT. CettegarantielimitéeestvalableuniquementlorsqueleproduitASKO estutilisédanslepaysouïlaétéacheté. Unepreuvedeladated'achatd'origineestnécessaire afind'obtenirunserviceaprès-ventedanslecadredelaprésentegarantielimitée. Cettegarantie estuniquementapplicable à l'acheteurd'origineetn'estpastransférable.

ProduitsrésidentielsASKOàusageexclusivementrésidentiel/personnel:

Garantielimitéededeux(2)ans-Toutedemandedeservicesousgarantiepourproduitsdomestiques ASKOdoitêtreeffectuéeauprèsdeASKOdansundélaidedeux(2)ansmaximumsuivantladate d'achatduproduit.Leserviceseraassurépendantlesheuresnormalesdebureau.Leslave-vaisselle ASKOéligiblesàl'extensiondegarantiede5ans2024-2025doiventêtreenregistréssurlesite us.asko.com.

ProduitsrésidentielsASKOàusagenonexclusivementrésidentiel/personnelouutilisésàdes finscommercialesoudansdesapplicationsmarines,mobilesouaéronautiques:

Garantielimitéedeun(1)an-ToutedemandedeservicesousgarantiepourproduitsASKOàusage nonexclusivementrésidentieloupersonnelouutilisésàdesfinscommercialesoudansdes applicationsmarines,mobilesouaéronautiques,doitêtreffectuéeauprèsdeASKOdansundélai deun(1)anmaximumsuivantladated'achatduproduit.Leserviceestdisponiblependantles heuresnormalesdebureau.

ProduitsprofessionnelsASKOàusagedomestiqueoucommercial:

Garantielimitéededeux(2)ans-Toutedemandedeservicesousgarantiepourproduitsdomestiques ASKOdoitêtreeffectuéeauprèsdeASKOdansundélaidedeux(2)ansmaximumsuivantladate d'achatduproduit.Leserviceestdisponiblependantlesheuresnormalesdebureau.

Articlesexclusdelagarantie

Cettegarantielimitéeneprendpasencharge:

1. Les pièces de rechange ou la main d'œuvre, si le produit ASKO est utilisé de façon non conforme auxmanuelsd'instructionsàl'usagedel'utilisateuroudel'opérateuret/ouauxinstructions relativesàl'installation.
2. Lesappelsenvuederectifierl'installationdevotreproduitASKO, devousapprendreàvous servircorrectementduproduitASKO, deremplacerouréparerlesfusiblesouderectifierle câblageélectriqueoulatuyauteriedevotremaison.
3. Lesarticlesetconsommablestelsquelesfiltres.
4. Les dommages causés par un accident, une modification, une utilisation inadaptée, une utilisation abusive, unenégligence, unincendie, uneinondation, uncasdeforcemajeure, uneutilisation incorrecte, uneinstallationincorrecte, uneinstallationn'étantpasconformeauxrèglements locaux en matière d'électricité et de plomberie ou l'utilisation de produits non agréés par ASKO ainsi qu'outetentativederéparationpardescentresdeserviceautresqueceuxautoriséspar ASKO.
5. Lesdommagesesthétiques, y comprislesrayures, les bosses, les écailles ou autres dommages auniveaudela finition devotre produit ASKO, sauf dans le casou detels dommages proviennent dedéfauts dematériaux ou defabrication nets ontsignalés à ASKO dans les 5 (cinq) jours suivantsladated d'achat.

6. L'enlèvementetlalivraison. CeproduitASKOdoitêtreréparédansvotremaison.

7. Lesréparationsdepiècesousystèmesendommagéssuiteàdesmodificationsnonautorisées effectuéessurleproduitASKO.

8. Les frais de voyage et de déplacement pour la réparation du produit si le produit ASKO se trouve dansunezoneisoléouuncentredeserviceautoriséparASKOn'estpasdisponible.
   9.L'enlèvementetlaréinstallationduproduitASKOs'ilestinstallédansunendroitinaccessible ous'iln'estpasinstalléselonlesnormesdevotreguided'installationASKO.
9. Leremplacementdepiècesoulamaind'œuvresurlesproduitsASKOdontlesnumérosde série/modèled'origineontétésupprimés, modifiésousontdifficilesàlire.

Exclusion

VOTRERECOURSUNIQUEETEXCLUSIFDANSLECADREDECECERTIFICATDEGARANTIE LIMITÉEESTLARÉPARATIONDEL'APPAREIL,COMMEPRÉVUDANSLEPRÉSENTDOCUMENT. TOUTESLESAUTRESGARANTIESEXPLICITESOUIMPLICITES,YCOMPRISTOUTEGARANTIE IMPLICITEDEQUALITÉMARCHANDEETD'ADAPTATIONÀUNUSAGEPARTICULIERSONT EXPRESSÉMENTREJETÉES.Certainesjuridictionsnepermettentpasl'exclusionoulalimitationen cequiconcernelesdroitsdegarantie.Cettegarantievousoctroiedesdroitsspécifiques;vous pouvezavoird'autresdroitsvariantd'unejuridictionàl'autre.Toutetentativederéparationparune personneautrequelecentredeserviceautoriséparASKOannulecettegarantielimitée.

Limitationderesponsabilité

ENAUCUNCAS,ASKOOULEFABRICANTETLEURSSOCIÉTÉSMÈRES,FILIALESETSOCIÉTÉS APPARENTÉESNESERONTTENUSRESPONSABLESDESDOMMAGESINDIRECTS,CONSÉCUTIFS, EXEMPLAIRES,PUNITIFSOUSPÉCIAUX.ENAUCUNCAS,ASKOOULEFABRICANTETLEURS SOCIÉTÉSMÈRES,FILIALESETSOCIÉTÉSAPPARENTÉESNESERONTTENUSRESPONSABLES DESDOMMAGESAUTRESQUELESDOMMAGESACTUELSETENAUCUNCASDESDOMMAGES DÉPASSANTLEPRIXPAYÉPOURLEPRODUITASKOSUJETDELARÉCLAMATION.Certaines juridictionsn'autorisentpasl'exclusionoulalimitationdesdommagesindirects,consécutifsou autres.Ceslimitationsouexclusionsnes'appliquentdoncpeut-êtrepasàvous.Cettegarantie limitéevousdonnedesdroitsjuridiquesspécifiques.Vouspouvezégalementavoird'autresdroits quivariantd'unejuridictional'autre.

Serviceaprès-venteASKO

Lisez le chapitre Dépannage avant de contacter le centre de service. Si le problème ne peut être résolu, contactezledistributeurleplusproche.

us.asko.com,[phone]ÉTATS-UNIS

ca.asko.com,[phone],[e-mail]

asko.com/mx,[phone],[e-mail]

Lors de l'appel, donnez les détails inscrits sur la plaque du numéro de série, y compris le nom du modèle(1), lenumérodel'article(2) et lenumérodesérie(3).

MODEL ART, NO. SERIAL NO. 1 2 3

Serviceetgarantie

Serviceaprèsexpirationdelagarantielimitée

Pour des informations sur l'obtention de pièces et de main d'œuvre après l'expiration de cette garantielimitéousurvenanthorsduchampd'applicationdecettegarantielimitée,veuillezcontacter leserviceaprès-venteASKO.

Nombredecycles

Maintenezlesboutonseterogcéspendant3secondspourfaireapparaîtreleNombredecyclessurl'afficheur.

Donnéestechniques

345/16-367/16"(871-925mm)Hauteur:

Largeur: 2315/16"(608mm) ^1)

2113/16"(554mm)Profondeur:

Poids: 110lb(50kg) ^2)

4.2-140psi(0.03-1.0MPa)Pressiond'eau:

VoirplaquesignalétiqueConnexionélectrique:

VoirplaquesignalétiquePuissancenominale:

1) Silalargeureuropéennede235/8"(600mm)estrequise,retirezlagarnituredefinition.

2) Lepoidspeutvarierenfonctiondescaractéristiques.

ASKO
