CP650HGa - Alimentation d'énergie non interruptible CyberPower - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	CyberPower
Modèle	CP650HGa
Capacité	650 VA / 375 W
Tension d'entrée	120 VAC
Fréquence d'entrée	50/60 Hz ±3 Hz
Tension de sortie (mode batterie)	120 VAC ±5%
Forme d'onde	Onde sinusoïdale simulée
Nombre de prises batterie	4
Nombre de prises protection surtension	4
Port USB de charge	5V / 2,4A
Port de communication USB	Oui (pour PowerPanel Personal)
Temps de charge de la batterie	8 heures pour 90%
Type de batterie	Plomb-acide scellé sans entretien
Durée de vie de la batterie	3 à 6 ans
Dimensions (L x P x H)	25 x 14,7 x 8,2 cm
Poids	2,94 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	0 à 95% sans condensation
Technologie	GreenPower UPS™ avec bypass
Certifications	BSMI
Sécurité	Disjoncteur intégré, protection contre les surcharges
Entretien et nettoyage	Nettoyer avec un chiffon sec ; batterie remplaçable
Pièces détachées et réparabilité	Batterie remplaçable, contactez le service technique

FOIRE AUX QUESTIONS - CP650HGa CyberPower

Comment installer l'UPS CP650HGa ?

Branchez l'UPS sur une prise murale mise à la terre. Chargez la batterie pendant au moins 8 heures avant la première utilisation. Connectez vos équipements aux prises batterie et aux prises de protection contre les surtensions. Assurez-vous que la charge totale ne dépasse pas 375 W.

Comment charger la batterie pour la première fois ?

Branchez l'UPS sur le secteur. L'UPS se charge automatiquement même s'il est éteint. Laissez-le branché pendant au moins 8 heures pour une charge complète à 90%.

Que faire si l'UPS ne s'allume pas ?

Vérifiez que l'UPS est bien branché sur une prise secteur. Si le disjoncteur est déclenché, appuyez dessus après avoir débranché au moins un équipement. Attendez 10 secondes avant de rallumer.

Comment remplacer la batterie ?

Débranchez l'UPS du secteur et de tous les équipements. Retournez l'UPS, retirez les vis du couvercle de la batterie, débranchez les câbles (rouge +, noir -), remplacez la batterie par une de même type, rebranchez les câbles, refermez et rechargez pendant 8 à 16 heures.

Quels appareils puis-je brancher sur les prises batterie ?

Branchez uniquement des appareils informatiques comme un ordinateur et un moniteur. N'y branchez pas d'imprimante laser, de chauffage, d'aspirateur ou d'autres gros appareils électriques, car ils peuvent surcharger l'UPS.

Quelle est la signification des voyants et alarmes ?

Le voyant vert fixe indique un fonctionnement normal. S'il clignote et qu'une alarme retentit toutes les 30 secondes, l'UPS est sur batterie. Une alarme rapide toutes les 0,5 seconde signifie que la batterie est faible. Une alarme continue indique une surcharge ou une fréquence incorrecte.

Comment utiliser le logiciel PowerPanel Personal ?

Téléchargez le logiciel depuis le site CyberPower. Installez-le sur votre ordinateur. Connectez l'UPS à l'ordinateur via le câble USB inclus. Le logiciel vous montrera l'état de l'UPS, l'autonomie et vous permettra de configurer des alertes.

Puis-je utiliser l'UPS dans un environnement humide ?

L'UPS est conçu pour une humidité relative de 0 à 95% sans condensation. Évitez de l'utiliser près d'eau ou d'aquariums. La condensation peut provoquer un court-circuit.

Quelle est la capacité maximale de l'UPS ?

La capacité maximale est de 650 VA / 375 W. Pour une autonomie optimale, ne dépassez pas 80% de cette capacité (soit environ 300 W).

Que faire en cas de surcharge ?

L'UPS émettra une alarme continue. Éteignez l'UPS, débranchez un ou plusieurs équipements des prises batterie, attendez 10 secondes, puis réenclenchez le disjoncteur situé sur le côté. Ensuite, rallumez l'UPS.

MODE D'EMPLOI CP650HGa CyberPower

CyberPower®

CP650HGa

使用手册

K01-0000736-01

產品保固註冊

感謝您選擇CyberPower的產品，為了保障您的權益，請仔細閱讀產品說明書，並即刻進行產品註冊，請至CyberPowere網站 https://www.cyberpower.com 於支援頁面中進行產品註冊。

重要的安全警告

(請保存這些說明)

本手冊包含重要的安全說明，請仔細閱讀並遵守所有的指示。在開箱、安裝或操作您的 UPS 前請仔細閱讀本手冊。

注意！為了防止火災或觸電的危險，請安裝在無導電雜質且溫度和濕度控制下的室內。(請參閱規格表中可接受的溫度和濕度範圍)。

注意！為了減少觸電的危險，不要打開機殼，裡面沒有使用者可自行維修的元件。

注意！即使 AC 輸入市電是斷開未接上的，危險的帶電元件還是可能會被電池通電。

注意！UPS 必須連接到有保險絲或斷路器保護的交流電源插座。不要插入未接地的電源插座。如果您需要將該設備斷電，請先關機並拔掉電源。

注意！為了避免觸電，維修電池或是連接電腦等負載設備前，請先將不斷電系統關機並拔除插頭，然後再安裝。

注意！請勿用於醫療或維生設備！ CyberPower 不銷售產品於維生或醫療應用。請勿在任何可能會影響維生設備的運作安全、醫療應用或影響病人照護的情況下使用。

注意！請勿接近或用於水族箱！為了減少火災或觸電的危險，不要使用或放在水族箱附近。水族箱中的凝結水氣會導致設備短路。

注意！請勿在任何運輸工具上使用本產品！為了減少火災或觸電風險，請勿在任何運輸工具(例如船、飛機)上使用本產品，運輸過程中的震動、衝擊或潮濕環境可能造成設備短路。

警語: 本產品是第 2 類 UPS，在住宅環境可能引起輻射干擾，若有該情形時，使用者可能需要採取額外的措施。

安装您的 UPS

感謝您購買 CyberPower Systems UPS 產品。本產品良好的設計能讓您在使用期間擁有卓越的電源保護、操作以及產品效能。

包装内容物

收到產品請立即檢查包裝內容物，包裝內容物需包含以下配件：

(a) UPS (b) 使用手册 (c) USB A+B 線

* PowerPanel® Personal 電源管理軟體請至 CyberPower 官方網站 https://www.cyberpower.com 於產品軟體頁面中免費下載。

如何選擇適合您設備的電力需求

1. 先確認將與 UPS 連結的設備並沒有超過 UPS 的負載。若超過 UPS 的負載(CP650HGa 為 650 伏安/375 瓦)，UPS 會關閉或跳開斷路器做過載保護。
2. 許多外在因素會影響您電腦所需的電力，建議插在電池備援插座的設備勿超過 UPS 80% 的容量。

硬體安裝指南

1. 第一次使用 UPS 之前，為了確保新的電池能有效發揮電池的發電能力，請將電池充電至少 8 小時。
2. 此 UPS 具有自動充電的功能，只要將 UPS 插入市電插座，無論 UPS 狀態是關閉或開啟，都會自動充電。
3. 關閉 UPS 並將市電拔除，再將你的電腦、螢幕，及任何其他需要備用電力的周邊設備，插入電池備援插座上。將其他周邊設備(如印表機、掃描機或喇叭等...)插入全時突波保護插座。請勿將雷射印表機、碎紙機、影印機、小型電熱器、吸塵器、水泵浦或其他大型電氣設備插入「電池備援及突波保護插座」。這些設備的電力需求可能會超載且損害你的 UPS。(注意：輸出電纖線長度不得超過 10 公尺)
4. 將 UPS 插入 2 極，3 線接地插座(牆壁電源插座)。請確保牆上插座會由保險絲或斷路器保護，且不提供需要大型電力需求的設備(如空調，影印機，等...)。使用延長線則不在產品保固範圍內。
5. 按下電源開關，開啟 UPS。電源指示綠燈將亮起，且發出兩次「嗶」聲。
6. 如果檢測到過載，警示音將響起，UPS 會發出長鳴。欲解決此問題，請關閉 UPS 及拔除至少一台設備的插頭，並確保斷路器被壓下，最後再將 UPS 重新開啟。
7. 為了保持最佳的電池充電狀態，請隨時將 UPS 插入交流電源插座。
8. 若需延長 UPS 保存時間，請將 UPS 蓋好，並確保電已充滿再進行儲存。每 3 個月進行充電，以確保電池壽命。
9. 確認牆上的電源插座與 UPS 都和您的設備擁有最適當的連接距離。
10. 將 UPS 水平放置或使用鎖孔安裝槽以適當的方向將 UPS 固定在牆上，請勿以垂直方向支撐 UPS。

基本操作

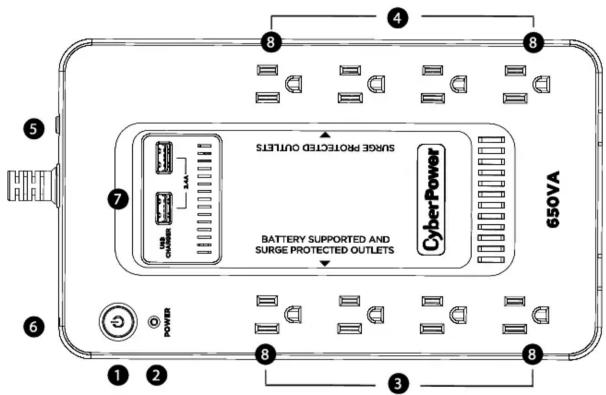

產品圖

CP650HGa

1. 電源開關

開機: 長按電源開關 2 秒，聽到兩次「嗶」聲後放開

警示音設定: 快速按兩次電源開關可開啟或關閉警示音響。警示音響開啟為默認設定。快速按兩次電源開關可將警示音響關閉，此時您會聽到兩次短「嗶」聲。若要再次開啟警示音響，請快速按兩次電源開關，此時您會聽到一次短「嗶」聲。

*在警示音響為關閉狀態下，當 UPS 在電池模式下及電力不足時將不會有任何聲音提示。

2. 電源指示燈

LED 燈號亮起代表市電及 UPS 皆供電正常。

3. 電池備援與突波保護插座

此 UPS 具有四個電池備援與突波保護插座，以確保與 UPS 連結的設備，在停電期間能暫時運行。（請勿將雷射印表機、碎紙機、影印機、小型電熱器、吸塵器、水泵浦或其他大型電氣設備插入「電池備援及突波保護插座」。這些設備的電力需求可能會超載並損害你的 UPS。）

4. 突波保護插座

此 UPS 具有四個突波保護插座。

5. 断路器

斷路器位於 UPS 側面，當電壓短路或過載時將跳開以進行保護。

6. USB 通訊連接埠

USB 埠可以讓電腦和 UPS 連接及進數據傳輸。UPS 使用狀態都將同步在 PowerPanel® Personal 電源管理軟體中。

7. USB 充電埠

USB 充電埠提供 5 伏 2.4 安培的電力輸出。

8. AC 交流變壓器插座

此 UPS 具有四個間隔開的插座，支援大顆電源供應器插入，不會阻礙相鄰的插頭。

更換電池

注意:更換電池時，請選擇相同型式與數量之電池或電池組，並由專業人士進行操作，或您可至 CyberPower 官網支援頁面尋求技術支援。

注意: 電池為危險廢棄物，需妥善處理。大多數銷售鉛酸電池的零售商會依照當地法規要求，收集廢舊電池進行回收利用。 警告:請勿將電池丟入火焰中，電池可能爆炸。

警告:請勿打開或砸碎電池。洩漏之電解液有害皮膚與眼睛。電解液可能有毒。

電池更換程序

1. 關閉並斷開所有連接中的設備
2. 關閉 UPS 並斷開與市電的連接
3. 將 UPS 轉至背面
4. 將 UPS 底部用於固定底板的螺絲卸除
5. 將電池蓋(底板)從 UPS 上滑開
6. 斷開電池線與電池的連接
7. 從電池艙中取出電池
8. 安裝替換電池時，請將紅線(+)和黑線(-)連接到相同顏色的端子。
9. 將更換好的電池放回電池艙
10. 將電池蓋滑上並以螺絲鎖緊
11. 對 UPS 充電 8-16 小時，使其為滿電狀態。

故障處理

問題	可能原因	解決辦法
UPS 背後斷路器開關跳開	斷路器因為過載而跳開	關閉 UPS 且拔下至少一台負載設備的插頭。等待 10 秒後,按下斷路器按鈕以重置 UPS,接著再開啟 UPS。
UPS 並未以預計放電時間運行	電池未完全充電	讓 UPS 插在插座上重新充電。
	電池的壽命期限已經完結	聯繫 CyberPower 經銷商尋求更換電池支援。
UPS 無法開啟	本產品開關設計,具有防止連續快速打開和關閉而造成損害的功能。	將 UPS 關閉。等待 10 秒後再將 UPS 開啟。
	UPS 並未與市電插座連接	UPS 必須與 110/120 伏且 50/60 赫的插座連接。
	電池的壽命期限已經完結	聯繫 CyberPower 經銷商尋求更換電池支援。
	UPS 內部故障	聯繫 CyberPower 經銷商尋求支援。
	頻率不在 47-63 赫之範圍內	將 UPS 關閉,並確認頻率範圍在 47-63 赫之間,或者您可以將 UPS 調至電池模式。
PowerPanel® Personal 電源管理軟體無法啟動(所有圖示呈現灰色)	USB 未連結	用 USB 連接線連結 UPS 和電腦。
	USB 連結到錯誤的埠	檢查電腦後面的另一個 USB 埠,將 USB 線插入此埠。
	UPS 目前並未提供電池電力	關閉您的電腦及 UPS,等待 10 秒後再將 UPS 開啟。此動作將重置您的 UPS。

LED 燈號及警示音定義

電源指示燈	警示音	狀態
恆亮	無	正常運作
閃爍*	每 30 秒鐘「嗶」兩聲	市電異常-UPS通過其電池為電池供電插座供電。
閃爍*	每 0.5 秒鐘快速發出「嗶」聲	市電異常-UPS通過其電池供電時,快速的警示聲表示該UPS電量即將耗盡。
關閉	長鳴	電池模式過載-當連接設備超出UPS額定容量時,請關閉UPS,從電池備援插座上拔下至少一件設備,等待10秒鐘後重置斷路器並打開UPS。
關閉	長鳴	市電異常-輸入電源頻率超過47-63Hz。

* LED 燈號會隨著警示音的聲響閃爍。

技術規格

型號	CP650HGa
容量	650伏安/375瓦
額定輸入電壓	120Vac
額定輸入電流	12A
輸入頻率	50/60Hz ± 3Hz
電池模式輸出電壓	120Vac ± 5%
電池模式輸出電流	5.5A Max.
電池模式輸出頻率	50Hz/60Hz ± 1% (自動感應)
USB充電孔輸出	5Vdc 2.4A Max.
最大負載	650伏安/375瓦
突波保護插座之最大負載	12安培
輸出波形	模擬正弦波
使用溫度	0°C ~ 40°C
使用相對濕度	0 to 95% (非凝結狀態)
尺寸(W x D x H)	25 x 14.7 x 0.82 cm
重量	2.94 kg
電池充電時間	8小時充電至90% (滿截放電後)
參考電池壽命	3到6年,根據放電/再充電循環次數有所不同
電池類型	密閉式免維護鉛酸電池
EMI分類	通過台灣商檢局BSMI鑑定

CYBERPOWER GREENPOWER UPS™ 技術

節能的專利旁路技術

CyberPower GreenPower UPS™專利旁路技術，與傳統的UPS相比，能降低UPS的能源成本高達75%。即使市電正常，傳統的UPS仍需不斷通過變壓器來傳送電源。相反的，在同樣市電正常的條件下，

GreenPower UPS™先進的電路系統能繞過變壓器。如此一來，電力效率顯著提昇，也同時減少熱能流失。

讓您使用更少的能源，大大降低能源成本。當電力狀況異常時，GreenPower UPS™會自動地透過變壓器

運送電力調節電壓，並提供安全的電力。由於8成以上的時間市電都是正常的，GreenPower UPS™大部分

時間是以其高效的旁路模式運行

CyberPower UPS 也依照有害物質限用指令(RoHS)製造，使其成為現今市場上最環保的 UPS 之一。

設備名稱:不斷電系統·型號(型式):CP650HGaEquipment nameType designation (Type)
單元 Unit	限用物質及其化學符號Restricted substances and its chemical symbols
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium( Cr^*6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
電路板	-	O	O	O	O	O
金屬件	O	O	O	O	O	O
塑膠面板	O	O	O	O	O	O
電源線	O	O	O	O	O	O
包裝材	O	O	O	O	O	O
外殼類	O	O	O	O	O	O
備考1. “超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the referencepercentage value of presence condition.備考2. “O”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “O” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3. “-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.

聯絡我們

Cyber Power Systems, Inc.

碩天科技股份有限公司

全球網址: www.cyberpower.com

技術支援專線: 0800-288-966

版權所有，翻印必究
