Type de produit	Lampe suspendue
Marque	NUVO
Modèle	Bridgeview 60/1703
Alimentation	220-240 V ~ 50/60 Hz
Nombre de lampes	2
Type d'ampoule	E27 (estimation) - Non fournie
Puissance maximale par ampoule	60 W (estimation)
Matériau du corps	Métal (estimation)
Méthode d'installation	Montage au plafond avec bande de montage et chaîne
Connexion électrique	Phase (noir), Neutre (blanc), Terre
Protection	Déconnecter l'alimentation avant installation
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - Bridgeview 60/1703 NUVO

Comment installer la lampe Bridgeview 60/1703 ?

Avant toute intervention, déconnectez l'alimentation électrique. Fixez la bande de montage au boîtier de prise de courant, puis faites passer les fils dans la chaîne. Connectez les fils selon les couleurs (noir à phase, blanc à neutre) et reliez les fils de terre à la vis de terre. Placez les abat-jours et installez l'ampoule.

Quel type d'ampoule utiliser ?

La notice ne précise pas le type, mais pour ce modèle, utilisez une ampoule à culot E27 d'une puissance maximale de 60 W (estimation). L'ampoule n'est pas fournie.

Comment connecter les fils électriques ?

Repérez le fil du luminaire avec une mention écrite (fil noir) à connecter au fil sous tension du circuit. Le fil sans mention (avec cannelures) se connecte au fil neutre (blanc). Utilisez les connecteurs de fils fournis.

Faut-il mettre la lampe à la terre ?

Oui, la mise à la terre est obligatoire. Attachez les fils de terre du luminaire et du coffret de prise de courant sur la vis de terre de la bande de montage.

Que faire si la lampe ne s'allume pas après installation ?

Vérifiez d'abord que l'alimentation est rétablie, que l'ampoule est bien vissée et fonctionnelle, et que les connexions sont correctes. Si le problème persiste, consultez un électricien.

Comment nettoyer la lampe ?

Nettoyez la lampe avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

La lampe est-elle dimmable ?

La notice n'indique pas de compatibilité avec un variateur. Pour utiliser un variateur, assurez-vous d'utiliser une ampoule dimmable et un variateur adapté. Dans le doute, considérez-la comme non dimmable.

Puis-je ajuster la hauteur de la lampe ?

Oui, vous pouvez modifier la longueur de la chaîne. Ouvrez les maillons aux extrémités à l'aide d'une pince, en protégeant la finition avec un tissu, puis raccourcissez ou allongez selon vos besoins.

Quelle est la hauteur de suspension recommandée ?

La notice ne précise pas de hauteur. Généralement, pour un éclairage suspendu, laissez au moins 2,10 mètres entre le sol et le bas de la lampe.

Comment remplacer une ampoule ?

Éteignez l'interrupteur et laissez refroidir l'ampoule. Dévissez l'anneau de douille pour libérer l'abat-jour, puis remplacez l'ampoule. Remettez l'abat-jour et revissez l'anneau.

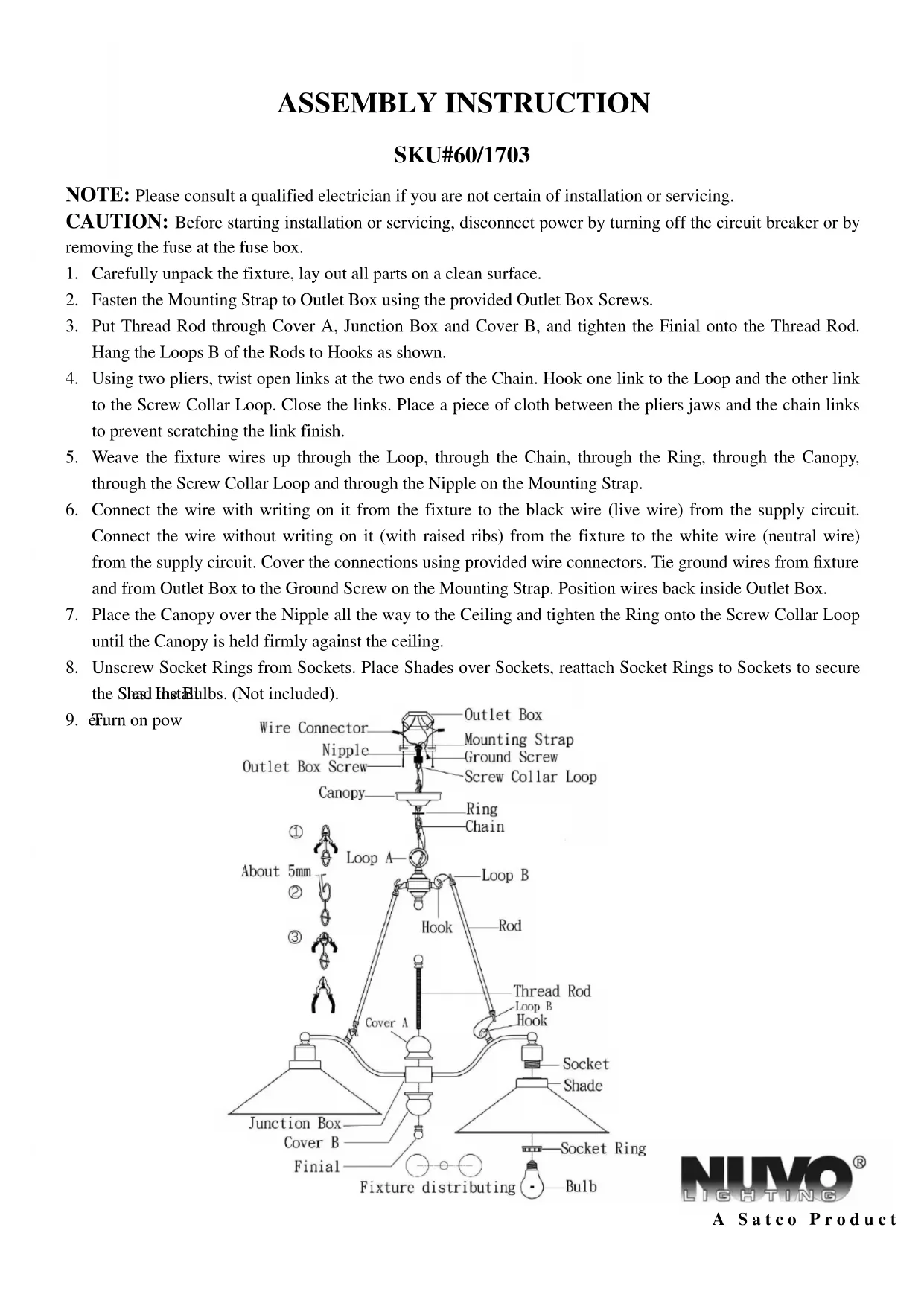

MODE D'EMPLOI Bridgeview 60/1703 NUVO

REMARQUE : Si vous avez des incertitudes quant à l'installation, demandez de l'aide à un électricien qualifié.

ATTENTION : Avant de commencer l'installation, déconnectez l'alimentation électrique avec le disjoncteur ou en retirant le fusible du disjoncteur. Calfeutrer la surface de montage au sommet et sur les côtés.

1. Déballez soigneusement le luminaire et placez toutes les pièces sur une surface propre.
2. Fixez la Bande de montage sur le Boîtier de prise de courant à l'aide de deux Vis pour boîtier de prise de courant.
3. Faites passer le Montant fileté dans le Capot A, dans le Boîtier de raccordement et dans le Capot B, puis serrez le Faîteau sur le Montant fileté. Accrochez les Boucles B des Montants sur les Crochets ainsi qu'illustré.
4. n'Al'aïbodleux pinces, ouvrez les maillons aux deux extrémités de la Chaîne. Accrochez l'un des maillo les autres maillons à la Boucle de collier de vis. Refermez les maillons. Placez un morceau de tissu entre les mâchoires des pinces et les maillons de la chaîne afin d'éviter d'endommager la finition des maillons.
5. Faites passer les fils du luminaire dans la Boucle, dans la Chaîne, dans l'Anneau, dans le Couvercle, dans la Boucle de collier de vis et dans le Faîteau sur la Bande de montage.
6. Connectez le fil du luminaire qui comporte une mention écrite sur le fil noir (fil sous tension) du circuit d'alimentation. Connectez le fil sans mention écrite (avec les cannelures) du luminaire sur le fil blanc (fil neutre) du circuit d'alimentation. Couvrez les connexions à l'aide des connecteurs de fils fournis. Attachez les fils de terre du luminaire et du Coffret de prise de courant sur la Vis de terre sur la Bande de montage. Faites entrer les fils dans le Coffret de prise de courant.
7. Placez le Couvercle sur l'Embout jusqu'au niveau du Plafond, et fixez l'Anneau sur la Boucle de collier à vis jusqu'à ce que le Couvercle soit fermement fixé contre le plafond.
8. Dévissez les Anneaux à douille des Douilles. Placez les Abat-jours sur les Douilles, et remettez en placez les Anneaux de douille sur les Douilles de façon à maintenir les Abat-jours en position. Installez l'ampoule. (Non fournie).
9. A llumez l'électricité.
