WK 66-21 - Cave à vin LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin
Marque	Liebherr
Modèle	WK 66-21
Capacité	66 bouteilles (0,75 L)
Alimentation électrique	Courant alternatif, 220-240 V, 50 Hz, fusible 10-16 A
Plage de température recommandée	10 °C à 14 °C pour conservation longue durée
Affichage	Numérique avec réglage de température
Fonctions	Réglage température, alarme porte ouverte, alarme température, sécurité enfants, ventilation, mode présentation
Charge maximale par clayette	45 kg (selon modèle de référence)
Filtre à charbon actif	Oui, remplacement recommandé annuellement
Réversibilité de la porte	Oui, par personnel spécialisé
Nettoyage	Eau tiède et produit vaisselle doux ; ne pas utiliser de nettoyeur vapeur
Réfrigérant	R600a (quantité sur plaquette signalétique)
Classe climatique	SN-ST (selon conditions d'installation)
Type d'utilisation	Domestique et similaire (cuisines personnel, pensions, etc.)
Étiquettes d'identification	Incluses pour chaque surface de rangement
Éclairage intérieur	Oui, intensité réglable (h1 à h5)

FOIRE AUX QUESTIONS - WK 66-21 LIEBHERR

Comment régler la température de la cave à vin ?

Utilisez les touches de réglage Up (augmenter) et Down (diminuer) sur le panneau de commande. L'affichage clignote lors du réglage. La température recommandée pour une conservation longue durée est de 10 °C à 14 °C.

Que faire si l'alarme sonore retentit ?

Si l'alarme de porte ouverte retentit (porte ouverte plus de 60 s), appuyez sur la touche Alarm pour la désactiver. Si l'alarme de température se déclenche (température trop haute ou trop basse), vérifiez la fermeture de la porte et attendez que la température revienne à la valeur réglée. Si le problème persiste, contactez le S.A.V.

Comment activer la sécurité enfants ?

Appuyez sur la touche Ventilation pendant 5 secondes. L'affichage indique 'Ventilation' et le symbole de sécurité enfants apparaît. Pour désactiver, répétez la même opération.

Comment nettoyer l'appareil ?

Avant le nettoyage, arrêtez l'appareil et débranchez-le. Utilisez de l'eau tiède avec un peu de produit vaisselle. N'utilisez pas de détergents abrasifs, acides ou de solvants. Pour les surfaces en verre, utilisez un nettoyant pour vitres ; pour l'acier inox, un produit spécifique. Ne pas employer de nettoyeur vapeur.

Comment remplacer le filtre à charbon actif ?

Saisissez le filtre par sa poignée, tournez-le de 90° vers la droite ou la gauche, puis extrayez-le. Pour installer le nouveau, placez-le en position verticale et tournez de 90° jusqu'à l'enclenchement. Il est recommandé de remplacer le filtre une fois par an.

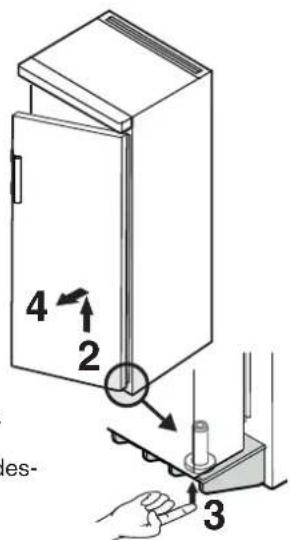

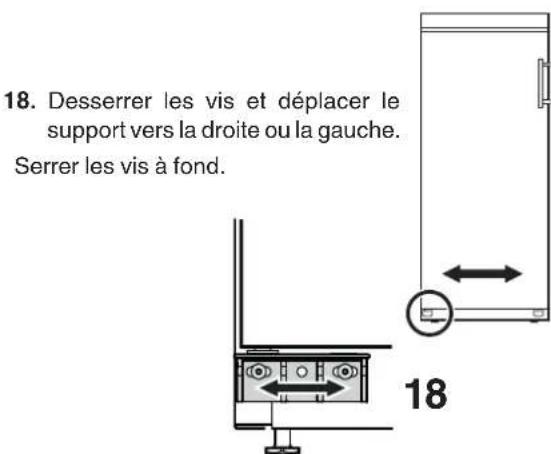

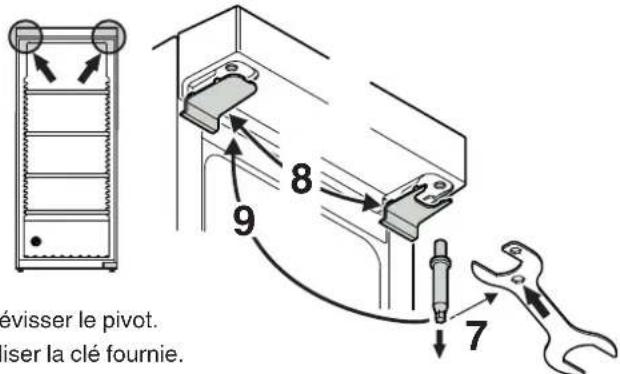

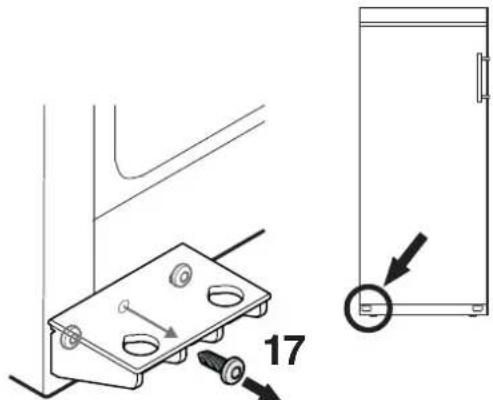

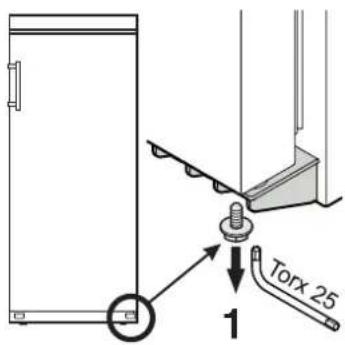

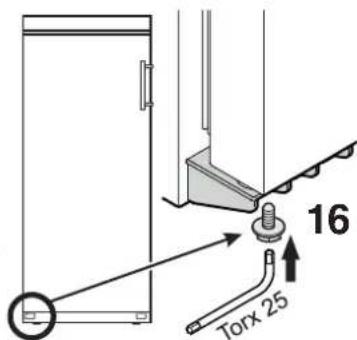

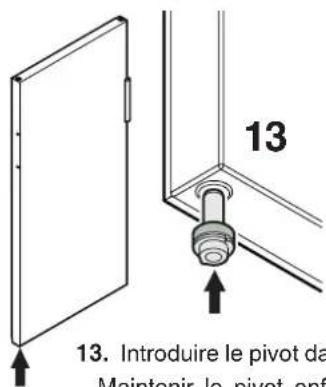

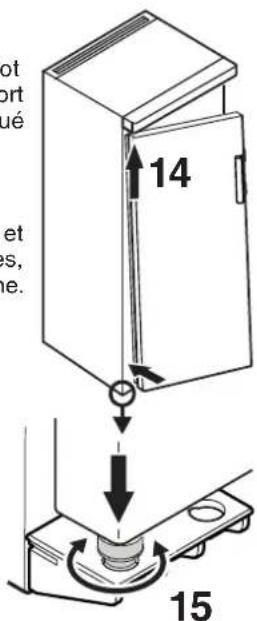

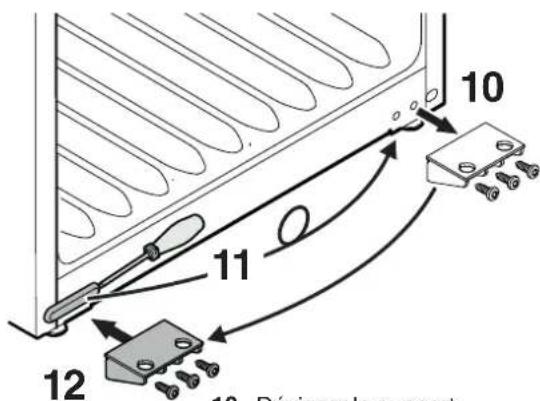

Comment inverser le sens d'ouverture de la porte ?

L'inversion doit être effectuée par du personnel spécialisé, idéalement à deux personnes. Les étapes incluent le dévissage du support inférieur, le retrait de la porte, l'inversion du bouchon et le transfert de la poignée et des caches de l'autre côté. Consultez le manuel pour les détails complets.

Que signifie l'affichage 'F1' ?

L'affichage 'F1' indique un défaut de l'appareil. Dans ce cas, contactez le Service Après-Vente (S.A.V.) pour obtenir de l'aide.

Puis-je stocker d'autres boissons que du vin dans cette cave ?

Non, cet appareil est exclusivement conçu pour le stockage de vins dans un environnement domestique ou similaire. Il n'est pas adapté pour les médicaments, le plasma sanguin ou les produits dangereux.

Comment éteindre complètement l'appareil ?

Maintenez la touche On/Off enfoncée pendant 3 secondes jusqu'à ce que l'affichage de température s'éteigne. Pour une mise hors service prolongée, débranchez également la prise.

Qu'est-ce que le mode présentation et comment le désactiver ?

Le mode présentation affiche l'appareil comme en fonctionnement mais sans refroidissement. Pour le désactiver, appuyez simultanément sur les touches Ventilation et On/Off pendant 5 secondes. Le compresseur redémarre alors.

MODE D'EMPLOI WK 66-21 LIEBHERR

Protection de l'environnement

L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareillors du transport pour empêcher au réfrigérant y contenu (indications sur la plaquette signalétique) et à l'huile de s'échapper accidentellement.

• Rendre l'appareil inopérant.
• Débrancher l'appareil.
• Sectionner le câble d'alimentation électrique.

AVERTISSEMENT

Risque d'étouffement avec les films et matériaux d'emballage !

Ne pas laisser les enfants jouer avec les ma d'emballage.

Déposer les matériaux d'emballage à une déchetterie officielle.

Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté au stockage de vins dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• dans les cuisines du personnel, les pensions de famille,
• par les clients de maisons de campagne, hôtels, motels et autres hébergements,
• par les traiteurs et services semblables dans le commerce de gros.

N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite.

L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive 2007/47/CE relative aux dispositifs médicaux. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération.

De plus, l'appareil n'est pas adapté pour le fonctionnement dans les zones à risque d'explosion.

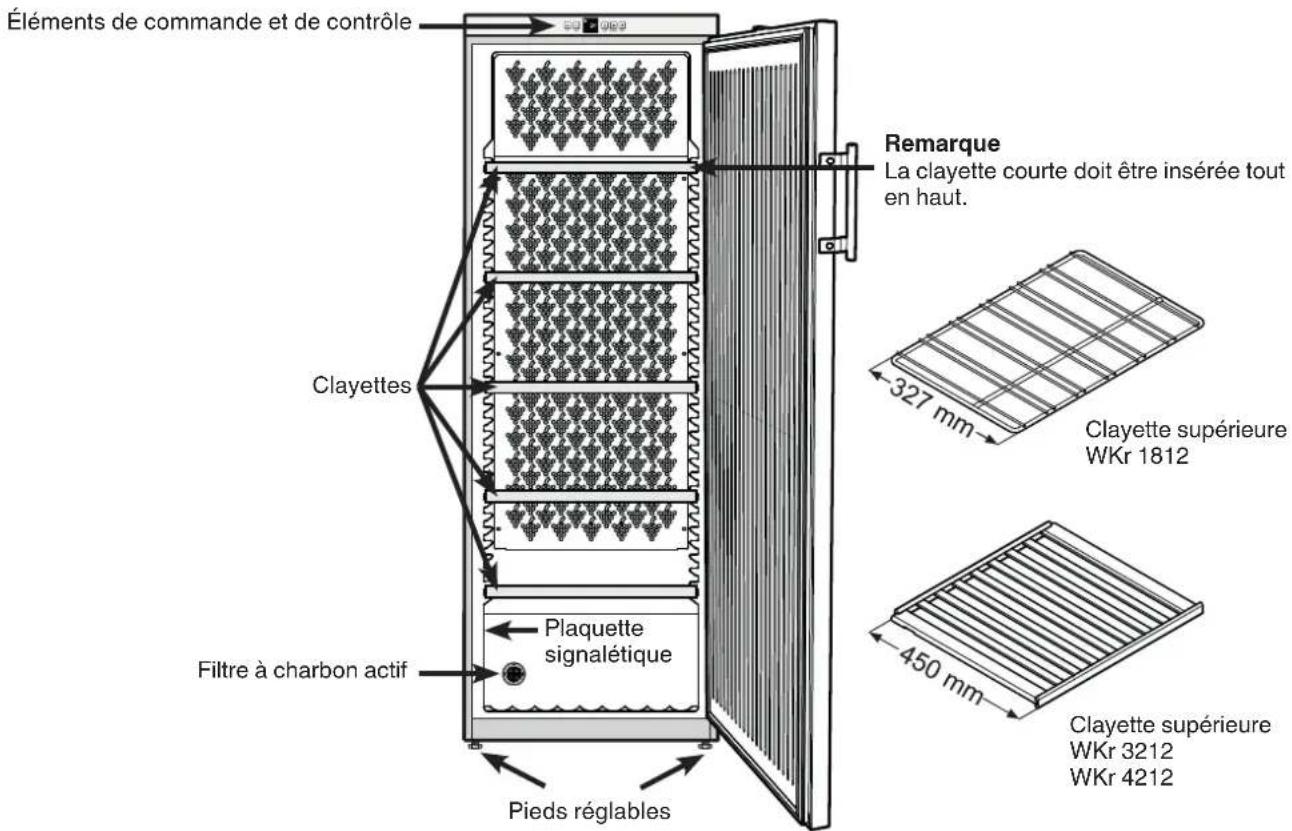

Description de l'appareil

Recommandations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
• Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, débrancher l'appareil ou ôter le fusible.
• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
• Ne pas manipuler de flammes vives ou d'appareils pouvant provoquer un incendie. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source de chaleur et bien aérer la pièce.
• Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.
• Cet appareil peut être utilisé par des enfants dès 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprennent les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
• Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.

• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.

• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.

• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
• Pour les appareils équipés de fermeture à clef, ne pas laisser la clef à proximité de l'appareil et la ranger hors de portée des enfants.
• L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

Classe climatique

La classe climatique indique la température ambiante à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.

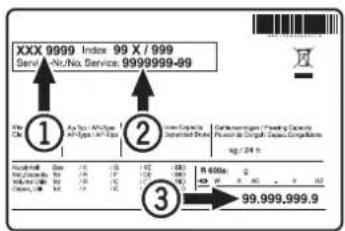

La classe climatique est indiquée sur la plaquette signalétique.

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

Classe climatique Température ambiante

SN +10 °C à +32 °C

N +16 °C à +32 °C

ST +16 °C à +38 °C

T +16 °C à +43 °C

SN-ST +10 °C à +38 °C

SN-T +10 °C à +43 °C

Ne pas utiliser l'appareil en dehors de la plage de température indiquée.

Economiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Dégager les fentes de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiante.
• Ouvrir l'appareil aussi brièvement que possible.

Des dépôts de poussière augmentent la consommation d'énergie :

- Dépoussiérer le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.

Base de données EPREL

À partir du 1 ^er mars 2021, les informations relatives à l'étiquetage énergétique et aux exigences d'écoconception seront consultables dans la base de données sur les produits européenne (EPREL). Pour accéder à la base de données sur les produits, rendez-vous sur https://eprel.ec.europa.eu/. Il vous sera alors demandé de saisir la référence du modèle. La référence du modèle figure sur la plaquette signalétique.

Mise en place

• Eviter d'installer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage ou autre).
• Le sol doit être horizontal et plan. Pour compenser les irrégularités du sol, ajuster les pieds réglables en hauteur.

- Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.

- Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m³ pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

- Toujours placer l'appareil directement contre le mur.

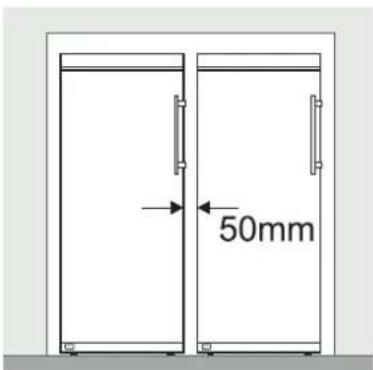

- Dans le cas où plusieurs appareils sont disposés côte à côte, un espace de 50 mm doit être laissé entre les appareils. Si cet espacement est trop petit, de l'eau de condensation peut se former sur les parois latérales des appareils.

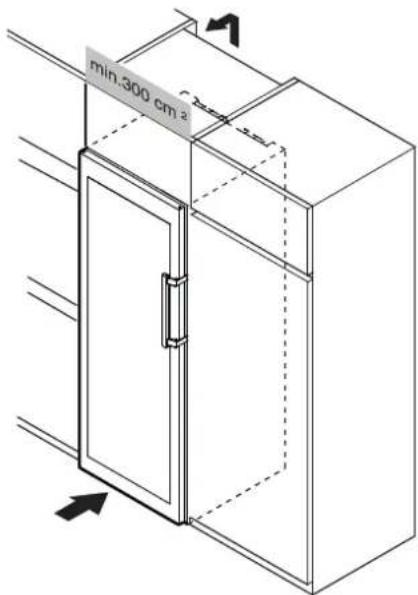

- Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut qui s'alignera à la hauteur de la cuisine.

Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élément haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élément et le mur, sur toute la largeur de l'élément. L'ouverture d'aération disponible sous le plafond de la cuisine devra présenter une section minimale de 300 cm².

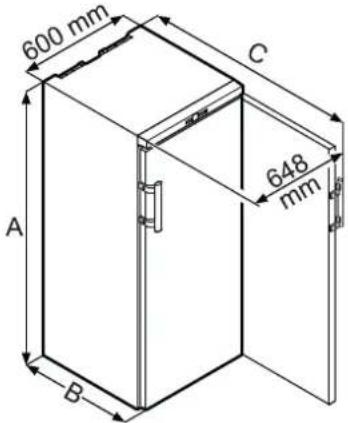

Dimensions

WKr 1811	A = 890 mm	B = 613 mm	C = 1172 mm
WKr 3211	A = 1350 mm	B = 739 mm	C = 1298 mm
WKr 4211	A = 1650 mm	B = 739 mm	C = 1298 mm

Raccordement électrique

Seul le courant alternatif doit être utilisé pour alimenter l'appareil.

La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible.

Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.

La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.

Ne pas brancher l'appareil à une rallonge ou à une multiprise.

Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphasé) ou de fiches économie d'énergie. Risque d'endommagement du système électronique!

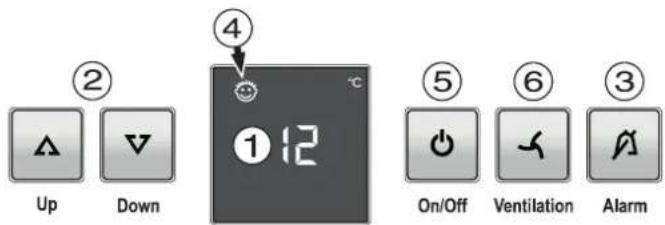

Eléments de commande et de contrôle

① Affichage de température
② Touches de réglage température
③ Touche d'arrêt alarme sonore
④ Symbole Sécurité enfants activée
⑤ Touche Marche-Arrêt
⑥ Touche ventilation

Mise en marche et arrêt de l'appareil

Mise en marche

Appuyer sur la touche On/Off pour que l'affichage de température s'allume.

Arrêt

Maintenir la touche On/Off enfoncé pendant 3 secondes pour éteindre l'affichage de température.

Réglage de la température

Elever la température

Appuyer sur la touche de réglage Up.

Abaisser la température

Appuyer sur la touche de réglage Down.

• L'affichage se met à clignoter dès que la touche est pressée pour la première fois.
• Modifier le réglage de la température par des pressions répétées sur la touche.
• Environ 5 secondes après toute dernière pression sur une touche, l'electronique de l'appareil passe automatiquement à l'affichage de la température instantanée.

Conservation des vins

Pour les conserver à long terme, il est recommandé de stocker les vins à une température comprise entre 10 °C et 14 °C.

Cette température, équivalente à celle d'une cave à vins, réunit les conditions optimales nécessaires à la maturation du vin.

Les températures de dégustation recommandées pour les différents vins sont les suivantes :

Vin rouge +14 °C à +18 °C

Rosé +10 °C à +12 °C

Vin blanc +8 °C à +12 °C

Clairette, prosecco de +7 °C à +9 °C

Champagne +5 °C à +7 °C

Alarme porte ouverte

Lorsque la porte reste ouverte pendant plus de 60 s, l'alarme sonore retentit.

Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyer sur la touche Alarm pour éteindre l'alarme sonore.

En refermant la porte, vous réactivez la fonction d'alarme.

Alarm

Alarme température

En cas de températures non autorisées à l'intérieur de l'appareil, l'alarme sonore retentit et l'affichage de la température clignote.

- Appuyer sur la touche Alarm pour éteindre l'alarme sonore.

L'affichage de la température arrête de clignoter dès que la température intérieure atteint la valeur réglée.

Alarme température sur un appareil défectueux

En cas de défaut de l'appareil, la température intérieure peut être trop élevée ou trop basse. L'alarme sonore se déclenche et l'affichage de la température clignote.

Si une température trop élevée (chaude) s'affiche, d'abord vérifier que la porte est bien fermée.

Si la valeur de la température affichée est toujours trop haute ou trop basse au bout d'une heure, contacter le S.A.V.

- Appuyer sur la touche Alarm pour éteindre l'alarme sonore.

Si F1 apparaît dans l'affichage, cela signifie qu'un défaut s'est produit dans l'appareil. Dans ce cas, contacter le S.A.V.

Ventilateur

Le ventilateur à l'intérieur de l'appareil garantit une température intérieure constante et homogène ainsi qu'un climat favorable à la conservation du vin.

En activant la touche Ventilation, le degré hygrométrique à l'intérieur de l'appareil augmente encore ce qui a un effet positif sur la conservation de longue durée.

Une hygrométrie plus élevée empêche à long terme les bouchons de se dessécher.

Remarque

En cas de faible température ambiante à l'emplacement de l'appareil, le ventilateur peut également fonctionner lorsqu'il est désactivé.

Fonctions supplémentaires

Le mode de réglage vous permet d'utiliser la sécurité enfants et de modifier l'intensité lumineuse de l'affichage. La sécurité enfants vous permet de protéger l'appareil contre tout arrêt involontaire.

Activer la sécurité enfants

Appuyer sur pendant 5 sec. Affichage = Ventilation

Désactiver la sécurité enfants

Appuyer sur pendant 5 sec. Affichage = Ventilation

Fonctions supplémentaires

Réglage de l'intensité lumineuse de l'affichage

Appuyer sur pendant 5 sec. Affichage = Ventilation

Sélectionner le réglage souhaité à l'aide des touches

h1 = intensité lumineuse minimale h5 = intensité lumineuse maximale

Le réglage de l'intensité lumineuse s'active au bout d'une minute.

Remarque

Lorsqu'une touche est pressée, l'affichage s'allume à l'intensité lumineuse maximale pendant 1 minute.

À la mise en service de l'appareil, l'intensité lumineuse réglée ne s'applique que si la température intérieure réglée pour l'appareil est atteinte.

Mode de présentation

Le mode de présentation peut être activé pour présenter l'appareil à des expositions ou dans des espaces de vente comme en situation réelle.

Quand ce mode est activé, le circuit frigorifique est hors fonction !

Si ce mode a été activé par erreur, il peut être désactivé comme suit.

Appuyer sur Ventilation + pendant 5 sec. On/Off

Le groupe compresseur démarre. L'affichage de la température clignote.

L'appareil se trouve alors en mode de fonctionnement normal.

Etiquettes d'identification

L'appareil est livré avec un porte-étiquette et une étiquette d'identification pour chaque surface de rangement. Vous pouvez ainsi indiquer quelle est la sorte du vin conservé à chaque niveau.

Des étiquettes d'identification peuvent être obtenues auprès de votre revendeur spécialisé.

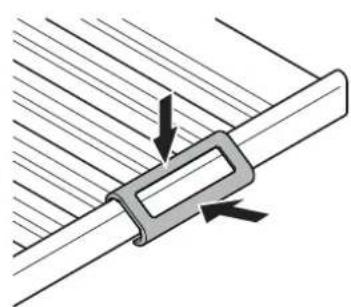

Variante 1

Encliqueter le porte-étiquette et insérer l'étiquette par le haut.

Encliqueter le porte-étiquette et insérer l'étiquette sur le côté.

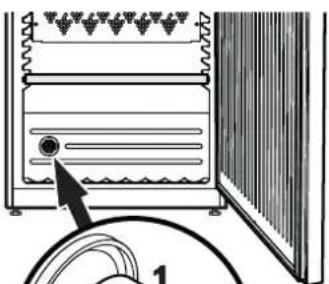

Filtre à charbon actif : renouvellement de l'air assuré

Selon les conditions d'environnement, les vins continuent d'évoluer en permanence : la qualité de l'air est donc un facteur déterminant de sa conservation.

Nous recommandons l'échange annuel du filtre représenté, que vous pouvez commander auprès de votre revendeur spécialisé.

Remplacement du filtre: saisissez le filtre par sa poignée. Tournez de 90° vers la droite ou vers la gauche. Vous pouvez ensuite extraire le filtre.

Mise en place dufiltre: pla le filtre et sa poignée en position verticale. Tournez de 90° vers la droite ou vers la gauche jusqu'à ce qu'il s'enclipse.

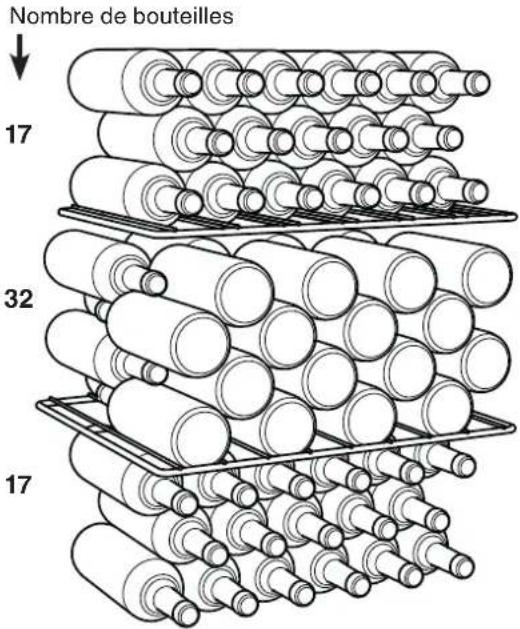

Schémas de stockage pour des bouteilles de Bordeaux de 0,75 l

WKr 1811

Au total 66 bouteilles

Attention

La charge maximale par clayette est de 45 kg.

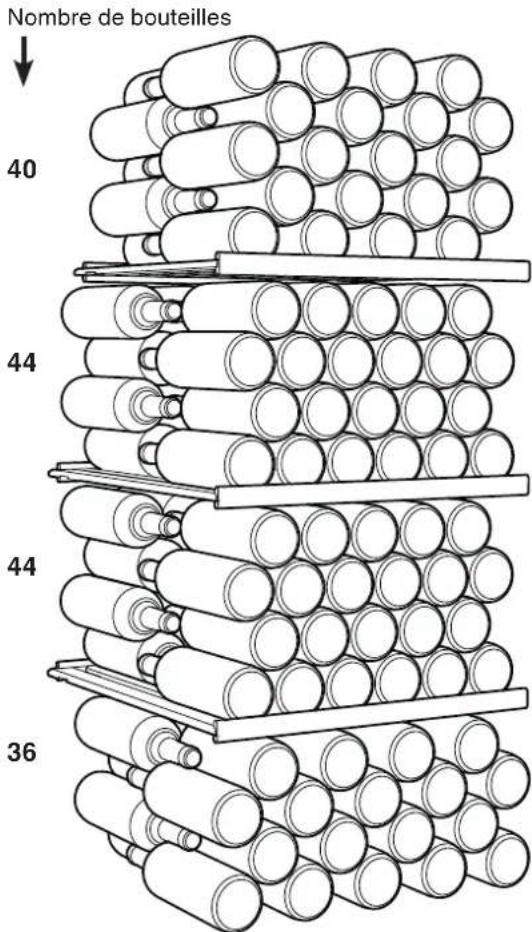

WKr 3211

Au total 164 bouteilles

Attention

La charge maximale par clayette est de 60 kg.

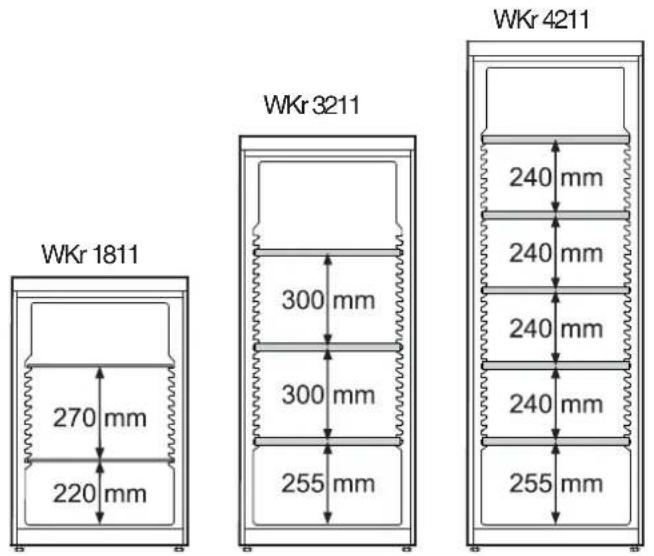

Seule cette disposition des clayettes permet de stocker le nombre de bouteilles indiqué.

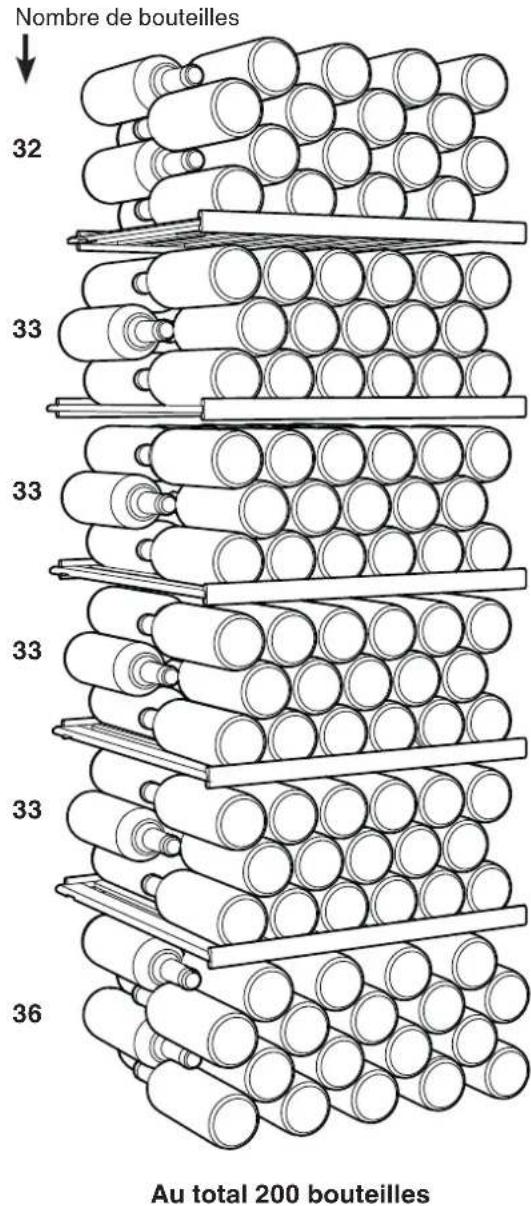

WKr 4211

Attention
La charge maximale par clayette est de 60 kg.

Nettoyage

Avant de procéder au nettoyage, arrêter impérativement l'appareil. Débrancher la prise de l'appareil ou ôter (ou dévisser) le fusible.

• Nettoyer l'intérieur ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
• Utiliser un produit nettoyant pour vitres pour nettoyer les surfaces vitrées et un produit nettoyant pour acier inox vendu habituellement dans le commerce pour les surfaces en acier.

Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures !

• Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
• Ne pas détériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.

Pannes éventuelles

• F1 s'affiche.

– Il s'agit d'un défaut de l'appareil. Contacter le S.A.V.

Vous pouvez remédier vous-même aux pannes sui vantes en contrôlant les causes possibles.

• L'appareil ne fonctionne pas

- L'appareil est-il en position marche ?

- La prise de courant est-elle bien enfoncée ?

- Le fusible de la prise est-il en bon état ?

- Le groupe compresseur ne démarre pas mais une valeur est indiquée sur l'affichage de température lors du branchement de la prise.

- Le mode de présentation est activé. Désactiver le mode de présentation selon les instructions du chapitre Fonctions supplémentaires - Mode de présentation.

• L'appareil est trop bruyant

- L'appareil est peut-être mal calé.

- Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dûs à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.

- La température n'est pas assez basse

• Le réglage de la température est-il correct ? (voir chapitre „Réglage de la température“)
• Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
• La ventilation est-elle correctement assurée ?
• L'appareil a-t-il été installé trop près d'une source de chaleur ?

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation ①, le numéro S.A.V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

Inversion du sens d'ouverture de la porte

L'inversion du sens d'ouverture de la porte ne peut être effectuée que par un personnel spécialisé.

Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.

1. Sortir la vis du support inférieur

1. Ouvrir la porte sur 45° environ puis la soulever.

Les portes des modèles WKr 3212 et WKr 4212 étant particulièrement lourdes, elles doivent être soulevées et retirées par une personne tandis que la seconde personne exécute les tâches intermédiaires.

1. Soulever le pivot du bout du doigt.

2. Tirer la porte vers l'avant, la faire descendre et la retirer.

3. Inverser le bouchon.

4. Poser la poignée et les caches sur le côté opposé.

1. Dévisser le pivot. Utiliser la clé fournie.

2. Poser les caches respectivement sur le côté opposé.

3. Visser le pivot sur le côté opposé.

1. Dévisser le support.

2. Retirer et tourner le cache à 180° pour le positionner sur le côté opposé.

3. Visser le support.

1. Introduire le pivot dans le palier gauche de la porte. Maintenir le pivot enfoncé avec l'index pendant le montage de la porte.

2. Faire glisser la porte sur le pivot supérieur et l'amener vers le support inférieur de la porte comme indiqué sur le schéma.

Remarque importante

Les portes des modèles WKr 3212 et WKr 4212 étant particulièrement lourdes, elles doivent être tenues par une personne.

1. Soulever la porte et tourner le pivot jusqu'à ce que celui-ci s'insère dans le trou du support.

Faire glisser la porte lentement vers le bas. La partie inférieure du pivot doit être entièrement intégrée dans le trou du support.

1. Réintroduire la vis dans le pivot et la resserrer.

Régler l'inclinaison latérale de la porte

Si la porte est penchée, régler l'inclinaison.

1. Dévisser la vis centrale du support. Cette vis n'est plus nécessaire.

Arrêt prolongé

Lorsque votre appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont.

Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.

Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives UE 2014/30/EU et 2014/35/EU.
