CA-BC-SUB.004 - Accessoire automobile électronique PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface pour caméra de recul d'origine
Marque	Pioneer
Modèle	CA-BC-SUB.004
Compatibilité véhicule	Subaru XV (année modèle >2012)
Fonction principale	Conversion du signal de la caméra de recul d'origine pour un autoradio compatible
Tension d'alimentation	12 V CC (raccordement au faisceau du véhicule)
Couleur des fils	Brun (masse), Rouge (ACC)
Connectique	Fils dénudés à raccorder
Dimensions (approx.)	50 x 30 x 15 mm
Poids (approx.)	30 g
Matériau du boîtier	Plastique résistant à la chaleur
Installation	À faire par un professionnel
Outils nécessaires	Tournevis cruciforme
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Précautions de sécurité	Débrancher la batterie avant installation ; respecter la polarité
Température de fonctionnement	-20 °C à +60 °C
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - CA-BC-SUB.004 PIONEER

Quel est le rôle de l'interface CA-BC-SUB.004 ?

Cette interface permet de conserver la caméra de recul d'origine lors du remplacement de l'autoradio par un modèle Pioneer compatible. Elle adapte le signal vidéo pour qu'il s'affiche sur le nouvel écran.

Cette interface est-elle compatible avec ma Subaru XV ?

Oui, le modèle CA-BC-SUB.004 est spécifiquement conçu pour la Subaru XV produite à partir de l'année modèle 2012. Vérifiez la compatibilité exacte avec votre année de fabrication.

Comment brancher les fils de l'interface ?

Connectez le fil brun à la masse du véhicule (GND) et le fil rouge à l'alimentation après contact (ACC). Respectez la polarité pour éviter tout dommage.

Puis-je installer l'interface moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation, car une mauvaise connexion peut endommager le système électrique du véhicule ou l'interface elle-même.

Quels outils sont nécessaires pour l'installation ?

Un simple tournevis cruciforme suffit pour accéder aux connexions. Selon le véhicule, d'autres outils de démontage de garnitures peuvent être utiles.

L'interface nécessite-t-elle une alimentation spécifique ?

Elle fonctionne en 12 V CC directement prélevé sur l'alimentation du véhicule. Le fil rouge doit être raccordé à une source de courant qui s'active avec le contact.

Que faire si la caméra ne fonctionne pas après l'installation ?

Vérifiez d'abord les connexions des fils (masse et ACC). Assurez-vous que l'autoradio est bien configuré pour recevoir le signal de la caméra. Si le problème persiste, consultez un installateur.

L'interface est-elle compatible avec d'autres marques d'autoradio ?

Ce modèle est conçu pour les autoradios Pioneer. Pour d'autres marques, la compatibilité n'est pas garantie et peut nécessiter une interface différente.

Y a-t-il un risque d'erreur de câblage ?

Oui, un câblage incorrect (inversion de polarité, mauvais fil) peut endommager l'interface ou l'autoradio. Suivez scrupuleusement les instructions : brun = masse, rouge = ACC.

Comment entretenir l'interface ?

L'interface ne nécessite aucun entretien particulier. Évitez l'humidité et les températures extrêmes. Nettoyez les contacts avec un chiffon sec si nécessaire.

MODE D'EMPLOI CA-BC-SUB.004 PIONEER

Interface for original rear view camera

Interface für originale Rückfahrkamera

Subaru XV >2012

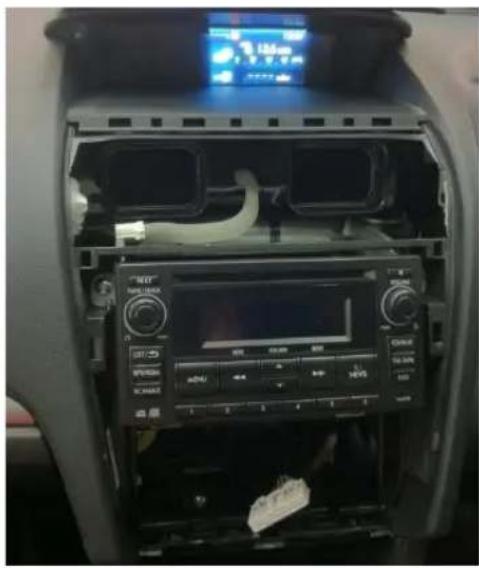

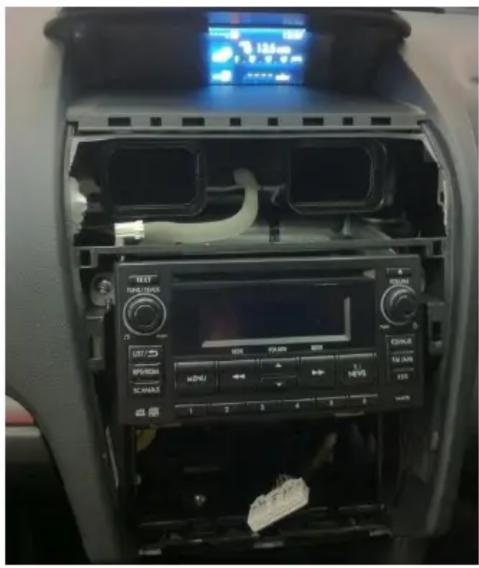

Interior view of a car dashboard with digital display and control panel (no readable text or symbols)

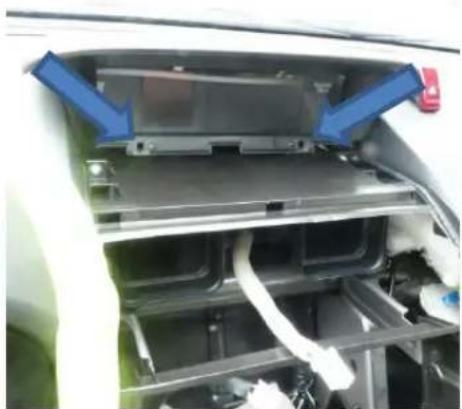

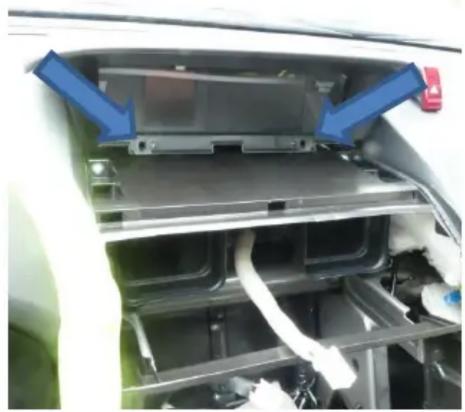

Interior view of a car showing internal compartments and structural elements with blue arrows pointing to features (no text or symbols visible)

Tools / Werkzeug

Kreuzschraubendreher

2x

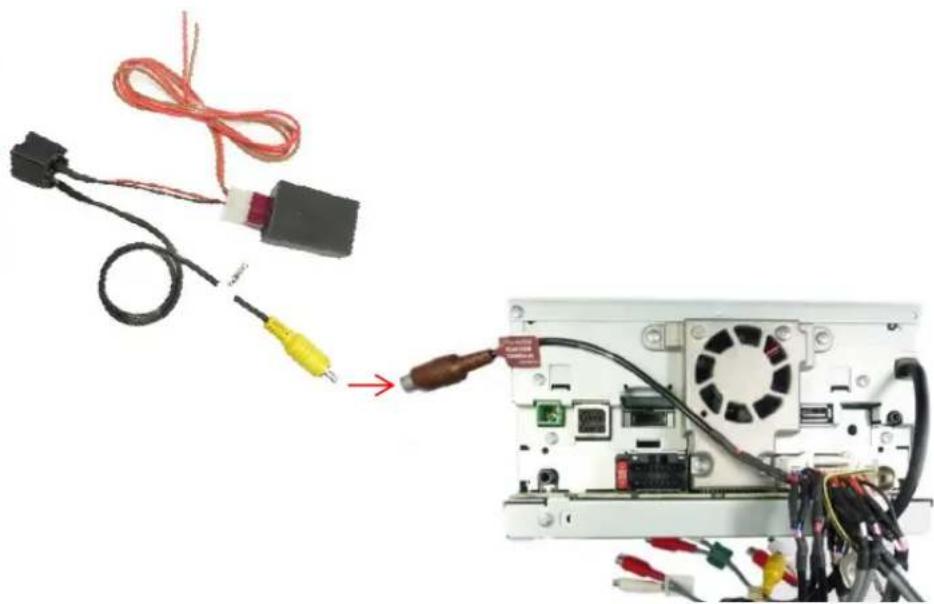

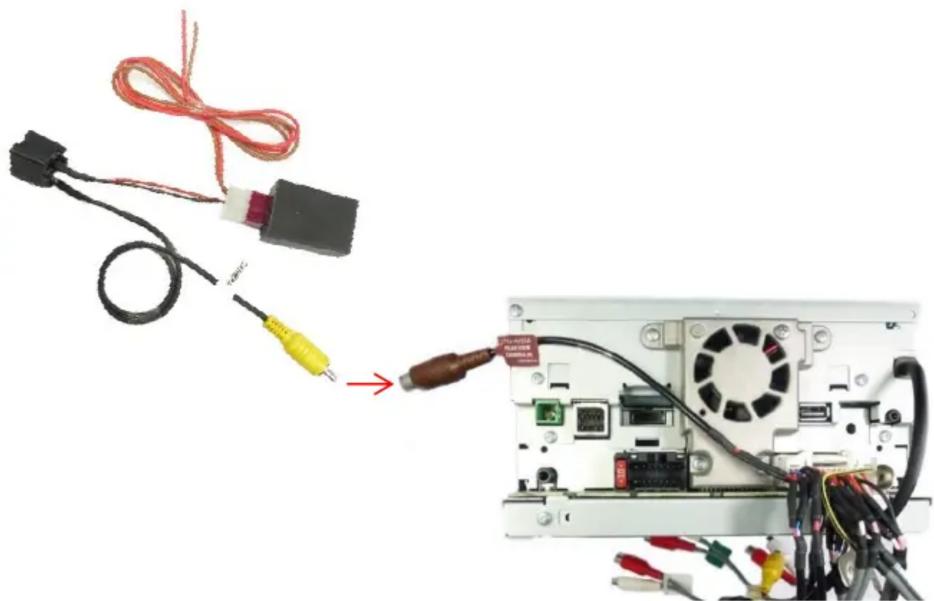

Connect the brown wire to GND and the red wire to ACC!

Verbinden Sie die braune Leitung mit der Fahrzeugmasse und die rote Leitung mit dem Zündungssingal!

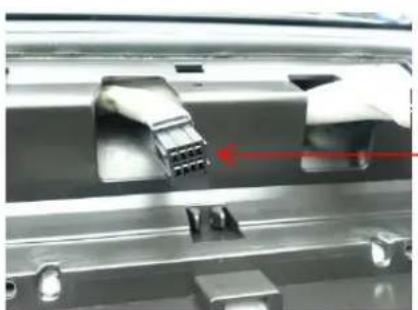

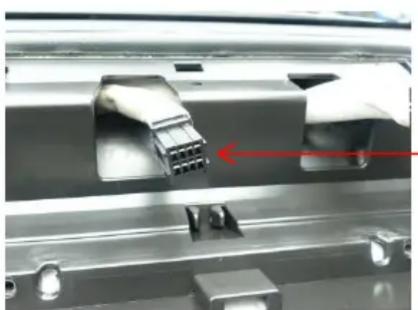

Close-up of a metallic electronic component with internal connectors and mounting holes (no visible text or symbols)

Close-up of electronic components with wires and connectors, showing a computer motherboard with visible wiring and connectors (no text or symbols)

Subject to change in terms of construcon, equipment and color, and may obtain errors. The informaon and ilustraons are non-binding. Die Beschreibung kann von der tatsächlichen Ausstaung abweichen. Änderungen in der Ausstaung und Farbe sowie Irrtum vorbehalten. Daten und Abbildungen unverbindlich. Sous réserve de modicaon de la construcon, de l'équipement, de la couleur et sous réserve d'erreurs. Les indicaons et les illustraons sont sans engagement. Wijziging met betrekking tot construce, uitvoering en kleur evanals vergissingen voorbehouden. Gegenvens en aeldingen niet bindend.
