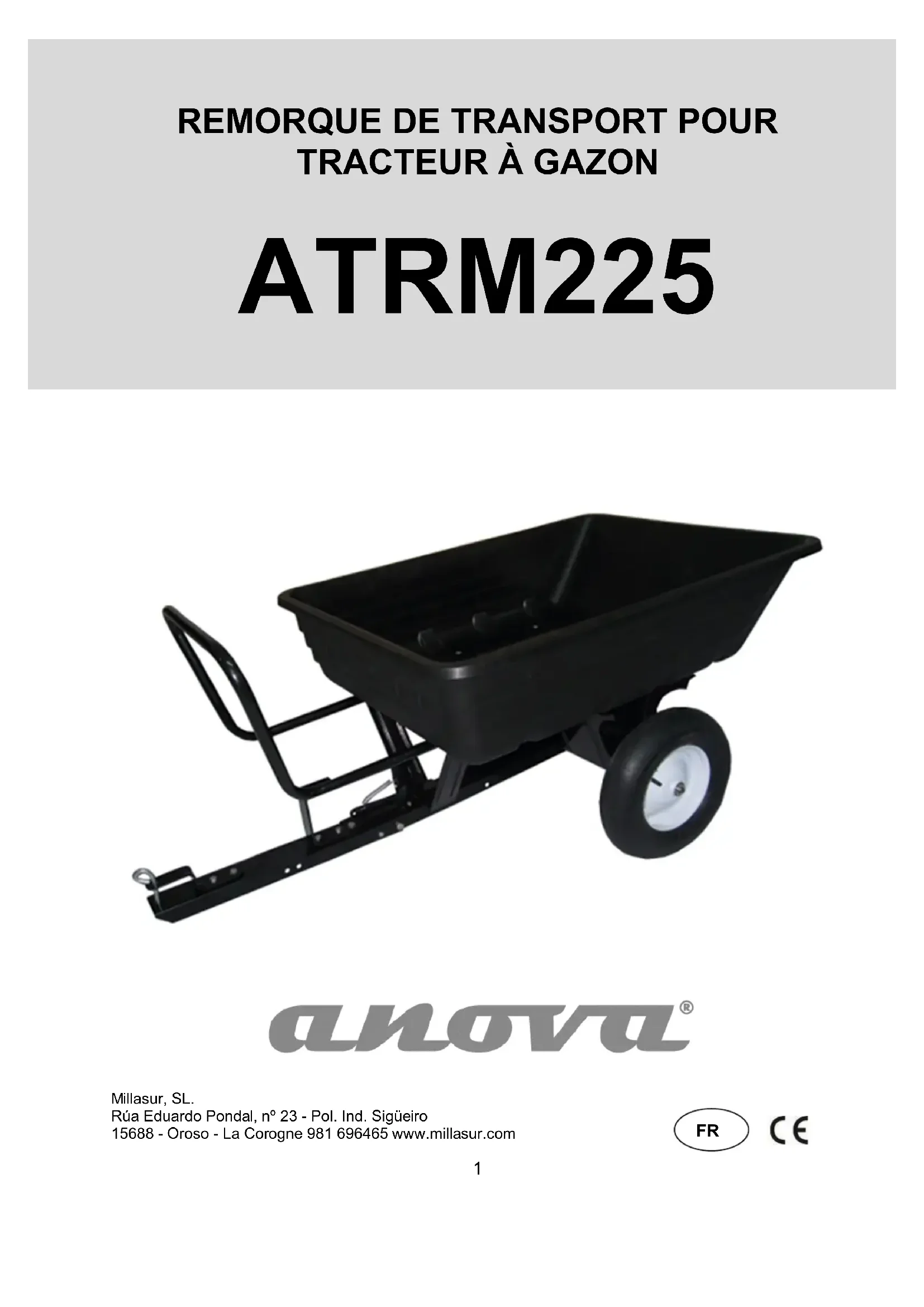

MODE D'EMPLOI ATRM225 Anova

REMORQUE DE TRANSPORT POUR TRACTEUR À GAZON

ATRM225

ANOVA tient à vous féliciter d'avoir choisi l'un de nos produits et vous garantit l'assistance et la coopération qui ont toujours distingué notre marque au fil du temps.

Cette machine est conçue pour durer de nombreuses années et pour être très utile si elle est utilisée conformément aux instructions contenues dans le manuel d'utilisation. Nous vous recommandons donc de lire attentivement ce manuel d'instructions et de suivre toutes nos recommandations.

Pour plus d'informations ou pour des questions, vous pouvez nous contacter via nos supports Web tels que www.anova.es et www.millasur.com

Faites attention aux informations fournies dans ce manuel et sur la machine pour votre sécurité et celle des autres.

• Ce manuel contient des instructions d'utilisation et d'entretien.
• Emportez ce manuel avec vous lorsque vous travaillez avec la machine.
• Le contenu est correct au moment de l'impression.
• Les droits d'apporter des modifications sont réservés à tout moment sans affecter nos responsabilités légales.
• Ce manuel est considéré comme faisant partie intégrante du produit et doit rester avec lui en cas de prêt ou de revente.
• Demandez à votre revendeur un nouveau manuel en cas de perte ou de dommage.

LISEZ ATTENTIVEMENT CE MANUEL AVANT D'UTILISER LA MACHINE

Pour vous assurer que votre machine offre les meilleurs résultats, veuillez lire attentivement les consignes d'utilisation et de sécurité avant de l'utiliser.

AUTRES AVERTISSEMENTS:

Une utilisation incorrecte peut endommager la machine ou d'autres objets.

L'adaptation de la machine aux nouvelles exigences techniques peut entraîner des différences entre le contenu de ce manuel et le produit acheté.

Lisez et suivez toutes les instructions de ce manuel. Le non-respect de ces instructions peut entraîner des blessures graves.

■ Contenu

1. Avertissements de sécurité et règles générales
2. Identification des commandes et des fonctions
3. Composants et pièces de l'accessoire ATRM225
4. Instructions de montage
5. Instructions de démarrage
6. Maintenance et stockage
7. Données techniques
8. Environnement

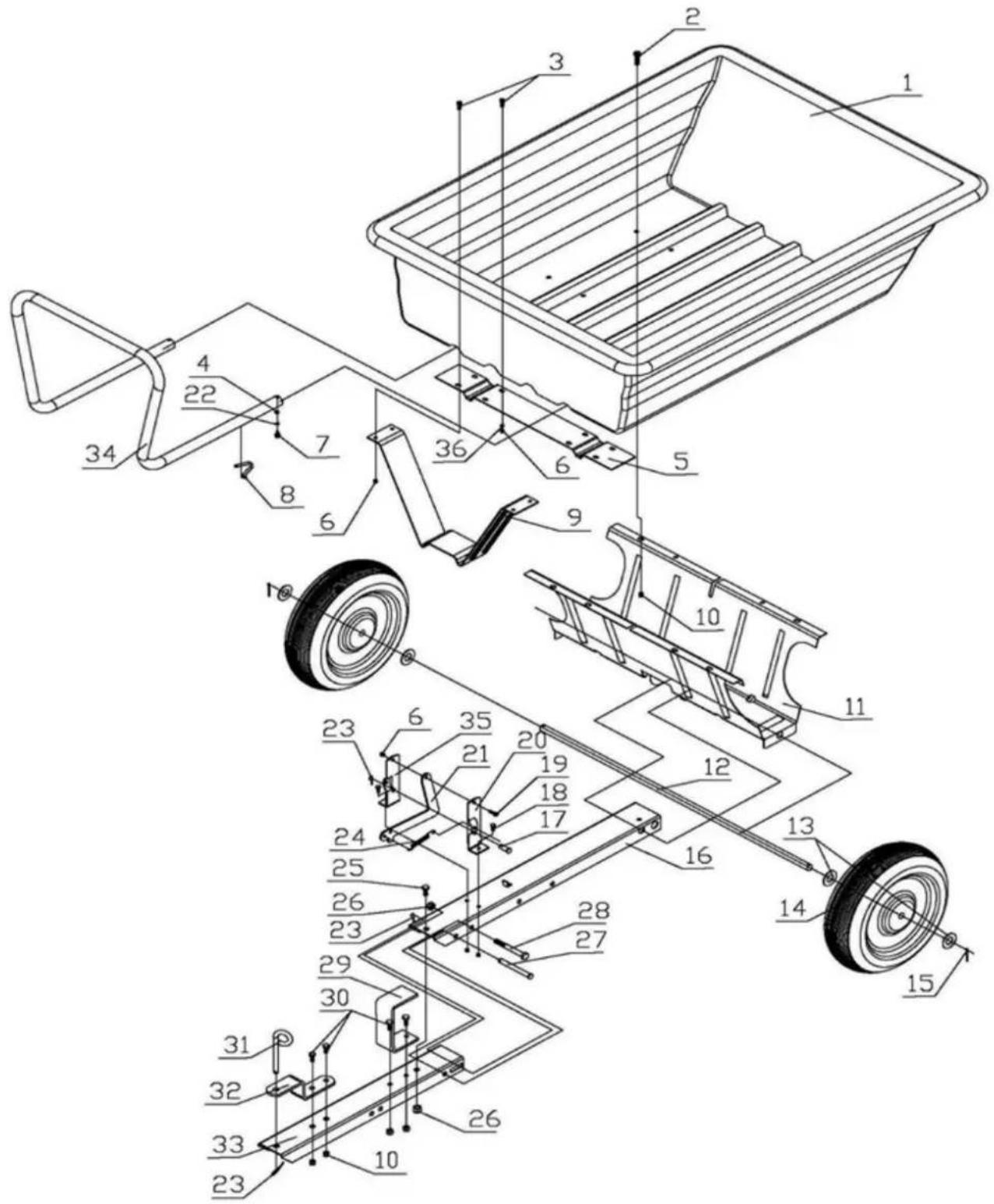

9. Vue éclatée
10. Déclaration de conformité CE

1. Avertissements de sécurité et règles générales

Veuillez lire attentivement ce manuel avant d'utiliser la remorque de transport pour la tondeuse autoportée.

L'opérateur doit lire et comprendre toutes les informations de sécurité et d'avertissement, les instructions de démarrage, les instructions d'entretien et de stockage avant d'utiliser cet équipement. Le fait de ne pas utiliser et entretenir correctement ce produit peut entraîner des blessures graves pour l'opérateur et les personnes à proximité.

Avertissements de fonctionnement

- À aucun moment, ne transportez de passagers, ne vous asseyez ou ne vous tenez debout sur l'accessoire du tracteur.

- Ne laissez pas les enfants jouer, se tenir debout ou grimper dessus.

- Inspectez toujours l'accessoire avant de l'utiliser pour vous assurer qu'il est en bon état de fonctionnement.

- Remplacez ou réparez immédiatement les pièces usées ou endommagées.

• Vérifiez et serrez toujours les pièces assemblées avant l'utilisation.

- Ne dépassez pas la capacité de charge maximale de l'équipement.

- Évitez les grands trous et tranchées lors de l'utilisation de l'équipement.

- Soyez prudent lorsque vous utilisez la remorque de transport sur des pentes raides ou des collines pour éviter de faire basculer l'équipement.

- Utilisez toujours l'accessoire à vitesse réduite sur un terrain accidenté, le long des ruisseaux, des fossés et des coteaux.

- N'utilisez pas l'accessoire à proximité de ruisseaux, de fossés et de voies publiques.

- Pour éviter des blessures corporelles et / ou des dommages matériels, ne dépassez pas 10 MPH.

- Soyez toujours prudent lors du chargement et du déchargement de l'accessoire de la tondeuse autoportée.

- Remorquer uniquement avec les véhicules recommandés (tracteurs de pelouse / jardin et VTT).

- Consultez toujours le manuel du propriétaire du véhicule pour l'utilisation correcte de l'équipement.

Risques de coupure et d'écrasement

- Gardez toujours les mains et les pieds éloignés des pièces mobiles lors de l'utilisation de l'équipement.

- Toujours dégager et garder la zone de travail propre pendant l'utilisation.

- Portez toujours un équipement de sécurité, une protection oculaire, des vêtements appropriés, des gants et des bottes de travail lors de l'utilisation de l'équipement.

Avertissement

Les avertissements, mises en garde et instructions décrits dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions ou situations possibles qui peuvent se produire. Le bon sens et la prudence sont des facteurs qui doivent être présents à tout moment.

assemblage requis

Ce produit nécessite un assemblage avant utilisation. Voir la section «Instructions d'assemblage» pour les instructions. En raison du poids et / ou de la taille de la remorque, il est recommandé qu'un autre adulte soit présent pour aider au montage ou à l'assemblage. Inspectez tous les composants à la réception pour vous assurer qu'ils ne sont pas manquants ou endommagés.

Définitions des mots indicateurs de danger

		C'est le symbole d'alerte de sécurité. Il est utilisé pour vous alerter des risques potentiels de blessures corporelles. Respectez tous les messages de sécurité qui suivent ce symbole pour éviter d'éventuelles blessures ou la mort.
	DANGER	Danger - Indique une situation de danger imminent qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
	ATTENTION	Avertissement: indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.
	MISE EN GARDE	Attention: indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou modérées.
MISE EN GARDE		Attention: Sans le symbole d'alerte de sécurité, cela indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des dommages matériels.

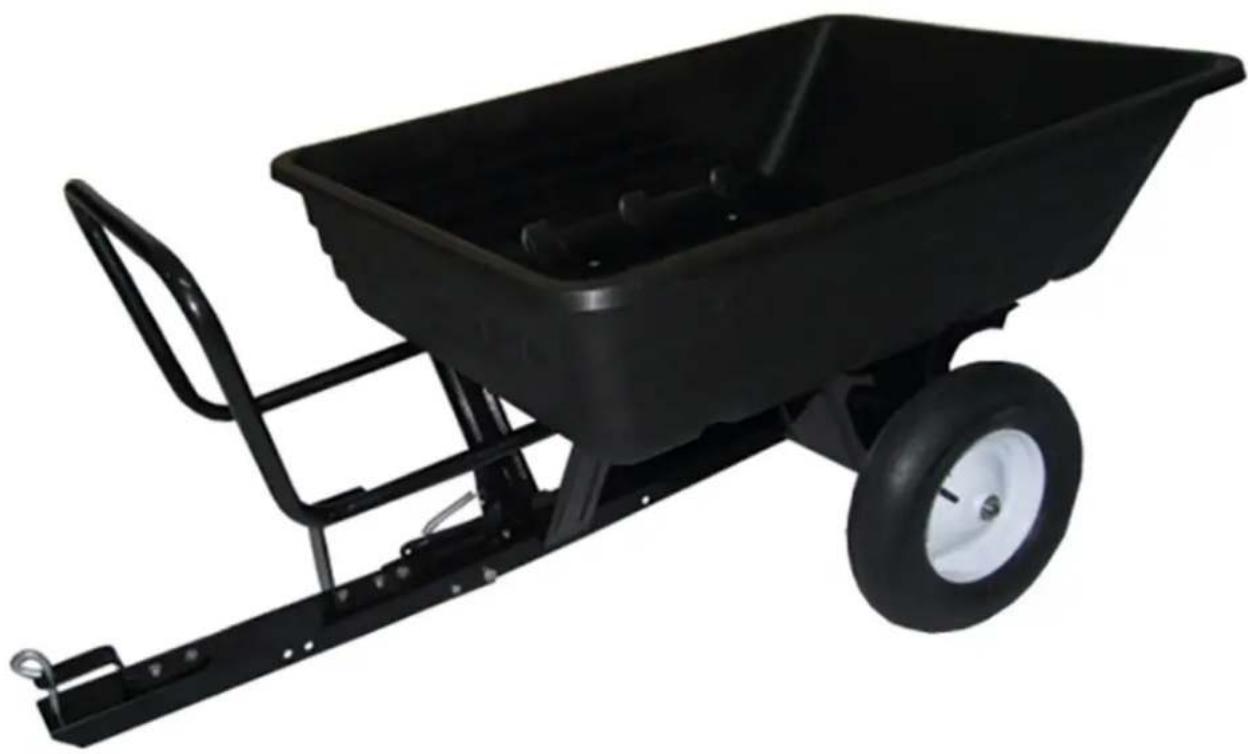

À propos de la remorque de transport pour tracteur de pelouse

Cette remorque de transport pour tondeuse autoportée est idéale pour une utilisation générale par poussée et traction. Il est doté d'un boîtier en plastique robuste à cadre en acier conçu pour transporter une large gamme de matériaux.

L'accessoire a une caractéristique unique qui permet à l'utilisateur de pousser ou de tirer, transportant facilement jusqu'à 225 kg d'outils, de bois de chauffage, de nourriture pour animaux, de déchets, de compost, de matériaux de jardinage, de ciment ou de matériaux similaires qui doivent être déplacés.

N'oubliez pas de ne jamais dépasser la capacité de charge de 225 kg lors de l'utilisation de l'équipement.

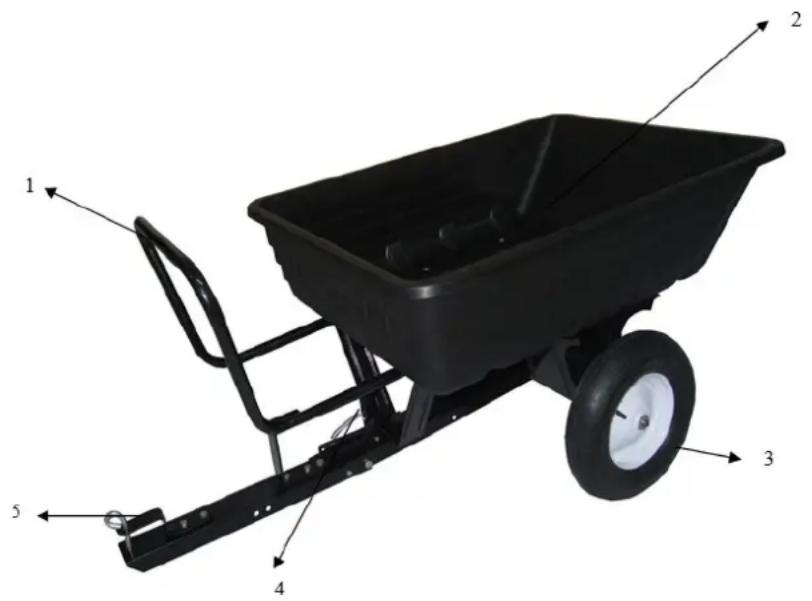

2. Identification des commandes et des fonctions

Lisez ce manuel de l'utilisateur avant d'utiliser l'équipement. Familiarisez-vous avec l'emplacement et la fonction des commandes et des fonctionnalités. Conservez ce manuel pour référence future.

1. Guidon Poignée en U
2. Boîte de remorque	Ne dépassez pas la charge maximale autorisée
3. Roues	Ne dépassez pas le taux recommandé de 25 PSI
4. Loquet de verrouillage	Libération pour vider le matériel
5. Attelage	La conception à broche est utilisée uniquement avec les véhicules approuvés

Avertissement

Lisez et suivez toutes les instructions de montage et d'utilisation. Le fait de ne pas assembler correctement cet équipement peut entraîner des blessures graves pour l'utilisateur ou les spectateurs, ou endommager l'équipement.

Composants accessoires et montage

Sortez toutes les pièces de la boîte et inspectez les composants pour vous assurer qu'il n'y a pas de pièces manquantes avant de commencer à assembler l'accessoire en suivant les étapes ci-dessous.

Outils nécessaires à l'assemblage de l'équipement

• Clés de 10, 14 et 17 mm
• Pinces
• Tournevis

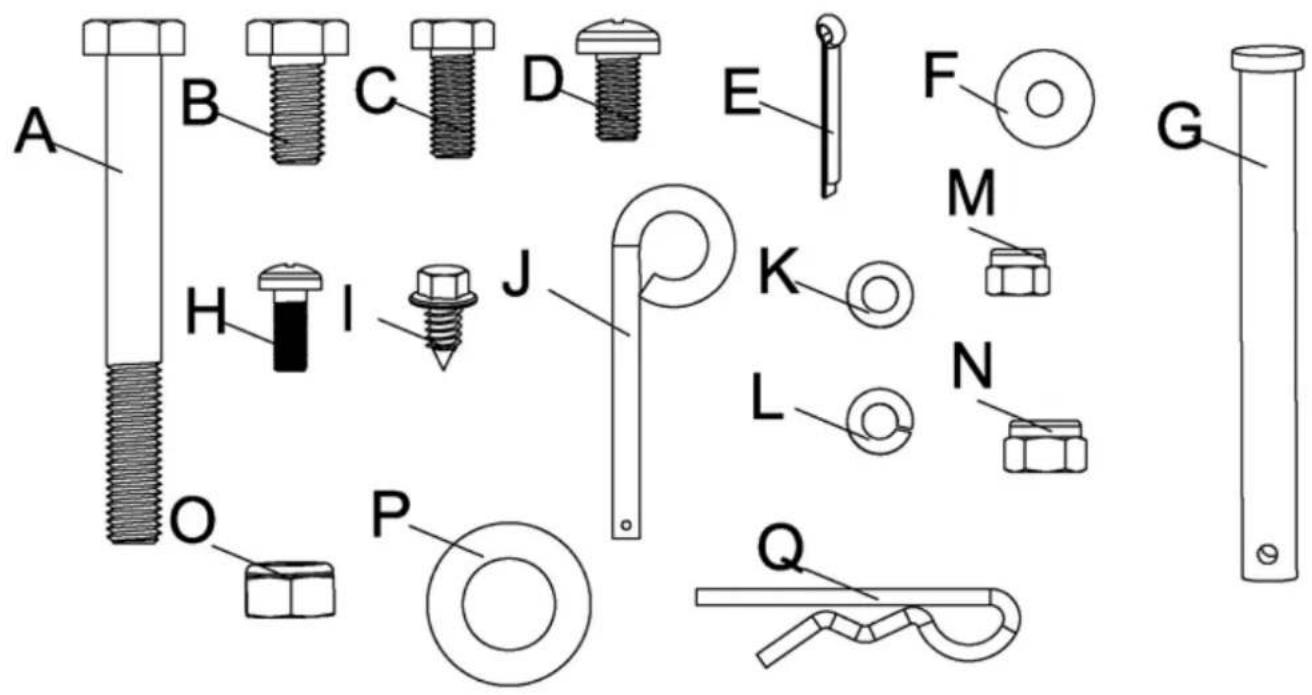

3. Composants et pièces de l'accessoire ATRM225

Partie	Quantité	La description
À	1	Boulon hexagonal M10x95
B	1	Boulon hexagonal M10x20
C	4	Boulon hexagonal M8x20
ré	8	Vis à tête plate M8x16
ET	deux	Goupille fendue ∅3x25
F	4	Grande rondelle plate ∅6
g	1	Axe de chape ∅13x98
H	8	Vis à tête plate M6x16
je	deux	Vis à bride ST6.3X13
J	1	Attelage de conception à goupille
K	deux	Rondelle plate ∅6
L	deux	Rondelle frein ∅6
M	8	Contre-écrou M6
N	12	Contre-écrou M8
OU ALORS	deux	Contre-écrou M10
P	4	Rondelle plate ∅16
Q	deux	Clé ∅3

Remarque: vous pouvez avoir des écrous ou des boulons supplémentaires lorsque vous avez terminé.

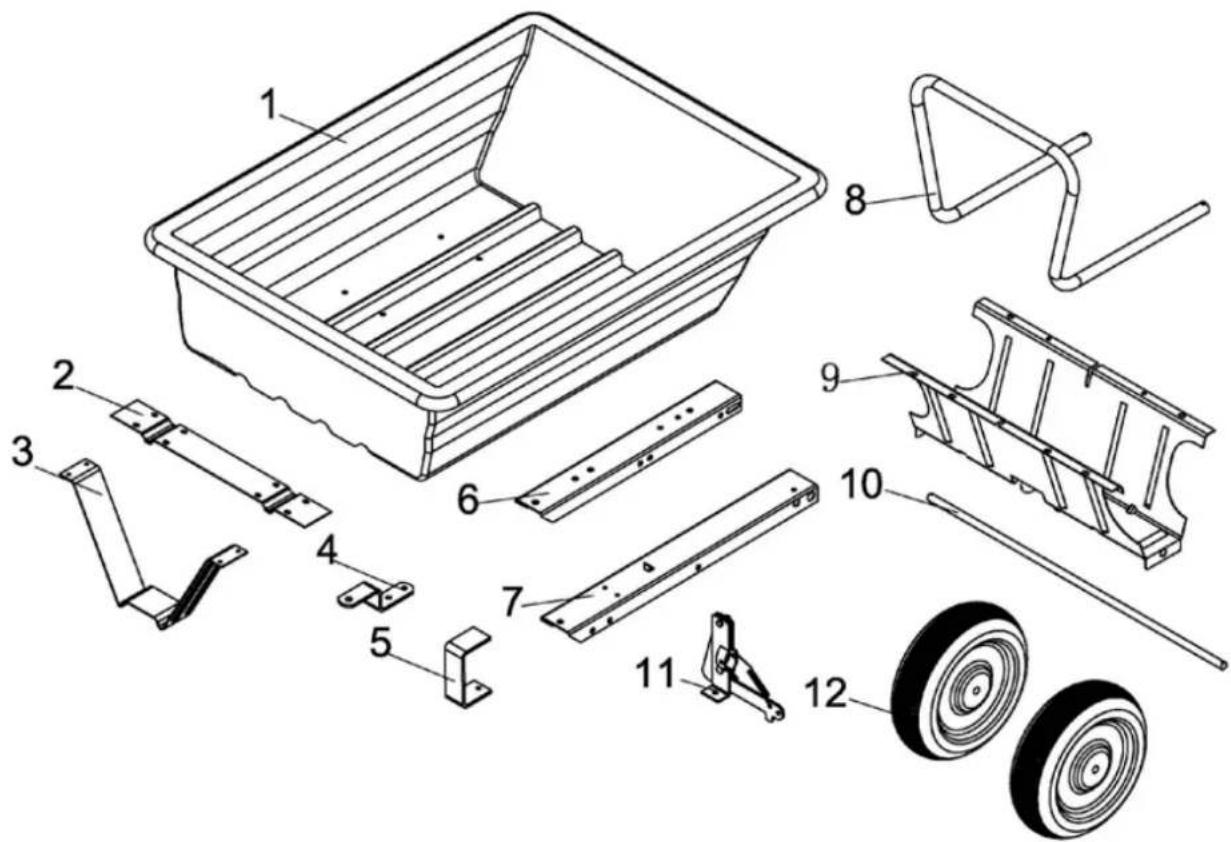

Partie	Quantité	La description
1	1	Seau / Boîte
deux	1	Plaque de support de loquet
3	1	Support de verrouillage
4	1	Support d'attelage
5	1	Support de support avant
6	1	Onglet avant
7	1	Onglet arrière
8	1	Poignée en U
9	1	Support de roue
dix	1	Axe
Onze	1	Loquet de verrouillage
12	deux	La roue

4. Instructions de montage

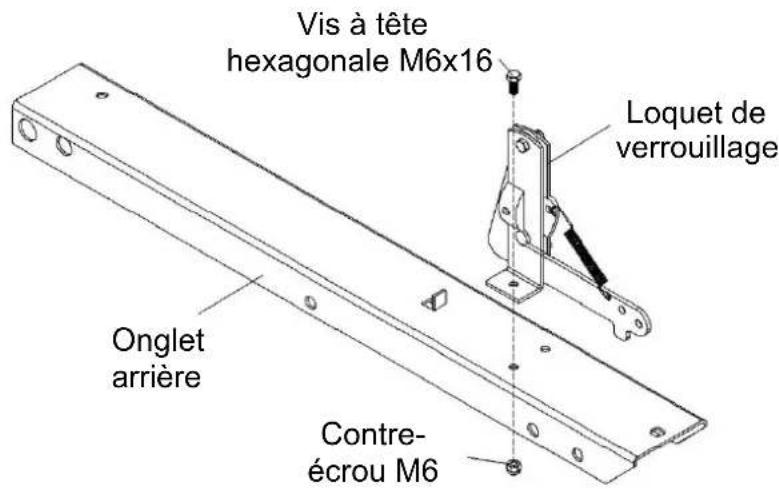

Étape 1: Fixez le loquet de verrouillage à la languette

- Fixez le loquet de verrouillage à la languette arrière à l'aide d'un boulon hexagonal M6x16 et d'un contre-écrou M6. Serrez complètement tous les boulons.

Vis à tête hexagonale M6x16 Loquet de verrouillage Onglet arrière Contre- écrou M6

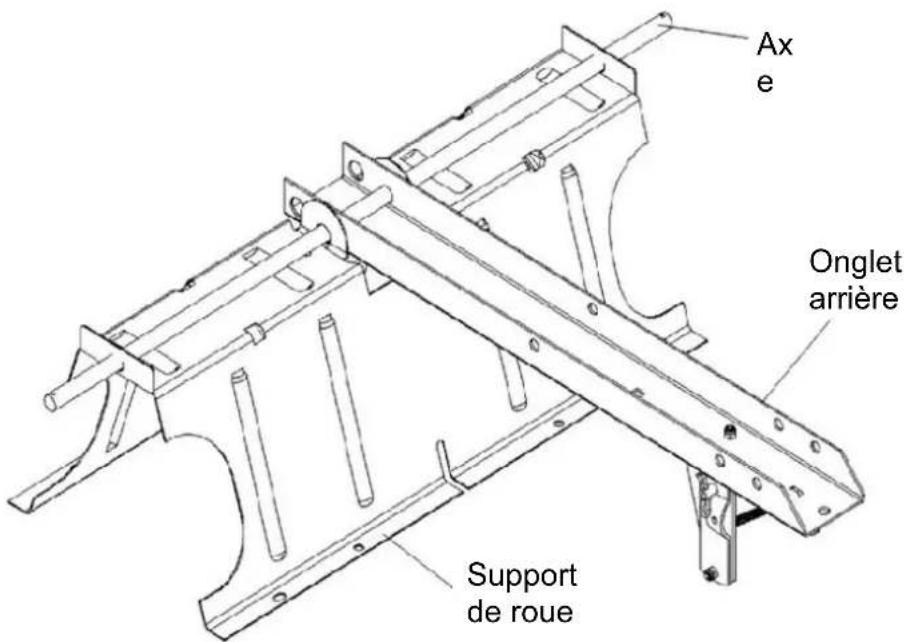

Étape 2: Assemblage du support de roue

- Placez la languette arrière (côté ouvert vers le haut) sur le support de roue. Faites glisser l'essieu à travers le support de roue et la patte.

Axe Onglet arrière Support de roue

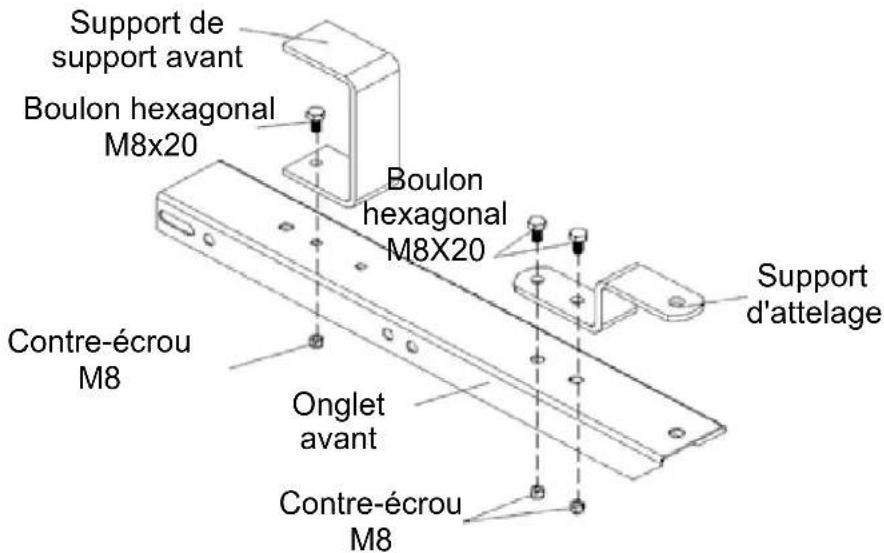

Étape 3: Fixez les supports d'attelage et le support de support avant

• Fixez le support d'attelage à la languette avant avec des boulons hexagonaux M8x20 et des contre-écrous M8 et serrez.
• Fixez le support du piédestal à la languette à l'aide du boulon hexagonal M8x20 et du contre-écrou M8 et serrez.

Support de support avant Boulon hexagonal M8x20 Boulon hexagonal M8X20 Support d'attelage Contre-écrou M8 Onglet avant Contre-écrou M8

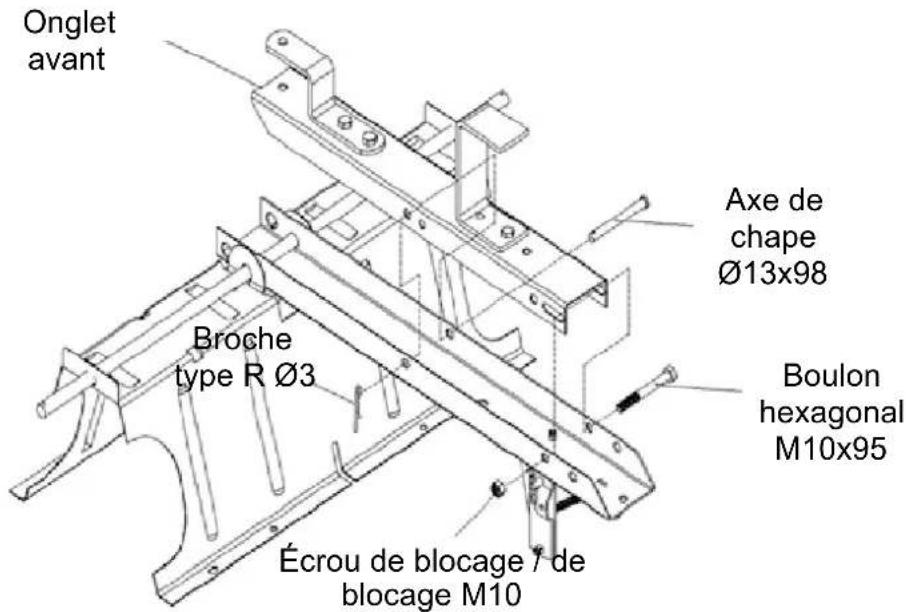

Étape 4: Assemblez la languette et le support de roue

• Placez la languette avant à l'intérieur de la languette arrière.
• Fixez les languettes avec un boulon hexagonal M10x95 et un contre-écrou M10 et serrez de façon à ce que la languette puisse pivoter librement.
• Insérez l'axe de chape à travers les languettes et fixez-le avec la goupille R.

Onglet avant Broche type R Ø3 Axe de chape Ø13x98 Boulon hexagonal M10x95 Écrou de blocage / de blocage M10

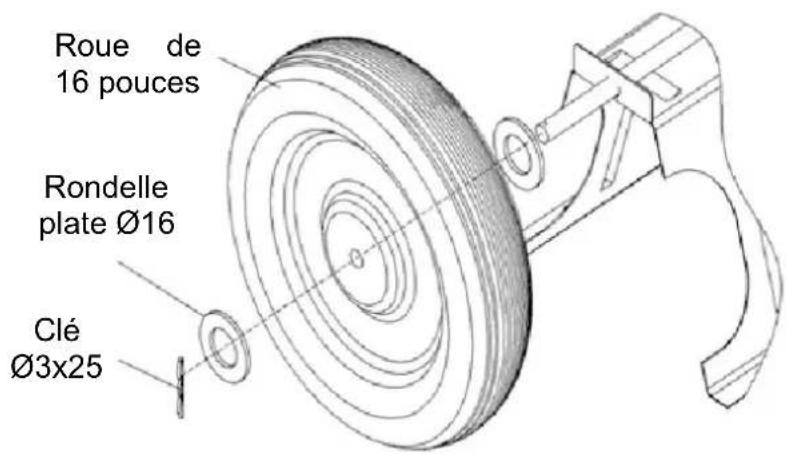

Étape 5: Monter les roues

• Glissez une rondelle plate ∅16 sur l'essieu et glissez la roue sur l'essieu.
• Insérez une autre rondelle plate ∅16 et fixez avec une goupille fendue ou une goupille fendue.
• Répétez les étapes pour l'autre roue.

Roue de 16 pouces Rondelle plate Ø16 Clé Ø3x25

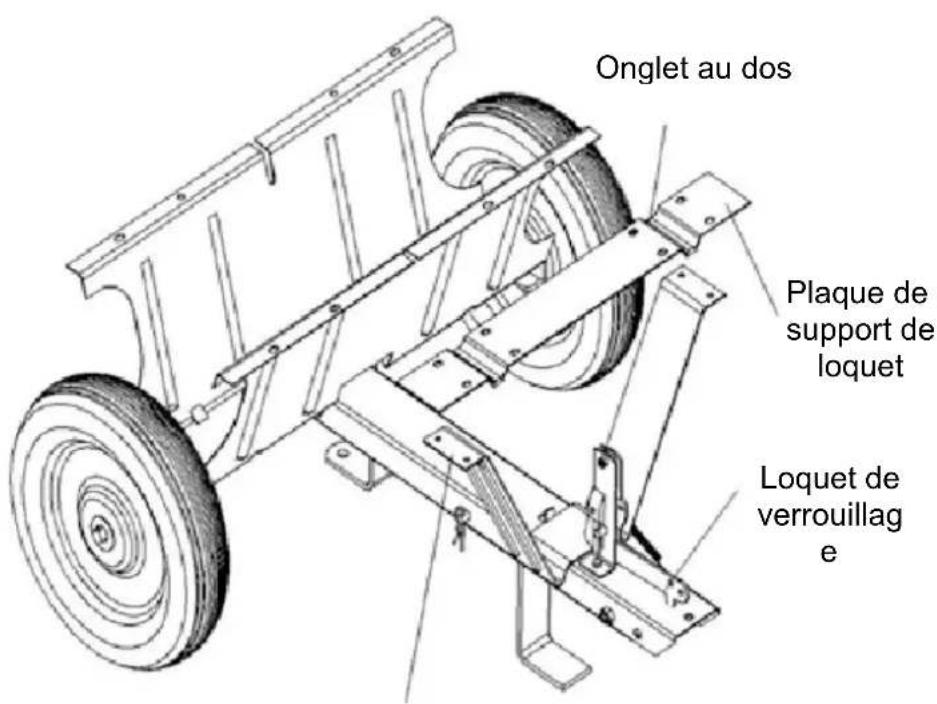

Étape 6: Assemblez ou assemblez le support du loquet

• Retournez le support de roue reposant sur les roues.
• Placez le support du loquet sur la languette et faites-le glisser sous le loquet.
• Faites pivoter la plaque de support du loquet comme illustré ci-dessous. Les languettes aux extrémités des canaux doivent faire face à l'arrière. Placez la plaque du support du loquet face vers le bas sur le support du loquet.

Onglet au dos Plaque de support de loquet Loquet de verrouillage

Support de verrouillage

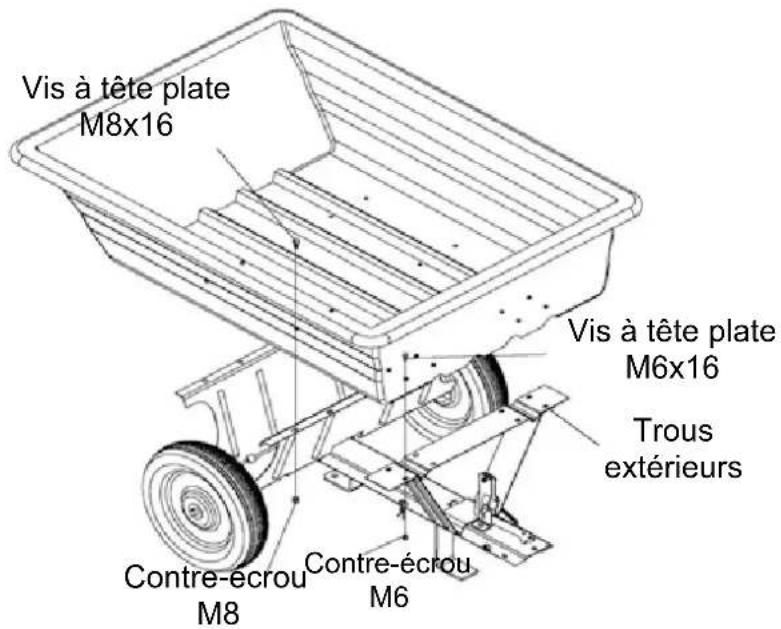

Étape 7: Fixez la boîte en polyéthylène au support de roue

• Placez le moyeu / la boîte en polyéthylène sur le support de roue et la plaque de support de verrouillage.
• Fixez au support de roue avec un boulon à tête plate M8x16 et un contre-écrou M8.
• Utilisez les trous extérieurs du support de loquet et du support de loquet pour fixer le boîtier avec les boulons à tête plate M6x16 et le contre-écrou M6. Ne serrez pas complètement.

Vis à tête plate M8x16 Vis à tête plate M6x16 Trous extérieurs Contre-écrou M8 Contre-écrou M6

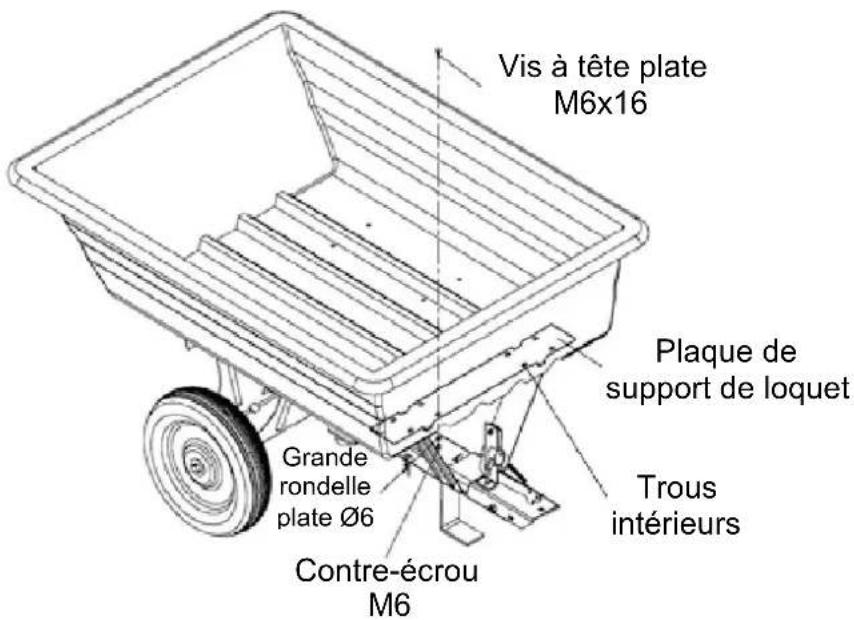

Étape 8: Placez le godet sur le support de verrouillage

• Insérez le boulon dans le moyeu / la boîte en utilisant les trous intérieurs de la plaque de support du loquet.
• Fixez les boulons avec la grande rondelle plate ∅6 et le contre-écrou M6. Serrez légèrement.

Vis à tête plate M6x16 Plaque de support de loquet Grande rondelle plate Ø6 Contre-écrou M6 Trous intérieurs

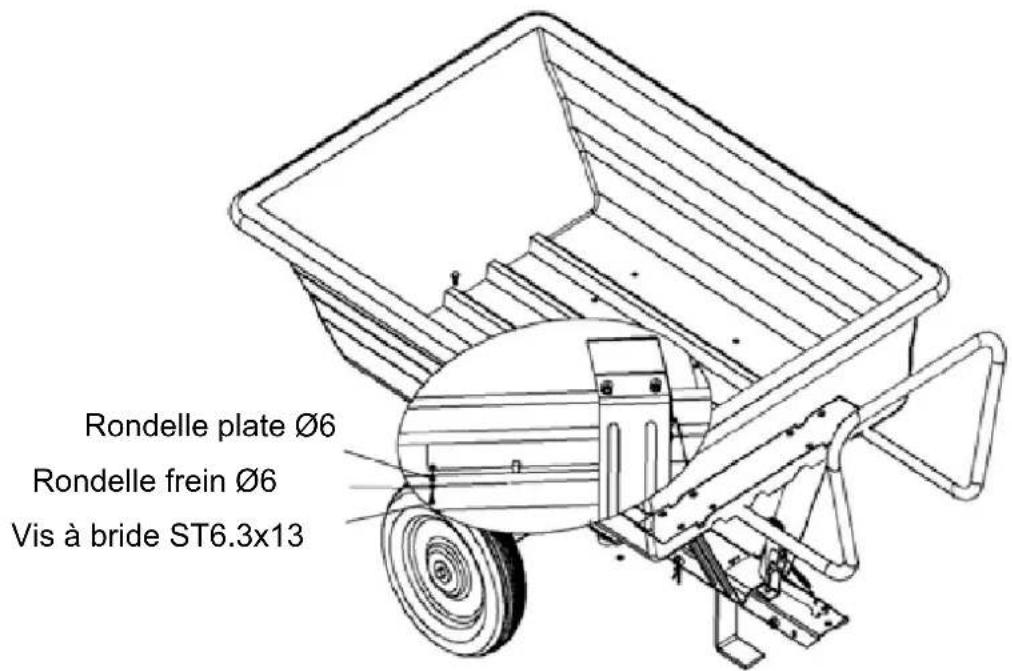

Étape 9: Montez le guidon - Poignée en U

• Faites glisser le guidon dans les rainures de la plaque de support du loquet.
• Poussez le guidon contre l'avant du godet en appuyant sur les boutons d'arrêt au bas du guidon.
• Utilisez la vis à bride, la rondelle frein ∅6 et la rondelle plate ∅6 de chaque côté de la poignée pour verrouiller la poignée / guidon.

Rondelle plate Ø6 Rondelle frein Ø6 Vis à bride ST6.3x13

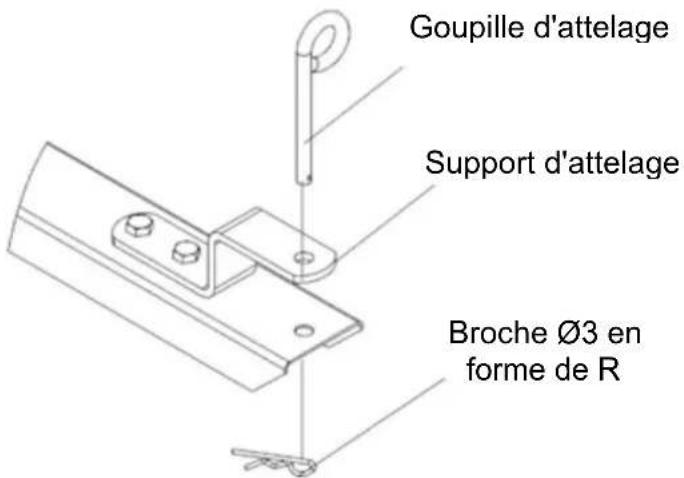

Étape 10: Montage de l'attelage

• Assemblez la goupille d'attelage à travers la languette et le support d'attelage et fixez-la avec la goupille ∅3 R.
• N'utilisez pas l'accessoire avant de serrer toute la quincaillerie.

Goupille d'attelage Support d'attelage Broche Ø3 en forme de R

Étape 11: Serrez tout le matériel et l'accessoire est prêt à être utilisé.

5. Instructions de démarrage

Avertissement

Avant d'utiliser l'accessoire, lisez les instructions ci-dessous et les informations de sécurité. Le non-respect de ces instructions peut entraîner des dommages au produit ou des blessures à l'opérateur et aux spectateurs.

Mise en marche

• Ne dépassez pas la capacité nominale de 225 kg.
• Ne remorquez pas l'accessoire avec le corps relevé.
• Ne remplissez pas excessivement la boîte ou le godet, car des charges excessives peuvent entraîner une perte de traction de l'accessoire et du véhicule tracteur et un dérapage incontrôlable.
• Ne remplissez la boîte que jusqu'à une charge de décharge confortable. Les charges extrêmement lourdes seront difficiles à transporter et à basculer.
• Utilisez la boîte aux fins pour lesquelles elle a été conçue.
• N'utilisez que des véhicules approuvés pour remorquer le camion à benne basculante (tracteurs de pelouse / jardin et VTT)
• Assurez-vous que le poids combiné du véhicule tracteur et de l'opérateur doit être supérieur au poids de l'accessoire pour un contrôle adéquat.
• N'utilisez pas la remorque sur la voie publique ou sur les autoroutes.
• Ne dépassez pas 10 mi / h lors du remorquage du camion-benne.
• Ne faites pas de virages serrés qui pourraient faire frotter le tracteur de pelouse / jardin ou les pneus du VTT contre l'accessoire.
  • Ralentissez avant de tourner.
• Soyez particulièrement prudent lorsque vous reculez la remorque. Pour éviter les ciseaux, reculez toujours en ligne droite.

Remarque: laissez toujours l'épingle à cheveux de verrouillage du loquet en place en tout temps lorsque vous utilisez le chariot comme chariot poussoir.

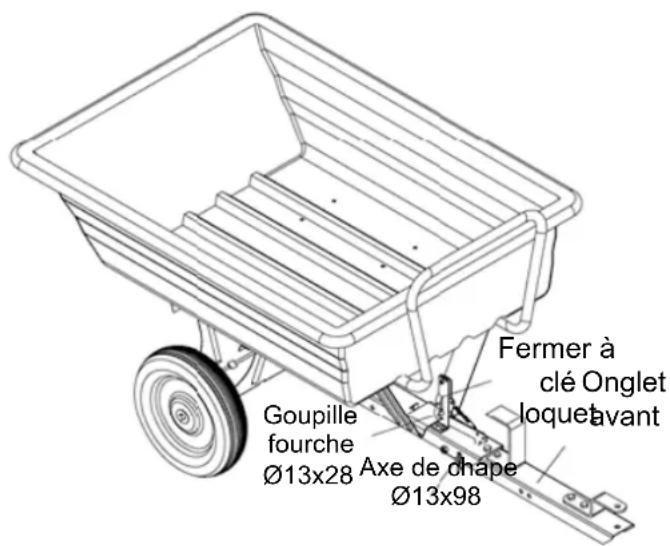

Utilisation de l'accessoire comme chariot poussoir

- Convertissez l'accessoire en chariot poussoir. Retirez l'axe de chape et la goupille R qui bloquent la languette pour le remorquage.

- Faites pivoter la languette avant en position de rangement sous la languette arrière et fixez-la à nouveau avec l'axe de chape et la goupille et la goupille R.

- Déchargez le matériel, soulevez le guidon ou la poignée en U et inclinez l'équipement vers l'avant. Assurez-vous que le loquet du loquet est verrouillé.

Goupille fourche Ø13x28 Axe de chape Ø13x98 Fermer à clé Onglet loquet avant

6. Maintenance et stockage

Avertissement

Un entretien et un stockage inadéquats de l'accessoire peuvent annuler votre garantie.

Maintenance

• Après chaque utilisation, nettoyez le matériau de la boîte d'accessoires.
• Rincer / sécher l'intérieur et l'extérieur du camion à benne basculante après chaque utilisation.
• Avant d'utiliser l'accessoire, assurez-vous que les pneus ont la pression de pneu recommandée (25 PSI)
• Au début de chaque saison, avec une huile légère pour machine, lubrifiez le loquet, le boulon de pivot du loquet et la zone de l'arbre.
• Graissez régulièrement ou au besoin la zone de l'essieu et du roulement de roue.
• Vérifiez régulièrement l'étanchéité de toutes les vis, boulons et autres composants.
• Nettoyez chaque année et lubrifiez légèrement les pièces.
• Utilisez une peinture en aérosol émail brillant pour retoucher les surfaces métalliques peintes rayées ou usées.
• Ne dépassez jamais la capacité de charge de 225 kg car cela endommagerait l'équipement.

Important

Si une pièce doit être remplacée, n'utilisez que des pièces conformes aux spécifications du fabricant. Les pièces de rechange qui ne répondent pas aux spécifications peuvent entraîner un risque pour la sécurité ou de mauvaises performances.

Stockage

• Ne laissez jamais le matériel rester sur l'équipement pendant de longues périodes.
• Avant de le ranger, assurez-vous que la remorque est propre et sèche pour sa longue durée de vie.
• Stocker l'équipement dans un endroit sec et protégé pour assurer la protection du matériel et, par conséquent, une longue durée de vie.

7. Données techniques

Capacité	225 kg
Matériau du boîtier et du châssis	Acier et PVC
Dimensions intérieures de la boîte (cm)	105 x 77,5 x 28
Dimensions hors tout (cm)	142 x 83,5 x 76,5
Dimensions de l'arbre (cm)	1,6 x 82,5
Taille de la roue	16 "
Type de roue	Pneumatique
Type d'attelage	Avec épingle
Pression maximale des pneus (PSI)	25
Unité de poids	24 kg

8. Environnement

Protéger l'environnement. Recyclez l'huile utilisée par cette machine en l'amenant dans un centre de recyclage. Ne versez pas d'huile usagée dans les égouts, les terres, les rivières, les lacs ou les mers.

Mettez votre machine au rebut de manière écologique. Nous ne devons pas jeter les machines avec les ordures ménagères. Ses composants plastiques et métalliques peuvent être classés selon leur nature et recyclés.

Les matériaux utilisés pour emballer cette machine sont recyclables. Veuillez ne pas jeter l'emballage avec les ordures ménagères. Éliminez ces colis dans un point officiel de collecte des déchets.

9. Vue éclatée

anova®

ATRM225

10. Déclaration de conformité CE

SOCIÉTÉ DE DISTRIBUTION

MILLASUR, SL

Conformément aux différentes directives CE, il est confirmé que, en raison de sa conception et de sa construction, et selon le marquage CE imprimé par le fabricant dessus, la machine identifiée dans ce document est conforme aux exigences pertinentes et fondamentales en matière de santé et sécurité des directives CE précitées. Cette déclaration valide le produit pour afficher le symbole CE.

Dans le cas où la machine est modifiée et que cette modification n'est pas approuvée par le fabricant et communiquée au distributeur, cette déclaration perdra sa valeur et sa validité.

Nom de la machine: REMORQUE DE TRANSPORT DE TRACTEUR À GAZON

Modèle: ATRM225

Norme reconnue et approuvée à laquelle elle se conforme:

Directif 2006/42 / CE

Testé selon les normes:

EN ISO 12100: 2010

Sceau de la société

ociété millasûr

Rúa Eduardo Pondal, n° 23

Pol. Ind. Sigüeiro - 15688 Oroso - A Coruña

Tlf.931 696465/Fax.[phone]

na

04/07/2016
