NF-8209S - Carte réseau / adaptateur Noyafa - Notice d'utilisation et mode d'emploi gratuit

Marque	Noyafa
Modèle	NF-8209S
Type de produit	Testeur de câble réseau
Fonctions principales	Test de continuité, mesure de longueur (2,5-200 m), scan de câble (numérique/analogique), test PoE (5-60 V, standard/non standard), test de clignotement de port, test QC (qualité de sertissage RJ45), détection NCV (tension alternative sans contact)
Mode de traçage	Numérique et analogique
Plage de mesure de longueur	2,5 m à 200 m
Test PoE	Jusqu'à 60 V, identification des normes IEEE 802.3af/at, indication du type PSE (AT/AF) et polarité
Test de clignotement	Localisation du port sur le switch avec clignotement lent (3 s), affichage de la vitesse (10/100/1000 M), duplex (FDX/HDX) et auto-négociation
Test QC	Vérification de la connexion des 8 conducteurs de la fiche RJ45
Détection NCV	Détection de tension alternative sans contact
Connecteurs	RJ45 (CONT, SCAN, PoE/Length/Flash), RJ11, Type-C (charge)
Contenu de l'emballage	Émetteur, récepteur, câble USB, adaptateur de câble, manuel d'utilisation, certification, sac de transport
Alimentation	Non spécifiée (batterie interne rechargeable via Type-C)
Indicateurs	Témoin d'alimentation, indicateur de force du signal, indicateur de mode de balayage (allumé/stable pour numérique, clignotant pour analogique)
Réglages	Molette de réglage de sensibilité sur le récepteur, bouton de mode SCAN, bouton NCV, bouton lampe
Unités de longueur	Mètre, yard, pied (sélectionnable)
Compatibilité	Câbles LAN UTP et STP, câbles téléphoniques RJ11
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Température de fonctionnement	Non spécifiée (estimation: 0°C à 40°C)
Humidité	Non spécifiée (estimation: < 80% HR)

FOIRE AUX QUESTIONS - NF-8209S Noyafa

Comment effectuer un test de continuité sur un câble réseau avec le NF-8209S ?

Branchez une extrémité du câble sur le port CONT de l'émetteur et l'autre extrémité sur le port RJ45 du récepteur. Appuyez sur Entrée pour lancer le test. L'écran affichera l'état des broches (ouvert, court-circuit, croisé, etc.).

Comment mesurer la longueur d'un câble LAN avec le NF-8209S ?

Branchez une extrémité du câble sur le port Flash/PoE/Longueur de l'émetteur, l'autre extrémité doit être déconnectée. Dans le menu, choisissez Longueur puis sélectionnez l'unité (mètre, yard ou pied). Appuyez sur Entrée pour lancer la mesure. La plage de mesure est de 2,5 m à 200 m.

Comment localiser un câble avec la fonction Scan ?

Branchez le câble à tester sur le port SCAN de l'émetteur. Dans le menu, sélectionnez Scan et choisissez le mode (numérique ou analogique). Utilisez le récepteur en vous déplaçant le long des câbles : la zone où le son est le plus fort correspond au câble cible. Assurez-vous que les modes de l'émetteur et du récepteur correspondent (stable pour numérique, clignotant pour analogique).

Comment tester un switch PoE avec le NF-8209S ?

Branchez un câble LAN entre le switch PoE et le port PoE de l'émetteur. L'appareil détecte automatiquement la tension (5-60 V) et affiche les informations : tension, polarité, mode d'alimentation (extrémité ou 8 broches) et le type PSE (AT ou AF pour les switches standards, ou Non standard). Si aucun résultat après 30 secondes, le périphérique n'est pas PoE.

Quelle est la différence entre le mode numérique et le mode analogique pour le scan ?

En mode numérique, l'émetteur envoie un signal numérique et le récepteur doit être réglé en mode numérique (témoin de balayage allumé stable). En mode analogique, le signal est analogique et le récepteur doit être en mode analogique (témoin clignotant). Les modes doivent correspondre pour entendre la tonalité. Le mode numérique est généralement plus précis dans les environnements bruyants.

Comment réaliser un test de clignotement de port (Flash) ?

Branchez un câble LAN à tester sur le port Longueur/Flash de l'émetteur. Dans le menu, sélectionnez Flash. Les indicateurs du port clignotent. Sur le switch, observez les ports : celui qui clignote toutes les 3 secondes (plus lent que les autres) est le port cible. L'écran affiche également la vitesse, le duplex et l'état de l'auto-négociation.

À quoi sert le test QC sur le NF-8209S ?

Le test QC vérifie la qualité de sertissage d'une fiche RJ45. Insérez la fiche dans le port CQ/CONT de l'émetteur. Le test s'effectue automatiquement. Un √ indique que le sertissage est correct ; un X indique un défaut (par exemple, une broche non connectée).

Comment utiliser la fonction NCV (détection de tension sans contact) ?

Sur le récepteur, appuyez sur le bouton NCV. Lorsque le témoin NCV s'allume, approchez le récepteur d'un câble ou d'une prise. Il détecte la présence de tension alternative sans contact, ce qui permet de repérer des câbles sous tension.

Que faire si la mesure de longueur affiche 0 mètre ou un résultat incohérent ?

Vérifiez que le câble est hors tension et que l'extrémité distante est déconnectée. La mesure n'est valide que pour des longueurs comprises entre 2,5 et 200 mètres. Si le point de rupture est trop proche de l'extrémité (< 3% de la longueur totale), mesurez depuis l'autre extrémité. Si le problème persiste, le matériel de mesure de longueur est peut-être endommagé.

Quels sont les accessoires fournis avec le NF-8209S ?

L'emballage contient : un émetteur, un récepteur, un câble USB (pour la charge), un adaptateur de câble, un manuel d'utilisation, une certification et un sac de transport.

MODE D'EMPLOI NF-8209S Noyafa

Présentation du produit....20

Oprations du produit 21

1. Tests de continuité 21

2. Mesure de longueur.... 22

3. Ses de câble.... 24

4. Scan de cable 24

5. Test PoF 25

6. Test POE 25

7. Test de clignotement Port 26

8. Test de CO 26

9. Liste de colisage 27

ES

Présentation du produit

Le modèle NF-8209S est une dernière génération qui permet de fournir une signalisation numérique et analogique tout en un toner et une sonde de réseau.

Il dispose de deux modes pour les options de traçage du cable, à savoir le mode numérique, le mode analogique. Cela signifie qu'il est équipé des technologies de localisation de câble les plus puissantes pour n'importe quel environnement de travail.

En outre, il comprend la mesure de la longueur du câble, les tests de défauts de câble, les tests PoE, le port Flash, le test de sertissage pour la prise RJ45 et la fonction NCV, tout cela en fait un outil indispensable pour les ingénieurs de câblage.

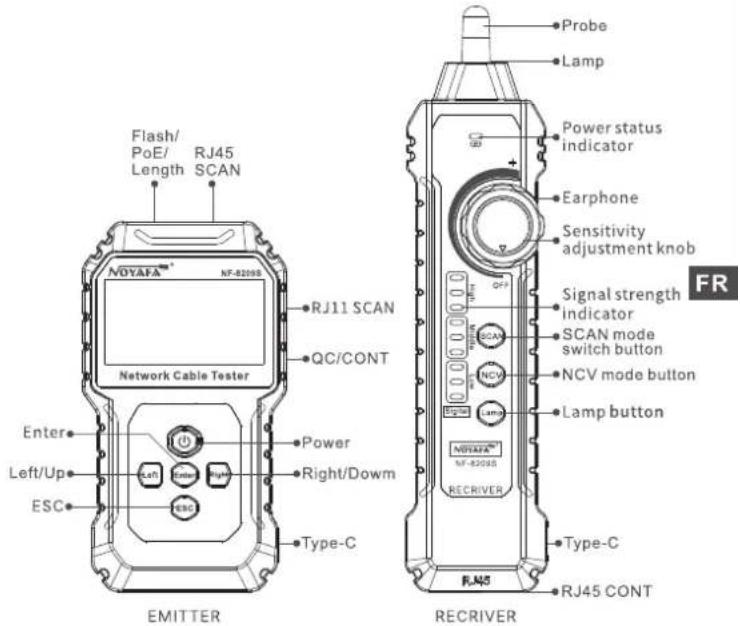

Flash/ PoE/ Length RJ45 SCAN NOYAFA® NF-82095 Network Cable Tester RJ11 SCAN QC/CONT Enter Left/Up ESC Power Right/Down ESC Type-C EMITTER Probe Lamp Power status indicator Earphone Sensitivity adjustment knob Signal strength indicator SCAN mode switch button NCV mode button Lamp button NOYAFA® NF-82095 RECRIVER Type-C RECRIVER RF45 CONT FR

Opérations du produit

1. CONT - Test ouvert, court, croisé, etc. pour câble STP et câble UTP.
2. Longueur – Mesurer la longueur du câble LAN, avec la portée de 2,5 m à 200 m.
3. Scan--Mode analogique / numérique pour localiser les câbles LAN.
4. PoE - Disponible pour le commutateur PoE standard ou non standard (5 à 60V), avec identification de la norme AT ou AF du type PSE.
5. Flash - localiser le port de réseau par l'indicateur clignotant du commutateur ou du routeur.
6. Test QC : testez si la fiche RJ45 du câble à 8 conducteurs est bien enfoncée.

FR

1. Tests de continuité

Connector une extrémité du câble au port « CONT » de l'émetteur, l'autre extrémité au port RJ45 du récepteur, appuyer sur « Entrée » pour commencer le test.

Si le câble est en bon état, le résultat sera le suivant.

(Câble Lan UTP)

(Câble Lan STP)

Divers résultats de test

La broche 12 et la broche 45 sont tous deux court-circuitées

La broche 5 et la broche 8 sont cassées

La broche 56 et la broche 18 sont croisées

Le câble de réseau n'est pas connecté ou toutes les connexions sont déconnectées

2. Mesure de longueur

Connector une extrémité du câble au port « Flash/PoE/Longueur », déconnecter le câble à l'autre extrémité, choisir « Longueur » dans le menu principal, et sélectionner l'unité privilégiée (mètre / yard / pied) avant de procéder au test.

Afficher le résultat 1

Afficher le résultat 2

Selon la figure 1, cela signifie qu'il y a un problème de sortie à 12,1 m. Pour vous assurer qu'il est court-circuité ou cassé à cet endroit, vous pouvez tester sa continuité pour connaître les détails.

Si la longueur mesurée n'est pas comprise entre 2,5 et 200 mètres, le résultat du test sera de 2. Si le test a échoué après plusieurs tentatives, c'est que le matériel de test de longueur est endommagé.

Une attention particulière doit être portée lors de la mesure de la longueur d'un câble

1. Le câble LAN à tester doit être mis hors tension.
2. Déconnecter le câble à l'extrémité la plus éloignée, sans prévoir la télécommande, ni d'autres appareils connectés !
3. La portée doit être de 2,5m à 200m. Sinon, l'affichage sera de 0 mètre.
4. Lors de la mesure de câbles cassés, si le point cassé est trop proche de l'extrémité vide (moins de 3 % de la longueur totale), pour des raisons techniques, l'appareil affichera toute la longueur du câble, dans ce cas, les clients ont été invités à mesurer la longueur à partir de l'autre extrémité pour localiser le point cassé.

3. Scan de câble

Connector le câble à tester au port « SCAN » de l'émetteur, saisir « SCAN » dans le menu principal, appuyer sur « Entrée » pour choisir le mode de balayage souhaité. Ensuite, tenir le récepteur pour localiser le câble à l'autre extrémité, où la voix la plus forte est la cible.

Appuyer sur la touche « Confirmer »

Appuyer sur la touche « Confirmer »

Appuyer sur la touche « Confirmer »

3.1. Attention :

Si l'émetteur se trouve en mode balayage numérique, le récepteur doit être en mode numérique (en allumant stablement l'indicateur de balayage). Et si le balayage analogique dans l'émetteur correspond au mode analogique dans le récepteur (en clignotant l'indicateur de balayage). Si les modes ne sont pas correctement adaptés, aucune tonalité ne sera plus générée même le câble correct est touché par le récepteur.

3.2. Détection de tension sans contact :

En appuyant sur la touche « NCV » du récepteur, si l'indicateur « NCV » est allumé, vous pouvez utiliser le récepteur pour détecter la présence de tension alternative.

4. Test PoE

4.1 Dispositif PoE standard

Il peut tester les informations du périphérique PoE standard, telles que la tension POE, la polarité de l'alimentation, le mode d'alimentation ainsi que le type de PSE (type af ou at standard).

Après la connexion du câble au port « PoE », le résultat du test s'affiche comme la figure suivante.

Broches d'alimentation PoE Connexond'extrémité Type IEEE 802.3at Polarité 53.6 Vcc Mode Tension

4.2 Dispositif PoE non standard

Il suffit d'afficher « Non standard » au lieu d'indiquer le type de PSE.

Attention : Aucune polarité ne sera affichée lorsque toutes les 8 broches sont les broches d'alimentation.

FR

Broches d'alimentation PoE 8 broches Mode Type Non standard Polarité 53.6 Vcc Tension

4.3 En cas de connexion à un périphérique PoE, le résultat peut être affiché après quelques secondes. Si aucun résultat ne s'affiche après 30 secondes, il semble que le périphérique connecté ne soit pas un périphérique PoE.

5. Test de clignotement Port

Connector un câble LAN au port « Longueur/Flash », choisir « Flash » dans le menu principal pour commencer le test. Les 2 indicateurs sur le port « Longueur / Flash » seront allumés et clignoteront. Ensuite, observer les ports sur l'interrupteur, s'il y a un port dont la fréquence de clignotement est de 3s, et plus lent que tous les autres ports, il vous indique que le port est la cible que vous recherchez.

Le périphérique peut également vous fournir des informations sur l'interrupteur connecté, telles que sa vitesse (10M/100M/1000M), ses modes de transmission (FDX : Duplex intégral / HDX : Duplex partiel) et son protocole (Auto-Négo / Non-AutoNégo). La figure suivante est donnée à titre indicatif.

6. Test de CQ

Insérer l'extrémité du câble de réseau à tester dans le port « CQ/CONT » de l'émetteur. Le test QC est un test automatique, dont le résultat sera affiché après la connexion. « √ » signifie que le CQ est normal, et « X » signifie que le CQ est anormal.

Normal

Exemple : L'âme de câble No.7 n'est pas connectée

1. Liste de colisage

Émetteur	1pc	Câble USB	1pc
Récepteur	1pc	Adaptateur de câble	1pc
Manuel d’utilisateur	1pc	Certification	1pc
Sac de transport	1pc
