MODE D'EMPLOI NF-8509 Noyafa

1. Introduction du produit

Le sélecteur SEL du multimètre digital polyvalent NF-8509 est doté d'une fonction de réseau et d'une fonction de multimètre.

① Les fonctions de réseau sont les suivantes : Test de longueur, test de paires, test de recherche de câble, test de tension POE, fonction de clignotement des ports.

② Les fonctions du multimètre digital (DMM) sont les suivantes : Tension CA, tension CC, test de mise sous tension/ de mise hors tension, test de diode, test de température, test NCV, test de résistance, courant alternatif (CA), courant continu (CC).

Remarque : La fonction de recherche de câble dans la fonction de réseau est une fonction par défaut lors de la mise sous tension.

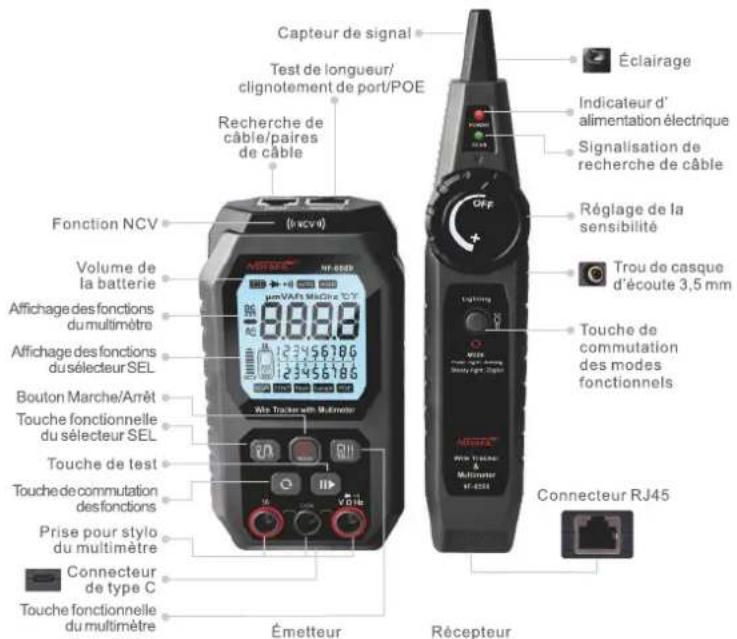

Capteur de signal Test de longueur/ clignotement de port/POE Recherche de câble/paires de câble Fonction NCV (###v#) Volume de la batterie Affichage des fonctions du multimètre Bouton Marche/Arrêt Touche fonctionnelle du sélecteur SEL Touche de test Touche de commutation desfonctions Prise pour stylo du multimètre Connecteur de type C Touche fonctionnelle du multimètre Émetteur Récepteur Éclairage Indicateur d' alimentation électrique Signalisation de recherche de câble Réglage de la sensibilité Trou de casque d'écoute 3,5 mm Touche de commutation des modes fonctionnels Connecteur RJ45

2. Description des opérations fonctionnelles du réseau

① Fonction de recherche de câble : En mode de sélecteur, appuyer sur la touche « Ⅲ», afficher « 1 » sur l'écran, signifier le mode de sélecteur digital. Appuyer encore sur la touche « Ⅱ», afficher « 2 » sur l'écran, signifier le mode de sélecteur analogique.

Remarques : Distance de recherche de câble maximale : ≤600m à vide ; ≤1000m en charge.

② Fonction de paires : Appuyer sur la touche « 📄 » jusqu'à l'activation de la fonction de paires, appuyer encore sur la touche « 🚠 », activer le mode de test des paires (≤2000m).

③ Fonction de clignotement de ports : Appuyer sur la touche « 📄 » jusqu'à l'activation de la fonction de clignotement de ports, appuyer encore sur la touche « ⏻ », activer le mode de test de la fonction de clignotement de ports (identification de 10M/100M/1000M).

④ Fonction de test de longueur : Appuyer sur la touche « 📄 » jusqu'à l'activation de la fonction de test de longueur, appuyer encore sur la touche « ⚪▶ », activer le mode de test de longueur (avec gamme de test de longueur de 5 à 200m).

⑤ Fonction POE : Appuyer sur la touche « 📄 » jusqu'à l'activation de la fonction de POE, activer automatiquement le mode de test de la tension POE de l'équipement.

3. Description des opérations fonctionnelles du multimètre

En mode de mise sous tension, appuyer sur la touche « 📄! » pour activer le mode fonctionnel du multimètre, appuyer encore sur la touche « 📋! » pour réaliser la commutation et tester ainsi la tension alternative (CA), la tension CC, la diode, la mise sous tension ou la mise hors tension, le NCV, la résistance, le courant alternatif ou le courant continu, la fréquence et la température ambiante. Après la sélection d'une fonction à tester, appuyer sur la touche « 🗑! » pour commencer le test. Dont le test par défaut de la tension de courant alternatif (CA) est prévu pour l'équipement.

① Test de la tension alternative/Test de la tension de courant continu : 600mV à 610V.
③ Test de mise sous tension ou de mise hors tension : Tester si les performances de connexion des câbles et des conducteurs sont parfaites (avoir la résistance inférieure à 50Ω, et le buzzer retentit).
③ Test de diode : Identifier la polarité et la chute de tension positive (0 à 3,3V) de diode.
④ Fonction NCV : La machine s'approche la source de signal alternatif pour détecter le signal de courant alternatif (Niveau de 0 à 4).
⑤ Test de la résistance : 600Ω à 60MΩ.
⑥ Gamme de test du courant alternatif ou du courant continu : Courant continu de 1mA à 3A (avec précision de +/-0,8% + 3).
⑦ Fréquence : 0 à 10MHz (avec précision de +/-1,0%+3).
⑧ Divers : Affichage de la température ambiante.

4. Indications sur le volume de la batterie

① Émetteur : En cas d'affichage de niveau 0, signifier le volume insuffisant, le recharger rapidement.
② Récepteur : En cas de clignotement de l'indicateur d'alimentation, signifier le volume insuffisant, remplacer rapidement la batterie.

5. Liste de colisage

Émetteur	1pc	Type-C USB	1pc
Récepteur	1pc	Adaptateur de câble	1pc
Manuel d' utilisateur	1pc	Écouteur	1pc
Sac de transport	1pc	Stylo multimètre	2pc

6. Paramètres du produit

Modèle	NF-8509
Fonction de mise horstension automatique	√
Émetteur	Test des paires de câble	Distance maximale des paires de câble de 2000m
	Recherche de câble	RJ45 600m
	Test de longueur du câble de réseau	5 à 200m (+/-3m)
	Test de clignotement de ports	10M/100M/1000M
	POE	Tester des âmes de câble à 4 sources/à 8 sources
		Tester la tension d' alimentation POE
	Test de mise sous tension/ de mise hors tension	Tester si les performances de connexion des câbles et des conducteurs sont parfaites, avoir la résistance inférieure à 50Ω, et le buzzer retentit
		Identifier la polarité et la chute de tension positive de diode, avoir la gamme de test de 0 à 3,3V
	Fonction NCV	Stylet à induction (niveau de 0 à 4)
	Test de résistance	600Ω à 60MΩ (précision de +/-1,0%+5)
	Test de tension CA/CC	600mV à 610V (avec précision CC +/-0,5% +3 ; précision CA+/-0,5% +3)
	Test du courant alternatif/continu	Courant continu de 1mA à 3A (avec précision +/-0,8% +3)
	Fréquence en HZ	0 à 10MHz (avec précision +/-1,0% +3)
	Alimentation électrique	Batterie au lithium 3,7V/1500mA
	Affichage de la température ambiante	√
	Dimensions	137.5×76×34mm
Récepteur	Éclairage LED	√
	Fonction du casque d' écoute	√
	Alimentation électrique	9Vcc (non compris)
	Courant de service maximal	≤150mA
	Dimensions	204.9×38×29mm
