| Type de produit | Module sondeur marin |
| Marque | Simrad |
| Modèle | S3100 |
| Dimensions | Voir le gabarit (non fourni dans la notice) |
| Poids | 0,9 kg (1,9 lb) |
| Alimentation | 12-24 V CC (10,5-31,2 V CC) |
| Consommation électrique maximale | Max : 0,8 A ; typique : 0,6 A ; transitoire : 3 A (crête) |
| Fusible recommandé | 5 A |
| Protection contre l'inversion de polarité | Oui |
| Température de fonctionnement | -15°C à 55°C (5°F à 131°F) |
| Température de stockage | -20°C à 60°C (4°F à 140°F) |
| Indice d'étanchéité | IPX6 et IPX7 |
| Ports sondeur | 2 ports XSonic® 9 broches (bleu et noir) |
| Ports Ethernet | 1 port 5 broches, 1 port 12 broches |
| Fonctions sondeur | CHIRP basse, moyenne et haute jusqu'à 1 kW ; DownScan ; SideScan (sur port imagerie) |
| LED de diagnostic | LED d'alimentation (rouge/vert) et LED d'état sondeur (vert clignotant/continu) |
| Distance de sécurité au compas | 0,13 m (0,43 pi) |
| Matériau du boîtier | Plastique recyclé (engagement durable) |
| Contenu de l'emballage | Sondeur S3100, vis de montage, câble d'alimentation, câble Ethernet, fusible et porte-fusible |
FOIRE AUX QUESTIONS - S3100 SIMRAD
Questions des utilisateurs sur S3100 SIMRAD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sondeur marine au format PDF gratuitement ! Retrouvez votre notice S3100 - SIMRAD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S3100 de la marque SIMRAD.
MODE D'EMPLOI S3100 SIMRAD
A. Sondeur S3100
B. Vis de montage
C. Cordon
d'alimentation
D. Câble Ethernet
E. Fusible et porte-
fusible
Alimentation

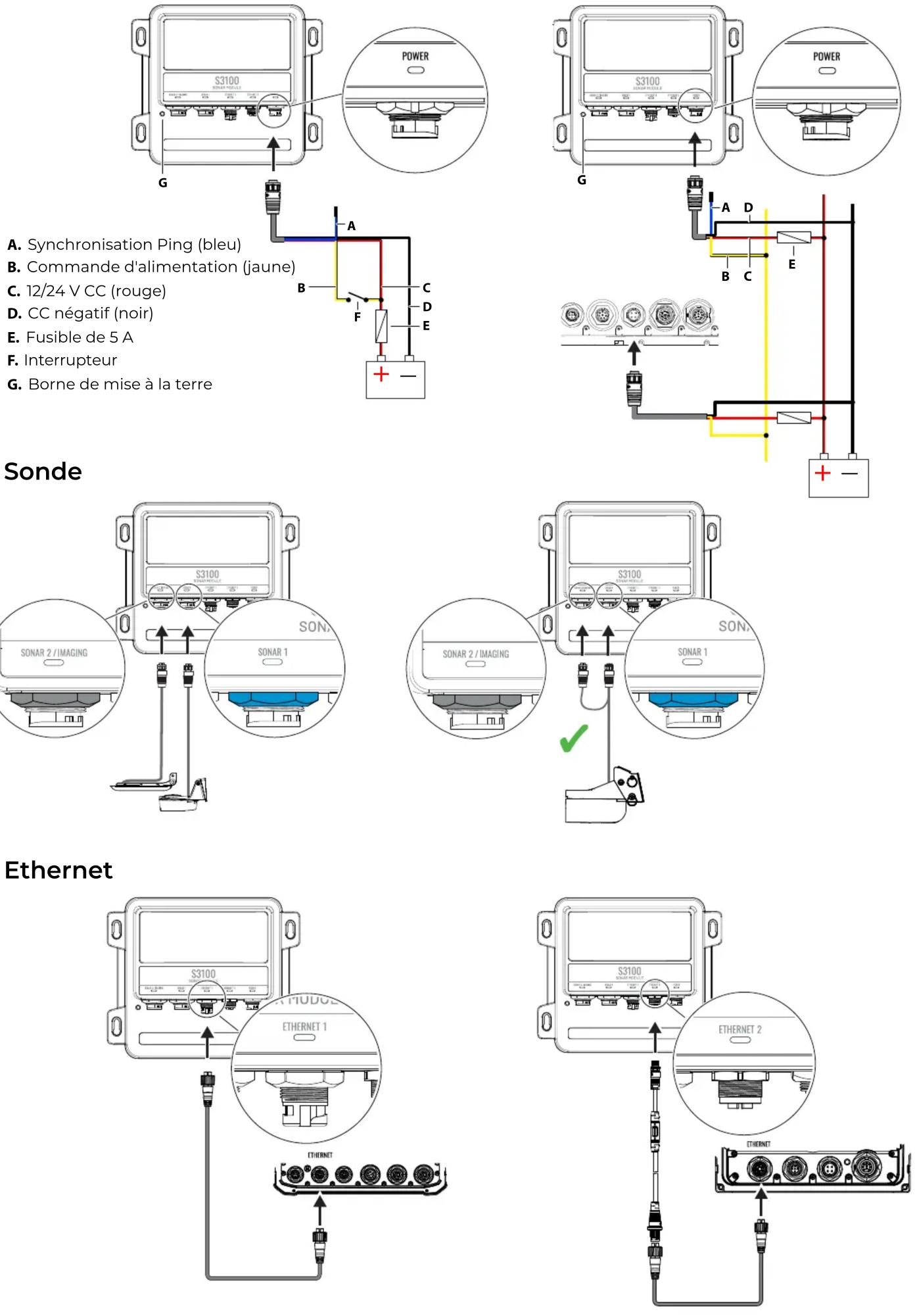

A. Synchronisation Ping (bleu)
B. Commande d'alimentation (jaune)
C. 12/24 V CC (rouge)
D. CC négatif (noir)
E. Fusible de 5 A
F. Interrupteur
G. Borne de mise à la terre

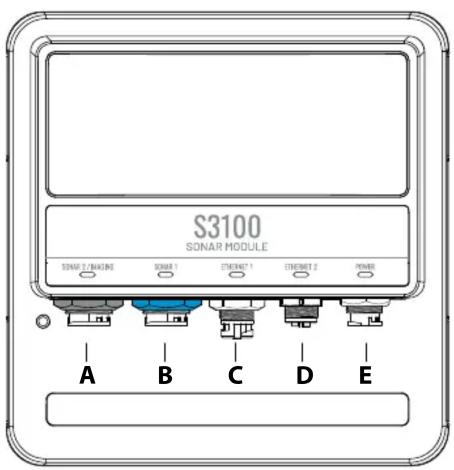

Connecteurs et LED
| A | Sondeur 2/ imagerie (noir) | Éteindre Sondeur | inopérant |
| Clignotant vert | Recherche du signal du fond | ||
| On | Système fonctionnant avec un signal de fond | ||
| B | Sondeur 1 (bleu) | Éteindre Sondeur | inopérant |
| Clignotant vert | Recherche du signal du fond | ||
| On | Système fonctionnant avec un signal de fond | ||
| C | Ethernet 1 Éte | ndre Aucune connexion | |
| Allumé - vert Connexion valide sans transfert de données | |||
| Clignotant - vert et orange | Connexion active avec transfert de données | ||
| D | Ethernet 2 Éte | eindre Aucune connexion | |
| Allumé - vert | Connexion valide sans transfert de données | ||
| Clignotant - vert et orange | Connexion active avec transfert de données | ||
| E | Alimentation Éte | eindre Pas d'alimentation | |
| Allumé - rouge foncé | Alimentation appliquée, système hors tension ou en surtension | ||
| Allumé - rouge Démarrage du système | |||
| Allumé - vert Système en cours d'exécution | |||

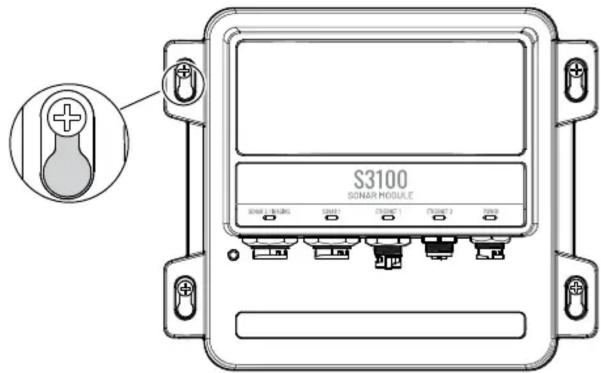

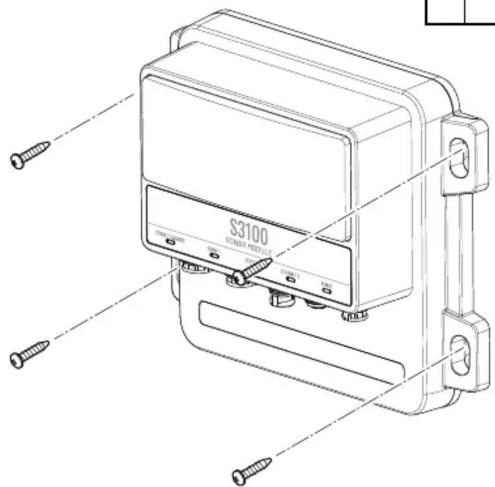

Montage


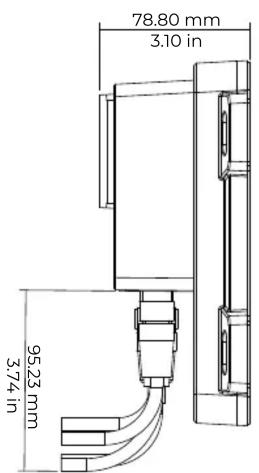

S3100 SONAR MODULEDimensions
Caractéristiques techniques
| Environnement | |||
| Température de fonctionnement -15 °C à 55 °C (5 °F à 131 °F) | |||
| Température de stockage -20 °C à 60 °C (4 °F à 140 °F) | |||
| Indice d'étanchéité IPX6 et IPX7 | |||
| Électricité | |||
| Tension d'alimentation 12-24 V CC (10,5-31,2 V CC) | |||
| Ampérage recommandé du fusible 5 A | |||
| Protection contre les risques d'inversion de polarité | Oui | ||
| Consommation électrique (maximale) | Max : 0,8 A ; typique : 0,6 A ; transitoire : 3 A (crête) ; > 2,5 A pour < 0,5 ms | ||
| Physique | |||
| Dimensions Voir le gabarit | |||
| Poids 0,9 kg (1,9 lbs) | |||
| Distance de sécurité au compas | 0,13 m (0,43 pi.) | ||
| Interface/connectivité | |||
| Sondeur | Sondeur 1 port XSonic®9 broches (bleu) | Sondeur CHIRP basse, moyenne et haute jusqu'à 1 kW | |
| DownScan 455 kHz, 800 kHz, 700 kHz CHIRP, 1 200 kHz CHIRP | |||
| SideScan Non | |||
| 1 port imagerie XSonic®9 broches (noir) | Sondeur CHIRP basse, moyenne et haute jusqu'à 1 kW | ||
| DownScan 455 kHz, 800 kHz, 700 kHz CHIRP, 1 200 kHz CHIRP | |||
| SideScan 455 kHz, 800 kHz, 455 kHz CHIRP, 1 075 kHz CHIRP | |||
| Ethernet 1 port (5 broches) | |||
| 1 port (12 broches) | |||
L'avenir de l'eau est important. C'est pourquoi le module sondeur S3100 est fabriqué à partir de plastique recyclé, conformément à notre engagement continu en faveur du développement durable.
Plus d'informations
Version du document : 001
Pour obtenir la dernière version de ce document dans les langues prises en charge, ainsi que d'autres documents connexes, rendez-vous sur : www.simrad-yachting.com/downloads/S3100.
Sécurité, clause de non-responsabilité et conformité
Les déclarations de sécurité, de non-responsabilité et de conformité de ce produit sont fournies dans un document séparé.
Garantie
La garantie de ce produit est précisée dans un document séparé.
Marques
®Reg. U.S. Pat. & Tm. Off et ™ marques de droit commun. Rendez-vous sur www.navico.com/intellectual-property pour consulter les droits de marque de Navico Holding AS et des entités subsidiaires dans le monde.
Copyright
Copyright 2023 Navico Holding AS.
