Type de produit	Capteur marin
Marque	Simrad
Modèle	Sensor
Catégorie	Capteur
Fonctions principales	Mesure de niveau de fluide, débit de carburant, température, vitesse, pression
Alimentation	Via réseau NMEA 2000 (12 V DC)
Dimensions	Variable selon le type de capteur (ex. 50 x 50 x 25 mm)
Poids	Variable (environ 0,1 kg)
Connectivité	NMEA 2000
Matériau	Plastique et acier inoxydable résistant à l'eau
Plage de température	-10 °C à 60 °C (estimation)
Indice de protection	IPX7 (estimation pour usage marin)
Calibration	Possible pour capteurs de niveau et de débit (2, 3 ou 5 points)
Alarmes	Programmables pour seuils de niveau et de pression
Entretien	Nettoyer avec un chiffon doux et humide, éviter produits abrasifs
Sécurité	Installation conforme aux normes électriques marines
Pièces détachées	Non disponibles séparément, remplacer l'unité complète
Réparabilité	Non réparable, remplacer le capteur
Informations générales	Compatible avec les écrans Simrad, Lowrance et B&G

FOIRE AUX QUESTIONS - Sensor SIMRAD

Comment configurer le capteur de niveau de fluide ?

Dans l'écran, allez dans Paramètres > Info, sélectionnez le capteur, puis appuyez sur Configurer. Définissez le réservoir (1 à 5), le type de fluide et la taille du réservoir.

Comment calibrer le capteur de débit de carburant ?

Après avoir fait le plein, notez la quantité ajoutée. Dans Paramètres > Carburant > Ravitaillement, saisissez la quantité ajoutée, cochez Régler plein, puis appuyez sur Calibrer. La valeur K se met à jour automatiquement.

Que faire si l'écran n'affiche aucune donnée du capteur ?

Vérifiez que le capteur est correctement connecté au réseau NMEA 2000 et que l'alimentation est active. Consultez le guide d'installation pour le câblage.

Comment réinitialiser le capteur aux paramètres d'usine ?

Dans la boîte de dialogue Info du capteur, appuyez sur Configurer puis sur Unconfigure (Déconfigurer). Cela réinitialise tous les paramètres.

Quels types de fluides peut mesurer le capteur de niveau ?

Il mesure les niveaux de carburant, d'eau, d'eaux grises, d'eaux noires, d'huile et de vivier.

Le capteur est-il compatible avec tous les réseaux NMEA 2000 ?

Oui, il est conçu pour fonctionner sur tout réseau NMEA 2000 standard et est compatible avec les écrans Simrad, Lowrance et B&G.

Comment installer le capteur ?

Consultez le guide d'installation fourni avec le capteur. Généralement, il doit être fixé sur le réservoir ou la ligne de fluide et connecté au réseau NMEA 2000.

Comment régler les alarmes du capteur de niveau ?

Dans la boîte de dialogue Info du capteur, appuyez sur Alarmes. Définissez les seuils haut et bas pour déclencher une alarme.

Quelle est la précision du capteur de débit de carburant ?

La précision par défaut est d'environ 3 %. Si l'écart est supérieur, une calibration est recommandée pour améliorer la précision.

Où trouver la déclaration de conformité CE ?

Elle est disponible sur les sites web : www.lowrance.com/fr-fr/, www.simrad-yachting.com/fr-fr/ et www.bandg.eu/fr.

MODE D'EMPLOI Sensor SIMRAD

Guide de configuration des capteurs

Ce document présente la configuration des capteurs suivants :

• Fluid Level Sensor (Capteur de niveau de fluide) : niveau des réservoirs à carburant*, eau, eaux grises, vivier, huile et eaux noires
• Fuel Flow Sensor (Capteur de débit de carburant) : mesures du débit de carburant pour les embarcations à moteur à essence
• Fuel Data Manager (Gestionnaire des données sur le carburant) : données sur l'utilisation du carburant à partir des messages sur le débit de carburant émis par trois moteurs compatibles NMEA 2000 au maximum
• Temperature Sensor (Capteur de température) : températures de l'eau*, intérieure, extérieure, de la salle des machines, de la cabine, du vivier, du réservoir à appâts, du système de chauffage et de réfrigération
• Thru-Hull Temperature Sensor (Capteur de température avec passe-coque) : températures de l'eau*, intérieure, extérieure, de la salle des machines, de la cabine, du vivier, du réservoir à appâts, du système de chauffage et de réfrigération
• Speed Sensor (Capteur de vitesse) : vitesse surface
• Pressure Sensor (Capteur de pression) – données de pression : pression de l'alimentation moteur, pression de l'huile moteur, pression de l'eau moteur*, pression de l'huile de transmission et vitesse par tube de Pitot

* Le capteur affiche ces informations par défaut.

→ Remarque : Le capteur doit être installé et relié au réseau NMEA 2000. Pour connaître les informations d'installation et de connexion, consultez le guide d'installation du capteur.

Dès que le capteur est relié, vous pouvez afficher ses données. Pour plus d'informations, consultez le manuel d'utilisation de votre écran.

Configuration des capteurs

Utilisez la boîte de dialogue Info pour définir le nom de l'appareil, configurer, afficher les données du capteur, pour calibrer certains capteurs et régler les alarmes.

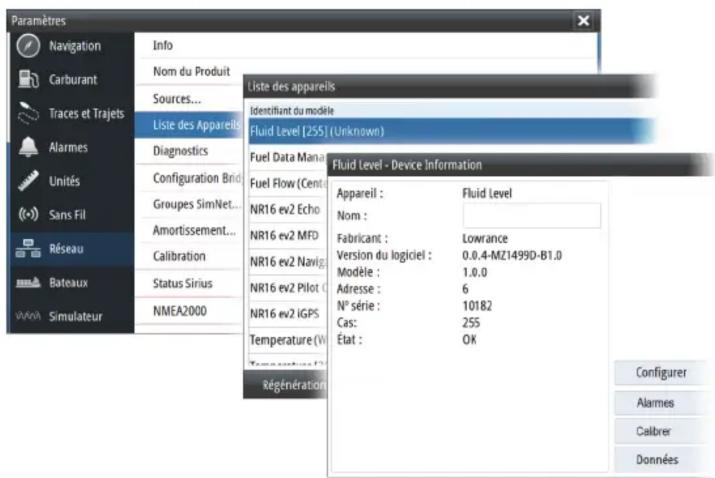

Sélectionnez le capteur dans la liste des appareils pour afficher la boîte de dialogue Info. L'exemple suivant montre comment sélectionner le capteur de niveau de fluide sur un appareil Simrad NSS Evo2.

Paramètres Navigation Info Carburant Sources... Traces et Trajets Alarmes Diagnostics Unités Sans Fil Réseau Bateaux Simulateur Liste des Appareils Identifiziert du modèle Fluid Level [255] (Unknown) Fuel Data Mana Configuration Bnd Groupes SimNet... Amortissement... Calibration Status Sirius NMEA2000 Régénération Fluid Level - Device Information Appareil : Fluid Level Nom : Fabricant : Lowrance Version du logiciel : 0.0.4-MZ1499D-B1.0 Modèle : 1.0.0 Adresse : 6 N° série : 10182 Cas: 255 État : OK Configurer Alarmes Calibrer Données

Configurer

Configuration

Dans la boîte de dialogue Info, appuyez sur le bouton Configurer pour ouvrir la boîte de dialogue de configuration.

Utilisez cette boîte de dialogue pour configurer des éléments précis. Par exemple, utilisez la boîte de dialogue Fluid Level – Device Information (Niveau de fluide – Informations sur l'appareil) pour définir ce qui suit :

• Tank (Réservoir) (1, 2, 3, 4 ou 5)
• Fluid type (Type de fluide)
  • Size of the tank (Taille du réservoir)
• Instance (Cas) : il est déterminé par le processus de configuration et ne nécessite aucune intervention de l'utilisateur sauf s'il s'agit du Gestionnaire des données sur le carburant. Le gestionnaire des données sur le carburant peut être associé à trois moteurs au maximum. Si plus de trois moteurs sont installés sur le bateau, le cas du second gestionnaire des données sur le carburant doit être manuellement passé de 0 à 1.
• Unconfigure (Déconfigurer) : réinitialise tous les paramètres du capteur sélectionné aux valeurs préréglées en usine.

Calibrer

Calibration

Les capteurs de niveau de fluide et de débit de carburant peuvent être calibrés dans la boîte de dialogue Info.

Calibration du capteur de niveau de fluide

Les valeurs préréglées en usine pour le capteur de niveau de fluide devraient être adaptées à la plupart des applications, mais si votre réservoir possède une forme irrégulière, votre flotteur de réservoir utilise une gamme de résistance différente de la norme américaine de 240-33 Ohms ou, si vous recherchez plus de précision, la calibration est recommandée. Nous vous conseillons de commencer la calibration avec un réservoir vide ; vous remplirez le réservoir pour terminer le processus de calibration.

Appuyez sur le bouton Calibrer dans la boîte de dialogue Fluid Level - Device Information (Niveau de fluide - Informations sur l'appareil) pour ouvrir la boîte de dialogue de calibration. Sélectionnez le point de calibration, puis le niveau de carburant pour ce point tout en remplissant le réservoir. Trois options de calibration sont possibles :

• Calibration en 2 points - pour les réservoirs rectangulaires ou carrés dans lesquels la capacité de la moitié supérieure est égale à la capacité de la moitié inférieure du réservoir. Si vous commencez avec un réservoir vide :
• Calibrer le réservoir comme: Empty (Vide)
• Remplir complétement le réservoir et calibrer comme: Full (Plein).
• Calibration en 3 points - pour les réservoirs aux formes irrégulières. Si vous commencez avec un réservoir vide :
• Calibrer le réservoir comme: Empty (Vide)
• Remplir complétement le réservoir et calibrer comme: Full (Plein)
• Vider le réservoir à moitié et calibrer comme: Half full (Moitié plein).
• Calibration en 5 points - pour les réservoirs aux formes très irrégulières. Si vous commencez avec un réservoir vide :
• Calibrer le réservoir comme: Empty (Vide)
• Remplir complétement le réservoir et calibrer comme: Full (Plein)
• Vider le réservoir au 3/4 et calibrer comme: 3 Qtr. full (3/4 Plein)
• Vider le réservoir à moitié et calibrer comme: Half full (Moitié plein)
• Vider le réservoir au 1/4 et calibrer comme: 1 Qtr. full (1/4 Plein)

Attention: Il faut veiller à ce que l'étalonnage mentionné ci-dessus pour chaque point d'étalonnage 2, 3 ou 5 points soit effectué selon les instructions et dans le bon ordre. Lorsque un étalonnage est commencé, le processus doit être achevé à tous les points, ou bien il doit être recommencé depuis le début.

Calibration du capteur de débit de carburant

Les valeurs préréglées en usine pour le capteur de débit de carburant sont, dans la plupart des cas, appropriées. Toutefois, si l'option Carburant consommé est désactivée, la calibration est recommandée. Répétez la procédure pour chaque capteur de débit de carburant.

Avertissement : Si vous n'effectuez pas la calibration correctement, les données relatives au carburant et à la quantité utilisée peuvent être inexactes. Dans ce cas, vous avez la possibilité de restaurer les paramètres par défaut en appuyant sur le bouton Reset Fuel Flow (Réinitialiser débit carburant) dans la boîte de dialogue de configuration avant de calibrer de nouveau le capteur en suivant ces procédures.

Pour vérifier la capacité de débit de carburant, vous devez afficher les données Quantité utilisée à l'écran. Utilisez ces informations pour vérifier la précision des informations émises par le capteur de débit de carburant :

1. Faites le plein et, dans la boîte de dialogue Ravitaillement, indiquez que le réservoir est plein. Ne calibrez pas votre capteur de débit de carburant à ce stade.
2. Mettez le moteur en marche et consommez plusieurs litres de carburant. Veillez à utiliser le moteur équipé du capteur de carburant.
3. Faites à nouveau le plein et notez la quantité de carburant rajoutée. Comparez ce chiffre à celui qui apparaît à l'écran, dans l'option Quantité utilisée.

Si la quantité de carburant que vous avez rajoutée et la quantité de carburant utilisée diffèrent de plus de 3 %, nous vous conseillons de calibrer le capteur de débit de carburant.

Pour calibrer le capteur de débit de carburant :

1. Accédez à la calibration dans la boîte de dialogue Ravitaillement une fois le réservoir rempli et la quantité rajoutée notée.
2. Indiquez la quantité rajoutée et cochez la case Régler plein dans la boîte de dialogue Ravitaillement.
3. Appuyez sur le bouton Calibrer.

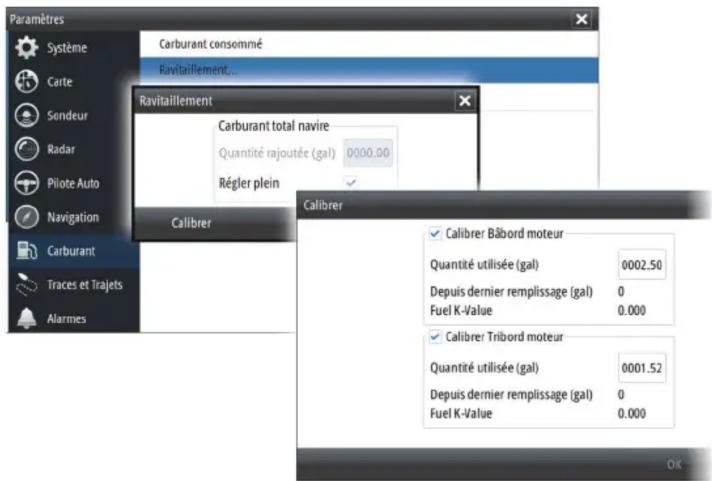

Voici un exemple de la boîte de dialogue Ravitaillement et de la boîte de dialogue Calibrer pour un appareil Simrad NSS evo2.

Paramètres Système Carte Sondeur Radar Pilote Auto Navigation Carburant Traces et Trajets Alarmes Carburant consommé Ravitaillement... Ravitaillement Carburant total navire Quantité rajoutée (gal) 0000.00 Régler plein Calibrer Calibrer Bâbord moteur Quantité utilisée (gal) 0002.50 Depuis dernier remplissage (gal) 0 Fuel K-Value 0.000 Calibrer Tribord moteur Quantité utilisée (gal) 0001.52 Depuis dernier remplissage (gal) 0 Fuel K-Value 0.000

1. Définissez le paramètre « Actual amount used » (Quantité réelle utilisée) en fonction de la quantité de carburant ajoutée au réservoir.
2. Le paramètre « Fuel K-Value » (Valeur K du carburant) devrait à présent indiquer une nouvelle valeur.
   → Remarque : Pour calibrer plusieurs capteurs de débit, répétez les étapes pour chaque moteur. Vous pouvez également faire fonctionner tous les moteurs en même temps et diviser la valeur « Actual amount used » (Quantité réelle utilisée) par le nombre de moteurs. Cela suppose une consommation de carburant relativement uniforme pour tous les moteurs.

Alarmes

Données

Alarmes et données

Appuyez sur le bouton Alarmes pour configurer les alarmes du capteur de niveau de fluide et du capteur de pression. Dès que la valeur définie est dépassée, une alarme s'affiche.

→ Remarque : Les alarmes ne sont pas disponibles sur tous les capteurs.

Appuyez sur le bouton Données pour afficher les données que le capteur fournit au réseau NMEA 2000.

Conformité

Capteurs :

• Conformité CE au titre de la directive CEM 2004/108/CE

• Conformité aux critères requis pour les appareils de niveau 2 de la norme de radiocommunications (compatibilité électromagnétique) 2008
  La Déclaration de conformité correspondante est disponible sur les sites Web suivants :

• www.lowrance.com/fr-fr/
  • www.simrad-yachting.com/fr-fr/

• www.bandg.eu/fr
