Type de produit	Alimentation électrique pour éclairage LED
Marque	Kichler
Modèle	8TD24V060BKT
Tension d'entrée	120-277 V CA
Tension de sortie	24 V CC
Puissance nominale	60 W
Gradation	0-10 V CC (compatible)
Indice de protection	Adapté pour endroits secs ou humides
Classe de sécurité	Classe 2
Matériau du boîtier	Métal
Dimensions (approx.)	200 x 100 x 50 mm
Poids (approx.)	0,6 kg
Distance max de la première lampe	7,6 m
Montage	Fixation murale avec vis (non incluses)
Connecteurs inclus	Connecteurs de câble UL
Sectionnement	Trois sections distinctes (entrée CA, entrée gradateur, sortie CC)
Incompatibilité gradateur	Non compatible avec les gradateurs à découpage de phase
Conformité	Codes électriques nationaux et locaux
Entretien	Couper l'alimentation avant toute intervention
Réparabilité	Intervention par un électricien qualifié uniquement

FOIRE AUX QUESTIONS - 8TD24V060BKT Kichler

Comment installer le bloc d'alimentation Kichler 8TD24V060BKT ?

Coupez d'abord le courant. Fixez l'alimentation à l'aide de vis de montage sur un mur, en respectant les distances minimales (2,5 cm des parois d'armoire et compartiment d'au moins 30 cm x 30 cm x 30 cm). Connectez la tension secteur (120-277 V CA) sur le côté primaire (entrée CA), le gradateur 0-10 V sur l'entrée CC (violet et gris), et les luminaires sur la sortie CC (rouge et bleu). Utilisez les connecteurs de câble UL fournis.

Quelle est la tension d'entrée de cette alimentation ?

La tension d'entrée est de 120 à 277 V CA, compatible avec les réseaux domestiques et commerciaux.

Est-elle compatible avec les gradateurs standards ?

Non, elle n'est compatible qu'avec les gradateurs 0-10 V. Elle n'est pas compatible avec les gradateurs à découpage de phase.

Quelle est la puissance maximale de charge ?

La puissance nominale est de 60 W. Ne dépassez pas cette valeur pour éviter une surchauffe.

Quels fils utiliser pour la connexion ?

Utilisez du fil de tension secteur (noir/blanc) pour l'entrée CA, du fil violet/gris pour le gradateur 0-10 V, et du fil rouge/bleu pour la sortie CC. Respectez le code de couleurs et utilisez des connecteurs UL approuvés.

Puis-je l'utiliser en extérieur ?

Elle est adaptée pour les endroits secs ou humides, mais pas pour une exposition directe à la pluie ou à l'immersion.

Comment connecter le gradateur 0-10 V ?

Connectez le fil violet au positif du gradateur et le fil gris au négatif. Utilisez les serre-fils fournis.

Quelle distance maximale entre l'alimentation et le premier luminaire ?

L'alimentation doit être située à moins de 7,6 m du premier luminaire pour éviter les chutes de tension.

Que faire si l'alimentation ne fonctionne pas ?

Vérifiez d'abord que le disjoncteur n'a pas sauté et que toutes les connexions sont bien serrées. Si le problème persiste, contactez un électricien qualifié.

Y a-t-il des précautions de sécurité importantes ?

Oui : coupez toujours l'alimentation avant toute intervention, ne laissez pas les conducteurs nus exposés, et respectez les distances de sécurité par rapport aux matériaux combustibles (minimum 15,25 cm des rideaux).

MODE D'EMPLOI 8TD24V060BKT Kichler

Blocs d'alimentation pour Kichler séries 8TD24V090BKT, 8TD24V060BKT

Instructions d'installation

Pour L'assemblage et L'installation Au Canada

AVANT DE PROCÉDER À L'INSTALLATION

Toutes les installations doivent être conformes aux codes électriques nationaux et locaux. En cas de doute concernant l'installation, contacter un électricien qualifié.

ATTENTION:

Pour réduire les risques d'incendie, ne pas installer plus près que 2,5 cm de la paroi d'une armoire ni dans un compartiment dont la taille est inférieure à 30 cm x 30 cm x 30 cm.

CONSIGNES DE SÉCURITÉ IMPORTANTES

a) Lire toutes les instructions
b) Ne pas cacher ni prolonger les conducteurs exposés à travers un mur, le sol ou le plafond du bâtiment.
c) Installer ce système dans des endroits secs ou humides seulement.
d) Pour réduire les risques d'incendie et de brûlures, ne pas installer ce système d'éclairage lorsqu'il y a risque que les conducteurs nus exposés soient court-circuités ou en contact avec des matériaux conducteurs.
e) Pour réduire le risque d'incendie ou de surchauffe, s'assurer que toutes les connexions sont bien serrées.

f) Ne pas installer un luminaire à moins de 15,25 cm de tout rideau, ou matériaux combustibles.

g) L'alimentation électrique est divisée en trois sections distinctes :

o tension secteur (entrée CA), noir et blanc

o gradateur 0-10 V (entrée CC), violet et gris

o basse tension (sortie CC), rouge et bleu

Il est important de maintenir les fils de tension secteur et les fils CC séparés.

h) Toujours couper l'alimentation électrique avant de modifier le système d'éclairage.

REMARQUE : La série Kichler 8TD (24 V) n'est pas compatible avec les gradacteurs lorsqu'elle est utilisée avec des contrôleurs de bande lumineuse. Elle n'est pas non plus compatible avec les gradateurs à découpage de phase.

La série Kichler 8TD (24 V) n'est compatible qu'avec les gradateurs 0-10 V.

CONSERVER CES INSTRUCTIONS

1) Coupez le courant.
2) Déterminez l'emplacement pour l'installation du bloc d'alimentation. L'alimentation doit être située dans les 7,60 m du premier luminaire.

3) Fixez le bloc d'alimentation à l'aide des vis de montage. Fixez aux colombages du mur, si possible. Dans l'impossibilité de le faire, utilisez des systèmes d'ancrage appropriés pour le matériau du mur et le poids de suspension (systèmes d'ancrage non inclus).

4) En passant par les entrées défonçables de l'enceinte métallique, acheminez et connectez la tension secteur de 120 V à 277 V sur le côté primaire (entrée CA) de l'alimentation.

REMARQUE : Un connecteur de câble UL doit être utilisé dans l'entrée défonçable pour fournir une protection anti-traction et une protection du fil (connecteur du câble inclus).

5) Effectuez les raccordements à la masse (connecteurs inclus).

6) Raccordez les fils (connecteurs inclus). Consultez le tableau ci-dessous pour effectuer les connexions et acheminez les fils selon les instructions.

Connector la ligne (fil d'alimentation noir ou rouge) à :	Connector le neutre (fil d'alimentation blanc) à :
Noir Blanc
*Au cordon parallèle (rond et lisse)	*Au cordon parallèle (à angles droits el strié)
Effacez sans repère Effacez avec le repère blanc

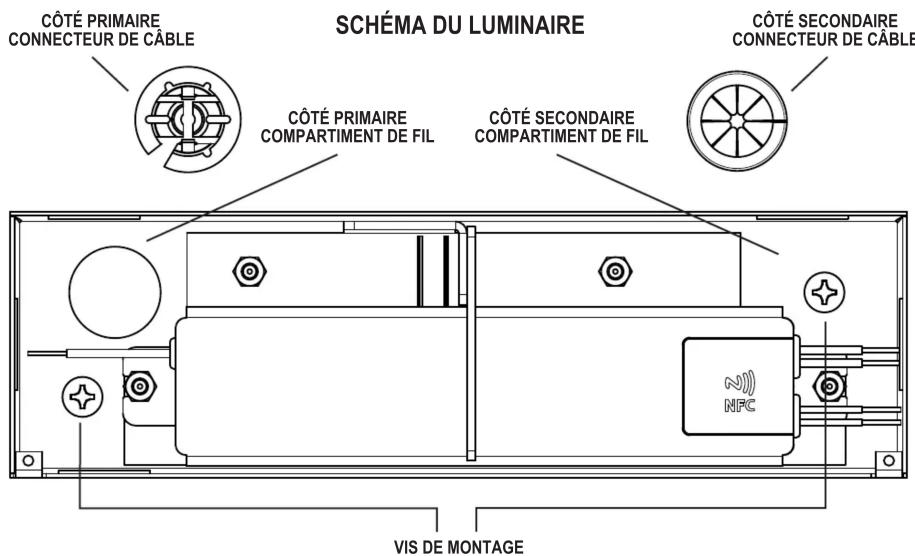

*Remarque: Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est á angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma).

7) La charge totale du système d'éclairage installée ne doit pas dépasser la puissance nominale de l'alimentation.

REMARQUE: Après avoir déterminé l'agencement du système, ajouter le wattage de chaque luminaire pour calculer la consommation totale du système. La consommation totale calculée pour le système ne doit pas dépasser la valeur nominale de l'alimentation de classe 2 qui est utilisée.

8) En passant par les entrées défonçables de l'enceinte métallique, acheminez et connectez les conducteurs du gradateur 0-10 V sur le côté secondaire du gradateur 0-10 V (entrée CC) de l'alimentation.

REMARQUE : Connecter le gradateur+ au fil violet et le gradateur- au fil gris en utilisant les serre-fils (fournis) ou d'autres connecteurs approuvés UL.

9) En passant par les entrées défonçables de l'enceinte métallique, acheminez et connectez les conducteurs du système d'éclairage sur le côté secondaire du gradateur 0-10 V (sortie CC) de l'alimentation.

REMARQUE : Connecter le côté positif au fil rouge et le côté négatif au fil bleu en utilisant les écrous fournis ou d'autres connecteurs approuvés UL. Ne pas dépasser les spécifications de câblage du fabricant concernant le calibre et la quantité des conducteurs.

REMARQUE : Un connecteur de câble UL doit être utilisé dans l'entrée défonçable pour protéger le fil (connecteur du câble inclus).
