MODE D'EMPLOI S1156-8 Nibe

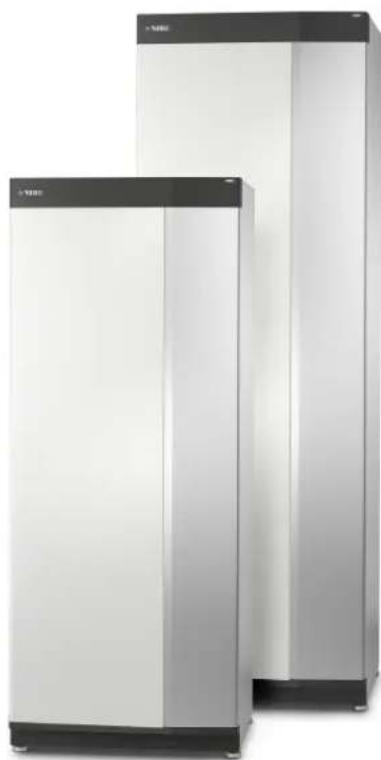

Manuel d'utilisation Pompe à chaleur géothermique

53170041 Informations importantes 4Données d'installation 5Numéro de série 62 Fonctionnement de la pompe à chaleur 73 Commande - Présentation 7Unité d'affichage 8Navigation 8Types de menu 10Système de menus 114 myUplink 11Spécification 11Raccordement 11Étendue de services 125 Entretien de S1156/S1256 12Vérifications régulières 12Astuces d'économie 136 Problèmes d'inconfort 13Menu Informations 13Gestion des alarmes 13Dépannage 14Chauf. add. seul 19Contact 3Table des matièresNIBE S1156/S1256 Table des matièresDonnées d'installation S1156/S1256Produit Numéro de série, unité principale Numéro de série, pompe à chaleur esclave 1 Numéro de série, pompe à chaleur esclave 2 Numéro de série, pompe à chaleur esclave 3 Numéro de série, pompe à chaleur esclave 4 Numéro de série, pompe à chaleur esclave 5 Numéro de série, pompe à chaleur esclave 6 Numéro de série, pompe à chaleur esclave 7 Numéro de série, pompe à chaleur esclave 8 Date d'installation Installateur Type de glycol - Concentration du mélange/température de gel Profondeur de forage actif/longueur du capteur Accessoires

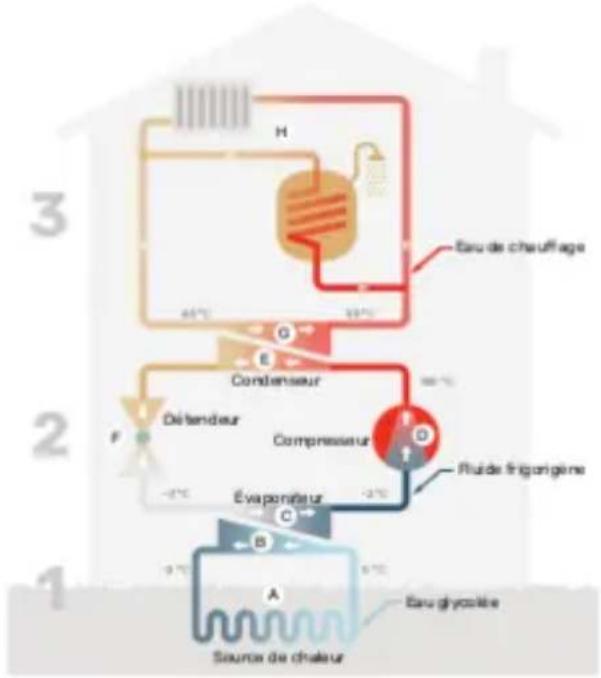

Ense- mble Ré- glage d'usine NomN° 0courbe de chauffage (décalage)1.9.1.1 9courbe de chauffage (pente de la courbe)1.9.1.1 Le numéro de série doit toujours être indiqué. Certificat attestant que l'installation a été effectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur. __________________________________________Signature______________________________Date NIBE S1156/S1256Chapitre 1 | Informations importantes4 Informations importantesNuméro de série Le numéro de série figure sur le côté droit du S1156/S1256, sur l'écran d'accueil « Présentation du produit » et sur la plaque signalétique . ATTENTION! Le numéro de série du produit (14 chiffres) est re- quis pour l'entretien et l'assistance. 5Chapitre 1 | Informations importantesNIBE S1156/S1256Unité d'affichage Voyant d'étatAffichagePort USBBouton marche/arrêt

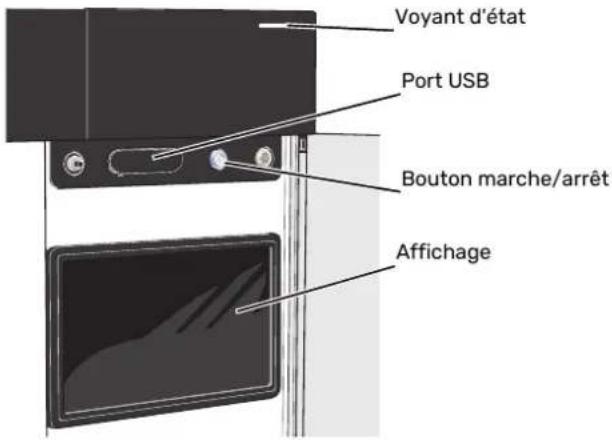

Le voyant indique l'état de fonctionnement du système. Il :

• s'allume en blanc en cours de fonctionnement normal.

• jaune en mode secours ;

• rouge si une alarme a été déclenchée.

• clignote en blanc lorsqu'un avertissement est actif.

• s'allume en bleu lorsque S1156/S1256 est désactivé. Si le voyant d'état est rouge, des informations et des sugge- stions sur les actions appropriées s'affichent à l'écran. ASTUCE Vous recevez également ces informations via myUplink. PORT USB Un port USB situé au-dessus de l'écran permet notamment de mettre le logiciel à jour. Rendez-vous à l'adresse myuplink.com et cliquez sur l'onglet « Général », puis sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation.

Le bouton marche/arrêt a trois fonctions :

• Activation du mode secours Pour démarrer, appuyez une fois sur le bouton marche/arrêt. Arrêt, redémarrage ou activation du mode secours : appuyez sur le bouton marche/arrêt pendant 2 secondes. Un menu comportant plusieurs options s'affiche. Arrêt direct : maintenez le bouton marche/arrêt enfoncé pendant 5 secondes. Activation du mode secours lorsque S1156/S1256 est arrêté : appuyez sur le bouton marche/arrêt pendant 5 secondes. (Appuyez une fois sur le bouton pour désactiver le mode secours.) ÉCRAN Les instructions, les réglages et les informations de fonctio- nnement s'affichent sur l'écran. 7Chapitre 3 | Commande - PrésentationNIBE S1156/S1256 Commande - PrésentationNavigation S1156/S1256 présente un écran tactile qui vous permet de gérer simplement la navigation à l'aide de votre doigt. SÉLECTIONNER Vous pouvez activer la plupart des options et fonctions en effleurant l'écran avec votre doigt. PARCOURIR Les points dans la partie inférieure indiquent la présence de pages supplémentaires. Faites défiler les pages vers la droite ou vers la gauche à l'aide de votre doigt. DÉFILER Si le menu comporte plusieurs sous-menus, faites glisser votre doigt vers le haut ou vers le bas pour faire défiler les différentes informatio- ns.

MODIFICATION D'UN RÉGLAGE

Appuyez sur le réglage à modifier. S'il s'agit d'un réglage d'activation/désactivation, il change dès que vous appuyez dessus. Période1 Si plusieurs valeurs sont possibles, une liste s'affiche et il vous suffit de la faire défiler vers le haut ou vers le bas pour accéder à la valeur souhaitée. Appuyez sur pour enregistrer vos modifications ou sur pour les annuler.

Les valeurs d'usine sont accompagnées du caractère *. Votre installateur peut avoir choisi d'autres valeurs plus appropriées pour votre système. MENU AIDE Plusieurs menus sont dotés d'un symbole vous indi- quant qu'une aide supplémentaire est disponible. Appuyez sur le symbole pour ouvrir le texte de l'aide. Vous devrez peut-être faire défiler le texte avec votre doigt pour le consulter dans son intégralité. Types de menu ÉCRANS D'ACCUEIL Smartguide Smartguide vous permet d'afficher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les informations affichées dépendent de votre produit et des accessoires qui y sont raccordés. Sélectionnez une option et appuyez dessus pour poursuivre. Les instructions de l'écran d'aide vous permettent de sélec- tionner les éléments appropriés ou vous informent sur la situation en cours.

13.45 3OctobreBonjour.

Le système fonctionne correctement. Voulez-vous de l'aide pour effectuer des modifications? Oui, accéder à Smartguide

Une ou plusieurs notes sont actives. Vous pouvez choisir d'afficher les messages d'information ci- dessous. Afficher plus d'informations sur la note Modifier les réglages du système Pages de fonctions Les pages de fonctions vous permettent d'afficher des infor- mations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les pages de fonctions dispo- nibles dépendent de votre produit et des accessoires qui y sont raccordés.

13.45 3OctobreCircuit distribution1DécalageChauffage

13.45 3OctobrePlus d'eau ch.Eau chaude

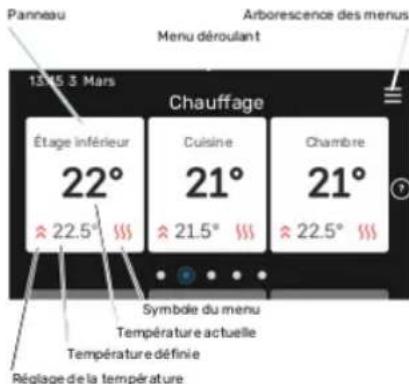

Faites glisser votre doigt vers la gauche ou vers la droite pour faire défiler les pages de fonctions. NIBE S1156/S1256Chapitre 3 | Commande - Présentation8myUplink permet de réguler l'installation à tout moment, où que vous soyez. En cas de dysfonctionnement, vous recevez une alarme directement par e-mail ou notification push vers l'app myUplink, ce qui vous permet de régir rapidement. Pour plus d'informations, rendez-vous sur myuplink.com. ATTENTION! Vous ne pouvez commencer à utiliser myUplink que lorsque le produit a été installé et configuré conformément aux instructions du manuel d'ins- tallation. Spécification Les éléments suivants sont nécessaires pour permettre à myUplink de communiquer avec votre S1156/S1256 :

• réseau sans fil ou câble réseau

• Compte sur myuplink.com Nous recommandons nos apps mobiles pour myUplink. Raccordement Pour raccorder votre système à myUplink :

1. Sélectionnez le type de connexion (Wi-Fi/Ethernet) dans

le menu 5.2.1 ou 5.2.2.

2. Dans le menu 5.1, sélectionnez « Dde nouvelle chaîne

3. Lorsqu'une chaîne de connexion a été produite, elle

s'affiche dans ce menu et reste valable60 minutes.

4. Si vous ne possédez pas encore de compte, enregistrez-

vous sur l'application mobile ou sur myuplink.com.

5. Utilisez la chaîne de connexion pour connecter votre

installation à votre compte utilisateur sur myUplink. Étendue de services myUplink vous donne accès aux différents niveaux de ser- vice. Le niveau de base est inclus. Vous pouvez également choisir deux services premium soumis à un abonnement annuel (prix variable selon les fonctions sélectionnées). Modificatio- ns des ré- glages pre- mium Historique détaillé pre- mium Niveau de base Niveau de service XXXVisionneur XXXAlarme XXXHistorique -X-Historique détaillé X--Gestion 11Chapitre 4 | myUplinkNIBE S1156/S1256 myUplinkVérifications régulières Vérifiez régulièrement votre installation. Si un événement anormal survient, des messages concerna- nt le dysfonctionnement s'affichent à l'écran sous forme de divers textes d'alarme. SAUMURE L'eau glycolée qui reçoit la chaleur du sol n'est normalement pas consommée, juste pompée. 2/3LEKLEKLEK2/3LEK Gamla bilder, med säkerhetsventil på nivåkärlet 1/31/3 La plupart des installations comprennent une cuve de niveau permettant de vérifier le niveau de liquide dans le système. Le niveau peut varier légèrement en fonction de la tempéra- ture du liquide. Si le niveau de liquide est infé- rieur à 1/3, il est nécessaire de faire l'appoint.

Certaines installations comprennent un vase d'expansion au lieu d'une cuve de niveau (par exemple, lorsque la pompe à chaleur ne se trouve pas au point le plus élevé du système d'eau glycolée), ce qui permet de contrôler la pression dans le système. La pression peut varier légèrement en fonction de la température du liquide. La pression ne doit pas être inférieure à 0,5 bar. Si vous ne savez pas où se trouve la cuve de niveau/le vase d'expansion, contactez votre installateur. L'installateur peut également vous aider à effectuer le rem- plissage, si le niveau/la pression a chuté.

S1156 Pour les installations équipées d'un ballon d'eau chaude. La soupape de sécurité se trouve sur le tuyau entrant (eau froide) qui alimente le ballon d'eau chaude. S1256 La vanne de sécurité se trouve sur le tuyau entrant (eau froide) qui alimente le S1256. La soupape de sécurité du ballon d'eau chaude libère parfois un peu d'eau après utilisation de l'eau chaude. En effet, l'eau froide qui entre dans le ballon d'eau chaude pour remplacer l'eau chaude se dilate lorsqu'elle est chauffée, faisant ainsi augmenter la pression et provoquant l'ouverture de la sou- pape de sécurité. Le fonctionnement de la soupape de sécurité doit être vérifié régulièrement. Procédez aux vérifications suivantes :

2. Vérifiez que l'eau s'écoule.

3. Refermez la soupape.

ASTUCE La soupape de sécurité est fixée par l'installateur. Contactez-le en cas de doute concernant la procé- dure de vérification. Astuces d'économie La génération du chauffage et la production d'eau chaude sont pilotées par la régulation. Les facteurs ayant un effet sur la consommation d'énergie peuvent être les suivants : la température intérieure, la co- nsommation d'eau chaude, le niveau d'isolation de la maison ou encore si celle-ci compte plusieurs grandes fenêtres. La position de la maison, comme par exemple l'exposition au vent, constitue un autre facteur. De même, respectez les conseils suivants :

• Ouvrez complètement les vannes thermostatiques (excep- té dans les pièces où vous souhaitez qu'il fasse plus frais). Cette opération est particulièrement importante, car la fermeture totale ou partielle des vannes thermostatiques réduit le débit dans le circuit de distribution. S1156/S1256 fonctionnerait donc à une température plus élevée, ce qui risquerait d'augmenter la consommation d'énergie.

• Pour réduire les coûts de fonctionnement lorsque vous êtes absent, vous pouvez programmer certaines parties du système dans le menu 6 – « Programmation ».

• Sélectionnez « Faible » dans le menu 2.2 – « Demande eau chaude » pour consommer moins d'énergie. NIBE S1156/S1256Chapitre 5 | Entretien de S1156/S125612 Entretien de S1156/S1256Dans la plupart des cas, S1156/S1256 détecte un dysfonctio- nnement (un dysfonctionnement peut entraîner des pertur- bations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran. Menu Informations Toutes les valeurs de mesure de la pompe à chaleur sont réunies dans le menu 3.1 – « Infos fonct. » du système de menus de la pompe à chaleur. La vérification des valeurs de ce menu facilite souvent l'identification de l'origine d'une défaillance. Gestion des alarmes

Une alarme est active sur le système. Sélectionnez action ou contactez installateur. Informations supplémentaires sur l'alarme Modifier les réglages du système Octobre

L'installation n'est pas en contact avec la sonde de température de départ. L'appoint de chauffage est bloqué. L'installation passe en mode alarme, ce qui peut réduire le niveau de confort. Sélectionnez le fonctionnement auxiliaire et contactez votre installateur. Réinitialiser l'alarme et réessayer Démarrer mode auxiliaire Une alarme indique qu'un dysfonctionne- ment s'est produit. Dans ce cas, le voyant d'état s'allume en co- ntinu en rouge. Le Smartguide sur l'écran regroupe les informations sur l'alarme. ALARME Une alarme avec un voyant d'état rouge indique un dysfonctio- nnement que S1156/S1256 est incapable de régler. L'écran vous permet de consulter le type de l'alarme et de la réinitia- liser. Dans de nombreux cas, il suffit de sélectionner « Réinitialiser alarme et réessayer » pour que l'installation retrouve un fo- nctionnement normal. Si le voyant passe au blanc une fois que vous avez sélectio- nné « Réinitialiser alarme et réessayer », cela signifie que l'alarme a été réglée. « Fonctionnement auxiliaire » est un type de mode secours. Il signifie que l'installation tente de produire du chauffage et/ou de l'eau chaude malgré un problème. Cela peut signi- fier que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique produit de la chaleur et/ou de l'eau chaude. ATTENTION! La sélection de « Fonctionnement aux. » ne revient pas à corriger le problème à l'origine du déclenche- ment de l'alarme. Le voyant d'état restera donc rouge. Si l'alarme ne se réinitialise pas, contactez votre installateur pour des mesures correctives adaptées. ATTENTION! Le numéro de série du produit (14 chiffres) est re- quis pour la maintenance et l'assistance. Dépannage Si le dysfonctionnement ne s'affiche pas à l'écran, les as- tuces suivantes peuvent être utilisées :

Commencez par vérifier les éléments suivants :

• Groupe et principaux fusibles du logement.

• Le disjoncteur différentiel de l'habitation.

S1156 : Cette partie du chapitre répertoriant les différentes erreurs n'est valable que si le ballon d'eau chaude est installé dans le système.

• La vanne de remplissage montée à l'extérieur pour l'eau chaude est fermée ou bloquée. – Ouvrez la vanne.

• Le robinet mélangeur (si installé) est trop faible. – Réglez le robinet mélangeur.

• S1156/S1256 en mode de fonctionnement incorrect. – Contacter un installateur.

• Importante consommation d'eau chaude. – Attendez que l'eau chauffe. Il est possible d'augmenter temporairement la capacité d'eau chaude dans l'écran d'accueil « Eau chaude » dans le menu 2.1 - « Plus d'eau ch. » ou via myUplink.

• Température d'eau chaude insuffisante. – Accédez au menu 2.2 - « Demande eau chaude » et sé- lectionnez un mode de demande supérieur.

• Faible quantité d'eau chaude avec la fonction « Commande intelligente » active. – Si l'utilisation d'eau chaude est réduite pendant une période prolongée, l'installation produira moins d'eau chaude qu'habituellement. Activez « Plus d'eau ch. » via l'écran d'accueil « Eau chaude », dans le menu 2.1 – « Plus d'eau ch. » ou via myUplink.

• Priorité de fonctionnement de l'eau chaude trop faible ou absente. – Contacter un installateur.

• « Vacances » activé dans le menu 6. 13Chapitre 6 | Problèmes d'inconfortNIBE S1156/S1256 Problèmes d'inconfort– Accédez au menu 6 procédez à la désactivation.

TEMPÉRATURE AMBIANTE INSUFFISANTE

• Thermostats fermés dans plusieurs pièces. – Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la température ambiante via l'écran d'accueil « Chauffage » au lieu de baisser les thermostats.

• S1156/S1256 en mode de fonctionnement incorrect. – Contacter un installateur.

• Loi d'eau inadaptée. – Accédez au Smartguide pour savoir comment augmenter le chauffage. Vous pouvez également modifier le chauffage dans l'écran d'accueil « Chauffage ».

• Priorité de fonctionnement du mode chauffage trop faible ou absente. – Contacter un installateur.

• « Vacances » activé dans le menu 6 – « Programmation ». – Accédez au menu 6 procédez à la désactivation.

• Commutateur externe permettant de modifier la tempéra- ture ambiante activé. – Vérifiez les commutateurs externes.

• Air dans le système de chauffage. – Purgez le système de chauffage.

• Vannes du circuit de distribution ou de la pompe à chaleur fermées. – Ouvrez les vannes (contactez votre installateur si vous avez besoin d'aide pour les localiser).

TEMPÉRATURE AMBIANTE ÉLEVÉE

• Loi d'eau inadaptée. – Accédez au Smartguide pour savoir comment baisser le chauffage. Vous pouvez également modifier le chauffage dans l'écran d'accueil « Chauffage ».

• Commutateur externe permettant de modifier la tempéra- ture ambiante activé. – Vérifiez les commutateurs externes. TEMPÉRATURE AMBIANTE NON HOMOGÈNE.

• Loi d'eau mal réglée – Ajustez la loi d'eau dans le menu 1.30.1.

• Valeur trop élevée réglée sur « dT au TEB » – Contacter un installateur.

• Débit irrégulier dans les radiateurs. – Contacter un installateur.

PRESSION SYSTÈME BASSE

• Quantité d'eau insuffisante dans le système de chauffage. – Remplissez le réseau de distribution avec de l'eau et recherchez les éventuelles fuites. Si votre installation requiert fréquemment un remplissage, contactez votre installateur. LE COMPRESSEUR NE DÉMARRE PAS.

• Il n'y a pas de demande de chauffage ou d'eau chaude, ni de demande de rafraîchissement (un accessoire est néce- ssaire pour le rafraîchissement). – S1156/S1256 n'a émis aucune demande de chauffage, d'eau chaude ou de rafraîchissement.

• Le fonctionnement du compresseur est bloqué par une sécurité sur une température. – Attendez que la température retrouve une valeur com- prise dans la plage de fonctionnement de la pompe à chaleur.

• Le délai minimum avant que le compresseur démarre n'a pas encore été atteint. – Attendez au moins 30 minutes, puis vérifiez si le com- presseur a démarré.

• Déclenchement de l'alarme. – Suivez les instructions affichées à l'écran.

GÊNE ACOUSTIQUE DANS LES RADIATEURS

• Thermostats fermés dans les pièces et loi d'eau mal réglée. – Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la loi d'eau à partir de l'écran d'accueil du chauffage pour éviter d'obstruer les ther- mostats.

• Vitesse de la pompe de circulation trop élevée. – Contacter un installateur.

• Débit irrégulier dans les radiateurs. – Contacter un installateur. Chauf. add. seul Si vous ne parvenez pas à corriger le défaut et à chauffer l'habitation, vous pouvez continuer à faire fonctionner la pompe à chaleur en mode secours ou en mode « Appt uniq. » en attendant le dépannage. En mode « Appt uniq. », la po- mpe à chaleur utilise uniquement l'appoint électrique pour chauffer l'habitation. RÉGLEZ LA POMPE À CHALEUR EN MODE APPOINT

1. Accédez au menu 4.1 - « Mode fonctionnement ».

2. Sélectionnez « Appt uniq. ».
