| Type de produit | Pompe à chaleur géothermique |
| Modèle | S1156-18 |
| Marque | Nibe |
| Alimentation électrique | 400 V / 50 Hz (triphasé) |
| Puissance nominale | 6 kW (estimation) |
| Dimensions (L x H x P) | 600 x 800 x 700 mm (estimation) |
| Poids | 80 kg (estimation) |
| Fluide frigorigène | R410A |
| Type de compresseur | Scroll |
| Plage de température de départ | 20 °C à 60 °C |
| Capacité de production d'eau chaude | 200 L (avec ballon d'eau chaude) |
| Niveau sonore | 35 dB(A) (estimation) |
| Fonctions principales | Régulation température intérieure, production d'eau chaude, connexion myUplink, Smartguide, écran tactile |
| Entretien | Vérifier niveau de saumure, pression du circuit, soupape de sécurité, nettoyage de l'écran |
| Sécurité | Soupape de sécurité, alarmes visuelles et sonores, mode secours |
| Pièces détachées | Contacter l'installateur agréé |
| Réparabilité | Par installateur agréé Nibe |
| Accessoires compatibles | Ballon d'eau chaude, module de ventilation, myUplink |
| Garantie | 2 ans (selon conditions) |
FOIRE AUX QUESTIONS - S1156-18 Nibe
Questions des utilisateurs sur S1156-18 Nibe
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice S1156-18 - Nibe et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S1156-18 de la marque Nibe.
MODE D'EMPLOI S1156-18 Nibe

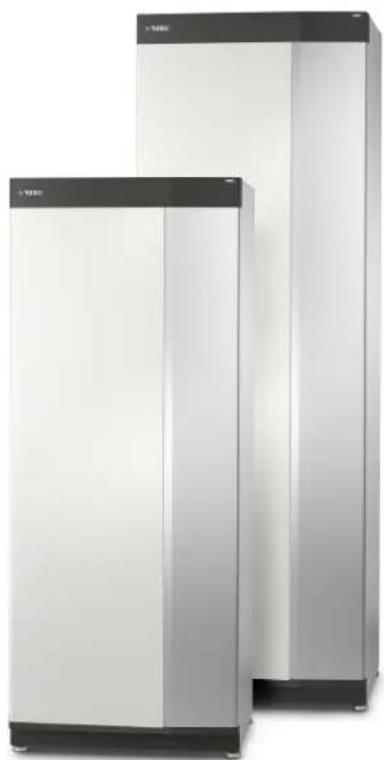

Pompe à chaleur géothermique NIBE S1156/S1256
Guide rapide
NAVIGATION
Selectionner
Vous pouvez activer la plupart des options et fonctions en eurant I'ecran avec votre doigt.
Déler
Si le menu comporte plusieurs sous-menus, faites glisser votre doigt vers le haut ou vers le bas pour faire déler les dierentes informations.
Parcourir
Les points dans la partie inférieure indiquent la présence de pages supplémentaires.
Faites déler les pages
vers la droite ou vers la
gauche à l'aide de votre
doigt.
Smartguide
Réglage de la température interieure.
Smartguide you permit d'acher des informations sur le statut Voupouvez regler ici la temperature dans les zones de l'installaactuel et de proceder facilement aux reglages les plus courants. tion. Les informations achees dependent de votre produit et des accessoires qui y sont raccordes.
Augmentation de la température de l'eau chaude
Présentation du produit
Voupue demarrer ou arreter ici une augmentation temporaireVoupouvez rechercher ici des informations sur le nom du produit, de la tempereutre l'eau chaude. le numero de series du produit, la version du logiciel et l'entretien. S1156: Cette page de fonctions n'est visible que dans les installationles nouvelles versions du logiciel peuvent etre telechargees ici tions equipees d'un gallon d'eau chaude. (si S1156/S1256 est connecte a myUplink).
EN CAS DE PROBLEMES DE CONFORT
En cas de problème de comport, vous pouze prendre certaines mesures avant de contacter votre installerateur. Pour plus d'instructions, consultez la section « Dépannage »
Table des matieres
41 Informations importantes
4Données d'installation
5Numéro de série
62 Fonctionnement de la pompe à chaleur
73 Commande - Présentation
7Unité d'achage
8Navigation
8Types de menu
10Système de menus
114 myUplink
11Spécication
11Raccordement
12Vérifications régulières
12Astuces d'économie
136 Problèmes d'inconfort
13Menu Informations
13Gestion des alarmes
13Dépannage
14Chauf. add. seul
19Contact
Informations importantes
Données d'installation
| S1156/S1256Produit | |
| Numéro de série, unité principale | |
| Numéro de série, pompé à chaleur esclave 1 | |
| Numéro de série, pompé à chaleur esclave 2 | |
| Numéro de série, pompé à chaleur esclave 3 | |
| Numéro de série, pompé à chaleur esclave 4 | |
| Numéro de série, pompé à chaleur esclave 5 | |
| Numéro de série, pompé à chaleur esclave 6 | |
| Numéro de série, pompé à chaleur esclave 7 | |
| Numéro de série, pompé à chaleur esclave 8 | |
| Date d'installation | |
| Installateur | |
| Type de glycol - Concentration du mélange/température de gel | |
| Profondeur de forage actif/longueur du capteur |
| NomN° | Ré-glage d'usine | Ensemble | chauage (décalage) chauage (pente de la courbe) | ✓ | Accessoires | |
| 0courbe de 9courbe de | 1.9.1.1 | |||||
| la courbe)1.9.1.1 | ||||||
Le numero de série doit toujours être indiqué.
Crticat tant que l installation a ete euctue conformement aux instructions du manuel de Iinstallateur et aux reglementations en vigueur.
Numéro de série
Le numéro de série gure sur le côte droit du S1156/S1256, sur l'écran d'accueil « Présentation du produit » et sur la plaque signalétique.
ATTENTION!
Le numero de série du produit (14 chires) est requis pour l'entretien et l'assistance.
Fonctionnement de la pompe à chaleur
Une pompe à chaleur peut utiliser del'énergie solaire prélevée dans la roche, le sol et l'eau pour chaffer une habituation. La transformation de l'énergie stockée dans la nature pour chaffer la maison à lieu dans trois circuits différents. Dans le circuit eau glycoïée, (1), l'énergie gratuite presente est récapurée et transporte jusqu'à la pompe à chaleur. Cette énergie est ensuite transférée à un niveau de température plus élevé au circuit frigorifique ([2]). La chaleur est distribuée dans toute la maison par le biais du circuit de chaffage ([3]).
Circuit d'eau glycolée
A Dans un flexible ou un collecteur, un liquide degrivant, la saumure, circule de la pompe à chaleur jusqu'à la source de chaleur (roche/sol/lac). L'énergie provenant de la source de chaleur y est stocée, renauchant la saumure de quelques dégrés et la faisant ainsi passer d'environ -3 °C à pris de 0 °C.
Le collecteur achemine ensuite la saumme jusqu'à l'évaporateur de la pompe à chaleur. La saumme libère à cet endroit énergie thermique et la temperature chunte de plusieurs années. Le liquider rétourne ensuite à la source de chaleur pour recuperé à nouveau le'énergie.
Circuit frigorifique
Un autre liquide,appele réfrigerant, circule dans un ci
cuit fermé de la pompé à chaleur et à travers évasp
a
te.Le réfrigerant a un point d'éblution très faible. Dans l'évasp
atoré, le réfrigerant recoulté l'énergie thermique à partir de la saumur et entre en recyclation.
Le gaz produit au cours de l'évaporation est à échémine vers un compresseur à alimentation électrique. Lorsque le gaz est compressé, la pression augmente, la température du gaz augmente quand à elle sensiblement passant d'environ 5 C à environ 100 °C.
A partir du compresseur, le gaz est achiméne vers un échangeur thermique, appeil condensateur, ou il dégasse de l'énergie thermique vers le système de chauffage du logement. La gaz est refroidu avant de se liquefier à nouveau.
le fluide frigorigène, dont la pression et la température demeient élevées, traversée undétenue qui ramène le fluide frigorigène à sa température et sa température de départ. La fluide frigorigène a ainsi effectué un cycle compléit. Il est ensuite achemie une nouvelle fois vers l'évaporateur. Le processus est alors répeté.
Réseau de distribution
G L'nergie thermique libérée par la réfrigerant au sein du condensateur est résupéré par la section de la chaudière de la pompé à chaleur.
HLe fluoride calipoteur circulare dans un systeme ferme et transpeinte flesnene thermique de laue chaffleve la
Commande - Présentation

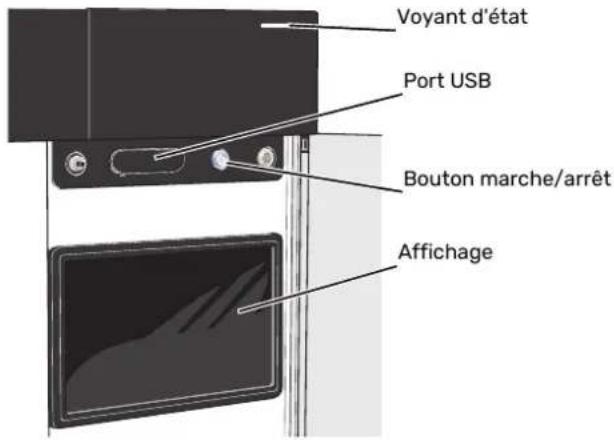

Unité d'achage
VOYANT D'ETAT
Levoyantindique l'etat de fonctionnement du systeme.
- s'allume en blanc en cours de fonctionnement normal.
- jaune en mode secours;
- rouge si une alarme a eté déclenchée.
- clignote en blanc lorsqu'un averissement est actif.
- s'allume en bleu lorsque S1156/S1256 est désacté.
Si levoyant d'etat est rouge,des informations et des sug-. s\text{gestions sur les actions appropriees s'achent a l'écran.}\n\n
ASTUCE
Voserecevezegalementcesinformationsvia myUplink.
PORT USB
Un port USB situé au-dessus de l'écran permet notamment demettre le logiciel à jour. Rendez-vous à l'adresse myuplink.com et cliquez sur l'onglet « Général», puis sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation.
BOUTON MARCHE/ARRÉT
Le bouton marche/arret a trois fonctions :
- Demarrage
- Arret
Activation du mode secours
Pour démarrer, appuyez une fois sur le bouton marche/arrêt.
Arrét, redémarrage ou activation du mode secs : appuyez sur le bouton marche/arrêt pendant 2 secondes. Un menu compteant plusieurs options s'ache.
Arrêt direct : maintenez le bouton marche/arrêt enforcé pendant 5 secondes.
Activation du mode secours lorsque S1156/S1256 est arrêté : appuyez sur le bouton marche/arrêt pendant 5 secondes. (Appuyez une fois sur le bouton pour désactiver le mode II: sécours.)
ÉCRAN
Les instructions, les réglages et les informations de fonctionnement s'achent sur l'écran.
Navigation
S1156/S1256 presente un écran tactile qui vous permet gérer simplement la navigation à l'aide de votre doigt.
SELECTIONNER
Yououpouvezactiverlaplupartdesoptionset fonctions eneuerantIecranavecvoitrdoigt.
PARCOURIR
Les points dans la partie inférieure indiquent la presence de pages supplémentaires.
Faites déler les pages vers la droite ou vers la gauche à l'aide de votre doigt.
DEFILER
Si le menu comporte plusieurs sous-menus, faites glisser votre doigt vers le haut ou vers le bas pour faire déler les diérentes informations.
MODIFICATION D'UN RÉGLAGE
Appuyez sur le réglage à modifier.
S'il s'agit d'un réglage d'activation/désactivation, il change des que vous appuyez dessus.
RéGLAGE D'USINE
Les valeurs d'usine sont accompaniesées du caractère*.
Votre installerer peut avoir choisi d'autres valeurs plus appropriées pour votre système.
MENU AIDE
Plusieurs menus sont dotés d'un symbole vous indiquant qu'une aide supplémentaire est disponible.
Appuyez sur le symbole pour ouvrir le texte de l'aide. Vous devrez peut-être faire déler le texte avec votre doigt pour le consulter dans son intégralité.
Types de menu
ÉCRANS D'ACCUEIL
Smartguide
Smartguide vous permet d'acher des informations sur le statut actuel et de proceser facilement aux réglages les plus courants. Les informations achées dépendent de votre produit et des accessoires qui y sont raccordés.
Selectionnez une option et appuyez dessus pour poursuivre. Les instructions de l'écran d'aide vous permettent de selectionner les éléments appropriés ou vous informant sur la situation en cours.
Si plusieurs valeurs sont possibles, une liste s'ache et il vous sunt de la faire déler vers le haut ou vers le bas pour acceder à la valeur souhaitée.
Pages de fonctions
Les pages de fonctions vous permettent d'afficher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les pages de fonctions disponibles dépendant de votre produit et des accessoires qui y sont raccordés.
Appuyez sur pour enregistrer vos modifications ou sur pour les annuler.
Faites glisser vous doit vers la gauche ou vers la droite pour faire déler les pages de fonctions.
Appuyez sur la carte pour définir la valeur souhaitation. Sur certaines pages de fonctions, faites défilier écran vers le haut ou vers le bas à faïde de votre doigt pour parcourir les différentes cartes.
Présentation du produit
Il peut être judicious de laisser la presentation du produit ouverte pendant les entretiens. Celle-ci est disponible dans les pages de fonctions.
Yououpevezrecherchericiidesinformationssurlenomdu produit,le numero de series du produit.la version du ogiciel et l'entretien. Les nouvelles versions du ogiciel peuvent etetre telechangerei ci (s1156/S1256 est connecte a myUpln).
Menu déroulant
Les écans d'accueil permettent d'acceder à une nouvelle fenêtre contenant des informations supplémentaires dans un menu dérounant.
Le menu dérounant affiche l'état actuel de S1156/S1256, les éléments en cours de fonctionnement et l'activité actuelle de S1156/S1256. Les fonctions actives sont affichées dans un cadre.
Appuyez sur les icones dans le coin inférieur du menu pour plus d'informations sur chaque fonction. Utilise za la barre de defiement pour afficher toutes les informations sur la fonc
ARBORESCENCE DES MENUS
L'arborescence de menus vous permet d'acceder à tous menus et de proceder à des réglages avancés.
Système de menus les
ARBORESCENCE DES MENUS
L'arborescence de menu se compose de huit menus principaux. Consultez le manuel d'installation pour une description détaillée.
Menu 1 - Température interieure
Permet de régler les températures interieures et la ventilation (accessoire requis).
Menu 2 - Eau chaude
Permet de régler le fonctionnement de l'eau chaude.
S1156: Ce menu n'est visible que pour les installations équipées de ballons d'eau chaude.
Menu 3 - Informations
Permet de consulter les informations de fonctionnement actuelles, ainsi que divers journaux contenant des informations plus ancériennes.
Vous pouvez toujours appuyer sur « X » pour revenir a écrans d'accueil.
- Menu 4 - Mon système
Permet de régler la date, la langue, le mode de fonctionnement et d'autres éléments.
Menu 5 - Connexion
Permet de connecter votre système à myUplink et de procéder aux réglages réseau.
Menu 6 - Programmation
Permet de programmer diérentes parties du système.
Menu 7 - Réglages installerateur
Permet de partager aux réglages avances. Ce menu est réservé aux installateurs ou aux techniciens.
Menu 8 - USB
Ce menu est accessible lorsqu'une clé USB est connectée. Il permet par exemple de mettre à jour le logiciel.
myUplink
myUplink permet de réguler l'installation à tout moment, où que vous soyez. En cas de dysfonctionnement, vous receivez une alarmé directement par e-mail ou notification push vers l'app myUplink, ce qui vous permet de régir rapidement.
Pour plus d'informations, rendez-vous sur myuplink.com.
ATTENTION!
Vous ne pouvez commencer à utiliser myUplink que lorsque le produit a été installé et conjure conformément aux instructions du manuel d'installation.
Spécication
Les éléments suivants sont nécessaires pour permettre à myUplink de communiquer avec votre S1156/S1256 :
- réseau sans l ou cable réseau
- Connexion Internet
- Compte sur myuplink.com
Nous recommends nos apps mobiles pour myUplink.
Raccordement
Pour raccorder votre système à myUplink :
- Sélectionné le type de connexion (Wi-Fi/Ethernet) dans le menu 5.2.1 ou 5.2.2.
- Dans le menu 5.1, Sélectionnez « Dde nouvelle chaine de connexion »
- Lorsqu'une chaîne de connexion a été produit, elle s'acho dans ce menu et reste valable60 minutes.
- Si vous ne possédez pas encore de compte, enregistrez-vous sur l'application mobile ou sur myuplink.com.
- Utilisez la chaine de connexion pour connecter votre installation à votre compte utilisé sur myUplink.
Étendue de services
myUplink yous donne acces aux dierents niveaux de service. Le niveau de base est inclus. You pouze égalementCHOISIR deux services premium soumis a un abonnement annuel (prix variable selon les fonctions selectionnées).
| Niveau de service | Niveau de base | Historique détaillé pre-mium | Modicatio-ns des ré-glages pre-mium |
| XXXVisionneur | |||
| XXXAlarme | |||
| XXXHistorique | |||
| -X-Historique détaillé | |||
| X--Gestion |
Entretien de S1156/S1256
Vérifications régulières
Vériez régulièrement votre installation.
Si un événement anormal survient, des messages concernant le dysfonctionnement s'achent à l'écran sous forme de divers textes d'alarme.
ASTUCE
La soupape de sécurité est xée par l'installateur. Contactez-le en cas de doute concernant la procédure de vérication.
SAUMURE
L'eau glycolée qui recoit la chaleur du sol n'est normalement pas consommée, juste pompée.
La plupart des installations comprend une.
cuge de niveau permettant de vérifier le niveau de liquide dans le systeme. Le niveau peut varier légèrement en fonction de la tempora ture du liquide. Si le niveau de liquide est inférer à 1/3, il est nécessaire de faire l'appoint.
Certaines installations comprend un vase d'expansion au lieu d'une cuve de niveau par exemple, lorsque la pompe à chaleur ne se trouve pas au point le plus élevé du système
d'eau glycolée), ce qui permet de contröler la pression dans le système. La pression peut varier légèrement en fonction de la température du liquide. La pression ne doit pas être inférieure à 0,5 bar.
Si vous ne savez pas où se trouve la cuve de niveau/le d'expansion, contactez votre installer.
L'installateur peut également vous aider à eectuer le remplissement, si le niveau/la pression a chuté.
Astuces d'économie
ment La generation du chauage et la production d'eau chaude sont pilotees par la regulation.
Les facteurs ayant un eet sur la consommation d'energie peuvent etre les suivants:la tempereature interieure,la consommation d'eau chaude,le niveau d'iso1ation de la maison ou encore si celle-ci compte plusieurs grandes fenetes. La position de la maison, comme par exemple l'exposition au vent, constitue un autre facteur.
De même, respectez les conseils suivants :
- Ouvrez complètement les vannes thermostatiques (excepté dans les pieces où vous souhaitez qu'il fasse plus frais). Dans cette opération est particulièrement importante, car la fermetre totale ou partielle des vannes thermostatiques réduit le début dans le circuit de distribution. S1156/S1256 fonctionnerait donc à une température plus élevé, ce qui risquerait d'augmenter la consommation d'énergie.
- Pour réduire les coûts de fonctionnement lorsqu'elles absent, vous pouvez programmerencer certaines parties du système dans le menu 6 - « Programmation »
- Sélectionnez « Faible » dans le menu 2.2 - « Demande eau chaude » pour consommer moins d'énergie.
SOUPAPE DE SECURITE
S1156
Pour les installations équipées d'un gallon d'eau chaude.
La soupape de sécurité se trouve sur le tuyau entrant (eau froide) qui alimentente le ballon d'eau chaude.
S1256
La vanne de sécurité se trouve sur le tuyau entrant (eau froide) qui alimente le S1256.
La soupape de sécurité du gallon d'eau chaude libre parfois un peu d'eau après utilisation de l'eau chaude. En effet, l'eau froide qui entre dans le gallon d'eau chaude pour replacer l'eau chaude se dilate lorsqu'elle est chauée, faisant ainsi augmenter la pression et provoquant l'ouverture de la soupape de sécurité.
Le fonctionnement de la soupape de sécurité doit être vérifié régulièrement. Procedeux vérifications suivantes :
- Ouvrez la vanne.
- Veriez que I'eau s'ecoule.
- Refermez la soupape.
Problèmes d'inconfort
Dans la plupart des cas, S1156/S1256 détecte un dysfonctionnement (un dysfonctionnement peut entraîner des perturbations du niveau de comport) et l'indique par le biais d'une alarme et d'instructions sur l'écran.
ATTENTION!
Le numero de série du produit (14 chires) est requis pour la maintenance et l'assistance.
Menu Informations
Toutes les valeurs de mesure de la pompe à chaleur sont réunies dans le menu 3.1 - «Infos fonct.» du système de menus de la pompe à chaleur. La virication des valeurs de ce menu facile souvent l'identification de l'origine d'une défaillance. Commencez par vérier les éléments suivants :
Gestion des alarmes
Une alarme indique qu'un dysfonctionnement s'est produit. Dans ce cas, le voyant d'etat s'allume en continu en rouge. Le Smartguide sur l'écran regroupe les informations sur l'alarme.
ALARME
Une alarmé avec un voyant d'etat rouge indique un dysfonctio
nment que S1156/S1256 est incapable de regler. L'écran -Contacter un installateur, vous permet de consulter le type de l'alarme et de la réinitialisation. •Importante consommation d
Dans de nombreux cas, il suffit de selectionner « RéinitialiserAttendez que l'eau chaue. Il est possible d'augmenter alarme et réessayer » pour que l'installation retrouve un fo-temporairement la capacité d'eau chaude dans l'écran nactionnement normal. d'accueil « Eau chaude » dans le menu 2.1 - « Plus d'eau
Si levoyant passa au blanc une fois que vous avez selectioch.» ou via myUplink.
enne « Reinitialiser alarme et reessayer », cela signie que.Temperature d'eau chaude l'alarme a ete reglee.
« Fonctionnement auxiliaire » est un type de mode secours. Il signie que l'installation tente de produit du chauage
- Accédez au menu 2.2 - « Démande eau chaude » et sélectionnez un mode de demande supérieur.
et/ou de l'eau chaude malgré un problème. Cela peut signe faible quantite d'eau chaude avec la fonction « Commande fier que le compresseur de la pompe à chaleur ne fonctionmelligente » active.
pas. Dans ce cas, l'appoint électrique produit de la chaleur et/ou de l'eau chaude.
Si l'utilisation d'eau chaude est réduite pendant une période prolongée, l'installation produit moins d'eau chaude qu'habituèlement. Activez « Plus d'eau ch. » via l'écran d'accueil « Eau chaude », dans le menu 2.1 - « Plus d'eau ch. » ou via myUplink.
ATTENTION!
La selection de « Fonctionnement aux. » ne revient pas à corriger le problème à l'origine du déclenchement de l'alarme. Le voyant d'état restera donc rouge.
Priorité de fonctionnement de l'eau chaude trop faible ou absente.
- Contacter un installateur.
Si l'alarme ne se réinitialise pas, contactez votre installerateur. « Vacances » activé dans le menu 6. pour des mesures correctives adaptées.
- Accédez au menu 6 procédez à la désactivation.
TEMPÉRATURE AMBIANTE INSUFFISANTE
- Thermostats fermés dans plusieurs pieces.
- Réglez les thermostats au maximum dans le plus de pieces possible. Réglez la température ambiente via l'écran d'accueil « Chauage » au lieu de baisser les thermostats.
- S1156/S1256 en mode de fonctionnement incorrect.
- Contacter un installateur.
- Loi d'eau inadaptée.
- Accédez au Smartguide pour savoir comment augmenter le chauage. Vous pouvez également modifier le chauage dans l'écran d'accueil « Chauage »
- Priorité de fonctionnement du mode chauffage trop faible ou absence.
- Contacter un installer.
- « Vacances » activé dans le menu 6 - « ProgrammationLe délambda minimum avant que le compréseur démarre n'as pas encore été atteint.
- Accédez au menu 6 procédez à la désactivation.
- Commutateur externe permettant de modifier la température ambiente activé.
- Vériez les commutateurs externes.
Air dans le système de chauage. - Purgez le système de chauage.
- Vannes du circuit de distribution ou de la pompe à chaîts fermées.
- Ouvrez les vannes (contactez votre installerateur si vous avez besoin d'aide pour les localiser).
- Il n'y a pas de besoin de chauage ou d'eau chaude, ni de besoin de rafraîchissement (un accessoire est nécessaire pour le rafraîchissement).
- S1156/S1256 n'a émis aucune demande de chauage, d'eau chaude ou de rafraîchissement.
- Le fonctionnement du compresseur est bloqué par une sécurité sur une température.
Table- Attendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.
Le décali minimum avant que le compresseur démarre n'a pas encore été atteint. - Attendez au moins 30 minutes, puis verziez si le comme la presseur a demarré.
- Déclenchement de l'alarme.
- Suivez les instructions achées à l'écran.
Thermostat fermés dans les pieces et loi d'eau mal reglee. - Réglez les thermostats au maximum dans le plus de 15 pieces possible. Réglez la loi d'eau à partir de l'écran d'accueil du chauage pour éviter d'obstruer les thermostats.
TEMPÉRATURE AMBIANTE ÉLEVÉE
- Loï d'eau inadaptée.
- Accédez au Smartguide pour savoir comment baisser, le chauage. Vous pouvez également modifier le chauage dans l'écran d'accueil « Chauage »
- Commutateur externe permettant de modifier la tempora-ture ambiente activé.
- Vériez les commutateurs externes.
TEMPÉRATURE AMBIANTE NON HOMOGENE.
- Loi d'eau mal régée
- Ajustez la loi d'eau dans le menu 1.30.1.
Valeur tropielevée reglee sur « dT au TEB » - Contacter un installer.
- Débit irregulier dans les radiateurs.
- Contacter un installer.
PRESSION SYSTEME BASSE
- Quantité d'eau insuffisante dans le système de chauffage.
- Remplissez le réseau de distribution avec de l'eau et recherche les évventuelles fuites. Si vous installation requiert frequentlyment un replissage, contactez votre installerateur.
LE COMPRESSEUR NE DÉMARRE PAS.
GENE ACOUSTIQUE DANS LES RADIATEURS
Vitesse de la pompe de circulation trop elevée.
- Contacter un installateur.
- Débit irregular dans les radiateurs.
- Contacter un installateur.
Chauf. add. seul
Si vous ne parvenez pas à corriger le défaut et à chauer l'habitation, vous pouvez continuer à faire fonctionner la pompe à chaleur en mode secs ou en mode « Appt uniqu. » en attendant le dépannage. En mode « Appt uniqu.», la pompe à chaleur utilise uniquement l'appoint électrique pour chauer l'habitation.
RÉGLEZ LA POMPE À CHALEUR EN MODE APPPOINT
- Accédez au menu 4.1 - « Mode fonctionnement »
- Sélectionnez « Appt uniqu. »
MODE SECOURS
Vou puez activer le mode secours lorsque S1156/S1256 est en cours d'execution ou désactivé.
Arrêt, redémarrage ou activation du mode secours : appuyez sur le bouton marche/arrêt pendant 2 secondes. Un menu compteant plusieurs options s'ache.
Activation du mode secours lorsque S1156/S1256 est arrêté : appuyez sur le bouton marche/arrêt pendant 5 secondes. (Appuyez une fois sur le bouton pour désactiver le mode secours.)
Contact
DENMARKCZECH REPUBLICAUSTRIA
Rue du Pou du Ciel, 01600 ReyrieuxTel: +49 (0)5141 75 46 -0
Tél: 04 74 00 92 92
info@nibe.de
info@nibe.fr
nibe.de
nibe.fr
Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.
NIBE Energy Systems
Hannabadsvagen 5
Box 14
285 21 Markaryd
info@nibe.se
nibe.fr
Ce document est publié par NIBE Energy Systems. L'ensemble des illustrations, des faits représentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication.
NIBE Energy Systems ne peut etre tenu responsable des eventuelles erreurs factuelles ou d'pression pouvant apparaitre dans ce document.
531700
- POMPE À CHALEUR GÉOTHERMIQUE NIBE S1156/S1256
- GUIDE RAPIDE
- SELECTIONNER
- DÉLER
- PARCOURIR
- SMARTGUIDE
- AUGMENTATION DE LA TEMPÉRATURE DE L'EAU CHAUDE
- PRÉSENTATION DU PRODUIT
- EN CAS DE PROBLEMES DE CONFORT
- TABLE DES MATIERES
- INFORMATIONS IMPORTANTES
- NUMÉRO DE SÉRIE
- ATTENTION
- FONCTIONNEMENT DE LA POMPE À CHALEUR
- CIRCUIT D'EAU GLYCOLÉE
- CIRCUIT FRIGORIFIQUE
- RÉSEAU DE DISTRIBUTION
- COMMANDE - PRÉSENTATION
- UNITÉ D'ACHAGE
- VOYANT D'ETAT
- ASTUCE
- PORT USB
- BOUTON MARCHE/ARRÉT
- ÉCRAN
- NAVIGATION
- DEFILER
- MODIFICATION D'UN RÉGLAGE
- RÉGLAGE D'USINE
- MENU AIDE
- TYPES DE MENU
- ÉCRANS D'ACCUEIL
- PAGES DE FONCTIONS
- MENU DÉROULANT
- ARBORESCENCE DES MENUS
- SYSTÈME DE MENUS LES
- MENU 1 - TEMPÉRATURE INTERIEURE
- MENU 2 - EAU CHAUDE
- MENU 3 - INFORMATIONS
- MENU 4 - MON SYSTÈME
- MENU 5 - CONNEXION
- MENU 6 - PROGRAMMATION
- MENU 7 - RÉGLAGES INSTALLERATEUR
- MENU 8 - USB
- MYUPLINK
- SPÉCICATION
- RACCORDEMENT
- ÉTENDUE DE SERVICES
- ENTRETIEN DE S1156/S1256
- VÉRIFICATIONS RÉGULIÈRES
- SAUMURE
- ASTUCES D'ÉCONOMIE
- SOUPAPE DE SECURITE
- S1156
- S1256
- PROBLÈMES D'INCONFORT
- MENU INFORMATIONS
- GESTION DES ALARMES
- ALARME
- TEMPÉRATURE AMBIANTE INSUFFISANTE
- TEMPÉRATURE AMBIANTE ÉLEVÉE
- TEMPÉRATURE AMBIANTE NON HOMOGENE
- PRESSION SYSTEME BASSE
- LE COMPRESSEUR NE DÉMARRE PAS
- GENE ACOUSTIQUE DANS LES RADIATEURS
- CHAUF. ADD. SEUL
- RÉGLEZ LA POMPE À CHALEUR EN MODE APPPOINT
- MODE SECOURS
- CONTACT
- DENMARKCZECH REPUBLICAUSTRIA
Marque : Nibe
Modèle : S1156-18
Catégorie : Pompe à eau
