Caractéristique	Détails
Type de produit	Pompe à eau
Modèle	Nibe S1256-8
Débit maximal	Variable selon les besoins
Pression de service	Adaptée à l'application
Alimentation électrique	230 V / 50 Hz
Température de fonctionnement	Adaptée aux conditions extérieures
Utilisation	Chauffage, refroidissement, eau chaude sanitaire
Maintenance	Vérification régulière des filtres et des connexions
Sécurité	Protection contre la surchauffe et les surcharges
Garantie	Consulter le fournisseur pour les conditions
Informations supplémentaires	Installation par un professionnel recommandée

FOIRE AUX QUESTIONS - S1256-8 Nibe

Quels sont les bruits normaux que ma Nibe S1256-8 peut émettre ?

Il est normal d'entendre des bruits de circulation d'eau, un léger bourdonnement du compresseur et des cliquetis lors du démarrage ou de l'arrêt. Si les bruits deviennent inhabituels, veuillez vérifier l'appareil.

Comment puis-je vérifier si ma pompe à eau fonctionne correctement ?

Vérifiez que la pompe s'allume, écoutez les bruits normaux, assurez-vous qu'il n'y a pas de fuites d'eau et vérifiez la température de l'eau à la sortie. Consultez le manuel pour des instructions détaillées.

Que faire si ma pompe à eau ne démarre pas ?

Vérifiez l'alimentation électrique, assurez-vous que le disjoncteur n'a pas sauté et que les connexions sont sécurisées. Si le problème persiste, contactez un technicien.

Comment entretenir ma Nibe S1256-8 ?

Effectuez un entretien régulier en nettoyant les filtres, en vérifiant les niveaux de liquide et en inspectant les composants pour des signes d'usure. Consultez le manuel pour un calendrier d'entretien détaillé.

Quelle est la température maximale que ma pompe peut atteindre ?

La Nibe S1256-8 est conçue pour fonctionner efficacement jusqu'à une température de 60 °C. Évitez de dépasser cette limite pour garantir la durabilité de l'appareil.

Que faire si je remarque une fuite d'eau ?

Éteignez immédiatement la pompe et fermez l'alimentation en eau. Inspectez la zone de fuite et vérifiez les joints et tuyaux. Si vous ne pouvez pas résoudre le problème, contactez un professionnel.

Est-ce que je peux installer la Nibe S1256-8 moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation afin de garantir une mise en service correcte et sécurisée de votre pompe. Suivez les instructions du manuel si vous choisissez de le faire vous-même.

Comment puis-je régler la pression de ma pompe à eau ?

La pression peut généralement être ajustée via le panneau de contrôle. Consultez le manuel d'utilisation pour les instructions spécifiques sur le réglage de la pression.

La Nibe S1256-8 peut-elle fonctionner avec de l'eau salée ?

Non, la Nibe S1256-8 n'est pas conçue pour fonctionner avec de l'eau salée. Utilisez uniquement de l'eau douce pour éviter d'endommager la pompe.

Quelle garantie est fournie avec ma Nibe S1256-8 ?

La Nibe S1256-8 est généralement fournie avec une garantie de 2 à 5 ans, selon le revendeur. Vérifiez votre preuve d'achat pour plus de détails.

MODE D'EMPLOI S1256-8 Nibe

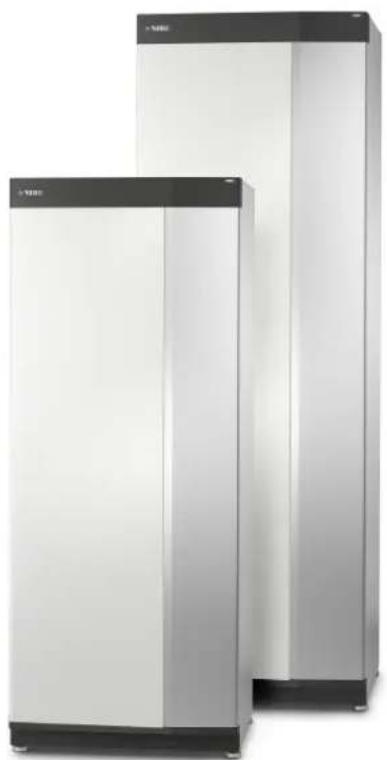

Pompe à chaleur géothermique NIBE \1156/\1256

Vous pouvez activer la plupart des options et fonctions en effleurant récran avec votre doigt.

Défiler

Si le menu comporte plusieurs sous-menus, fait es glisser votre doigt vers le haut ou vers le bas pour faire défiler les différentes informations.

Parcourir

Les points dans la partie inférieure indiquent la présence de pages supplémentaires.

Faites déflier les pages vers la droite ou vers la gauche à l'aide devotre doigt.

Smartguide

13.45 3 Octobre -6° Bonjour. Le système fonctionne corredtement. Voulez-vous de l'aide pour effectuer des modifications ? Oui, accéder à Smartguide

Smartguide vous permet d'afficher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les informations affichées dépendent de votre produit et des accessoires qui y sont racoordés.

Augmentation de la température de l'eau

Réglage de la température intérieure.

13.45 3 Octobre Chauffage Circuit distribution 1 3 Décalage

Vous pouvez régler ici la température dans les zones de l'installation.

Présentation du produit

Table des matières

41 Informations importantes

4Données d'installation

5Numéro de série

62 Fonctionnement de la pompe à chaleur

73 Commande - Présentation

7Unité d'achage

8Navigation

8Types de menu

10Système de menus

114 myUplink

11Spécication

11Raccordement

12Vérications régulières

12Astuces d'économie

136 Problèmes d'inconfort

13Menu Informations

13Gestion des alarmes

13Dépannage

14Chauf. add. seul

19Contact

Informations importantes

Données d'installation

	S1156/S1256Produit
Numéro de série, unité principale
Numéro de série, pompe à chaleur esclave 1
Numéro de série, pompe à chaleur esclave 2
Numéro de série, pompe à chaleur esclave 3
Numéro de série, pompe à chaleur esclave 4
Numéro de série, pompe à chaleur esclave 5
Numéro de série, pompe à chaleur esclave 6
Numéro de série, pompe à chaleur esclave 7
Numéro de série, pompe à chaleur esclave 8
Date d'installation
Installateur
Type de glycol - Concentration du mélange/température de gel
Profondeur de forage actif/longueur du capteur

	NomN°	Ré-glage d'usine	Ense- mble
		0courbe de
		9courbe de

chauage (décalage) chauage (pente de

√	Accessoires
1.9.1.1
la courbe)1.9.1.1

Le numéro de série doit toujours être indiqué.

Certicat attestant que l'installation a été eectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur.

Signature

Numéro de série

Le numéro de série gure sur le côté droit du S1156/S1256, sur l'écran d'accueil « Présentation du produit » et sur la plaque signalétique.

Le numéro de série du produit (14 chires) est requis pour l'entretien et l'assistance.

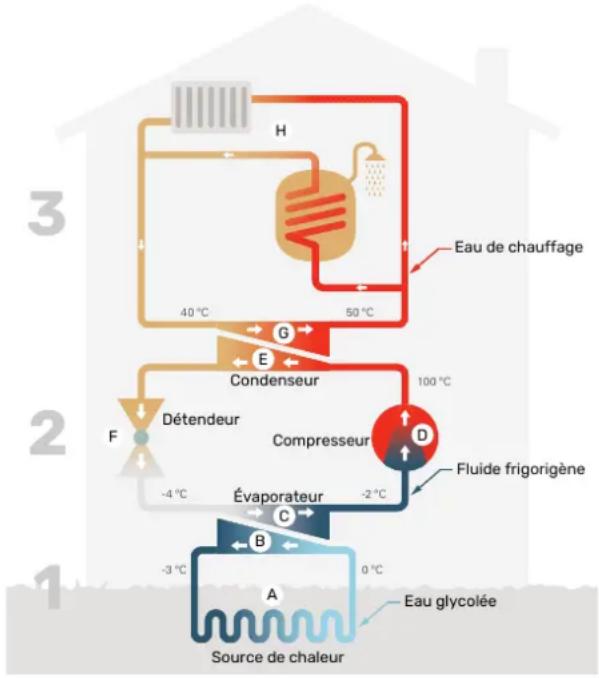

Fonctionnement de la pompe à chaleur

Une pompe à chaleur peut utiliser de l'énergie solaire prélevée dans la roche, le sol et l'eau pour chauffer une habitation. La transformation de l'énergie stockée dans la nature pour chauer la maison a lieu dans trois circuits diérents. Dans le circuit eau glycolée, (1), l'énergie gratuite présente est récupérée et transportée jusqu'à la pompe à chaleur. Cette énergie est ensuite transférée à un niveau de température plus élevé au circuit frigorique ((2)). La chaleur est distribuée dans toute la maison par le biais du circuit de chauffage ((3)).

Les températures indiquées ne sont que des exemples et peuvent varier suivant les diérentes installations et les périodes de l'année.

Circuit d'eau glycolée

Dans un exible ou un collecteur, un liquide dégivrant, la saumure, circule de la pompe à chaleur jusqu'à la source de chaleur (roche/soi/lac). L'énergie provenant de la source de chaleur y est stockée, réchauant la saumure de quelques degrés et la faisant ainsi passer d'environ -3 °C à près de 0 °C.
B Le collecteur achemine ensuite la saumure jusqu'à l'évaporateur de la pompe à chaleur. La saumure libère à cet endroit l'énergie thermique et la température chute de plusieurs degrés. Le liquide retourne ensuite à la source de chaleur pour récupérer à nouveau de l'énergie.

Circuit frigorique

C Un autre liquide, appelé réfrigérant, circule dans un circuit fermé de la pompe à chaleur et à travers l'évaporateur. Le réfrigérant a un point d'ébullition très faible. Dans l'évaporateur, le réfrigérant reçoit l'énergie thermique à partir de la saumure et entre en ébullition.
D Le gaz produit au cours de l'évaporation est acheminé vers un compresseur à alimentation électrique. Lorsque le gaz est compressé, la pression augmente, la température du gaz augmente quant à elle sensiblement, passant d'environ 5 C à environ 100 -C.
À partir du compresseur, le gaz est acheminé vers un échangeur thermique, appelé condensateur, où il dégage de l'énergie thermique vers le système de chauage du logement. Là, le gaz est refroidi avant de se liquéer à nouveau.
F le uide frigorigène, dont la pression et la température demeurent élevées, traverse un détendeur qui ramène le uide frigorigène à sa température et sa température de départ. Le uide frigorigène a ainsi eectué un cycle complet. Il est ensuite acheminé une nouvelle fois vers l'évaporateur. Le processus est alors répété.

Réseau de distribution

G L'énergie thermique libérée par le réfrigérant au sein du condensateur est récupérée par la section de la chaudière de la pompe à chaleur.
H Le uide caloporteur circule dans un système fermé et transporte l'énergie thermique de l'eau chauée vers le chaue-eau de l'habitation et les radiateurs/serpentins de chauage.

Commande - Présentation

Unité d'achage

Voyant d'état Port USB Bouton marche/arrêt Affichage

VOYANT D'ÉTAT

Le voyant indique l'état de fonctionnement du système.

• s'allume en blanc en cours de fonctionnement normal.
• jaune en mode secours ;
• rouge si une alarme a été déclenchée.
• clignote en blanc lorsqu'un avertissement est actif.
• s'allume en bleu lorsque S1156/S1256 est désactivé.

Si le voyant d'état est rouge, des informations et des suggestions sur les actions appropriées s'achent à l'écran.

ASTUCE

Vous recevez également ces informations via myUplink.

PORT USB

Un port USB situé au-dessus de l'écran permet notamment de mettre le logiciel à jour. Rendez-vous à l'adresse myuplink.com et cliquez sur l'onglet « Général », puis sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation.

BOUTON MARCHE/ARRÊT

Le bouton marche/arrêt a trois fonctions :

• Démarrage
- Arrêt
- Activation du mode secours

Pour démarrer, appuyez une fois sur le bouton marche/arrêt. Arrêt, redémarrage ou activation du mode secours : appuyez sur le bouton marche/arrêt pendant 2 secondes. Un menu comportant plusieurs options s'ache.

Arrêt direct : maintenez le bouton marche/arrêt enfoncé pendant 5 secondes.

Activation du mode secours lorsque S1156/S1256 est arrêté : appuyez sur le bouton marche/arrêt pendant 5 secondes. (Appuyez une fois sur le bouton pour désactiver le mode II : sécours.)

ÉCRAN

Les instructions, les réglages et les informations de fonctionnement s'achent sur l'écran.

Navigation

S1156/S1256 présente un écran tactile qui vous permet gérer simplement la navigation à l'aide de votre doigt.

SÉLECTIONNER

Vous pouvez activer la plupart des options et fonctions en eeurant l'écran avec votre doigt.

PARCOURIR

Les points dans la partie inférieure indiquent la présence de pages supplémentaires.

Faites déler les pages vers la droite ou vers la gauche à l'aide de votre doigt.

DÉFILER

Si le menu comporte plusieurs sous-menus, faites glisser votre doigt vers le haut ou vers le bas pour faire déler les diérentes informations.

MODIFICATION D'UN RÉGLAGE

Appuyez sur le réglage à modier.

S'il s'agit d'un réglage d'activation/désactivation, il change dès que vous appuyez dessus.

Si plusieurs valeurs sont possibles, une liste s'ache et il vous sut de la faire déler vers le haut ou vers le bas pour accéder à la valeur souhaitée.

Appuyez sur pour enregistrer vos modifications ou sur pour les annuler.

RÉGLAGE D'USINE

Les valeurs d'usine sont accompagnées du caractère ^* . De Votre installateur peut avoir choisi d'autres valeurs plus appropriées pour votre système.

MENU AIDE

Plusieurs menus sont dotés d'un symbole vous indiquant qu'une aide supplémentaire est disponible.

Appuyez sur le symbole pour ouvrir le texte de l'aide.

Vous devrez peut-être faire déler le texte avec votre doigt pour le consulter dans son intégralité.

Types de menu

ÉCRANS D'ACCUEIL

Smartguide

Smartguide vous permet d'acher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les informations achées dépendent de votre produit et des accessoires qui y sont raccordés.

Sélectionnez une option et appuyez dessus pour poursuivre. Les instructions de l'écran d'aide vous permettent de sélectionner les éléments appropriés ou vous informent sur la situation en cours.

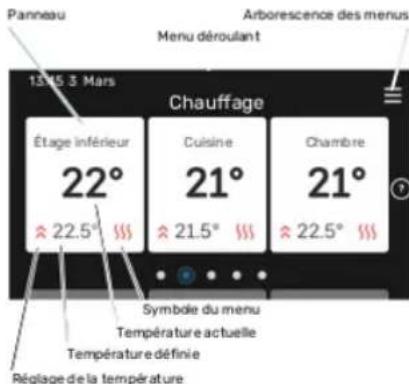

Pages de fonctions

Les pages de fonctions vous permettent d'afficher des informations sur le statut actuel et de procéder facilement aux réglages les plus courants. Les pages de fonctions disponibles dépendent de votre produit et des accessoires qui y sont raccordés.

Faites glisser votre doigt vers la gauche ou vers la droite pour faire déler les pages de fonctions.

Panneau Arborescence des menus Menu déroulant 13/15/3 mars Chauffage Étage inférieur 22° Cuisine 21° Chambre 21° 22.5° 21.5° 22.5° Symbde du menu Température actuelle Température définie Réglage de la température

Appuyez sur la carte pour définir la valeur souhaitée. Sur certaines pages de fonctions, faites déflier l'écran vers le haut ou vers le bas à l'aide de votre doigt pour parcourir les différentes cartes.

Présentation du produit

Il peut être judicieux de laisser la présentation du produit ouverte pendant les entretiens. Celle-ci est disponible dans les pages de fonctions.

Vous pouvez rechercher ici des informations sur le nom du produit, le numéro de série du produit, la version du logiciel et l'entretien. Les nouvelles versions du logiciel peuvent être téléchargées ici (si S1156/S1256 est connecté à myUplink).

Menu déroulant

Les écrans d'accueil permettent d'accéder à une nouvelle fenêtre contenant des informations supplémentaires dans un menu déroulant.

Menu déroulant 13.45 3 Octobre Chauffage Circuit distribution 1 0 Décalage

Le menu déroulant affiche l'état actuel de S1156/S1256, les éléments en cours de fonctionnement et l'activité actuelle de S1156/S1256. Les fonctions actives sont affichées dans un cadre.

13:45 3 Mars Priorité fondé Heures climérage compresséur Appt chaut. Circuit départ externe (BT29) Eau chautie, sup. (BT7) Chauffage Fondtonnement 3.0 kW 30.7°C 54.1°C

Appuyez sur les icônes dans le coin inférieur du menu pour plus d'informations sur chaque fonction. Utilisez la barre de défilement pour afficher toutes les informations sur la fonc-

ARBORESCENCE DES MENUS

L'arborescence de menus vous permet d'accéder à tous les menus et de procéder à des réglages avancés.

13.45 3 Octobre -6° Bonjour. Le système fonctionne correctement. Voulez-vous de l'aide pour effectuer des modifications ? Oui, accéder à Smartguide

Vous pouvez toujours appuyer sur « X » pour revenir aux écrans d'accueil.

Menu principal 1 Temperature inférieure 2 Eau chaudé 3 Informations 4 Mon système 5 Connexion

Système de menus

ARBORESCENCE DES MENUS

L'arborescence de menu se compose de huit menus principaux. Consultez le manuel d'installation pour une description détaillée.

Menu 1 - Température intérieure

Permet de régler les températures intérieures et la ventilation (accessoire requis).

Menu 2 - Eau chaude

Permet de régler le fonctionnement de l'eau chaude.

S1156 : Ce menu n'est visible que pour les installations

équipées de ballons d'eau chaude.

Menu 3 - Informations

Permet de consulter les informations de fonctionnement actuelles, ainsi que divers journaux contenant des informations plus anciennes.

Menu 4 - Mon système

Permet de régier la date, la langue, le mode de fonctionnement et d'autres éléments.

Menu 5 - Connexion

Permet de connecter votre système à myUplink et de procéder aux réglages réseau.

Menu 6 - Programmation

Permet de programmer différentes parties du système.

Menu 7 - Réglages installateur

Permet de procéder aux réglages avancés. Ce menu est ré- servé aux installateurs ou aux techniciens.

Menu 8 - USB

Ce menu est accessible lorsqu'une clé USB est connectée.

myUplink

myUplink permet de réguler l'installation à tout moment, où que vous soyez. En cas de dysfonctionnement, vous recevez une alarme directement par e-mail ou notification push vers l'app myUplink, ce qui vous permet de régir rapidement.

Pour plus d'informations, rendez-vous sur myuplink.com.

ATTENTION!

Vous ne pouvez commencer à utiliser myUplink que lorsque le produit a été installé et conguré conformément aux instructions du manuel d'installation.

Spécication

Les éléments suivants sont nécessaires pour permettre à myUplink de communiquer avec votre S1156/S1256 :

• réseau sans l ou câble réseau
• Connexion Internet
• Compte sur myuplink.com

Nous recommandons nos apps mobiles pour myUplink.

Raccordement

Pour raccorder votre système à myUplink :

1. Sélectionnez le type de connexion (Wi-Fi/Ethernet) dans le menu 5.2.1 ou 5.2.2.
2. Dans le menu 5.1, sélectionnez « Dde nouvelle chaîne de connexion ».
3. Lorsqu'une chaîne de connexion a été produite, elle s'ache dans ce menu et reste valable60 minutes.
4. Si vous ne possédez pas encore de compte, enregistrez-vous sur l'application mobile ou sur myuplink.com.
5. Utilisez la chaîne de connexion pour connecter votre installation à votre compte utilisateur sur myUplink.

Étendue de services

myUplink vous donne accès aux diérents niveaux de service. Le niveau de base est inclus. Vous pouvez également choisir deux services premium soumis à un abonnement annuel (prix variable selon les fonctions sélectionnées).

Niveau de service	Niveau de base	Historique détaillé pre-mium	Modicatio-ns des ré-glages pre-mium
			XXXVisionneur
			XXXAlarme
			XXXHistorique
			-X-Historique détaillé
			X--Gestion

Entretien de S1156/S1256

Vérications régulières

Vériez régulièrement votre installation.

Si un événement anormal survient, des messages concernant le dysfonctionnement s'achent à l'écran sous forme de divers textes d'alarme.

SAUMURE

L'eau glycolée qui reçoit la chaleur du sol n'est normalement pas consommée, juste pompée.

La plupart des installations comprennent une cuve de niveau permettant de vérifier le niveau de liquide dans le système. Le niveau peut varier légèrement en fonction de la température du liquide. Si le niveau de liquide est inférieur à 1/3, il est nécessaire de faire l'appoint.

Certaines installations comprennent un vase d'expansion au lieu d'une cuve de niveau (par exemple, lorsque la pompe à chaleur ne se trouve pas au point le plus élevé du système d'eau glycolée), ce qui permet de contrôler la pression dans le système. La pression peut varier légèrement en fonction de la température du liquide. La pression ne doit pas être inférieure à 0,5 bar.

Si vous ne savez pas où se trouve la cuve de niveau/le d'expansion, contactez votre installateur.

L'installateur peut également vous aider à eectuer le remplissage, si le niveau/la pression a chuté.

SOUPAPE DE SÉCURITÉ

S1156

Pour les installations équipées d'un ballon d'eau chaude.

La soupape de sécurité se trouve sur le tuyau entrant (eau froide) qui alimente le ballon d'eau chaude.

\$1256

La vanne de sécurité se trouve sur le tuyau entrant (eau froide) qui alimente le S1256.

La soupape de sécurité du ballon d'eau chaude libère parfois un peu d'eau après utilisation de l'eau chaude. En effet, l'eau froide qui entre dans le ballon d'eau chaude pour remplacer l'eau chaude se dilate lorsqu'elle est chauée, faisant ainsi augmenter la pression et provoquant l'ouverture de la soupape de sécurité.

Le fonctionnement de la soupape de sécurité doit être vérifié régulièrement. Procédez aux vérifications suivantes :

1. Ouvrez la vanne.
2. Vériez que l'eau s'écoule.
3. Refermez la soupape.

ASTUCE

La soupape de sécurité est xée par l'installateur. Contactez-le en cas de doute concernant la procédure de vérification.

Astuces d'économie

La génération du chauage et la production d'eau chaude sont pilotées par la régulation.

Les facteurs ayant un eet sur la consommation d'énergie peuvent être les suivants : la température intérieure, la consommation d'eau chaude, le niveau d'isolation de la maison ou encore si celle-ci compte plusieurs grandes fenêtres. La position de la maison, comme par exemple l'exposition au vent, constitue un autre facteur.

De même, respectez les conseils suivants :

• Ouvrez complètement les vannes thermostatiques (excepté dans les pièces où vous souhaitez qu'il fasse plus frais).
  Cette opération est particulièrement importante, car la
  fermeture totale ou partielle des vannes thermostatiques réduit le débit dans le circuit de distribution. S1156/S1256 fonctionnerait donc à une température plus élevée, ce qui risquerait d'augmenter la consommation d'énergie.

• Pour réduire les coûts de fonctionnement lorsque vous êtes absent, vous pouvez programmer certaines parties du système dans le menu 6 - « Programmation ».

- Sélectionnez « Faible » dans le menu 2.2 - « Demande eau chaude » pour consommer moins d'énergie.

Problèmes d'inconfort

Dans la plupart des cas, S1156/S1256 détecte un dysfonctionnement (un dysfonctionnement peut entraîner des perturbations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran.

Menu Informations

Toutes les valeurs de mesure de la pompe à chaleur sont réunies dans le menu 3.1 - « Infos fonct. » du système de menus de la pompe à chaleur. La vérification des valeurs de ce menu facilite souvent l'identification de l'origine d'une défaillance.

Gestion des alarmes

Une alarme indique qu'un dysfonctionnement s'est produit.

Dans ce cas, le voyant d'état s'allume en continu en rouge. Le Smartguide sur

l'écran regroupe les informations sur l'alarme.

ALARME

Une alarme avec un voyant d'état rouge indique un dysfonctio-

nnement que S1156/S1256 est incapable de régier. L'écran vous permet de consulter le type de l'alarme et de la réinitialiser.

ATTENTION!

Le numéro de série du produit (14 chiffres) est requis pour la maintenance et l'assistance.

Dépannage

Si le dysfonctionnement ne s'affiche pas à l'écran, les astuces suivantes peuvent être utilisées :

OPÉRATIONS DE BASE

Commencez par vérifier les éléments suivants :

• Groupe et principaux fusibles du logement.

• Le disjoncteur différentiel de l'habitation.

TEMPÉRATURE DE L'EAU CHAUDE INSUFFISANTE OU MANQUE D'EAU CHAUDE

S1156 : Cette partie du chapitre répertoriant les différentes erreurs n'est valable que si le ballon d'eau chaude est installé dans le système.

- La vanne de remplissage montée à l'extérieur pour l'eau chaude est fermée ou bloquée.

- Ouvrez la vanne.

- Le robinet mélangeur (si installé) est trop faible.

- Réglez le robinet mélangeur.

- S1156/S1256 en mode de fonctionnement incorrect.

- Contacter un installateur.

- Importante consommation d'eau chaude.

- Accédez au menu 6 procédez à la désactivation.

TEMPÉRATURE AMBIANTE INSUFFISANTE

- Thermostats fermés dans plusieurs pièces.

- Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la température ambiante via l'écran d'accueil « Chauage » au lieu de baisser les thermostats.

- S1156/S1256 en mode de fonctionnement incorrect.

- Contacter un installateur.

- Loi d'eau inadaptée.

- Accédez au Smartguide pour savoir comment augmenter le chauage. Vous pouvez également modier le • chauage dans l'écran d'accueil « Chauage ».

- Priorité de fonctionnement du mode chauffage trop faible ou absente.

- Contacter un installateur.

- « Vacances » activé dans le menu 6 - « Programmation

- Accédez au menu 6 procédez à la désactivation.

- Commutateur externe permettant de modifier la température ambiante activé.

- Vériez les commutateurs externes.

• Air dans le système de chauage.

- Purgez le système de chauage.

- Vannes du circuit de distribution ou de la pompe à chale fermées.

- Ouvrez les vannes (contactez votre installateur si vous avez besoin d'aide pour les localiser).

TEMPÉRATURE AMBIANTE ÉLEVÉE

- Loi d'eau inadaptée.

- Accédez au Smartguide pour savoir comment baisser, le chauage. Vous pouvez également modier le chauage dans l'écran d'accueil « Chauage ».

- Commutateur externe permettant de modifier la température ambiante activé.

- Vériez les commutateurs externes.

TEMPÉRATURE AMBIANTE NON HOMOGÈNE.

- Loi d'eau mal réglée

- Ajustez la loi d'eau dans le menu 1.30.1.

- Valeur trop élevée réglée sur « dT au TEB »

- Contacter un installateur.

- Débit irrégulier dans les radiateurs.

- Contacter un installateur.

PRESSION SYSTÈME BASSE

• Quantité d'eau insuffisante dans le système de chauffage.
• Remplissez le réseau de distribution avec de l'eau et recherchez les éventuelles fuites. Si votre installation requiert fréquemment un remplissage, contactez votre installateur.

LE COMPRESSEUR NE DÉMARRE PAS.

- Il n'y a pas de demande de chauage ou d'eau chaude, ni de demande de rafraîchissement (un accessoire est nécessaire pour le rafraîchissement).

- S1156/S1256 n'a émis aucune demande de chauage, d'eau chaude ou de rafraîchissement.

- Le fonctionnement du compresseur est bloqué par une sécurité sur une température.

- Atendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.

• Le délai minimum avant que le compresseur démarre n'a pas encore été atteint.

• Attendez au moins 30 minutes, puis vériez si le compresseur a démarré.
  • Déclenchement de l'alarme.
• Suivez les instructions achées à l'écran.

GÊNE ACOUSTIQUE DANS LES RADIATEURS

- Thermostats fermés dans les pièces et loi d'eau mal réglée. Valeur

- Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la loi d'eau à partir de l'écran d'accueil du chauage pour éviter d'obstruer les thermostats.

• Vitesse de la pompe de circulation trop élevée.
• Contacter un installateur.
• Débit irrégulier dans les radiateurs.
• Contacter un installateur.

^a Chauf. add. seul

Si vous ne parvenez pas à corriger le défaut et à chauer l'habitation, vous pouvez continuer à faire fonctionner la pompe à chaleur en mode secours ou en mode « Appt uniq. » en attendant le dépannage. En mode « Appt uniq. », la pompe à chaleur utilise uniquement l'appoint électrique pour chauer l'habitation.

RÉGLEZ LA POMPE À CHALEUR EN MODE APPOINT

1. Accédez au menu 4.1 - « Mode fonctionnement ».
2. Sélectionnez « Appt uniq. ».

MODE SECOURS

Vous pouvez activer le mode secours lorsque S1156/S1256 est en cours d'exécution ou désactivé.

Arrêt, redémarrage ou activation du mode secours : appuyez sur le bouton marche/arrêt pendant 2 secondes. Un menu comportant plusieurs options s'ache.

Activation du mode secours lorsque S1156/S1256 est arrêté : appuyez sur le bouton marche/arrêt pendant 5 secondes. (Appuyez une fois sur le bouton pour désactiver le mode secours.)

Contact

DENMARKCZECH REPUBLICAUSTRIA

Rue du Pou du Ciel, 01600 ReyrieuxTel: [phone]

Tél: [phone]

[e-mail]

nibe.fr

Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

285 21 Markaryd

[e-mail]

nibe.fr

Ce document est publié par NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication.

NIBE Energy Systems ne peut être tenu responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce document.

531700
