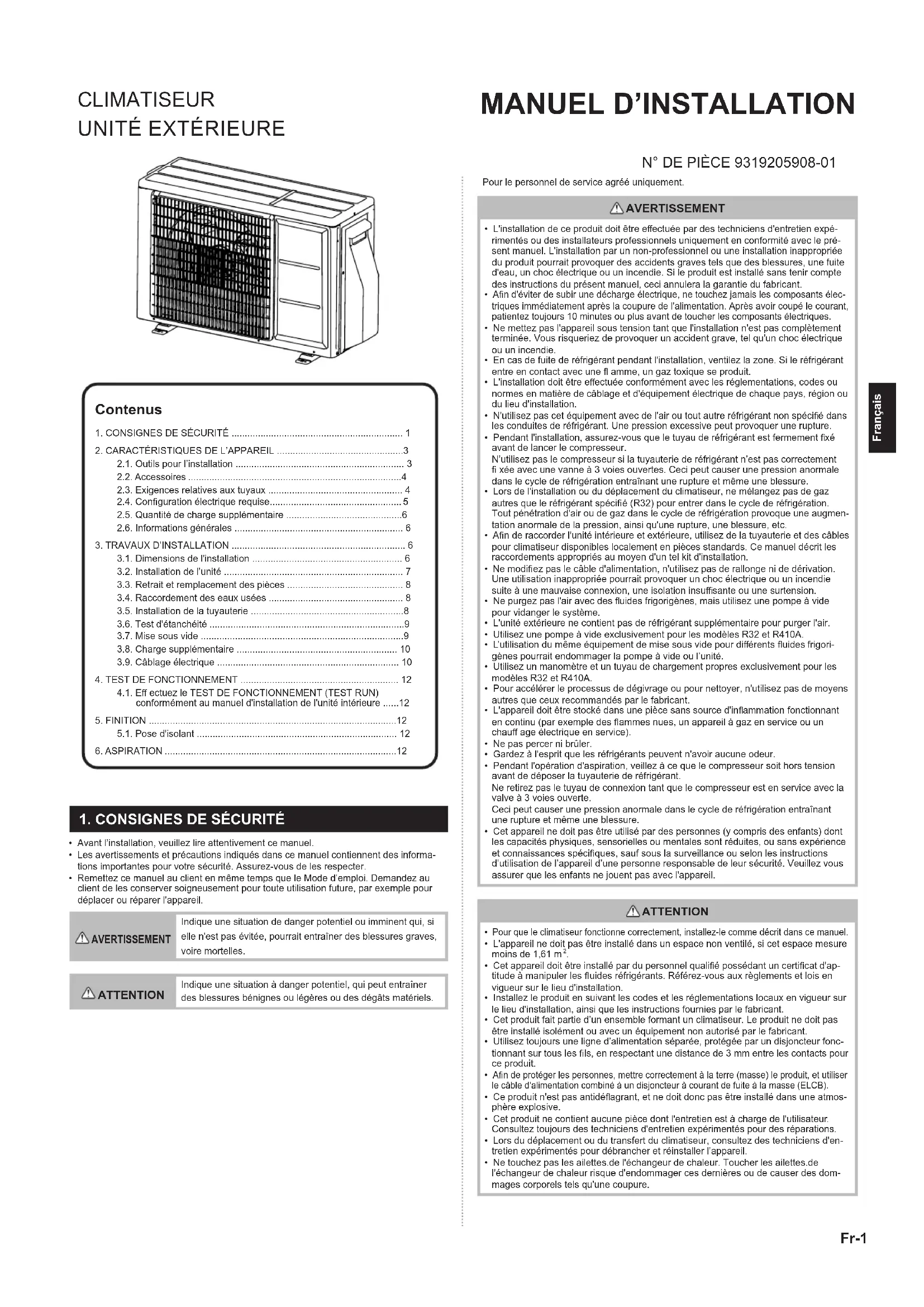

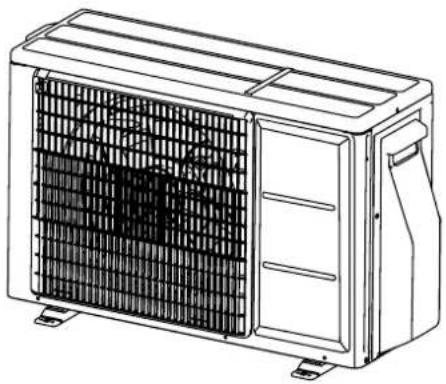

MODE D'EMPLOI AOEG14KBCA2 FUJITSU

L'installation de ce produit doit être eﬀ ectuée par des techniciens d'entretien expé- rimentés ou des installateurs professionnels uniquement en conformité avec le pré- sent manuel. L'installation par un non-professionnel ou une installation inappropriée du produit pourrait provoquer des accidents graves tels que des blessures, une fuite d'eau, un choc électrique ou un incendie. Si le produit est installé sans tenir compte des instructions du présent manuel, ceci annulera la garantie du fabricant.

Aﬁ n d'éviter de subir une décharge électrique, ne touchez jamais les composants élec- triques immédiatement après la coupure de l'alimentation. Après avoir coupé le courant, patientez toujours 10 minutes ou plus avant de toucher les composants électriques.

Ne mettez pas l'appareil sous tension tant que l'installation n'est pas complètement terminée. Vous risqueriez de provoquer un accident grave, tel qu'un choc électrique ou un incendie.

En cas de fuite de réfrigérant pendant l'installation, ventilez la zone. Si le réfrigérant entre en contact avec une ﬂ amme, un gaz toxique se produit.

L'installation doit être eﬀ ectuée conformément avec les réglementations, codes ou normes en matière de câblage et d'équipement électrique de chaque pays, région ou du lieu d'installation.

N'utilisez pas cet équipement avec de l'air ou tout autre réfrigérant non spéciﬁ é dans les conduites de réfrigérant. Une pression excessive peut provoquer une rupture.

Pendant l'installation, assurez-vous que le tuyau de réfrigérant est fermement ﬁ xé avant de lancer le compresseur. N’utilisez pas le compresseur si la tuyauterie de réfrigérant n’est pas correctement ﬁ xée avec une vanne à 3 voies ouvertes. Ceci peut causer une pression anormale dans le cycle de réfrigération entraînant une rupture et même une blessure.

Lors de l'installation ou du déplacement du climatiseur, ne mélangez pas de gaz autres que le réfrigérant spéciﬁ é (R32) pour entrer dans le cycle de réfrigération. Tout pénétration d'air ou de gaz dans le cycle de réfrigération provoque une augmen- tation anormale de la pression, ainsi qu'une rupture, une blessure, etc.

Aﬁ n de raccorder l'unité intérieure et extérieure, utilisez de la tuyauterie et des câbles pour climatiseur disponibles localement en pièces standards. Ce manuel décrit les raccordements appropriés au moyen d'un tel kit d'installation.

Ne modiﬁ ez pas le câble d'alimentation, n'utilisez pas de rallonge ni de dérivation. Une utilisation inappropriée pourrait provoquer un choc électrique ou un incendie suite à une mauvaise connexion, une isolation insuﬃ sante ou une surtension.

Ne purgez pas l'air avec des ﬂ uides frigorigènes, mais utilisez une pompe à vide pour vidanger le système.

L'unité extérieure ne contient pas de réfrigérant supplémentaire pour purger l'air.

Utilisez une pompe à vide exclusivement pour les modèles R32 et R410A.

L’utilisation du même équipement de mise sous vide pour diﬀ érents ﬂ uides frigori- gènes pourrait endommager la pompe à vide ou l’unité.

Utilisez un manomètre et un tuyau de chargement propres exclusivement pour les modèles R32 et R410A.

Pour accélérer le processus de dégivrage ou pour nettoyer, n'utilisez pas de moyens autres que ceux recommandés par le fabricant.

L'appareil doit être stocké dans une pièce sans source d'inﬂ ammation fonctionnant en continu (par exemple des ﬂ ammes nues, un appareil à gaz en service ou un chauﬀ age électrique en service).

Ne pas percer ni brûler.

Gardez à l'esprit que les réfrigérants peuvent n'avoir aucune odeur.

Pendant l'opération d'aspiration, veillez à ce que le compresseur soit hors tension avant de déposer la tuyauterie de réfrigérant. Ne retirez pas le tuyau de connexion tant que le compresseur est en service avec la valve à 3 voies ouverte. Ceci peut causer une pression anormale dans le cycle de réfrigération entraînant une rupture et même une blessure.

Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou sans expérience et connaissances spéciﬁ ques, sauf sous la surveillance ou selon les instructions d’utilisation de l’appareil d’une personne responsable de leur sécurité. Veuillez vous assurer que les enfants ne jouent pas avec l'appareil. ATTENTION

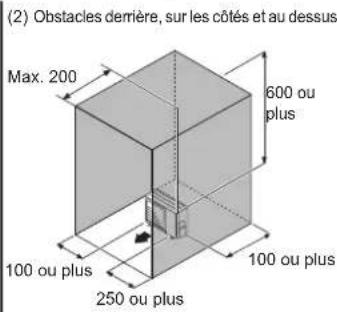

Pour que le climatiseur fonctionne correctement, installez-le comme décrit dans ce manuel.

L'appareil ne doit pas être installé dans un espace non ventilé, si cet espace mesure moins de 1,61 m

Cet appareil doit être installé par du personnel qualiﬁ é possédant un certiﬁ cat d'ap- titude à manipuler les ﬂ uides réfrigérants. Référez-vous aux règlements et lois en vigueur sur le lieu d'installation.

Installez le produit en suivant les codes et les réglementations locaux en vigueur sur le lieu d'installation, ainsi que les instructions fournies par le fabricant.

Cet produit fait partie d’un ensemble formant un climatiseur. Le produit ne doit pas être installé isolément ou avec un équipement non autorisé par le fabricant.

Utilisez toujours une ligne d’alimentation séparée, protégée par un disjoncteur fonc- tionnant sur tous les ﬁ ls, en respectant une distance de 3 mm entre les contacts pour ce produit.

Aﬁ n de protéger les personnes, mettre correctement à la terre (masse) le produit, et utiliser le câble d'alimentation combiné à un disjoncteur à courant de fuite à la masse (ELCB).

Ce produit n'est pas antidéﬂ agrant, et ne doit donc pas être installé dans une atmos- phère explosive.

Cet produit ne contient aucune pièce dont l'entretien est à charge de l'utilisateur. Consultez toujours des techniciens d'entretien expérimentés pour des réparations.

Lors du déplacement ou du transfert du climatiseur, consultez des techniciens d'en- tretien expérimentés pour débrancher et réinstaller l’appareil.

Ne touchez pas les ailettes.de l'échangeur de chaleur. Toucher les ailettes.de l'échangeur de chaleur risque d'endommager ces dernières ou de causer des dom- mages corporels tels qu'une coupure. CLIMATISEUR

Avant l’installation, veuillez lire attentivement ce manuel.

Les avertissements et précautions indiqués dans ce manuel contiennent des informa- tions importantes pour votre sécurité. Assurez-vous de les respecter.

Remettez ce manuel au client en même temps que le Mode d’emploi. Demandez au client de les conserver soigneusement pour toute utilisation future, par exemple pour déplacer ou réparer l'appareil. AVERTISSEMENT Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, pourrait entraîner des blessures graves, voire mortelles. ATTENTION Indique une situation à danger potentiel, qui peut entraîner des blessures bénignes ou légères ou des dégâts matériels. Pour le personnel de service agréé uniquement. Contenus

4.1. Eﬀ ectuez le TEST DE FONCTIONNEMENT (TEST RUN) conformément au manuel d'installation de l'unité intérieure ......12

Les composants électriques de rechange doivent être fonctionnels et avec les bonnes spéciﬁ cations.

Les directives d’entretien et de maintenance du fabricant doivent toujours être respectées.

En cas de doute, consultez le service technique du fabricant pour solliciter de l’aide.

Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigé- rants inﬂ ammables. - La taille de charge est conforme à la taille de la pièce dans laquelle les pièces contenant le réfrigérant sont installées. - Les machines et les sorties de ventilation fonctionnent comme il faut et ne sont pas obstruées. - Si un circuit de refroidissement indirect est utilisé, le circuit secondaire doit être examiné pour vériﬁ er si du réfrigérant y est présent. - Les inscriptions sur l’équipement sont toujours claires et lisibles. Les inscriptions et signes illisibles doivent être corrigés. - Le tuyau de refroidissement ou les composants sont installés dans une position ne risquant pas de les exposer à une quelconque substance pouvant corroder les composants contenant le réfrigérant, sauf si les composants sont faits de matériaux résistants naturellement à la corrosion ou correctement protégés contre la corrosion. 2-8 Contrôles des appareils électriques

Les réparations et la maintenance des composants électriques doivent inclure des contrôles de sécurité initiaux et des procédures d’inspection des composants.

Si un défaut pouvant compromettre la sécurité est détecté, le circuit ne doit pas être raccordé à l’alimentation avant que le problème ne soit réglé.

Si le défaut ne peut pas être corrigé immédiatement mais qu’il est nécessaire de poursuivre l’opération, une solution provisoire appropriée doit être mise en place.

Le propriétaire de l’équipement et toutes les parties doivent en être informés.

Les contrôles de sécurité initiaux doivent inclure. - Des condensateurs déchargés : cela doit être eﬀ ectué en toute sécurité pour éviter la possibilité d’étincelles. - Aucuns câblages et composants électriques sous tension ne doivent être expo- sés pendant le chargement, la récupération ou la vidange du système. - La mise à la terre doit être continue.

3. Réparations des composants scellés

Pour la réparation des composants scellés, toutes les alimentations électriques doivent être déconnectées de l’équipement étant réparé avant de retirer les cou- vercles scellées, etc.

S’il est impératif que l’équipement soit sous tension pendant l’entretien, une forme de détection de fuite fonctionnant en permanence doit être située au point le plus critique pour avertir d’une situation potentiellement dangereuse.

Une attention particulière doit être prêtée aux points suivants pour s’assurer que lors des travaux sur les composants électriques, le revêtement n’est pas altéré d’une manière pouvant aﬀ ecter le niveau de protection.

Cela doit inclure les dommages aux câbles, le nombre excessif de connexions, les bornes non réglées sur les spéciﬁ cations d’origine, les dommages aux joints, le montage incorrect des presse-étoupes, etc.

Assurez-vous que l’appareil est monté solidement.

Assurez-vous que les joints ou les matériaux d’étanchéité ne sont pas dégradés au point de ne plus empêcher l’entrée des atmosphères inﬂ ammables.

Les pièces de rechange doivent être conformes aux spéciﬁ cations du fabricant. REMARQUE : L’utilisation de mastic silicone peut diminuer l’eﬃ cacité de certains types d’équipement de détection de fuite. Les composants à sécurité intrinsèque ne doivent pas être isolés avant d’être utilisés pour les travaux.

4. Réparations des composants à sécurité intrinsèque

N’appliquez aucune charge permanente inductive ou de capacitive au circuit sans vous assurer du non-dépassement de la tension et du courant autorisés pour l’équipement utilisé.

Les composants à sécurité intrinsèque sont les seuls à pouvoir être utilisés sous tension en présence d’une atmosphère inﬂ ammable.

L’appareil de test doit être correctement calibré.

Remplacez les composants uniquement par des pièces spéciﬁ ées par le fabricant.

Les autres pièces peuvent provoquer l’inﬂ ammation du réfrigérant dans l’atmos- phère venant d’une fuite.

Vériﬁ ez que le câblage ne sera pas sujet à l’usure, à la corrosion, à une pression excessive, aux vibrations, à des bords tranchants ou à tout autre eﬀ et néfaste de l’environnement.

Le contrôle doit également prendre en compte les eﬀ ets du vieillissement ou des vibrations continues de sources comme les compresseurs ou les ventilateurs.

6. Détection des réfrigérants inﬂ ammables

Aucune source potentielle d’inﬂ ammation ne doit être utilisée dans la recherche ou la détection de fuites de réfrigérant.

Une lampe haloïde (ou tout autre détecteur utilisant une ﬂ amme nue) ne doit pas être utilisée. Précautions pour l'utilisation du réfrigérant R32 Les procédures des travaux d’installation de base sont identiques aux modèles à réfrigé- rant conventionnel (R410A, R22). Toutefois, portez une attention particulière aux points suivants : AVERTISSEMENT

La pression de fonctionnement étant 1,6 fois supérieure à celle des modèles à réfrigérant R22, certaines des tuyauteries et certains outils d’installation et d’entretien sont spéciﬁ ques. (Voir “2.1. Outils pour l’installation”

En particulier, lorsque vous remplacez un modèle à réfrigérant R22 par un nouveau modèle à réfrigérant R32, remplacez toujours la tuyauterie classique et les écrous d’évasement avec la tuyauterie et les écrous d’évasement R32 et R410A sur le côté de l’unité extérieure. Pour le R32 et le R410A, le même écrou d’évasement peut être utilisé sur le côté et le tuyau de l’unité extérieure.

Les modèles qui utilisent le réfrigérant R32 et R410A ont diﬀ érents diamètres de ﬁ le- tage des ports de charge, pour éviter les charges erronées avec du réfrigérant R22 et pour la sécurité. En conséquence, vériﬁ er préalablement. [Le diamètre de ﬁ letage du port de charge pour R32 et R410A est de 1/2 pouce.]

Soyez plus prudent qu’avec le R22 aﬁ n que les matières étrangères (huile, eau, etc.) n’entrent pas dans le tuyau. Lorsque vous stockerez la tuyauterie, scellez bien l’ouverture en pinçant, tapant, etc. (La manipulation du R32 est similaire à celle du R410A.) ATTENTION

1. Installation (Espace)

L’installation de la canalisation doit être réduite au minimum.

La canalisation doit être protégée des dommages physiques.

La conformité aux réglementations nationales sur les gaz doivent être respectées.

Les connexions mécaniques doivent être accessibles pour la maintenance.

Dans les cas requérant une ventilation artiﬁ cielle, les oriﬁ ces de ventilation doivent rester dégagés de tout obstacle.

Lors de la mise au rebut du produit, basez-vous sur les règlements nationaux, avec un traitement correct.

2-1 Technicien de service

Toute personne travaillant sur ou dans un circuit réfrigérant doit être titulaire d’un certiﬁ cat valide actuel délivré par une autorité d’évaluation accréditée par l’indus- trie, l’autorisant à manipuler des réfrigérants sans risque selon les spéciﬁ cations d’évaluation reconnues par l’industrie.

L’entretien doit être uniquement eﬀ ectué selon les recommandations du fabriquant de l’équipement. La maintenance et le réparations nécessitant l’assistance d’autres techniciens qualiﬁ és doivent être eﬀ ectuées sous la supervision de la personne compétente dans l’utilisation de réfrigérants inﬂ ammables.

L’entretien doit être eﬀ ectué uniquement selon les recommandations du fabriquant. 2-2 Travaux

Avant le début des travaux sur des systèmes contenant des réfrigérants inﬂ am- mables, les contrôles de sécurité sont nécessaires pour s’assurer que le risque d’inﬂ ammation est réduit au minimum. Pour les réparations sur le circuit de refroi- dissement, il est nécessaire de se conformer aux précautions dans 2-2 à 2-8 avant de commencer les travaux sur le système.

Les travaux seront eﬀ ectués selon une procédure contrôlée aﬁ n de minimiser le risque de présence d’un gaz ou d’une vapeur inﬂ ammable pendant le déroulement des travaux.

Tout le personnel de maintenance et autres travaillant dans la zone proche doivent être informés sur la nature des travaux eﬀ ectués.

Les travaux dans des espaces conﬁ nés doivent être évités.

La zone autour de l’espace de travail sera séparée.

Assurez-vous que les conditions dans la zone ont été sécurisées par un contrôle du matériel inﬂ ammable. 2-3 Vériﬁ cation de la présence de réfrigérant

La zone doit être inspectée avec un détecteur de réfrigérant approprié avant et pendant le travail, pour s’assurer que le technicien reste conscient des atmos- phères potentiellement inﬂ ammables.

Assurez-vous que le détecteur de fuite employé peut être utilisé avec des réfrigérants inﬂ ammables, c.-à-d. sans étincelles, adéquatement scellé ou à sécurité intrinsèque. 2-4 Présence d’un extincteur

Si des travaux à chaud doivent être eﬀ ectués sur le matériel de refroidissement ou toutes autres pièces associées, un extincteur approprié doit être disponible.

Placez un extincteur à poudre sèche ou à CO

à côté de la zone de charge. 2-5 Pas de sources d’inﬂ ammation

Les personnes eﬀ ectuant des travaux en lien avec un système de refroidissement nécessitant d’exposer une canalisation qui contient ou a contenu du réfrigérant inﬂ ammable ne doivent utiliser aucune source d’inﬂ ammation pouvant provoquer un incendie ou une explosion.

Toutes les sources d’inﬂ ammations possibles, y compris le fait de fumer, doivent être suﬃ samment éloignées du site d’installation, de réparation, de retrait et de mise au rebut, pendant la durée où du réfrigérant inﬂ ammable risque d’être déga- gé dans l’espace environnant.

Avant le début des travaux, la zone autour de l’équipement doit être contrôlée pour s’assurer qu’il n’y a aucune substance inﬂ ammable ou risque d’inﬂ ammation. Des panneaux «Interdiction de fumer» doivent être installés. 2-6 Zone ventilée

Assurez-vous que la zone est ouverte ou correctement ventilée avant d’ouvrir le système ou d’eﬀ ectuer des travaux à chaud.

Un degré de ventilation doit être maintenue tout au long des travaux.

La ventilation doit disperser sans risque tout dégagement de réfrigérant et si possible l’expulser dans l’atmosphère. 9319205908-01_IM.indb 29319205908-01_IM.indb 2 2023/11/28 9:05:202023/11/28 9:05:20Fr-3 ATTENTION

7. Méthodes de détection de fuite

Des détecteurs de fuite électroniques doivent être utilisés pour détecter les réfrigé- rants inﬂ ammables, mais la sensibilité peut ne pas convenir ou nécessiter un reca- librage. (L’équipement de détection doit être calibré dans une zone sans réfrigérant.)

Assurez-vous que le détecteur n’est pas une source potentielle d’inﬂ ammation et qu’il convient pour le réfrigérant utilisé.

L’équipement de détection de fuite doit être réglé à un pourcentage de la LII du réfrigérant et calibré pour le réfrigérant utilisé et le pourcentage de gaz approprié (maximum 25 %) être conﬁ rmé.

Les ﬂ uides de détection de fuite peuvent être utilisés avec la plupart des réfrigé- rants mais l’utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigérant et corroder la canalisation en cuivre.

Si vous suspectez une fuite, toutes les ﬂ ammes nues doivent être enlevées/éteintes.

En cas de fuite de réfrigérant nécessitant une soudure, tout le réfrigérant doit être récupéré du système, ou isolé (à l’aide des vanne d’isolement) dans une partie du système éloignée de la fuite. De l’azote libre d’oxygène (OFN) doit alors purger le système à la fois avant et pendant le processus de soudure.

8. Retrait et évacuation

Lors de l’ouverture du circuit réfrigérant pour réparations - ou pour tout autre raison - les procédures conventionnelles doivent être utilisées. Il est cependant important de suivre les meilleures pratiques car l’inﬂ ammabilité est à prendre en considération. Respectez la procédure suivante :

Retirer le réfrigérant

Purger le circuit avec du gaz inerte

Purger de nouveau avec du gaz inerte

Ouvrir le circuit en le coupant ou en le soudant

La charge de réfrigérant doit être récupérée dans les bons cylindres de récupération.

Le système doit être « rincé » avec de l’OFN pour sécuriser l’unité.

Ce processus peut devoir être répété plusieurs fois.

De l’air comprimé ou de l’oxygène ne doivent pas être utilisés pour cette tâche.

Le rinçage doit être réalisé en rompant le vide dans le système avec de l’OFN et en continuant à le remplir jusqu’à ce que la pression de travail soit atteinte, puis en le libérant dans l’atmosphère, et en refaisant le vide.

Ce processus peut être répété plusieurs fois jusqu’à ce qu’il ne reste plus de réfrigérant dans le système.

Lorsque la charge d’OFN est utilisée, vous devez aérer le système à la pression atmosphérique pour que cela fonctionne.

Cette opération est vitale lorsque vous allez souder la tuyauterie.

Assurez que la sortie de la pompe à vide n’est pas proche des sources d’inﬂ am- mation et qu’il y a une aération.

9. Procédures de charge

En plus des procédures de charge conventionnelles, vous devez suivre les spéci- ﬁ cations suivantes : - Assurez-vous qu’il n’y ait pas de contamination de diﬀ érents réfrigérants lors du chargement. - Les tuyaux ou conduites doivent être les plus courts possibles pour minimiser la quantité de réfrigérant qu’ils vont contenir. - Les cylindres doivent toujours rester debout. - Assurez-vous que le système de réfrigération est connecté à terre avant de charger le réfrigérant.

Faites une marque sur le système lorsque la charge sera terminée (s’il n’y en a pas). - Vous devez prendre toutes les mesures de sécurité pour ne pas surcharger le système de réfrigération.

Avant la recharge du système, vous devez vériﬁ er la pression avec l’OFN.

Le système doit être vériﬁ é pour savoir s’il y a des fuites une fois la charge termi- née, mais avant la mise en service.

Vous devez réaliser une vériﬁ cation des fuites avant de quitter le site.

10. Mise hors service

Avant de réaliser cette procédure, il est essentiel que le technicien soit familiarisé avec l’équipement et toutes ses caractéristiques.

Nous vous recommandons l’utilisation des bonnes méthodes pour avoir une récu- pération sécurisée de tous les réfrigérants.

Avant d’eﬀ ectuer les taches requises, vous devez prendre des échantillons d’huile et de réfri- gérant au cas où une analyse serait nécessaire avant la réutilisation du réfrigérant récupéré.

ssurez-vous qu’il y ait du courant avant de commencer les préparatifs. a) Familiarisez-vous avec l’appareil et son fonctionnement. b) Isolez le système électrique. c) Avant de commencer la procédure, assurez-vous que :

L’équipement de manipulation mécanique est disponible, si cela est néces- saire, pour l’utilisation des cylindres de réfrigérant ;

Tout l’équipement de protection individuelle est disponible et doit être utilisé correctement ;

Le processus de récupération doit toujours être supervisé par une personne compétente ;

L’appareil de récupération et les cylindres sont conformes aux normes vigueur ; d) Avec une pompe, purgez le système réfrigérant si cela est possible. e) Si le vide n’est pas possible, faites une rampe pour pouvoir extraire le réfrigé- rant des diﬀ érentes parties du système.

Assurez-vous que le cylindre est situé sur l’échelle avant d’eﬀ ectuer la récupération. g) Allumez la machine de récupération et faites-la fonctionner en suivant les instructions du fabricant. h) Ne remplissez pas excessivement les cylindres. (Pas plus de 80% du volume du liquide de charge).

Ne dépassez pas la pression de travail maximale du cylindre, même momentanément. j) Lorsque les cylindres sont remplis correctement et que le processus est com- plété, assurez-vous que les cylindres et l’appareil sont rapidement retirés du site et que toutes les valves d’isolement sont fermées. k) Le réfrigérant récupéré ne doit pas être rechargé dans un autre système de réfrigération à moins qu’il n’ait été nettoyé et vériﬁ é.

L’appareil doit être étiqueté et stipuler qu’il a été mis hors service et vidé de son réfrigérant.

L’étiquette doit comporter une date et une signature.

Assurez-vous qu’il y a des étiquettes sur l’équipement où l’on peut lire la spéciﬁ ca- tion de réfrigérant inﬂ ammable.

Il est recommandé d’utiliser les bonnes méthodes lorsque vous retirez le réfrigé- rant que ce soit pour la maintenance ou la mise hors service.

Au moment de transférer le réfrigérant dans les cylindres, assurez-vous d’utiliser uniquement des cylindres de récupération du réfrigérant appropriés.

Assurez-vous de disposer de suﬃ samment de cylindres pour contenir la charge entière du système.

Tous les cylindres qui seront utilisées sont conçus pour récupérer le réfrigérant et étiquetés pour ce réfrigérant (par ex. cylindres spéciaux pour la récupération du réfrigérant).

Les cylindres doivent être remplis avec la soupape de surpression et être les vannes d’isolement associées en bon état.

Les cylindres de récupération vides doivent être évacués et si possible, refroidis avant la récupération.

L’équipement de récupération doit être en bon état avec un ensemble d’instruc- tions concernant l’appareil disponible et doit convenir pour la récupération de réfrigérants inﬂ ammables.

De plus, une balance calibrée doit être disponible et en état de marche.

Les tubes doivent être complétés avec des raccords rapides sans fuites en bon état.

Avant d’utiliser la machine de récupération, vériﬁ ez qu’elle est en bon état, que bien entretenue et que les composants électriques associés sont étanches pour éviter des incendies en cas de libération de réfrigérant. Veuillez contacter le fabricant en cas de doutes.

Le réfrigérant récupéré doit être renvoyé au fournisseur de réfrigérant, dans le bon cylindre de récupération et avec la note de transfert de déchets qui correspond.

Ne mélangez pas les réfrigérants dans les unités de récupération et surtout pas dans les cylindres.

S’il faut retirer les compresseurs ou leurs huiles, assurez-vous qu’ils ont été éva- cués à un niveau acceptable pour être certain que du réfrigérant inﬂ ammable ne reste pas dans le lubriﬁ ant.

Le processus d’évacuation doit être réalisé avant de renvoyer le compresseur aux fournisseurs.

Seul un chauﬀ age électrique au corps du compresseur doit être utilisé pour accé- lérer ce processus.

Le drainage de l’huile hors du système doit être eﬀ ectué en toute sécurité. Explication des symboles présents sur l’unité intérieure ou l’unité extérieure. AVERTISSEMENT Ce symbole indique que cet appareil utilise un réfrigérant in- ﬂ ammable. Il existe un risque d’incendie si du réfrigérant fuit et se retrouve exposé à une source d’inﬂ ammation externe. ATTENTION Ce symbole indique que le manuel d’utilisation doit être lu attentivement. ATTENTION Ce symbole indique que le technicien de service doit manipuler cet équipement conformément au manuel d’installation. ATTENTION Ce symbole indique que des informations sont disponibles comme le manuel d’utilisation ou le manuel d’installation.

2. CARACTÉRISTIQUES DE L’APPAREIL

2.1. Outils pour l’installation AVERTISSEMENT

Pour l’installation d’une unité qui contient du réfrigérant R32, utilisez des outils et des matériaux de tuyauterie dédiés qui ont été spéciﬁ quement conçus pour l’utilisation du R32 (R410A). La pression du R32 étant environ 1,6 fois supérieure à celle du R22, le fait de ne pas utiliser la tuyauterie spéciale ou de réaliser une installation incorrecte peut provoquer la rupture du circuit ou des blessures. Il peut en outre se produire des accidents graves, tels que fuites d’eau, choc électrique ou incendie.

N'utilisez pas une pompe à vide ou des outils de récupération de réfrigérant avec un moteur série, susceptible de mettre le feu. Nom de l'outil Modiﬁ cation Manifold manomètre La pression est élevée et est impossible à mesurer à l’aide d’un manomètre conventionnel (R22). Pour empêcher le mélange accidentel d'autres ﬂ uides frigorigènes, le diamètre de chaque oriﬁ ce a été modiﬁ é. Il est recommandé d'utiliser un manomètre avec joints de –0,1 à 5,3 MPa (-1 à 53 bars) pour les hautes pressions. –0,1 à 3,8 MPa (-1 à 38 bars) pour les faibles pressions. Flexible de charge Pour augmenter la résistance à la pression, le matériau du ﬂ exible et la taille de la base ont été modiﬁ és. (R32/R410A) Pompe à vide Il est possible d'utiliser une pompe à vide conventionnelle moyennant l'installation d'un adaptateur. (L'utilisation d'une pompe à vide avec un moteur série est proscrite.) Détecteur de fuite de gaz Détecteur de fuite de gaz spécial pour réfrigérant HFC R32/R410A.

Tuyaux en cuivre L'utilisation de tuyau en cuivre sans joint est indispensable et il est souhaitable que la quantité d'huile résiduelle soit inférieure à 40 mg/10 m. N'utilisez pas de tuyaux en cuivre dont une portion est aﬀ aissée, déformée ou décolorée (particulièrement sur la surface intérieure). Cela pourrait pro- voquer l'obstruction de la valve de détente ou du tube capillaire par des substances contaminantes. Un climatiseur utilisant du réfrigérant R32 (R410A) générant une pression plus élevée qu'un climatiseur utilisant du réfrigérant classique, il est important de choisir des matériaux adéquats. 9319205908-01_IM.indb 39319205908-01_IM.indb 3 2023/11/28 9:05:202023/11/28 9:05:20Fr-4 2.2. Accessoires AVERTISSEMENT

Pour l'installation, veillez à utiliser les pièces fournies par le fabricant ou autres pièces recommandées. L'utilisation de pièces non recommandées peut être la cause d'accidents graves, comme la chute de l'unité, des fuites d'eau, des chocs électriques ou un incendie.

Les pièces d’installation suivantes sont fournies. Utilisez-les en respectant les indications.

Conservez le Manuel d’installation dans un endroit sûr et ne jetez aucun autre accessoire, jusqu’à ce que l’installation soit terminée. Nom et forme Qté Application Manuel d'installation

Ce manuel Tuyau de vidange

Pour les travaux sur la tuyauterie d’évacuation de l’unité extérieure [Modèle à Chauﬀ age et Refroidisse- ment (Inversion de cycle) uniquement] 2.3. Exigences relatives aux tuyaux ATTENTION

N'utilisez pas de tuyaux d'une installation précédente.

Utilisez des tuyaux dont les faces internes et externes sont propres et exemptes de substances contaminantes susceptibles de provoquer des problèmes lors de l’utilisa- tion (soufre, oxyde, poussière, chutes de découpe, huile ou eau).

Il est nécessaire d’utiliser des tuyaux de cuivre sans raccord. Matériau : tuyaux de cuivre sans raccord désoxydés au phosphore. Il est souhaitable que la quantité d’huile résiduelle soit inférieure à 40 mg/10 m.

N’utilisez pas de tuyaux de cuivre dont une portion est écrasée, déformée ou déco- lorée (en particulier sur la face interne). Cela pourrait provoquer l'obstruction de la valve de détente ou du tube capillaire par des substances contaminantes.

Si vous choisissez un mauvais tuyau, les performances seront moindres. Un climatiseur utilisant du réfrigérant R32 (R410A) générant une pression plus élevée qu'un climatiseur utilisant du réfrigérant classique, il est important de choisir des matériaux adéquats.

Les épaisseurs des tuyaux de cuivre utilisés avec le R32 (R410A) sont indiquées dans le tableau.

N’utilisez jamais des tuyaux de cuivre plus ﬁ ns que ceux indiqués dans le tableau, même s’ils sont disponibles dans le commerce. Épaisseurs des tuyaux en cuivre annelés Diamètre extérieur du tuyau [mm (in.)] Épaisseur [mm] 6,35 (1/4) 0,80 9,52 (3/8) 0,80 12,70 (1/2) 0,80 15,88 (5/8) 1,00 19,05 (3/4) 1,20

Protégez les tuyaux pour éviter l'entrée d'humidité et de poussière.

Faites particulièrement attention lorsque vous passez les tuyaux dans un oriﬁ ce, ou lorsque vous branchez l'extrémité d'un tuyau sur l'unité extérieure. Emplacement Période de travail Méthode de protection Extérieur 1 mois ou plus Tuyaux à striction Moins de 1 mois Pincez les tuyaux ou col- lez-y du ruban adhésif Intérieur - Pincez les tuyaux ou col- lez-y du ruban adhésif

Taille du tuyau de réfrigérant et longueurs de tuyauterie admissibles ATTENTION

Maintenez la longueur de la tuyauterie entre les unités intérieures et extérieures dans la plage permise.

Les longueurs maximales de cet appareil sont indiquées dans le tableau. Le bon fonc- tionnement de l'unité n'est pas garanti si les longueurs sont supérieures à celles-ci.

En cas d’installation de tuyaux inférieurs à 3 m, le bruit de l’unité extérieure peut être transféré à l’unité intérieure, ce qui peut provoquer un fonctionnement bruyant ou un bruit anormal. Exemple de disposition des unités intérieures et de l'unité extérieure.

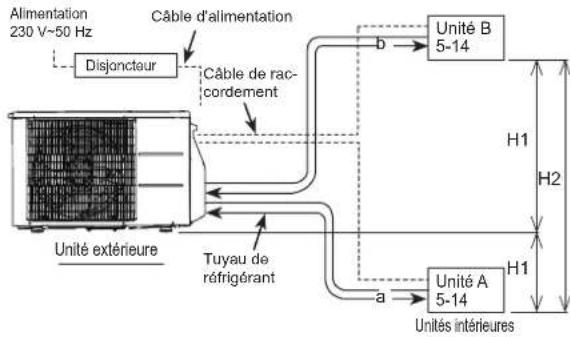

Unité extérieure Unités intérieures Unité B 5-14 Câble de rac- cordement Câble d'alimentation Disjoncteur Alimentation 230 V~50 Hz Tuyau de réfrigérant Unité A 5-14 ● Type de capacité d'une unité intérieure raccordable ATTENTION

La capacité totale des unités intérieures raccordées doit être comprise entre 10 000 et 26 000 BTU.

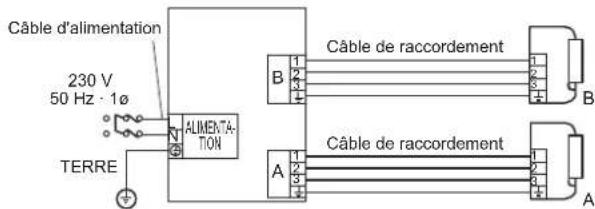

Veillez à bien vériﬁ er la disposition des raccordements dans le manuel technique car la disposition des raccordements y est spéciﬁ ée. Le fonctionnement ne peut pas être garanti si l'appareil est raccordé suivant une méthode qui n'y est pas spéciﬁ ée. Ceci peut provoquer la défaillance du produit.

Veillez à eﬀ ectuer le raccordement à la fois sur l'unité intérieure et sur l'unité extérieure.

Lors du branchement d’un modèle monté au plafond de la série KN, branchez-le sur un modèle d’unité extérieure avec un numéro de série E100001 ou ultérieur.

Pour installer une unité intérieure, reportez-vous au manuel d'installation fourni avec l'unité intérieure. Oriﬁ ce de l'unité extérieure Nom du modèle raccordable A 5-14 B 5-14 UNITÉ B ø6,35, ø9,52 UNITÉ A ø6,35, ø9,52

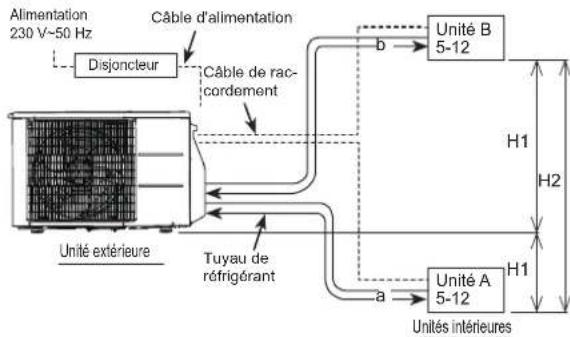

Unité extérieure Unités intérieures Unité B 5-12 Câble de rac- cordement Câble d'alimentation Disjoncteur Alimentation 230 V~50 Hz Tuyau de réfrigérant Unité A 5-12 9319205908-01_IM.indb 49319205908-01_IM.indb 4 2023/11/28 9:05:202023/11/28 9:05:20Fr-5 ● Type de capacité d'une unité intérieure raccordable ATTENTION

La capacité totale des unités intérieures raccordées doit être comprise entre 10 000 et 21 000 BTU.

Veillez à bien vériﬁ er la disposition des raccordements dans le manuel technique car la disposition des raccordements y est spéciﬁ ée. Le fonctionnement ne peut pas être garanti si l'appareil est raccordé suivant une méthode qui n'y est pas spéciﬁ ée. Ceci peut provoquer la défaillance du produit.

Veillez à eﬀ ectuer le raccordement à la fois sur l'unité intérieure et sur l'unité extérieure.

Lors du branchement d’un modèle monté au plafond de la série KN, branchez-le sur un modèle d’unité extérieure avec un numéro de série E100001 ou ultérieur.

Pour installer une unité intérieure, reportez-vous au manuel d'installation fourni avec l'unité intérieure. Oriﬁ ce de l'unité extérieure Nom du modèle raccordable A 5-12 B 5-12 UNITÉ B ø6,35, ø9,52 UNITÉ A ø6,35, ø9,52 ● Limitation de la longueur de la tuyauterie de réfrigérant ATTENTION

Le tableau indique les longueurs totales maximum de tuyau et les diﬀ érences de hauteur pour cet appareil.

Le bon fonctionnement de l'unité n'est pas garanti si les longueurs sont supérieures à celles-ci. Longueur totale max. (a+b) 30 m

Longueur max. pour chaque unité intérieure (a ou b) 20 m Diﬀ érence de hauteur max. entre l'unité extérieure et chaque unité intérieure (H1) 15 m Diﬀ érence de hauteur max. entre les unités intérieures (H2) 10 m Longueur min. pour chaque unité intérieure (a ou b) 2,5 m Longueur totale min. (a+b) 5 m

Si la longueur totale de la tuyauterie est supérieure à 20 m, une charge de réfrigérant supplémentaire est requise. (Pour de plus amples informations, reportez-vous à la section “3.8. Charge supplémentaire”.) ● Sélection des tailles de tuyaux Les diamètres des tuyaux de raccordement diﬀ èrent selon la capacité de l'unité intérieure. Reportez-vous au tableau suivant pour les diamètres adéquats des tuyaux de raccorde- ment entre les unités intérieures et l'unité extérieure. Capacité de l'unité intérieure Taille du tuyau de gaz (épaisseur) [mm] Taille du tuyau de liquide (épaisseur) [mm] 5 – 14 ø9,52 (0,8) ø6,35 (0,8) ATTENTION

Le fonctionnement n'est pas garanti si la combinaison correcte de tuyaux, de vannes, etc., n'est pas utilisée pour raccorder les unités intérieures et l'unité extérieure. ● Isolant thermique autour des tuyaux de raccordement ATTENTION

Installez un isolant thermique autour des tuyaux de gaz et des tuyaux de liquide. Sinon, des fuites d'eau pourraient survenir.

Utilisez un isolant thermique doté d'une résistance à la chaleur supérieure à 120 °C. (modèle à cycle inversé uniquement)

De plus, si le niveau d'humidité à l'emplacement de l'installation de la tuyauterie de réfrigérant peut dépasser 70 %, installez un isolant thermique autour de la tuyauterie de réfrigérant. Si le niveau d'humidité attendu est compris entre 70 et 80 %, utilisez un isolant thermique d'une épaisseur de 15 mm ou plus, et si l'humidité attendue est supérieure à 80 %, utilisez un isolant thermique d'une épaisseur de 20 mm ou plus.

Si l'isolant thermique utilisé n'est pas de l'épaisseur minimale spéciﬁ ée, de la condensation peut se former sur la surface de l'isolant.

De plus, utilisez un isolant thermique d'une conductibilité thermique de 0,045 W/(m·K) ou moins (à 20 °C). Raccordez les tuyaux de raccordement conformément à la “3.5. Installation de la tuyaute- rie” dans ce manuel d’installation. 2.4. Conﬁ guration électrique requise AVERTISSEMENT

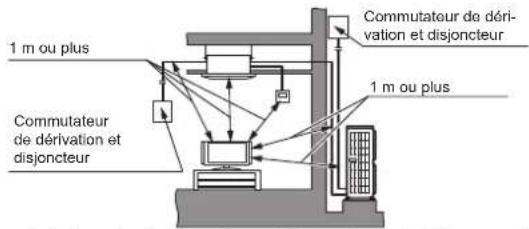

Utilisez toujours un circuit de dérivation spécial et installez un connecteur spécial pour alimenter le climatiseur.

Utilisez un disjoncteur de circuit de dérivation spécial et un connecteur dont la capacité correspond à celle du climatiseur. (Installez conformément aux normes.)

Eﬀ ectuez le câblage conformément aux normes aﬁ n de pouvoir utiliser le climatiseur en toute sécurité et en toute conﬁ ance.

Installez un disjoncteur de circuit de dérivation de fuite spécial conformément aux lois et règlementations adéquates et aux normes des compagnies d'électricité. ATTENTION

Si la tension est basse et le climatiseur est dur à démarrer, contactez votre compagnie électrique pour qu'elle vous augmente la tension.

Veillez à installer un disjoncteur de la capacité indiquée.

La réglementation en matière de câble et de disjoncteur varie d'une région à l'autre. Conformez-vous à la réglementation locale. Tension nominale 1 Φ 230 V (50 Hz) Plage de fonctionnement 198 to 264 V Câble Taille du câble (mm

Type Remarques Câble d'alimenta- tion 1,5 Type 60245 IEC 57 2 câbles + terre, 1 Ø 230 V Câble de raccorde- ment 1,5 Type 60245 IEC 57 3 câbles + terre, 1 Ø 230 V

Échantillon sélectionné : Choisissez correctement le type et la taille du câble d’alimen- tation conformément aux réglementations nationales ou régionales. Longueur max. du ﬁ l : Choisissez une longueur de façon à ce que la baisse de tension soit inférieure à 2 %. Augmentez le diamètre du câble quand sa longueur est trop longue. Disjoncteur Spéciﬁ cation

Disjoncteur (surintensité) Courant : 15 (A) Disjoncteur de fuite à la terre Courant de fuite : 30 mA 0,1 s. max.

Choisissez le disjoncteur approprié avec la spéciﬁ cation indiquée conformément aux normes nationales ou régionales.

Choisissez un disjoncteur pouvant supporter un courant de charge suﬃ sant.

Avant d'entamer le travail, vériﬁ ez que tous les pôles des unités intérieure et extérieure ne sont pas sous tension.

Installez tous les raccordements électriques conformément aux normes.

Installez le dispositif de déconnexion avec un écartement des contacts de 3 mm minimum dans tous les pôles à proximité des unités. (unités intérieure et extérieure)

La taille des câbles doit être conforme aux codes locaux et nationaux en vigueur. 9319205908-01_IM.indb 59319205908-01_IM.indb 5 2023/11/28 9:05:202023/11/28 9:05:20Fr-6 2.5. Quantité de charge supplémentaire ATTENTION

Ajoutez le réfrigérant par le port de chargement à la ﬁ n du fonctionnement. Une quantité de réfrigérant adaptée à une longueur totale de tuyauterie de 20 m est char- gée dans l'unité extérieure en usine. Si la tuyauterie dépasse les 20 m, une charge supplémentaire est nécessaire. Pour la quantité supplémentaire, consultez le tableau ci-dessous. Longueur totale de la tuyauterie 20 m 30 m Taux Réfrigérant supplé- mentaire Type 14 Aucun 200 g 20 g/m Type 18 Aucun 200 g 20 g/m 2.6. Informations générales

Si l’unité est utilisée en dehors de la plage de température de fonctionnement, diﬀ érents mécanismes de protection du circuit risquent de s’activer et l’unité risque de s’arrêter de fonctionner. Pour connaitre la plage de température de fonctionnement, consultez la FICHE produit ou le manuel des spéciﬁ cations.

3. TRAVAUX D’INSTALLATION

Obtenez l'accord du client lors du choix du lieu d'installation et de l'installation de l'unité. AVERTISSEMENT

Installez solidement l'unité extérieure à un emplacement pouvant supporter le poids de l'unité. Sinon, l'unité extérieure pourrait tomber et provoquer des blessures.

Veillez à installer l'unité extérieure comme recommandé aﬁ n qu'elle puisse résister à des tremblements de terre et à des ouragans ou autres vents violents. Une installation inappropriée peut entraîner un basculement ou une chute de l'unité ou d'autres accidents.

Pour faire face aux conditions météorologiques imprévisibles provoquées par le changement climatique, ﬁ xez solidement à l’aide des boulons la ou les unités extérieures sur les étagères ou les supports de montage. De plus, pensez à renforcer les ﬁ xations à l’aide de sangles, d’une cage, de ﬁ xations supplémentaires, etc., aﬁ n qu’elles puissent supporter des vents imprévisibles à haute vélocité. Ne pas respecter ces exigences pourrait endommager le système ou provoquer des pannes du système, des blessures, des dommages structurels ou d’autres dommages matériels. Nous n’assumerons aucune responsabilité concernant les pannes ou autres défauts et dommages provoqués par une installation incorrecte comme le non-respect des consignes règlementaires et autres codes locaux.

N'installez pas l'unité extérieure sur le bord d'un balcon. Les enfants risquent de grimper sur l'unité extérieure et de tomber du balcon. ATTENTION

N'installez pas l'unité extérieure dans les zones suivantes : - Zone à l'atmosphère très salée, comme le bord de mer. Cela détériorerait les pièces métalliques, provoquant une défaillance des pièces ou des fuites d'eau. - Zone abritant de l'huile minérale ou soumise à d'importantes projections d'huile ou de vapeur, comme une cuisine. Cela détériorerait les pièces en plastique, provoquant une défaillance des pièces ou des fuites d'eau.

Zone générant des substances ayant un eﬀ et nuisible sur l'équipement, telles que du gaz sulfurique, du chlore, de l'acide ou des alcalis. Ceci provoquerait la corrosion des tuyaux en cuivre et des soudures brasées, et potentiellement une fuite de réfrigérant. - Zone contenant des appareils générant des interférences électromagnétiques. Ceci provoquerait un dysfonctionnement du système de commande et empêcherait l'unité de fonctionner normalement. - Zone susceptible de causer des fuites de gaz combustibles, contenant des ﬁ bres de carbone ou de la poussière inﬂ ammables en suspension, ou des produits inﬂ ammables volatils tels que du diluant pour peinture ou de l'essence. La fuite et l'accumulation de gaz autour de l'unité peuvent provoquer un incendie. - Zone contenant des sources de chaleur, des vapeurs ou présentant un risque de fuite de gaz inﬂ ammable à proximité. - Zone dans laquelle peuvent résider de petits animaux. Ceci peut provoquer une défaillance, de la fumée ou un incendie si de petits animaux pénètrent et touchent les pièces électriques internes. - Zone où des animaux risquent d’uriner sur l’unité ou dans laquelle il peut y avoir

Veuillez installer l'unité extérieure en veillant à ce qu'elle ne soit pas inclinée.

Installez l'unité extérieure dans un endroit bien ventilé et non exposé à la pluie ou aux rayons du soleil.

Si l'unité extérieure doit être installée à un endroit où elle peut être facilement accessible, placez une cloison de protection ou similaire pour empêcher l'accès à l'unité.

Installez l'unité extérieure à un endroit qui ne gênera pas vos voisins, car ils pourraient être aﬀ ectés par l'air évacué par l'unité, son bruit ou ses vibrations. Si vous devez installer l'unité à proximité de vos voisins, veillez à obtenir leur accord.

Si l'unité extérieure est installée dans une région froide aﬀ ectée par l'accumulation de neige, par les chutes de neige ou le gel, prenez les mesures appropriées pour la protéger de ces éléments. Pour garantir un fonctionnement stable, installez des conduites d'entrée et de sortie.

Installez l'unité extérieure à un endroit éloigné de bouches d'échappements ou de ventilations évacuant de la vapeur, de la suie, de la poussière ou des débris. ATTENTION

Installez l'unité intérieure, l'unité extérieure, le câble d'alimentation, le câble de raccordement et le câble de la télécommande à au moins 1 m de récepteurs de télévision ou de radio. Le but est d'éviter tout risque d'interférence avec la réception du téléviseur ou de parasites radio. (Même si ces câbles sont installés à plus de 1 mètre, la présence de parasites n'est pas exclue dans certaines conditions de signal.) Commutateur de déri- vation et disjoncteur Commutateur de dérivation et disjoncteur 1 m ou plus 1 m ou plus

Si des enfants de moins de 10 ans risquent d'approcher de l'unité, prenez des mesures de prévention pour les empêcher de la toucher.

Respectez la plage autorisée de longueur de la tuyauterie des unités intérieure et extérieure.

En vue de la maintenance, n'enterrez pas la tuyauterie. Choisissez la position de montage en concertation avec le client, en tenant compte des indications qui suivent : (1) Installez l'unité extérieure à un endroit capable de supporter le poids de l'unité et les vibrations, et où elle pourra être installée horizontalement. (2) Allouez l'espace indiqué aﬁ n d'assurer une bonne circulation de l'air. (3) Si possible, n'installez pas l'unité face aux rayons directs du soleil. (Si nécessaire, installez un store qui n'interfèrera pas avec le ﬂ ux d'air.) (4) N'installez pas l'unité à proximité d'une source de chaleur, de vapeur ou de gaz inﬂ am- mables. (5) Pendant le chauﬀ age, de l'eau de vidange s'écoule de l'unité extérieure. Installez donc l'unité extérieure à un endroit où l'écoulement de l'eau de vidange ne sera pas obstrué. (6) N’installez pas l’unité dans un endroit où souﬄ ent des vents forts ou des endroits très poussiéreux. (7) N'installez pas l'unité dans un endroit de passage. (8) Installez l'unité extérieure à un endroit où elle ne sera pas salie ni mouillée par la pluie, tant que possible. (9) Installez l’unité à un endroit où il est aisé de la raccorder à l’unité intérieure. 3.1. Dimensions de l'installation AVERTISSEMENT

N'installez pas l'unité dans un endroit présentant un danger de fuites de gaz combustible.

N'installez pas l'unité à proximité d'une source de chaleur, de vapeur ou de gaz inﬂ ammables.

Si des enfants de moins de 10 ans risquent d'approcher de l'unité, prenez des mesures de prévention pour les empêcher de la toucher. ATTENTION

Pour l'installation, sélectionnez un endroit capable de supporter le poids des unités intérieures et de l'unité extérieure. Fixez bien les unités pour qu'elles ne basculent ou ne tombent pas.

Installez l'unité à un endroit où elle ne sera pas inclinée de plus de 3˚. Toutefois, n'installez pas l'unité inclinée vers le côté contenant le compresseur.

Si vous installez l'unité extérieure à un endroit où elle pourrait être exposée à des vents forts, ﬁ xez-la bien.

Laissez l'espace indiqué dans les exemples d'installation. Si l’installation n’est pas eﬀ ectuée en conséquence, cela pourrait provoquer un court- circuit et amoindrir les performances de fonctionnement. 9319205908-01_IM.indb 69319205908-01_IM.indb 6 2023/11/28 9:05:212023/11/28 9:05:21Fr-7

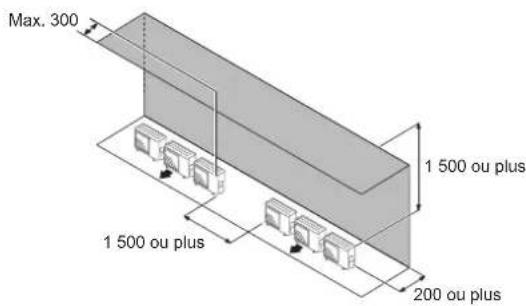

Installation de l’unité extérieure Lorsque l’espace supérieur est ouvert (Unité : mm) (1) Obstacles uniquement derrière 100 ou plus (2) Obstacles derrière et sur les côtés 250 ou plus 100 ou plus 100 ou plus (3) Obstacles devant 600 ou plus (4) Obstacles devant et derrière 600 ou plus 100 ou plus Lorsqu'une obstruction se trouve dans l'espace supérieur (Unité : mm) (1) Obstacles derrière et au dessus 100 ou plus Max. 200 600 ou plus (2) Obstacles derrière, sur les côtés et au dessus 600 ou plus 250 ou plus 100 ou plus Max. 200 100 ou plus

Installation de plusieurs unités extérieures

Laissez au moins 250 mm d’espace entre les unités extérieures si vous en installez plusieurs.

Lorsque vous acheminez la tuyauterie depuis le côté d’une unité extérieure, laissez un espace pour la tuyauterie. Lorsque l’espace supérieur est ouvert (Unité : mm) (1) Obstacles uniquement derrière 200 ou plus (2) Obstacles uniquement devant 1 000 ou plus (3) Obstacles devant et derrière 200 ou plus 1 000 ou plus Lorsqu'une obstruction se trouve dans l'espace supérieur (Unité : mm) (1) Obstacles derrière et au dessus

Jusqu'à 3 unités peuvent être installées côte à côte.

Si 4 unités ou davantage sont alignées, laissez un espace comme indiqué ci- dessous. 1 500 ou plus 200 ou plus Max. 300 1 500 ou plus

Installation d’unités extérieures sur plusieurs rangées (Unité : mm) (1) Disposition d'unités parallèles uniques 100 ou plus 200 ou plus 500 ou plus 1 000 ou plus (2) Disposition d'unités parallèles multiples 200 ou plus 400 ou plus 1 000 ou plus 2 000 ou plus 200 ou plus REMARQUES :

Si l’espace est plus vaste que mentionné ci-dessus, les conditions seront les mêmes qu’en l’absence d’obstacle.

Lors de l’installation de l’unité extérieure, veillez à ouvrir les côtés avant et gauche aﬁ n d’obtenir une meilleure eﬃ cacité de fonctionnement. 3.2. Installation de l’unité

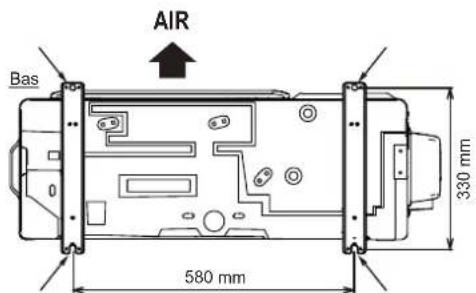

Installez 4 boulons d'ancrage aux emplacements indiqués par des ﬂ èches sur la ﬁ gure.

Pour réduire les vibrations, n'installez pas l'unité directement au sol. Installez-la sur une base solide (telle que des blocs de béton).

Les fondations doivent supporter les pieds de l'unité et leur largeur doit être de 50 mm minimum.

Selon les conditions d’installation, il est possible que l’unité extérieure engendre des vibrations pendant le fonctionnement, ce qui pourrait provoquer du bruit et des vibrations. Par conséquent, utilisez des matériaux d’insonorisation (tels que des tampons insonorisant) sur l’unité extérieure pendant l’installation.

Installez les fondations en veillant à laisser l'espace suﬃ sant pour l'installation des tuyaux de raccordement.

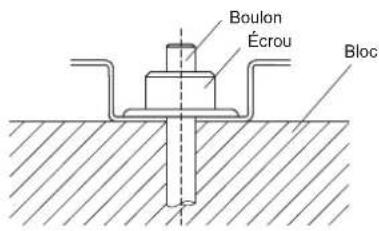

Fixez l'unité sur un bloc solide à l'aide des boulons de fondation. (Utilisez 4 jeux de boulons, écrous et rondelles M10 disponibles dans le commerce.)

Les boulons doivent dépasser de 20 mm. (Reportez-vous à la ﬁ gure.)

Si une protection de renversement est nécessaire, procurez-vous les éléments nécessaires disponibles dans le commerce. 9319205908-01_IM.indb 79319205908-01_IM.indb 7 2023/11/28 9:05:212023/11/28 9:05:21Fr-8 AIR Bas Emplacement de montage du tuyau de vidange Comme l'eau de vidange s'écoule de l'unité extérieure pendant le chauﬀ age, installez le tuyau de vidange et raccordez-le à un ﬂ exible de 16 mm disponible dans le commerce. (Modèle à cycle inversé uniquement) Lors de l'installation du tuyau de vidange, colmatez tous les oriﬁ ces autres que l'oriﬁ ce de montage du tuyau de vidange situés au bas de l'unité extérieure avec du mastic aﬁ n d'éviter une fuite d'eau. (Modèle à cycle inversé uniquement) Base de l'unité extérieure Tuyau de vidange Orifice de montage du tuyau de vidange 3.5. Installation de la tuyauterie ATTENTION

N’utilisez pas d’huile minérale sur les pièces évasées. Évitez toute pénétration d’huile minérale dans le système, car cela réduirait la durée de vie des unités.

Tout en soudant les tuyaux, veillez à y insuﬄ er de l'azote à l'état gazeux.

Les longueurs maximales de cet appareil sont indiquées dans le tableau. Le bon fonctionnement de l'unité n'est pas garanti si les longueurs sont supérieures à celles- ci.

Évasement (1) À l’aide d’un coupe-tube, coupez le tuyau de raccordement à la longueur nécessaire. (2) Maintenez le tuyau vers le bas de façon à ce que les chutes de découpe ne puissent pas pénétrer dans le tuyau, puis ébarbez le tuyau. (3) Insérez le raccord conique sur le tuyau et évasez le tuyau avec un outil à évaser

Insérez le raccord conique (utilisez toujours celui joint aux unités intérieure et extérieure respectivement) sur le tuyau et évasez le tuyau à l’aide d'un outil à évaser. Utilisez l'outil à évaser spécial pour R32 (R410A), ou l'outil à évaser conventionnel (pour R22). Lors de l’utilisation de l’outil d’évasement conventionnel, utilisez toujours un gabarit de réglage de marge de tolérance et obtenez la dimension A indiquée dans le tableau suivant. Vériﬁ ez si [L] est uniformément évasé et n'est pas ﬁ ssuré ou rayé. Matrice

Tuyau Diamètre extérieur du tuyau A (mm) Outil d’évasement pour R32 ou R410A, de type à clabot Outil à évaser conventionnel (R22) Type à clabot Type écrou à oreilles ø 6,35 mm (1/4") 0 à 0,5 1,0 à 1,5 1,5 à 2,0 ø 9,52 mm (3/8") ø 12,70 mm (1/2") ø 15,88 mm (5/8") ø 19,05 mm (3/4")

Pour ne pas risquer de rompre le tuyau, évitez tout cintrage trop prononcé. Cintrez le tuyau avec un rayon de courbure de 100 mm minimum.

Un tuyau plié à plusieurs reprises au même endroit ﬁ nit par se rompre.

Si vous cintrez les tuyaux à la main, veillez à ne pas les écraser.

Ne cintrez pas les tuyaux à plus de 90°.

Le cintrage ou l'étirage répétés des tuyaux en durcit le matériau et rend diﬃ cile tout cintrage ou étirage ultérieur.

Ne cintrez pas, ou n'étirez pas les tuyaux plus de 3 fois. AIR Bas 580 mm 330 mm Fixez fermement avec des boulons sur un socle solide. (Utilisez 4 ensembles de bou- lon, écrou et rondelles M10 disponibles dans le commerce.) Boulon Écrou Bloc ATTENTION

Ne pas installer l'unité extérieure sur deux étages où l'écoulement d'eau pourrait geler. Sinon l’évacuation de l’unité supérieure pourrait former de la glace et causer un dysfonctionnement de l’unité inférieure.

Lorsque la température extérieure est de 0 °C, ou moins, n’utilisez pas le tuyau de vidange fourni en accessoires. Si le tuyau de vidange est utilisé, il est possible que l’eau de vidange à l’intérieur du tuyau gèle avec un climat particulièrement froid. Base 50 mm ou plus

Si l’unité est installée dans une région exposée à de forts vents, à du gel, à des pluies verglaçantes, à des chutes de neige ou à une accumulation de neige importante, prenez les mesures appropriées pour la protéger des éléments. Pour assurer un fonctionnement stable, l’unité ex- térieure doit être installée sur un support surélevé ou une étagère, au même niveau ou au-dessus de l’épaisseur de neige prévue pour la région. L’installation de capots à neige et de clôture de prévention de rafales est recommandée lorsque des rafales de neige et de la poudrerie sont com- munes dans la région. 3.3. Retrait et remplacement des pièces

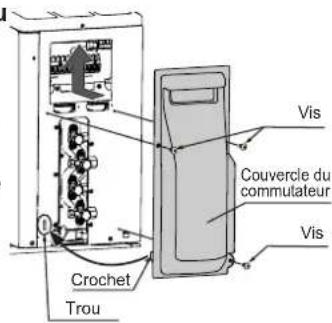

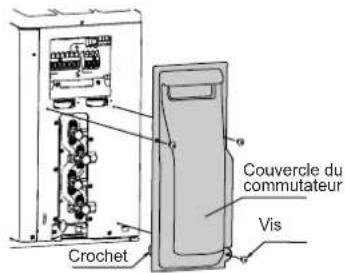

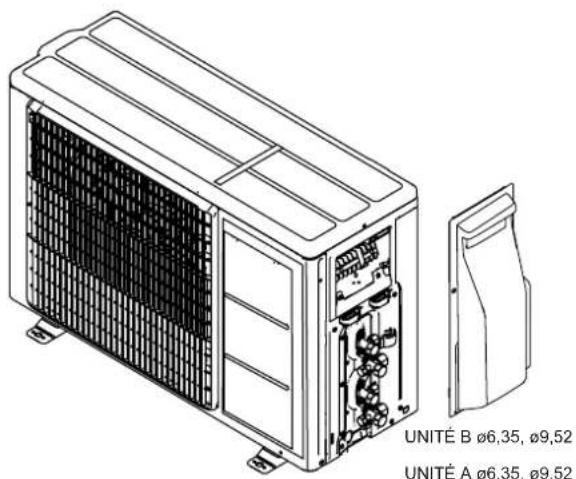

Retrait du couvercle du commutateur (1) Retirez les vis autotaraudeuses. (2) Faites glisser le couvercle du commutateur vers le bas pour le relâcher.

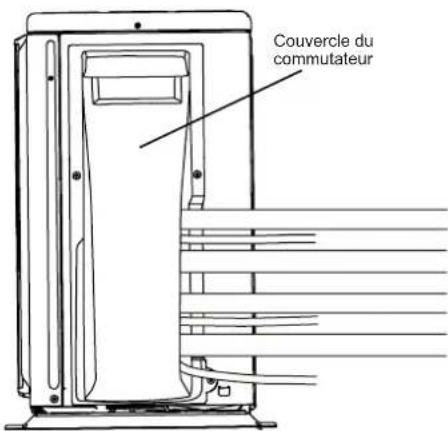

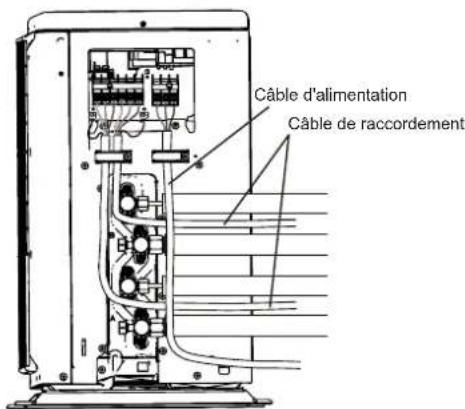

Installation du couvercle du commutateur (1) Après avoir inséré les attaches (2 emplacements) sur le couvercle de commutateur dans le trou sur l’unité extérieure, faites glisser le couvercle du commutateur vers le haut. (2) Replacez les vis autotaraudeuses. Vis Vis Couvercle du commutateur Trou Crochet 3.4. Raccordement des eaux usées ATTENTION

Procédez au travail de drainage conformément au présent manuel et assurez-vous que l’eau de drainage est correctement évacuée. Si les travaux de vidange ne sont pas exécutés correctement, de l'eau peut couler de l'unité et ainsi mouiller les meubles.

Lorsque la température extérieure est de 0 °C ou moins, n'utilisez pas le tuyau de vidange accessoire ni le capuchon de vidange. Si vous utilisez le tuyau et le capuchon de vidange, l'eau de vidange contenue dans le tuyau peut geler dans des conditions de températures extrêmement froides. (Modèle à cycle inversé uniquement)

L'unité extérieure doit absolument être attachée avec des boulons aux quatre emplacements indiqués par les ﬂ èches. 9319205908-01_IM.indb 89319205908-01_IM.indb 8 2023/11/28 9:05:212023/11/28 9:05:21Fr-9

Veillez à placer correctement le tuyau contre l'oriﬁ ce de l'unité intérieure et de l'unité extérieure. Si le centrage n'est pas correct, il sera impossible de bien serrer le raccord conique. Tout eﬀ ort exagéré sur le raccord conique endommage le ﬁ letage.

N'enlevez le raccord conique du tuyau de l'unité extérieure qu'immédiatement avant de connecter le tuyau de raccordement.

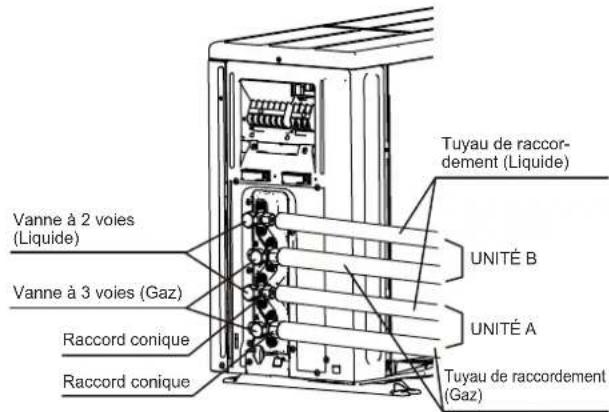

Une fois la tuyauterie installée, vériﬁ ez que les tuyaux de raccordement ne touchent pas le compresseur ou le panneau extérieur. Si les tuyaux touchent le compresseur ou le panneau extérieur, ceux-ci généreront des vibrations et du bruit. (1) Détachez les capuchons et les bouchons des tuyaux. (2) Centrez le tuyau contre l'oriﬁ ce de l'unité extérieure, puis vissez le raccord conique à la main. Pour empêcher les fuites de gaz, recouvrez la surface du raccord conique avec de l'huile à l'alkylbenzène (HAB). N'utilisez pas d'huile minérale. (3) Fixez le tuyau de raccordement. Raccord conique Tuyau de raccor- dement (Liquide) UNITÉ B UNITÉ A Tuyau de raccordement (Gaz) Raccord conique Vanne à 3 voies (Gaz) Vanne à 2 voies (Liquide) (4) Une fois le raccord conique serré correctement à la main, utilisez une clé dynamométrique pour son serrage ﬁ nal. Clé de maintien Clé dynamométrique Côté carcasse ATTENTION

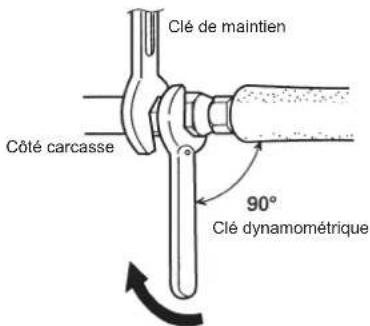

Tenez la clé dynamométrique par sa poignée, à un angle adéquat par rapport au tuyau, aﬁ n de serrer correctement le raccord conique.

Le panneau extérieur peut être déformé si vous le serrez uniquement à l'aide d'une clé. Veillez à ﬁ xer la pièce principale à l'aide d'une clé de maintien (clé de retenue), puis serrez à l'aide d'une clé dynamométrique (reportez-vous au schéma ci-dessous). Ne forcez pas sur le raccord d'obturation de la vanne et n'accrochez pas de clé ou autre sur ce raccord. Une rupture du raccord d'obturation peut entraîner une fuite du réfrig érant. Raccord conique [mm (pouce)] Couple de serrage [N·m (kgf·cm)] Dia. 6,35 (1/4) 16 à 18 (160 à 180) Dia. 9,52 (3/8) 32 à 42 (320 à 420) Dia. 12,70 (1/2) 49 à 61 (490 à 610) Dia. 15,88 (5/8) 63 à 75 (630 à 750) Dia. 19,05 (3/4) 90 à 110 (900 à 1100) ATTENTION

Serrez le raccord conique avec une clé dynamométrique conformément aux ins- tructions de ce manuel. Si trop serré, le raccord conique peut casser au bout d'une longue période et causer une fuite de réfrigérant.

Pendant l'installation, assurez-vous que le tuyau de réfrigérant est fermement ﬁ xé avant de lancer le compresseur. N’utilisez pas le compresseur si la tuyauterie de ré- frigérant n’est pas correctement ﬁ xée avec des vannes à 3 voies ouvertes. Ceci peut causer une pression anormale dans le cycle de réfrigération entraînant une rupture et même une blessure. 3.6. Test d'étanchéité AVERTISSEMENT

Avant d'utiliser le compresseur, installez les tuyaux et raccordez-les bien. Autrement, si les tuyaux ne sont pas bien installés, les vannes sont ouvertes lorsque le compres- seur fonctionne et de l'air peut pénétrer dans le circuit de réfrigérant. Si cela se produit, la pression dans le circuit de réfrigérant augmente anormalement et peut provoquer des dégâts ou des blessures.

Une fois l'installation terminée, vériﬁ ez l'absence de toute fuite de réfrigérant. Si du réfrigérant fuit dans la pièce et est exposé à une source de ﬂ amme telle qu'un chauf- fage à ventilateur, un poêle ou un brûleur, celui-ci produit un gaz toxique.

Ne soumettez pas les tuyaux à des chocs violents lors du test d'étanchéité. Cela pourrait provoquer la rupture des tuyaux et entraîner de graves blessures. ATTENTION

Ne refermez pas les murs et le plafond tant que le test d'étanchéité et la charge du gaz frigorigène ne sont pas terminés.

Pour raisons d’entretien, ne pas ensevelir la tuyauterie de l'unité extérieure.

Une fois les tuyaux raccordés, eﬀ ectuez un test d'étanchéité.

Assurez-vous que les vannes à 3 voies sont fermées avant d'eﬀ ectuer le test d'étanchéité.

Pressurisez l'azote à 4,15 MPa pour eﬀ ectuer le test d'étanchéité.

Ajouter de l'azote gazeux dans les tuyaux de liquide et dans les tuyaux de gaz.

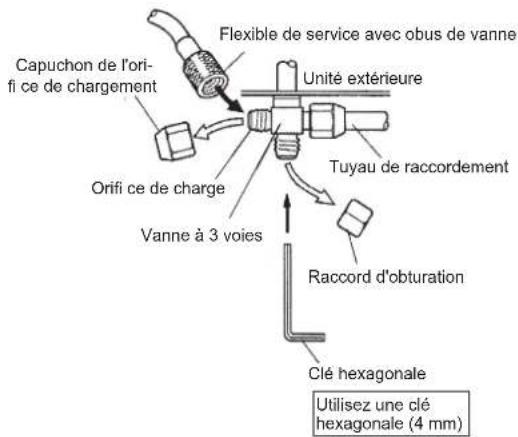

Vériﬁ ez tous les raccords évasés et toutes les soudures. Ensuite, vériﬁ ez que la pression n'a pas diminué.

Comparez les pressions après avoir mis sous pression et l'avoir laissé au repos pendant 24 heures, et vériﬁ ez que la pression n'a pas diminué.

Si la température de l'air extérieur varie de 5 °C, la pression de test varie de 0,05 MPa. Si la pression a chuté, il est possible que les joints de la tuyauterie fuient.

Si une fuite est découverte, réparez-la immédiatement et eﬀ ectuez de nouveau le test d'étanchéité.

Une fois le test d'étanchéité eﬀ ectué, relâchez l'azote des deux vannes.

Relâchez l'azote lentement. 3.7. Mise sous vide ATTENTION

Utilisez toujours une pompe à vide pour purger l'air.

Une quantité de réfrigérant suﬃ sante pour purger l'air n'a pas été chargée dans l'unité extérieure en usine.

Le réfrigérant ne doit pas être déchargé dans l'atmosphère.

Utilisez une pompe à vide, un manifold manomètre et un ﬂ exible de charge pour le R32 exclusivement. L'utilisation de la même pompe à vide pour diﬀ érents réfrigérants peut endommager la pompe à vide ou l'unité.

Une fois la tuyauterie raccordée, vériﬁ ez que les joints ne fuient pas à l'aide d'un détecteur de fuite de gaz ou d'eau savonneuse.

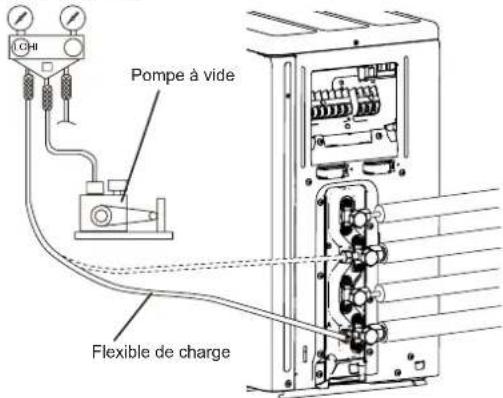

Vériﬁ cation des fuites de gaz et purge de l'air Les contrôles de fuites de gaz s'eﬀ ectuent soit à vide, soit à l'aide d'azote. Veuillez sélec- tionner la méthode adéquate selon la situation. Contrôle des fuites de gaz à vide : (1) Vériﬁ ez que les raccordements de tuyauterie sont bien ﬁ xés. (2) Déposez le capuchon de la vanne à 3 voies et raccordez les ﬂ exibles de charge du manifold manomètre à l'oriﬁ ce de charge de la vanne à 3 voies. (3) Ouvrez complètement la vanne du manifold manomètre. (4) Actionnez la pompe à vide et commencez l'aspiration. (5) Vériﬁ ez que le manomètre relève une pression de -0,1 MPa (76 cmHg), actionnez la pompe à vide pendant 30 minutes ou plus pour chaque vanne. (6) À la ﬁ n de l'aspiration, fermez complètement la vanne du manifold manomètre et arrêtez la pompe à vide. (Laissez ainsi pendant environ 10 minutes, et vériﬁ ez que l'aiguille ne retombe pas.) (7) Débranchez le ﬂ exible de charge de l'oriﬁ ce de charge de la vanne à 3 voies. (8) Retirez les raccords d'obturation, puis ouvrez totalement les tiges de manœuvre des vannes à 2 voies et à 3 voies à l'aide d'une clé hexagonale. [couple : 6 à 7 N·m (60 à 70 kgf·cm)]. (9) Serrez les raccords d'obturation et le capuchon de l'oriﬁ ce de charge de la vanne à 2 voies et de la vanne à 3 voies au couple spéciﬁ é. Contrôle des fuites de gaz avec de l'azote : (1) Vériﬁ ez que les raccordements de tuyauterie sont bien ﬁ xés. (2) Déposez le capuchon de la vanne à 3 voies et raccordez les ﬂ exibles de charge du manifold manomètre à l'oriﬁ ce de charge de la vanne à 3 voies. (3) Mettez sous pression avec de l'azote par l'oriﬁ ce de charge de la vanne à 3 voies. (4) Ne faites pas monter la pression jusqu'à la valeur spéciﬁ ée en une seule fois, mais faites-le progressivement.

Augmentez la pression jusqu'à 0,5 Mpa (5 kgf/cm2), laissez reposer pendant environ cinq minutes, puis vériﬁ ez si la pression diminue.

Augmentez la pression jusqu'à 1,5 Mpa (15 kgf/cm2), laissez reposer pendant environ cinq minutes, puis vériﬁ ez si la pression diminue.

Augmentez la pression jusqu'à la pression spéciﬁ ée (la pression conçue pour cet appareil), puis prenez-en note. (5) Laissez reposer à la pression spéciﬁ ée et si la pression ne diminue pas, alors tout va bien. Si la baisse de pression se conﬁ rme, c'est qu'il y a une fuite. Il est donc néces- saire de trouver l'emplacement de la fuite et d'e ﬀ ectuer de petits réglages. 9319205908-01_IM.indb 99319205908-01_IM.indb 9 2023/11/28 9:05:222023/11/28 9:05:22Fr-10 (6) Déchargez l'azote et commencez à enlever le gaz avec une pompe à vide. (7) Ouvrez complètement la vanne du manifold manomètre. (8) Actionnez la pompe à vide et commencez l'aspiration. (9) Vériﬁ ez que le manomètre relève une pression de -0,1 MPa (76 cmHg), actionnez la pompe à vide pendant 30 minutes ou plus pour chaque vanne. (10) À la ﬁ n de l'aspiration, fermez complètement la vanne du manifold manomètre et arrêtez la pompe à vide. (11) Débranchez le ﬂ exible de charge de l'oriﬁ ce de charge de la vanne à 3 voies. (12) Retirez les raccords d'obturation, puis ouvrez totalement les tiges de manœuvre des vannes à 2 voies et à 3 voies à l'aide d'une clé hexagonale. [couple : 6 à 7 N·m (60 à 70 kgf·cm)]. (13) Serrez les raccords d'obturation et le capuchon de l'oriﬁ ce de charge de la vanne à 2 voies et de la vanne à 3 voies au couple spéciﬁ é. Couple de serrage Raccord d'obtura- tion 6,35 mm (1/4 pouce) 20 à 25 N·m (200 à 250 kgf·cm) 9,52 mm (3/8 pouce) 20 à 25 N·m (200 à 250 kgf·cm) 12,70 mm (1/2 pouce) 28 à 32 N·m (280 à 320 kgf·cm) 15,88 mm (5/8 pouce) 30 à 35 N·m (300 à 350 kgf·cm) 19,05 mm (3/4 pouce) 35 à 40 N·m (350 à 400 kgf·cm) Capuchon de l'oriﬁ ce de chargement 10 à 12 N·m (100 à 120 kgf·cm) Capuchon de l'ori- ﬁ ce de chargement Unité extérieure Tuyau de raccordement Raccord d'obturation Flexible de service avec obus de vanne Oriﬁ ce de charge Vanne à 3 voies Clé hexagonale Utilisez une clé hexagonale (4 mm) LO HI Manifold manomètre Pompe à vide Flexible de charge ATTENTION

Ne purgez pas l'air avec du réfrigérant, mais utilisez une pompe à vide pour mettre l'installation sous vide ! L'unité extérieure ne contient pas de réfrigérant supplémentaire pour purger l'air !

Utilisez une pompe à vide, un manifold manomètre et un ﬂ exible de charge pour le R32 exclusivement. L'utilisation de la même pompe à vide pour diﬀ érents réfrigérants peut endommager la pompe à vide ou l'unité. 3.8. Charge supplémentaire AVERTISSEMENT

Lors du déplacement et de l'installation du climatiseur, ne mélangez pas de gaz autre que le réfrigérant spéciﬁ é R32 dans le cycle de réfrigération. Si de l'air ou un autre gaz est introduit dans le cycle de réfrigération, la pression à l'intérieur du cycle augmente pour atteindre une valeur anormalement élevée et provoquer une détérioration de l'appareil, des blessures, etc. Chargez le réfrigérant en suivant les instructions dans “2.5. Quantité de charge supplémentaire”. ATTENTION

Après avoir fait le vide dans le système, ajoutez le réfrigérant.

Ne réutilisez pas de réfrigérant usagé.

Quand vous chargez le réfrigérant R32, utilisez toujours une balance électronique pour la charge de réfrigérant (pour le mesurer par son poids). L’ajout d’une quantité de réfrigérant supérieure à la quantité spéciﬁ ée provoquera une panne.

Quand vous chargez le réfrigérant, tenez compte du léger changement de compo- sition de ses phases gazeuses et liquides, et chargez toujours du côté de sa phase liquide, dont la composition est stable.

Vériﬁ ez si le cylindre en acier dispose ou non d’un siphon installé avant le remplis- sage. (Il y a une indication « doté d’un siphon pour le remplissage du liquide » sur le cylindre en acier.) Méthode de remplissage pour cylindre avec siphon R32 Gaz Liquide Placez le cylindre en position verticale et remplissez-le de liquide. (Il est possible de remplir le liquide sans faire un retournement avec le siphon à l’intérieur.) Méthode de remplissage des autres cylindres R32 Gaz Liquide Retournez-le et remplissez-le de liquide. (Faites attention de ne pas renverser le cylindre.)

Veuillez à bien utiliser les outils spéciaux pour R32(R410A) pour la résistance à la pression et évitez de mélanger les substances impures.

Le bon fonctionnement de l'unité n'est pas garanti si les longueurs de tuyau sont supérieures aux longueurs maximum spéciﬁ ées.

Assurez-vous de refermer la valve après le chargement du réfrigérant. Autrement, le compresseur pourrait chuter.

Évitez que trop de réfrigérant ne se répande dans l’air. Une libération excessive est interdite par la loi de collecte et de destruction du fréon. 3.9. Câblage électrique AVERTISSEMENT

Les connexions électriques doivent être eﬀ ectuées par une personne qualiﬁ ée et conformément aux spéciﬁ cations. La tension nominale de ce produit est de 230 V CA, 50 Hz. La plage de fonctionnement doit être comprise entre 198 et 264 V.

Avant de brancher les ﬁ ls, vériﬁ ez que la tension est coupée.

Ne touchez jamais des composants électriques immédiatement après la coupure de l'alimentation. Un choc électrique pourrait se produire. Après avoir coupé le courant, patientez 10 minutes ou plus avant de toucher des composants électriques.

Utilisez un circuit d'alimentation dédié. Un circuit électrique de trop faible capacité ou un câblage exécuté de façon incorrecte peut provoquer chocs électriques ou des incendies.

Veillez à installer un disjoncteur de fuite à la terre. Sinon, vous risquez de provoquer un choc électrique ou un incendie.

Un disjoncteur doit être installé à l'aide d'un câblage permanent. Utilisez toujours un circuit capable de déclencher tous les pôles du câblage et ayant une distance d'isolation d'au moins 3 mm entre les contacts de chaque pôle.

Utilisez les câbles et les câbles d'alimentation dédiés. Une utilisation inappro- priée pourrait provoquer un choc électrique ou un incendie suite à une mauvaise connexion, une isolation insuﬃ sante ou une surtension.

Ne modiﬁ ez pas le câble d'alimentation, n'utilisez pas de rallonge ni de dérivation. Une utilisation inappropriée pourrait provoquer un choc électrique ou un incendie suite à une mauvaise connexion, une isolation insuﬃ sante ou une surtension.

Branchez le câble connecteur fermement aux bornes. Vériﬁ ez que les câbles raccordés aux bornes ne sont soumis à aucune force mécanique. Une installation défectueuse peut provoquer un incendie.

Utilisez des cosses à anneau et serrez les vis des bornes selon les couples indi- qués, sinon une surchauﬀ e anormale pourrait se produire et provoquer de graves dommages à l'intérieur de l'appareil.

Veillez à bien ﬁ xer la portion isolante du câble connecteur avec le collier pour câble. Un isolant de câble endommagé peut provoquer un court-circuit.

Fixez les câbles aﬁ n qu’ils n’entrent pas en contact avec les tuyaux (en particulier du côté haute pression). Veillez à ce que le câble d’alimentation et le câble de trans- mission n’entrent pas en contact avec les vannes (gaz).

N’installez jamais de condensateur d’amélioration du facteur de puissance. Le condensateur pourrait surchauﬀ er au lieu d'améliorer le facteur de puissance.

Assurez-vous de réaliser les travaux de mise à la terre. Ne raccordez pas les câbles de terre à un tuyau de gaz, à un tuyau d'eau, à un paratonnerre ou au câble de terre d'un téléphone.

En cas de fuite de gaz, le raccordement à un tuyau de gaz peut entrainer un incendie ou une explosion.

Le raccordement à un tuyau d'eau n'est pas une méthode de mise à la terre eﬃ cace si un tuyau en PVC est utilisé.

Le raccordement au ﬁ l de mise à la terre d'un téléphone ou à un paratonnerre peut augmenter dangereusement le potentiel électrique en cas d'éclairs.

Une mise à la terre incorrecte peut provoquer des chocs électriques.

Installez solidement le couvercle du boîtier électrique sur l’appareil. Une ﬁ xation in- correcte du panneau de service risque de provoquer de graves accidents, tels qu'un choc électrique ou un incendie, suite à la pénétration de poussière ou d'eau.

Ne raccordez pas l’alimentation C.A. au bornier de la ligne de transmission. Un mauvais câblage peut endommager l’ensemble du système.

Avant toute opération d'entretien sur l'unité, mettez l'interrupteur d'alimentation sur OFF. Ensuite, ne touchez pas les composants électriques pendant 5 minutes en raison du risque de choc électrique.

Veillez à bien eﬀ ectuer le travail de raccordement à la terre. Une mise à la terre incorrecte peut provoquer des chocs électriques. 9319205908-01_IM.indb 109319205908-01_IM.indb 10 2023/11/28 9:05:222023/11/28 9:05:22Fr-11 ATTENTION

La capacité d'alimentation électrique primaire est destinée au climatiseur et n'inclut pas l'utilisation simultanée d'autres appareils.

Si la tension électrique n’est pas adéquate, contactez votre compagnie électrique.

Installez un disjoncteur à un emplacement non exposé aux températures élevées. Si la température autour du disjoncteur est trop élevée, l'intensité à laquelle le disjoncteur se coupe peut diminuer.

Si vous utilisez un disjoncteur en cas de fuite à la terre conçu spécialement pour la protection contre les défauts à la terre, assurez-vous d'installer un commutateur à fusible ou un disjoncteur.

Ce système utilise un inverseur, ce qui signiﬁ e que l’on doit utiliser un disjoncteur de mise à la terre pouvant traiter des harmoniques aﬁ n d’empêcher un dysfonctionne- ment du disjoncteur de mise à la terre lui-même.

N'utilisez pas de câblage électrique de croisement pour l'unité extérieure.

Si la température autour du disjoncteur est trop élevée, l'intensité à laquelle le disjoncteur se coupe peut diminuer.

Quand le tableau électrique est installé à l'extérieur, placez-le dans un cabinet verrouillable pour que personne ne puisse y accéder facilement.

Commencez les travaux de câblage après la fermeture du commutateur de dériva- tion et le coupe-circuit de surtension.

Le câble de transmission entre l'unité intérieure et l'unité extérieure est de 230 V.

Assurez-vous de ne pas débrancher le câblage d'alimentation et le câblage de raccordement du capteur du thermistor etc. Le compresseur peut tomber en panne s'il est actionné avec ces câblages débranchés.

Ne dépassez jamais la longueur maximale du câble de raccordement. Une longueur supérieure à la longueur maximale peut provoquer un dysfonctionnement.

Ne démarrez pas le fonctionnement avant le chargement complet du réfrigérant. Le compres- seur tombera en panne s'il est actionné avec le chargement complet du tuyau de réfrigérant.

L'électricité statique présente dans le corps humain peut endommager la carte de circuit imprimé lorsque vous la manipulez pour conﬁ gurer l'adresse, etc. Tenez compte des points suivants. Raccordez l'unité intérieure, l'unité extérieure et l'équipement en option à la terre. Coupez l'alimentation électrique (disjoncteur). Touchez la partie métallique (la partie non peinte du boîtier de commande, par exemple) de l'unité intérieure ou extérieure pendant 10 secondes minimum. Éva- cuez l'électricité statique de votre corps. Ne touchez jamais la borne ou le motif de la carte de circuit imprimé.

Faites attention à ne pas produire d'étincelles en respectant les indication suivantes lors de l'utilisation d'un réfrigérant inﬂ ammable. - N'enlevez pas le fusible quand l'appareil est sous tension. - Ne débranchez pas la ﬁ che de la prise murale et du câblage quand l'appareil est sous tension. - Il est recommandé de placer la connexion de sortie en hauteur. Placez les cordons de manière à ce qu'ils ne s'emmêlent pas.

Conﬁ rmez le nom de modèle de l'unité intérieure avant d'eﬀ ectuer le raccordement. Si l'unité intérieure n'est pas compatible avec du R32, un signal s'aﬃ che, et il n'est pas possible d'utiliser l'unité.

N'attachez pas ensemble le câble d'alimentation électrique et le câble de raccordement.

Raccordement du câblage à la borne

Lorsque vous retirez le revêtement d'un câble de sortie, utilisez toujours un outil spécial (un outil à dénuder par exemple). Si vous ne disposez pas d'outil spécial, retirez délicatement le revêtement à l'aide d'un couteau ou autre. Fil de terre Câble d'alimenta- tion ou Câble de raccordement 60 mm 75 mm Raccordement du câblage à la borne Précautions pour le raccordement du câble (1) Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans la ﬁ gure pour eﬀ ectuer le raccordement au bornier. (2) Fixez solidement les bornes à sertir aux ﬁ ls à l'aide d'un outil approprié de ma- nière à ce que les ﬁ ls ne puissent pas se détacher. (3) Utilisez les ﬁ ls spéciﬁ és, raccordez-les solidement et ﬁ xez-les de manière à ne pas exercer de tension sur les bornes. (4) Utilisez un tournevis approprié pour serrer les vis des bornes. N'utilisez pas un tournevis trop petit car il pourrait endommager la tête des vis et empêcher leur serrage correct. (5) Ne serrez pas trop fort les vis des bornes car elles pourraient casser. (6) Reportez-vous au tableau ci-dessous pour les couples de serrage des vis des bornes. Dénudage : 10mm Câble Borniers Borne à sertir Manchon Câble Borne à sertir Vis avec ron- delle spéciale Vis avec rondelle spéciale Borne à sertir Couple de serrage [N·m (kgf·cm)] Vis M4 1,2 à 1,8 (12 à 18)

Unité extérieure (1) Retrait du couvercle du commutateur

Retirez les vis de ﬁ xa- tion.

Soulevez le couvercle du commutateur, puis tirez-le vers l'extérieur pour le retirer. Crochet Couvercle du commutateur Vis (2) Raccordez le câble d'alimentation électrique et le câble de raccordement au bornier. Attachez le câble d'ali- mentation et le câble de raccordement avec un serre-câble. ALIMENTATION

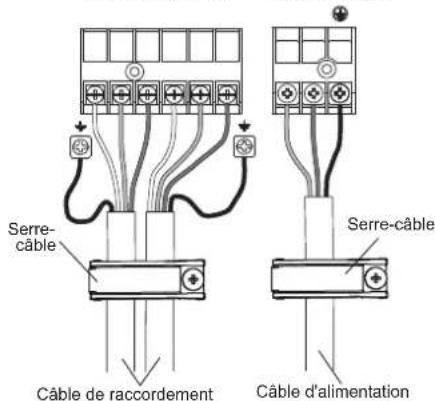

Serre- câble Serre-câble Câble de raccordement Câble d'alimentation (3) Comme illustré, tirez le câble d'alimentation et le câble de raccor- dement. Câble d'alimentation Câble de raccordement (4) Installez le couvercle du commutateur. Couvercle du commutateur 9319205908-01_IM.indb 119319205908-01_IM.indb 11 2023/11/28 9:05:222023/11/28 9:05:22Fr-12

4. TEST DE FONCTIONNEMENT

La méthode de test de fonctionnement peut être diﬀ érente selon l'unité intérieure raccor- dée. Consultez le manuel d'installation fourni avec chaque unité intérieure. ATTENTION

Branchez toujours le courant 12 heures avant la mise en marche aﬁ n de protéger le compresseur.

Eﬀ ectuez le TEST DE FONCTIONNEMENT (TEST RUN) conformément au manuel d'installation de l'unité intérieure

(1) Le fonctionnement de chaque touche de la télécommande est-il normal ? (2) Tous les témoins s'allument-ils normalement ? (3) Le volet d'orientation de l'air fonctionne-t-il normalement ? (4) La vidange est-elle normale ? (5) Y a-t-il un bruit anormal et des vibrations pendant le fonctionnement ?

(1) Y a-t-il un bruit anormal et des vibrations pendant le fonctionnement ? (2) Le bruit, le vent ou l'eau de vidange de l'unité vont-il perturber les voisins ? (3) Y a-t-il des fuites de gaz ?

Ne faites pas fonctionner le climatiseur en mode de test de fonctionnement pendant longtemps.

Pour la méthode de fonctionnement, reportez-vous au mode d'emploi et eﬀ ectuez le contrôle de fonctionnement.

Déterminez l'épaisseur du matériel d'isolation en vous référant au Table A. Table A, Choix de l'isolant [pour utiliser un matériau isolant au coeﬃ cient de conduction inférieur ou égal à 0,040 W/(m·k)] Humidité relative [mm (po.)] Matériau isolant Épaisseur minimum [mm] 70% ou plus 75% ou plus 80% ou plus 85% ou plus Diamètre du tuyau 6,35 (1/4) 8 10 13 17 9,52 (3/8) 9 11 14 18 12,70 (1/2) 10 12 15 19 15,88 (5/8) 10 12 16 20 19,05 (3/4) 10 13 16 21

Si la température ambiante et l'humidité relative dépassent 32 °C, augmentez le niveau d'isolation thermique des tuyaux réfrigérants.

Pour éviter de décharger du réfrigérant dans l'atmosphère au moment de changer l'unité d'emplacement ou de la mettre au rebut, récupérez le réfrigérant en eﬀ ectuant l'opéra- tion de refroidissement ou l'opération de refroidissement forcé en suivant la procédure suivante. (Quand l'opération de refroidissement ne peut pas démarrer en hiver ou autre, démarrez l'opération de refroidissement forcé.) (1) Eﬀ ectuez la purge de l'air du ﬂ exible de charge en raccordant le ﬂ exible de charge du manifold manomètre à l'oriﬁ ce de charge de la vanne à 3 voies (UNITÉ A et UNITÉ B) et en ouvrant légèrement la vanne de basse pression. (2) Fermez complètement la tige de manœuvre de la vanne à 2 voies (UNITÉ A et UNITÉ B). (3) Démarrez l'opération de refroidissement ou suivez l'opération de refroidissement forcé. (UNITÉ A et UNITÉ B). Si vous utilisez la télécommande, appuyez sur la touche TEST DE FONCTIONNEMENT (TEST RUN) après avoir démarré l'opération de refroidisse- ment avec la télécommande. Le témoin de fonctionnement et le témoin de minuterie commencent à clignoter simultanément pendant le test de fonctionnement. Si vous utilisez la touche MANUEL AUTO (MANUAL AUTO) de l'unité intérieure (si vous avez perdu la télécommande ou autre.) Continuez à appuyer sur la touche MANUEL AUTO (MANUAL AUTO) de l'unité intérieure pendant plus de 10 secondes. (L'opération de refroidissement forcé ne peut pas démarrer si la touche MANUEL AUTO (MANUAL AUTO) n'est pas maintenue enfoncée pendant plus de 10 secondes.) (4) Fermez la tige de manœuvre de la vanne à 3 voies (UNITÉ A et UNITÉ B) quand le relevé du manomètre indique 0,05~0 Mpa (0,5~0 kg/cm

(5) Arrêtez le fonctionnement. (UNITÉ A et UNITÉ B). Appuyez sur la touche « MARCHE/ ARRÊT (START/STOP) » de la télécommande pour arrêter le fonctionnement. Appuyez sur la touche MANUEL AUTO (MANUAL AUTO) si vous arrêtez le fonctionne- ment depuis l'unité intérieure. (Il n'est pas nécessaire de maintenir la touche enfoncée pendant plus de 10 secondes.) ATTENTION

Pendant l'opération d'aspiration, veillez à ce que le compresseur soit hors tension avant de déposer la tuyauterie de réfrigérant. Ne retirez pas le tuyau de raccordement lorsque le compresseur fonctionne avec une vanne 2 ou 3 voies ouverte. Ceci peut générer une pression anormale dans le cycle de réfrigération pouvant provoquer une détérioration de l'appareil, voire des blessures. 9319205908-01_IM.indb 129319205908-01_IM.indb 12 2023/11/28 9:05:222023/11/28 9:05:22

Assistant notice

En attente de votre message

Informations produit

Marque : FUJITSU

Modèle : AOEG14KBCA2

Catégorie : Climatisation
