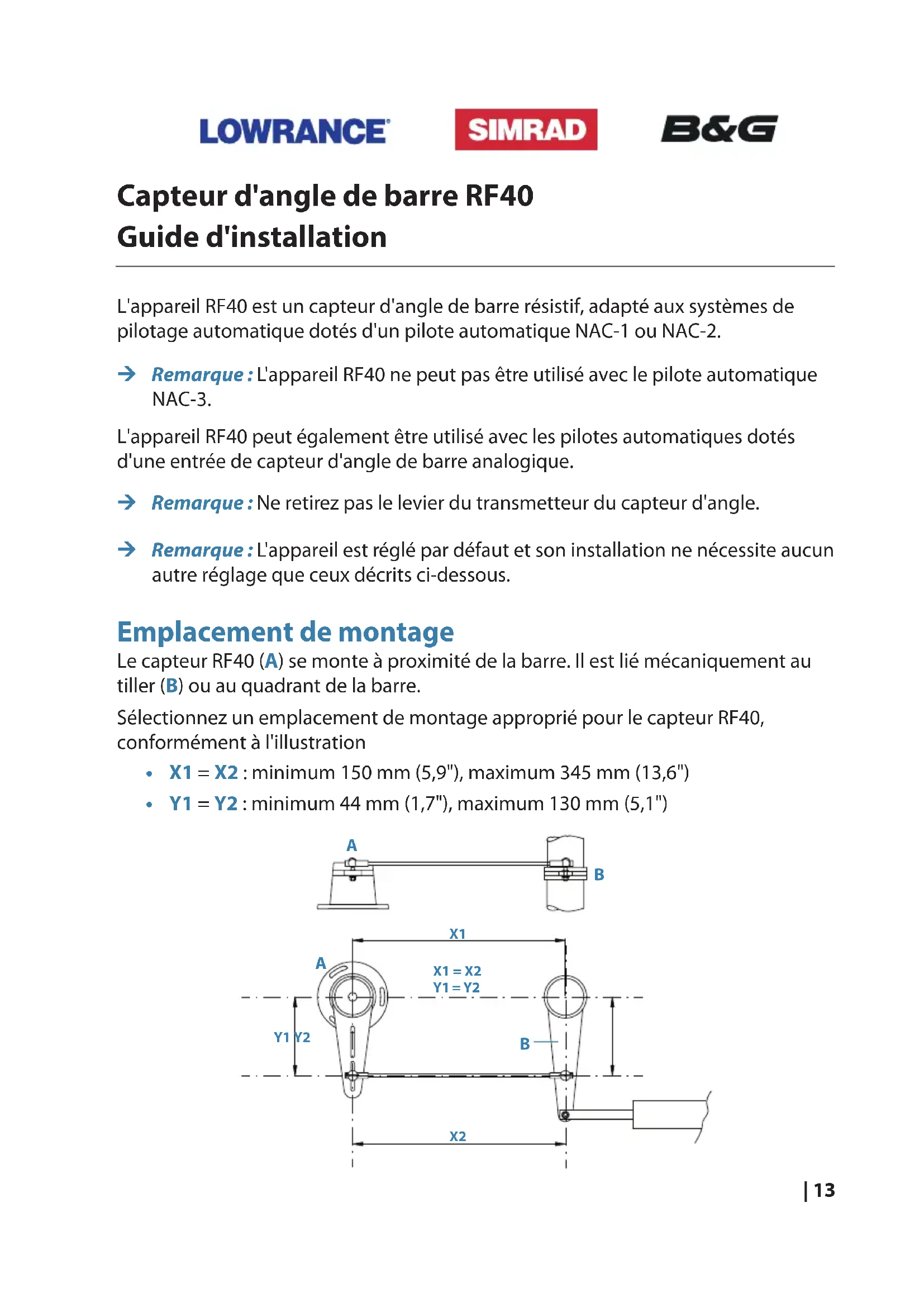

| 13 Capteur d'angle de barre RF40 Guide d'installation L'appareil RF40 est un capteur d'angle de barre résistif, adapté aux systèmes de pilotage automatique dotés d'un pilote automatique NAC-1 ou NAC-2. ¼ Remarque: L'appareil RF40 ne peut pas être utilisé avec le pilote automatique NAC-3. L'appareil RF40 peut également être utilisé avec les pilotes automatiques dotés d'une entrée de capteur d'angle de barre analogique. ¼ Remarque: Ne retirez pas le levier du transmetteur du capteur d'angle. ¼ Remarque: L'appareil est réglé par défaut et son installation ne nécessite aucun autre réglage que ceux décrits ci-dessous. Emplacement de montage Le capteur RF40 (A) se monte à proximité de la barre. Il est lié mécaniquement au tiller (B) ou au quadrant de la barre. Sélectionnez un emplacement de montage approprié pour le capteur RF40, conformément à l'illustration

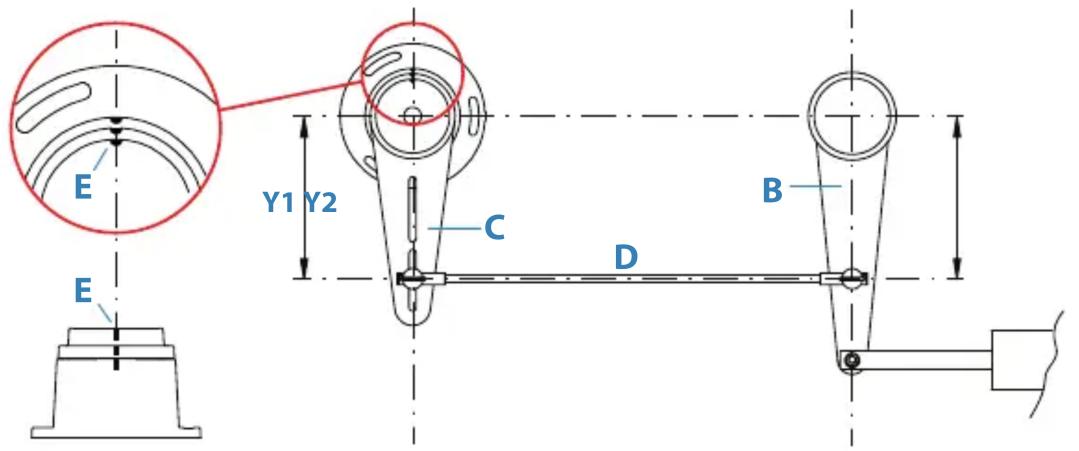

B14 | Installation Le levier du capteur RF40 (C) comporte deux logements réservés à la liaison du transmetteur (D). Les logements permettent une exibilité optimale pour permettre le raccord des liaisons mécaniques1:1.

1. Faites tourner le gouvernail pour placer le tiller de la barre (B) en position

centrale (approximativement)

2. Montez le capteur RF40 sur une plate-forme adaptée

• Si nécessaire: - Ajoutez un matériau de blocage sous l'appareil RF40 pour régler la hauteur du levier du transmetteur an qu'il soit au même niveau que le tiller de la barre - Réduisez la longueur de la tige du transmetteur (D) pour placer le capteur d'angle près de la barre

3. Faites pivoter le levier de l'appareil RF40 sur sa position centrale

• Les marques (E) indiquées sur l'appareil et sur le levier doivent être alignées

4. Faites pivoter l'appareil RF40 pour que le levier de la barre soit parallèle au tiller

5. Si possible, réglez la liaison du transmetteur sur la limite inférieure du logement

6. Percez et appuyez sur le tiller de la barre an que la dimension Y2 soit égale à la

7. Fixez le joint sphérique sur le tiller de la barre et connectez la tige du

transmetteur au joint sphérique sur le tiller de la barre

8. Serrez les vis de montage de l'appareil RF40 et du joint sphérique de la tige du

9. Observez le capteur d'angle pendant qu'une personne fait tourner le gouvernail

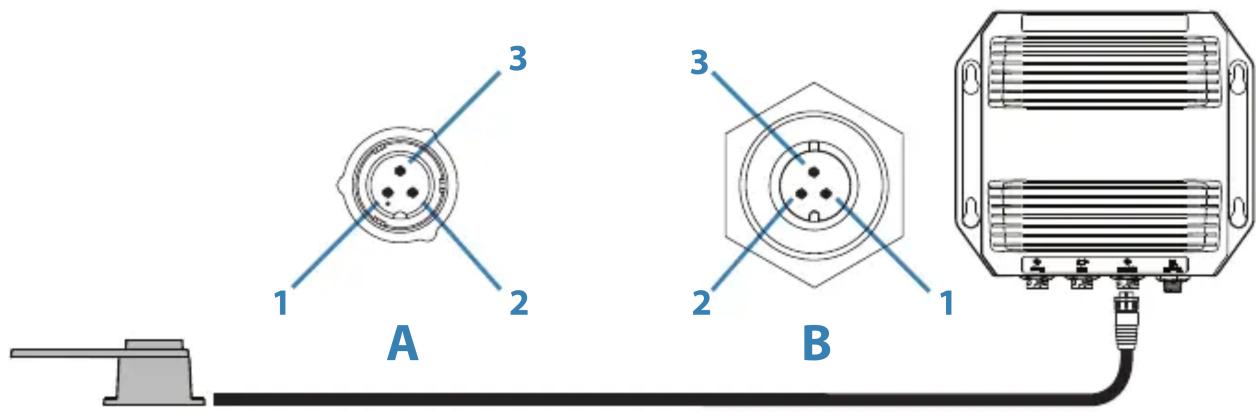

sur la totalité de la barre de gauche à droite, et vériez que la liaison mécanique fonctionne librement.| 15 Câblage L'appareil RF40 est équipé d'un câble de 15m (49pieds) et d'un connecteur (A). Il se connecte à la prise à troisbroches du capteur d'angle de barre du pilote automatique NAC-1 ou NAC-2 (B). A B

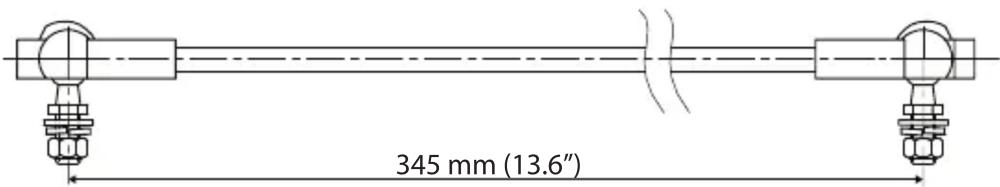

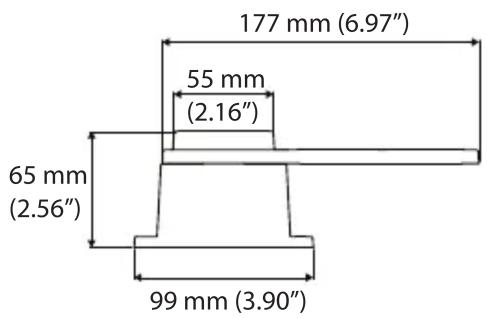

Fonction Couleur 1 +5VCC Rouge Fonction Couleur 2 Signal Jaune 3 -0VCC Noir Schémas dimensionnels RF40 177 mm (6.97”)55 mm(2.16”)99 mm (3.90”)65 mm(2.56”) Liaison du transmetteur 345 mm (13.6”)16 | Composant 20193454 Liaison du transmetteur Caractéristiques techniques ¼ Remarque: La liste actualisée des spécications est disponible à l'adresse suivante: www.simrad-yachting.com Physique Dimensions Voir l'illustration Poids 0,5kg (1,1lbs) Matériel Arnite T06 200 PBT Distance de sécurité au compas 1,0m (3,1pieds) Montage Horizontal, vertical ou à l'envers Câble 15m (49pieds) avec connecteur Liaison du transmetteur Acier inoxydable 345mm (13,6") avec 2joints sphériques Électricité Tension d'alimentation 5 VCC Consommation électrique 2,5mW Environnement Température de fonctionnement -25 à +55°C (-13 à +130°F) Température de stockage -30 à +70°C (-22 à 158°F) Indice d'étanchéité IP56 H5000 Angle de barre +/- 120degrés Signal de sortie 0 à 5V CC Valeur de résistance 10000ohms Précision +/- 0,25° à +/- 5°, sinon +/-0,5° Répétabilité +/- 0,1° *988-12046-001*
