RDM S4 - Support mural Ridem - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Ridem
Modèle	RDM S4
Compatibilité VESA	100x100 mm à 400x400 mm
Poids maximal du téléviseur	30 kg
Matériau	Acier
Dimensions du support (L x H x P)	380 x 250 x 25 mm
Poids du support	1,5 kg
Type de fixation	Fixe (sans inclinaison ni rotation)
Distance au mur	30 mm
Vis fournies	MA, MB, MC, rondelles MD
Installation	Fixation murale avec chevilles et vis (non fournies selon mur)
Sécurité	Vis de sécurité et crochets verrouillables
Garantie	Consulter le site www.ridem.eu
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Réparabilité	Pas de pièces détachées disponibles, support non réparable
Informations générales	Pour plus d'informations, visitez www.ridem.eu

FOIRE AUX QUESTIONS - RDM S4 Ridem

Comment vérifier la compatibilité VESA de mon téléviseur ?

Mesurez la distance horizontale et verticale entre les trous au dos du téléviseur. Cette distance doit correspondre à une norme VESA (par exemple 200x200 mm). Le support RDM S4 est compatible avec les tailles de 100x100 mm à 400x400 mm.

Quel est le poids maximal supporté par le RDM S4 ?

Le poids maximal recommandé est de 30 kg. Assurez-vous que votre téléviseur ne dépasse pas cette limite pour garantir une fixation sécurisée.

Le support RDM S4 permet-il d'incliner ou de pivoter le téléviseur ?

Non, le RDM S4 est un support mural fixe. Il ne permet ni inclinaison ni rotation. Le téléviseur reste parallèle au mur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis (cruciforme ou plat selon les vis), et d'une clé pour les vis de sécurité. Les vis MA-MB-MC et rondelles MD sont fournies.

Comment fixer les supports verticaux sur le téléviseur ?

Placez les deux supports verticaux (S4) à l'arrière du téléviseur et vissez-les dans les trous VESA en utilisant les vis adaptées (MA, MB ou MC) et les rondelles (MD). Consultez la figure dans la notice pour le positionnement correct.

Comment accrocher le téléviseur au support mural ?

Retirez d'abord les deux vis de sécurité et soulevez les crochets. Accrochez le téléviseur (P3) au support mural (P2) en le centrant. Ensuite, fermez les crochets et revissez les vis de sécurité pour verrouiller l'ensemble.

Le mur doit-il être en béton ou en placoplâtre ?

Le support peut être fixé sur un mur en béton, brique ou placoplâtre, à condition d'utiliser des chevilles adaptées (non fournies). Pour les cloisons creuses, utilisez des chevilles à bascule ou Molly. En cas de doute, contactez un professionnel.

Puis-je réutiliser le support si je change de téléviseur ?

Oui, tant que le nouveau téléviseur respecte les normes VESA (100x100 à 400x400) et ne dépasse pas 30 kg. Vous devrez peut-être changer les vis si les pas de vis sont différents.

Le support est-il livré avec des chevilles pour le mur ?

Non, les chevilles et vis pour la fixation murale ne sont pas fournies. Adaptez-les en fonction de la nature de votre mur. Le kit comprend uniquement les vis pour le téléviseur (MA, MB, MC) et les rondelles.

Où trouver la notice complète et les conditions de garantie ?

La notice complète est disponible en téléchargement gratuit sur notre site. Pour les conditions de garantie et plus d'informations, consultez www.ridem.eu.

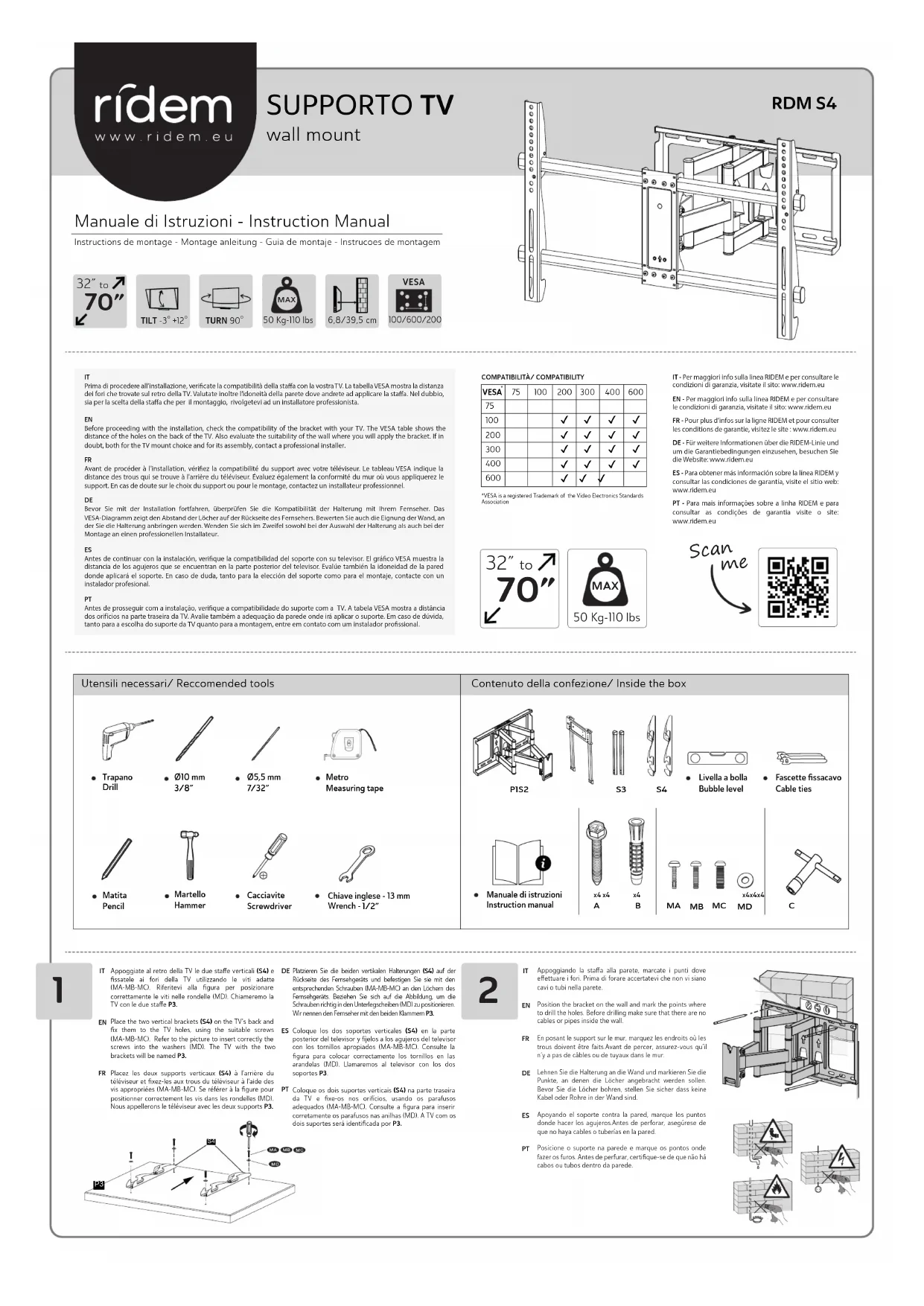

MODE D'EMPLOI RDM S4 Ridem

Avant de procéder à l'installation, vérifiez la compatibilité du support avec votre téléviseur. Le tableau VESA indique la distance des trous qui se trouve à l'arrière du téléviseur. Évaluez également la conformité du mur où vous appliquerez le support. En cas de doute sur le choix du support ou pour le montage, contactez un installateur professionnel.

DE

FR - Pour plus d'infos sur la ligne RIDEM et pour consulter les conditions de garantie, visitez le site : www.ridem.eu

IT Appoggiate al retro della TV le due staffe verticali (S4) e fissatele ai fori della TV utilizzando le viti adatte (MA-MB-MC). Riferitevi alla figura per posizionare correttamente le viti nelle rondelle (MD). Chiameremo la TV con le due staffe P3.
EN Place the two vertical brackets (S4) on the TV's back and fix them to the TV holes, using the suitable screws (MA-MB-MC). Refer to the picture to insert correctly the screws into the washers (MD). The TV with the two brackets will be named P3.
FR Placez les deux supports verticaux (S4) à l'arrière du téléviseur et fixez-les aux trous du téléviseur à l'aide des vis appropriées (MA-MB-MC). Se référer à la figure pour positionner correctement les vis dans les rondelles (MD). Nous appellerons le téléviseur avec les deux supports P3.

FR 1 Retirez les vis de sécurité et soulevez les crochets. 2 Accrochez le téléviseur (P3) au support (P2) en le positionnant au centre.
3 Fermez les crochets et serrez les deux vis de sécurité
