MIA-82 - Haut-parleur Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte colonne passive
Marque	Ecler
Modèle	MIA-82
Catégorie	Haut-parleur
Nombre de haut-parleurs	8 x 2,5"
Puissance RMS	150 W
Impédance sélectionnable	16 Ω / 64 Ω
Indice de protection	IP44
Matériau du boîtier	Aluminium monobloc
Couleurs disponibles	Noir (RAL9005), Blanc (RAL9003)
Type de support mural	HANDY (orientable et inclinable)
Connecteurs	Euroblock INPUT et STACK
Utilisation extérieure	Oui (indice IP44)
Amplificateur recommandé	300 W RMS
Haute impédance	Compatible en 64 Ω pour lignes 100V/70V
Réglage d'impédance	Sélecteur derrière le logo (sans retirer la grille)
Garantie	Consulter www.ecler.com
Nettoyage	Chiffon doux sec ou légèrement humide (eau et savon neutre)
Fonction de renvoi	Oui (STACK)
Installation murale	Support inclus
Accessoires inclus	Support mural HANDY, 2 connecteurs Euroblock, guide de prise en main, carte de garantie
Sécurité	Mise à la terre obligatoire via le câble d'alimentation

FOIRE AUX QUESTIONS - MIA-82 Ecler

Comment sélectionner l'impédance de l'enceinte MIA-82 ?

L'impédance se règle à l'aide d'un sélecteur à 2 positions situé derrière le logo de la grille avant, sans avoir à retirer la grille. Vous pouvez choisir entre 16 Ω et 64 Ω selon le nombre d'enceintes connectées en parallèle.

Puis-je utiliser la MIA-82 avec un amplificateur haute impédance ?

Oui, la MIA-82 peut être connectée à un amplificateur haute impédance si elle est réglée sur 64 Ω. Elle est alors considérée comme une enceinte de 160 W sur ligne 100 V et de 80 W sur ligne 70 V.

Comment installer le support mural HANDY fourni ?

Le support HANDY permet de régler la hauteur de l'enceinte le long de la colonne et offre une orientation horizontale et une inclinaison. Vissez solidement le support au mur avec des chevilles adaptées, puis accrochez l'enceinte à la hauteur désirée.

Quelle section de câble utiliser pour la connexion ?

Pour des distances jusqu'à 10 m, utilisez une section d'au moins 2,5 mm². Pour des distances plus longues, optez pour du 4 ou 6 mm². La formule Section (mm²) = Longueur (m) / Impédance (Ω) permet de calculer la section nécessaire pour une perte de 4 %.

Comment nettoyer l'enceinte MIA-82 ?

Nettoyez l'enceinte avec un chiffon propre, doux et sec, ou légèrement humidifié avec de l'eau et du savon liquide neutre. Essuyez ensuite avec un chiffon sec. N'utilisez jamais d'alcool, de benzine ou de solvants abrasifs.

La MIA-82 est-elle adaptée à une utilisation en extérieur ?

Oui, grâce à son indice de protection IP44, la MIA-82 résiste aux projections d'eau et est adaptée à une utilisation en extérieur, mais elle ne doit pas être immergée.

Que faire si l'enceinte ne fonctionne pas ?

Vérifiez d'abord les connexions et le réglage d'impédance. Assurez-vous que l'amplificateur est allumé et que le câblage est correct. Si le problème persiste, contactez le service technique agréé Ecler.

Puis-je connecter plusieurs enceintes en parallèle ?

Oui, grâce au connecteur STACK, vous pouvez relier plusieurs MIA-82 en parallèle. Veillez à respecter l'impédance totale de charge par rapport à votre amplificateur. Le sélecteur d'impédance permet d'adapter le nombre d'enceintes.

Quelle puissance d'amplificateur est recommandée pour la MIA-82 ?

L'amplificateur recommandé doit fournir une puissance RMS de 300 W pour exploiter pleinement les performances de l'enceinte.

Où trouver les fichiers EASE pour la modélisation acoustique ?

Les fichiers EASE sont disponibles sur le site officiel d'Ecler, dans la section support ou produit. Vous pouvez également contacter le distributeur ou utiliser le formulaire de contact sur www.ecler.com.

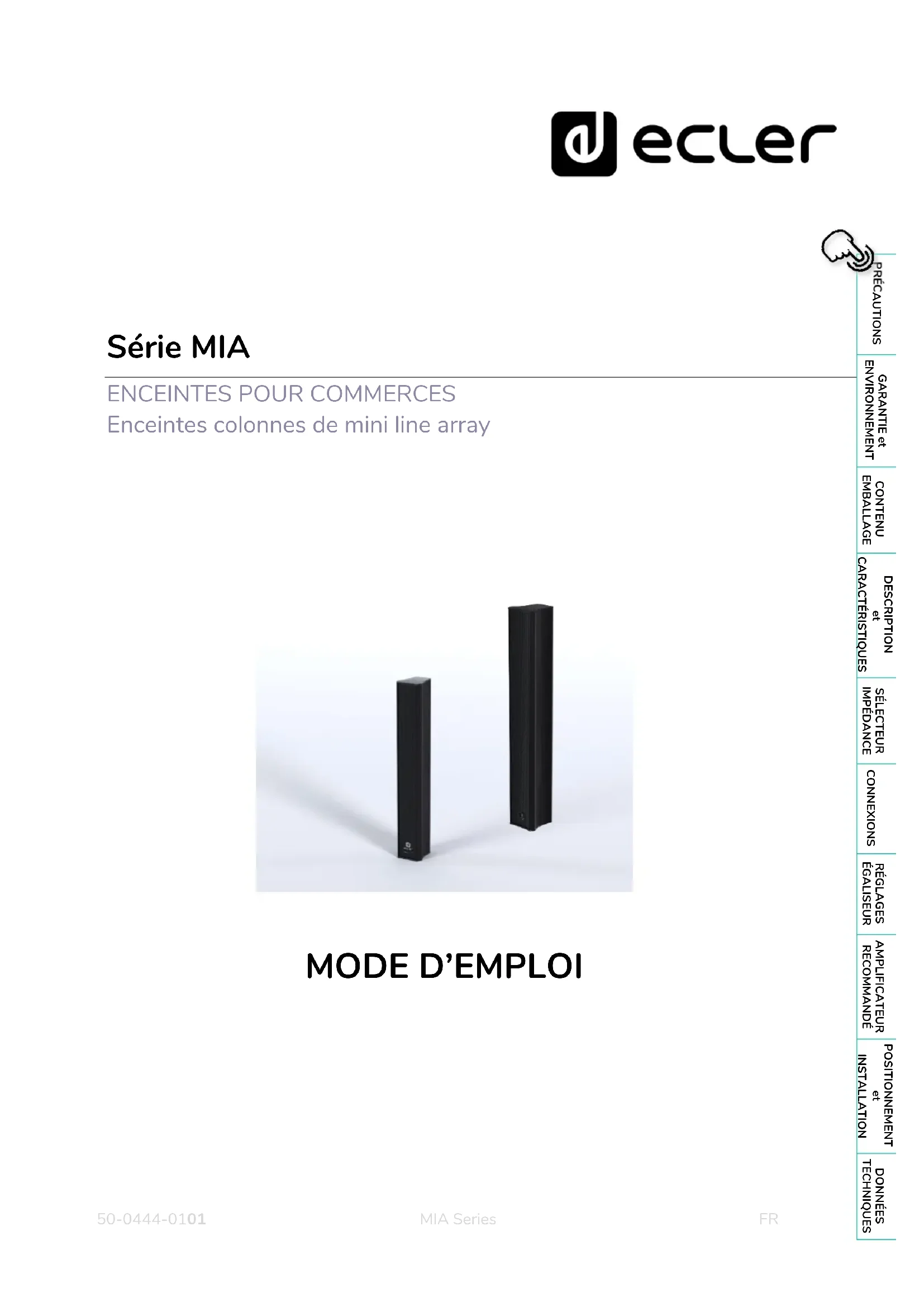

MODE D'EMPLOI MIA-82 Ecler

4.1 Caractéristiques principales....6

1. SÉLECTEUR D'IMPÉDANCE....7
2. CONNEXIONS......8

6.1 Amplificateurs à haute impédance....8
6.2 Schéma des connexions....9

1. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR)....10

2. AMPLIFICATEUR RECOMMANDÉ....10

3. POSITIONNEMENT et INSTALLATION....10

9.1 Positionnement....10
9.2 Installation....10

9.2.1 MIA-81: Schéma d'installation du support mural FLATY 11
9.2.2 MIA-82: Installation du support mural HANDY....12
9.2.3 Assemblage réunissant 2 unités MIA avec le support mural FLATY....14

10.1 Caractéristiques techniques....15

10.1.1 MIA-81....15
10.1.2 MIA-82....16

10.2 Schéma avec cotes .... 17

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant) : Les bornes marquées du symbole « 7 » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

AVERTISSEMENT : Les produits Ecler ont une longue durée de vie, de plus de 10 ans. Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

1.2 Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez-le uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
16. Une partie de l'étiquetage du produit se trouve à la base du produit.
17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

1.3 Nettoyage

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu'il ne pénètre jamais d'eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

2. GARANTIE et ENVIRONNEMENT

Merci d'avoir choisi notre appareil Ecler de la série MIA ! Nous apprécions votre confiance.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

Ecler s'engage pleinement à préserver de l'environnement et l'équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO₂. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale.

Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris l'emballage, et les a atténués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

• 1 enceinte de la série MIA.
• 1 support mural « FLATY » pour MIA-81, ou
• 1 support mural « HANDY » pour MIA-82
• 2 connecteurs Euroblock.
• Guide de prise en main
- Carte de garantie.

4. DESCRIPTION et CARACTÉRISTIQUES

La série MIA bénéficient d'un design élégant, unique et compact, avec une coque en aluminium d'une seule pièce pour réduire les vibrations des composants.

La MIA-81 comprend 8 haut-parleurs de 1,5" pour une puissance RMS de 40 W et la MIA-82 8 haut-parleurs de 2,5" pour une puissance RMS de 150 W. Les deux colonnes se comportent comme un mini line array avec 8 haut-parleurs par colonne et peuvent fonctionner en 16 Ω ou 64 Ω en réglant leur sélecteur derrière le logo de la grille.

La série MIA est disponible en noir et en blanc et est conforme à la norme IP44 pour les utilisations en extérieur.

En outre, un support mural en acier inoxydable est inclus pour permettre le réglage de la hauteur sur n'importe quel point le long de la colonne. La MIA-81 comprend le support « FLATY » qui permet de monter la colonne contre un mur, et la MIA-82 le support mural « HANDY », incroyablement polyvalent, qui permet à la fois de la tourner et de l'incliner afin de l'orienter efficacement.

4.1 Caractéristiques principales

• Enceinte colonne passive à monter en surface.
• Mini line array à 8 woofers de 1,5".
• Impédance de 64 Ω ou 16 Ω, réglable avec le sélecteur caché derrière le logo.
• Enceinte compacte monobloc non résonante en aluminium
• Sortie de renvoi
• Fixation FLATY pour accrocher la colonne au mur (MIA-81).
• Fixation murale polyvalente HANDY, orientable horizontalement et inclinable (MIA-82).
• Indice IP44 de protection contre les intempéries.
• Existe en noir (RAL9005) et en blanc (RAL9003).
  • Fichiers EASE disponibles.

5. SÉLECTEUR D'IMPÉDANCE

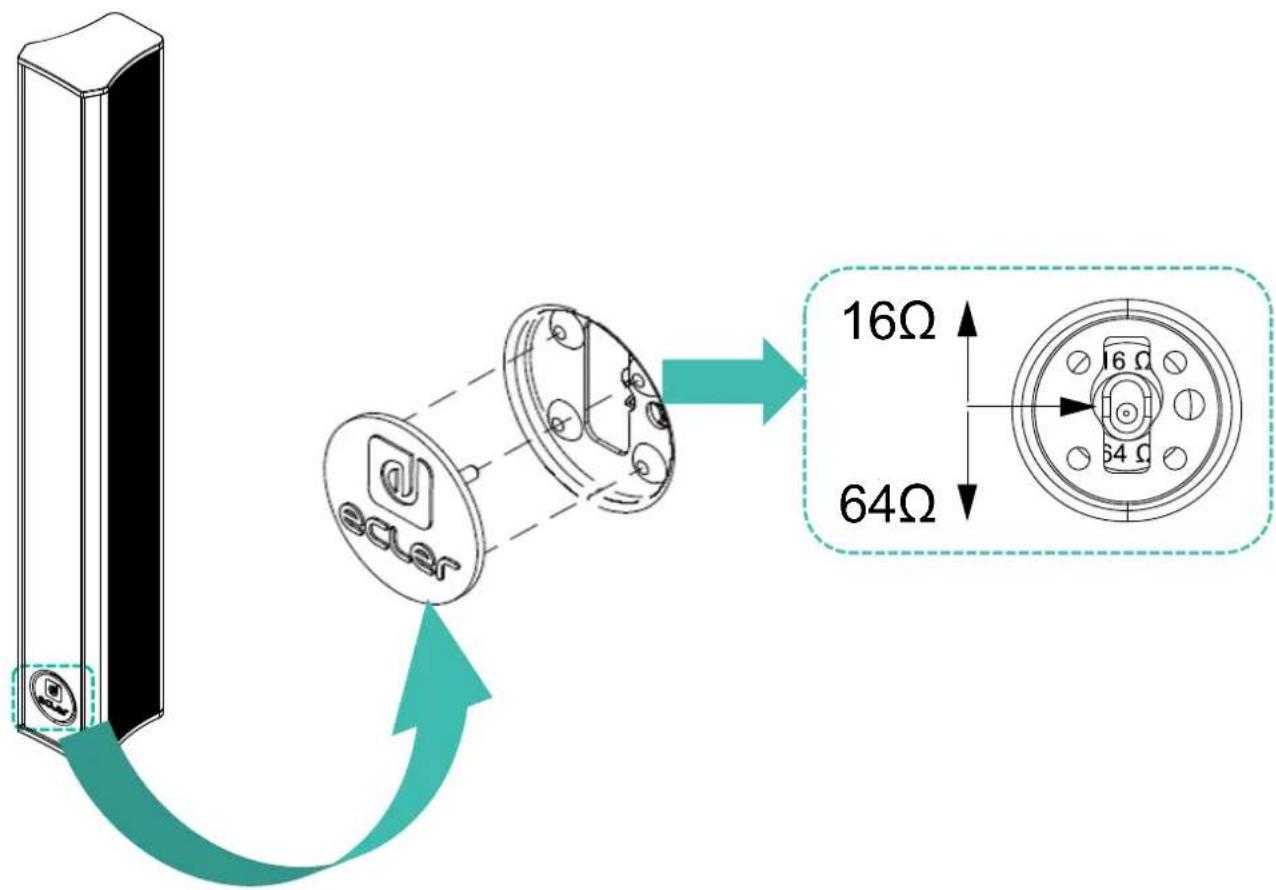

La série MIA offre 2 choix d'impédance (16 Ω et 64 Ω) permettant d'installer plus ou moins d'enceintes en parallèle. Pour cela, elle a en face avant (derrière le logo) un sélecteur à 2 positions qui permet de choisir son mode de fonctionnement sans retirer la grille.

16Ω 64Ω

6. CONNEXIONS

Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. Ce dernier point est particulièrement important lorsque la distance est longue et l'impédance de charge 16 Ω. Une section d'au moins 2,5 mm ^2 est recommandée pour les distances jusqu'à 10 m ; 4 ou 6 mm ^2 pour les distances plus longues. La formule suivante donne la section requise, en supposant des pertes de 4 % :

$$ \text { Section en mm } ^ {2} = \frac {\text { Longueur en m }}{\text { Impédance de l'enceinte en } \Omega} $$

6.1 Amplificateurs à haute impédance

X La MIA-81 n'est pas compatible avec les amplificateurs à haute impédance.

La MIA-82 peut être connectée à un amplificateur à haute impédance si elle est réglée sur 64 Ω. Considérez la MIA-82 comme une enceinte de 160 W sur une ligne 100 V et de 80 W sur une ligne 70 V.

Respectez toujours la polarité. L'enceinte dispose d'un connecteur Euroblock pour ée (INPUT) et d'un second connecteur Euroblock pour le renvoi (STACK), facilitant ainsi la exion de l'enceinte en parallèle.

Voir le schéma détaillé des connexions en page suivante.

6.2 Schéma des connexions

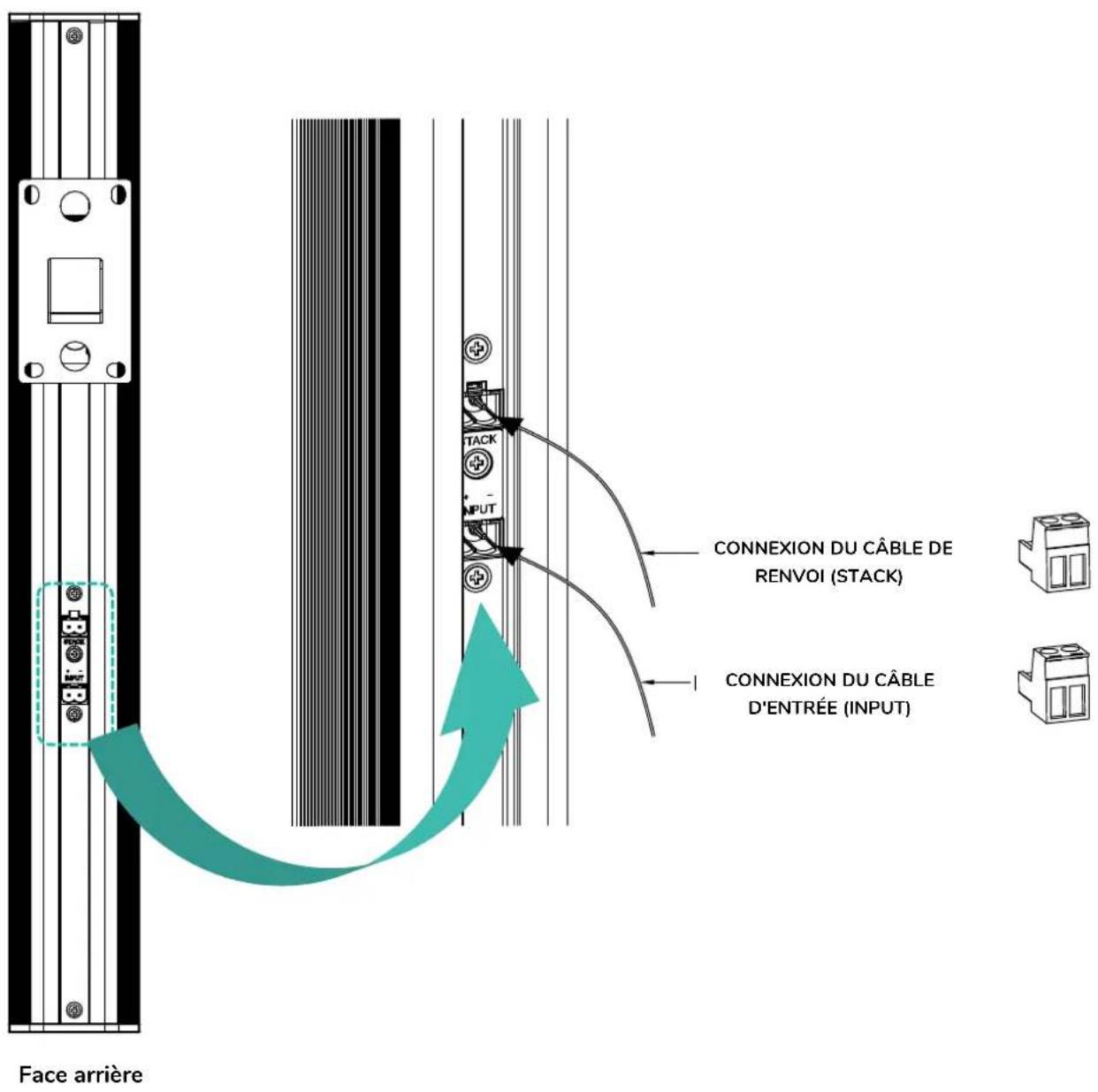

Face arrière CONNEXION DU CÂBLE DE RENVOI (STACK) CONNEXION DU CÂBLE D'ENTRÉE (INPUT)

7. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR)

Téléchargez le fichier Ecler Loudspeakers EQ Settings prêt à être importé dans le logiciel EclerNet Manager.

8. AMPLIFICATEUR RECOMMANDÉ

La puissance de sortie de l'amplificateur recommandée pour la MIA-81 est de 80 W RMS et pour la MIA-82 est de 300W RMS.

9. POSITIONNEMENT et INSTALLATION

9.1 Positionnement

Tenez compte des règles générales suivantes :

Placez l'enceinte sur une surface solide et ferme. Aucun obstacle ne doit se trouver entre les enceintes et le public. Les hautes fréquences sont très directives par rapport aux basses fréquences, de sorte que tout obstacle nuit à leur réponse. Dans le cas où un large public doit être couvert, une meilleure propagation du son sur une longue distance sera obtenue si les enceintes sont accrochées suffisamment haut.

Téléchargez tous les fichiers EASE en cliquant sur l'image :

9.2 Installation

Les enceintes de la série MIA sont fournies avec un support mural.

• La MIA-81 comprend un support mural FLATY qui permet de fixer la colonne contre le mur.
• La MIA-82 comprend le support mural HANDY, incroyablement polyvalent, qui permet à la fois de la tourner et de l'incliner.

Les deux supports sont en acier inoxydable et permettent de régler la hauteur sur n'importe quel point le long de la colonne.

Voir le schéma d'installation détaillé en page suivante.

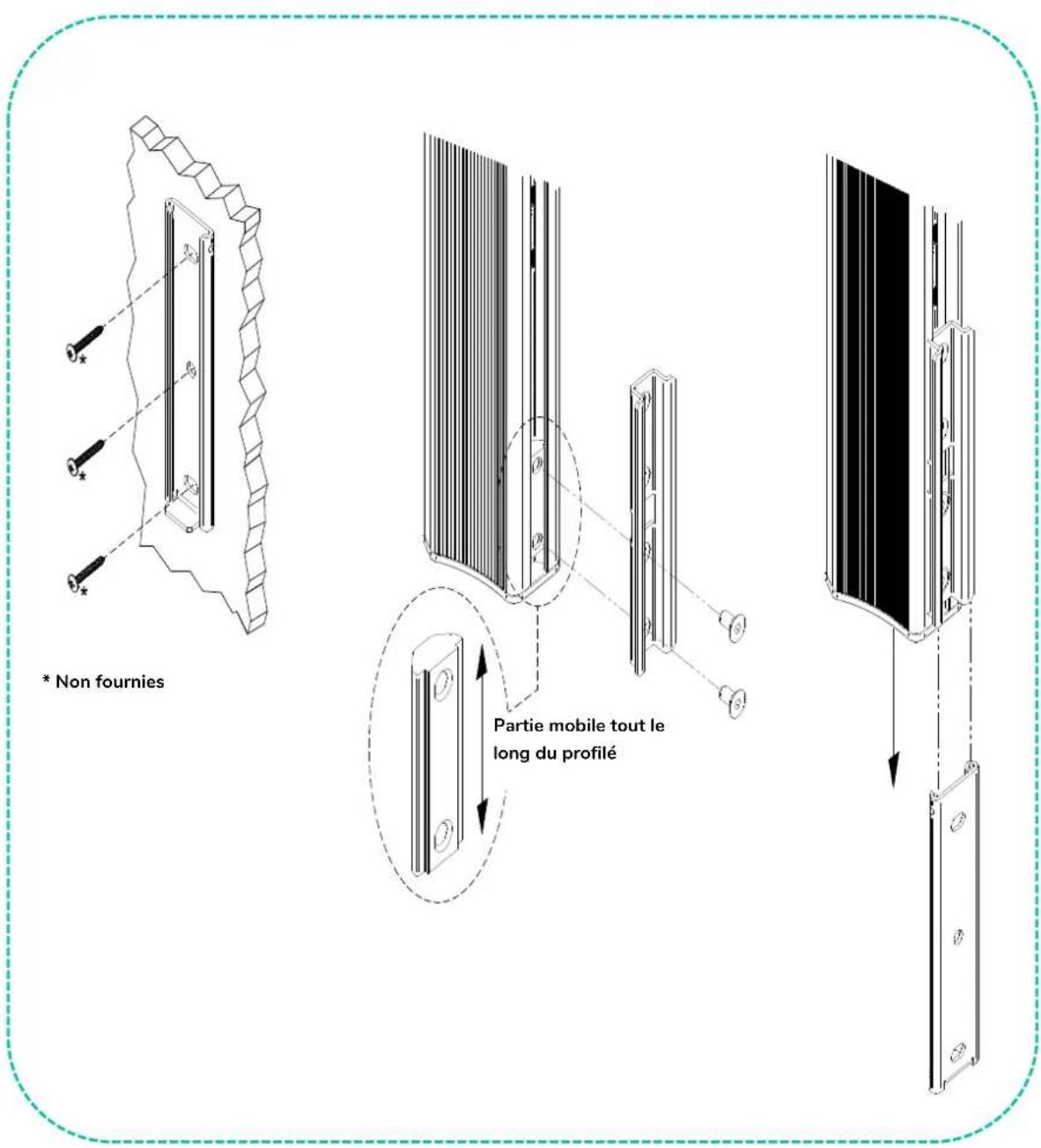

9.2.1 MIA-81: Schéma d'installation du support mural FLATY

* Non fournies Partie mobile tout le long du profilé

Côté arrière 1 * Non fournies 2 RÉGLER À LA HAUTEUR SOUHAITÉE

3

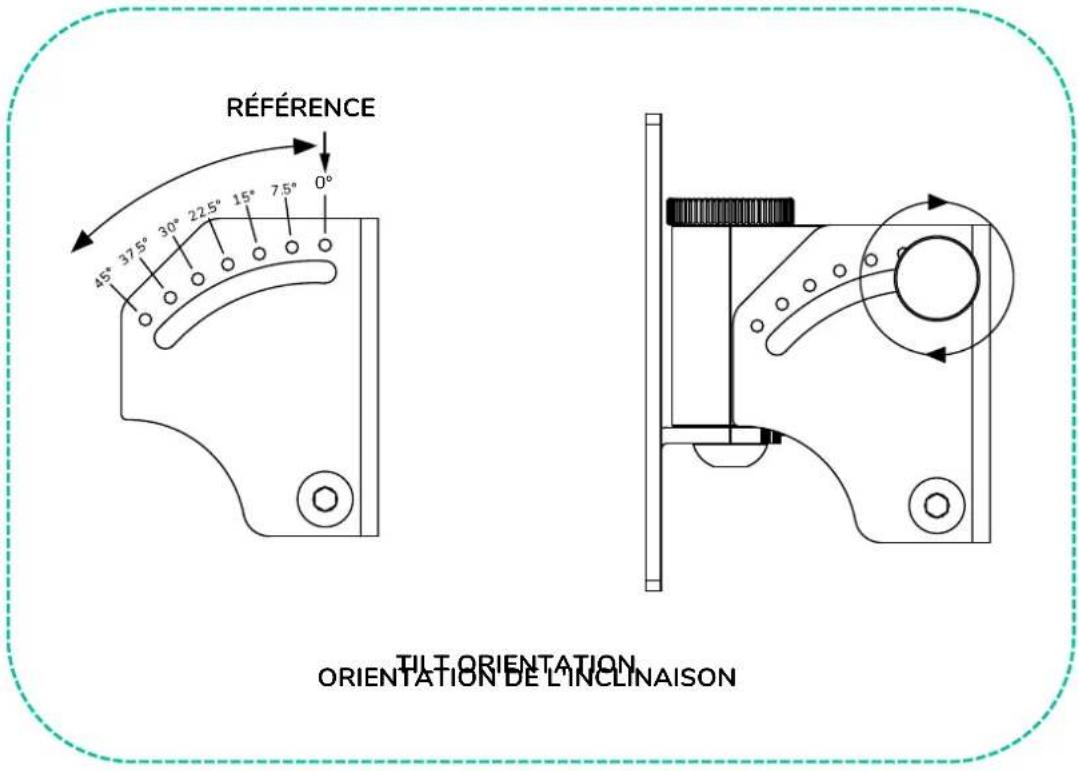

RÉFÉRENCE 45° 37.5° 30° 22.5° 15° 7.5° 0° TILT ORIENTATION ORIENTATION DE L'INCLINAISON

4

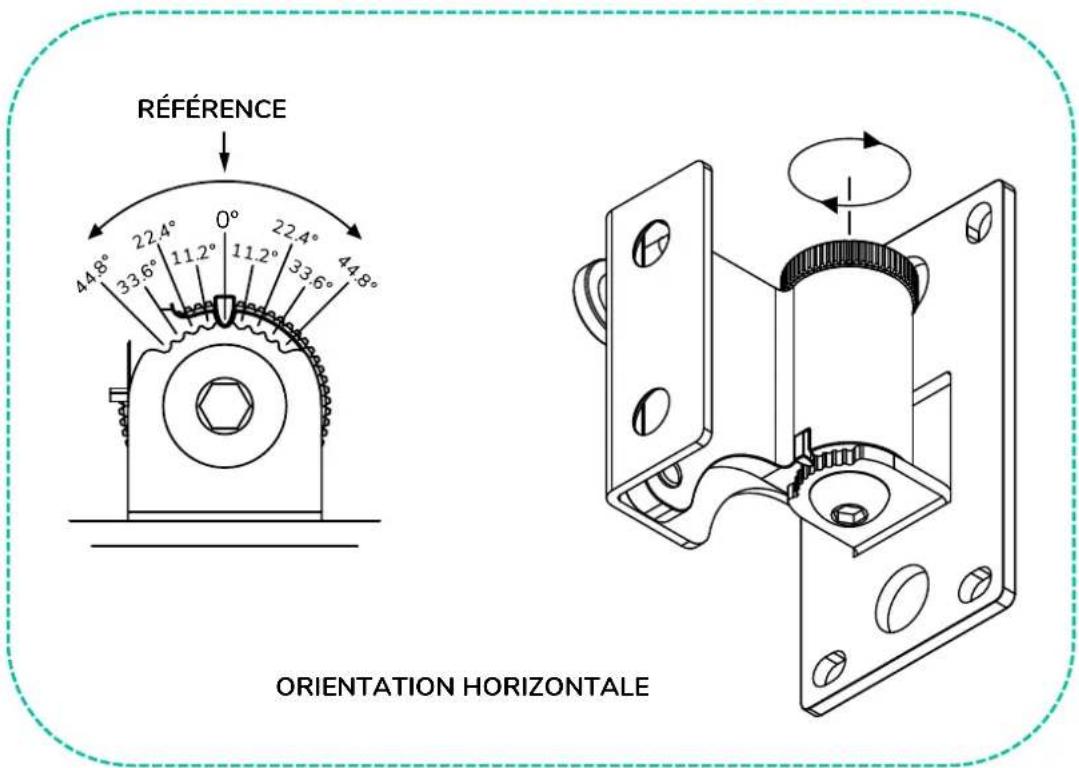

RÉFÉRENCE 44,8° 22,4° 0° 22,4° 33,6° 11,2° 11,2° 33,6° 44,8° ORIENTATION HORIZONTALE

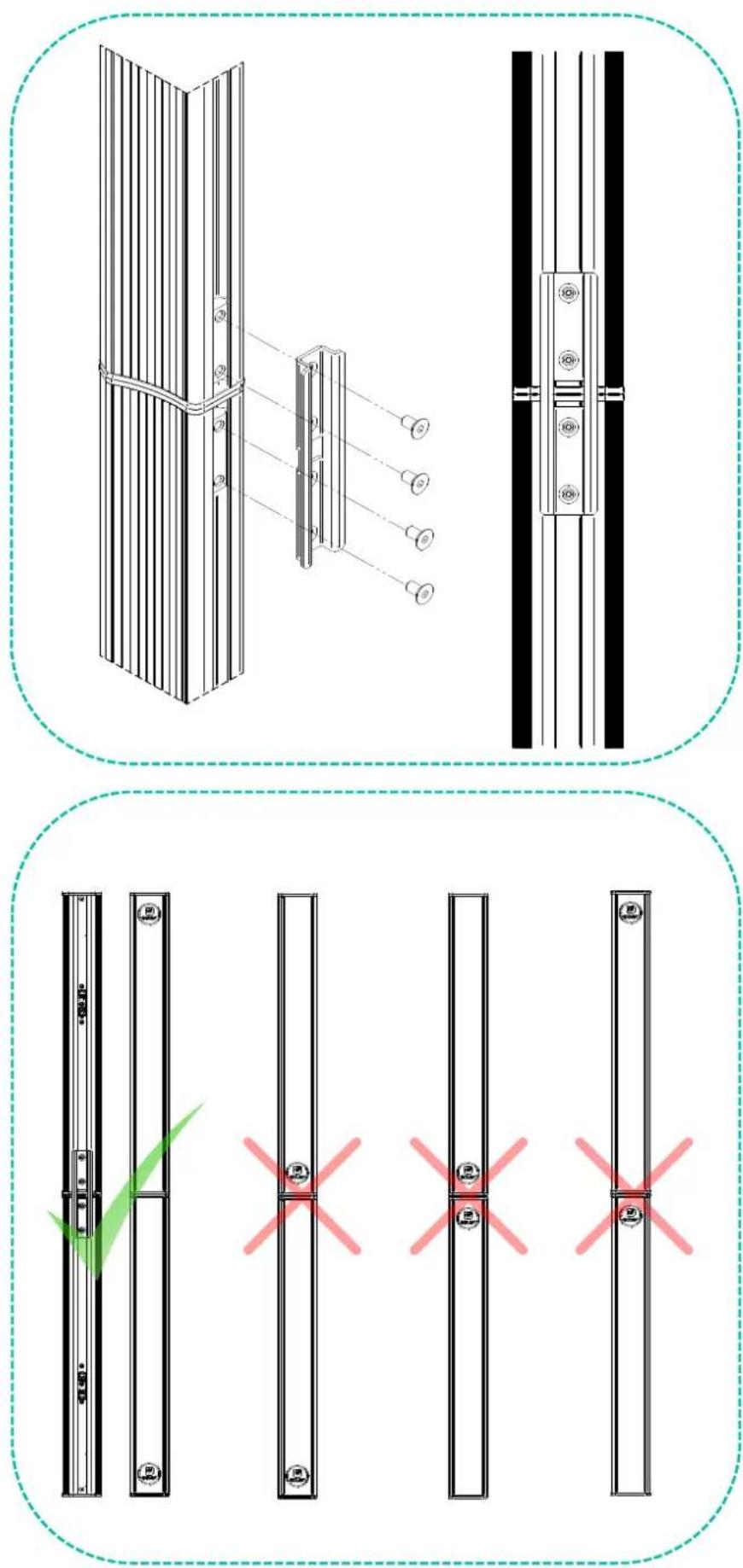

9.2.3 Assemblage réunissant 2 unités MIA avec le support mural FLATY

10. DONNÉES TECHNIQUES

10.1 Caractéristiques techniques

10.1.1 MIA-81

MIA-81

SYSTEM

10.2 Schéma avec cotes

10.2.1 MIA-81

Toutes les mesures en mm.

Toutes les mesures en mm.

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 | 08038 Barcelone, Espagne | ([phone] | [e-mail] | www.ecler.com
