Type de produit	Enceinte colonne passive
Marque	Ecler
Modèle	MIA-81
Catégorie	Haut-parleur
Puissance RMS	40 W
Haut-parleurs	8 woofers de 1,5"
Impédance réglable	16 Ω ou 64 Ω via sélecteur
Indice de protection	IP44 (extérieur)
Matériau du boîtier	Aluminium monobloc non résonant
Finition	Noir (RAL9005) ou Blanc (RAL9003)
Support mural inclus	FLATY (acier inoxydable, réglable en hauteur et inclinaison)
Connecteurs	2 x Euroblock (INPUT et STACK)
Compatibilité ampli haute impédance	Non compatible (MIA-81 uniquement)
Puissance ampli recommandée	80 W RMS
Réglage tonal (EQ)	Fichier Ecler EQ Settings disponible
Mise à la terre	Obligatoire via câble d'alimentation
Garantie	Selon conditions constructeur (voir site ecler.com)
Nettoyage	Chiffon doux sec ou légèrement humide (eau + savon neutre)
Fichiers EASE disponibles	Oui
Contenu de l'emballage	1 enceinte, 1 support FLATY, 2 connecteurs Euroblock, guide, carte de garantie

FOIRE AUX QUESTIONS - MIA-81 Ecler

Comment régler l'impédance de la MIA-81 ?

Le sélecteur d'impédance se trouve derrière le logo en façade. Retirez délicatement le logo pour accéder au sélecteur à 2 positions : 16 Ω ou 64 Ω. Choisissez selon le nombre d'enceintes connectées en parallèle.

La MIA-81 peut-elle être utilisée en extérieur ?

Oui, grâce à son indice de protection IP44, elle résiste aux projections d'eau et à la poussière, ce qui la rend adaptée aux installations extérieures.

Quel type d'amplificateur utiliser avec la MIA-81 ?

Utilisez un amplificateur basse impédance capable de délivrer au moins 80 W RMS sous 16 Ω. La MIA-81 n'est pas compatible avec les amplificateurs haute impédance (100 V/70 V).

Comment installer le support mural FLATY ?

Fixez la partie fixe du support au mur à l'aide de chevilles adaptées (non fournies). La partie mobile se glisse le long du profilé de l'enceinte. Réglez la hauteur souhaitée, puis l'inclinaison grâce aux graduations (0° à 45°). Serrez les vis pour verrouiller.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez d'abord les connexions Euroblock (INPUT) et assurez-vous que l'amplificateur est allumé. Contrôlez le sélecteur d'impédance : il doit correspondre à l'impédance de l'amplificateur. Testez avec une autre source ou câble.

Puis-je connecter plusieurs MIA-81 en parallèle ?

Oui, via le connecteur STACK (renvoi). Assurez-vous que l'impédance totale vue par l'amplificateur reste dans ses limites. Par exemple, deux enceintes en 64 Ω donneront 32 Ω, ce qui est acceptable pour la plupart des amplis.

Comment nettoyer l'enceinte sans l'endommager ?

Utilisez un chiffon propre, doux et sec. Si nécessaire, humidifiez légèrement avec de l'eau et du savon liquide neutre, puis essuyez avec un chiffon sec. N'utilisez jamais d'alcool, de benzine ou de solvants abrasifs.

La MIA-81 est-elle livrée avec des câbles ?

Non, seuls les connecteurs Euroblock sont fournis. Vous devez acheter les câbles de section adaptée (2,5 mm² minimum pour 10 m) séparément.

Où télécharger les réglages d'égalisation pour la MIA-81 ?

Téléchargez le fichier Ecler Loudspeakers EQ Settings sur le site d'Ecler (section support). Ce fichier est compatible avec le logiciel EclerNet Manager.

Que faire en cas de panne ou de problème technique ?

Contactez votre revendeur ou remplissez le formulaire de contact sur le site www.ecler.com dans la rubrique Support / Technical requests. Ne tentez pas de réparer vous-même l'appareil, confiez-le à un service technique agréé.

MODE D'EMPLOI MIA-81 Ecler

4.1 Caractéristiques principales....6

1. SÉLECTEUR D'IMPÉDANCE....7
2. CONNEXIONS......8

6.1 Amplificateurs à haute impédance....8
6.2 Schéma des connexions....9

1. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR)....10

2. AMPLIFICATEUR RECOMMANDÉ....10

3. POSITIONNEMENT et INSTALLATION....10

9.1 Positionnement....10
9.2 Installation....10

9.2.1 MIA-81: Schéma d'installation du support mural FLATY 11
9.2.2 MIA-82: Installation du support mural HANDY....12
9.2.3 Assemblage réunissant 2 unités MIA avec le support mural FLATY....14

10.1 Caractéristiques techniques....15

10.1.1 MIA-81....15
10.1.2 MIA-82....16

10.2 Schéma avec cotes .... 17

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant) : Les bornes marquées du symbole « 7 » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

AVERTISSEMENT : Les produits Ecler ont une longue durée de vie, de plus de 10 ans. Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

1.2 Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez-le uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
16. Une partie de l'étiquetage du produit se trouve à la base du produit.
17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

1.3 Nettoyage

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu'il ne pénètre jamais d'eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

2. GARANTIE et ENVIRONNEMENT

Merci d'avoir choisi notre appareil Ecler de la série MIA ! Nous apprécions votre confiance.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

Ecler s'engage pleinement à préserver de l'environnement et l'équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO₂. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale.

Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris l'emballage, et les a atténués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

• 1 enceinte de la série MIA.
• 1 support mural « FLATY » pour MIA-81, ou
• 1 support mural « HANDY » pour MIA-82
• 2 connecteurs Euroblock.
• Guide de prise en main
- Carte de garantie.

4. DESCRIPTION et CARACTÉRISTIQUES

La série MIA bénéficient d'un design élégant, unique et compact, avec une coque en aluminium d'une seule pièce pour réduire les vibrations des composants.

La MIA-81 comprend 8 haut-parleurs de 1,5" pour une puissance RMS de 40 W et la MIA-82 8 haut-parleurs de 2,5" pour une puissance RMS de 150 W. Les deux colonnes se comportent comme un mini line array avec 8 haut-parleurs par colonne et peuvent fonctionner en 16 Ω ou 64 Ω en réglant leur sélecteur derrière le logo de la grille.

La série MIA est disponible en noir et en blanc et est conforme à la norme IP44 pour les utilisations en extérieur.

En outre, un support mural en acier inoxydable est inclus pour permettre le réglage de la hauteur sur n'importe quel point le long de la colonne. La MIA-81 comprend le support « FLATY » qui permet de monter la colonne contre un mur, et la MIA-82 le support mural « HANDY », incroyablement polyvalent, qui permet à la fois de la tourner et de l'incliner afin de l'orienter efficacement.

4.1 Caractéristiques principales

• Enceinte colonne passive à monter en surface.
• Mini line array à 8 woofers de 1,5".
• Impédance de 64 Ω ou 16 Ω, réglable avec le sélecteur caché derrière le logo.
• Enceinte compacte monobloc non résonante en aluminium
• Sortie de renvoi
• Fixation FLATY pour accrocher la colonne au mur (MIA-81).
• Fixation murale polyvalente HANDY, orientable horizontalement et inclinable (MIA-82).
• Indice IP44 de protection contre les intempéries.
• Existe en noir (RAL9005) et en blanc (RAL9003).
  • Fichiers EASE disponibles.

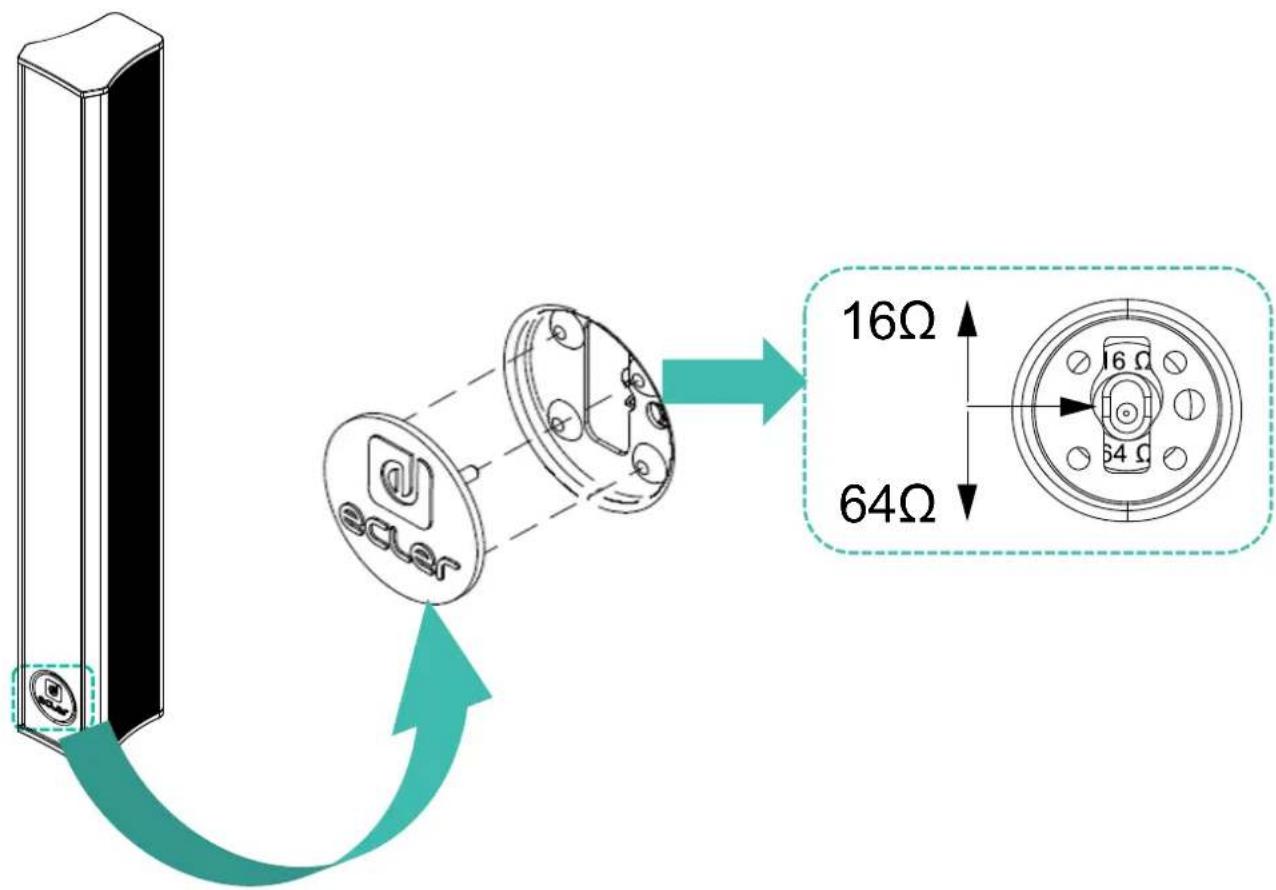

5. SÉLECTEUR D'IMPÉDANCE

La série MIA offre 2 choix d'impédance (16 Ω et 64 Ω) permettant d'installer plus ou moins d'enceintes en parallèle. Pour cela, elle a en face avant (derrière le logo) un sélecteur à 2 positions qui permet de choisir son mode de fonctionnement sans retirer la grille.

16Ω 64Ω

6. CONNEXIONS

Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. Ce dernier point est particulièrement important lorsque la distance est longue et l'impédance de charge 16 Ω. Une section d'au moins 2,5 mm ^2 est recommandée pour les distances jusqu'à 10 m ; 4 ou 6 mm ^2 pour les distances plus longues. La formule suivante donne la section requise, en supposant des pertes de 4 % :

$$ \text { Section en mm } ^ {2} = \frac {\text { Longueur en m }}{\text { Impédance de l'enceinte en } \Omega} $$

6.1 Amplificateurs à haute impédance

X La MIA-81 n'est pas compatible avec les amplificateurs à haute impédance.

La MIA-82 peut être connectée à un amplificateur à haute impédance si elle est réglée sur 64 Ω. Considérez la MIA-82 comme une enceinte de 160 W sur une ligne 100 V et de 80 W sur une ligne 70 V.

Respectez toujours la polarité. L'enceinte dispose d'un connecteur Euroblock pour ée (INPUT) et d'un second connecteur Euroblock pour le renvoi (STACK), facilitant ainsi la exion de l'enceinte en parallèle.

Voir le schéma détaillé des connexions en page suivante.

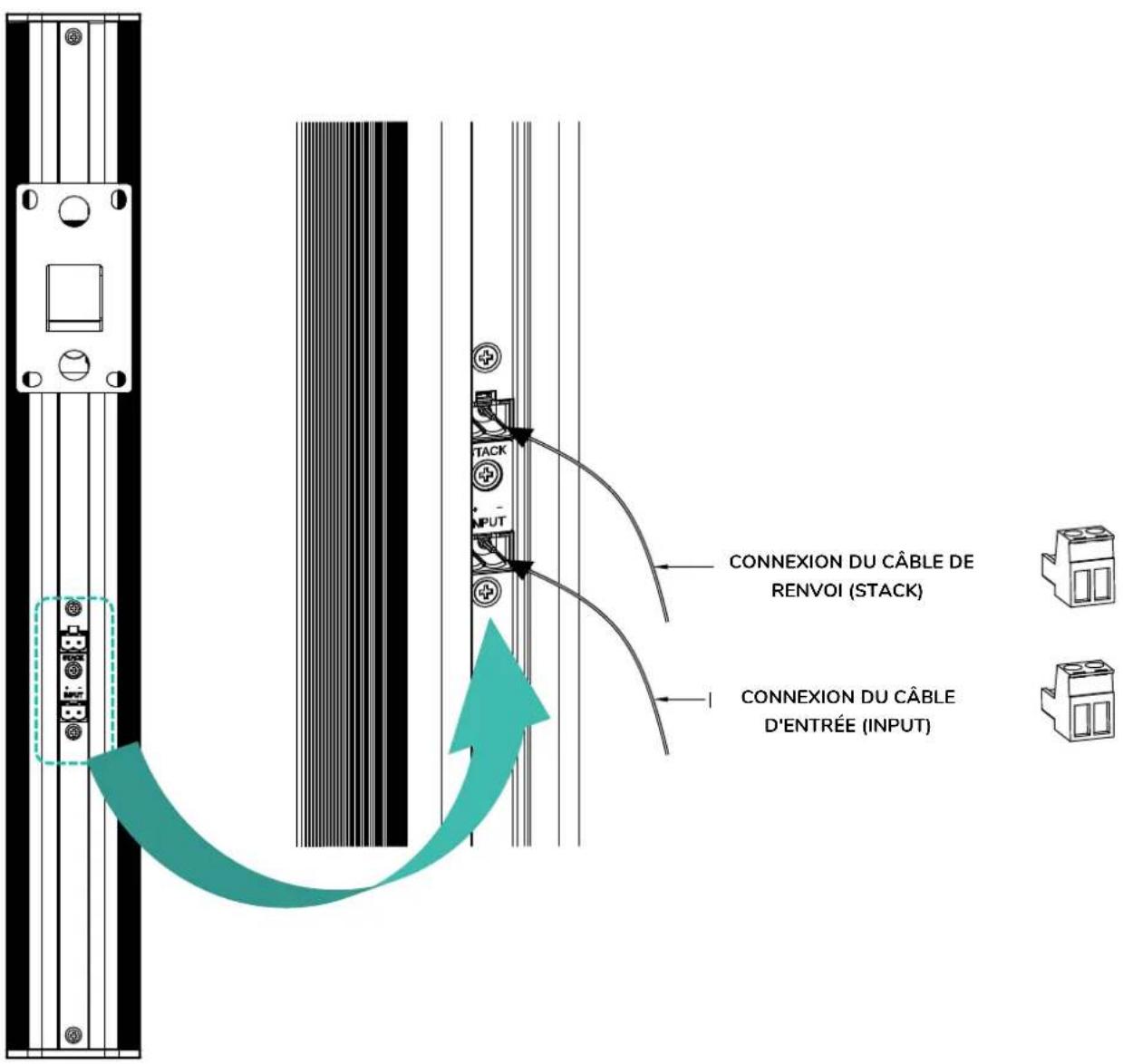

6.2 Schéma des connexions

CONNEXION DU CÂBLE D'ENTRÉE (INPUT) CONNEXION DU CÂBLE DE RENOV (STACK)

Face arrière

7. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR)

Téléchargez le fichier Ecler Loudspeakers EQ Settings prêt à être importé dans le logiciel EclerNet Manager.

8. AMPLIFICATEUR RECOMMANDÉ

La puissance de sortie de l'amplificateur recommandée pour la MIA-81 est de 80 W RMS et pour la MIA-82 est de 300W RMS.

9. POSITIONNEMENT et INSTALLATION

9.1 Positionnement

Tenez compte des règles générales suivantes :

Placez l'enceinte sur une surface solide et ferme. Aucun obstacle ne doit se trouver entre les enceintes et le public. Les hautes fréquences sont très directives par rapport aux basses fréquences, de sorte que tout obstacle nuit à leur réponse. Dans le cas où un large public doit être couvert, une meilleure propagation du son sur une longue distance sera obtenue si les enceintes sont accrochées suffisamment haut.

Téléchargez tous les fichiers EASE en cliquant sur l'image :

9.2 Installation

Les enceintes de la série MIA sont fournies avec un support mural.

• La MIA-81 comprend un support mural FLATY qui permet de fixer la colonne contre le mur.
• La MIA-82 comprend le support mural HANDY, incroyablement polyvalent, qui permet à la fois de la tourner et de l'incliner.

Les deux supports sont en acier inoxydable et permettent de régler la hauteur sur n'importe quel point le long de la colonne.

Voir le schéma d'installation détaillé en page suivante.

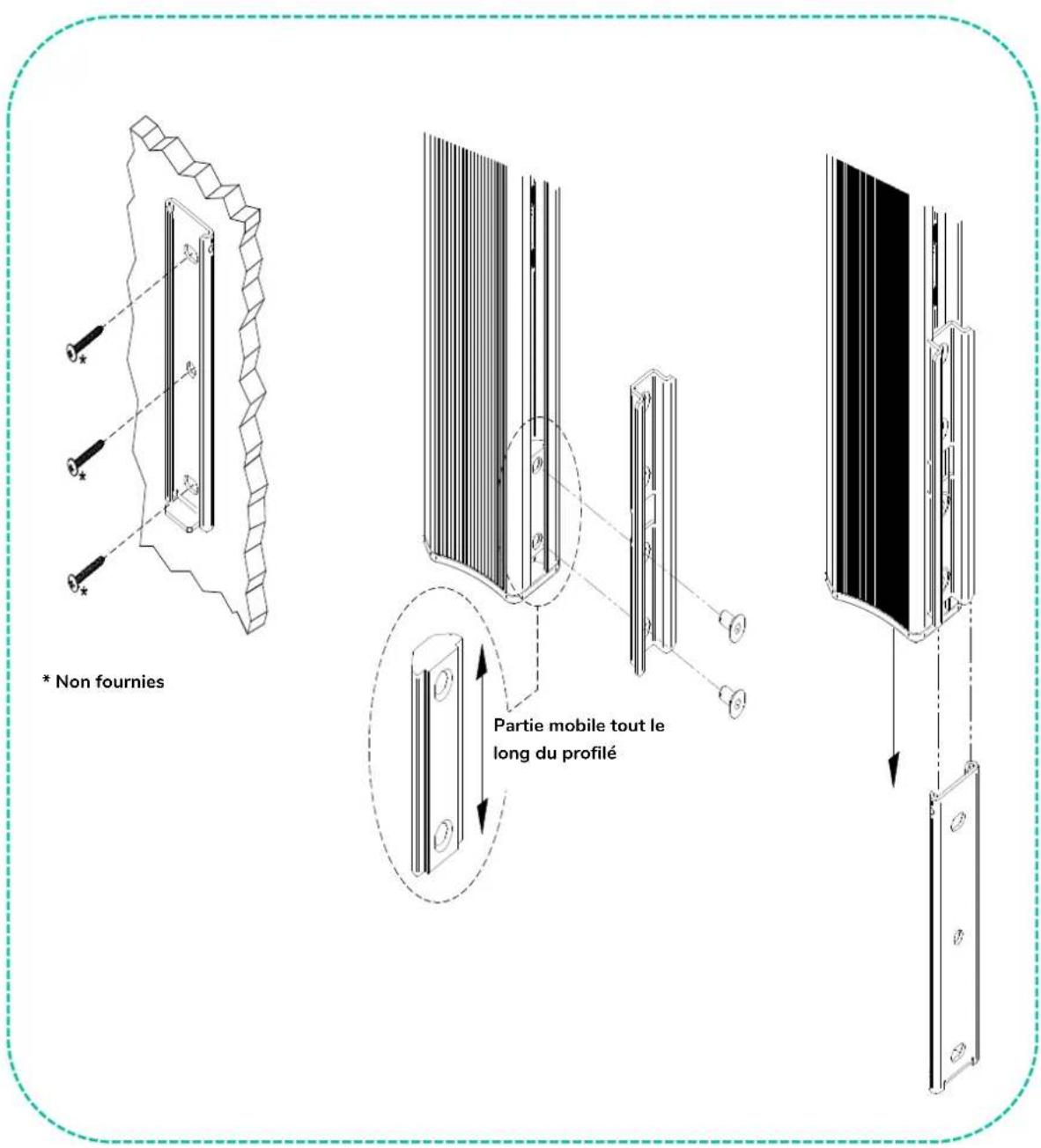

9.2.1 MIA-81: Schéma d'installation du support mural FLATY

* Non fournies Partie mobile tout le long du profilé

Côté arrière 1 * Non fournies 2 RÉGLER À LA HAUTEUR SOUHAITÉE

3

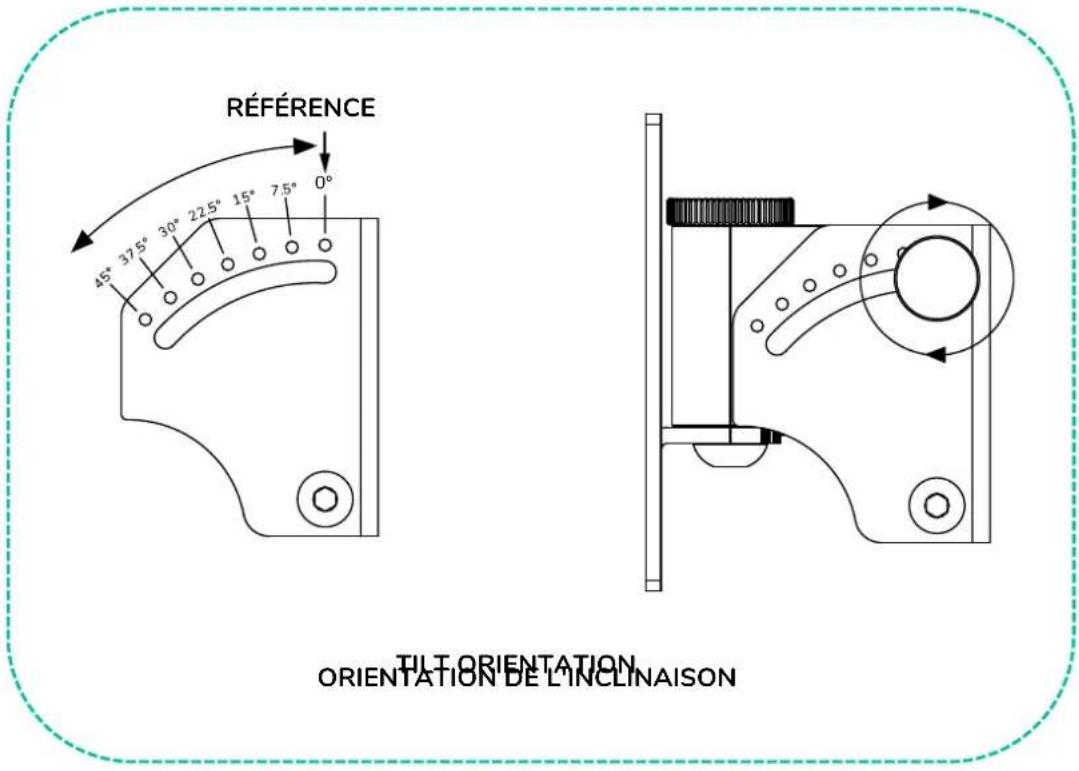

RÉFÉRENCE 45° 37.5° 30° 22.5° 15° 7.5° 0° TILT ORIENTATION ORIENTATION DE L'INCLINAISON

4

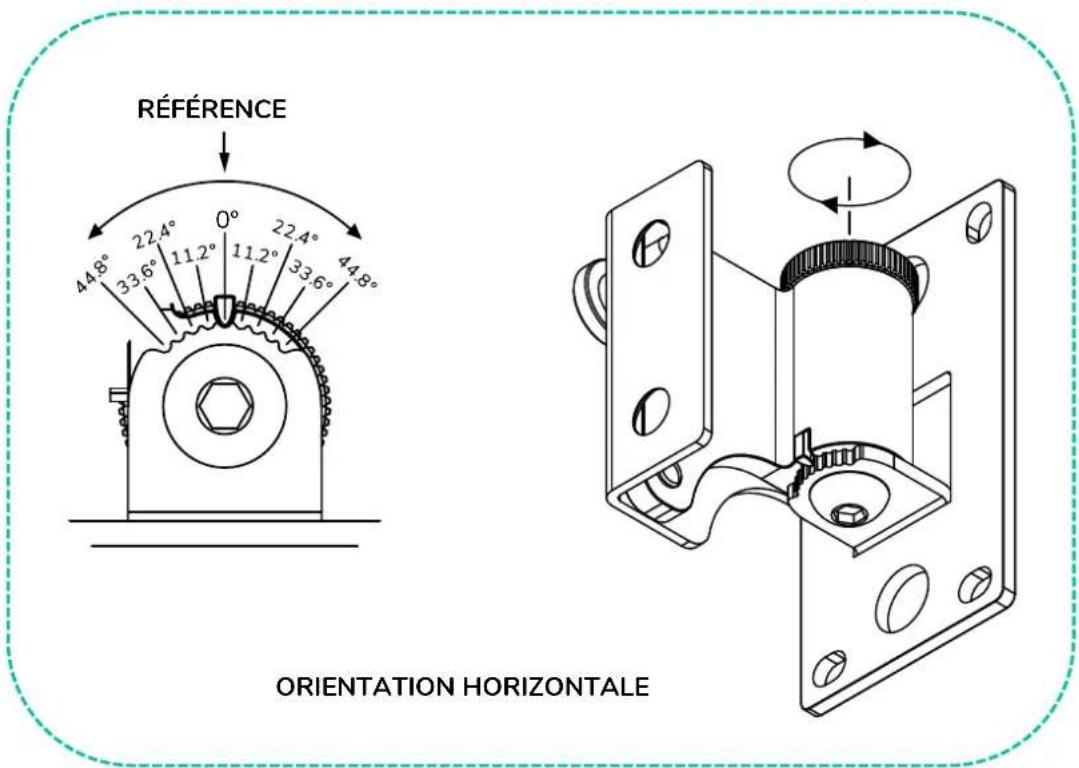

RÉFÉRENCE 44.8° 22.4° 0° 22.4° 33.6° 11.2° 11.2° 33.6° 44.8° ORIENTATION HORIZONTALE

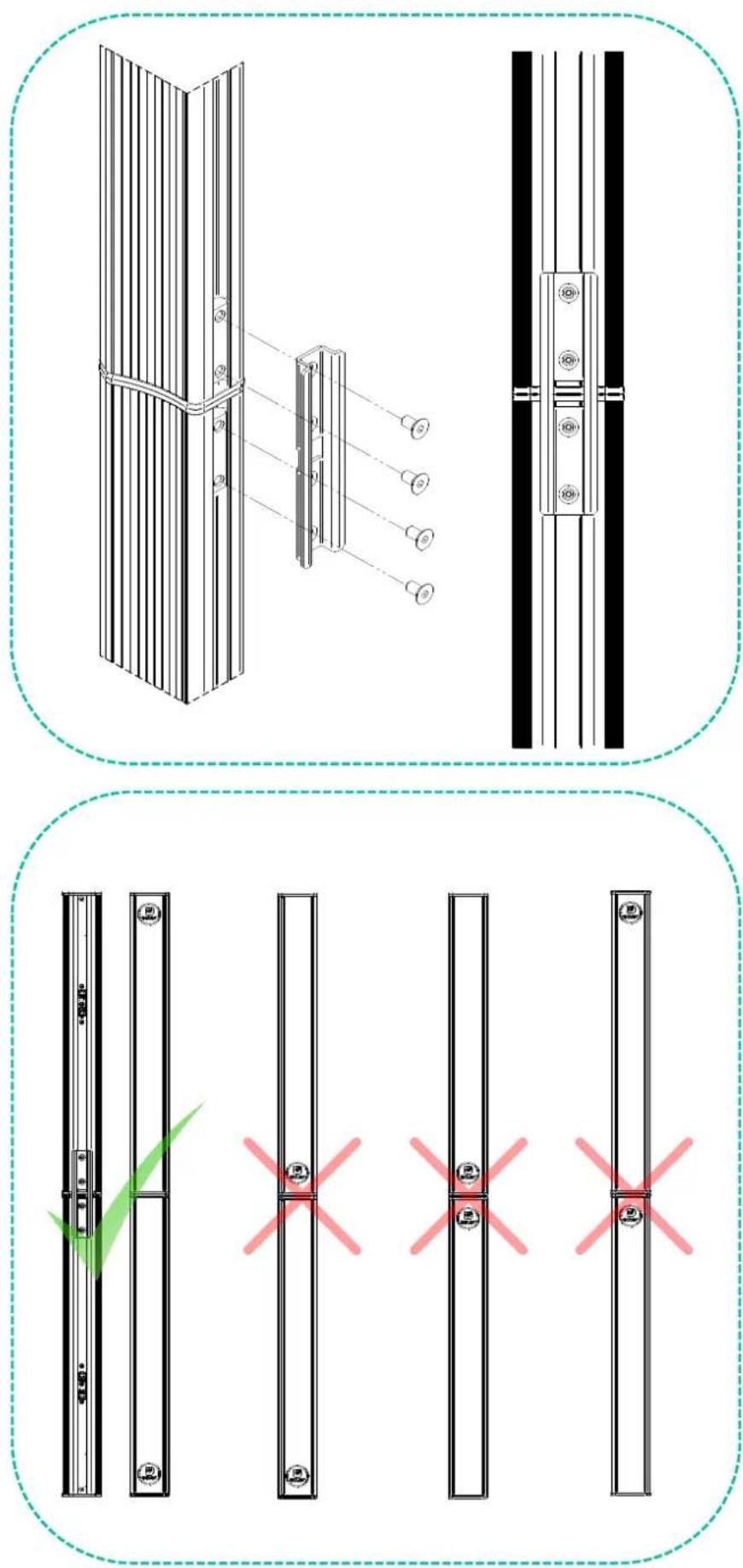

9.2.3 Assemblage réunissant 2 unités MIA avec le support mural FLATY

10. DONNÉES TECHNIQUES

10.1 Caractéristiques techniques

10.1.1 MIA-81

MIA-81

SYSTEM

10.2 Schéma avec cotes

10.2.1 MIA-81

Toutes les mesures en mm.

Toutes les mesures en mm.

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 | 08038 Barcelone, Espagne | ([phone] | [e-mail] | www.ecler.com
