Caractéristiques techniques	Haut-parleur actif, puissance de 105W, réponse en fréquence de 60 Hz à 20 kHz, SPL max de 120 dB.
Utilisation	Idéal pour les événements en direct, les installations fixes, et les systèmes de sonorisation professionnels.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les grilles et utiliser un produit adapté pour l'entretien des surfaces.
Sécurité	Ne pas exposer à l'humidité, éviter les chocs physiques, et utiliser des câbles de qualité pour éviter les courts-circuits.
Informations générales	Compatibilité avec divers systèmes audio, garantie constructeur de 2 ans, poids de 12 kg.

FOIRE AUX QUESTIONS - ARQIS105i Ecler

Comment connecter le haut-parleur Ecler ARQIS105i à un appareil Bluetooth ?

Pour connecter le haut-parleur Ecler ARQIS105i à un appareil Bluetooth, activez le mode Bluetooth sur le haut-parleur en maintenant enfoncé le bouton Bluetooth jusqu'à ce que le voyant clignote. Ensuite, recherchez le haut-parleur dans les paramètres Bluetooth de votre appareil et sélectionnez-le pour établir la connexion.

Que faire si le son du haut-parleur est faible ?

Vérifiez d'abord le niveau de volume sur le haut-parleur et sur votre appareil source. Assurez-vous également que le haut-parleur n'est pas en mode silencieux. Si le problème persiste, essayez de réinitialiser le haut-parleur en éteignant puis en rallumant l'appareil.

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est chargé en le branchant à une source d'alimentation. Si le voyant de charge ne s'allume pas, essayez avec un autre câble ou adaptateur. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware du haut-parleur Ecler ARQIS105i ?

Pour mettre à jour le firmware, téléchargez le dernier logiciel à partir du site officiel d'Ecler, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour via USB.

Le haut-parleur coupe le son de manière inattendue, que faire ?

Cela peut être dû à une surcharge thermique ou à un problème de connexion. Assurez-vous que le haut-parleur est bien ventilé et éloigné de toute source de chaleur. Vérifiez également les connexions et essayez de redémarrer l'appareil.

Puis-je utiliser le haut-parleur Ecler ARQIS105i à l'extérieur ?

Oui, le haut-parleur Ecler ARQIS105i est conçu pour une utilisation à l'extérieur, mais il est recommandé de le protéger des intempéries et de ne pas l'exposer à la pluie ou à l'humidité excessive.

Comment régler les basses et les aigus sur le haut-parleur ?

Utilisez les contrôles d'égalisation intégrés dans le haut-parleur pour ajuster les basses et les aigus selon vos préférences. Consultez le manuel d'utilisation pour des instructions détaillées sur l'utilisation des réglages.

Le haut-parleur ne se connecte pas à mon appareil, que faire ?

Assurez-vous que le haut-parleur est en mode de couplage Bluetooth. Vérifiez également que votre appareil est à portée et qu'il n'est pas connecté à un autre dispositif. Essayez de désactiver et de réactiver le Bluetooth sur votre appareil.

MODE D'EMPLOI ARQIS105i Ecler

• 13.1. ARQIS105i p. 21
• 13.2. ARQIS106i p. 21
• 13.3. ARQIS108i p. 21
• 13.4. ARQIS205i p. 22
• 13.5 ARQIS208i p. 22
• 13.6. ARQIS110i p. 23
• 13.7. ARQIS112i p. 23
• 13.8. ARQISSB6Ti p. 23
• 13.9. ARQISSB10i p. 24
• 13.10. ARQISSB12i p. 24
• 13.11. ARQISSB15i REMARQUE IMPORTANTE Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes. Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil. AVERTISSEMENT (le cas échéant) : les bornes marquées du symbole « » peuvent véhiculer un courant d'une grandeur suffisante pour constituer un risque d'électrocution. Le câblage externe branché aux bornes doit être installé par une personne formée à cet effet ou des câbles ou cordons prêts à l'emploi doivent être utilisés. p. 243

AVERTISSEMENT : pour réduire le risque d'incendie et de choc électrique, n'exposez

pas cet appareil à la pluie ou à l'humidité.

AVERTISSEMENT : un appareil à construction de Classe I doit être branché à une prise

secteur avec fiche de terre.

3. Tenez compte de tous les avertissements.

4. Suivez toutes les instructions

5. N'utilisez pas cet appareil avec de l'eau à proximité.

6. Nettoyez-le uniquement avec un chiffon sec.

7. Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux

instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches

de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.4

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une

fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au

niveau des fiches, des prises secteur, et du point de sortie de l'appareil.

11. N'utilisez que des fixations/accessoires spécifiés par le fabricant.

12. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.

13. Confiez toute réparation à des techniciens de maintenance qualifiés. Une

réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

14. Déconnexion du secteur : l'interrupteur POWER coupe les fonctions et les

voyants de l'appareil, mais la déconnexion électrique totale s'effectue en débranchant le câble d'alimentation de la prise d’entrée secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. L'appareil est relié à une prise de courant avec mise à la terre au moyen d'un

cordon d'alimentation.

16. Les informations de marquage se trouvent sous l'appareil.

17. L'appareil ne doit pas être exposé à des ruissellements d'eau ni à des

éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être placé sur lui.

AVERTISSEMENT : ce produit ne doit en aucun cas être jeté avec les déchets

ménagers non triés. Rapportez-le au centre de traitement des déchets électriques et électroniques le plus proche. NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés aux personnes, animaux ou objets suite au non-respect des avertissements ci-dessus.5 NOTE IMPORTANTE Merci d'avoir choisi nos enceintes ARQISi Ecler ! Il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant d’effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés. Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions. INTRODUCTION Mise au point après étude auprès des installateurs et des professionnels de l'aménagement intérieur et de l'intégration de systèmes, ainsi que grâce à un contact permanent avec eux, la gamme d'enceintes ARQISi est conçue pour une installation fixe, notamment dans les environnements nécessitant une enceinte compacte offrant un rendement élevé, une installation facile, une fiabilité à long terme et une excellente qualité sonore. Évolution de la célèbre série ARQIS, les enceintes ARQISi sont réglées avec précision pour équilibrer le son sur tout le spectre, améliorer la réponse en fréquence, augmenter la puissance (ARQIS110i, ARQIS112i) et apportent un nouveau modèle de caisson de basses (ARQISSB12i). Les modèles 105, 106 et 108 comprennent un nouveau support de fixation murale VEASY, compatible avec la norme de montage VESA, facile à installer et avec réglage vertical et horizontal. L'ensemble de la gamme possède un logo carré qui peut être tourné à 90° sans outil.6 La série ARQISi est idéale entre autres pour les centres commerciaux, les complexes sportifs, les théâtres/auditoriums, les salles de conférence, les présentations audiovisuelles, les salles d'entreprise, le renforcement de périmètre en club, les cafés, les restaurants et les parcs à thème. MODÈLES 5.1. ARQIS105i

• Double connecteur INPUT/STACK, type Euroblock, avec vis de fixation de sécurité pour éviter toute déconnexion accidentelle

• Support mural VEASY inclus, permettant le réglage de l'orientation et de l'inclinaison, avec une simple vis pour la fixation. Robuste, rapide et facile à installer, avec des crans et des repères pour reproduire une même orientation des enceintes.

• Existe en noir (RAL9005) et en blanc (RAL9003) 5.2. ARQIS106i

• Moteur de compression 1" (pivotant)

• Double connecteur INPUT/STACK, type Euroblock, avec vis de fixation de sécurité pour éviter toute déconnexion accidentelle

• Support mural VEASY inclus, permettant le réglage de l'orientation et de l'inclinaison, avec une simple vis pour la fixation. Robuste, rapide et facile à installer, avec des crans et des repères pour reproduire une même orientation des enceintes.

• Élingue de sécurité en métal incluse, pour éviter les chutes en cas de détachement accidentel de la surface du mur

• Existe en noir (RAL9005) et en blanc (RAL9003)7 5.3. ARQIS108i

• Moteur de compression 1" (pivotant)

• Double connecteur INPUT/STACK, type Euroblock + Speakon©, avec vis de fixation de sécurité pour éviter toute déconnexion accidentelle

• Support mural VEASY inclus, permettant le réglage de l'orientation et de l'inclinaison, avec une simple vis pour la fixation. Robuste, rapide et facile à installer, avec des crans et des repères pour reproduire une même orientation des enceintes.

• Compatible avec l'accessoire étrier de montage mural ARQ108UB (non inclus)

• Élingue de sécurité en métal incluse, pour éviter les chutes en cas de détachement accidentel de la surface du mur

• Existe en noir (RAL9005) et en blanc (RAL9003) 5.4. ARQIS205i

• Moteur de compression 1" (pivotant)

• Double connecteur INPUT/STACK, type Euroblock + Speakon©, avec vis de fixation de sécurité pour éviter toute déconnexion accidentelle

• Support de montage mural à étrier inclus, permettant le réglage de l'inclinaison

• 4 points d’accrochage M6 et 12 M8

• Élingue de sécurité en métal incluse, pour éviter les chutes en cas de détachement accidentel de la surface du mur

• Existe en noir (RAL9005) et en blanc (RAL9003) 5.5. ARQIS208i

• Moteur de compression 1" (pivotant)

• Double connecteur INPUT/STACK, type Euroblock + Speakon©, avec vis de fixation de sécurité pour éviter toute déconnexion accidentelle

• Support de montage mural à étrier inclus, permettant le réglage de l'inclinaison

• 4 points d’accrochage M6 et 12 M8

• Élingue de sécurité en métal incluse, pour éviter les chutes en cas de détachement accidentel de la surface du mur

• Existe en noir (RAL9005) et en blanc (RAL9003)8 5.6. ARQIS110i

• Moteur de compression 1,7" (pivotant)

• Double connecteur INPUT/STACK, type Euroblock + Speakon©, avec vis de fixation de sécurité pour éviter toute déconnexion accidentelle

• Embase de fixation de 35 mm, compatible avec le support mural SR12 (non inclus) et le pied TRIPO1 (non inclus)

• Compatible avec l'accessoire étrier de montage mural ARQ110UB (non inclus)

• 12 points d’accrochage M8

• Existe en noir (RAL9005) et en blanc (RAL9003) 5.7. ARQIS112i

• Moteur de compression 1,7" (pivotant)

• Double connecteur INPUT/STACK (entrée/renvoi), type Euroblock + Speakon©, avec vis de fixation de sécurité pour éviter toute déconnexion accidentelle

• Embase de fixation de 35 mm, compatible avec le support mural SR12 (non inclus) et le pied TRIPO1 (non inclus)

• Compatible avec l'accessoire étrier de montage mural ARQ112UB (non inclus)

• 12 points d’accrochage M8

• Existe en noir (RAL9005) et en blanc (RAL9003) 5.8. ARQISSB6Ti

• Woofer de 6,5" + radiateur passif de 6,5"

• Compatible avec les installations en 70/100 V : sélecteur de puissance 60/120 W et 8 ohms

• Connecteur Euroblock et borniers d'entrée à ressort

• Sélection de fréquence de coupure du filtre coupe-bas (LPF) : OFF / 120 Hz / 150 Hz

• Matériel de fixation murale inclus

• Existe en noir (RAL9005) et en blanc (RAL9003)9 5.9. ARQISSB10i

• Caisson de basses 1 voie à montage en surface

• Connecteur Euroblock et borniers d'entrée à ressort

• Sélection de fréquence de coupure du filtre coupe-bas (LPF) : OFF / 120 Hz / 150 Hz

• Matériel de fixation murale inclus

• 12 points d’accrochage M8

• Existe en noir (RAL9005) et en blanc (RAL9003) 5.10. ARQISSB12i

• Caisson de basses 1 voie à montage en surface

• Connecteur Euroblock et borniers d'entrée à ressort

• Sélection de fréquence de coupure du filtre coupe-bas (LPF) : OFF / 120 Hz / 150 Hz

• Matériel de fixation murale inclus

• 12 points d’accrochage M8

• Existe en noir (RAL9005) 5.11. ARQISSB15i

• Caisson de basses architectural 1 voie

• Connecteur double INPUT/STACK, type Speakon©

• Embase de montage de mat de 35 mm pour les combinaisons avec les ARQIS10, ARQIS12, etc.

• 12 points d’accrochage M8

• Existe en noir (RAL9005)10 CONNEXIONS Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. Ce dernier point est particulièrement important lorsque la distance est longue et l'impédance de charge faible (4-8 Ω). Une section d'au moins 2,5 mm

est recommandée pour les distances jusqu'à 10 m ; 4 ou 6 mm

pour les distances plus longues. La formule suivante donne la section requise, en supposant des pertes de 4 % : Section en mm

Longueur en m Impédance de l

Respectez toujours la polarité. Tous les modèles disposent d'un connecteur Euroblock, et d'un second connecteur (Euroblock ou Speakon®, selon le modèle), facilitant ainsi la connexion des enceintes en parallèle.

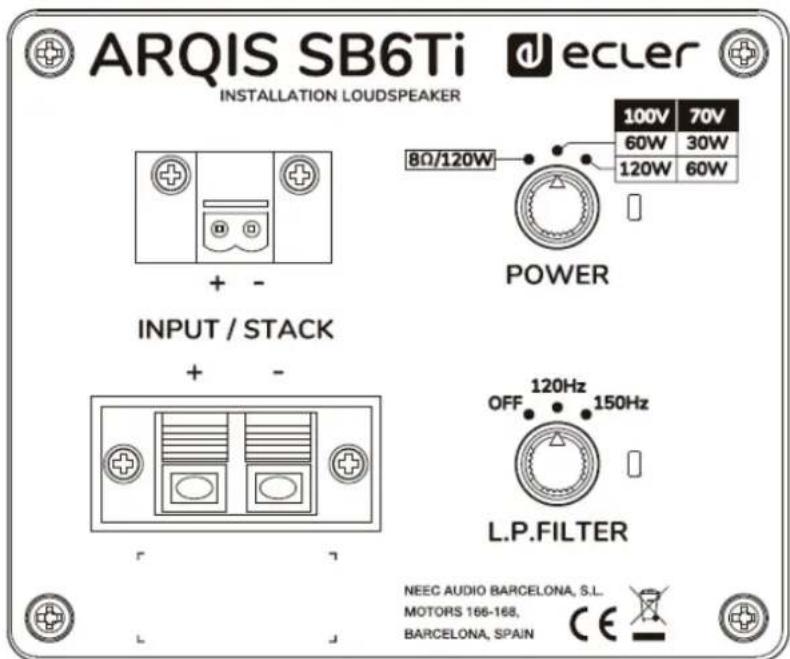

L’ARQISSB6Ti fonctionne à haute ou basse impédance. Pour cela, elle a sur sa face arrière un sélecteur à 3 positions permet de choisir son mode de fonctionnement. La position 8Ω/120W correspond au fonctionnement en basse impédance à une puissance maximale de 120 W. Les 2 positions pour ligne 70/100 V du sélecteur de puissance vous permettront de régler la puissance maximale à laquelle chaque unité fonctionnera (60/120 W en 100 V | 30/60 W en 70 W).11 Note : le système de distribution d’enceintes sur une ligne 70/100 V est historiquement le résultat d’impératifs techniques de panachage d’enceintes ayant des impédances et/ou puissances admissibles différentes sur une même ligne ou un même canal d'amplificateur, tout cela sans devoir se soucier de l’impédance totale de l’ensemble obtenu. De plus, cette solution permet l'utilisation, avec un minimum de pertes de puissance, de longs câbles d'une section nettement inférieure à celle normalement utilisée dans les installations à faible impédance. AVERTISSEMENT ! Si vous connectez accidentellement le système à un amplificateur à faible impédance avec le commutateur en position 100 V/60 W, cela n'endommagera pas l’enceinte, mais elle fonctionnera bien en dessous de son niveau normal de performances. Si par contre vous connectez accidentellement l’enceinte à une ligne 70 V/100 V alors que son sélecteur est en position 8 Ω, elle sera sérieusement endommagée. EQ SETTINGS Téléchargez le fichier des paramètres d'égalisation Ecler Loudspeakers EQ Settings pour ARQIS105i, ARQIS106i, ARQIS108i, ARQIS110i, ARQIS112i, ARQIS205i et ARQIS208i, prêt à être importé dans EclerNet Manager. AMPLIFICATEUR RECOMMANDÉ Le tableau suivant indique la puissance de sortie d’amplificateur adaptée à chaque système acoustique :

• ARQIS105i : 140 W RMS

• ARQIS106i : 240 W RMS

• ARQIS108i : 300 W RMS

• ARQIS205i : 280 W RMS

• ARQIS208i : 600 W RMS

• ARQIS110i : 600 W RMS

• ARQIS112i : 1000 W RMS

• ARQISSB6Ti : 240 WRMS sous 8 Ω

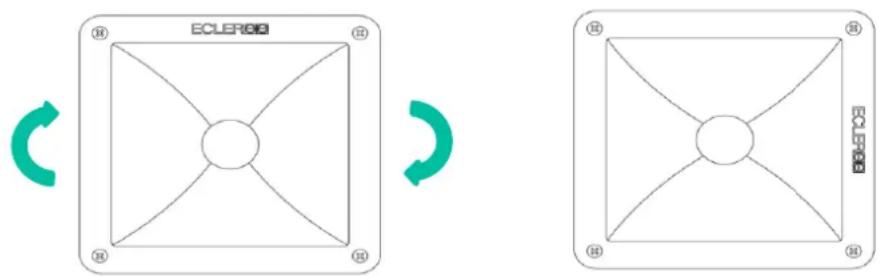

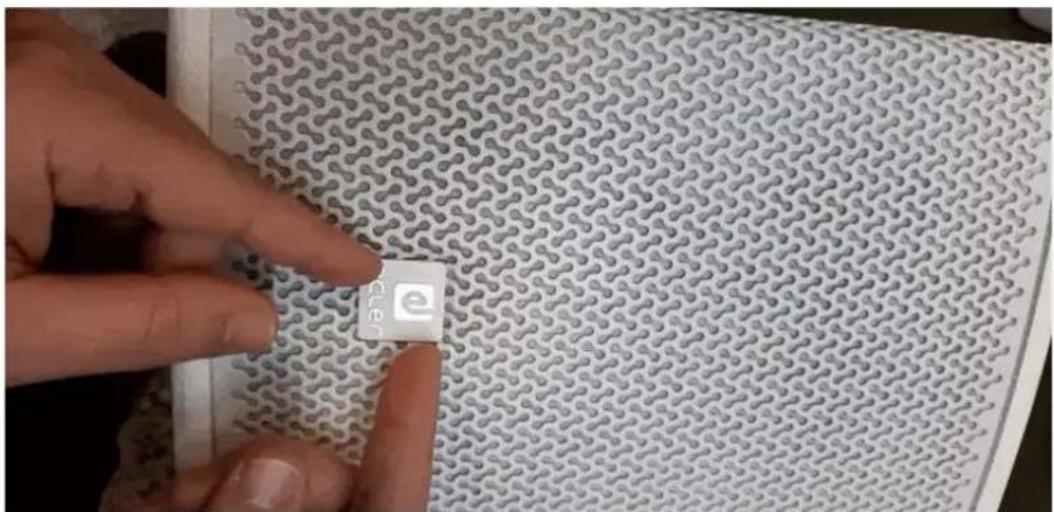

• ARQISSB15i : 1200 W RMS12 POSITIONNEMENT Tenez compte des règles générales suivantes : Placez les enceintes sur une surface solide et ferme. Les caissons de basses placés directement et horizontalement sur le sol ont un rendement plus élevé que ceux suspendus ou posés directement sur le sol, mais verticalement. Aucun obstacle ne doit se trouver entre les enceintes et le public. Les hautes fréquences sont très directives par rapport aux basses fréquences, de sorte que tout obstacle nuit à leur réponse. Dans le cas où un large public doit être couvert, une meilleure propagation du son sur une longue distance sera obtenue si les enceintes sont accrochées suffisamment haut. Téléchargez tous les fichiers EASE en cliquant sur l'image : INSTALLATION La meilleure façon d'installer l’enceinte a été étudiée pour chaque modèle de la série ARQISi. Chaque modèle de la gamme ARQIS est fourni avec le système d'installation optimal. Les modèles ARQIS106i, ARQIS108i, ARQIS205i, ARQIS208i, ARQIS110i, ARQIS112i peuvent être installés aussi bien horizontalement que verticalement grâce aux accessoires fournis et au moteur de compression pivotant de 1". Remarque : Le moteur de compression est installé en usine dans la même orientation que le logo de la grille de l'enceinte (horizontale ou verticale). Les ARQIS205 / ARQIS208 / ARQIS110 / ARQIS 112 / ARQISSB10 / ARQISSB15 sont également équipées de points d'accrochage M8 intégrés permettant de les suspendre à une structure compatible ou à une « poutrelle » à l'aide d’élingues en acier. NOTE IMPORTANTE : l'équipement ne doit en aucun cas être suspendu par ses poignées de transport (s’il y en a) ; utilisez les accessoires appropriés à chaque application. Lorsqu'un support de montage au plafond ou au mur est utilisé, il est obligatoire d'ajouter un système de sécurité redondant. Utilisez des câbles métalliques, des élingues ou des chaînes de diamètre approprié pour empêcher la chute de l'enceinte en cas d'arrachement du système de fixation principal.13

Exemple d'installation horizontale ou verticale à l'aide des points d'accrochage.21

• 1 support mural VEASY avec réglage vertical et horizontal (compatible VESA)

• 2 connecteurs Euroblock

• Guide de prise en main

• Carte de garantie 13.2. ARQIS106i

• 1 enceinte ARQIS106i

• 1 support mural VEASY avec réglage vertical et horizontal (compatible VESA)

• 2 connecteurs Euroblock

• 1 support mural VEASY avec réglage vertical et horizontal (compatible VESA)

• 2 connecteurs Euroblock

• Guide de prise en main

• Carte de garantie22 13.4. ARQIS205i

• 1 enceinte ARQIS205i

• 1 support à étrier de montage pour fixation au mur/plafond

• 1 poignée de sécurité en métal

• 2 garnitures en plastique

• 1 connecteur Euroblock

• 1 connecteur Speakon

• 1 support à étrier de montage pour fixation au mur/plafond

• Poignée de sécurité en métal

• 2 garnitures en plastique

• 1 connecteur Euroblock

• 1 connecteur Speakon

• 4 pieds en caoutchouc

• 1 connecteur Euroblock

• Guide de prise en main

• Carte de garantie 13.7. ARQIS112i

• 4 pieds en caoutchouc

• 1 connecteur Euroblock

• Guide de prise en main

• Carte de garantie 13.8. ARQISSB6Ti

• 1 enceinte ARQISSB6Ti

• 1 support à étrier de montage pour fixation au mur/plafond

• 1 poignée de sécurité en métal

• 2 garnitures en plastique

• 1 connecteur Euroblock

• 1 connecteur Speakon

• 4 pieds en caoutchouc

• 1 connecteur Euroblock

• Guide de prise en main

• Carte de garantie 13.10. ARQISSB12i

• 1 enceinte ARQISSB12i

• 1 connecteur Speakon

• 4 pieds en caoutchouc

• Guide de prise en main

• Carte de garantie 13.11. ARQISSB15i

• 1 enceinte ARQISSB15i

• 1 connecteur Speakon

• 4 pieds en caoutchouc

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Pour les questions techniques, veuillez contacter votre fournisseur, votre distributeur ou remplir le formulaire de contact sur notre site web, dans la rubrique Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ ([phone] | [e-mail] www.ecler.com
