Caractéristiques Techniques	Haut-parleur passif, puissance nominale 300W, impédance 8 ohms, réponse en fréquence 50 Hz - 20 kHz.
Utilisation	Idéal pour les installations fixes dans les espaces publics, les événements et les concerts.
Maintenance et Réparation	Vérifier régulièrement les connexions et nettoyer les grilles pour éviter l'accumulation de poussière.
Sécurité	Utiliser des câbles appropriés pour éviter les courts-circuits, ne pas exposer à l'humidité excessive.
Informations Générales	Poids : 15 kg, dimensions : 600 x 400 x 300 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - DROP6 Ecler

Comment connecter le haut-parleur Ecler DROP6 à un appareil audio ?

Pour connecter le haut-parleur Ecler DROP6 à un appareil audio, utilisez un câble audio approprié avec des connecteurs jack ou XLR, puis branchez l'autre extrémité de ce câble à votre source audio.

Que faire si le son est faible ou inaudible ?

Vérifiez que le haut-parleur est correctement connecté et allumé. Assurez-vous également que le volume de votre appareil source est suffisamment élevé et que les réglages de l'égaliseur ne sont pas trop bas.

Le haut-parleur Ecler DROP6 émet des bruits parasites, que faire ?

Les bruits parasites peuvent être causés par des interférences ou de mauvais câbles. Essayez de changer de câble, de vérifier les connexions et de vous éloigner des appareils électroniques qui pourraient causer des interférences.

Comment nettoyer le haut-parleur Ecler DROP6 ?

Pour nettoyer le haut-parleur, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs ou les nettoyants à base d'eau qui pourraient endommager le matériel.

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer le fusible si votre modèle en est équipé.

Est-ce que le Ecler DROP6 est compatible avec des systèmes de sonorisation professionnels ?

Oui, le Ecler DROP6 est conçu pour être compatible avec des systèmes de sonorisation professionnels, grâce à ses entrées et sorties standardisées.

Puis-je utiliser plusieurs Ecler DROP6 ensemble ?

Oui, vous pouvez connecter plusieurs Ecler DROP6 ensemble pour une meilleure couverture sonore. Assurez-vous de respecter les limites de puissance de votre amplificateur.

Quelle est la garantie du produit Ecler DROP6 ?

La garantie du produit Ecler DROP6 est généralement de 2 ans à partir de la date d'achat, mais vérifiez les conditions spécifiques fournies par le revendeur.

MODE D'EMPLOI DROP6 Ecler

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " " peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet

appareil à la pluie ou l'humidité.

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à

l'aide d'une prise avec protection de terre.4

3. Prenez en compte tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les

instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des

bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du

cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier

au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une

réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les

fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit.

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun

élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT : Ce produit ne doit en aucun cas être mis au rebut en tant

que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche. NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.5

Merci d'avoir choisi notre DROP6. Il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant d’effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés. Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

La DROP6 est une enceinte 2 voies suspendue à haut-parleur de 6,5", 75 W sous 8 Ω, au design épuré et dotée d'un transformateur de ligne 70/100 V avec comme sélections de puissance 60/30/15 et 7,5 W, fonctionnant en haute ou en basse impédance.

5. CARACTÉRISTIQUES PRINCIPALES

• Enceinte large bande suspendue à deux voies

• Utilisable en haute impédance (ligne 70 V ou 100 V) et en basse impédance (8 Ω)

• Sélecteur de puissance : 4 choix entre 60 W/30 W/15 W et 7,5 W en haute impédance plus la possibilité de fonctionner à 75 W en basse impédance

• ABS renforcé par de la fibre de verre

• Grille et haut-parleur pouvant être peints (blancs)

• Double connecteur INPUT/LINK (entrée/renvoi), type Euroblock

• Longueur du câble : 5 m (comprend 2 élingues en acier à hauteur réglable)

• Existe en blanc (RAL9003) et en noir (RAL9005)6

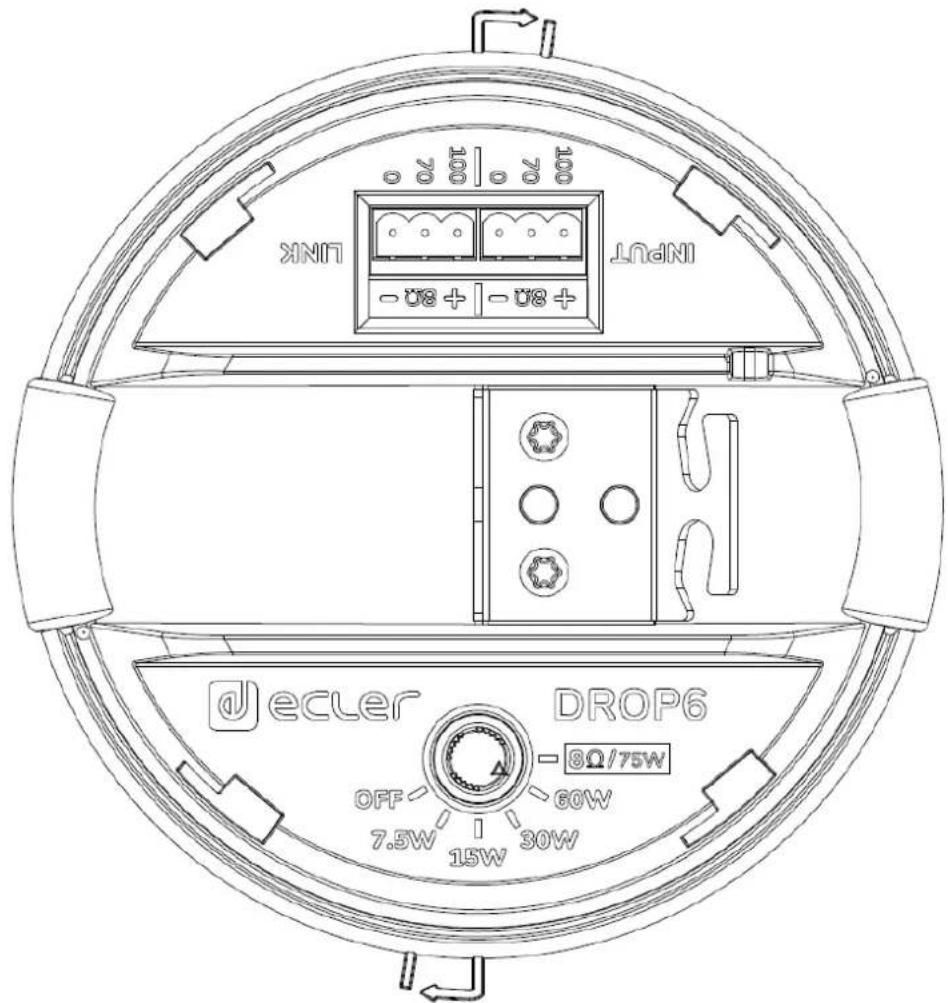

La connexion de la DROP6 est de type Euroblock, à brancher directement au câble provenant de l'amplificateur de puissance. Le sélecteur de puissance situé sur le dessus de l’enceinte vous permet de sélectionner le mode et la puissance de l'unité :

• 60/30/15 et 7,5 W en 70/100 V

L’enceinte DROP6 est livrée d'usine avec son sélecteur en position 60 W (70/100 V). La connecter accidentellement à un amplificateur basse impédance (8 ) n'endommagera pas l’enceinte, mais cela dégradera ses performances.

AVERTISSEMENT : si par contre vous connectez accidentellement

l’enceinte à une ligne 70/100 V alors que son sélecteur est en position 8 , l'amplificateur et l’enceinte seront sérieusement endommagés.7

7. EMPLACEMENT ET MONTAGE

Chaque unité DROP6 contient 2 élingues en acier de 5 mètres pour sa suspension, plus 2 connexions Euroblock.

AVERTISSEMENT : assurez-vous que le plafond et le système de fixation sont

suffisamment solides pour supporter le poids de l’enceinte. Pour installer chaque unité, il faut suivre les instructions ci-dessous :

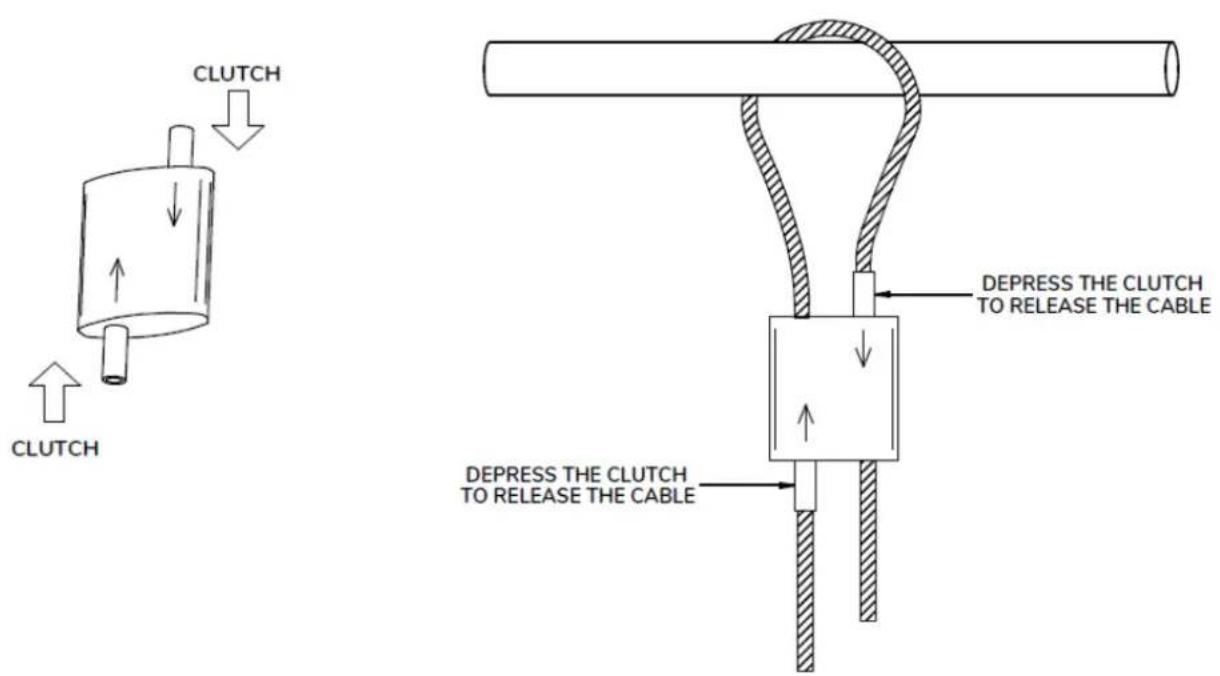

1. Insérez les élingues en acier et fixez-les au support à la hauteur souhaitée.8

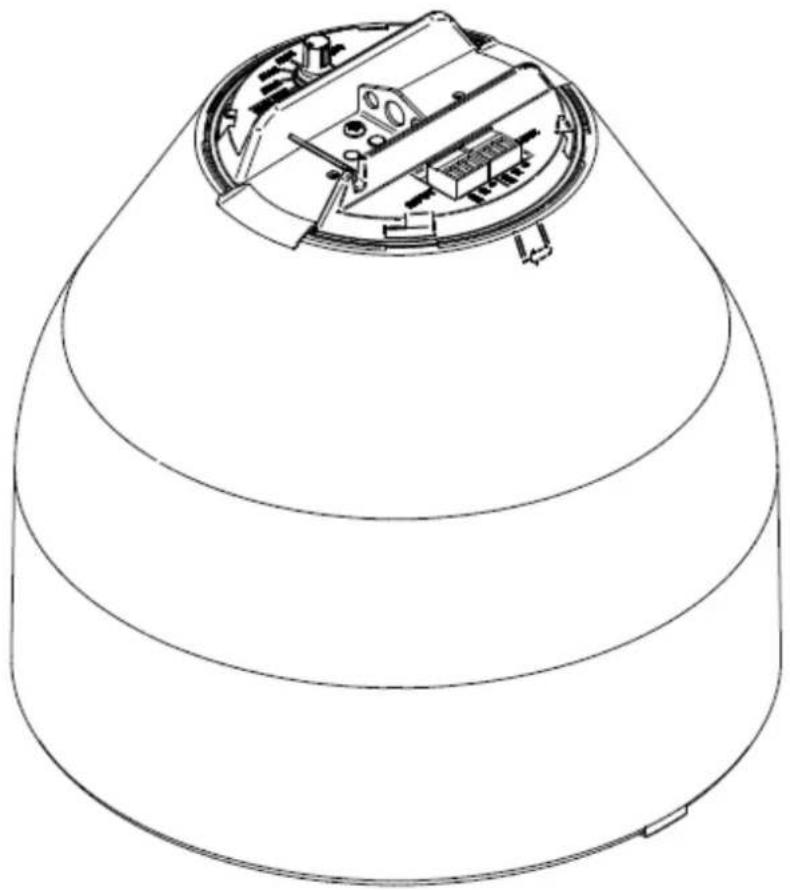

2. Retirez le dessus de l'enceinte pour exposer le panneau de connexion.

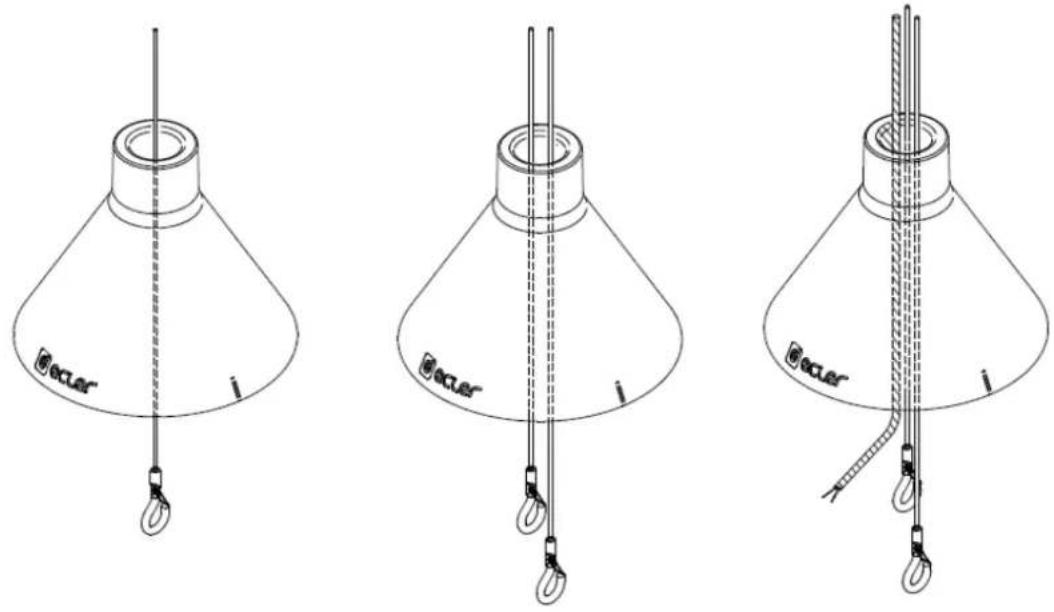

3. Faites passer les élingues en acier et le câble venant de l'amplificateur au travers

du cache conique arrière.9

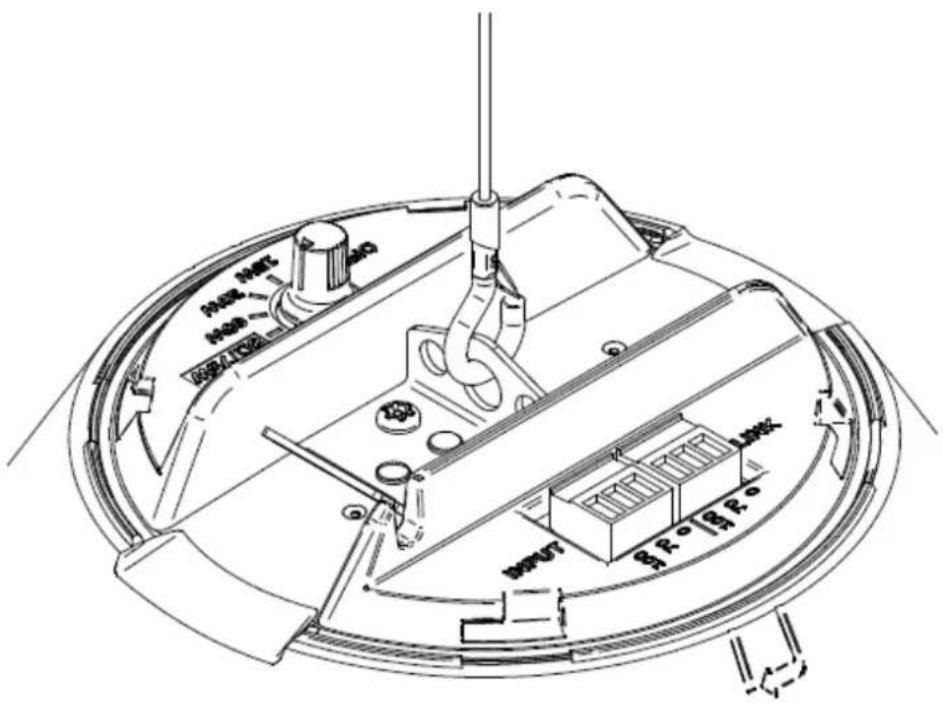

4. Accrochez l’élingue en acier à la partie métallique de l'enceinte.10

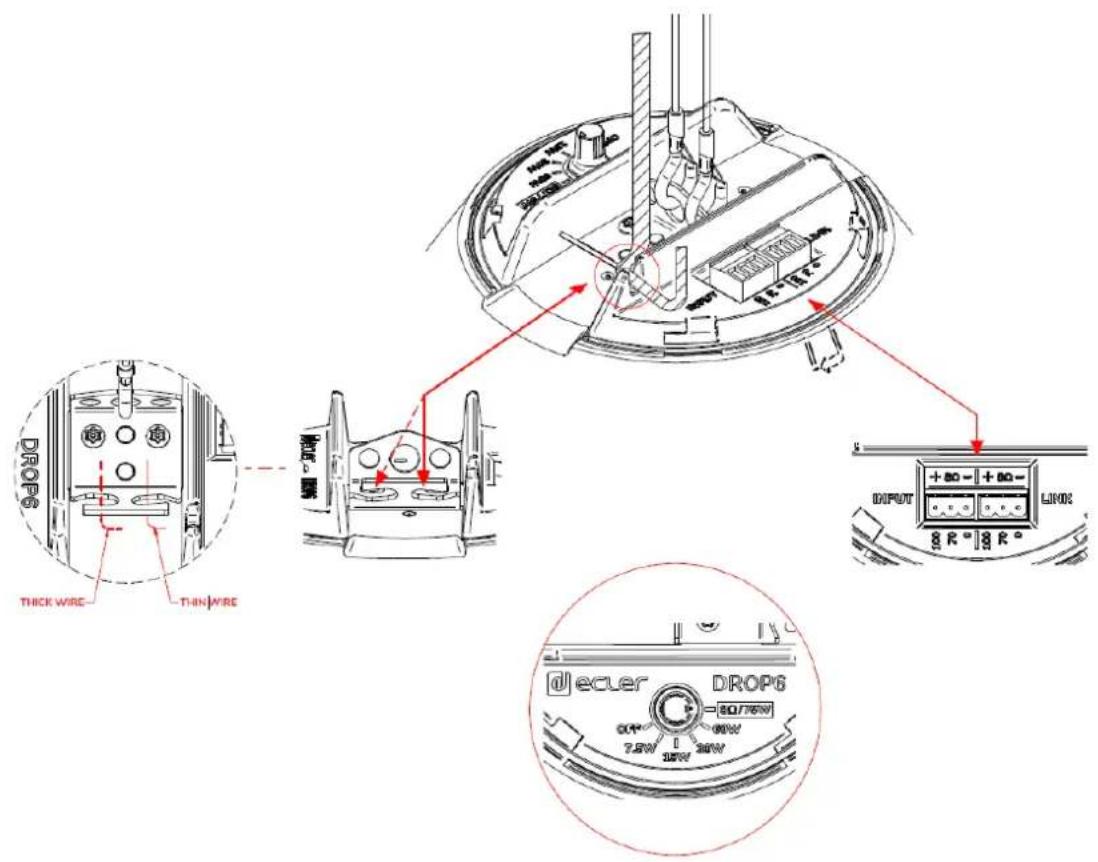

5. Accrochez la deuxième élingue en acier de la même manière et faites passer le

câble de signal à travers le trou pour atteindre les connecteurs Euroblock. Sélectionnez la puissance de fonctionnement voulue pour l'enceinte.11

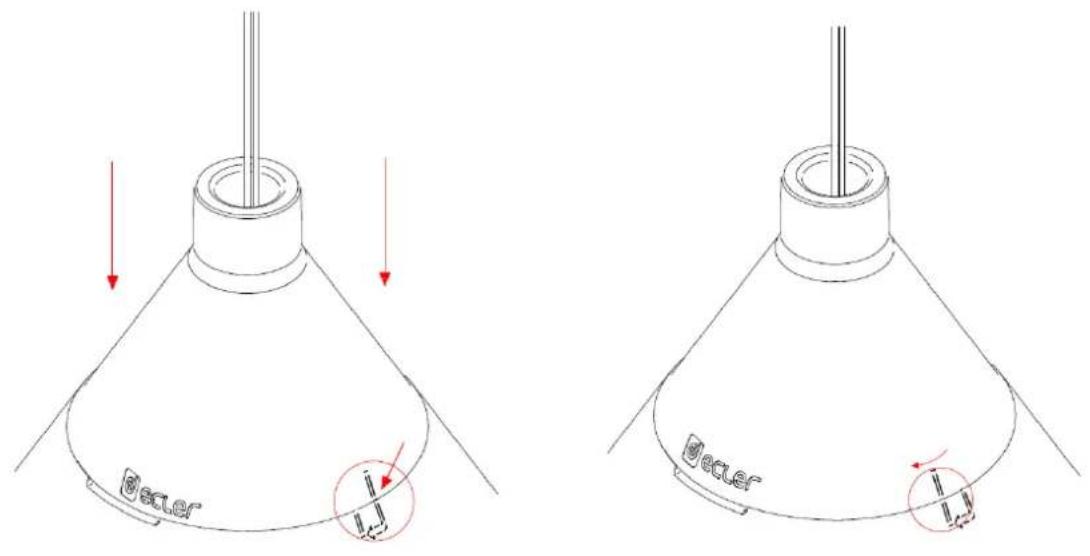

6. Replacez le cache arrière conique et tournez-le jusqu'à ce que les repères de

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ ([phone] | [e-mail] www.ecler.com
