Type de produit	Enceinte passive 2 voies pour montage mural ou plafond
Puissance nominale	140 W RMS
Impédance nominale	4 Ω ou 16 Ω (sélectionnable)
Woofers	2 x 6,5" avec bobine mobile 4 couches
Tweeter	1" en soie avec aimant néodyme et ferrofluide
Indice de protection	IP44 (résistant aux intempéries)
Matériau du boîtier	ABS renforcé de fibres de verre
Couleurs disponibles	Blanc (RAL9003), Noir (RAL9005), Or (RAL1036 environ)
Fixation fournie	Support mural VEASY avec réglage vertical et horizontal (compatible VESA 100)
Connecteurs	2 x Euroblock (INPUT et STACK)
Réglage d'impédance	Sélecteur avant derrière le logo, sans retirer la grille
Amplificateur recommandé	280 W RMS
Utilisation extérieure	Oui, avec câblage en forme de U et passe-fils adaptés
Entretien et nettoyage	Chiffon doux sec ou légèrement humide (eau + savon neutre). Pas d'alcool ni solvants
Sécurité	Mise à la terre obligatoire, déconnexion par cordon d'alimentation, ne pas ouvrir
Garantie	Consultez www.ecler.com ou la carte de garantie
Réparabilité	Maintenance par services techniques agréés Ecler
Fonctionnalités supplémentaires	Diagramme de dispersion large, fichiers EASE disponibles, égalisation via EclerNet Manager

FOIRE AUX QUESTIONS - NIMBO-26 Ecler

Comment régler l'impédance de l'enceinte NIMBO-26 ?

Le sélecteur d'impédance se trouve en face avant, derrière le logo. Il permet de choisir entre 4 Ω et 16 Ω sans retirer la grille. Assurez-vous de sélectionner la valeur adaptée à votre amplificateur.

Comment installer le support mural VEASY ?

Fixez d'abord la plaque murale à l'aide de vis adaptées au mur. Ensuite, accrochez l'enceinte sur la plaque. Utilisez la vis de réglage pour ajuster l'inclinaison et l'orientation horizontale. Des crans et repères facilitent la reproduction d'un même angle.

Puis-je utiliser l'enceinte NIMBO-26 en extérieur ?

Oui, elle possède un indice de protection IP44 et est conçue pour les installations extérieures. Pour les câbles, formez un U en entrant par le bas du passe-fil et utilisez des câbles à profil rond.

Quelle puissance d'amplificateur recommandez-vous pour la NIMBO-26 ?

Ecler recommande un amplificateur délivrant 280 W RMS pour obtenir les meilleures performances. La puissance nominale de l'enceinte est de 140 W RMS.

Comment nettoyer l'enceinte NIMBO-26 ?

Utilisez un chiffon propre, doux et sec, ou légèrement humidifié avec de l'eau et du savon liquide neutre. Essuyez ensuite avec un chiffon sec. Ne jamais utiliser d'alcool, de benzine ou de solvants. Évitez que l'eau pénètre par les ouvertures.

Comment connecter plusieurs enceintes NIMBO-26 en parallèle ?

Utilisez le connecteur STACK (renvoi) pour relier les enceintes en parallèle. Chaque enceinte dispose de deux connecteurs Euroblock : INPUT pour le signal de l'amplificateur et STACK pour la liaison vers l'enceinte suivante. Respectez la polarité.

Que faire si le son est déformé ou faible ?

Vérifiez d'abord le réglage d'impédance (4 Ω ou 16 Ω) et la puissance de l'amplificateur. Assurez-vous que les câbles ont une section suffisante (au moins 2,5 mm² pour 10 m). Consultez également les réglages d'égalisation téléchargeables sur le site Ecler.

Où trouver les réglages d'égaliseur pour la NIMBO-26 ?

Téléchargez le fichier Ecler Loudspeakers EQ Settings depuis le site Ecler. Ce fichier est prêt à être importé dans le logiciel EclerNet Manager pour une correction tonale optimale.

Quel type de câble utiliser pour la connexion ?

Utilisez des câbles de bonne qualité, de section adaptée à la distance et à l'impédance. Pour une distance de 10 m et 4 Ω, une section de 2,5 mm² est recommandée. Pour des distances plus longues, utilisez 4 ou 6 mm². La formule : section (mm²) = longueur (m) / impédance (Ω) avec pertes de 4%.

Puis-je peindre l'enceinte NIMBO-26 dans une couleur personnalisée ?

Oui, le boîtier en ABS peut être peint. Ecler propose une personnalisation par peinture RAL. Contactez votre revendeur ou Ecler pour plus d'informations sur les couleurs disponibles.

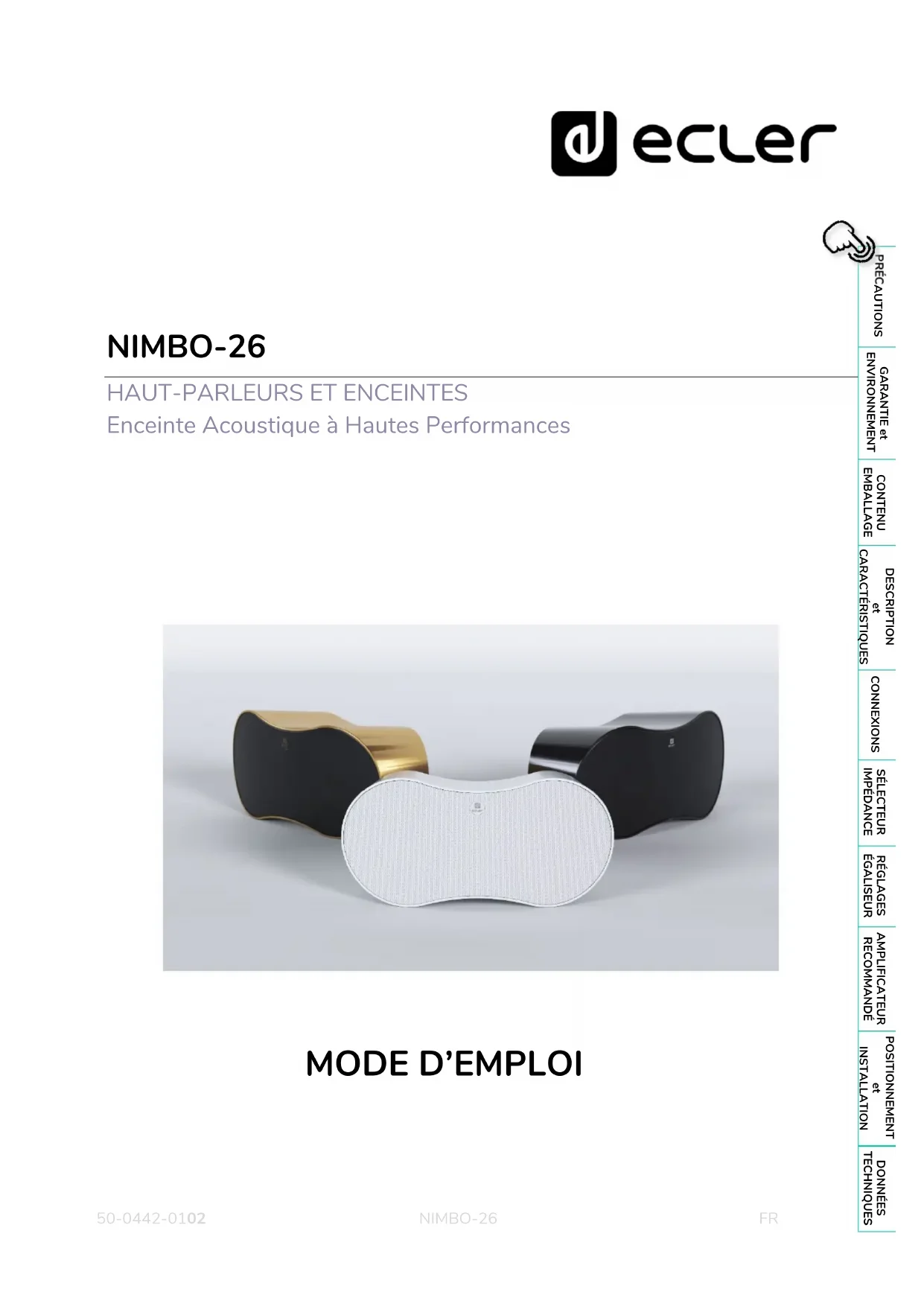

MODE D'EMPLOI NIMBO-26 Ecler

Enceinte Acoustique à Hautes Performances

4.1 Caractéristiques principales....6

1. CONNEXIONS....7

5.1 Schéma des connexions....8
5.2 Installation en extérieur....9

1. SÉLECTEUR D'IMPÉDANCE....10
2. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR) 10

3. AMPLIFICATEUR RECOMMANDÉ....10

4. POSITIONNEMENT et INSTALLATION....11

9.1 Positionnement....11
9.2 Installation....11
9.3 Schéma d'installation....12

10.1 Caractéristiques techniques....14
10.2 Schéma avec cotes .... 15

1. PRÉCAUTIONS

1.1 Remarque Importante

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant) : Les bornes marquées du symbole « 7 » peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT : afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.

AVERTISSEMENT : Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

AVERTISSEMENT : Les produits Ecler ont une longue durée de vie, de plus de 10 ans. Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

1.2 Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez-le uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
16. Une partie de l'étiquetage du produit se trouve à la base du produit.
17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

1.3 Nettoyage

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légèrement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu'il ne pénètre jamais d'eau dans l'appareil par ses ouvertures. N'utilisez jamais d'alcool, de benzine, de solvants ou de substances abrasives.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

2. GARANTIE et ENVIRONNEMENT

Merci d'avoir choisi notre appareil Ecler NIMBO-26 ! Nous apprécions votre confiance.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

Ecler s'engage pleinement à préserver de l'environnement et l'équilibre de la planète, à encourager les économies d'énergie et à réduire les émissions de CO₂. Les matériaux de recyclage et l'utilisation de composants non polluants figurent également parmi les principales priorités de notre croisade environnementale.

Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris l'emballage, et les a atténués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

• 1 enceinte NIMBO-26.
- 1 support mural VEASY avec réglage vertical et horizontal (compatible VESA).
• 2 connecteurs Euroblock.
• Guide de prise en main
- Carte de garantie.

4. DESCRIPTION et CARACTÉRISTIQUES

NIMBO-26 est une enceinte passive 2 voies à hautes performances d'une puissance de 140 W RMS offrant une réponse en basses fréquences étendue dans un format compact. Elle convient aux applications en extérieur, avec un design inspiré des nuages, fruit des compétences en ingénierie d'Ecler et de la collaboration avec des architectes et designers d'intérieur.

Elle comprend 2 woofers de 6,5" et un tweeter en soie de 1" placé au centre acoustique, agissant comme une source ponctuelle unique pour disperser le son de manière uniforme.

L'impédance nominale de l'enceinte peut être réglée sur 4 ohms ou 16 ohms grâce au sélecteur situé à l'avant, derrière le logo, qui permet de modifier l'impédance sans avoir à retirer la grille frontale en aluminium.

La robuste fixation murale VEASY fournie permet d'ajuster l'inclinaison et l'orientation horizontale à l'aide d'une seule vis.

4.1 Caractéristiques principales

• Enceinte passive 2 voies pour montage en saillie ou au plafond.
• 2 woofers de 6,5" avec bobine mobile à 4 couches améliorent la puissance admissible et la réponse dans les basses fréquences.
• Tweeter en soie de 1" avec aimant néodyme et ferrofluide.
• Coque compacte non résonante en ABS renforcé de fibres de verre.
  • Diagramme de dispersion large.
• Compatible avec les fixations VEASY, VESA 100 incluse.
• Rapidement et facilement installable, avec des crans et des repères pour reproduire une même orientation des enceintes.
• Protégée contre les intempéries avec un indice IP-44.
• Disponible en blanc (RAL9003), noir (RAL9005) et couleur or RAL1036, approx.).
• Possibilité de personnalisation par peinture RAL.

5. CONNEXIONS

Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. Ce dernier point est particulièrement important lorsque la distance est longue et l'impédance de charge faible (4-16 Ω). Une section d'au moins 2,5 mm2 est recommandée pour les distances jusqu'à 10 m ; 4 ou 6 mm2 pour les distances plus longues. La formule suivante donne la section requise, en supposant des pertes de 4 % :

$$ \text { Section en mm } ^ {2} = \frac {\text { Longueur en m }}{\text { Impédance de l'enceinte en } \Omega} $$

Respectez toujours la polarité. L'enceinte dispose d'un connecteur Euroblock pour l'entrée (INPUT) et d'un second connecteur Euroblock pour le renvoi (STACK), facilitant ainsi la connexion de l'enceinte en parallèle.

Voir le schéma détaillé des connexions en page suivante.

5.1 Schéma des connexions

5.2 Installation en extérieur

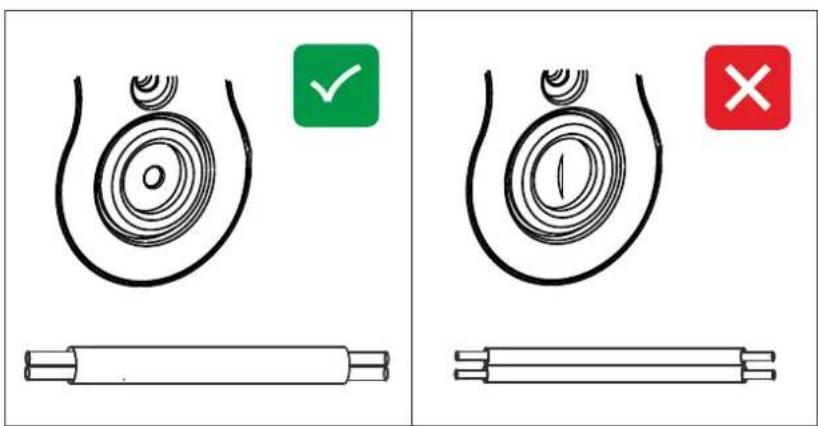

Pour les installations extérieures, guidez les câbles en forme de « U » comme indiqué sur l'image, en entrant dans le passe-fil en caoutchouc de l'enceinte du bas vers le haut.

Pour les installations extérieures, utilisez un outil rond pour percer les passe -fils. Évitez les coupes droites. De plus, veuillez utiliser des câbles à profil rond plutôt que des câbles parallèles.

6. SÉLECTEUR D'IMPÉDANCE

La NIMBO-26 fonctionne en basse impédance. Pour cela, elle a en face avant (derrière le logo) un sélecteur à 2 positions qui permet de choisir son mode de fonctionnement sans retirer la grille.

7. RÉGLAGES DE CORRECTION TONALE (ÉGALISEUR)

Téléchargez le fichier Ecler Loudspeakers EQ Settings prêt à être importé dans le logiciel EclerNet Manager.

8. AMPLIFICATEUR RECOMMANDÉ

La puissance de sortie de l'amplificateur recommandée pour la NIMBO-26 est de 280 W RMS.

9. POSITIONNEMENT et INSTALLATION

9.1 Positionnement

Tenez compte des règles générales suivantes :

Placez l'enceinte sur une surface solide et ferme. Aucun obstacle ne doit se trouver entre les enceintes et le public. Les hautes fréquences sont très directives par rapport aux basses fréquences, de sorte que tout obstacle nuit à leur réponse. Dans le cas où un large public doit être couvert, une meilleure propagation du son sur une longue distance sera obtenue si les enceintes sont accrochées suffisamment haut.

Téléchargez tous les fichiers EASE en cliquant sur l'image :

9.2 Installation

L'enceinte NIMBO-26 comprend une fixation murale VEASY, compatible VESA 100 et facile à installer. La robuste fixation murale VEASY permet d'ajuster l'inclinaison et l'orientation horizontale à l'aide d'une seule vis. Rapidement et facilement installable, avec des crans et des repères pour reproduire une même orientation des enceintes.

Voir le schéma d'installation détaillé en page suivante.

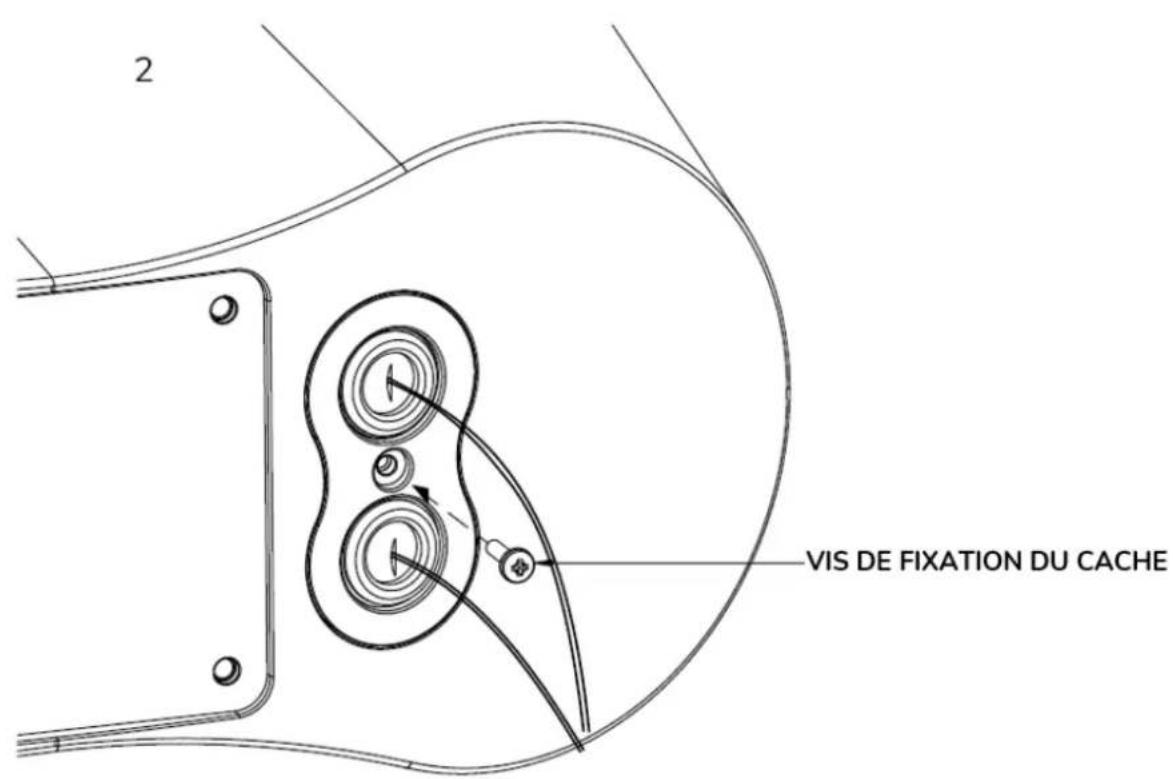

9.3 Schéma d'installation

Montage du support mural VEASY.

1

10.1 Caractéristiques techniques

NIMBO-26

10.2 Schéma avec cotes

Toutes les mesures en mm.

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.
