Drift - Casque de protection CABERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque de protection intégral
Marque	Caberg
Modèle	Drift
Poids	Environ 1500 g
Matériau de la coque	Polycarbonate (estimation)
Système de ventilation	Oui, avec mécanisme antibuée par levier
Écran principal	Démontable, compatible Pinlock
Écran solaire	Intégré, démontable
Coiffe intérieure	Lavable, démontable par agrafes et boutons pression
Bavette antivent	Démontable, fixée par agrafes et languettes
Alimentation	Non applicable
Homologation	Conforme aux normes en vigueur
Fonctions principales	Protection, ventilation, antibuée, écran solaire, confort
Entretien et nettoyage	Coiffe lavable à la main, écran nettoyable avec un chiffon doux
Pièces détachées disponibles	Écran, Pinlock, coiffe, joues, bavette

FOIRE AUX QUESTIONS - Drift CABERG

Comment activer le système antibuée ?

Actionnez le levier indiqué en rouge sur l'image (Pic.1) pour laisser passer un filet d'air. En position basse, la visière est plaquée sur le joint, empêchant l'air de passer (Pic.2).

Comment démonter l'écran principal ?

Ouvrez entièrement l'écran et mettez le levier antibuée en position haute. Libérez le crochet A et retirez la visière en actionnant le curseur B (Pic.3). Renouvelez pour l'autre côté.

Comment monter l'écran principal ?

Placez la visière en position ouverte et insérez le crochet A dans son logement. Pressez sur le pivot C (Pic.4) jusqu'au verrouillage. Renouvelez pour l'autre côté.

Comment démonter l'écran solaire ?

Déplacez le levier actionnant l'écran solaire vers l'avant du casque. Décrochez la visière fumée d'un côté en tirant légèrement vers l'extérieur, puis l'autre côté (Pic.5).

Comment monter l'écran solaire ?

Maintenez le levier actionnant l'écran solaire sur l'avant du casque. Insérez par légère pression un côté de la visière fumée dans le guide, puis l'autre côté (Pic.6).

Comment démonter la coiffe lavable ?

Retirez les joues en tirant vers l'intérieur pour libérer les boutons pression. Depuis la nuque, exercez une traction vers l'intérieur pour libérer les agrafes arrière, puis les fixations des côtés D (Fig.7). Extrayez la coiffe complète.

Comment monter la coiffe lavable ?

Positionnez la coiffe à l'intérieur du casque. Insérez la fixation frontale E dans le support (Pic.8). Insérez les parties latérales D entre la calotte en polystyrène et la coque (Pic.9). Fixez les agrafes de la nuque. Placez les joues en insérant la plaque F (Pic.10) et fixez les boutons pression.

Comment monter la bavette antivent ?

Insérez et fixez la partie rigide de la bavette, puis insérez les languettes G entre la joue et la calotte (Pic.11). Pour le démontage, exercez une légère traction vers l'extérieur pour libérer les agrafes.

Comment installer le Pinlock ?

Retirez l'écran principal. Décintrez légèrement la visière et insérez le Pinlock entre les deux picots prévus. Assurez-vous que le joint de silicone est en contact total avec l'écran. Retirez le film protecteur du Pinlock et remontez l'écran.

Comment nettoyer le casque ?

Lavez la coiffe à la main avec un savon doux et laissez sécher à l'air libre. Nettoyez l'écran avec un chiffon doux et de l'eau savonneuse. Évitez les solvants et les produits abrasifs.

MODE D'EMPLOI Drift CABERG

Système de ventilation

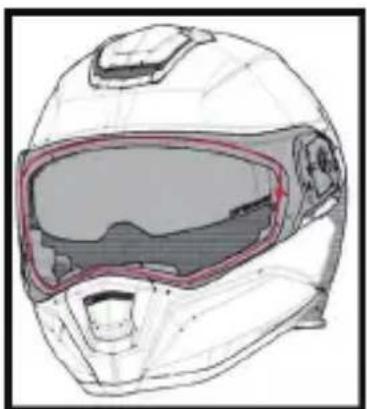

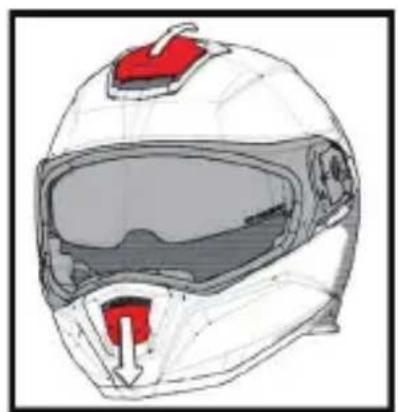

1.1 le mécanisme antibuée est conçu pour éviter la condensation sur l'écran, grâce à un levier permettant de laisser passer un filet d'air.

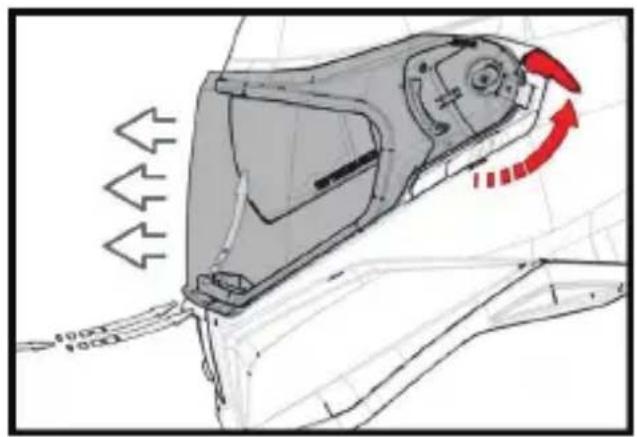

Le système peut être activé facilement en actionnant le levier indiqué en rouge sur l'image Pic.1.

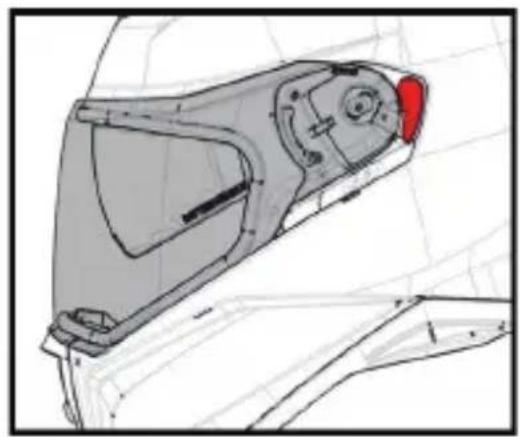

Inversement, lorsque le levier est dans sa position basse, la visière est plaquée sur le joint, évitant ainsi à l'air de passer (Pic.2).

Pic.1

2 Instructions de démontage de l'écran principal

2.1 Ouvrir entièrement l'écran et mettre le levier antibuée en position haute.

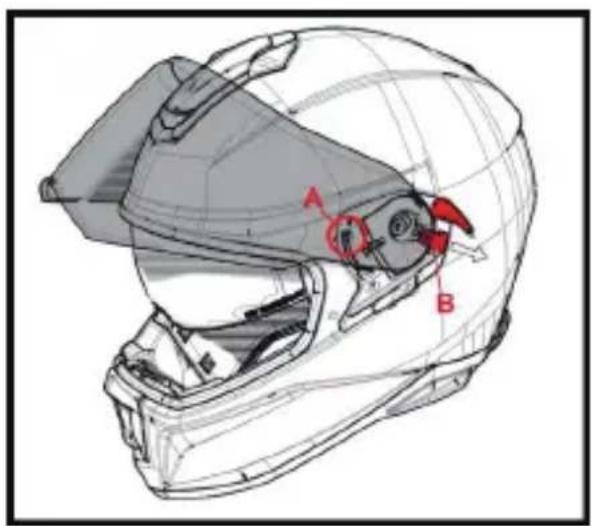

2.2 Libérer le crochet A et retirer la visière en actionnant le curseur B comme illustré (Pic.3).
2.3 Renouveler l'opération pour retirer l'autre côté.

3 Instructions de montage de l'écran principal

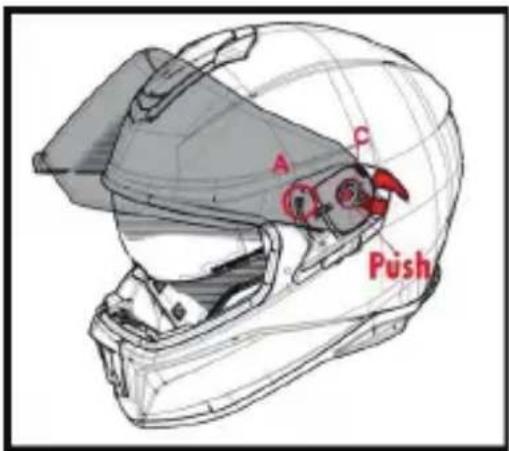

3.1 Placer la visière en position ouverte et insérer le crochet A dans son logement.
3.2 Presser sur le pivot C comme indiqué sur l'image Pic.4 jusqu'au verrouillage.
3.3 Renouveler l'opération pour installer l'autre côté.

Pic.4

4 Instructions de démontage de l'écran solaire

4.1 Déplacer le levier actionnant l'écran solaire vers l'avant du casque.
4.2 Décrocher la visière fumée d'un côté en tirant légèrement vers l'extérieur du casque, puis l'autre côté. Une fois libérée, tirer la visière. (Pic.5).

5 Instructions de montage de l'écran solaire

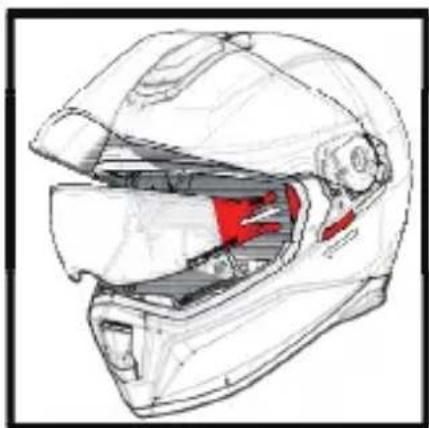

5.1 Maintenir le levier actionnant l'écran solaire sur l'avant du casque.
5.2 Insérer, par une légère pression, un côté de la visière fumée dans le guide prévu à cet effet, puis l'autre côté (Pic. 6).

6. Instructions de démontage de la coiffe lavable.

Pour le démontage de la coiffe interne, procéder indifférement de droite à gauche ou de gauche à droite.

6.1 Retirer la joue en tirant vers l'intérieur du casque afin de libérer les boutons pression, reproduire l'opération de l'autre côté.

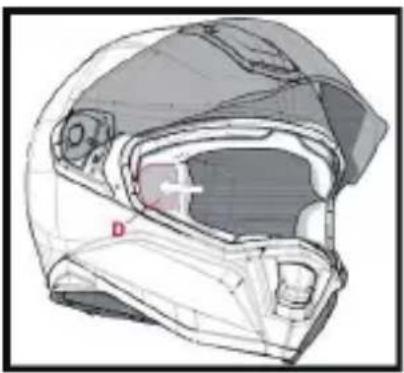

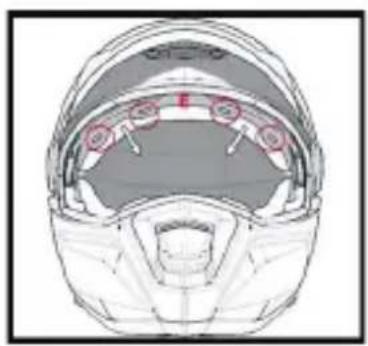

6.2 A partir de la nuque exercer une légère traction vers l'intérieur du casque pour libérer les agraffes de la partie arrière. Maintenir la traction pour libérer les fixation des côtés D et extraire la partie frontale E (Fig.7)
6.3 Extraire la coiffe complète.

7. Instructions de montage de la coiffe lavable.

7.1 Positionner la coiffe à l'intérieur du casque
7.2 Insérer et engager la fixation frontale E dans le support fixé à la calotte en plystyrène (Pic.8).
7.3 Insérer et enclencher les parties lattérales D entre la calotte en polystyrène et la coque extérieure (Pic.9) et fixer les agraffes de la nuque.
7.4 Placer les joues en insérant la plaque en plastique F entre la coque et le polystyrène (Pic.10), puis fixer les boutons pression.

La bavette antivent limite les infiltrations d'air par la mentonnière.

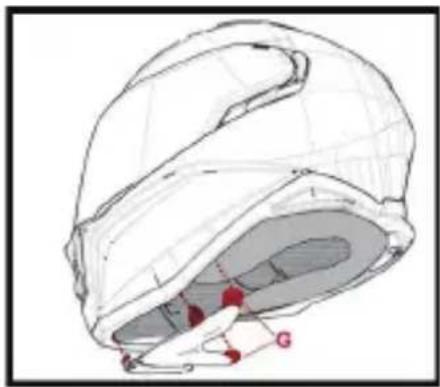

8.1 MONTAGE : insérer et fixer la partie rigide, puis insérer les languettes G entre la joue et la calotte (Pic.11).
8.2 DÉMONTAGE : exercer une légère traction vers l'extérieur du casque afin de libérer les agraffes de la partie rigide et extraire l'ensemble de la bavette.

9.1 Retirer l'écran comme indiqué dans les instructions ci-dessus.
9.2 Décintrer légèrement la visière et insérer le Pinlock® entre les 2 picots prévus à cet effet. Le joint de silicone doit être totalement en contact avec l'écran afin d'empêcher la formation de condensation entre les 2 écrans.
9.3 Retirer le film protecteur de l'écran Pinlock®
9.4 Repositionner l'écran comme indiqué dans les instructions ci-dessus.

Démontage

9.5 Retirer l'écran comme indiqué dans les instructions ci-dessus.
9.6 Décintrer légèrement la visière jusqu'à ce que le Pinlock® ne soit plus sous tension, puis retirer délicatement l'écran Pinlock®.
