Huskystar EM10 - Machine à coudre Husqvarna-Viking - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre et à broder informatisée pour usage domestique
Marque	Husqvarna-Viking
Modèle	Huskystar EM10
Alimentation électrique	120 V, 60 Hz (prise polarisée)
Fonctions principales	Broderie automatisée, sélection et modification de motifs, inversion horizontale/verticale, pivotement à 90°, centrage, réglage de vitesse
Connectivité	Port USB pour liaison avec ordinateur (câble USB fourni)
Panneau de commande	Écran LED, boutons directionnels, sélection de motif, bouton Start/Stop
Enfile-aiguille	Automatique intégré
Bobineur de canette	Manuel avec réglage de vitesse
Cercles à broder	Inclus, fixation sur porte-cercle
Pieds presseurs	Pied standard pour broderie
Aiguilles	Aiguilles standard avec plat arrière, remplacement facile
Éclairage	Ampoule 12 V / 5 W remplaçable
Vitesse de broderie	Réglable via boutons de direction (haut/bas)

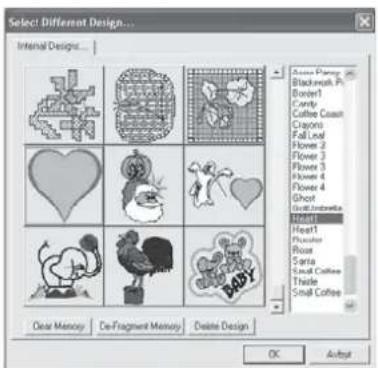

Mémoire interne	Stockage de motifs, possibilité de défragmentation
Entretien	Nettoyage avec brosse douce, lubrification régulière avec huile transparente
Sécurité	Double isolation, arrêt automatique, débrancher avant entretien
Poids (estimé)	Environ 12 kg
Dimensions (L x H x P, estimé)	Environ 45 x 30 x 30 cm
Contenu de la boîte	Machine, cercle à broder, canettes, aiguilles, huile, brosse, tournevis, câble USB, guide d'utilisation

FOIRE AUX QUESTIONS - Huskystar EM10 Husqvarna-Viking

Comment enfiler l'aiguille automatiquement ?

Relevez le pied-de-biche et mettez l'aiguille en position haute. Abaissez le levier de l'enfile-aiguille vers l'avant jusqu'à ce qu'il s'arrête. Passez le fil de gauche à droite sur l'enfile-aiguille, puis ramenez doucement le levier en arrière. Attrapez la boucle derrière le chas de l'aiguille.

Que faire si l'aiguille se casse souvent ?

Vérifiez que l'aiguille est correctement installée (partie plate vers l'arrière) et bien serrée. Utilisez une aiguille droite non courbée. Ne tirez pas sur le tissu pendant la couture et ajustez la tension du fil supérieur si nécessaire.

Comment régler la tension du fil supérieur ?

Utilisez la molette graduée en haut de la machine. La plage normale est indiquée en fond plus foncé. Si le fil supérieur est trop tiré sous le tissu, tournez la molette vers un chiffre plus élevé. Si pas assez, vers un chiffre inférieur.

La canette ne se bobine pas correctement, que faire ?

Assurez-vous que le bobineur de canette est entièrement engagé (poussez l'axe vers la droite). Placez la canette correctement sur l'axe. Utilisez le bouton Start/Stop pour démarrer et ajustez la vitesse avec les boutons haut/bas. Le bobinage ne s'arrête pas automatiquement, appuyez sur Start/Stop quand la canette est pleine.

Comment connecter la machine à l'ordinateur ?

Branchez le câble USB fourni entre la machine et l'ordinateur. Allumez la machine. Le logiciel Navigator démarre automatiquement. Utilisez le logiciel 3D Embroidery Intro pour envoyer des motifs vers la machine via les options Quick Send ou Send to Machine Memory.

Que signifie le code d'erreur E13 ?

E13 indique une rupture de fil. Enfilez à nouveau la machine en suivant la procédure décrite dans le manuel. Vérifiez que le fil supérieur et le fil de canette sont correctement placés.

Comment nettoyer la zone de la canette ?

Éteignez et débranchez la machine. Retirez la plaque à aiguille en dévissant les vis. Soulevez le boîtier de canette. Utilisez une petite brosse souple pour enlever les peluches et poussières. Replacez le boîtier en alignant l'onglet sur la butée.

Comment remplacer l'ampoule d'éclairage ?

Éteignez et débranchez la machine. Dévisser la vis du couvercle à gauche de la machine et retirez le couvercle. Tirez l'ancienne ampoule et insérez une neuve du même type (12 V / 5 W). Replacez le couvercle et revissez.

Pourquoi la machine ne démarre-t-elle pas ?

Vérifiez que l'interrupteur principal est sur 'I' (marche). Assurez-vous que le pied-de-biche est abaissé et que le bobineur de canette est désengagé. Si un code d'erreur s'affiche, consultez la section messages d'aide du manuel.

Comment améliorer la qualité de la broderie ?

Utilisez un entoilage approprié (à découper pour les tricots, détachable pour les tissus stables). Cercler fermement le tissu et l'entoilage sans plis. Changez l'aiguille régulièrement. Ajustez la tension du fil supérieur si nécessaire.

MODE D'EMPLOI Huskystar EM10 Husqvarna-Viking

Cette machine à coudre à usage familial est conçue pour répondre aux normes EC/EN 60335-2-28 et UL1594

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes :

Lisez attentivement toutes les instructions avant d'utiliser cette machine à coudre à usage domestique.

DANGER - Pour éviter tout risque d'électrocution :

• Une machine à coudre branchée ne doit jamais être laissée sans surveillance. Débranchez toujours la machine du réseau électrique immédiatement après usage et avant de la nettoyer.
• Débranchez-la toujours avant de changer une ampoule. Remplacez l'ampoule par une ampoule de même type et de même puissance (5 Watts ).

DANGER - Pour éviter tout risque de brûlure, d'incendie, d'électrocution ou de blessure :

• Ne laissez pas les enfants jouer avec la machine. Il est fortement recommandé de redoubler d'attention lorsque la machine est située à proximité d'enfants ou de personnes handicapées.
• N'utilisez cette machine à coudre que pour l'usage prévu, comme décrit dans ce manuel. N'utilisez que les accessoires recommandés par le fabricant, conformément à nos indications.
• Ne faites jamais fonctionner la machine à coudre si la prise ou le cordon d'alimentation sont endommagés, si elle ne fonctionne pas correctement ou si elle est tombée par terre, ou a été au contact de l'eau. Retournez la machine au revendeur ou au centre de service technique le plus proche de chez vous pour toute révision, réparation ou réglage mécanique ou électrique.
• Ne faites jamais fonctionner la machine à coudre si le système de ventilation est obstrué. Évitez toute présence de peluche, poussières, chutes de tissus dans la ventilation ou dans la pédale de commande.

• N'approchez pas les doigts des parties mobiles, en particulier au niveau de la zone située autour de l'aiguille de la machine.

• Utilisez toujours la plaque à aiguille appropriée. L'aiguille risque de se casser avec une plaque non adaptée.
  • N'utilisez jamais d'aiguilles courbes.

• Ne tirez pas sur le tissu et ne le poussez pas pendant la couture. Vous éviterez ainsi de désaxer l'aiguille puis de la casser.
• Éteignez la machine (position "0") lors des réglages au niveau de l'aiguille, par exemple : enfilage de l'aiguille, changement d'aiguille, bobinage de la canette, changement de pied presseur, etc.
• Débranchez toujours la machine à coudre pour retirer les couvercles, pour le graissage, ou pour tout autre réglage de service par l'utilisateur, mentionné dans le manuel d'instructions.
• Ne faites jamais tomber ou ne glissez aucun objet dans les ouvertures.
• N'utilisez pas la machine à l'extérieur.
• N'utilisez pas votre machine à proximité de bombes aérosols ou de vaporisateurs ou lorsque de l'oxygène est administré.
• Pour débrancher, commencez toujours par éteindre votre machine (interrupteur en position 0).
• Ne débranchez pas la machine en tirant sur le cordon. Pour débrancher, saisir la prise, et non le cordon.
• Tenez la prise quand vous enroulez le cordon dans l'enrouleur. Ne la faites pas "claquer" contre l'enrouleur.
• Cette machine est équipée d'une double sécurité. N'utiliser que des pièces détachées d'origine. Voir les instruction relatives à la maintenance des appareil avec une double sécurité.

CONSERVEZ CES INSTRUCTIONS

MAINTENANCE DES PRODUITS ÉQUIPÉS D'UNE DOUBLE SÉCURITÉ

Une machine à double sécurité est équipée de deux systèmes de sécurité au lieu d'un branchement à la terre. Aucun branchement à terre n'est livré avec un produit à double sécurité et ne doit pas être ajouté à un tel produit. La maintenance d'un produit à double sécurité nécessite une attention toute particulière ainsi qu'une bonne connaissance technique et doit obligatoirement être effectuée par un technicien qualifié. Les pièces détachées d'un tel appareil doivent être des pièces d'origine. La mention "Double Sécurité" doit figurer sur tout appareil équipée d'une double sécurité.

INTRODUCTION

FELICITATIONS POUR LE CHOIX DE VOTRE NOUVELLE MACHINE

Votre nouvelle machine est une machine à broder domestique, informatisée et de pointe. Pour profi ter à plein de toutes les fonctionnalités, nous vous suggérons de bien lire ce guide de l'utilisateur avant d'utiliser la machine.

Afin de veiller à toujours vous offrir les fonctionnalités de couture les plus récentes, nous nous réservons le droit de changer, sans avis préalable, la fabrication, l'aspect extérieur, l'équipement, ainsi que les accessoires spéciaux de la machine tant que ce changement n'influence pas négativement les fonctions de la machine.

Cependant, de telles modifi cations se feront toujours au bénéfi ce de l'utilisateur et du produit.

Table des matières

INTRODUCTION

Vue générale

Accessoires

Interrupteur d'alimentation et prises

Branchement de la machine 7

Mise sous tension de la machine 7

Mise sous tension de la machine 7

PRÉPARATION À LA BRODERIE

Bobiner la canette 11

Placement de la canette dans la machine 13

Enfilage du fil supérieur 14

Enfi le-aiguille automatique 15

Tension du fil supérieur 16

Broche porte-bobine verticale 17

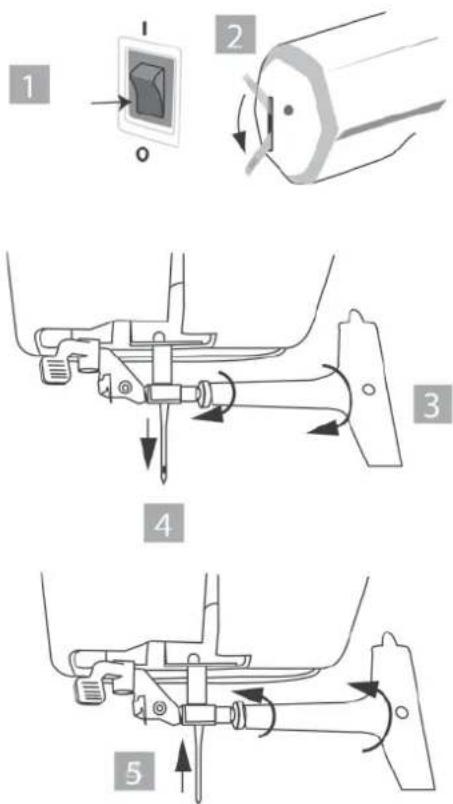

Modification d'aiguille 18

Bouton Start/Stop

(Marche/Arrêt) 20

Releveur du pied-de-biche 20

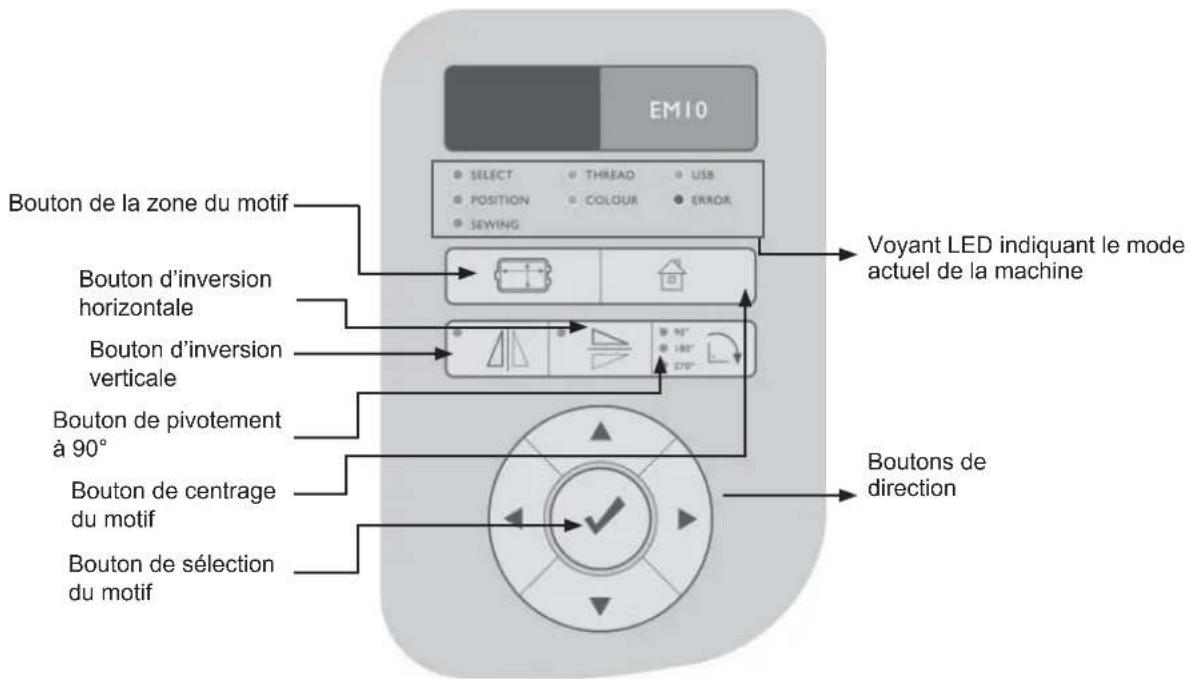

_5 Panneau de commande 21

Boutons de la zone du motif 22

Inversion horizontale 22

Inversion verticale 22

Pivotement à 90° 22

Bouton de centrage du motif 22

Bouton de sélection du motif 22

Témoins du mode

de la machine 23

Boutons de direction 24

9

CONNECTIVITÉ À VOTRE ORDINATEUR

Envoi

Utilisation de la machine sans connexion à l'ordinateur 28

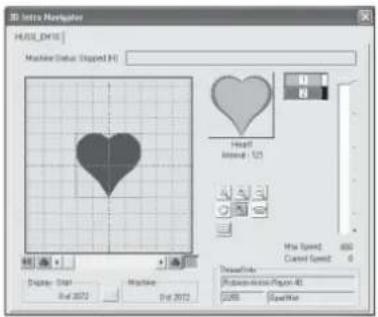

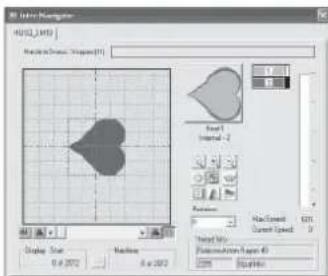

Module Navigator 29

Logiciel Navigator 29

Outils Navigator 31

Messages d'aide 33

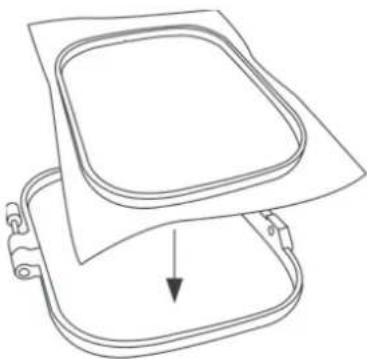

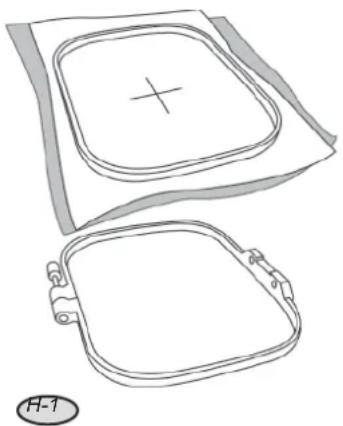

Encerclage

Fixation du cercle 37

Retirement du cercle 37

Déplacement au point 38

Piquer un motif 39

ENTRETIEN ET DÉTECTION DE PANNES 41

Remplacement de l'ampoule 42

Nettoyage 43

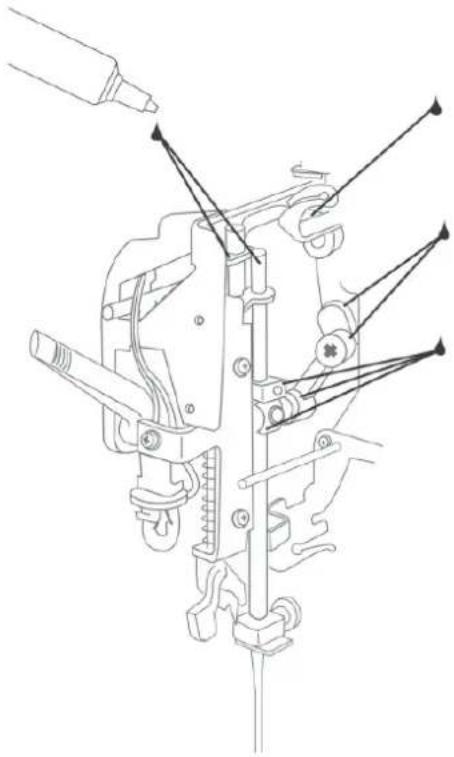

Lubrifi cation 44

Guide de dépannage 45

27

Guide de l'utilisateur

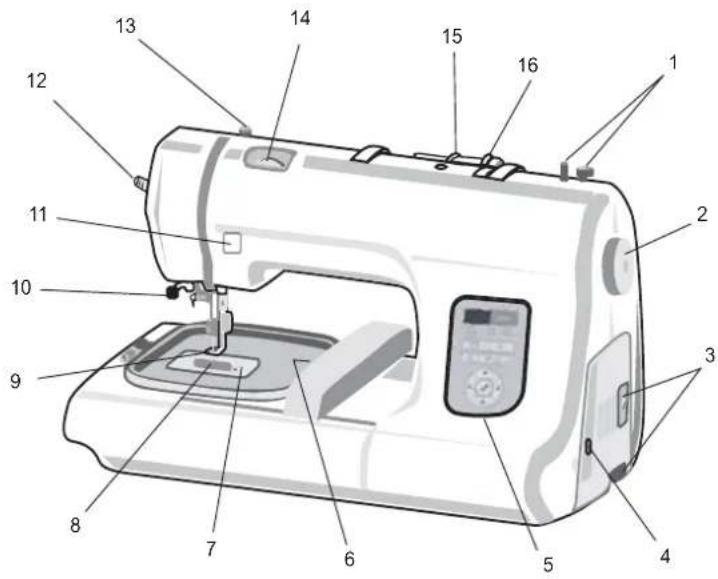

1. Bobineur de canette

2. Volant à main

3. Interrupteur principal et prises

4. Connexion USB

5. Panneau de commande

6. Fixation pour cercle à broder

7. Plaque à aiguille

8. Couvercle de la canette

9. Pied-de-biche

10. Enfi le-aiguille

11. Bouton Start/Stop (Marche/Arrêt)

12. Levier du pied-de-biche

13. Guide-fi I du bobinage de la canette

14. Tension du fi l supérieur

15. Capuchon de la bobine

16. Rondelle de bobine

Vue générale

Familiarisez-vous avec les noms des éléments de votre machine. Cela vous permettra d'apprendre plus facilement son fonctionnement.

Voici les accessoires standard inclus dans votre machine à broder.

1.

Votre machine est livrée avec une huile pour machine à coudre transparente qu'il faut utiliser pour lubrifi er votre machine.

1. Aiguilles
2. Découvit
3. Coupe-fi I
4. Outil tournevis
5. Cercle à broder
6. Broche porte-bobine verticale
7. Capuchon de la bobine (grand)
8. Capuchon de la bobine (petit)
9. Lubrifi cateur
10. Canettes
11. Brosse (non illustrée)
12. Câble USB (non illustré)
13. Poche de rangement des accessoires (non illustrée)
14. Pied pour fi I

Guide de l'utilisateur

Mettez l'interrupteur en position d'arrêt « O » avant de débrancher la prise de la source d'alimentation.

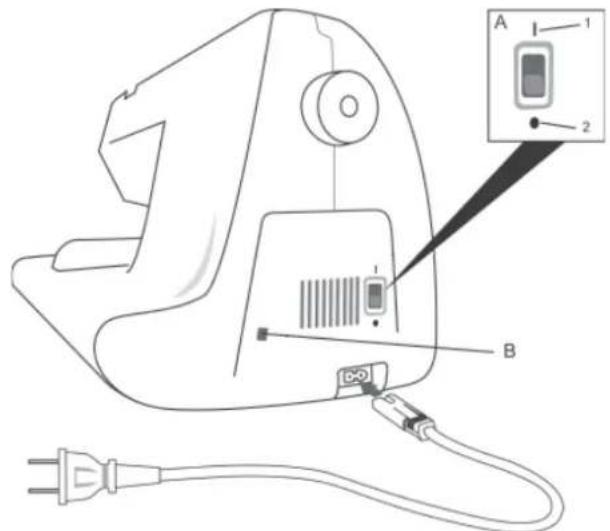

A – Interrupteur de marche/arrêt 1 – marche 2 - arrêt B—Connexion USB

Interrupteur d'alimentation et prises

Interrupteur principal

Lorsque l'interrupteur principal (A) est en position de marche, l'ampoule de couture s'allume aussi. La machine à coudre est maintenant prête à être utilisée.

Pour les États-Unis et le Canada

Cet appareil est équipé d'une prise polarisée (une fiche est plus large que l'autre). Afin de réduire le risque d'électrocution, cette prise est destinée à être adaptée dans une prise polarisée à sens unique. Si la fiche ne s'adapte pas totalement dans la prise, retournez la fiche. Si elle ne s'adapte toujours pas, contactez un électricien qualifié afin d'installer une prise correcte. N'essayez en aucun cas de modifier la fiche.

Mise sous tension de la machine

Veillez à ce que la machine soit éteinte (l'interrupteur l'alimentation principal se trouve sur « O ») puis insérez le câble l'alimentation électrique dans la prise d'alimentation électrique ne trouvant du côté droit de la machine.

1. Branchez la prise du cordon d'alimentation électrique dans une prise secteur domestique.
2. Mettez l'interrupteur d'alimentation principal sur le côté droit de la machine en position de marche (mettez-le sur « I »).

Mise sous tension de la machine

Assurez-vous que la machine ne soit pas en train de piquer.

1. Appuyez sur le bas de l'interrupteur d'alimentation principal du côté droit de la machine (sur « O »). La lampe de couture s'éteint aussi lorsque vous éteignez la machine.
2. Débranchez le cordon d'alimentation électrique de la prise secteur en tenant la fi che.
3. Débranchez le cordon d'alimentation électrique de la prise d'alimentation électrique.

Guide de l'utilisateur

PREPARATION A LA BRODERIE

Fonctionnement de la machine

Les pages suivantes montrent le fonctionnement de votre machine à broder. Veuillez lire toutes ces pages avant de broder.

Vous passerez de nombreuses heures agréables à faire des créations avec votre machine et il est important de prendre quelques minutes pour lire ce chapitre afi n de vous assurer que vous profi terez au mieux de votre machine.

Guide de l'utilisateur

A B 1 2 C C 3

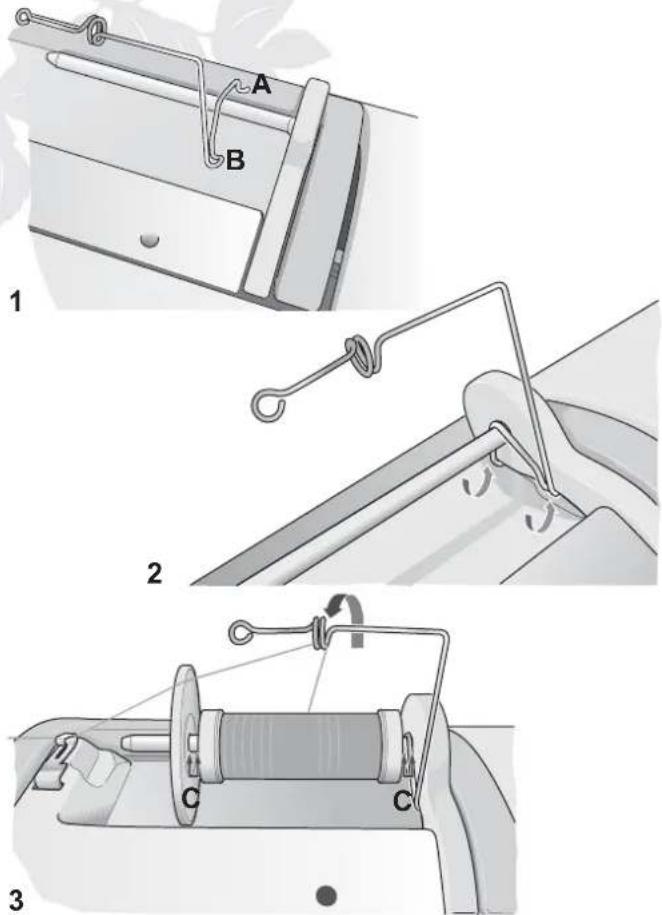

Pied pour fi I

Lorsque vous utilisez des petites bobines de fi I, utilisez le pied pour fil pour que le fil se déroule uniformément de la bobine. Pour installer le pied pour fi I, suivez la procédure ci-dessous :

1. Tenez le pied pour fi I pour que les crochets (A) et (B) du pied pour fi I soient orientés vers la droite (1).
2. Installez les deux crochets à l'arrière de la base de la broche porte-bobine (2). Insérez le crochet A à la base de la broche porte-bobine puis poussez le crochet B au-dessus de la broche porte-bobine.
3. Placez une bobine de fi l sur la broche porte-bobine en laissant un petit espace entre la bobine et la base de la broche porte-bobine (C).
4. Placez le capuchon de la bobine sur la broche porte-bobine. Assurez-vous qu'il y ait un petit espace entre la bobine de fil et son capuchon (C).
5. Faites passer le fi l de la bobine vers le haut à travers le « Q » en boucle du pied pour fi l, de l'arrière vers l'avant, et enfi lez la machine comme d'habitude.

PRÉPARATION À LA BRODERIE

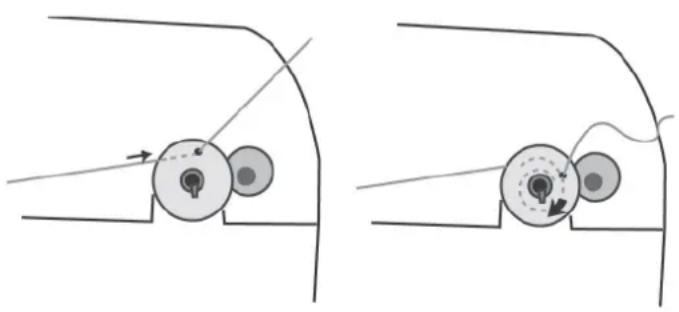

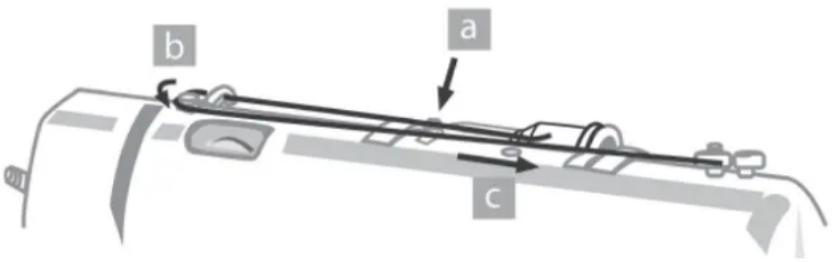

Bobiner la canette

1. Brancher la machine et l'allumer.

2. Placer une bobine de fi I sur la broche porte-bobine horizontale. Puis placer le capuchon de bobine qui est légèrement plus grand que la bobine de fi I sur cette dernière.

3. Amener le fi l à partir de la bobine vers la gauche et le faire passer à travers le premier guide-fi l (a) de l'avant puis dans le second guide-fi l par l'arrière (b). Amener le fi l vers l'avant et le faire passer autour du guide de tension de la canette (b), en tirant le fi l dans le guide et vers la droite vers l'axe du bobineur de canette (c).

4. Introduire le fil par le point d'enfilage de la canette de l'intérieur vers l'extérieur. Faire correspondre l'encoche située sur la canette à la broche de l'axe du bobineur de canette et pousser la canette sur l'axe. Pousser l'axe du bobineur de canette vers la droite.

a b c

Guide de l'utilisateur

Garder à portée de main des canettes remplies supplémentaires pour en avoir suffi samment pour fi nir de grands ouvrages de broderie sans devoir vous arrêter pour bobiner. Utiliser du fi l à broder pour bobiner la canette.

1. Appuyer sur le bouton Start/Stop pour commencer à bobiner. Après que la canette ait fait plusieurs tours, appuyer sur le bouton Start/Stop pour arrêter le bobinage et couper l'extrémité du fi I du haut de la canette.
2. Utiliser les boutons de direction haut et bas pour réduire ou augmenter la vitesse de bobinage.
3. Appuyer sur le bouton Start/Stop pour recommencer à bobiner la canette. Appuyer sur le bouton Start/Stop pour arrêter le processus de bobinage lorsque la canette est pleine.

NOTE : Le bobinage ne s'arrête pas automatiquement lorsque la canette est pleine.

1. Désengager l'axe du bobineur de canette en poussant l'axe vers la gauche. Tirer la canette tout droit vers le haut pour l'enlever.

PRÉPARATION À LA BRODERIE

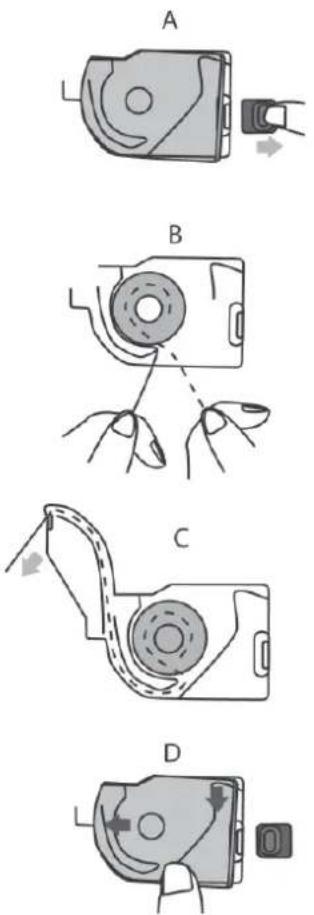

Placement de la canette dans la machine

A. Ouvrir le couvercle du compartiment de canette en déplaçant le petit levier vers la droite.
B. Insérer la canette dans le boîtier de canette, en plaçant le fi l dans la direction indiquée par l'indicateur sous le couvercle de la canette.
C. Guider le fi I autour du doigt en le faisant passer dans la rainure vers l'arrière. Couper le fi I en le tirant vers vous.
D. Remettre en place le couvercle de la canette en plaçant le côté gauche d'abord puis en appuyant légèrement sur la droite, jusqu'à ce qu'il s'enclenche en place.

Vérifi er visuellement et régulièrement le niveau de fil de canette restant lorsque vous retirez la broderie terminée.

Si votre canette est vide et que la machine ne s'arrête pas, vous pouvez facilement naviguer à l'endroit où vous devez commencer à utiliser le logiciel Navigator.

Guide de l'utilisateur

Toujours relever le pied-de-biche pour l'enfi lage. Le fi I supérieur passe librement dans le chemin d'enfi lage et dans les guides lorsque le pied-de-biche est relevé. Le fi I supérieur ne passe pas librement lorsque le pied-de-biche est abaissé parce qu'il y a une tension sur le fi I.

a)

b)

Enfilage du fil supérieur

1. Relever le pied-de-biche pour enfi ler la machine (a).
2. S'assurer que l'aiguille est dans sa position la plus haute.
3. Amener le fi l à partir de la bobine vers la gauche et le faire passer à travers le premier guide-fi l de l'avant puis dans le second guide-fi l de l'arrière (b) vers l'avant et vers le bas, dans la rainure de droite, en-dessous du guide et le faire remonter dans la rainure de gauche. Continuer vers la gauche par-dessus le releveur de fi l puis vers le bas vers le guide situé au-dessus de l'aiguille (d).
4. Abaisser le pied-de-biche.
5. Faire passer le fi l derrière les guides et enfi ler l'aiguille comme indiqué (d).

PRÉPARATION À LA BRODERIE

Enfi le-aiguille

Après avoir placé le fi l derrière le guide fi nal situé juste au-dessus de l'aiguille, il est possible d'enfi ler l'aiguille à l'aide de l'enfi le-aiguille intégré.

1. Le pied-de-biche étant relevé et l'aiguille étant en position haute, amener le fi I dans le chemin d'enfi lage supérieur comme décrit à la page précédente.
2. Abaisser le pied-de-biche. Abaisser et déplacer le levier de l'enfi le-aiguille vers l'avant jusqu'à ce qu'il s'arrête. Un petit crochet passe dans le chas de l'aiguille.
3. Tirer le fil au-dessus de l'enfile-aiguille de gauche à droite.
4. Déplacer doucement l'enfi le-aiguille vers le haut et vers l'arrière. Le crochet tire le fi I par le chas de l'aiguille.
5. Attraper la boucle de fi I derrière le chas de l'aiguille et tirer un peu de fi I.

Si l'enfi le-aiguille ne s'est pas enfi lé dans l'aiguille, vérifi ez qu'il soit bien aligné avec le chas de l'aiguille et que l'aiguille soit insérée autant que possible dans la fente.

Veillez à ne pas appuyer sur le bouton Start/Stop pendant l'enfi lage.

Guide de l'utilisateur

T-1

T-2

T-3

Tension du fi I supérieur

1. La molette graduée située en haut de la machine sert à ajuster la tension du fi l supérieur. La plage normale est indiquée par une couleur de fond plus foncée. Lors de la broderie, le fi l supérieur doit être tiré en dessous du tissu. (Fig. T-1).
2. Dans la Fig. T-2, trop de fi l supérieur est tiré en dessous. Ajuster en resserrant la tension du fi l supérieur. Déplacer la molette sur un chiffre plus élevé.
3. Dans la Fig. T-3, trop peu de fi l supérieur est tiré en dessous. Ajuster en resserrant la tension du fi l supérieur. Déplacer la molette sur un chiffre moins élevé.
   Si ces ajustements ne produisent pas le bon équilibre de tension, contacter un centre de service après-vente agréé.

PRÉPARATION À LA BRODERIE

Broche porte-bobine verticale

Une broche porte-bobine verticale est fournie avec votre machine pour faciliter le travail avec des fils spéciaux. Il peut s'avérer utile d'utiliser une broche porte-bobine verticale lorsque vous souhaitez utiliser deux fi ls en même temps, comme lors du bobinage d'une canette.

La broche porte-bobine verticale se place dans un petit orifice rond sur le dessus de la machine. Il n'est pas nécessaire d'utiliser un capuchon de bobine lorsque vous utilisez une broche porte-bobine verticale.

Pour un aspect décoratif, vous pouvez enfi ler deux couleurs de fi I dans la même aiguille. Utilisez une aiguille de grande taille comme une 90/14, pour que le chas soit assez grand pour les deux fi Is.

Guide de l'utilisateur

Si vous pensez qu'une aiguille est usée, enlevez-la et remplacez-la avec une nouvelle aiguille. Pour éliminer les aiguilles en toute sécurité, placez-les dans un fl acon de pilules usé avec un capuchon de sécurité.

Modifi cation d'aiguille

Fréquence de changement

Changez souvent d'aiguille et à chaque fois que vous rencontrez un problème ou que le piqué de votre broderie est de mauvaise qualité. Vous devriez changer l'aiguille si elle paraît rugueuse ou si l'aiguille semble courbée ou endommagée d'une façon ou d'une autre.

L'espérance de vie d'une aiguille varie en fonction du type d'aiguille. En général, il faut remplacer l'aiguille après plusieurs heures de broderie en continu. La condition de l'aiguille est particulièrement importante pour la qualité du piqué pour les contours et d'autres zones à détails ou précises.

Vous pouvez vérifi er vos aiguilles à l'aide des tests suivants.

Vérifier si une aiguille est courbée - Enlever l'aiguille de la machine et la placer sur une surface plane avec le côté plat de l'aiguille sur la surface. L'axe de l'aiguille devrait être parallèle à la surface plane.

Vérifier si une aiguille est rugueuse - Avec le temps, les aiguilles peuvent devenir rugueuses par endroits. Une aiguille rugueuse ne doit pas être utilisée étant donné que la rugosité peut endommager le tissu ou le fil de broderie. Enlever l'aiguille de la machine et faire glisser tous les côtés de la pointe de l'aiguille sur un de vos ongles. Si la pointe accroche ou raye la surface de votre ongle, il faut la jeter.

PRÉPARATION À LA BRODERIE

Remplacement de l'aiguille

Mettre la machine hors pension.

1. Abaisser le pied-de-biche.
2. Dévisser la vis à aiguille à l'aide de l'outil tournevis fourni avec la machine ou à l'aide de tout autre tournevis adapté. Ne dévisser qu'un peu afi n de pouvoir enlever l'aiguille.
3. Retirer l'aiguille.
4. Insérer la nouvelle aiguille jusqu'à ce qu'elle se bloque. La partie plate de l'aiguille doit être dirigée vers l'arrière. Serrer la vis à aiguille à l'aide de l'outil tournevis.

Le remplacement de l'aiguille peut vous permettre d'obtenir des contours plus précis.

Guide de l'utilisateur

Regardez votre espace de travail avant d'appuyer sur le bouton Start pour vous assurer que le cercle a suffi samment d'espace pour se déplacer librement.

Bouton Start/Stop (Marche/Arrêt)

Appuyer sur ce bouton une fois pour lancer la machine.

Appuyer encore une fois pour arrêter la machine.

Remarque :

Avant d'appuyer sur le bouton Start, vérifi er qu'il n'y ait pas d'autres objets que le tissu à broder sous l'aiguille.

Releveur du pied-de-biche

Le pied-de-biche est relevé et abaissé à l'aide du levier du pied-de-biche. Lors de la broderie, le pied-de-biche doit être abaissé. Ceci tend le fi I supérieur.

PRÉPARATION À LA BRODERIE

Panneau de commande

La présente section explique les fonctions du panneau de commande de la machine.

EM10 Bouton de la zone du motif Bouton d'inversion horizontale Bouton d'inversion verticale Bouton de pivotement à 90° Bouton de centrage du motif Bouton de sélection du motif Voyant LED indiquant le mode actuel de la machine Boutons de direction

Guide de l'utilisateur

Bouton de la zone du motif

Ce bouton trace le contour du motif à piquer C'est utile pour déterminer le bon positionnement du motif.

Inversion horizontale

Ce bouton inverse horizontalement votre motif.

Inversion verticale

Ce bouton inverse verticalement votre motif.

Pivotement à 90°

Ce bouton fait pivoter votre motif à 90°.

Bouton de centrage du motif

Ce bouton sert à déplacer le cercle au centre.

Bouton de sélection du motif

Appuyer sur ce bouton permet de confirmer les sélections effectuées avec d'autres boutons (ce bouton a une fonction similaire à la touche Entrée d'un ordinateur).

PRÉPARATION À LA BRODERIE

Témoins du mode de la machine

La machine dispose de différents modes pour des opérations particulières. Voici des descriptions du mode actif lorsque le voyant LED est allumé à côté de ces indications sur l'affi chage de la machine.

Select (Sélectionner) - Le voyant Select indique que vous avez des motifs à broder. Lorsque ce mode est indiqué, vous pouvez utiliser les boutons de direction gauche et droite pour vous déplacer dans les motifs en mémoire. Les boutons de direction haut et bas se déplacent en avant et en arrière dix motifs à la fois.

Position (Emplacement) - Ce voyant s'affiche après la sélection du motif. Vous pouvez maintenant choisir un autre emplacement pour le cercle que le centre. Les boutons de direction déplacent le cercle dans la direction indiquée par la fl èche.

Sewing (Couture) - Ce voyant s'allume lorsque la machine pique un motif. Ce voyant s'allume aussi si vous arrêtez temporairement votre motif en appuyant sur le bouton Start/Stop.

SELECT POSITION SEWING THREAD COLOUR USB ERROR

Guide de l'utilisateur

SELECT POSITION SEWING THREAD COLOUR USB ERROR

Thread (fil) - Indique que la machine est arrêtée à cause d'une rupture de fil.

Colour (Couleur) - Indique que la machine est arrêtée pour un changement de couleur du fi l.

USB - Le voyant s'allume lorsque vous lisez/écrivez des motifs entre votre ordinateur et la machine.

Error - Indique une condition qui requiert votre attention. Voir la liste des codes d'erreur aux pages 34-35 pour une explication et pour l'action à suivre.

Boutons de direction

Les boutons de direction s'utilisent en conjonction avec les boutons de fonction pour naviguer dans les motifs et les fonctions ainsi que pour déplace' le cercle.

Pendant le bobinage de la canette, le bouton « haut » permet d'augmenter la vitesse du bobineur, le bouton « bas » permet de ralentir le bobineur.

Guide de l'utilisateur

En ouvrant pour la première fois le logiciel 3D Embroidery Intro ou après avoir redémarré, vous obtenez un message indiquant que vous devez allumer la machine. Cliquez sur OK ; 3D Embroidery Intro et Navigator s'ouvrent alors.

Connectivité à votre ordinateur

Pour pouvoir charger les broderies dans votre machine, vous devez installer le logiciel sur votre ordinateur et connecter la machine à votre ordinateur avec le câble fourni. Dans le logiciel 3D Embroidery Intro (Introduction à la broderie 3D), vous pouvez régler vos broderies avant de les piquer.

Transfert des motifs vers la machine

1. Veillez à ce que la machine à broder soit connectée à votre ordinateur et allumée.
2. Cliquez sur le bouton Démarrer dans l'angle inférieur gauche de l'écran de votre ordinateur et un menu Démarrer apparaît.
3. Déplacez le pointeur vers le mot Programmes et un autre menu devient visible.
4. Déplacez le pointeur vers le logiciel 3D Embroidery Intro et un menu de modules apparaît.
5. Cliquez sur 3D Embroidery Intro pour le lancer. 3D Embroidery Intro et 3D Navigator vont démarrer. L'icône Navigator apparaît dans la barre d'état système.
6. Ouvrez un motif en cliquant sur l'icône View Designs (Afficher motifs) 📄. Dans la boîte de dialogue Viewer (Explorateur), cliquez sur l'icône de parcours du dossier qui contient les trois points.
7. Trouvez le dossier C:\3DEmbroideryIntro\Samples\3DEmb1\ et choisissez le dossier que vous voulez ouvrir. Cliquez sur le motif que vous voulez ouvrir.

CONNECTIVITÉ À VOTRE ORDINATEUR

Send (Envoi)

Utilisez Send pour transférer la broderie à l'écran vers la machine à broder, prête à être brodée.

Une boîte de dialogue apparaît avec les choix suivants : Quick Send (Envoi rapide) et Send to Machine Memory (Envoi vers la mémoire machine).

Quicksend (Envoi rapide)

Quicksend envoie la broderie directement dans 3D Intro Navigator, prête à être brodée. Si quelque chose est déjà brodé en partie dans 3D Intro Navigator, il vous sera demandé si vous souhaitez remplacer la broderie existante.

3D Intro Navigator s'affi che et indique l'état du téléchargement. Après le téléchargement, votre broderie s'affi che à l'écran de 3D Intro Navigator pour que vous puissiez la broder plus tard, si vous le souhaitez.

Send to Machine Memory (Envoi vers la mémoire machine)

Envoie la broderie vers la mémoire machine sans la charger dans 3D Intro Navigator. Utilisez cette option si vous êtes déjà en train de piquer une broderie ou si vous souhaitez piquer la broderie ultérieurement. 3D Intro Navigator s'affi che et indique l'état du téléchargement. Lorsque vous êtes prêt à piquer la broderie, utilisez 3D Intro Navigator pour sélectionner la broderie dans la mémoire machine.

Navigator fait partie du logiciel qui communique avec la machine.

Guide de l'utilisateur

Utilisation de la machine sans connexion à l'ordinateur

Une fois les broderies enregistrées dans la machine, vous pouvez utiliser la machine sans être connecté à l'ordinateur.

1. Pour broder un motif, utiliser les boutons de direction pour vous déplacer sur le motif que vous voulez broder.
2. Appuyer sur le bouton de sélection du motif pour choisir votre motif.
3. Enfi ler votre machine comme décrit aux pages 15-17.
4. Appuyer sur le bouton Start/Stop pour commencer votre broderie.

Logiciel Navigator

Le logiciel Navigator démarre à chaque fois que vous branchez votre machine sur l'ordinateur et que la machine est allumée. Ce logiciel communique avec la machine.

Transfert d'un motif à partir de l'ordinateur via USB

1. Pour ouvrir un motif dans la mémoire interne, cliquez sur le carré intitulé No design (Aucun motif) (Fig. N-1). Après avoir chargé un motif, le nom du motif actuel s'affi che en dessous de la case.
2. La boîte Retrieving Design Information (Récupération des informations de motifs) (Fig. N-2) s'affiche et indique « Currently working on pulling information from your machine. » (Transfert des informations à partir de votre machine en cours) Lorsque la barre de progrès est pleine, un écran Select Different Design (Sélection d'un autre motif) affi che les neuf premières images de motif de la mémoire interne (Fig. N-3).

N-1

Dans le module Navigator, vous pouvez :

a) Sélectionner des motifs à broder dans la mémoire interne de la machine.
b) Supprimer des motifs de la mémoire interne de la machine.
c) Envoyer des motifs de la mémoire interne de la machine vers l'application pour motifs.
d) Vous déplacer à un point spécifi que d'un motif.

Guide de l'utilisateur

Vous pouvez déplacer le motif sur le quadrillage en appuyant sur le bouton de positionnement

du cercle et en déplaçant la souris pour placer le motif là où vous le souhaitez dans la limite de la taille du cercle.

Après avoir supprimé plusieurs motifs distincts, cliquez sur De-Fragment Memory (Défragmenter la mémoire) pour optimiser la capacité de stockage.

3D02_1903 Model: Default - Image(0) Level 1 Input 2 Max Speed Current Speed Control Model No. Parameters: Paper 40 Material: Display: Sort Machine: 0 x 2002 0 x 2002

• Cliquez sur Clear Memory (Effacer mémoire) pour supprimer les motifs de la mémoire interne.
• Cliquez sur l'icône d'un motif puis sur Delete Design (Supprimer motif) pour supprimer un motif particulier.

• Cliquez sur De-Fragment Memory après avoir supprimé plusieurs motifs.

• Cliquez sur l'icône d'un motif pour l'envoyer à l'écran principal de Navigator (Fig. N-4). Vous pouvez commencer à piquer.

• Les couleurs du motif s'affi chent dans la partie supérieure droite de l'écran (Fig. N-5).
• Les couleurs associées aux segments du motif s'affi chent dans la zone Thread Info (Informations sur les fi ls) près du bas de l'écran. On peut modifi er les couleurs dans le logiciel 3D Embroidery Intro.

CONNECTIVITÉ À VOTRE ORDINATEUR

Outils Navigator

revient à l'échelle normale après Zoom In (zoom avant), Zoom Out (zoom arrière) ou Pan (panoramique).

augmente l'échelle. réduit l'échelle.

permet de déplacer l'image sur le quadrillage. Cet outil est particulièrement utile pour voir des zones données pendant le Zoom In.

permet de placer le motif dans tout emplacement permis selon la taille du cercle.

la fonction de réglage manuel de la vitesse permet de régler vous-même la vitesse de la broderie que vous piquez.

permet d'accéder au menu Options. Inversion horizontale - Ce bouton inverse horizontalement votre motif.

Inversion verticale - Ce bouton inverse verticalement votre motif.

Pivotement à 90° - Ce bouton fait pivoter votre motif à 90°.

Pour examiner de près une zone de points, cliquez d'abord sur l'icône Zoom In puis sur l'outil Pan. L'outil Pan vous permet de déplacer l'image pour voir toute zone de plus près.

Guide de l'utilisateur

N'utilisez Disable Thread Detection que pour fi nir de broder tout en observant de près toute rupture de fi I dans la machine, parce que la machine ne s'arrêtera pas. Demandez conseil à votre centre de service après-vente agréé.

Options: 2, 1, 25, 0 Version: 02.01.05.03 Serial #: 319-1865-8072-01C Machine Name: -USD 4400 Thread/Needo Control Disable Thread Detection Misc Control Shadow Color Double Buzzer OK Cancel

N-12

Disable Buzzer

(Désactiver l'avertisseur sonore) - Cliquez sur cette case pour désactiver le bip sonore qui vous avertit de certaines conditions de la machine comme les ruptures de fi I.

Options

Vous pouvez cliquer sur le bouton Options dans Navigator pour modifi er certains paramètres.

Machine name (Nom de la machine)

- Permet de personnaliser le nom de la machine affi ché.

Thread/Needle Control - Disable Thread Detection (Contrôle du fi I ou de l'aiguille - Désactiver la détection du fil) - Cochez cette case pour désactiver le capteur de rupture du fi I. Ceci peut s'avérer utile si votre machine s'arrête et affi che une alerte de rupture de fi I alors qu'aucune rupture ne s'est produite. La machine NE s'arrête PLUS lors d'une rupture de fi I si cette case est cochée.

Shadow Color (Couleur de l'ombre)

- Cliquez sur cette zone pour affi cher une palette de couleurs qui vous permet de modifi er la couleur d'affi chage de l'image d'aperçu. C'est utile pour les personnes qui ont du mal à distinguer les nuances de gris.

CONNECTIVITÉ À VOTRE ORDINATEUR

Messages d'aide

Les messages d'aide apparaissent sous forme de code sur le panneau à LED de la machine et sous la forme d'une ligne de message dans l'écran Navigator de votre ordinateur. Chaque message d'erreur s'affi che sur la machine jusqu'à ce que le bip d'erreur s'arrête ou jusqu'à ce qu'il soit supprimé par l'action de l'utilisateur. Dans la liste ci-dessous sont indiquées les erreurs nécessitant une action de la part de l'utilisateur. Les messages d'erreur s'effacent dans les 2 secondes suivantes environ sans aucune action de l'utilisateur.

Les messages d'aide s'affi chent sous forme de code chiffré sur l'écran à LED de la machine et l'explication se trouve dans la fenêtre de Navigator sur l'écran de votre ordinateur.

EM10

E02 Opération en cours

E11 Aiguille abaissée – Relever l'aiguille avec le volant à main

E13 Rupture du fil – Enfiler à nouveau la machine

E14 Pied-de-biche relevé – Abaisser le pied-de-biche

E15 Pied-de-biche abaissé – Relever le pied-de-biche

E16 Bobineur de canette engagé – Désengager le bobineur de canette

Guide de l'utilisateur

Au cas où un message d'aide ne s'efface pas, redémarrez votre machine en la mettant hors tension puis à nouveau sous tension.

E40 Calage du moteur principal

E41 Au début du motif

E42 A la fi n du motif

E43 Au premier changement de couleur

E44 Au dernier changement de couleur

E50 Mauvaise sélection de motif

E22 Motif trop large

E23 Motif trop haut

E25 Limite -X atteinte

E26 Limite +X atteinte

E27 Limite -Y atteinte

E28 Limite +Y atteinte

Fig. E-1 vous avertit que la broderie du motif actuellement chargé dans Navigator n'est pas fi nie. Assurez-vous que vous voulez bien l'effacer et charger un nouveau motif.
Fig. E-2 vous avertit que tous les motifs vont être effacés de la mémoire interne de la machine. Ce message s'affi che après avoir cliqué sur le bouton Clear Memory dans la section Navigator du logiciel.
Fig. E-3 s'affi che lorsque vous utilisez la fonction Move to Stitch (Déplacer au point).

Pour obtenir de meilleurs résultats de broderie, placez une couche d'entoilage sous le tissu et encerclez l'entoilage et le tissu.

Le tissu et l'entoilage doivent être bien à plat et tendus dans le cercle. Toute distorsion du tissu affecte la qualité fi nale de la broderie.

1. Dévisser la vis du cercle et enlever le cercle intérieur.
2. Poser le cercle extérieur devant vous avec les broches de guidage pour le placement sur l'unité de broderie à droite.
3. Placer l'entoilage puis le tissu sur le cercle extérieur avec l'endroit vers le haut. S'assurer que le tissu recouvre bien le bord du cercle.

Il existe deux types principaux d'entoilage pour broderie, l'entoilage à découper et l'entoilage détachable. Choisissez l'entoilage à découper pour les tricots et autres tissus instables parce qu'il offre un meilleur soutien.

Utilisez l'entoilage détachable pour les tissus tissés stables.

Guide de l'utilisateur

Après le cerclage, faire glisser doucement l'index sur la surface du tissu. Il ne doit pas produire d'ondulations, mais la surface du tissu doit plutôt être suffi samment tendue pour rester plate.

1. Pousser fermement le tissu avec le cercle intérieur dans le cercle extérieur. Resserrer un peu la vis du cercle à broder et s'assurer que le tissu et l'entoilage soient tendus dans le cercle en tirant sur le tissu qui dépasse. Veiller à ne pas créer de plis dans le tissu ou dans l'entoilage.

2. Puis serrer la vis du cercle à broder jusqu'au bout.

CONNECTIVITÉ À VOTRE ORDINATEUR

Fixation du cercle

1. Repérer les deux broches de guidage rondes sur le cercle extérieur (Fig. H-6). Repérer les encoches correspondantes sur le porte-cercle de la machine.
2. Aligner les broches de guidage rondes avec les encoches et appuyez doucement pour attacher le cercle (Fig. H-6).

Retirement du cercle

1. Repérer la languette d'argent que la grande fl èche indique dans la Fig. H-7.
2. Appuyer doucement sur la languette tout en soulevant le cercle pour le désenclencher.

Vous pouvez enlever le cercle pendant la broderie si nécessaire, afi n de changer de canette ou pour toute autre raison. Faites attention à ne pas détendre le tissu dans le cercle lorsque vous retirez le cercle.

Guide de l'utilisateur

Déplacez-vous vers l'avant ou vers l'arrière d'un segment de couleur entier en cliquant sur l'icône du segment de couleur situé au début ou à la fi n de la barre à curseur.

Déplacement au point

Il est possible de se déplacer à tout point du motif, soit en avant, soit en arrière, et ce, à n'importe quel moment.

1. À l'aide du curseur situé endessous de l'affi chage du motif ((Fig N-7), déplacer vers l'emplacement où vous aimeriez commencer ou continuer à broder.

2. Une fois arrivé à l'emplacement où vous aimeriez broder, cliquer sur la fl èche → située entre la zone Display Stitch (Point de l'affi chage) et Machine stitch (Point de la machine) (Fig. N-8).

3. Un message s'affi che vous avertissant que le cercle va maintenant se déplacer au bon emplacement pour commencer à broder à l'emplacement indiqué (Fig. N-9).

CONNECTIVITÉ À VOTRE ORDINATEUR

Piquer un motif

1. Pour lancer le programme, la machine doit être allumée et le câble USB branché.
2. Cliquer sur l'icône 3D Embroidery Intro sur le bureau de l'ordinateur.

3. L'écran de départ du logiciel 3D Embroidery Intro s'affi che avec l'écran Navigator sur celui-ci (Fig. St-1). Dans l'écran du logiciel, aller sur File (Fichier), Open (Ouvrir) et sélectionner C:/ 3DEmbroidery Intro/Samples/ 3D Emb1/Holidays/Heart 1.
   Ouvrir le motif Heart 1.

4. Cliquer sur l'icône Envoi sur la barre d'outils supérieure. Dans l'écran de Navigator, cliquer sur la case intitulée No Design (Fig. St-2).

St-1

Le cercle se déplace lors du lancement du logiciel et la machine est reconnue.

No Design St-2

Guide de l'utilisateur

Cercler le tissu avec un morceau d'entoilage pour qu'il soit bien tendu dans le cercle. Il doit être bien lisse et sans plis.

Select Different Design... Internal Design... Access Points Blackbrush Pi Banner1 Comfy Coffee Cream Cayons Fall Leaf Flowers 2 Flowers 3 Flowers 4 Flowers 5 Flowers 6 Flowers 7 Flowers 8 Flowers 9 Flowers 10 Flowers 11 Flowers 12 Flowers 13 Flowers 14 Flowers 15 Flowers 16 Flowers 17 Flowers 18 Flowers 19 Flowers 20 Flowers 21 Flowers 22 Flowers 23 Flowers 24 Flowers 25 Flowers 26 Flowers 27 Flowers 28 Flowers 29 Flowers 30 Flowers 31 Flowers 32 Flowers 33 Flowers 34 Flowers 35 Flowers 36 Flowers 37 Flowers 38 Flowers 39 Flowers 40 Flowers 41 Flowers 42 Flowers 43 Flowers 44 Flowers 45 Flowers 46 Flowers 47 Flowers 48 Flowers 49 Flowers 50 Flowers 51 Flowers 52 Flowers 53 Flowers 54 Flowers 55 Flowers 56 Flowers 57 Flowers 58 Flowers 59 Flowers 60 Flowers 61 Flowers 62 Flowers 63 Flowers 64 Flowers 65 Flowers 66 Flowers 67 Flowers 68 Flowers 69 Flowers 70 Flowers 71 Flowers 72 Flowers 73 Flowers 74 Flowers 75 Flowers 76 Flowers 77 Flowers 78 Flowers 79 Flowers 80 Flowers 81 Flowers 82 Flowers 83 Flowers 84 Flowers 85 Flowers 86 Flowers 87 Flowers 88 Flowers 89 Flowers 90 Flowers 91 Flowers 92 Flowers 93 Flowers 94 Flowers 95 Flowers 96 Flowers 97 Flowers 98 Flowers 99 Flowers 100

ST-3

1. Dans l'écran Select Different Design, cliquer sur Heart 1 et cliquer sur OK (Fig. St-3).
2. Vous vous retrouvez à l'écran principal de Navigator (Fig. St-4).
3. Vérifi er que la machine est enfi lée, que le cercle est installé et que le pied-de-biche est abaissé. Appuyer sur le bouton Start/Stop de la machine.
4. La machine s'arrête au bout de la première couleur. Relever le pied-de-biche et changer la couleur du fi l. Abaisser le pied-de-biche et appuyer sur le bouton Start/Stop pour continuer à broder. Répéter lors des changements de couleur suivants jusqu'à la fi n du motif.

ENTRETIEN ET

DÉTECTION

DE PANNES

Guide de l'utilisateur

Veiller à ce que la machine soit débranchée de la prise et n'utiliser que le même type d'ampoule de remplacement.

Remplacement de l'ampoule

Mettre la machine hors tension et la débrancher de la prise secteur.

1. Dévisser la vis du couvercle à gauche de la machine et enlever le couvercle.

2. Enlever l'ampoule en la tirant.

3. Insérer une nouvelle ampoule du même type et aux mêmes spécifi cations (12 V/5W).

Nettoyage

Mettre la machine hors pension et la débrancher de la rise secteur.

1. Dévisser les vis de la plaque à aiguille et l'enveler.
2. Soulever le boîtier de canette vers l'extérieur.
3. Nettoyer la zone avec une petite brosse souple.
4. Remettre en place le boîtier de canette de sorte que l'onglet soit contre la butée.

Nettoyer régulièrement la zone de la canette et plus fréquemment si vous brodez du tissu à poils comme le molleton ou le tissu éponge.

Guide de l'utilisateur

Notez la date de chaque lubrifi cation sur la première page de couverture du manuel.

Mettre la machine hors tension et la débrancher de la prise secteur.

1. Dévisser la vis du couvercle à gauche de la machine et enlever le couvercle.
2. Placer une seule goutte d'huile pour machine à coudre transparente sur chaque point indiqué dans le schéma.

Huilez régulièrement votre machine à coudre.

Guide de dépannage

Symptôme Origine du problème Solution
La machine à coudre ne fonctionne pas.	La machine n'est pas allumée. Allumer la machine.
L'aiguille se casse. L'aiguille a été mal installée. Installer correctement l'aiguille.La vis du pince-aiguille est desserrée. Utiliser le tournevis pour bien serrer la vis.Le tissu est trop tiré. Guider doucement le tissu.La tension du fil supérieur est trop forte.Une canette incorrecte est utilisée. Utiliser uniquement une canette conçue particulièrement pour cette machine.
Si le fil supérieur casse.	L'aiguille est pliée ou émoussée.La tension du fil supérieur est trop forte.	Remplacer l'aiguille.Relâcher la tension du fil supérieur.
Le fi I de canette ne s'enroule pas correctement sur la canette.	Le bobineur de canette n'est pas entièrement engagé.	Engager complètement le bobineur de canette.
Le fi I inférieur est emmêlé ou se casse.	Le fil de canette n'est pas bien placé.	Placer correctement la canette.

Notez que lors de son élimination, ce produit doit être recyclé conformément à la législation nationale en vigueur sur les produits électriques/électroniques. En cas de doute, contactez votre revendeur.
