DAB S3 - Pompe

S3 - Pompe DAB - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil S3 DAB au format PDF.

📄 2 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 11 questions ⚙️ Specs
Notice DAB S3 - page 1
1 / 2
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Pompe
Marque DAB
Modèle S3
Catégorie Pompe
Température de fluide admissible 0°C à 40°C
Hauteur manométrique maximale (Hmax) 94.32 m
Hauteur manométrique minimale (Hmin) 32 m
Débit maximal 345 m³/h (selon plaque signalétique)
Pression maximale 9.4 bar (équivalent à Hmax)
Alimentation électrique Monophasé : 110V/230V, 1A/0.5A ; Triphasé : 230V/400V, 6.8A/3.8A
Indice de protection IP55 / IP65 selon composant
Raccordement 1" 1/4 NPT
Démarrages max par heure 20
Concentration de solides admise 150 g/m³
Distance minimale d'installation ≥ 30 cm (11.8 in)
Longueur de tuyauterie recommandée 3 m à 10 m (9.8 ft à 32.8 ft)
Accessoires inclus Pressostat, manomètre
Accessoires optionnels Clapet anti-retour (NRV), vanne à gate
Fabricant DAB Pumps S.p.A., Italie
Pays de fabrication Italie
Garantie Consulter la notice complète
Type de fluide Eau claire
Utilisation recommandée Alimentation en eau, surpression, irrigation

FOIRE AUX QUESTIONS - S3 DAB

Quelle est la tension d'alimentation de la pompe DAB S3 ?
La pompe est disponible en version monophasée (110V/230V) et triphasée (230V/400V). Vérifiez la plaque signalétique pour connaître la version exacte.
Quelle est la hauteur manométrique maximale ?
La hauteur manométrique maximale (Hmax) est de 94.32 mètres.
Quel type de fluide peut être pompé ?
La pompe est conçue pour de l'eau claire, sans particules abrasives. La concentration de solides admise est de 150 g/m³.
Comment installer correctement la pompe ?
Installez la pompe à une distance minimale de 30 cm du fond du réservoir ou du sol, avec une tuyauterie de 3 à 10 mètres. Utilisez un clapet anti-retour si nécessaire.
Que signifie le code IP55/IP65 ?
IP55 protège contre les poussières et les jets d'eau, IP65 protège contre les poussières et les projections d'eau. Vérifiez le composant concerné.
Peut-on démarrer la pompe fréquemment ?
Le nombre maximal de démarrages par heure est de 20. Au-delà, le moteur risque de surchauffer.
Comment entretenir la pompe ?
Vérifiez régulièrement le pressostat et le manomètre. Nettoyez les filtres si présents. Suivez les instructions de la notice.
Quels accessoires sont fournis avec la pompe ?
La pompe est livrée avec un pressostat et un manomètre. Le clapet anti-retour (NRV) et la vanne à gate sont optionnels.
La pompe peut-elle fonctionner à sec ?
Non, la pompe ne doit pas fonctionner à sec. Assurez-vous qu'elle est toujours amorcée et que le fluide est présent.
Où puis-je trouver la notice complète ?
La notice complète est disponible en téléchargement gratuit sur notice-facile.com ou sur le site du fabricant DAB.

Questions des utilisateurs sur S3 DAB

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Pourquoi ma pompe DAB S3 s'arrête après 5 minutes de fonctionnement ?
FAQ fréquente - 27 j
Réponse Notice-Facile

Si votre pompe DAB S3 s'arrête après quelques minutes de fonctionnement, cela est généralement dû à une protection automatique du moteur. Voici les causes les plus probables :

Causes principales

  • Fonctionnement à sec : La notice spécifie que la pompe "ne doit pas fonctionner à sec". Si le circuit n'est pas rempli de fluide (eau), la pompe s'arrête automatiquement pour se protéger de la surchauffe.
  • Manque d'amorçage : Avant chaque démarrage, la pompe doit être correctement amorcée (remplissage du circuit avec de l'eau). Une pompe mal amorcée ne peut fonctionner que quelques minutes avant de s'arrêter.
  • Trop de redémarrages : La pompe DAB S3 est limitée à 20 démarrages maximum par heure. Si vous redémarrez la pompe trop fréquemment, elle coupe le moteur pour se protéger.
  • Pressostat défectueux : Le pressostat livré avec la pompe contrôle la pression du circuit. S'il est mal réglé ou défaillant, il peut couper le moteur prématurément.

Vérifications à effectuer

  • Contrôlez le niveau de fluide dans le circuit - le circuit doit toujours rester rempli d'eau.
  • Assurez-vous que l'amorçage a été fait correctement (priming) avant de redémarrer.
  • Vérifiez que vous ne redémarrez pas la pompe plus de 20 fois par heure.
  • Consultez le pressostat fourni avec la pompe : vérifiez ses réglages selon la hauteur manométrique (Hmax) de votre installation (94,32 m maximum pour la DAB S3).

Si après ces vérifications la pompe continue à s'arrêter, le pressostat ou la protection thermique interne peut être défaillant.

Répondre (soyez le premier)

Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice S3 - DAB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S3 de la marque DAB.

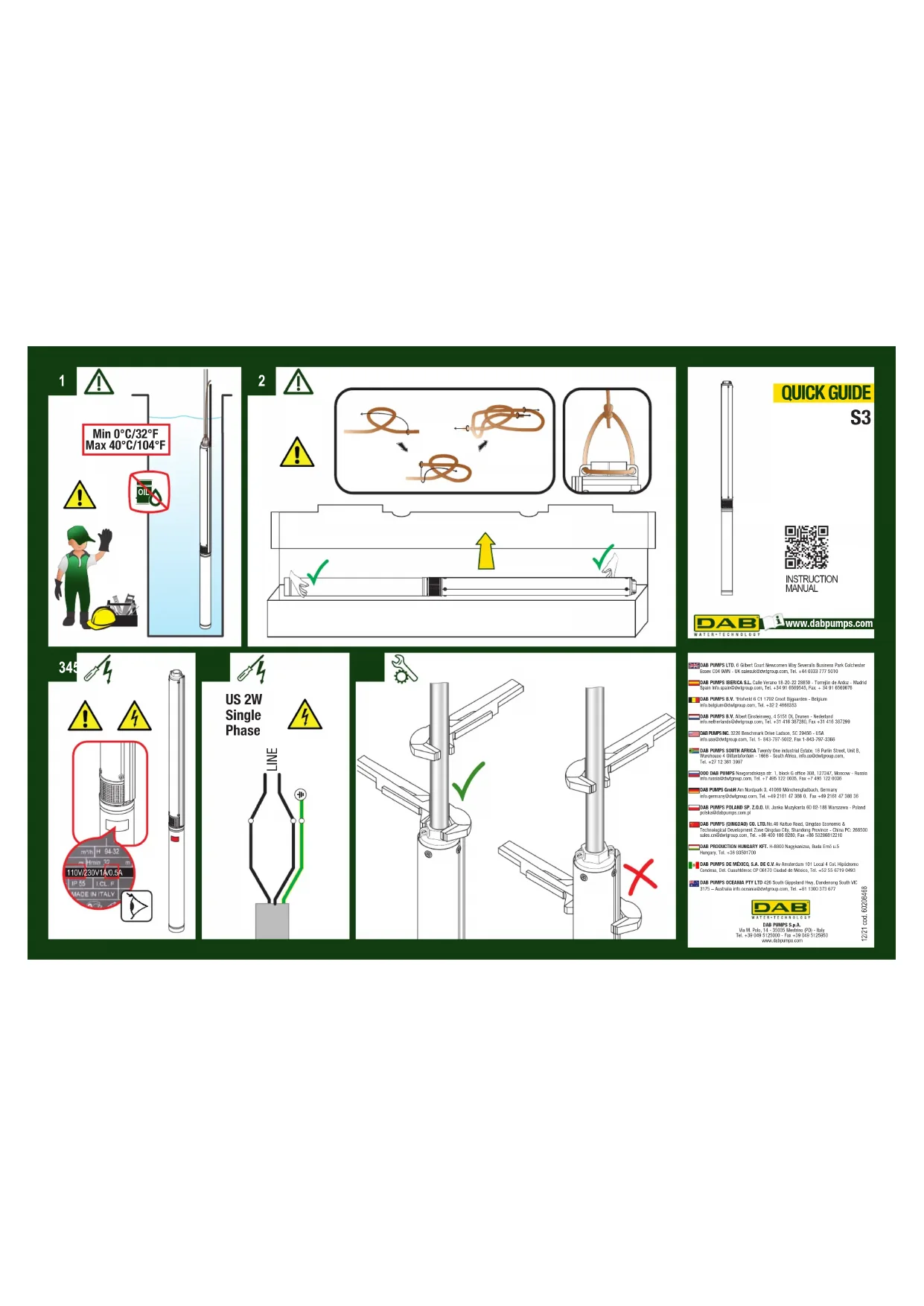

MODE D'EMPLOI S3 DAB

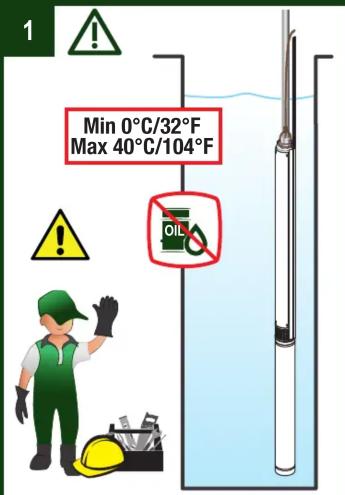

1 Min 0°C/32°F Max 40°C/104°F OIL

2 ! ! !

QUICK GUIDE S3 INSTRUCTION MANUAL DAB WATER-TECHNOLOGY www.dabpumps.com

345 m³/h H 94.32 M Hmin 32 m 110V/230V/1A/0.5A IP 65 ICL F MADE IN ITALY

US 2W Single Phase LINE

Technical diagram showing two mechanical assembly configurations with check and cross indicators, including a wrench icon and red X symbol.

DAB PUMPS LTD. 6 Gilbert Court Newcomen Way Severalis Business Park Colchester Essex CD4 96W - UK salesuk@dwtrggroup.com, Tel: +44 0333 777 5010 DAB PUMPS IBERICA S.L. Calle Verano 18-20-22 28650 - Torrejón de Ardoz - Madrid Spain info.span@dwtrggroup.com, Tel: +34 91 6569545, Fax: +34 91 6569676 DAB PUMPS B.V. "Hofveld 6 C1 1702 Groot Bigaarden - Belgium info.belgium@dwtrggroup.com, Tel: +2 2 4668333 DAB PUMPS B.V. Albert Einsteinweg, 4 5151 DL Druneń - Nederland info.netherlands@dwtrggroup.com, Tel: +31 416 387280, Fax: +31 416 387299 DAB PUMPS INC. 3226 Benchmark Drive Ladson, SC 29456 - USA info.usa@dwtrggroup.com, Tel: 1-843-797-5002, Fax: 1-843-797-3366 DAB PUMPS SOUTH AFRICA Twenty One industrial Estate, 16-Purlin Street, Unit B, Warehouse 4 Ollifastfontein - 1656 - South Africa, info.sal@dwtrggroup.com, Tel: +27 12 361 3997 OOO DAB PUMPS Novgorodska yar str. 1, block G office 308, 127247; Moscow - Russia info.russia@dwtrggroup.com, Tel: +7 495 122 0035, Fax: +7 495 122 0036 DAB PUMPS GmbH Am Nordpark 3, 41069 Monchengladbach, Germany info.germany@dwtrggroup.com, Tel: +49 2161 47 388 0, Fax: +49 2161 47 388 36 DAB PUMPS POLAND SP, Z.O.O. Ul. Jankia Muzykanarta 60 02-188 Warsawzawa - Poland polskai@dalpumps.com.pl DAB PUMPS (QINGDAO) CO. LTD. No.40 Kaituo Road, Qingdao Economic & Technological Development Zone Qingdao City, Shandong Province - China PC: 266500 sales.cml@dwtrggroup.com, Tel: +86 400 186 6280, Fax: +86 53286812210 DAB PRODUCTION HUNGARY KFT. H-8800 Nagykariuszka, Buda Emó u.5 Hungary, Tel: +36 93501700 DAB PUMPS DE MÉXICO, S.A. De C.V. Av Amsterdam 101 Local 4 Col. Hipídromo Condensa, Del. Cuauhtémoc CP 06170 Ciudad de México, Tel.: +52 55 6719 0493 DAB PUMPS OCEANIA PTY LTD 426 South Gippsland Hwy, Dandenong South VIC 3175 - Australia info.oceania@dwtrggroup.com, Tel: +61 1300 373 677 DAB WATER TECHNOLOGY DAB PUMPS S.p.A. Via M. Polo, 14 - 35035 Mestrino (PD) - Italy Tel.: +39 049 5125000 - Fax: +39 049 5125950 www.dalpumps.com 12/21 cod.6/02/208468

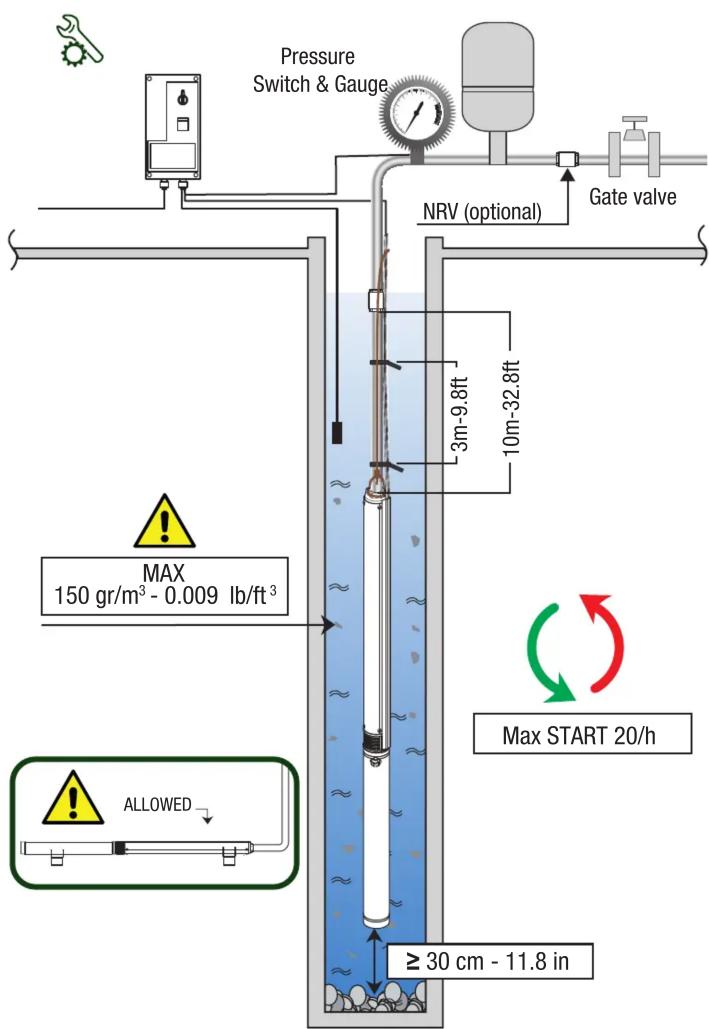

Pressure Switch & Gauge NRV (optional) Gate valve 3m-9.8ft 10m-32.8ft MAX 150 gr/m³ - 0.009 lb/ft³ ALLOWED ≥ 30 cm - 11.8 in Max START 20/h

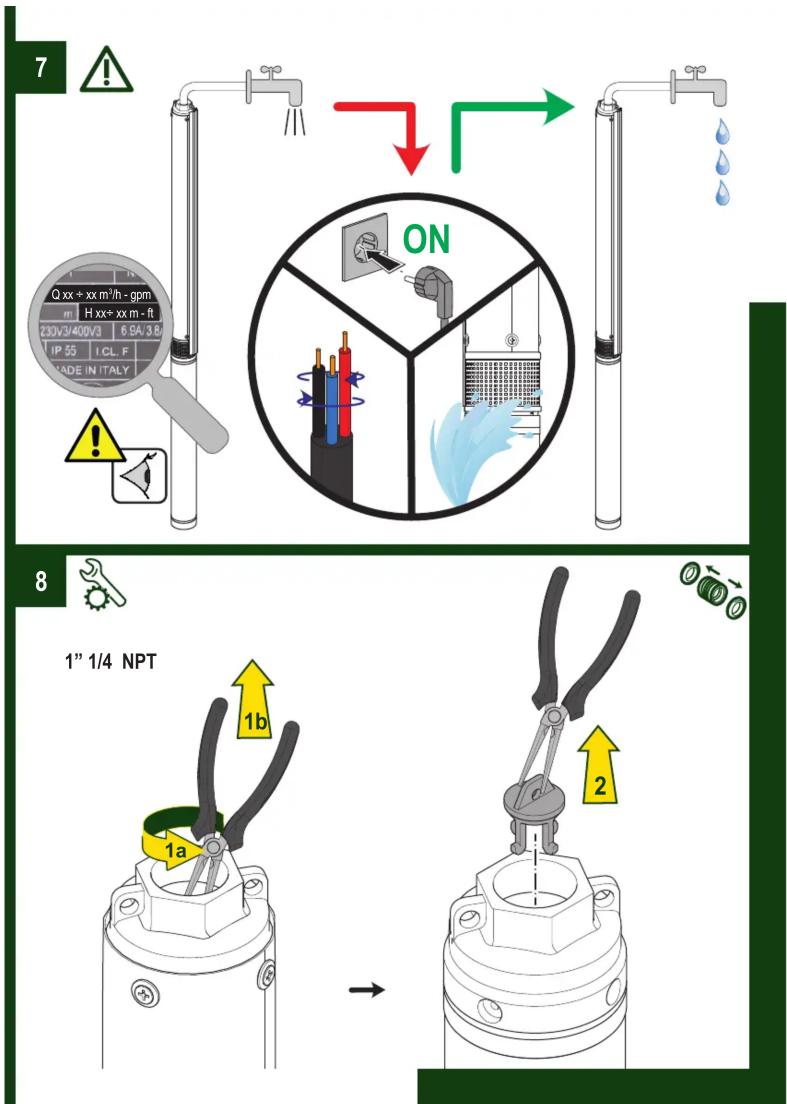

7 Q xx + xx m³/h - gpm m H xx+ xx m- ft 230V3/400V3 6.8A: 3.8 IP 55 I CL F CADE IN ITALY ON 8 1" 1/4 NPT 1b 1a 2
