Type de produit	Prise murale intelligente encastrée WiFi
Marque	ORNO
Modèle	OR-SH-17205
Dimensions (H x L)	86 x 86 mm
Matériau du cadre	Verre trempé (noir ou blanc brillant)
Indice de protection	IP20
Tension nominale	230 V AC, 50 Hz
Courant maximal	16 A
Puissance maximale	3680 W
Connectivité	WiFi 2,4 GHz, Bluetooth
Application	Tuya Smart (iOS et Android)
Fonctions principales	Contrôle à distance, programmation horaire, suivi de consommation, commande vocale
Type de montage	Encastré
Contact de protection	Oui (prise avec terre)
Utilisation	Intérieur uniquement
Contenu de l'emballage	Prise, cadre décoratif, notice
Sécurité	Couper l'alimentation avant installation ; ne pas utiliser si le cadre est abîmé ; ne pas immerger
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Réparabilité	Ne pas réparer soi-même ; faire appel à un professionnel
Conformité	Directive 2014/53/UE
Fabricant	Orno-Logistic Sp. z o.o.

FOIRE AUX QUESTIONS - OR-SH-17205 ORNO

Comment installer la prise OR-SH-17205 ?

Avant l'installation, coupez l'alimentation électrique. À l'aide d'un tournevis, soulevez le cadre décoratif par le bas et retirez-le. Connectez les fils selon le schéma de câblage (fig. 2). Vissez la prise à la boîte de montage. Replacez le cadre décoratif jusqu'à ce qu'il s'enclenche.

Comment appairer la prise avec l'application Tuya Smart ?

Téléchargez l'application Tuya Smart, créez un compte. Assurez-vous que le WiFi et le Bluetooth sont activés. Maintenez le bouton de la prise enfoncé quelques secondes jusqu'à ce que le voyant rouge clignote rapidement. Dans l'application, appuyez sur 'Ajouter un appareil', sélectionnez l'appareil détecté et suivez les instructions pour vous connecter à votre réseau WiFi.

Que faire si la prise ne se connecte pas au WiFi ?

Vérifiez que votre téléphone est à proximité de la prise et que le WiFi est en 2,4 GHz. Assurez-vous que le voyant clignote rapidement. Réessayez la procédure d'appairage. Si le problème persiste, réinitialisez la prise en maintenant le bouton enfoncé pendant 5 secondes jusqu'à ce que le voyant clignote.

La prise est-elle compatible avec les assistants vocaux ?

Oui, via l'application Tuya Smart, vous pouvez configurer l'assistant vocal de votre choix (Amazon Alexa, Google Assistant) pour contrôler la prise par commandes vocales.

Comment réinitialiser la prise aux paramètres d'usine ?

Maintenez le bouton de la prise enfoncé pendant environ 5 secondes jusqu'à ce que le voyant rouge clignote rapidement. Cela réinitialise la prise et la remet en mode appairage.

Quelle est la puissance maximale supportée ?

La prise supporte un courant maximal de 16 A sous 230 V, soit une puissance maximale de 3680 W. Ne pas dépasser cette limite.

Puis-je utiliser la prise à l'extérieur ?

Non, la prise a un indice de protection IP20, elle est conçue pour une utilisation en intérieur uniquement, dans des zones sèches.

Comment nettoyer le cadre en verre ?

Nettoyez le cadre avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le verre.

Que faire si le voyant rouge clignote rapidement ?

Le clignotement rapide indique que la prise est en mode appairage. Si vous n'avez pas lancé l'appairage, la prise est prête à être connectée. Ouvrez l'application Tuya Smart et suivez les instructions d'ajout d'appareil.

Comment programmer des horaires dans l'application ?

Dans l'application Tuya Smart, sélectionnez la prise. Allez dans la section 'Programmation' ou 'Horaires'. Créez une règle en définissant l'heure et l'action (allumer/éteindre). Vous pouvez également utiliser des déclencheurs comme le lever/coucher du soleil.

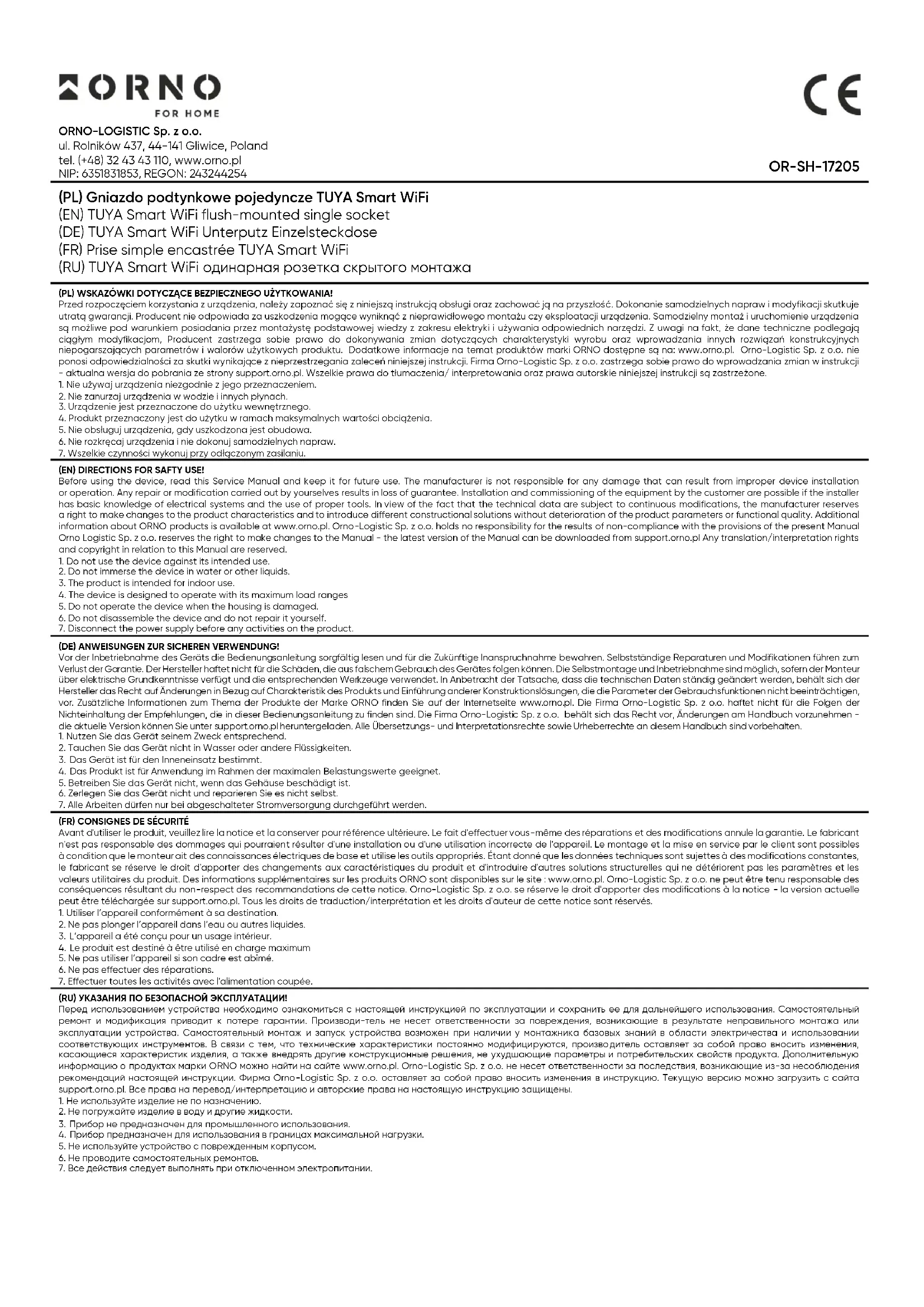

MODE D'EMPLOI OR-SH-17205 ORNO

(FR) Prise simple encastrée TUYA Smart WiFi

Avant d'utiliser le produit, veuillez lire la notice et la conserver pour référence ultérieure. Le fait d'effectuer vous-même des réparations et des modifications annule la garantie. Le fabricant n'est pas responsable des dommages qui pourraient résulter d'une installation ou d'une utilisation incorrecte de l'appareil. Le montage et la mise en service par le client sont possibles à condition que le monteur ait des connaissances électriques de base et utilise les outils appropriés. Étant donné que les données techniques sont sujettes à des modifications constantes, le fabricant se réserve le droit d'apporter des changements aux caractéristiques du produit et d'introduire d'autres solutions structurelles qui ne détériorent pas les paramètres et les valeurs utilisaires du produit. Des informations supplémentaires sur les produits ORNO sont disponibles sur le site : www.orno.pl. Orno-Logistic Sp. z o.o. ne peut être tenu responsable des conséquences résultant du non-respect des recommandations de cette notice. Orno-Logistic Sp. z o.o. se réserve le droit d'apporter des modifications à la notice - la version actuelle peut être téléchargée sur support.orno.pl. Tous les droits de traduction/interprétation et les droits d'auteur de cette notice sont réservés.

1. Utiliser l'appareil conformément à sa destination.

2. Ne pas plonger l'appareil dans l'eau ou autres liquides.

3. L'appareil a été conçu pour un usage intérieur.

4. Le produit est destiné à être utilisé en charge maximum

5. Ne pas utiliser l'appareil si son cadre est abîmé.

6. Ne pas effectuer des réparations.

7. Effectuer toutes les activités avec l'alimentation coupée.

Chaque foyer est un utilisateur d'équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l'homme et l'environnement en raison de la présence de substances, de mélanges et de composants dangereux dans les équipements. D'autre part, les déchets d'équipements sont une matière précieuse qui peut être une source de matières premières secondaires telles que le cuivre, l'étain, le verre, le fer et autres. Le symbole de la poubelle barrée sur les appareils, les emballages ou les documents d'accompagnement indique la nécessité d'une collecte séparée des déchets d'équipements électriques et électroniques. Les produits ainsi étiquetés ne peuvent pas, sous peine d'amende, être jetés dans les ordures ménagères avec les autres déchets. Le marquage indique également que l'équipement a été mis sur le marché après le 13 août 2005. Il incombe à l'utilisateur de remettre les équipements usagés à un point de collecte désigné pour un traitement approprié. Les équipements usagés peuvent également être retournés au vendeur lors de l'achat d'un nouveau produit pour une quantité ne dépassant pas celle du nouvel équipement du même type acheté. Les informations sur la collecte de déchets d'équipements électriques sont disponibles au point d'information du magasin et au bureau municipal. Une bonne gestion des déchets d'équipements permet d'éviter les conséquences négatives pour l'environnement et la santé humaine!

(FR) Prise simple encastrée TUYA Smart WiFi

La prise simple encastrée intelligente représente une solution innovante qui vous permettra de contrôler localement et à distance les appareils connectés de la maison. En s'intégrant à la plateforme TUYA Smart, l'utilisateur a la possibilité de contrôler le système à distance, où qu'il se trouve dans le monde. Tout ce qu'il faut faire, c'est installer l'application sur un smartphone compatible avec Android ou iOS. Le contrôle peut donc s'effectuer à la fois à distance via une connexion Wi-Fi et une application, et localement, ce qui vous donnera le contrôle des appareils électriques connectés à la prise. L'indicateur d'énergie intégré vous permet de surveiller et d'optimiser votre consommation d'électricité grâce à la fonction smart. La prise est conçue pour un montage encastré. Elle dispose d'un contact de protection. En verre noir ou blanc brillant, elle apporte une touche de modernité à l'intérieur. Le degré de protection IP20 facilite le montage en intérieur dans des zones sèches telles que le salon, le couloir ou la chambre à coucher. Dimensions 86x86 mm.

INSTALLATION

1. A l'aide d'un tournevis, soulevez délicatement le cadre décoratif de la prise par le bas et retirez-le de l'appareil.
2. Assurez-vous que l'alimentation électrique a été déconnectée.
3. Connectez tous les fils selon le schéma de câblage (fig. 2).
4. Vissez la prise à la boîte de montage en utilisant deux vis.
5. Une fois le montage terminé, placez le cadre décoratif sur la prise et poussez-le jusqu'à ce qu'il s'enclenche sur l'appareil.

UTILISATION

Pour pouvoir utiliser librement toutes les fonctions de la prise, celle-ci doit être connectée à un réseau Wi-Fi et à un compte Tuya Smart. Lors de l'appairage, assurez-vous que les fonctions WiFi et Bluetooth sont activées sur le téléphone.

1. Scannez le code QR ou recherchez l'application Tuya Smart dans l'App Store ou Google Play et téléchargez l'application. Après le montage, ouvrez l'application et créez un compte.
2. Maintenez le bouton de la prise enfoncé pendant quelques secondes jusqu'à ce que le voyant lumineux rouge commence à clignoter rapidement. L'appareil est prêt pour l'appairage automatique.
3. Dans l'application, sélectionnez le bouton Ajouter un appareil. Le téléphone devrait détecter automatiquement le nouvel appareil. Cliquez sur l'icône Ajouter / Add et suivez les instructions de l'application : connectez-vous au réseau Wi-Fi de votre choix et attendez patiemment la fin du processus

d'appairage. Pour garantir un meilleur signal lors de l'appairage des appareils, gardez votre téléphone près de la prise. Une fois la configuration terminée, la prise se connectera à l'Internet. Vous pouvez donner vous-même un nom à l'appareil et terminer le processus en cliquant sur Terminer.

1. Une fois la configuration établie, vous pouvez contrôler l'alimentation électrique depuis votre téléphone:

2. paramétrez des horaires pour allumer et éteindre automatiquement les équipements,

3. désactivez les appareils à distance lorsque vous n'êtes pas chez vous,
4. activez et désactivez l'équipement en fonction du lever et du coucher du soleil ou des conditions météorologiques,
5. vérifiez l'état actuel de vos appareils, la consommation d'énergie et partagez l'accès avec les autres membres de la famille,
6. configurez l'application avec l'assistant vocal de votre choix et contrôlez vos appareils à l'aide de commandes vocales.

Déclaration de conformité simplifiée

Orno-Logistic Sp. z o.o. déclare que la sonnette sans fil OR-SH-17205 Prise simple encastrée TUYA Smart WiFi est compatible avec la directive 2014/53/UE. Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : www.orno.pl.
