Type de produit	Prise murale connectée Wi-Fi
Marque	ORNO
Modèle	OR-SH-17405
Dimensions (approx.)	85 x 85 x 50 mm
Poids (approx.)	150 g
Alimentation	230 V AC, 50 Hz, 16 A max
Indice de protection	IP55
Type de montage	Saillie
Matériau	Plastique gris mat de haute qualité
Connectivité	Wi-Fi 2,4 GHz, Bluetooth (pour appairage)
Application	Tuya Smart (iOS et Android)
Fonctions principales	Contrôle à distance, programmation horaire, suivi de consommation, commande vocale (assistant compatible), partage d'accès
Indicateur lumineux	LED de statut sous le bouton
Bouton de commande	Bouton rouge pour mise en service et reset
Compatibilité	Amazon Alexa, Google Assistant (via Tuya)
Utilisation	Intérieur et extérieur (zones humides autorisées)
Installation	Nécessite des connaissances électriques de base, couper l'alimentation avant montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas immerger.
Sécurité	Contact de protection, arrêt automatique en surcharge (via app), respect des normes UE
Pièces détachées et réparabilité	Non réparable par l'utilisateur. En cas de défaut, remplacer l'appareil.
Informations générales	Conforme à la directive 2014/53/UE. Déclaration de conformité sur www.orno.pl.

FOIRE AUX QUESTIONS - OR-SH-17405 ORNO

Comment installer la prise OR-SH-17405 ?

Coupez l'alimentation électrique. Soulevez le couvercle, retirez les deux vis, séparez la prise du boîtier. Vissez le boîtier au mur. Passez les fils dans le presse-étoupe et connectez-les selon le schéma (fig. 2). Revissez la prise. Pour plus de détails, consultez la notice.

Comment connecter la prise à l'application Tuya Smart ?

Téléchargez l'application Tuya Smart, créez un compte. Maintenez le bouton rouge enfoncé jusqu'à ce que le voyant clignote rapidement. Dans l'application, appuyez sur 'Ajouter un appareil' et suivez les instructions. Assurez-vous que le Wi-Fi et le Bluetooth du téléphone sont activés.

Que faire si la prise ne s'appaire pas ?

Vérifiez que vous utilisez un réseau Wi-Fi 2,4 GHz. Rapprochez votre téléphone de la prise. Réinitialisez la prise en maintenant le bouton enfoncé 5 secondes jusqu'à clignotement rapide. Redémarrez l'application et réessayez.

Puis-je utiliser la prise à l'extérieur ?

Oui, l'indice de protection IP55 permet une utilisation en extérieur ainsi que dans les pièces humides comme la salle de bain ou la cuisine. Évitez toutefois l'immersion.

La prise est-elle compatible avec Amazon Alexa ou Google Assistant ?

Oui, via l'application Tuya Smart. Ajoutez la compétence Tuya Smart dans Alexa ou l'action Google Home, puis connectez votre compte pour contrôler la prise par commande vocale.

Comment suivre ma consommation d'énergie ?

Dans l'application Tuya Smart, ouvrez les paramètres de la prise. Vous y trouverez un historique de consommation et des statistiques en temps réel. Vous pouvez ainsi optimiser votre usage.

Puis-je programmer l'allumage et l'extinction automatiques ?

Oui, dans l'application, créez des horaires pour allumer/éteindre automatiquement vos appareils. Vous pouvez aussi utiliser des déclencheurs comme le lever/coucher du soleil ou des conditions météo.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez l'alimentation électrique et la connexion Wi-Fi. Réinitialisez la prise. Si le problème persiste, contactez le support ORNO. N'essayez pas de réparer vous-même, cela annule la garantie.

Quelle est la charge maximale supportée par la prise ?

La prise supporte une charge maximale de 16 A sous 230 V, soit 3680 W. Ne dépassez pas cette limite pour éviter tout risque de surchauffe.

Comment réinitialiser la prise aux paramètres d'usine ?

Maintenez le bouton rouge enfoncé pendant environ 5 secondes jusqu'à ce que le voyant clignote rapidement. La prise est alors en mode appairage et les réglages précédents sont effacés.

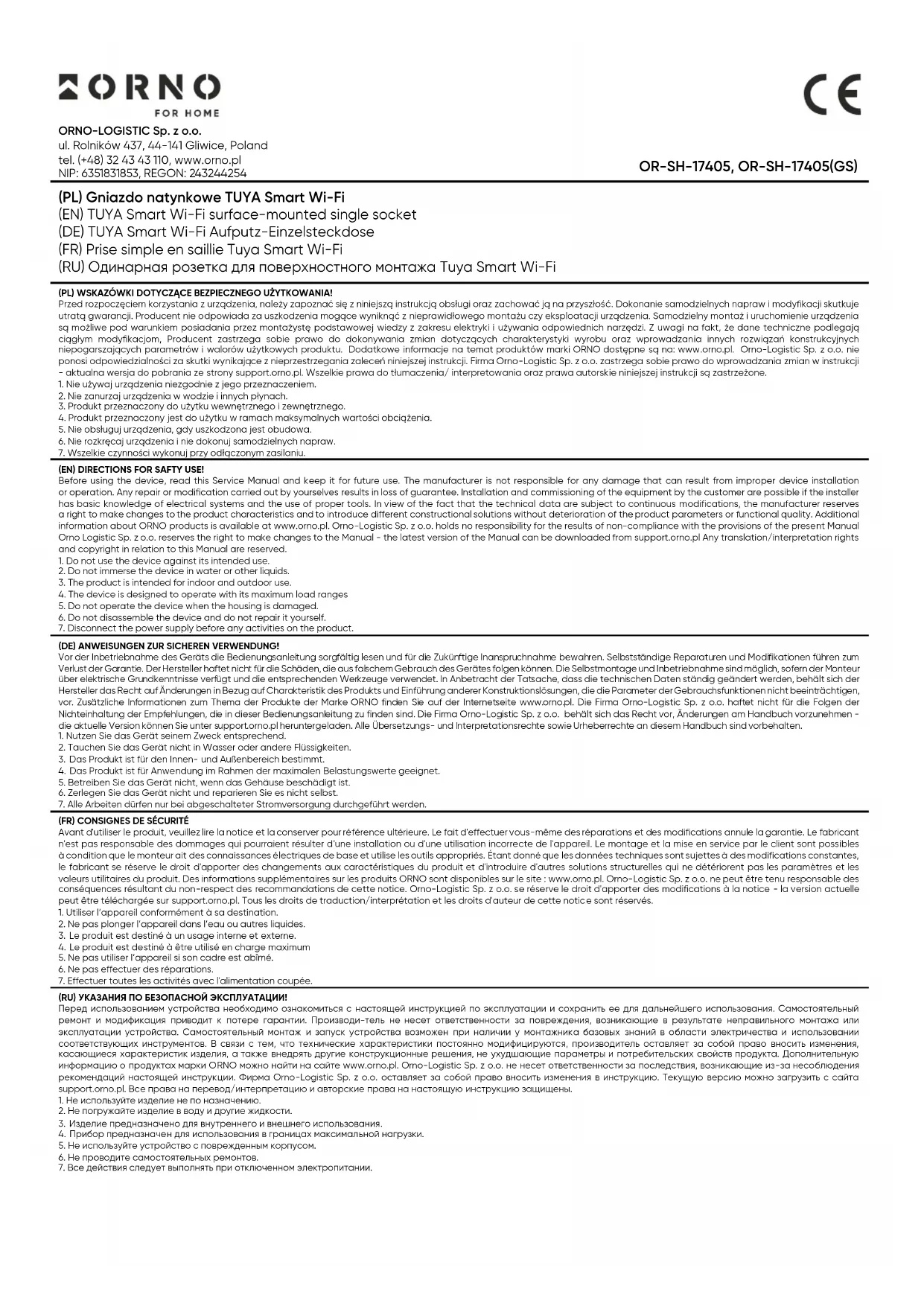

MODE D'EMPLOI OR-SH-17405 ORNO

Avant d'utiliser le produit, veuillez lire la notice et la conserver pour référence ultérieure. Le fait d'effectuer vous-même des réparations et des modifications annule la garantie. Le fabricant n'est pas responsable des dommages qui pourraient résulter d'une installation ou d'une utilisation incorrecte de l'appareil. Le montage et la mise en service par le client sont possibles à condition que le monteur ait des connaissances électriques de base et utilise les outils appropriés. Étant donné que les données techniques sont sujettes à des modifications constantes, le fabricant se réserve le droit d'apporter des changements aux caractéristiques du produit et d'introduire d'autres solutions structurelles qui ne détériorent pas les paramètres et les valeurs utilisaires du produit. Des informations supplémentaires sur les produits ORNO sont disponibles sur le site : www.orno.pl. Orno-Logistic Sp. z o.o. ne peut être tenu responsable des conséquences résultant du non-respect des recommandations de cette notice. Orno-Logistic Sp. z o.o. se réserve le droit d'apporter des modifications à la notice - la version actuelle peut être téléchargée sur support.orno.pl. Tous les droits de traduction/interprétation et les droits d'auteur de cette notice sont réservés.

1. Utiliser l'appareil conformément à sa destination.

2. Ne pas plonger l'appareil dans l'eau ou autres liquides.

3. Le produit est destiné à un usage interne et externe.

4. Le produit est destiné à être utilisé en charge maximum

5. Ne pas utiliser l'appareil si son cadre est abîmé.

6. Ne pas effectuer des réparations.

7. Effectuer toutes les activités avec l'alimentation coupée.

Chaque foyer est un utilisateur d'équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l'homme et l'environnement en raison de la présence de substances, de mélanges et de composants dangereux dans les équipements. D'autre part, les déchets d'équipements sont une matière précieuse qui peut être une source de matières premières secondaires telles que le cuivre, l'étain, le verre, le fer et autres. Le symbole de la poubelle barrée sur les appareils, les emballages ou les documents d'accompagnement indique la nécessité d'une collecte séparée des déchets d'équipements électriques et électroniques. Les produits ainsi étiquetés ne peuvent pas, sous peine d'amende, être jetés dans les ordures ménagères avec les autres déchets. Le marquage indique également que l'équipement a été mis sur le marché après le 13 août 2005. Il incombe à l'utilisateur de remettre les équipements usagés à un point de collecte désigné pour un traitement approprié. Les équipements usagés peuvent également être retournés au vendeur lors de l'achat d'un nouveau produit pour une quantité ne dépassant pas celle du nouvel équipement du même type acheté. Les informations sur la collecte de déchets d'équipements électriques sont disponibles au point d'information du magasin et au bureau municipal. Une bonne gestion des déchets d'équipements permet d'éviter les conséquences négatives pour l'environnement et la santé humaine!

La prise simple en saillie intelligente représente une solution innovante qui vous permettra de contrôler localement et à distance les appareils connectés de la maison. En s'intégrant à la plateforme TUYA Smart, l'utilisateur a la possibilité de contrôler le système à distance, où qu'il se trouve dans le monde. Tout ce qu'il faut faire, c'est installer l'application sur un smartphone compatible avec Android ou iOS. Le contrôle peut donc s'effectuer à la fois à distance via une connexion Wi-Fi et une application, et localement, ce qui vous donnera le contrôle des appareils électriques connectés à la prise. L'indicateur d'énergie intégré vous permet de surveiller et d'optimiser votre consommation d'électricité grâce à la fonction smart. La prise est conçue pour un montage en saillie. Elle dispose d'un contact de protection. Fabriquée en plastique de haute qualité en gris. La finition mate s'intègre parfaitement dans de nombreux intérieurs. Le degré de protection élevé IP55 permet de la monter à l'intérieur dans des zones sèches telles que le salon, le couloir ou la chambre à coucher, ainsi que dans des zones humides telles que la salle de bains ou la cuisine.

INSTALLATION

1. Soulevez le couvercle et retirez les deux vis situées en travers de la prise.
2. Séparez la prise de la boîte, puis vissez la boîte à l'emplacement souhaité sur le mur à l'aide de deux vis (non fournies).
3. Assurez-vous que l'alimentation électrique a été déconnectée.
4. Utilisez un tournevis pour percer le presse-étoupe et y faire passer les fils.
5. Connectez tous les fils selon le schéma de câblage (fig. 2).
6. Revissez la prise sur la boîte.

UTILISATION

Pour pouvoir utiliser librement toutes les fonctions de la prise, celle-ci doit être connectée à un réseau Wi-Fi et à un compte Tuya Smart. Lors de l'appairage, assurez-vous que les fonctions WiFi et Bluetooth sont activées sur le téléphone.

1. Scannez le code QR ou recherchez l'application Tuya Smart dans l'App Store ou Google Play et téléchargez l'application. Après le montage, ouvrez l'application et créez un compte.

2. Maintenez enfoncé le bouton rouge au bas de la prise jusqu'à ce que le voyant lumineux situé sous le bouton se mette à clignoter rapidement. L'appareil est prêt pour l'appairage automatique.

3. Dans l'application, sélectionnez le bouton Ajouter un appareil. Le téléphone devrait détecter automatiquement le nouvel appareil. Cliquez sur l'icône Ajouter / Add et suivez les instructions de l'application : connectez-vous au réseau Wi-Fi de votre choix et attendez patiemment la fin du processus d'appairage. Pour garantir un meilleur signal lors de l'appairage des appareils, gardez votre téléphone près de la prise. Une fois la configuration terminée, la prise se connectera à l'Internet. Vous pouvez donner vous-même un nom à l'appareil et terminer le processus en cliquant sur Terminer.

4. Une fois la configuration établie, vous pouvez contrôler l'alimentation électrique depuis votre téléphone:

5. paramétrez des horaires pour allumer et éteindre automatiquement les équipements,

6. désactivez les appareils à distance lorsque vous n'êtes pas chez vous,
7. activez et désactivez l'équipement en fonction du lever et du coucher du soleil ou des conditions météorologiques,
8. vérifiez l'état actuel de vos appareils, la consommation d'énergie et partagez l'accès avec les autres membres de la famille,
9. configurez l'application avec l'assistant vocal de votre choix et contrôlez vos appareils à l'aide de commandes vocales.

Déclaration de conformité simplifiée

Orno-Logistic Sp. z o.o. déclare que la sonnette sans fil OR-SH-17405 Prise simple en saillie Tuya Smart WiFi est compatible avec la directive 2014/53/UE. Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : www.orno.pl.
