Type de produit	Pendentif linéaire
Marque	Golden Lighting
Modèle	Orwell 3306-BA2 CH-BLK
Couleur	Noir (CH-BLK)
Utilisation recommandée	Au-dessus d'un îlot de cuisine ou table de salle à manger
Alimentation	Raccordement électrique direct (120V)
Type d'ampoule	Standard (E26 ou E27, selon spécification)
Puissance maximale par ampoule	À vérifier sur l'étiquette du luminaire
Nombre de lampes	2 (BA2)
Installation	Par un professionnel accrédité
Hauteur d'installation minimale	7,5 pi (2,3 m) du sol en zone ouverte
Hauteur au-dessus d'une table	Au moins 30 po (76 cm)
Hauteur au-dessus d'un comptoir	Au moins 30 po (76 cm)
Largeur recommandée pour une table	12 po (30 cm) plus étroit que la largeur de la table
Matériau	Métal
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Couper l'alimentation avant installation
Garantie	Consultez le revendeur

FOIRE AUX QUESTIONS - Orwell 3306-BA2 CH-BLK Golden Lighting

Quelle est la hauteur recommandée pour installer ce pendentif au-dessus d'une table de salle à manger ?

Le luminaire doit être suspendu à au moins 30 pouces (76 cm) au-dessus de la table.

Ce luminaire est-il compatible avec un variateur ?

Le manuel recommande l'utilisation de gradateurs pour contrôler l'éclairage. Assurez-vous que les ampoules utilisées sont dimmables.

Comment choisir la taille du pendentif pour une table ?

Utilisez un luminaire 12 pouces plus étroit que la largeur de la table pour un rendu équilibré.

Quel type d'ampoule puis-je utiliser ?

Utilisez uniquement les ampoules spécifiées dans le manuel, sans dépasser la puissance maximale indiquée sur l'étiquette du luminaire.

Puis-je installer ce luminaire moi-même ?

Il est fortement recommandé que tous les travaux électriques soient effectués par un professionnel accrédité.

Comment identifier les fils lors du câblage ?

Le fil chaud est lisse, noir ou transparent avec filetage intérieur noir. Le neutre est côtelé, blanc ou transparent avec filetage intérieur blanc. La terre est en cuivre, métal nu, vert ou transparent.

Quelle est la distance minimale du sol pour un pendentif dans une zone ouverte ?

Le bas du luminaire doit pendre à au moins 7,5 pieds (2,3 mètres) du sol.

Que faire si je n'ai pas de fil de terre dans la boîte de jonction ?

Localisez la vis de terre sur le support de montage et enroulez le fil de terre du luminaire autour de cette vis, puis serrez-la.

Comment nettoyer ce luminaire ?

Utilisez un chiffon sec et doux pour nettoyer les surfaces. Évitez les produits abrasifs ou liquides.

Ce modèle est-il adapté pour un îlot de cuisine ?

Oui, centrez un pendentif linéaire sur l'île. Si vous utilisez plusieurs pendentifs, prévoyez un pour chaque 24 pouces d'îlot.

MODE D'EMPLOI Orwell 3306-BA2 CH-BLK Golden Lighting

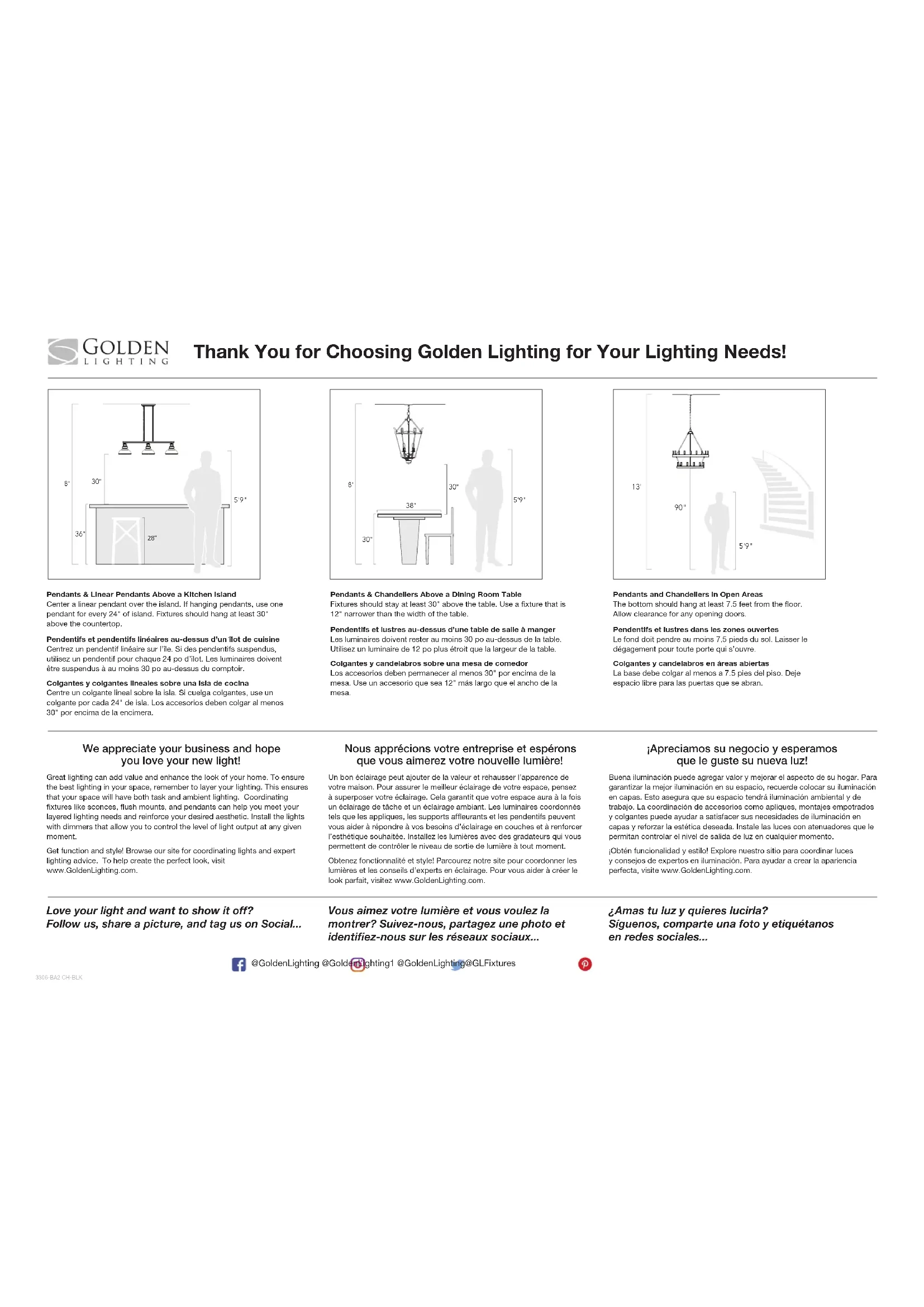

Pendentifs et pendentifs linéaires au-dessus d'un îlot de cuisine Centrez un pendentif linéaire sur l'île. Si des pendentifs suspendus, utilisez un pendentif pour chaque 24 po d'îlot. Les luminaires doivent être suspendus à au moins 30 po au-dessus du comptoir.

Pendentifs et lustres au-dessus d'une table de salle à manger Les luminaires doivent rester au moins 30 po au-dessus de la table Utilisez un luminaire de 12 po plus étroit que la largeur de la table.

Pendentifs et lustres dans les zones ouvertes

Le fond doit pendre au moins 7,5 pieds du sol. Laisser le dégagement pour toute porte qui s'ouvre.

Nous apprécions votre entreprise et espérons que vous aimerez votre nouvelle lumière!

Un bon éclairage peut ajouter de la valeur et rehausser l'apparence de votre maison. Pour assurer le meilleur éclairage de votre espace, pensez à superposer votre éclairage. Cela garantit que votre espace aura à la fois un éclairage de tâche et un éclairage ambiant. Les luminaires coordonnés tels que les appliques, les supports afflearants et les pendentifs peuvent vous aider à répondre à vos besoins d'éclairage en couches et à renforcer l'esthétique souhaitée. Installez les lumières avec des gradateurs qui vous permettent de contrôler le niveau de sortie de lumière à tout moment.

Obtenez fonctionnalité et style! Parcourez notre site pour coordonner les lumières et les conseils d'experts en éclairage. Pour vous aider à créer le look parfait, visitez www.GoldenLighting.com.

Vous aimez votre lumière et vous voulez la montrer? Suivez-nous, partagez une photo et identifiez-nous sur les réseaux sociaux...

Comment identifier les fils du luminaire

Chargé: Lisse, noir ou transparent avec filetage intérieur noir

Neutre: Côtélé, blanc ou transparent avec filetage intérieur blanc

Mise à la Terre: Filetage intérieur en cuivre, métal nu, vert ou transparent

Cable De Tierra: Rosca interior de cobre, metal desnudo, verde o transparente

SCAN ME

Pour le service client, contactez le lieu d'achat pour organiser les pièces de rechange.

• IMPORTANTE
• Tous les travaux d'installation doivent être effectués par un professionnel accrédité.
• Coupez l'alimentation électrique au fusible ou au disjoncteur!
• Utilisez uniquement les ampoules spécifiées. Ne dépassez pas la puissance maximale!

Instructions de montage:

PRÉPARATION À L'INSTALLATION

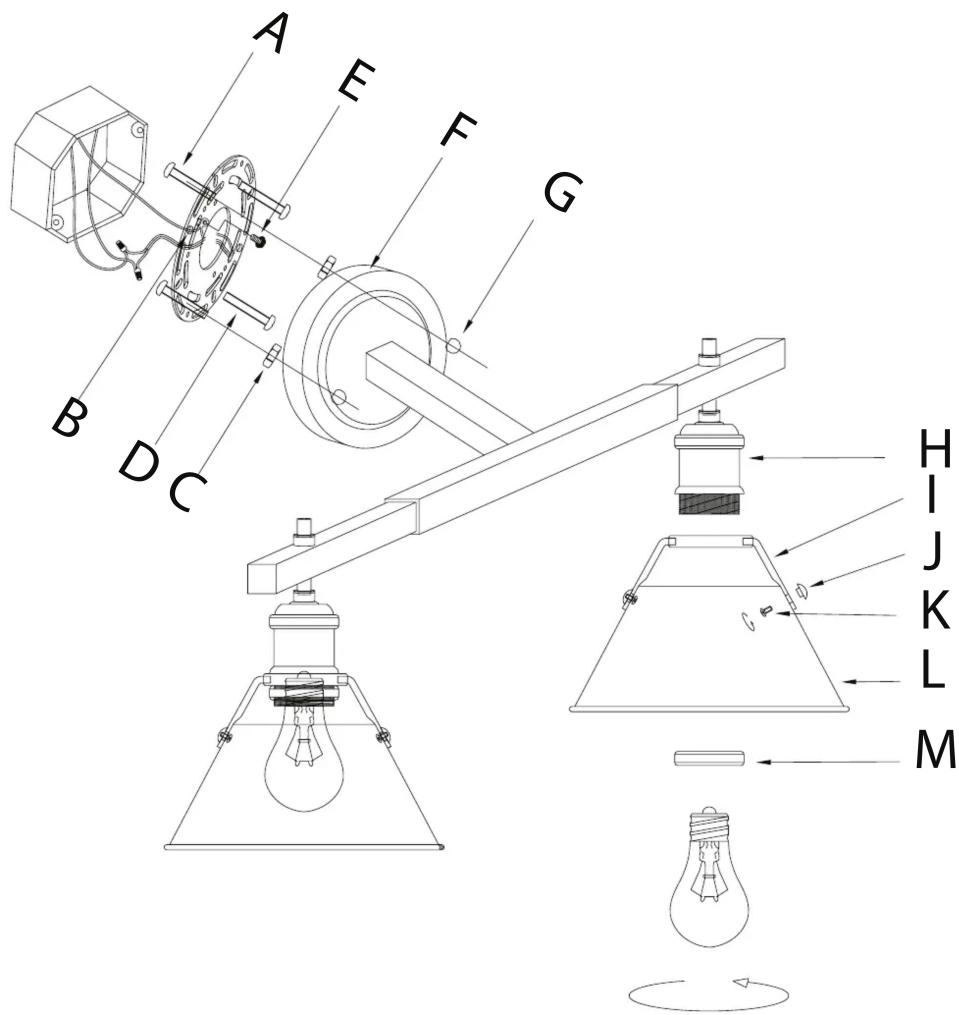

Retirez soigneusement le nouveau luminaire du carton ainsi que le sac jaune contenant toutes les pièces. Voir les notes importantes ci-dessus. Coupez l'alimentation au disjoncteur et retirez l'ancien appareil du mur, y compris l'ancienne sangle de montage. 1. La sangle de montage (B) contient plusieurs paires de trous filetés. Trouvez la paire de trous qui correspond à l'espacement des trous sur la boîte de jonction et la plaque arrière de votre luminaire. Deux jeux de vis de montage (A et D) doivent être fixés à la sangle de montage (B). Vous devrez peut-être serrer les écrous (C) qui maintiennent les vis de montage (A) en place. Tirez les fils de la maison à travers le centre de la sangle de montage (B). Placez la sangle de montage (B) sur la boîte de jonction de sorte que les vis de montage (A) soient horizontales et alignées avec les emplacements des trous sur la plaque arrière (F). Fixez la sangle de montage (B) à la boîte de jonction à l'aide des vis de montage (D) et d'un tournevis. Serrez fermement les vis.

MONTAGE DU FIXTURE

Aucun assemblage requis - Cet article arrive assemblé et prêt à être installé. Veuillez passer à l'étape suivante.

CONNEXION DES FILS

1. Demandez à un assistant de supporter le poids de l'appareil pendant le câblage. Reportez-vous au schéma de câblage et attachez les fils du luminaire aux fils d'alimentation de la boîte de jonction. Fixez les fils du luminaire aux fils d'alimentation de la boîte de jonction. Connectez chaud à chaud (fil transparent avec fil intérieur noir, fil noir ou fil lisse) Neutre à neutre (fil transparent avec fil intérieur blanc, fil blanc ou nervuré) et terre à terre (fil transparent avec fil intérieur vert, fil vert , ou cuivre). Torsadez les extrémités des paires de fils ensemble, puis torsadez un connecteur de fil. Assurez-vous que toutes les torsions sont dans la même direction. S'il n'y a pas de fil de terre de la maison provenant de la boîte de jonction, localisez la vis de terre (E) sur le support de montage/la sangle de montage et enroulez le fil de terre du luminaire autour de la vis de terre. Utilisez un tournevis pour serrer le haut de la vis de mise à la terre (E) sur les fils et dans le support de montage/la sangle de montage. Rentrez les fils dans la boîte de jonction.

FIN DE L'INSTALLATION

1. Placez la plaque arrière (F) sur les vis de montage (A) de sorte qu'elles dépassent des trous à l'avant de la plaque arrière. Vissez les écrous déco (G) sur les vis de montage (A). Tournez jusqu'à ce que la plaque arrière du luminaire soit bien ajustée contre le mur. 4. Fixez l'araignée (I) au store (L) avec les vis (K) et le capuchon décoratif (J). Faites glisser avec précaution le store assemblé (L) sur une douille (H) et fixez le store en place avec l'anneau de douille (M). Tournez les ampoules dans les douilles (H) conformément aux spécifications du luminaire. Ne dépassez pas la puissance maximale. Votre

installation est maintenant terminée. Mettez l'appareil sous tension et testez l'appareil.
