Firma 30A - Jouet radiocommandé SPEKTRUM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur ESC sans balais pour jouet radiocommandé
Marque	Spektrum
Modèle	Firma 30A (SPMXSE1030)
Courant constant	30 A
Courant en rafale	100 A
Type de moteur	Sans balais, taille 2436 ou inférieure
Type de batterie	Li-Po 2-3 cellules ou Ni-MH/Ni-Cd 5-9 cellules
Sortie BEC	6 V / 7,4 V - 3 A (mode linéaire)
Dimensions	29 mm x 39 mm x 25,7 mm
Poids	51 g
Connecteur batterie	iC3 (compatible EC3)
Connecteur moteur	Fiches cylindriques femelles 3,5 mm
Modes de fonctionnement	Avant avec frein, Avant/Arrière avec frein
Programmation	Via bouton SET, boîte de programmation Spektrum ESC ou Text Gen
Étanchéité	Composant étanche pour conditions humides (pluie, neige, flaques)
Protections	Coupure basse tension, surchauffe, surintensité, protection thermique
Usage prévu	Véhicules RC 1/18 et 1/16 (sur route, hors piste, buggy, monster truck)
Âge recommandé	14 ans et plus
Garantie	6 mois (extensible à 18 mois selon législation)
Entretien et nettoyage	Rincer à l'eau douce, sécher à l'air comprimé, stocker au sec après utilisation humide
Sécurité	Débrancher la batterie après usage, ne pas immerger, utiliser avec des composants étanches compatibles
Pièces détachées et réparabilité	Réparations possibles via revendeur agréé ou Horizon Hobby, nécessite preuve d'achat

FOIRE AUX QUESTIONS - Firma 30A SPEKTRUM

Comment calibrer le variateur ESC avec l'émetteur ?

Pour calibrer, mettez l'émetteur avec les gaz à 100% et neutre. Branchez la batterie, maintenez le bouton SET enfoncé, allumez le variateur. Relâchez le bouton quand la DEL rouge clignote. Suivez les étapes : neutre, pleins gaz, arrière complet en appuyant sur SET à chaque fois. Éteignez puis rallumez pour terminer.

Quels types de batterie puis-je utiliser avec le Firma 30A ?

Vous pouvez utiliser des batteries Li-Po 2 à 3 cellules (7,4V-11,1V) ou Ni-MH/Ni-Cd de 5 à 9 cellules. La coupure basse tension se règle via programmation. Assurez-vous que le connecteur est iC3 (compatible EC3).

Comment programmer les paramètres via le bouton SET ?

Allumez le variateur avec la batterie branchée. Appuyez sur SET pendant 1 seconde pour entrer en mode programmation. La DEL rouge clignote pour indiquer l'élément (1 clignotement = élément 1, etc.). Pour sélectionner un élément, maintenez SET 3 secondes. Naviguez avec des appuis courts, puis validez en maintenant SET 3 secondes. Éteignez pour enregistrer.

Le variateur est-il étanche ? Puis-je l'utiliser sous la pluie ?

Oui, le Firma 30A est conçu pour une utilisation dans des conditions humides comme la pluie légère, la neige ou les flaques. Cependant, il n'est pas conçu pour une immersion prolongée. Après utilisation, rincez à l'eau douce, séchez à l'air comprimé, et effectuez une maintenance régulière pour éviter la corrosion.

Pourquoi le moteur ne tourne-t-il pas alors que le variateur est allumé ?

Plusieurs causes possibles : batterie déchargée ou mal connectée, moteur endommagé, calibrage incorrect, ou protection activée (sous-tension, surchauffe). Vérifiez les connexions, rechargez la batterie, recalibrez le variateur, ou laissez refroidir si surchauffe.

Comment inverser la direction du moteur ?

Pour inverser la rotation, vous pouvez soit inverser deux des trois fils entre le variateur et le moteur, soit modifier le paramètre 'Rotation du moteur' (élément 9) via la programmation (sens horaire ou antihoraire).

Que faire si le variateur surchauffe ?

Si la DEL clignote en vert (surchauffe), arrêtez immédiatement le véhicule. Laissez refroidir le variateur et le moteur. Vérifiez l'engrenage et la ventilation. Réduisez la charge ou changez le rapport de démultiplication. Évitez les utilisations prolongées à haute puissance.

Quels sont les paramètres par défaut du variateur ?

Les paramètres par défaut sont : Mode de fonctionnement: Avant avec frein; Force de freinage par résistance: 0%; Coupure basse tension: 3,2 V; Mode démarrage: Niveau 4; Force freinage max: 25%; Force recul max: 25%; Plage neutre: 9% Normal; Minuterie: 7,5 degrés; Rotation: sens horaire; Tension BEC: 6,0 V; Type batterie: Li-Po. Vous pouvez restaurer ces valeurs en maintenant le bouton SET 5 secondes.

Puis-je utiliser une batterie de récepteur dédiée ?

Non, ne branchez jamais une batterie de récepteur dédiée aux ports servo ou programmation. Le variateur fournit une alimentation stabilisée (BEC) de 6V/7,4V à partir de la batterie principale. Brancher une autre source peut endommager le variateur.

Comment entretenir le variateur après une utilisation en milieu humide ?

Rincez délicatement à l'eau douce pour enlever boue et poussière. Retirez la batterie et séchez ses contacts. Utilisez de l'air comprimé pour chasser l'eau des recoins. Laissez sécher à l'air avant stockage. Effectuez cette maintenance après chaque session humide pour prévenir la corrosion.

MODE D'EMPLOI Firma 30A SPEKTRUM

Variateur ESC sans balais 30 A Smart Firma Spektrum

Spektrum Firma 30A Brushless Smart ESC

SPMXSE1030

Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la page du produit pour obtenir les informations les plus récentes sur le manuel.

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour de ce produit, veuillez consulter le site www.horizonhobby.com ou www.towerhobbies.com et cliquez sur l'onglet de support du produit.

SIGNIFICATION DE CERTAINS TERMES SPÉCIFIQUES

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit :

AVERTISSEMENT : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

ATTENTION : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

REMARQUE : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures.

AVERTISSEMENT : lisez la TOTALITÉ du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager

le produit. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant l'assemblage, le réglage et l'utilisation, ceci afin de manipuler correctement l'appareil et d'éviter tout dégât matériel ou toute blessure grave.

14 ans et plus. Ceci n'est pas un jouet.

REMARQUE : Ce produit est uniquement destiné à être utilisé dans des véhicules et des aéronefs sans pilote et télécommandés dans l'industrie des loisirs uniquement. Horizon Hobby décline toute responsabilité en dehors de l'usage prévu et ne fournira pas de service de garantie lié à celui-ci.

Composant étanche

Votre nouveau variateur ESC sans balais 30A Smart Firma Spektrum® a été conçu et fabriqué pour vous permettre de l’utiliser dans différentes « conditions humides », incluant les flaques d’eau, les ruisseaux, l’herbe humide, la neige et même la pluie.

Bien qu'étanche, ce composant n'a pas été conçu pour être immergé dans l'eau durant de longues périodes et ne doit PAS être utilisé comme un sous-marin. De plus, la majorité des pièces métalliques, y compris les vis et les écrous, ainsi que les contacts des câbles électriques, sont exposés à l'oxydation si vous n'effectuez un entretien supplémentaire après avoir utilisé le produit dans des conditions humides.

Pour conserver à long terme les performances de votre variateur ESC et conserver la garantie, il devra être utilisé en suivant les instructions de la section « Conditions d’utilisation » de ce manuel.

De plus les procédures décrites dans la section « Maintenance en conditions humides » devront être régulièrement effectuées si vous roulez en conditions humides. Si vous ne souhaitez pas effectuer la maintenance supplémentaire requise, n'utilisez pas le véhicule dans ces conditions.

ATTENTION : un défaut de soin durant l'utilisation et un non-respect des consignes suivantes peut entraîner

un dysfonctionnement du produit et/ou annuler la garantie.

PRÉCAUTIONS GÉNÉRALES

• Lisez attentivement les procédures de maintenance en conditions humides et vérifiez que vous possédez tous les outils nécessaires pour effectuer la maintenance du variateur ESC.
• Ne jamais utiliser votre variateur ESC où il pourrait entrer en contact avec de l'eau salée (eau de mer ou flaque d'eau sur une route salée), ou de l'eau polluée ou contaminée. L'eau salée est très conductrice et fortement corrosive, nous vous recommandons la plus grande prudence.

CONDITIONS D'UTILISATION

Votre variateur ESC fonctionnera parfaitement dans n'importe laquelle des conditions suivantes :

• 2 heures de fonctionnement en continu dans de l'herbe ou de la végétation couverte de rosée.
• 2 heures de fonctionnement en continu dans un brouillard épais (95% d'humidité, air saturé, condensation).
• 1 heure de fonctionnement en continu sous une pluie légère (>2,5 mm/0,10 po par heure).
• 15 minutes de fonctionnement en continu sous une forte pluie (>7,6 mm/0,30 po par heure).
• 1 heure de fonctionnement en continu sous une faible chute de neige fondue (<2,5 mm/0,10 po par heure).

• 1 heure de fonctionnement en continu sous une faible chute de neige (<6.35 mm/0,25 po par heure).

• 45 minutes de fonctionnement en continu dans de l'eau douce calme ou courante (la hauteur d'eau doit être inférieure à la hauteur du châssis), ou sous éclaboussements constants, sans immersion des composants étanches.

• 5 minutes de fonctionnement en continu dans de l'eau douce calme ou courante (l'eau ne doit pas dépasser la hauteur du châssis du véhicule de plus de 10 mm environ [0,5 po]), sous éclaboussements constants, avec immersion fréquente intermittente des composants étanches.
• 1 heure de fonctionnement en continu dans du sable humide, de la boue ou de la neige (la matière du terrain doit toujours rester en dessous du châssis), projection constante sans immersion ni couverture des composants étanches.

En outre, quand les procédures de maintenance (décrites ci-dessous) sont exécutées promptement après l'exposition, le variateur ESC restera à long terme protégé de la corrosion et autres dégâts pouvant être causés par l'eau.

MAINTENANCE EN CONDITIONS HUMIDES

• Rincez délicatement le variateur ESC à l'aide d'un arrosoir afin de retirer la boue et la poussière.
• Retirez la batterie et séchez ses contacts.
• Si vous possédez un compresseur d'air ou une bombe d'air compressé, utilisez-le (la) sur le variateur ESC pour faciliter le retrait de l'eau logée dans les renfoncements et les recoins. Chassez toute l'humidité qui se trouve dans la prise.
• Laissez le variateur ESC sécher à l'air avant de le stocker. L'eau peut continuer à s'écouler et s'évaporer de renfoncements durant quelques heures.

REMARQUE: ce variateur ESC est conçu pour être utilisé en milieu humide. Vérifiez que les autres composants de votre véhicule sont étanches ou conçus pour résister aux projections d'eau avant de rouler dans des conditions humide.

Sommaire

Composant étanche ....46

Sommaire....49

Spécifications du système ....50

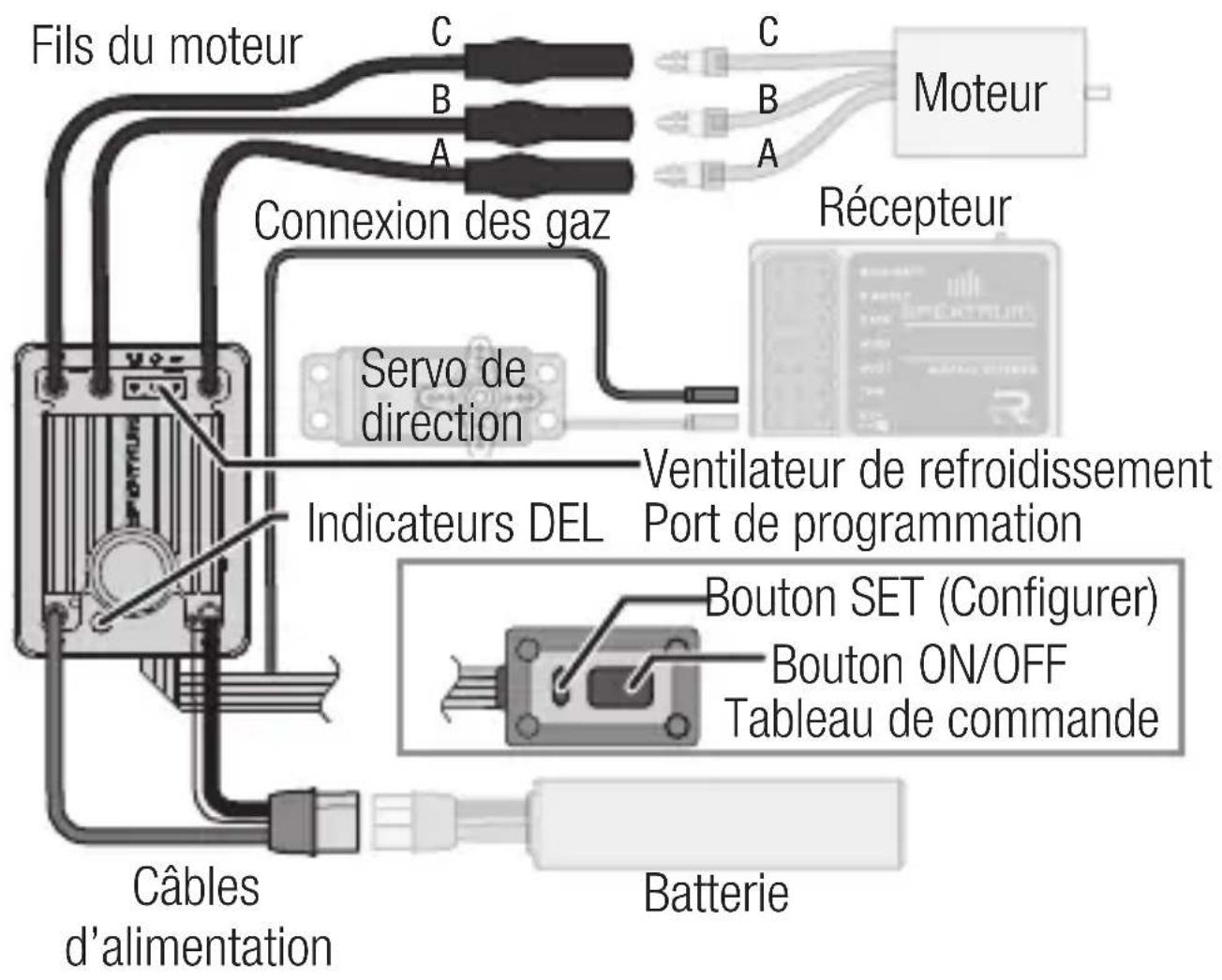

Schéma de branchement....51

Installation....52

Étalonnage du variateur ESC et de l'émetteur ....52

Fonctionnement....54

Programmation du variateur ESC via le bouton SET (Configurer)....54

Programmation du variateur ESC via la boîte de programmation Spektrum ESC ....55

Valeurs programmables SPMXSE1030 56

Indicateur DEL et sons du moteur ....57

Guide de dépannage ....58

Guide de dépannage ....59

Guide de dépannage ....60

Garantie Limitée ....61

Informations de contact pour garantie et réparation......64

Informations IC 65

Informations de conformité pour l'Union européenne......66

Spécifications du système

Type Sans balai
Constant 30 A
En rafale 100 A
Fonction	Avant/arrière ; marche avant/frein/arrière, avant/frein
Port de program- mation	Boîte de programmation en option
Type de véhicule	Sur route, hors piste, buggy, monster truck 1/18 et 1/16
Fonctions en option	Peut être programmé via le boîtier de programmation Spektrum ESC, Text Gen avec un émetteur SPM compa- tible, ou via le bouton-poussoir sur le commutateur
Type de batterie/ tension d'entrée	Li-Po 2 à 3 cellules ou Ni-MH/Ni-Cd 5 à 9 cellules
Type de moteur recommandé	Moteurs de taille 2436 ou inférieure
Sortie BEC 6 V / 7,4 V - 3 A (mode linéaire)
Dimensions 29 mm x 39 mm x 25,7 mm
Poids 30 A : 51 g (1,8 oz)
Connecteur de batterie	Connecteur iC3TM (compatible EC3TM)
Connecteur du moteur	Connecteurs cylindriques femelles de 3,5 mm

REMARQUE : Débranchez toujours la batterie du variateur ESC lorsque vous avez terminé d'utiliser votre véhicule. Si vous laissez la batterie connectée avec l'interrupteur d'alimentation en position OFF, le variateur ESC continue de tirer du courant lorsqu'il est branché à la batterie ; celle-ci pourrait alors s'endommager par décharge excessive.

REMARQUE : Ne branchez pas une batterie de récepteur dédiée aux ports de servo ou de programmation. Lorsque le variateur ESC/récepteur est sous tension, il alimente les ports de servo en courant stabilisé de 6V à partir de la batterie principale. Si une batterie de récepteur dédiée est connectée aux ports de servo, le variateur ESC/récepteur risque de s'endommager.

1. Déterminez comment monter le variateur ESC conformément aux spécifications fournies dans le manuel d'instructions de votre véhicule, ou dans un endroit adéquatement ventilé et protégé. Assurez-vous que tous les branchements sont accessibles avant le montage.
2. Utilisez du ruban mousse double-face ou les languettes de montage avec des vis sur le fond du boîtier pour fixer le contrôleur en position. L'interrupteur peut être monté avec du ruban mousse double-face..
3. Branchez les connecteurs d'alimentation rouges ensemble et les connecteurs d'alimentation noirs ensemble entre le variateur ESC et le moteur.
4. Si vous devez inverser la direction du moteur, vous pouvez inverser les branchements électriques entre le moteur et le variateur ESC.

Étalonnage du variateur ESC et de l'émetteur

Lors de l'utilisation d'un nouveau variateur ESC, il est important de l'étalonner afin que le variateur ESC s'adapte à la plage d'accélération de votre émetteur. Si vous installez un nouveau système radio ou modifiez les valeurs d'accélération/ de freinage de votre émetteur, vous devez à nouveau procéder à l'étalonnage du variateur ESC. Si vous n'étalonnez pas le variateur ESC avec votre système radio, le variateur ESC ne fonctionnera pas correctement. Réglez la sécurité intégrée avec votre radio sur une position neutre pour vous assurer que le moteur s'arrête en cas de perte de signal.

1. Allumez l'émetteur et commencez avec des valeurs d'accélération à 100 % pour les doubles débattements et la course, et en position neutre pour le compensateur et le sous-compensateur. Vérifiez qu'aucune fonction de freinage ABS n'est activée avant

de procéder à l'étalonnage.

Avec les émetteurs sans écran LCD, tournez le bouton D/R sur le réglage maximal et centrez le compensateur des gaz.

1. Branchez une batterie au variateur ESC.

2. Pressez et maintenez appuyé le bouton SET (Configurer) sur le boîtier du commutateur, allumez le variateur ESC.

La DEL rouge sur le variateur ESC commencera à clignoter et le moteur émettra un bip.

Relâchez le bouton SET (Configurer).

Le variateur ESC entrera en mode de programmation si le bouton SET (Configurer) n'est pas relâché dans les 3 secondes.

1. Avec la commande d'accélérateur et le compensateur des gaz en position neutre, appuyez sur le bouton SET (Configurer) et maintenez-le enfoncé. La DEL verte clignotera une fois et le moteur émettra une tonalité.

2. Poussez la commande d'accélérateur sur pleins gaz. Appuyez sur le bouton SET (Configurer) et maintenez-le enfoncé. La DEL verte clignotera deux fois et le moteur émettra deux tonalités.

3. Maintenez la commande d'accélérateur sur la position arrière complet. Appuyez sur le bouton SET (Configurer) et maintenez-le enfoncé. La DEL verte clignotera trois fois et le moteur émettra trois tonalités.

4. Éteignez le système à l'aide du commutateur ON/OFF (Marche/Arrêt).

5. Allumez le système à l'aide du commutateur ON/OFF (Marche/Arrêt). Le système est prêt à opérer

CONSEIL : Les bips du moteur sont parfois silencieux et difficiles à entendre, utilisez l'état de la DEL pour vous aider à vérifier les paramètres.

1. Mettez l'émetteur en marche.
2. Mettez le récepteur en marche.
3. Débranchez la batterie du variateur ESC après la mise en service.

Programmation du variateur ESC via le bouton SET (Configurer)

1. Mettez l'émetteur en marche. Connectez une batterie au variateur ESC et allumez-le.

REMARQUE : L'émetteur et le récepteur doivent être connectés.

1. Appuyez sur le bouton SET (Configurer) et maintenez-le enfoncé pendant une seconde.

FACULTATIF : Appuyez sur le bouton SET (Configurer) et maintenez-le appuyé pendant 5 secondes pour restaurer toutes les options de programmation du variateur ESC.

1. Relâchez le bouton SET (Configurer). La DEL verte clignotera pour indiquer qu'il est entré en mode de programmation

2. La DEL rouge clignote (et le moteur émet un bip) pour indiquer l'élément de programmation. Appuyez sur le bouton SET (Configurer) pendant une seconde pour parcourir les éléments programmables.

3. Un clignotement de la DEL rouge pour l'élément 1, deux clignotements de la DEL rouge pour l'élément 2, etc.

4. Éléments 5 et plus : un clignotement long de la DEL pour l'élément 5, un clignotement long de la DEL et un clignotement court de la DEL pour l'élément 6, etc.

5. Éléments 10 et plus : deux clignotements longs de la DEL pour l'élément 10, deux clignotements longs de la DEL et un clignotement court de DEL pour l'élément 11, etc.

6. Appuyez sur le bouton SET (Configurer) et maintenez-le enfoncé pendant 3 secondes pour saisir un élément de programmation.

7. La DEL clignote pour indiquer la valeur de programmation dans la sélection d'éléments.
8. Appuyez sur le bouton SET (Configurer) et maintenez-le enfoncé pendant 3 secondes pour sélectionner une valeur de programmation.
9. Éteignez le variateur ESC.
10. Recommencez le processus pour modifier toute autre valeur de programmation. Un long clignotement de la DEL et un long bip indiquent que le variateur ESC est prêt à fonctionner.

Programmation du variateur ESC via la boîte de programmation Spektrum ESC

1. Commencez sans batterie connectée.
2. Branchez le câble de la boîte de programmation dans le port de programmation comme indiqué.
3. Connectez une batterie et mettez le variateur ESC sous tension.
   FACULTATIF : Lesparamètres par défaut du variateur ESC peuvent être restaurés en appuyant sur le bouton de réinitialisation « Reset », puis sur la touche « OK ».
4. Appuyez une fois sur le bouton de sélection de la boîte de programmation.
5. Sélectionnez les réglages de programmation. Appuyez sur ENREGISTRER après avoir apporté des modifications.
6. Éteignez le variateur ESC.
7. Débranchez le câble de la boîte de programmation.

^55 Valeurs programmables SPMXSE1030

Éléments programmables	Options de paramètre
	1 2 3 4	5 6 7 8 9
1. Mode de fonctionnement	Avant avec frein	Avant/Arrière avec frein
2. Force de freinage par résistance	0 %		4 %	6 % 8	% 10 %	12 % 14	% 16 %
3. Coupure par tension faible	2,8 V 3,0	V 3,2 V	3,6 V
4. Mode de démarrage/Énergie	Niveau 1	Niveau 2	Niveau 3	Niveau 4	Niveau 5	Niveau 6	Niveau 7	Niveau 8	Niveau 9
5. Force de freinage maximum	25 %	37,5 %	0 %	%	75 %	87,5 %	100 %	(désactivée)
6. Force de recul maximum	25 %	50 %	75 %	100 %
7. Plage neutre 6 % Narrow (Étroite)	9 % Normal (Normale)	12 % Wide (Large)
8. Minuterie (degrés)	0,0	3,75	7,5	11,25	15,0	18,75	22,50	26,25
9. Rotation du moteur	Sens antihoraire	Sens horaire
10. Tension du BEC	6,0 V	7,4 V
11. Type de la batterie	Li-Po	NiMH

Paramètres par défaut

Indicateur DEL et sons du moteur

Lors de la mise sous tension du variateur ESC, la DEL se mettra à clignoter et le moteur émettra une série de bips pour indiquer son état.

Il commence par afficher la sélection du mode batterie, puis le réglage de la force de freinage, et, pour finir, il indique qu'il est prêt à fonctionner.

Fonction	État des témoins DEL	Son du moteur
Batterie Ni-MH/Ni-CD	1 clignotement 1 bip court
Batterie 2S Li-Po 2 clignotements 2 bips courts
Batterie v Li-Po 3 clignotements 3 bips courts
Variateur ESC prêt	1 clignotement long	1 bip long

En cours de service État des témoins DEL
Arrêt OFF (Arrêt)
Accélération partielle vers l'avant	Rouge fixe
Accélération complète Vert fixe
Accélération partielle vers l'arrière	Rouge fixe
Accélération complète Vert fixe
Freinage partiel Rouge fixe
Freinage complet Vert fixe
Tension de batterie faible Rouge clignotant
Surchauffe Vert clignotante
Protection de surintensité	Vert rapide 3 clignote-ments
Protection thermique du condensateur	Vert bref 5 clignote-ments

Guide de dépannage

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Variateur ESC allumé - Aucune fonction moteur, tonalité audible ou DEL	Problème de batterie/ connexion	Rechargez/remplacez la batterie. Fixez tous les branchements
	Variateur/commutateur ESC endommagé	Réparez/remplacez le variateur/commutateur ESC
	Moteur endommagé	Réparez/remplacez
Moteur - S'arrête et la DEL clignote	Protection contre les baisses de tension	Lorsque la DEL du variateur ESC clignote, rechargez/ remplacez la batterie
	Protection contre la surchauffe	Lorsque la DEL clignote, laissez le moteur/variateur ESC refroidir, modifiez la configuration ou l'engrenage pour éviter une surchauffe
Moteur - Accélère régulièrement	Problème de batterie	Réparez les fils endommagés/ remplacez la batterie
	Engrenage incorrect	Ajustez/remplacez l'engrenage
	Moteur usé ou endommagé	Réparez/remplacez le moteur

Guide de dépannage

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Moteur - Ne tourne pas de façon continue en réponse à une accélération	Variateur ESC/moteur endommagé	Réparez/remplacez les fils ou le moteur/ variateur ESC
Moteur - Ralentit mais ne s'arrête pas	Calibrage incorrect de l'émetteur/du variateur ESC	Réglez la plage des gaz/les autres paramètres des gaz sur l'émetteur/ le variateur ESC. Répétez la procédure de calibrage du variateur ESC
Servo de direction - Fonctionne; le moteur ne tourne pas	Moteur endommagé	Testez le moteur en dehors du système du véhicule, réparez/ remplacez le moteur selon le besoin
	Calibrage incorrect de l'émetteur/du variateur ESC	Réglez la plage des gaz/les autres paramètres des gaz sur l'émetteur/ le variateur ESC. Répétez la procédure de calibrage du variateur ESC

Guide de dépannage

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Direction/moteur - Ne fonctionne pas	Tension de batterie faible	Rechargez/remplacez
	Mémoire du modèle incorrect sélectionnée sur l'émetteur	Sélectionnez les bons paramètres de modèle sur votre émetteur ; consultez le manuel de l'émetteur et/ou du récepteur
	Récepteur non affecté à l'émetteur	Affectez l'émetteur au récepteur ; consultez le manuel de l'émetteur et/ou du récepteur
Véhicule - Ne fonctionne pas à pleine vitesse	Problème de batterie	Rechargez/remplacez
	Calibrage incorrect de l'émetteur/du variateur ESC	Réglez la plage des gaz/les autres paramètres des gaz sur l'émetteur/le variateur ESC. Répétez la procédure de calibrage du variateur ESC

Durée de la garantie — Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie — (a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserve le droit de modifier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes.

(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l’utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l’acheteur de vérifier si le produit correspond à ses capacités et à l’utilisation prévue.

(c) Recours de l'acheteur – Il est de la seule discrétion d'Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale

de ce dernier ou encore des modifications de quelque nature qu'elles soient.

La garantie ne couvre pas les dégâts résultant d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requièrent une confirmation écrite.

Limitation des dommages — Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu’un recours puisse être formulé en relation avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas de recours issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n’exerce aucune influence sur le montage, l’utilisation ou la maintenance du produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon ne prend en compte aucune garantie et n’accepte aucun recours pour les blessures ou les dommages pouvant en résulter. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou règlementations en vigueur.

En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans le présent document. Si vous n'êtes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité — Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de

manière sure et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts. Horizon Hobby ne saurait être tenu responsable d'une utilisation ne respectant pas les lois, les règles ou réglementations en vigueur.

Questions, assistance et réparations — Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation — Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations — Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé agréé, sur laquelle figurent le

nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé. Cette décision relève uniquement d'Horizon Hobby.

Réparations payantes — En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

ATTENTION: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l'acheteur lui-même.

10/15

Informations de contact pour garantie et réparation

Pays d'achat	Horizon Hobby	Numéro de téléphone/E-mail	Adresse
Europäische Union	Horizon Technischer ServiceSales: Horizon Hobby GmbH	[e-mail][phone]	Hanskampring 9 D 22885 Barsbüttel Germany

CAN ICES-3 (B)/NMB-3(B)

Ce dispositif contient un/des émetteur(s)/récepteur(s) non soumis à licence conforme(s) aux CNR d'Innovation, Sciences et Développement économique Canada. Son utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences.
2. Cet appareil doit accepter toutes les interférences, y compris celles pouvant entraîner un dysfonctionnement.

Informations de conformité pour l'Union européenne

CE

Déclaration de conformité de l'Union européenne :

Par la présente, Horizon Hobby, LLC déclare que cet appareil est conforme aux directives suivantes : Directive CEM 2014/30/UE; Directive RoHS 2 2011/65/UE; Directive RoHS 3 - Modifiant 2011/65/UE Annexe II 2015/863.

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : https://www.horizonhobby.com/content/support-render-compliance.

Fabricant officiel de l'UE: Importateur officiel de l'UE:

Horizon Hobby, LLC Horizon Hobby, GmbH 2904 Research Road Hanskampring 9 Champaign, IL 61822 USA 22885 Barsbüttel Germany

DIRECTIVE DEEE:

L'étiquette de cet appareil respecte la directive européenne 2012/19/UE en matière de déchets des équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les déchets ménagers, mais déposé dans une installation appropriée afin de permettre sa récupération et son recyclage.
