AQT18A0RE - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split (unité intérieure et extérieure)
Marque	Samsung
Modèle	AQT18A0RE
Alimentation électrique	220-240 V ~, 50 Hz
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Déshumidification, Ventilation
Modes 5 Way	Standard, Nature, Power, Saving, Silence
Fonction Turbo	Refroidissement/chauffage rapide pendant 30 minutes
Fonction Sleep	Arrêt automatique après 6 heures avec ajustement progressif de la température
Télécommande	Oui, avec affichage et piles LR03 (1,5 V)
Minuteries	Minuterie de mise en marche et d'arrêt (0,5 à 24 heures)
Filtre à air	Lavable, accessible sous la grille frontale
Filtres optionnels	Filtre déodorisant et Bio-Pure (changement tous les 3 mois environ)
Réglage du flux d'air	Vertical (lames orientables) et horizontal (lames intérieures)
Indicateurs lumineux	Voyants de mode 5 Way, Timer, Inverter (Power Monitor)
Sécurité	Délai de protection de 3 minutes au redémarrage ; arrêt sur surchauffe
Entretien	Nettoyage périodique du filtre à air ; nettoyage de la façade avec un chiffon humide
Température de fonctionnement	Chauffage : ext. 0 °C à 24 °C, int. ≤ 27 °C ; Refroidissement : ext. 21 °C à 43 °C, int. 18 °C à 32 °C
Humidité de fonctionnement	Refroidissement : ≤ 80 % HR ; Déshumidification : 18 °C à 43 °C ext.
Piles de la télécommande	2 piles LR03 (AAA) 1,5 V

FOIRE AUX QUESTIONS - AQT18A0RE SAMSUNG

Que faire si le climatiseur ne fonctionne pas du tout ?

Vérifiez d'abord que l'appareil est sous tension (prise secteur). Assurez-vous que l'indicateur 5 Way sur l'unité intérieure est allumé ; sinon, appuyez sur le bouton Marche/Arrêt de la télécommande. Si le voyant Timer est allumé, attendez l'heure programmée ou annulez la minuterie (reportez-vous aux pages 18-19 de la notice).

La télécommande ne répond pas, que faire ?

Vérifiez qu'aucun obstacle ne se trouve entre la télécommande et l'unité intérieure. Contrôlez l'état des piles (remplacez-les si nécessaire). Assurez-vous de ne pas être à plus de 7 mètres de l'unité intérieure et que la télécommande est bien orientée vers le capteur infrarouge.

Comment nettoyer le filtre à air ?

Avant tout, mettez le climatiseur hors tension. Ouvrez la grille frontale en tirant sur les languettes. Retirez le filtre à air en le tirant vers le bas. Dépoussiérez-le avec un aspirateur ou une brosse. Remettez le filtre en place en insérant le bord supérieur puis en appuyant sur le bord inférieur jusqu'au déclic. Refermez la grille.

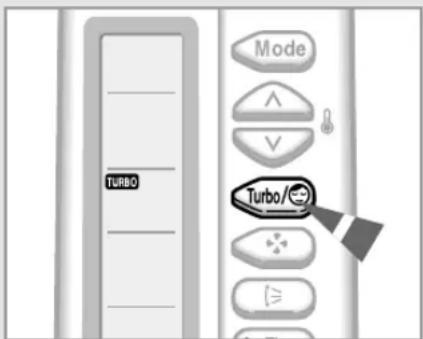

Comment utiliser la fonction Turbo pour refroidir ou chauffer rapidement ?

Mettez le climatiseur en marche. Appuyez sur le bouton Turbo de la télécommande. L'appareil fonctionnera à pleine puissance pendant 30 minutes, puis reviendra aux réglages précédents. Pour annuler avant la fin, appuyez de nouveau sur le bouton Turbo jusqu'à ce que l'indicateur disparaisse.

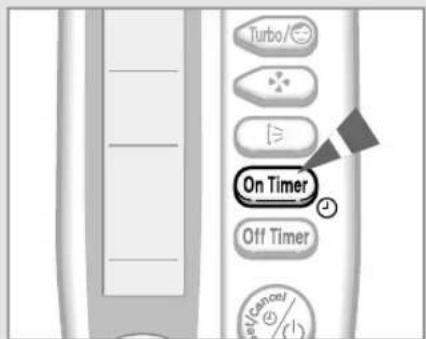

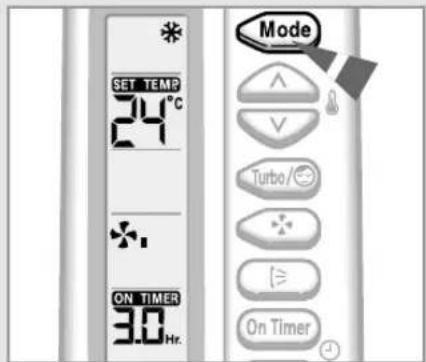

Comment régler la minuterie de mise en marche ?

Appuyez sur le bouton On Timer de la télécommande jusqu'à afficher le délai souhaité (de 30 min à 24 h). Appuyez ensuite sur le bouton Set/Cancel pour valider. Le voyant Timer clignote puis reste allumé. Le climatiseur démarrera automatiquement à l'heure programmée.

Le climatiseur ne refroidit pas correctement, pourquoi ?

Vérifiez que le mode Cool est bien sélectionné. Assurez-vous que la température réglée est inférieure à la température ambiante. Nettoyez le filtre à air s'il est obstrué par la poussière. Vérifiez aussi qu'aucun obstacle ne bloque l'unité extérieure.

Comment régler la direction du flux d'air ?

Pour le réglage vertical, appuyez sur le bouton Swing de la télécommande pour faire osciller les lames de haut en bas ou les fixer dans une position. Pour le réglage horizontal, poussez manuellement les lames intérieures vers la droite ou la gauche.

Des odeurs se répandent pendant le fonctionnement, que faire ?

Aérez la pièce. Si l'odeur persiste, nettoyez le filtre à air. Vous pouvez également installer un filtre déodorisant optionnel pour absorber les mauvaises odeurs.

Comment fonctionne le mode Sleep ?

Le mode Sleep arrête automatiquement le climatiseur après 6 heures. En mode Cool, la température augmente de 1°C par heure pendant 2 heures, puis se stabilise. En mode Heat, la température baisse de 1°C par heure pendant 2 heures. Pour l'activer, appuyez sur le bouton Turbo/Sleep jusqu'à voir l'icône Sleep sur la télécommande.

Comment installer un filtre optionnel déodorisant ou Bio-Pure ?

Déballez le nouveau filtre juste avant l'installation. Insérez-le dans son support en appuyant sur les trois languettes jusqu'au déclic. Ouvrez la grille frontale de l'unité intérieure, retirez l'ancien filtre et mettez le nouveau à sa place. Remettez la grille en place. Ces filtres doivent être changés tous les 3 mois environ.

MODE D'EMPLOI AQT18A0RE SAMSUNG

Consignes de sécurité

Respectez toujours les consignes suivantes lors de l'utilisation de votre climatiseur.

1 L'air doit pouvoir circuler autour de l'unité intérieure. Ne posez JAMAIS de vêtements ni d'autres objets dessus.

2 EVITEZ d'éclabousser l'unité intérieure. Si l'unité entre en contact avec un liquide, mettez le climatiseur hors tension au niveau de la prise secteur et contactez un réparateur agréé.

3 N'introduisez JAMAIS de corps étrangers entre les lames d'entrée d'air ; vous risqueriez d'endommager le ventilateur et de vous blesser. Ne laissez pas les enfants s'approcher de l'unité intérieure.

4 N'obstruez pas la façade de l'unité extérieure.

5 En cas d'inutilisation prolongée de la télécommande, enlevez les piles.

6 Il est recommandé de ne pas tenter de faire de réparations par vous-même sur ce produit. Adressez-vous à un service après-vente ou au magasin où vous l'avez acheté.

7 Si le cable d'alimentation est endommagé, il doit être remplacé par un câble venant du producteur ou du service après-vente.

8 Cet appareil doit être installé selon les normes électriques du pays.

9 Avant de se débarasser de l'appareil, il est nécessaire d'y retirer les batteries et de les jeter dans un lieu sûr.

10 L'appareil n'est pas destiné aux enfants ; les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.

11 Le courant maximal est mesuré selon la norme de sécurité IEC alors que le courant est mesuré selon la norme de rendement énergétique ISO.

AATERTION

Le fabricant décline toute responsabilité en cas d'accident si le climatiseur n'est pas correctement fixé ou installé avec sécurité pendant l'installation ou l'utilisation du produit. Dans le cas où vous auriez un problème d'installation, demander l'aide d'un spécialiste.

Un accident surviendra si l'installation est incorrecte.

Sommaire

♦ PRÉPARER LE CLIMATISEUR

■ Consignes de sécurité .....2
■ Description des unités ....4
■ Télécommande - Boutons et affichage .....6
■ Avant-propos ....7
■ Insérer les piles dans la télécommande .....8

♦ UTILISER LE CLIMATISEUR

■ Fonction 5 Way (façons) .....9
■ Utiliser le climatiseur en mode automatique .....10
■ Refroidir la pièce ....11
■ Réchauffer la pièce ....12
■ Changer la température de la pièce rapidement .....13
■ Déshumidifier la pièce ....14

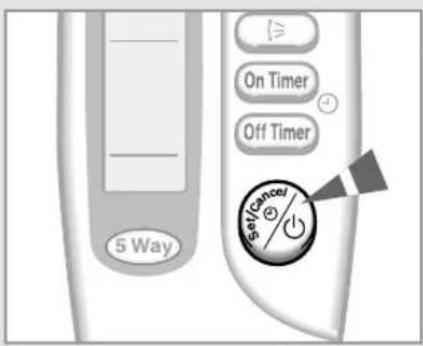

■ Aérer la pièce ....15

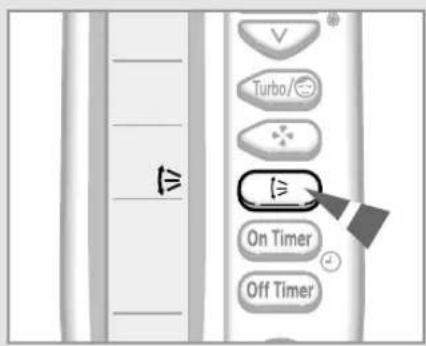

■ Régler le flux d'air vertical .....16
■ Régler le flux d'air horizontal .....17

♦ PROGRAMMER LE CLIMATISEUR

■ Régler la minuterie de mise en marche .....18
■ Régler la minuterie d'arrêt .....19
■ Annuler l'arrêt après six heures de fonctionnement .....20

♦ CONSIGNES D'UTILISATION

■ Conseils d'utilisation .....21
■ Température et humidité de fonctionnement .....22
■ Nettoyer le climatiseur .....22
■ Avant d'appeler le service après-vente .....23

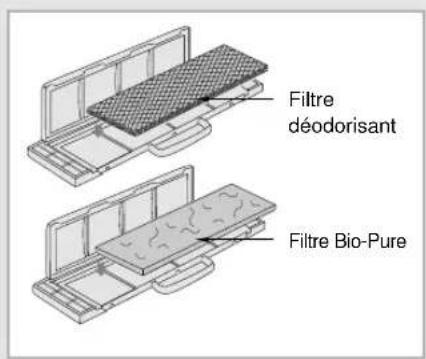

■ Installer un filtre (optionnel) .....24

♦ SPECIFICATIONS TECHNIQUES

Description des unités

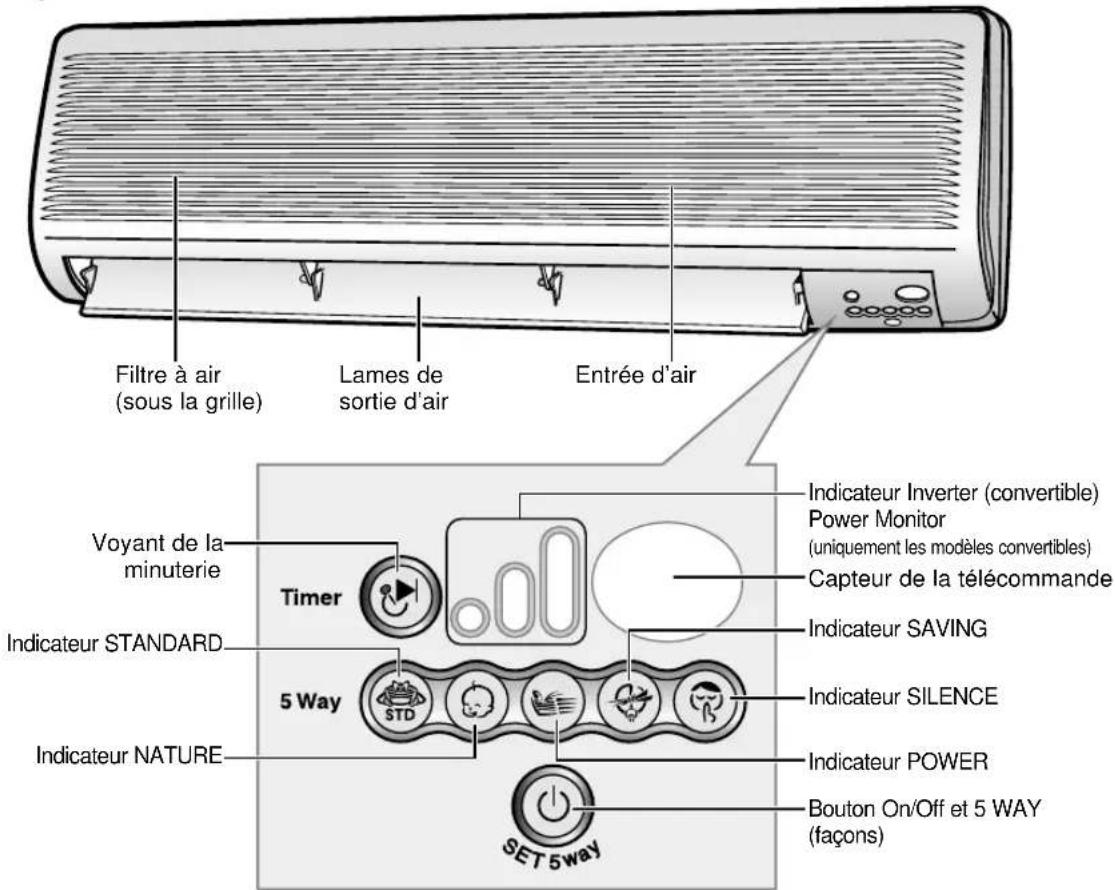

Unité intérieure Le design et l'apparence diffèrent un peu selon le modèle.

Filtre à air (sous la grille) Lames de sortie d'air Entrée d'air Voyant de la minuterie Timer Indicateur STANDARD 5 Way Indicateur NATURE SET 5way Indicateur SAVING Indicateur SILENCE Indicateur POWER Bouton On/Off et 5 WAY (façons) Indicateur Inverter (convertible) Power Monitor (uniquement les modèles convertibles) Capteur de la télécommande

◆ Pour les details du système 5 WAY (façons), voir page 9.
Indicateur Inverter (convertible) Power Monitor (uniquement les modèles convertibles) : suivant l'état du fonctionnement, l'indicateur Power Monitor peut augmenter ou diminuer.

- Le premier état de fonctionnement, niveau maximum acceptable.

- Niveau de temperature appropriée.

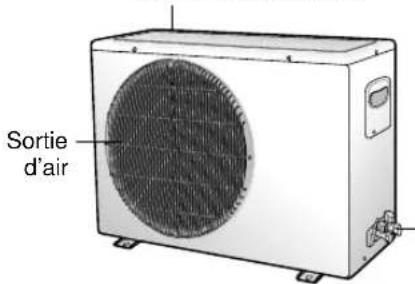

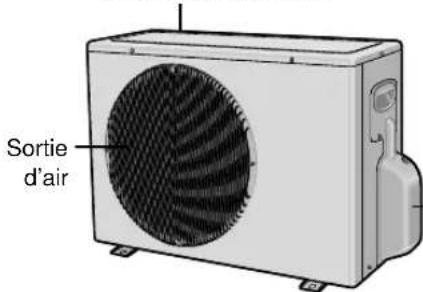

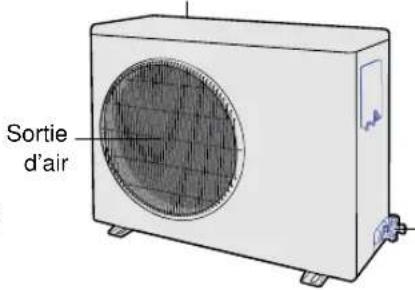

Unité extérieure

SH12ZA3(A4)(A7)(A8)X

SH12ZA3(A4)(A7)(A8)XA

UQ12A3(A4)(A7)(A8)MB/C/D/E/EA

SH09ZA3(A4)(A7)(A8)X

UQ09A3(A4)(A7)(A8)MB/C/D/E

SH07ZA3(A4)(A7)(A8)X

UQ07A3(A4)(A7)(A8)MB/C/D/E

Entrée d'air (derrière)

Sortie d'air

Vanne de connexion (à l'intérieur)

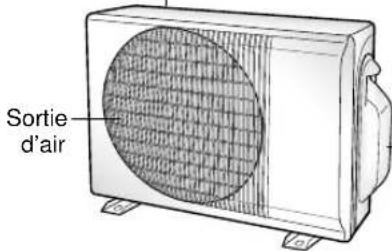

Unité extérieure

SH12VA1(A2)(A9)(A0)X

SH12ZA1(A2)X

SH12ZA1(A2)XA

Entrée d'air (derrière)

Sortie d'air

Vanne de connexion (à l'intérieur)

Unité extérieure

SH24TA1(A2)(A5)(A6)(A8)X

UQ24A1(A2)RE/B/C/D

UQT24A1(A2)(A5)(A6)(A8)RE/B/C/D

SH18TA1(A2)(A5)(A6)(A9)(A0)X

SH18ZA1(A2)(A5)(A6)(A9)(A0)X

UQ18A1(A2)(A5)(A6)(A9)(A0)RE/B/C/D

UQT18A1(A2)(A5)(A6)(A9)(A0)RE/B/C/D

SH24TB1(B2)(B5)(B6)(B8)X

UQ24B1(B2)RE/B/C/D

UQT24B1(B2)(B5)(B6)(B8)RE/B/C/D

SH18TB1(B2)(B5)(B6)(B9)(B0)X

SH18ZB1(B2)(B5)(B6)(B9)(B0)X

UQ18B1(B2)(B5)(B6)(B9)(B0)RE/B/C/D

UQT18B1(B2)(B5)(B6)(B9)(B0)RE/B/C/D

Entrée d'air (derrière)

Sortie d'air

Vanne de connexion

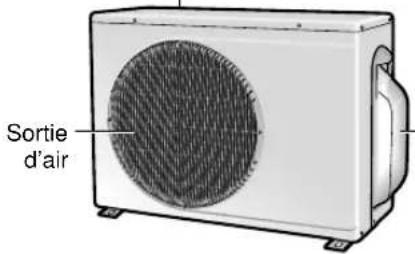

Unité extérieure

SH09ZA5(A6)X

UQ09A5(A6)MB/C/D/E

SH07ZA1(A2)(A5)(A6)X

SH07AA5X

UQ07A1(A2)(A5)(A6)MB/C/D/E

SH09ZB5(B6)X

UQ09B5(B6)MB/C/D/E

SH07ZB1(B2)(B5)(B6)X

SH07AB5X

UQ07B1(B2)(B5)(B6)MB/C/D/E

Entrée d'air (derrière)

Sortie d'air

Vanne de connexion

Unité extérieure

SH12VA5(A6)X

SH12ZA5(A6)X

SH12ZA5(A6)XA

SH12AA5X

UQ12A5(A6)MB/C/D/E/EA

UQV12A5(A6)MD/E

SH09VA5(A6)X

SH09AA5X

UQV09A5(A6)MD/E

SH12VB5(B6)X

SH12ZB5(B6)X

SH12ZB5(B6)XA

SH12AB5X

UQ12B5(B6)MB/C/D/E/EA

UQV12B5(B6)MD/E

SH09VB5(B6)X

SH09AB5X

UQV09B5(B6)MD/E

Entrée d'air (derrière)

Sortie d'air

Vanne de connexion (à l'intérieur)

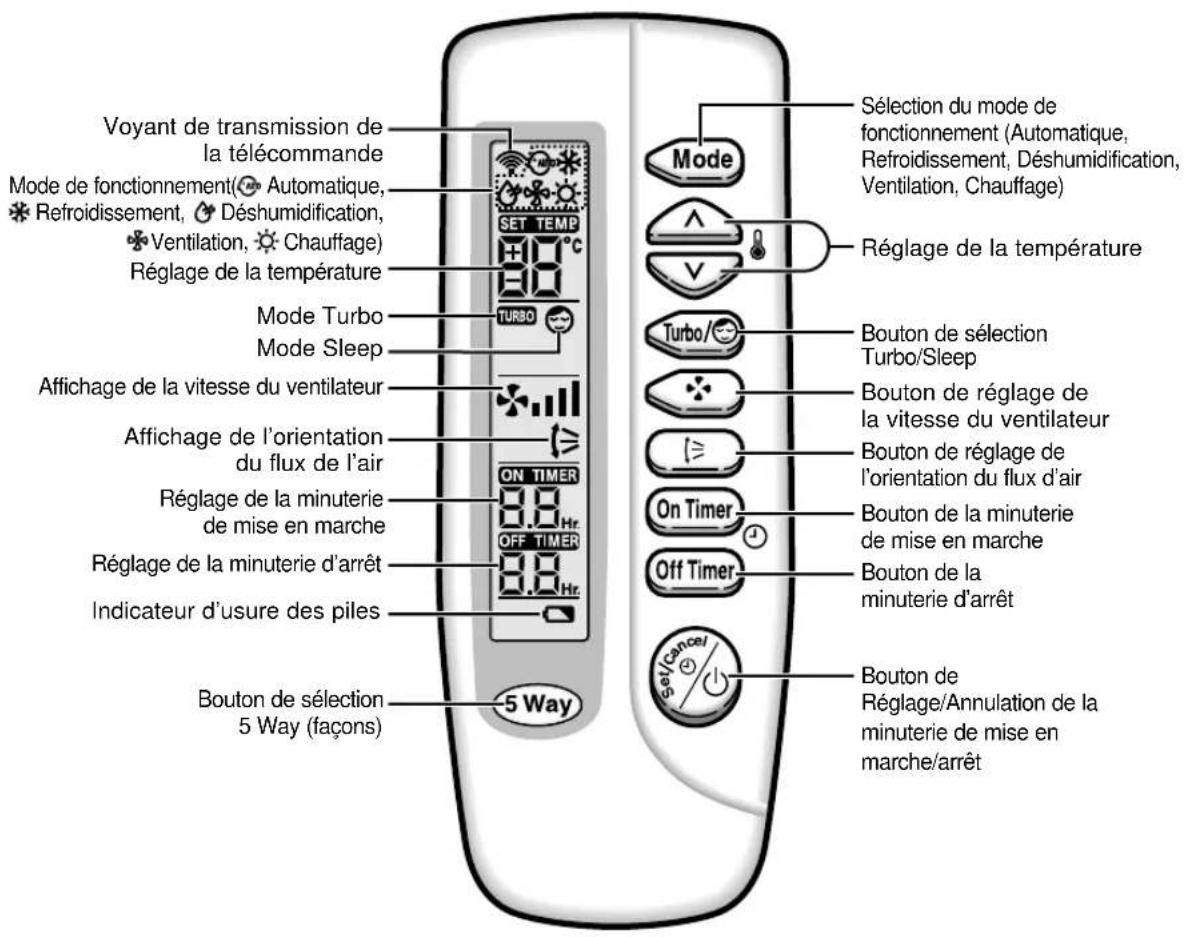

Télécommande - Boutons et affichage

Voyant de transmission de la télécommande Mode de fonctionnement(Automatique, Refroidissement, Déshumidification, Ventilation, Chauffage) Réglage de la température Mode Turbo Mode Sleep Affichage de la vitesse du ventilateur Affichage de l'orientation du flux de l'air Réglage de la minuterie de mise en marche Réglage de la minuterie d'arrêt Indicateur d'usure des piles Bouton de sélection 5 Way (façons) 5 Way Sélection du mode de fonctionnement (Automatique, Refroidissement, Déshumidification, Ventilation, Chauffage) Réglage de la température Bouton de sélection Turbo/Sleep Bouton de réglage de la vitesse du ventilateur Bouton de réglage de l'orientation du flux d'air Bouton de la minuterie de mise en marche Bouton de la minuterie d'arrêt Bouton de Réglage/Annulation de la minuterie de mise en marche/arrêt

Avant-propos

Vous venez d'acheter un climatiseur de type séparé qu'un technicien qualifié vous a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

♦ Les figures des pages 4 et 6 illustrent :

- les unités intérieure et extérieure,

- les boutons et l'afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés.

- La partie principale du document contient une série de procédures par étapes expliquant les différentes fonctions de l'appareil.

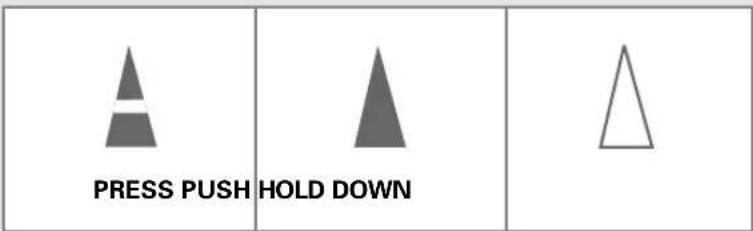

Les illustrations des procédures utilisent les trois symboles suivants :

PRESS PUSH HOLD DOWN

Insérer les piles dans la télécommande

Vous devez insérer ou remplacer les piles de la télécommande lorsque :

• vous venez d'acheter le climatiseur.
  ♦ la télécommande ne fonctionne plus correctement.

[1]

◆ Utiliser deux piles LR03 de 1,5V.
- Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble.
Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

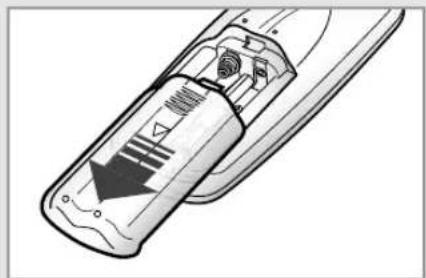

1 En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le.
2 Insérez les deux piles, en respectant les polarités indiquées :

♦ le + de la pile avec le + de la télécommande,
♦ le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Fonction 5 Way (façons)

Vous pouvez sélectionner la fonction 5 Way avec le mode de fonctionnement du climatiseur pour un meilleur confort d'utilisation. Vous pouvez utiliser la fonction 5 WAY (façons) avec l'unité intérieure et la télécommande. Ainsi, même si vous perdez votre télécommande, vous pouvez utiliser celte fonction.

Utilisation avec l'unité intérieure

1 Appuyez sur le bouton ⏻ (ON/OFF) une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.

Pour obtenir un(e)...	Sélectionner...
Fonctionnement normal		Le mode (STANDARD)
Réduction de la température		Le mode (NATURE)
Environnement meilleur du climatiseur		Le mode (POWER)
Economie d'énergie		Le mode (SAVING)
Environnement silencieux		Le mode (SILENCE)

2 Pour arrêter le climatiseur, appuyez sur le dessin le bouton ⏻ (ON/OFF) jusqu'à ce que tous les indicateurs soient éteints.

Même si le climatiseur est mis en route par l'intermédiaire du bouton ON/OFF, le climatiseur peut être contrôlé à l'aide de la télécommande.

Sélection à l'aide de la télécommande

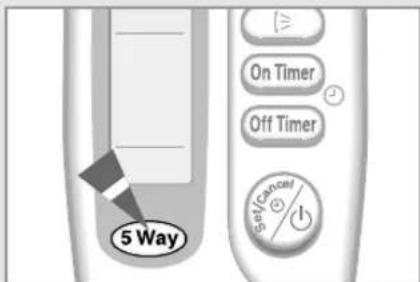

Pour sélectionner la fonction 5 WAY (façons) avec la télécommande, appuyez sur le bouton 5 Way une ou plusieurs fois jusqu'à ce que le mode de fonctionnement souhaité soit sélectionné.

♦ Chaque fois que vous appuyez sur le bouton 5 WAY (façons) :


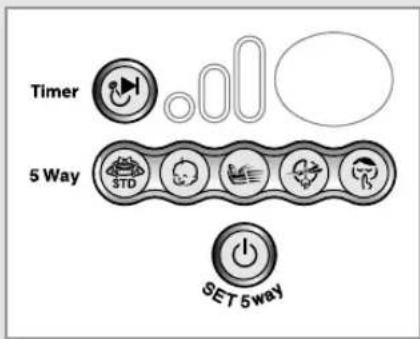

Chaque indicateur 5 WAY(facons) sur l'unité intérieure s'éteint dans l'ordre.

Utiliser le climatiseur en mode automatique

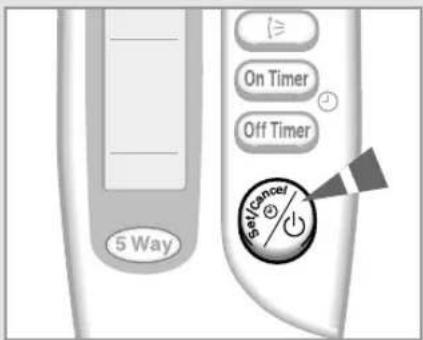

5 Way On Timer Off Timer Set/Cancel

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. Dans ce mode, la température est préréglée et la vitesse du ventilateur est réglée automatiquement pour un confort optimal. Vous pouvez modifier la température mais pas la vitesse de ventilation.

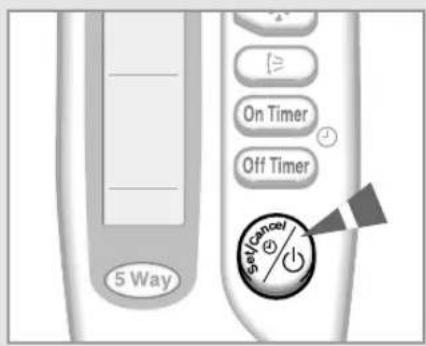

1 Si nécessaire, appuyez sur le bouton ⚠ (Marche/Arrêt).

Résultat: ♦ L'indicateur 5 WAY(facons) sur l'unité intérieure s'éteint,
♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

PORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

♦ branché sur le secteur
◆ arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

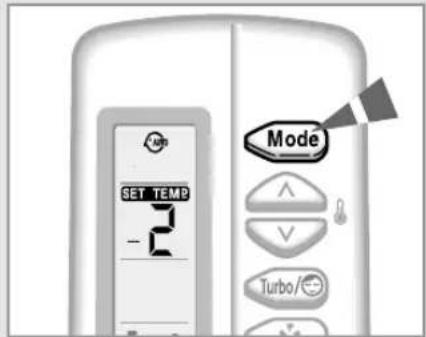

2 Si 📄 no s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ♦ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE.
♦ Le climatiseur fonctionne en mode AUTO.

Vous pouvez changer de mode à tout moment.

3 Pour régler la température standard (le climatiseur règle automatiquement la température standard en fonction de la température de la pièce), appuyer sur les boutons TEMPERATURE une ou plusieurs fois.

< Quand vous avez chaud > < Quand vous avez froid >

Fonction Auto Change Over (seulement les modèles convertibles).

En mode automatique, le climatiseur se positionne sur COOL, HEAT ou DRY selon la température intérieure et extérieure. Si le climatiseur ne fonctionne pas pendant une heure le climatiseur adoptera les températures préréglées et se remeltra en marche sur le mode optimum

Refroidir la pièce

Sélectionnez le mode COOL (refroidissement) lorsque vous voulez modifier la :

◆ température de refroidissement préréglée,
♦ vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton ⚡% (Marche/Arrêt).

Résultat: ♦ L'indicateur 5 WAY(façons) sur l'unité intérieure s'éteint,

♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

PORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

♦ branché sur le secteur
- arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

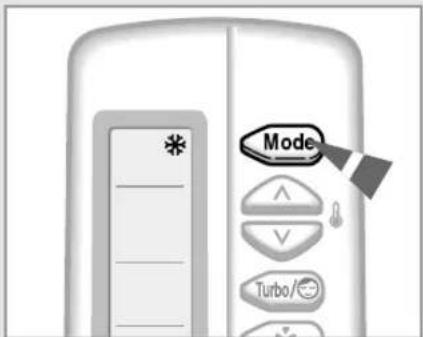

2 Si ✝ ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ♦ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE.
♦ Le climatiseur fonctionne en mode COOL.

Vous pouvez changer de mode à tout moment.

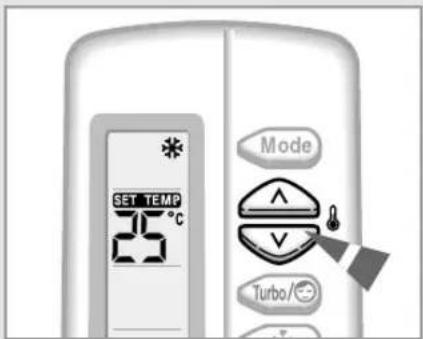

3 Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Résultat: ♦ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C. - l'unité intérieure émet un bip.
♦ le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. Le ventilateur se met en marche également.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre: ✦₁ → ✦₂ → ✦₃)
Faible
Moyen
Fort

Résultat: ♦ Chaque fois que vous appuyez sur le bouton FAN(VENTILATEUR), l'unité intérieure émet un bip.

5 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

5 Way On Timer Off Timer Cancel

Mode Turbo/

Sélectionnez le mode HEAT (chauffage) lorsque vous voulez modifier la :

◆ température de chauffage préréglée,
♦ vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton ⚠️ (Marche/Arrêt).

Résultat: ♦ L'indicateur 5 WAY(facons) sur l'unité intérieure s'éteint,

♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

PORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

♦ branché sur le secteur
- arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

2 Si 🌿ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: - L'unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. - Le climatiseur fonctionne en mode HEAT.

Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat: • Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C. - l'unité intérieure émet un bip. • Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C); par contre, le ventilateur se mettra de toute façon en marche.

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre: Faible Moyen Fort

Résultat: ♦ Chaque fois que vous appuyez sur le bouton FAN(VENTILATEUR), l'unité intérieure émet un bip. ♦ le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

5 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

三Keson.

En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant.

1 Si nécessaire, appuyez sur le bouton ⚠️ (Marche/Arrêt).

Résultat: ♦ L'indicateur 5 WAY(façons) sur l'unité intérieure s'éteint,

♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

♦ l'unité intérieure émet un bip.

2 Appuyez sur le bouton Turbo/

Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement.
♦ le climatiseur refroidit ou réchauffe la pièce le plus vite possible.
- après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton Tato/C au mode DRY(SECHER) ou FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

3 Si vous souhaitez minutes, arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton turbo/∞ une ou plusieurs fois jusqu'à ce que TURBO ou disparaissent.

Résultat: ◆ le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

TURBO Mode Turbo/

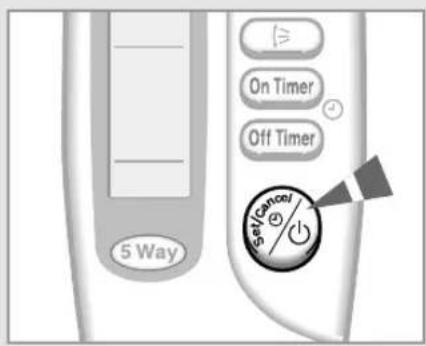

Déshumidifier la pièce

5 Way On Timer Off Timer Cancel

Mode Turbo/

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton ⚠(Marche/Arrêt).

Résultat: ♦ L'indicateur 5 WAY(facons) sur l'unité intérieure s'éteint,

♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

PORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

♦ branché sur le secteur
- arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

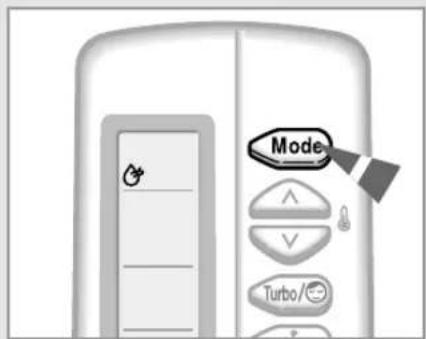

2 Si 📋 ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: - L'unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. - Le climatiseur fonctionne en mode DRY.

Vous pouvez changer de mode à tout moment.

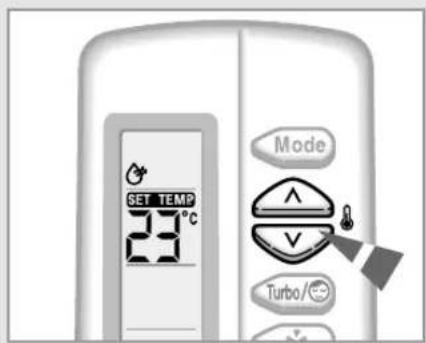

3 Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 18°C à 30°C.

Résultat: ♦ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1°C. - l'unité intérieure émet un bip. ♦ le climatiseur commence à déshumidifier la pièce. Le débit d'air est réglé automatiquement.

4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

Aérer la pièce

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton ⚠(Marche/Arrêt).

Résultat: ♦ L'indicateur 5 WAY(façons) sur l'unité intérieure s'éteint,

♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

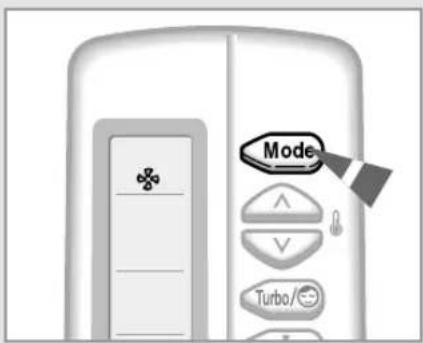

2 Si ✿ ne s'affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat: ♦ L'unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE.

♦ Le climatiseur fonctionne en mode FAN.
- la température est réglée automatiquement.

Vous pouvez changer de mode à tout moment.

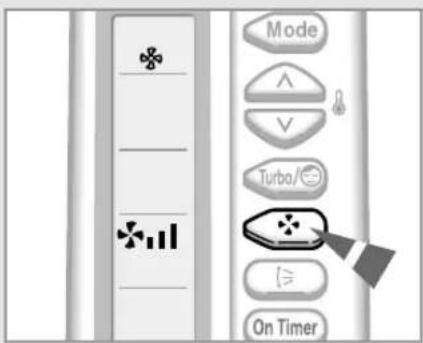

3 Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Résultat: ♦ Chaque fois que vous appuyez sur le bouton FAN(VENTILATEUR), l'unité intérieure émet un bip.

4 Pour contrôler la direction du flux d'air, voir pages 16 et 17.

5 Way On Timer Off Timer Set/Cancel

Mode Turbo/

Mode ^ V Turbo/ On Timer

Régler le flux d'air vertical

Turbos >= On Timer Off Timer

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

1 Appuyez sur le bouton Swing une ou plusieurs fois comme demandé. Résultat: l'orientation verticale des lames est modifiée.

CONSEIL Pour... orientez les lames vers le...

refroidir la pièce haut. réchauffer la pièce bas.

2 Si vous souhaitez que les lames bouge de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton SWING(TOURNER). Résultat: les lames se déplacent autour de la position initiale que vous avez réglée.

3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton SWING(TOURNER) encore une fois.

NBNote Lorsque vous... alors les lames...

arrêtez le climatiseur se ferment complètement. le remettez en marche commencer en position initiale qui est fonctionnée.

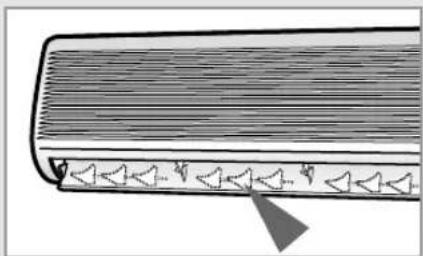

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

1 Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

Régler la minuterie de mise en marche

ON TIMER 3.0 Hr. On Timer Off Timer

ON TIMER 3.0 Hr. 5 Way On Timer Off Timer SeVance

SET TEMP 24°C ON TIMER 3.0 Hr. Mode Turbo/ On Timer

On Timer Off Timer

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

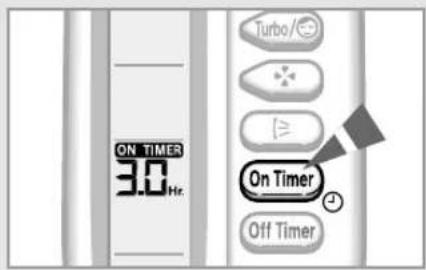

1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.

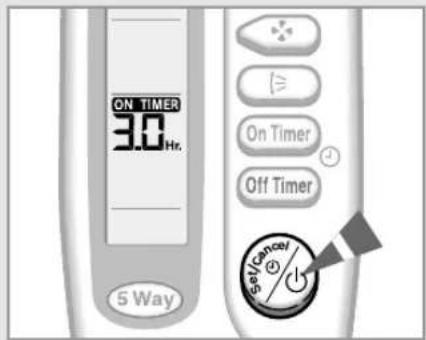

2 Appuyer sur le bouton de réglage/annulation afin de marquer la fin du réglage.

Résultat: ♦ Le temps restant s'affiche.

♦ Le voyant de la minuterie arrête de clignoter.

- Le mode sélectionné et la température disparaissent au bout de 10 secondes.

♦ Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

3 Pour choisir le mode l'opération en avance, appuyez sur le bouton Mode jusqu'au mode désiré, qu'y se trouve sur le haut de télécommande.

Résultat: ◆ Le climatiseur va démarrer en mode choisi quand il est allumé.

Annuler la minuterie de mise en marche

1 Pour annuler la minuterie de mise en marche, appuyer sur le bouton ON TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse.

2 Appuyer sur le bouton de Réglage/Annulation ⚠️.

M

Si vous souhaitez mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyer sur le bouton (ON/OFF) 📐.

Régler la minuterie d'arrêt

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.

1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.

2 Appuuyer sur le bouton de Réglage/Annulation ⚠ afin de marquer la fin du réglage.

Résultat: ◆ Le temps restant s'affiche. ◆ Le voyant de la minuterie arrête de clignoter. ◆ Le climatiseur s'arrêtera automatiquement et le réglage de la minuterie d'arrêt disparaîtra lorsque le compteur aura atteint le temps préréglé.

Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux après : 1. Appuyer sur le bouton ON TIMER jusqu'à ce que '2.0 Hr' s'affiche. 2. Appuyer sur le bouton de Réglage/Annulation ⚙️ . 3. Appuyer sur le bouton OFF TIMER jusqu'à ce que '4.0 Hr' s'affiche. 4. Appuyer sur le bouton de Réglage/Annulation ⚙️ .

Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton MODE ou les boutons TEMPERATURE après avoir réglé la minuterie d'arrêt.

Annuler la minuterie d'arrêt

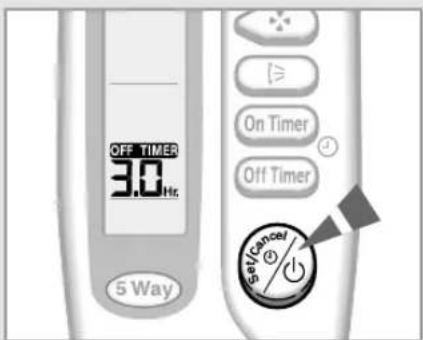

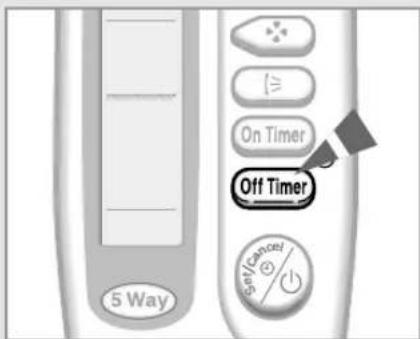

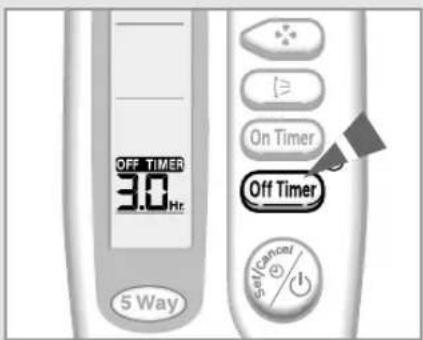

1 Pour annuler la minuterie d'arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse.

2 Appuyer sur le bouton de Réglage/Annulation

Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyer sur le bouton (ON/OFF).

OFF TIMER 30.0 Hz 5 Way On Timer Off Timer Self-Cancel/1

OFF TIMER 30.0 Hr. 5 Way On Timer Off Timer Reset/Cancel

5 Way On Timer Off Timer Service/

Arrêter le climatiseur après six heures de fonctionnement

Mode Turbo/

La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après six heures de refroidissement ou de chauffage.

Note: Pour arrêter le climatiseur à une heure spécifique, reportez-vous à la page 19.

1 Soyez certain d'avoir selectionné soit le mode COOL soitle mode HEAT.

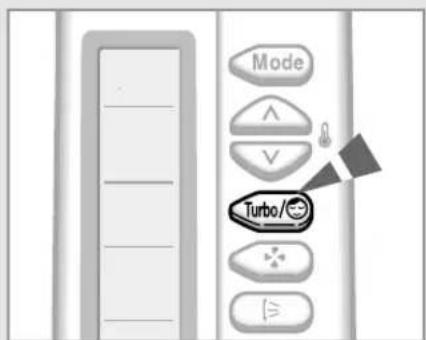

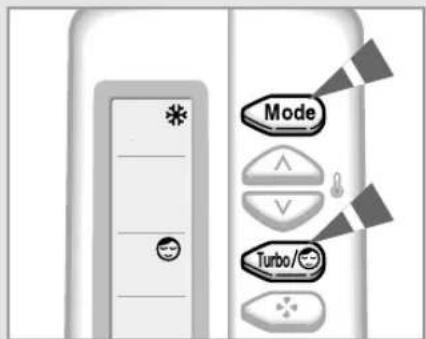

2 Appuyez sur le bouton une ou plusieurs fois jusqu'à ce que apparaisse sur la télécommande.

Résultat: ♦ l'unité intérieure émet un bip. ♦ le climatiseur fonctionne pendant six heures comme illustré ci-dessous.

Refroidissement La température augmente de 1°C par heure.

Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.

Temp. sélectionnée 1hr heure de mise en marche 2hr 1°C 2°C 6hr heure d'arrêt

Chauffage La température baisse de

1°C par heure. Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.

heure de mise en marche heure d'arrêt Temp. sélectionnée -1°C -2°C 1hr 2hr 6hr

Annuler l'arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur Turbo/

Résultat: ♦ l'unité intérieure émet un bip,
♦ le n'apparaît plus,
♦ le climatiseur fonctionne normalement.

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet	Conseil
Performance lors du chauffage Une pompe située à l'intérieur du climatiseur absorbe la chaleur de l'air extérieur et la diffuse à l'intérieur de la pièce.Lorsqu'il fait froid dehors, le climatiseur chauffe moins. Si vous ne parvenez pas à chauffer la pièce suffisamment, utilisez un appareil de chauffage supplémentaire.
Flux d'air chaud Le climatiseur fait circuler l'air chaud dans la pièce pour la chauffer. Par conséquent, après la mise en marche de l'appareil, vous devrez attendre quelques minutes avant que toute la pièce ne soit chauffée. Au besoin, mettez le climatiseur en marche avant l'heure à laquelle vous avez prévu d'utiliser la pièce.
Givrage Si vous utilisez le climatiseur en mode chauffage alors qu'il fait très froid et humide dehors, du givre peut se former dans l'unité extérieure.Si cela se produit :♦ les ventilateurs de chauffage s'arrêtent,♦ le mode dégivrage (Deice) est activé automatiquement pendant huit minutes environ.Aucune intervention n'est nécessaire de votre part ; après huit minutes environ, le climatiseur se remet à fonctionner normalement.
Température intérieure ou Si vous sélectionnez le mode chauffage extérieure élevée alors qu'il fait déjà très chaud à l'intérieur de la pièce et dehors, le ventilateur et le compresseur de l'unité extérieure peuvent s'arrêter momentanément. Il s'agit d'un comportement normal ; attendez simplement que le climatiseur se remette en marche.
Coupure de courant En cas de panne de courant pendant le fonctionnement du climatiseur, l'appareils s'arrête. Lorsque le courant est rétabli,
	**A1***B1** **A3***B3** **A5***B5** **A7***B7** **A9***B9**
	**A0***B0** **A2***B2** **A4***B4** se met enroute **A6***B6** automatiquement. **A8***B8**
	S'assurer du modèle que vous arez acheté car certains climatiseurs ne se remeltent pas en route automatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... alors...

température trop élevée	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
température trop basse	Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée.

Mode Température extérieure Température intérieure Humidité intérieure

Chauffage 0°C à 24°C environ 27°C ou moins -

Refroidissement 21°C à 43°C environ 18°C à 32°C environ 80% ou moins

Déshumidification 18°C à 43°C environ 18°C à 32°C environ -

* Si le chauffage est utilisé en dessous de 0°C (température extérieure), il ne peut pas fonctionner à plein rendement. Si la climatisation est utilisée au dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Nettoyez le climatiseur

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.

PORTANT

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

\*\*\*18/24\*\*\*

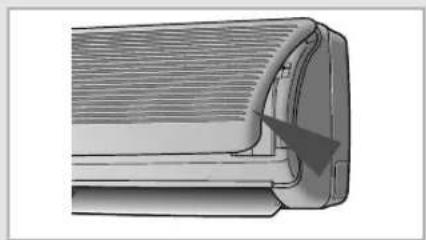

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure.
2 Le nettoyage du climatisateur sera facilité si vous enlevez la grille. Pour l'enlever, soulevez-la le plus possible, et tirez-la vers le bas. Procédez de façon inverse pour la remettre en place.
3 Relevez le bord inférieur des filtres à air et dégagez-les en les tirant vers le bas.
4 Dépoussiérez les filtres à l'aide d'un aspirateur ou d'une brosse.
5 Lorsque vous avez terminé, insérez le bord supérieur des filtres dans leur logement et appuyez vers le bas sur le bord inférieur jusqu'à ce que les filtres s'enclenchent.
6 Nettoyez la façade de l'appareil à l'aide d'un chiffon humide et d'un détergent doux (n'utilisez jamais d'alcool, de dissolvant ou d'autre produit à base chimique).

\*\*\*07/09/12\*\*\*

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure.
2 Démontez la grille frontale en le tirant vers l'avant.
3 Tenez le bord du filtre à air sous la grille frontale et tirer.
4 Dépoussiérez les filtres à l'aide d'un aspirateur ou d'une brosse.
5 Nettoyez la façade de l'appareil à l'aide d'un chiffon humide et d'un détergent doux (n'utilisez jamais d'alcool, de dissolvant ou d'autres produits à base chimique).
6 Remontez les filtres à air et la grille frontale.

Remarque

- Après une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur.

Avant d'appeler le service après-vente

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Problème	Explication/solution
Le climatiseur ne fonctionne pas du tout.	♦ Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.♦ Vérifiez que l'indicateur 5 WAY(façons) de l'unité intérieure est allumé ; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.♦ Vérifiez si le voyant TIMER de l'unité intérieure est allumé. Si oui :- attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement- annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations)
La télécommande ne fonctionne pas.	♦ Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intérieure.♦ Vérifiez les piles de la télécommande.♦ Vérifiez que vous n'êtes pas trop loin de l'unité intérieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande.	♦ Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité intérieure.♦ Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ne réchauffe pas la pièce.	♦ Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).♦ La température de la pièce est peut-être trop basse ou trop élevée.♦ La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 22.♦ Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température réglée n'est jamais atteinte et le climatiseur s'arrête fréquemment.	♦ Vérifiez que la température a été correctement réglée.♦ Augmentez la vitesse du ventilateur.♦ Si le flux d'air est orienté vers le bas, orientez-le vers le haut à l'aide de la télécommande.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton FAN(VENTILATEUR).	♦ Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS), HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton SWING(TOURNER).	♦ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande.
La minuterie ne fonctionne pas.	♦ Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19).
Des odeurs se répandent dans la pièce pendant la climatisation.	♦ Aérez la pièce.

Installer un filtre (optionnel)

Filtre déodorisant Filtre Bio-Pure

Le climatiseur peut être accommodé avec un filtre déodorisant et Bio-Pure pour enlever les poussières et les mauvaises odeurs. Ces filtres doivent être changés tous les trois mois environ, selon l'utilisation faite du climatiseur.

1 Retirez le filtre de son emballage.

Ne déballez le filtre qu'au moment de l'installer, sous peine de le rendre inefficace.

2 Insérez le filtre dans son support et appuyez sur les trois languettes de fixation, jusqu'à ce que vous entendiez un déclic.

3 Ouvrez la grille frontale en tirant sur les deux languettes au bas des côtés gauche et droit de l'unité intérieure.

4 Enlevez l'ancien filtre et installez le nouveau à sa place.

Spécifications techniques

Modèle Unité intérieure	Alimentation
*****E/EASH*****	220-240V~, 50Hz
AQ*****B 220V~, 60Hz
*****C 208-230V~, 60Hz
*****D 200-220V~, 50Hz

* La dernière lettre du Modèle Unité intérieure indique l'alimentarion en énergie. "E" comme pour "AQ07A1ME", par exemple.

Spécifications techniques

♦ Emballage

Modèle		Papier	Plastique Bois
AQ12A3(A4)(A7)(A8)MB/C/D/E/EA	AQ12B3(B4)(B7)(B8)MB/C/D/E/EA
SH12ZA3(A4)(A7)(A8)	SH12ZB3(B4)(B7)(B8)
SH12ZA3(A4)(A7)(A8)A	SH12ZB3(B4)(B7)(B8)A
SH12ZA3(A4)(A7)(A8)B	SH12ZB3(B4)(B7)(B8)B
AQ09A3(A4)(A7)(A8)MB/C/D/E	AQ09B3(B4)(B7)(B8)MB/C/D/E	2.35kg	0.43kg -
SH09ZA3(A4)(A7)(A8)	SH09ZB3(B4)(B7)(B8)
SH09ZA3(A4)(A7)(A8)A	SH09ZB3(B4)(B7)(B8)A
AQ07A3(A4)(A7)(A8)MB/C/D/E	AQ07B3(B4)(B7)(B8)MB/C/D/E
SH07ZA3(A4)(A7)(A8)	SH07ZB3(B4)(B7)(B8)
SH07ZA3(A4)(A7)(A8)A	SH07ZB3(B4)(B7)(B8)A
AQ12A1(A2)(A9)(A0)MB/C/D/E/EA	AQ12B1(B2)(B9)(B0)MB/C/D/E/EA
AQV12A1(A2)MD/E	AQV12B1(B2)MD/E
SH12VA1(A2)	SH12VB1(B2)
SH12ZA1(A2)(A9)(A0)	SH12ZB1(B2)(B9)(B0)
SH12ZA1(A2)A	SH12ZB1(B2)A
SH12ZA1(A2)B	SH12ZB1(B2)B	2.51kg	0.48kg -
AQ09A1(A2)MB/C/D/E	AQ09B1(B2)MB/C/D/E
AQV09A1(A2)MD/E	AQV09B1(B2)MD/E
SH09VA1(A2)	SH09VB1(B2)
SH09ZA1(A2)	SH09ZB1(B2)
SH09ZA1(A2)A	SH09ZB1(B2)A
AQ09A5(A6)MB/C/D/E	AQ09B5(B6)MB/C/D/E
SH09ZA5(A6)	SH09ZB5(B6)
SH09ZA5(A6)A	SH09ZB5(B6)A
AQ07A1(A2)(A5)(A6)MB/C/D/E	AQ07B1(B2)(B5)(B6)MB/C/D/E	2.42kg 0.50kg -
SH07ZA1(A2)(A5)(A6)	SH07ZB1(B2)(B5)(B6)
SH07ZA1(A2)(A5)(A6)A	SH07ZB1(B2)(B5)(B6)A
SH07AA5	SH07AB5
AQ12A5(A6)MB/C/D/E/EA	AQ12B5(B6)MB/C/D/E/EA
AQV12A5(A6)MD/E	AQV12B5(B6)MD/E
SH12VA5(A6)	SH12VB5(B6)
SH12ZA5(A6)	SH12ZB5(B6)
SH12ZA5(A6)A	SH12ZB5(B6)A	3.24kg	0.58kg -
SH12ZA5(A6)B	SH12ZB5(B6)B
SH12AA5	SH12AB5
AQV09A5(A6)MD/E	AQV09B5(B6)MD/E
SH09VA5(A6)	SH09VB5(B6)
SH09AA5	SH09AB5
AQ18A1(A2)(A9)(A0)RE/B/C/D	AQ18B1(B2)(B9)(B0)RE/B/C/D
AQT18A1(A2)(A9)(A0)RE/B/C/D	AQT18B1(B2)(B9)(B0)RE/B/C/D	4.68kg	0.86kg -
SH18TA1(A2)(A9)(A0)	SH18TB1(B2)(B9)(B0)
SH18ZA1(A2)(A9)(A0)	SH18ZB1(B2)(B9)(B0)
AQ24A1(A2)RE/B/C/D	AQ24B1(B2)RE/B/C/D
AQT24A1(A2)(A5)(A6)(A8)RE/B/C/D	AQT24B1(B2)(B5)(B6)(B8)RE/B/C/D
SH24TA1(A2)(A5)(A6)(A8)	SH24TB1(B2)(B5)(B6)(B8)
AQ18A5(A6)RE/B/C/D	AQ18B5(B6)RE/B/C/D	5.18kg	0.96kg -
AQT18A5(A6)RE/B/C/D	AQT18B5(B6)RE/B/C/D
SH18TA5(A6)	SH18TB5(B6)
SH18ZA5(A6)	SH18ZB5(B6)

THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: QUESTO CONDIZIONATORE D'ARIA È PRODOTTO DA: ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR: DIESE KLIMAANLAGE IST FABRIZIERT VON: AYTH H ΣΥΣKEYH KATAΣKEYAΣTHKE ANO :

SAMSUNG

ELECTRONICS
