BTLC17181213 - Détecteur de mouvements JUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements
Marque	JUNG
Modèle	BTLC17181213
Angle de détection	180°
Hauteur de montage	1,10 m
Sensibilité réglable	0, 25, 50, 75, 100 %
Seuil de luminosité	env. 5 ... 1000 lx (mode jour possible)
Temps de commutation	env. 1 s ... 240 min
Alimentation	Via mécanisme système (secteur)
Communication sans fil	Bluetooth Mesh 2,402 - 2,480 GHz, max 10 mW, portée typ. 30 m (intérieur)
Température ambiante	-5 ... +45 °C
Degré de protection	IP20 (standard), IP44 (avec joint d'étanchéité réf. 551WU)
Réserve de marche	min. 4 h
Fonctions principales	Commutation automatique, variation (avec mécanisme adapté), programmes horaires, fonction astronomique (via mise à jour), éclairage d'escalier, fonction hôtel, fonction veilleuse
Montage	Sur mécanisme système JUNG (cadre design et enjoliveur capteur)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation réservée à un électricien qualifié. Couper le secteur avant intervention. Ne pas utiliser pour des applications de sécurité (arrêt d'urgence, alarme).
Pièces détachées et réparabilité	Joint d'étanchéité (551WU), caches pour limitation du champ de détection. Réinitialisation possible. Pas de pièces réparables par l'utilisateur.
Informations générales	Notice disponible en PDF sur notice-facile.com. Mises à jour logicielles via l'app JUNG HOME.

FOIRE AUX QUESTIONS - BTLC17181213 JUNG

Comment installer le détecteur de mouvement ?

L'installation doit être réalisée par un électricien qualifié. Monter le mécanisme système (non fourni) dans le boîtier mural, raccorder selon les schémas, puis encliqueter l'enjoliveur capteur avec le cadre design. Couper le secteur avant toute intervention.

Comment régler la sensibilité du capteur ?

La sensibilité se règle via l'app JUNG HOME sur les capteurs A et B, de 0 à 100 % par paliers de 25 %. Pour limiter le champ, régler un capteur à 0 %.

Comment limiter le champ de détection ?

Vous pouvez limiter le champ en réduisant la sensibilité (0 % pour un capteur) dans l'app, ou en montant un cache fourni sur le côté gauche ou droit de l'appareil (selon la série).

Que faire si la LED clignote trois fois en rouge ?

Cela signifie que l'enjoliveur capteur était précédemment associé à un autre mécanisme système. Pour le réinitialiser, pousser le commutateur de AUTO à OFF puis revenir à AUTO dans les 10 secondes, ou rétablir les réglages d'usine.

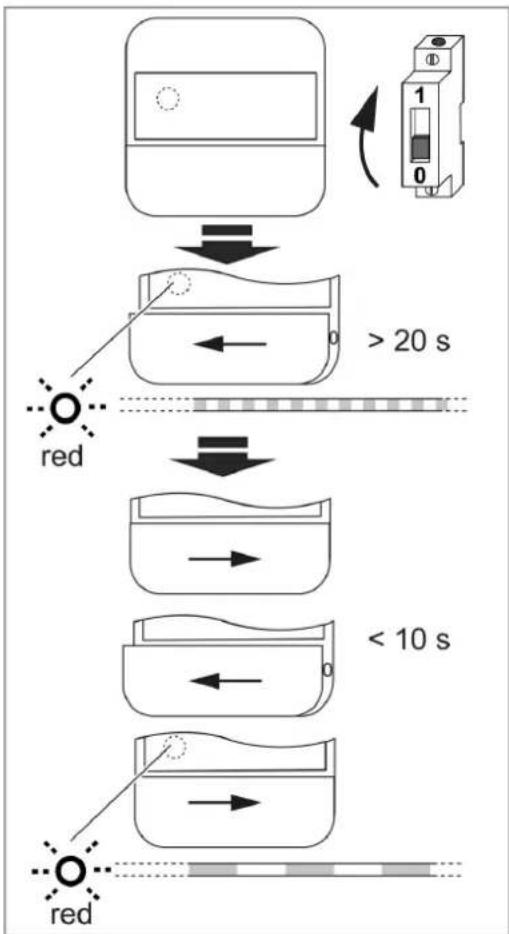

Comment réinitialiser l'appareil aux réglages d'usine ?

Couper puis rétablir le secteur. Dans les 2 minutes, pousser le commutateur de AUTO vers OFF. Attendre 20 secondes (LED clignote vite en rouge), puis dans les 10 secondes, effectuer la séquence : AUTO -> OFF -> AUTO. La LED clignote lentement, l'appareil est réinitialisé.

Puis-je utiliser ce détecteur en extérieur ?

Oui, avec l'accessoire joint d'étanchéité (réf. 551WU) qui assure la protection IP44. Dans l'app, régler le lieu d'utilisation sur 'extérieur' pour réduire la sensibilité aux parasites.

Comment connecter l'appareil à l'app JUNG HOME ?

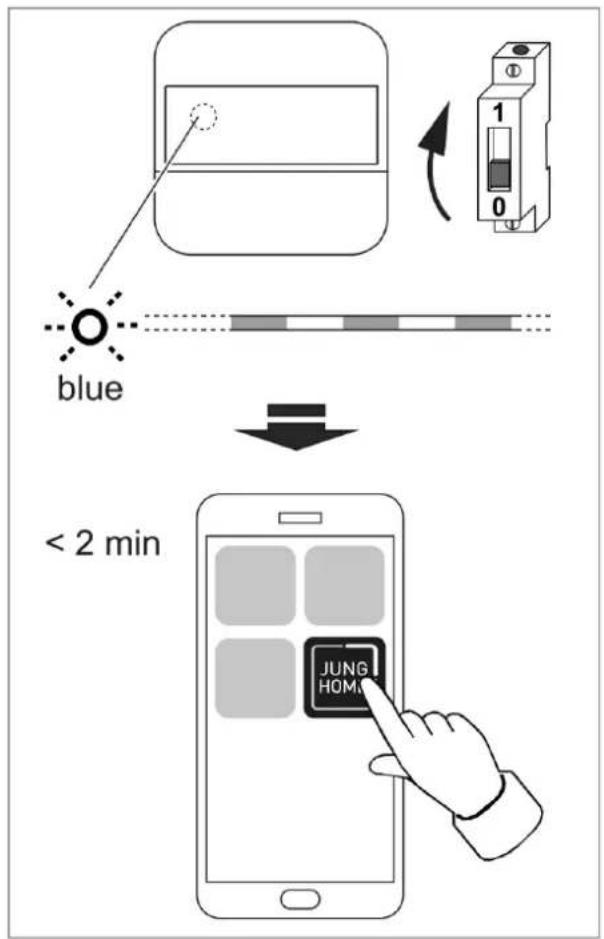

Après mise sous tension, l'appareil est en mode couplage pendant 2 minutes (LED bleue lente). Ouvrir l'app, sélectionner l'appareil détecté, confirmer l'ajout. La LED devient bleue fixe 5 secondes en cas de succès.

Comment programmer des horaires de commutation ?

Dans l'app JUNG HOME, accédez aux réglages du mécanisme système, puis à 'Programmes horaires'. Vous pouvez définir des états de charge (allumé/éteint) à des heures et jours précis. Les fonctions astronomiques nécessitent une mise à jour logicielle.

Que faire si l'éclairage s'allume sans raison apparente ?

Causes possibles : sources de chaleur dans le champ (chauffage, climatisation), seuil de luminosité trop bas. Vérifier et augmenter le seuil dans l'app, ou réduire la sensibilité. En extérieur, régler le lieu sur 'extérieur'.

Quelle est la portée du détecteur de mouvement ?

La portée de détection dépend du sens de déplacement : tangentielle jusqu'à environ 12 m, radiale plus faible (environ 6 m). Voir les schémas dans la notice pour des valeurs précises.

MODE D'EMPLOI BTLC17181213 JUNG

Detecteur de mouvement JUNG HOME 1,1 m
Réf. BT..17181..

ALBRECHT JUNG GMBH & CO. KG

Volmestraße 1

58579 Schalksmuhle

GERMANY

Telefon: [phone]

Telefax: [phone]

[e-mail]

www.jung.de

Sommaire

1 Consignes de sécurité 3
2 Conception de l'appareil 4
3 Usage conforme 4
4 Caracteristiques du produit 5
5 Description fonction 6
6Commande 7

6.1 Utilisation sur la garniture 7
6.2 Commandes sans fil 7
6.3Commande par les postes auxiliaires 7

7 Montage et raccordement electrique 8
8 Mise en service via l'app 12
9 Réinitialiser l'appareil sur les réglages d'usine 14
10 Caracteristiques techniques 16
11 LiTe des fonctions et des parametes. 16
12 Aide en cas de probleme 29
13 Accessoires 31
14 Conformité 31
15 Garantie 31

1 Consignes de sécurité

Pour éviter tout dommage, dire et suivre les consignes suivantes :

Installation réservée aux personnes ayant de l'expérience et des connaissances pertinentes dans les domaines suivants :

• 5 régles de sécurité et normes relatives au montage d'installations électriques
• Sélection d'outils, d'appareils de mesure, de matériel d'installation et, le cas échéant, d'un équipement de protection individuelle appropriés
• Pose du matériel d'installation
• Branchement d'appareils à l'installation domestique avec prise en compte des conditions de raccordement locales

Une installation incorrecte met en dangerVote vie ainsi que celle des personnes utilisant I'installation electrique, et risque de cause der graves dommages matériels, par exemple en cas d'incendie. Vous pouze etre tenu personnellement responsable des dommages corporels et matériels.

Veuillez contacter un electricien spécialisé!

Risque d'électrocution. Si l'appareil présente des dommages visibles, il ne faut plus l'utiliser. Débrancher immédiatement l'appareil du secteur : pour cela, couper tous les disjoncteurs correspondants.

Risque d'électrocution. L'appareil n'est pas adapté pour la mise hors-tension car, selon le mécanisme utilisé, un potentiel réseau estprésent sur la charge même lorsque l'appareil est étèint. Déconnecter toujours l'alimentation secteur avant d'intervenir sur l'appareil ou sur la charge. Pour cela, désactiver tous les disjoncteurs correspondants.

Ne pas appuyer sur la fenetre du capteur. L'appareil peut etre endommagé.

L'appareil ne doit pas etre utilise pour des applications dans le domaine de la technique de sécurité, comme par exemple l'arrêt d'urgence, l'appel d'urgence, I'évacuation des fumées.

L'appareil ne convient pas pour une utilisation dans la technique de détction d'effraction ou dans la technique d'alarme.

Lire la notice dans son intégralité, la respecter et la conserver pour une utilisation ultérieure.

Vous trouvrez des informations supplémentaires concernant JUNG HOME sous www.jung.de/JUNGHOME

2 Conception de l'appareil

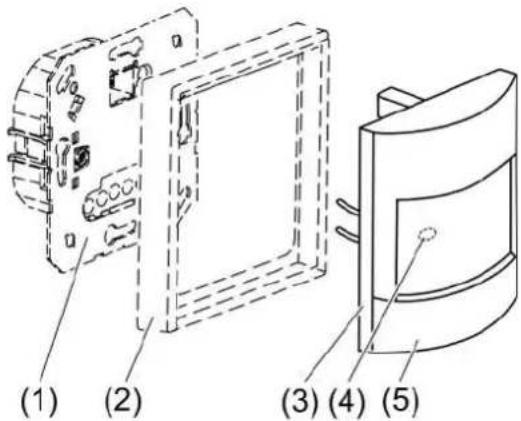

Image 1: Conception de l'appareil

(1) Mécanisme système
(2) Cadre design
(3) Enjoliveur capteur
(4) Fenêtre du capteur avec LED d'etat
(5) Commutateur OFF (0) - AUTO - ON (I)

Indication de la LED en fonctionnement

Rouge Fonction de blocage active, par exemple Marche/Arrêt permanent, mouvement détecté lorsqu'un test déambulatoire est activé
Bleu triple clignotement	L'heure n'est pas réglée, p. ex. en raison d'une cou-pure de courant assez longue
Vert/rouge clignotement	Une mise à jour de l'appareil est en cours
Rouge triple clignotement	Message d'erreur (l'enjoliveur était relié au préalable à un autre mécanisme système)
Rouge/vert/orange clignotant successivement	Un test automatique est réalisé

3 Usage conforme

• Commutation automatique de l'éclairage en fonction du mouvement thermique et de la luminosité ambiente
• Connexion sans fil à des apparciels du système JUNG HOME
• Exploitation avec mécanisme système pour la commutation, la variation ou un poste auxiliaire trifilaire
• Montage mural sur le mecanisme système

4 Caracteristiques du produit

• Mise en service et commande via l'app JUNG HOME avec un terminal mobile (smartphone ou tablette) par Bluetooth
• Commutateur pour MARCHE/ARRÉT permanent(e) en mode automatique
• Extension du champ de détention par la combinaison de plusieurs détecteurs de mouvement JUNG HOME ou une entrée de poste auxiliaire
• Cache pour la limitation du champ de détction
• Affichage d'etat avec plusieurs couleurs
• Verrouiller la commande locale
• Connexion libre du détecteur de mouvement avec sortie de charge dans le mécanisme système ou sans fil avec d'autres apparèils JUNG HOME
• Les fonctions du mécanisme système respectif (activer, désactiver ou variation) sont commandées par jusqu'à 16 programmes horaires
• Fonction d'éclairage d'escalier (déactivation automatique) avec averissement de coupure
• Temps de commutation, temporisation d'activation, temporisation de désactivation
• Activer/désactiver les fonctions automatiques via l'app JUNG HOME
• Mise à jour automatique de la date et de l'heure en cas de connexion à un smartphone
• Luminosités maximale et minimale régables avec mécanisme de variation
• Allumer à la première luminosité ou luminosité d'activation fixe avec mécanisme de variation
• Intégration de la charge dans des domaines (groupes), des fonctions centrales et des scénarios
• Évaluation des entrées de poste auxiliaire (si existantes) pour la commande du mecanisme système
• Mesh Bluetooth SIG pour une communication sans fil entièrement chiffree et fonction de répéteur
• Peut être mis à jour avec l'app JUNG HOME

À l'avenir disponible par mise à jour :

• Programmes horaires lors du lever ou du coucher du soleil (fonction astronomique)
• Programmes horaires avec heures aléatoire
  -Temps de commutation dynamique
• Fonction de blocage et guidage force: MARCHE/ARRÉT continue ou MARCHE/ARRÉT pour un hora fixe

• Fonction Éclairage nocturne avec période de diminution de la luminosité, avec mécanisme de variation

• Fonction Hôtel (lumière d'orientation au lieu d'ARRÉT) avec mécanisme de variation

• Variation chaude (modification de la température de couleur avec l'augmentation simultanée de la luminosité) avec mécanisme DALI
• Appel d'un scenario par un mouvement

Vous trouvrez des remarques concernant les mises à jour et les dates sous www.jung.de/JUNGHOME

Comportement après défaillance de la tension secteur

Tous les réglages et programmes horaires sont conservés. Les heures de commutation dépassées ne sont pas rattrapées. La sortie de charge ou les sorties du mécanisme système sont désactivées si le paramètre « État de commutation après le retour de la tension secteur » est sur les réglages d'usine.

Après un retour de la tension secteur, l'appareil effectue un test automatique pendant max. 20 secondes. À l'issue de ce test automatique, l'appareil est opérationnel.

Si l'appareil n'a pas encore ete ajoute a un reseau Mesh de Bluetooth (projet) via I'app JUNG HOME, il passe en mode de couplage pendant 2 minutes après le retour de la tension secteur et la LED d'etat clignote lentement et regulierement en bleu.

Pendant le test automatique, les règles suivantes s'appliquent :

• Les mouvements ne sont pas déteCTS
• La commande via les postes auxiliaires et l'app JUNG HOME est possible

Panne de tension du réseau plus courte que la réserve de marche (min. 4 heures)

-L'heure et la date sont a jour
- Les programmes horaires suivants sont à nouveau exécutés normalement

Panne de tension secteur plus longue que la réserve de marche (min. 4 heures)

• Si les LED clignote trois fois en bleu de manière répetée, cela signifie que l'heure n'est pas actuelle et que la connexion avec l'app doit être actualisée
• Les programmes horaires ne sont pas executés tant que l'heure n'est pas actualisée

5 Description fonction

L'appareil détecte le mouvement thermique des personnes, des animaux et des objets.

• L'éclairage s'allume lorsque l'on entre dans le champ de détction et que le seul de luminosité regle n'est pas atteint.
• Le temps de commutation redémarre à chaque fois qu'un mouvement est dé-tection.

• L'éclairage s'eteint lorsqu'aucun mouvement n'est plus détecté dans le champ de détction et que le temps de commutation est écoulé.

• L'éclairage s'eteint lorsque la lumière ambiente est suffisante et le temps de commutation est écoulé.

Pour ce faire, l'appareil calcule la valeur de luminosité à partir de laquelle l'éclairage n'est plus nécessaire. Cette valeur de luminosité se calcule à partir de la différence entre la luminosité avant et après l'allumage de l'éclairage, un offset défini et enregistré et le seuil de luminosité régèle.

Pour éviter une activation causée par une lampe en cours de refroidissement, aucune signal de mouvement n'est évalué après la désactivation, pendant un bref laps de temps de verrouillage. Afin que ce laps de temps soit le plus bref possible, le détector de mouvement s'adapte aux conditions ambiantes.

6 Commande

6.1 Utilisation sur la garniture

Pour le mécanisme système sur lequel le détecteur de mouvement est enché, le commutateur (5) permet de commuter entre le fonctionnement automatique, MARCHE permanent et ARRET permanent. Ce faisant, peu importe si le détecteur de mouvement est relié avec le mécanisme système ou non. Le commutateur n'a aucune fonction en combinaison avec une Satellite de commande 3 fils, unité d'alimentation.

Pousser le commutateur (5) vers la droite ON ou vers la gauche OFF.

MARCHE permanente ou ARRET permanent activé(e) : la LED d'etat (4) est allumée en rouge.

Pour le mode automatique, pousser le commutateur (5) en position mediane AUTO. La LED d'etat (4) est eteinte.

6.2 Commande sans fil

La commande sans fil est réalisée avec des appareils JUNG HOME connectés ou avec l'app JUNG HOME qui permet également de connecter les appareils JUNG HOME (voir Mise en service via l'app).

6.3 Commande par les postes auxiliaires

Condition préalable :

Un bouton-poussoir, un Satellite de commande 2 fils est connecté(e) avec un Bouton poussoir LB Management 1 voie ou une Satellite de commande 3 fils, unité d'alimentation avec un Bouton poussoir LB Management 1 voie ou un détecteur de mouvement LB-Management. Plusieurs postes auxiliaires peuvent être combinés. La commande avec le Satellite de commande rotatif 3 fils est décrite dans la notice du poste auxiliaire de variateur rotatif.

Si aucun temps de commutation (charge) n'est reglé, la charge passée ou bien en alternance sur Marche/Arrêt ou bien de façon ciblée en haut sur Marche et en bas sur Arrêt, en fonction du poste auxiliaire utilisé.

Activer la charge pour la durée du temps de commutation

• Appuyer brièvement sur le haut de l'enjoliveur de commande ou sur le bouton-poussoir ou le détecteur de mouvement LB-Management détecte un mouvement.

Une nouvelle pression ou une nouvelle détction de mouvement relance le temps de commutation.

Si on souhaite que la charge puisse etre désactivée manuelle, il faut activer le parametre « Désactivation manuelle du temps de commutation »

Régler la luminosité, uniquement en combinaison avec un mécanisme de variation

• Appuyer de manière prolongée sur le haut ou le bas de l'enjolivre de commande ou appuyer de manière prolongée sur le bouton-poussoir. Avec un bouton-poussoir, le sens de variation change à chaque nouvel actionnement long.

7 Montage et raccordement électrique

La communication des apparèils JUNG HOME et de terminaux mobiles connectés est sans fil au sein de la portée du réseau Bluetooth Mesh.

Les signaux sans fil peuvent etre influencés dans leur portee par :

• le nombre, l'épaissur, l'emplacement de plafonds, murs et autres objets
• le type de matériel de ces objets
  des signaux parasites à haute fréquence

Pour optimiser la portée, suivre les instructions de montage suivantes :

• Planifier les positions et le nombre d'appareils JUNG HOME de manière à ce que le nombre de plafonds et de murs entre deux apparèils soit le plus faible possible
• Si les apparèils JUNG HOME sont montés des deux côtés d'un mur massif, ils doivent être positionnées le plus pres possible les uns des autres sur les côtés opposés du mur. Cela permet de réduire au maximum l'atténuation du signal sans fil par le mur
• Lors de la planification, veiller à ce qu'il y ait le moins possible de matérieliaux de construction et d'objets qui attenuent fortement le signal sans fil sur la ligne de liaison entre les apparciels JUNG HOME (par ex. beton, verre, métal, murs isolés, réservoirs d'eau, tuyauterie, miroirs, bibliothèques, entreprises et réfrigérateurs)
• Se tenir à une distance d'au moins 1 m des appareils qui émettent des signaux à haute fréquence (p. ex. micro-ondes, moteurs) ou qui fonctionnent avec des signaux sans fil à 2,4 GHz (p. ex. routeurs WiFi, babylphones, cameras IP, haut-parleurs sans fil, etc.)

Champ de détction et portée

Les indications relatives à la portée dépendent du sens de déplacement. En cas de passage tangentiel pres du détecteur de mouvement, un signal qui peut facilement être évalué est général. En cas d'approches radiales vers le détecteur de mouvement, le signal est plus difficile à évaluier, ce qui signifie une portée moins importante (voir figure 2) (voir figure 3).

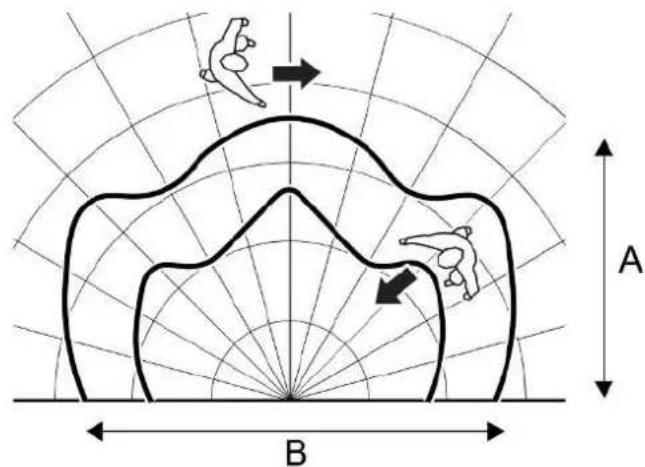

Image 2:Champ de détction

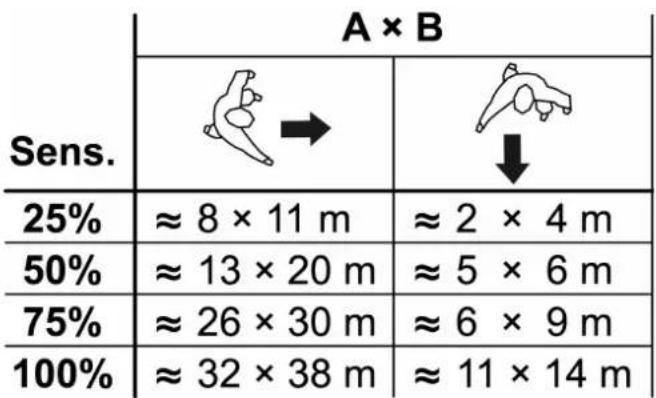

Image 3: Portée

Emplacement de montage

• Sélectionner un emplacement de montage exempt de vibrations. Les vibrations peuvent entraîner des commutations involontaires.
• Éviter les sources de chaleur dans le champ de détention. Des sources de chaleur peuvent provoquer le déclenchement du détector de mouvement, p. ex. apparèils de chauffage, sorties de climatiseurs ou de ventilateurs, photocopieurs, imprimantes, machines à café, ouvertures de porte exposées aux courants d'air, animaux, etc.

i Afin de minimiser l'influence de sources de chaleur, réduire la sensibilité ou limiter le champ de détction en désactivant un capteur (l'app JUNG HOME) ou à l'aide du cache.

Montage de la garniture

DANGER!

Risque de chic électrique au contact des pieces conductrices.

Un chic électrique peut entrainer la mort.

Déconnecter toujours l'alimentation secteur avant d'intervenir sur l'appareil ou sur la charge. Pour cela, couper tous les disjoncteurs correspondants, les sécuriser pour empêcher toute remise en marche et s'assurer de l'absence de tension. Recouvrir les parties voisines sous tension.

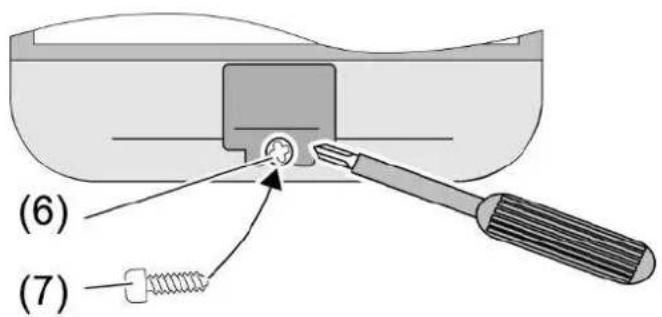

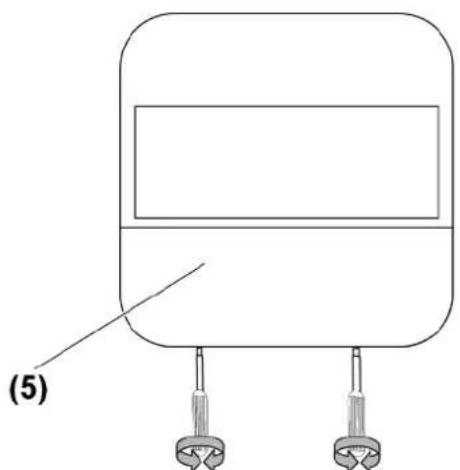

D'autres étapes de montage sont nécessaires pour garantir le degré de protection IP44 (voir instructions relatives à la bride d'étanchéité).

Condition : le mécanisme système (1) est monté et raccordé correctement (voir instructions relatives au mécanisme système).

• Enficher l'enjoliveur capteur (3) avec cadre design (2) sur le mecanisme système (1).
• Activer la tension secteur.

Un équilibrage a lieu entre la garniture et le mécanisme système.

Si la LED d'etat (4) clignote trois fois en rouge à répétition, cela signifie que le module visible était relié au préalable à un autre mécanisme système. Pour que la commande soit de nouveau possible, effectuer l'une des étapes suivantes :

• Placer la garniture sur le mecanisme système.
  Si le mecanisme système est de type identique : pousser le commutateur (5) de la position AUTO (milieu) vers la gauche OFF, puis dans les 10 secondes de nouveau en position AUTO (milieu).
• En cas d'utilisation d'un autre mécanisme système : rétablier les réglages d'usine sur la garniture. Les réglages des paramètres, le couplage avec l'app et le réseau sont perdus.

Contrôle du champ de détention

• Activer l'épreuve de marche via l'app et définir le champ de détction. La fonction est active pendant env. 5 minutes.

Lorsque des mouvements sont déteCTS, la LED d'etat (4) s'allume en rouge et une signalisation a lieu dans l'app JUNG HOME. L'éclairage connecté s'allume en fonction de la configuration actuelle.

Extension du champ de détction

L'extension du champ de détction peut être effectué sans fil. Pour ce faire, utiliser le poste auxiliaire trifilaire avec le détector de présence ou de mouvement JUNG HOME et le connecter avec le poste principal à l'aide de l'app JUNG HOME. En alternatively, connecter le poste auxiliaire trifilaire avec le détector de présence ou de

mouvement LB-Management à l'aide d'un cable de poste auxiliaire au poste principal avec le détecteur de mouvement ou de présence JUNG HOME. Dans les deux cas, le poste principal évalue les signaux du poste auxiliaire et allume l'éclairage.

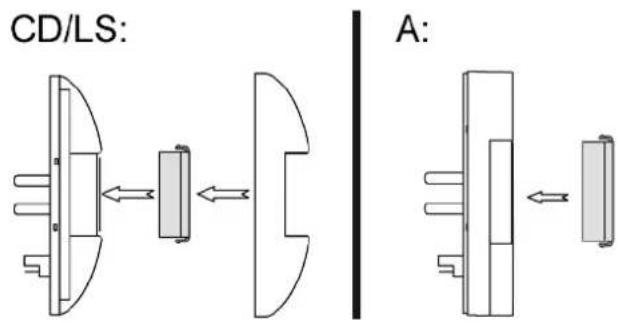

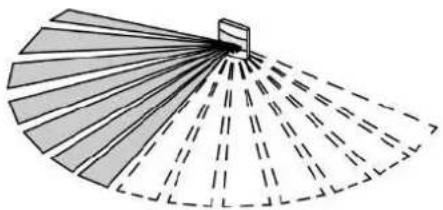

Limitation du champ de détction

Le champ de détction peut être limité en réduisant la sensibilité, en désactivant un capteur, ou avec un cache (voir figure 4).

Image 4: Limiter le champ de détention pour une garniture du détecteur de mouvement de 1,10 m

Monter le cache

Image 5: Demontage du commutateur de série CD/LS

Image 6: Demontage de l'habillage design de série CD/LS

Image 7: Montage du cache, séries CD/LS et A

Sériés CD, LS

Retirer le commutateur (5) (voir figure 5).
Retirer avec précaution l'habillage design à l'aide d'un tournevis (voir figure 6).
Monter le cache pour le cote gauche ou droit de l'appareil (voir figure 7).

Série A:

Monter le cache par l'avant sur le côté gauche ou droit de l'appareil (voir figure 7).

Arreter le commutateur

Image 8: Arrêter le commutateur

Le commutateur (5) peut être bloqué mécaniquement en position AUTO en cas de besoin. Pour ce faire, utiliser la vis (7) fournie.

Retirer le couvercle du commutateur (5) Demontage du programme CD.
Tourner la vis (7) dans le perçage (6) (voir figure 8).

8 Mise en service via l'app

Condition : l'appareil JUNG HOME ne fait pas encore partie d'un réseau Bluetooth Mesh. Dans le cas contraire, remettre l'appareil aux réglages d'usine.

Si un réseau Bluetooth Mesh n'est pas encore à disposition (projet), il faut tout d'abord établier un nouveau projet dans l'app JUNG HOME pour le premier apparéil JUNG HOME.

Si un réseau Bluetooth Mesh est déjà à disposition, il faut ouvrir le fichier du projet de ce réseau pour coupler le nouvel appareil.

iAprès la mise sous tension, l'appareil se trouve automatiquement en mode de couplage pendant 2 minutes.

Image 9: Mise en service

• Activer manuellement le mode de couplage, pour ce faire, couper puis activer la tension secteur.

La LED d'etat (5) clignote lentement en bleu. Le mode de couplage est actif pendant 2 minutes.

Lancer l'app JUNG HOME.

L'app affiche tous les apparèils en mode couplage.

■ Sélectionner un apparéil dans l'app.

Pour identifier l'appareil sélectionné, sa LED d'etat clignote plus rapidement en bleu.

Ajouter l'appareil au projet.

La LED d'etat s'allume en bleu pendant 5 secondes pour confirmer que le couplage a ete effectue avec succes.

Si la LED d'etat clignote très rapidement en rouge, le couplage a échoué et doit être réitéré.

i Ensuite, des apparéils peuvent être connectés sans fil, les paramètres et la commande peuvent être configurés avec l'app JUNG HOME (voir la liste des fonctions et des paramètres).
1 Une fois la mise en service du projet JUNG HOME terminée, il faut remettre le fichier du projet au client.

L'app JUNG HOME permet, en plus de la mise en service de base, des mises à jour des appareils et d'une utilisation comfortable, d'autres possibilités de configuration individuelle :

• Lien : en reliant un bouton, une entrée binaire ou un capteur de mouvement à une charge (par ex. variateur, prise, sortie de commutation, volet roulant, etc.), il est possible de commander cette charge. Si le lien est établi avec une zone ou un scenario, plusieurs charges peuvent être commandées ensemble.
  Zone : dans une zone, il est possible de regrouper différentes charges (p. ex. variateur, prise, sortie de commutation, volet roulant, etc.) afin de pouvoir les commander ensemble.
• Scénario : dans un scenario, différentes charges (p. ex. variateur, prise, sortie de commutation, volet roulant, etc.) peuvent être regroupées de manière à ce que l'appel du scenario fasse prendre à chaque charge l'état de charge enregistré dans le scenario.
• Fonction automatique : une fonction automatique permet de commander la charge connectée localement (pas de liaison sans fil) via des programmes horaires. Selon le type d'appareil, il existe dans JUNG HOME d'autres fonctions automatiques comme la fonction hôtel, la fonction veilleuse, le programme vacances ou les seuils de commutation.

9 Réinitialiser l'appareil sur les réglages d'usine

Si l'appareil a déjà été ajouté à un projet via l'app JUNG HOME, la fonction « Supprimer l'appareil » permet de le supprimer de l'app et de rétablit en même temps les réglages d'usine.

Si l'app ne permet pas de réinitialiser l'appareil aux paramètres d'usine, réinitialiser l'appareil de la manière suivante :

Image 10: Réinitialisation sur le réglage d'usine

Couper puis activer la tension secteur.

La LED rouge est allumée, le test automatique est en cours.

• Dans les 2 minutes qui suivent l'activation de la tension secteur, pousser le commutateur (5) de la position AUTO (milieu) vers la gauche OFF.

Au bout d'environ 20 secondes, la LED d'etat clignote rapidement en rouge.

• Dans les 10 secondes, pousser le commutateur (5) en position AUTO (milieu), puis de nouveau vers la gauche OFF avant de le replacer en position AUTO (milieu) (voir figure 10).

La LED d'etat clignote plus lentement en rouge pendant env. 5 secondes, l'appeil a ete reinitialise aux reglages d'usine.

iAprès la réinitialisation aux paramètres d'usine, l'appareil doit être supprimé de l'app JUNG HOME s'il n'a pas déjà été supprimé de l'app.

Réglages d'usine (selection)

Fonction Réglage
Sensibilité des capteurs A et B 100%
Angle de détention 180°
Seuil de luminosité 150 Lux
Temps de commutation (charge) 2 minutes$

10 Caracteristiques techniques

Température ambiente -5 ... +45 °C

Température de transport -25 ... +70 °C

Température de stockage -5 ... +45 °C

Humidité relative 20 ... 70 % (aucune condensation)

Degre de protection BT..17181.. IP20

Degre de protection BT..17181WU.. IP44

Precision de marche par mois ± 13 s

Réserve de marche min. 4 h

L'heure est mise à jour à chaque connexion avec l'app

Angle de détction 180^

Hauteur de montage 1,10 m

Sensibilité 0, 25, 50, 75, 100%

Seuil de luminosité env. 5 ... 1000 lx (et mode jour)

Temps de commutation

env. 1s ... 240 min

Frequence radio

2,402 ... 2,480 GHz

Puissance démission

max. 10mW , classe 1.5

Portée d'émission (dans unBATIMENT)

typ. 30m

Cet apparéil contient une batterie intégrée. Une fois son utilisation terminée, un apparéil avec batterie doit être éliminé de façon respectue de

l'environnement. Ne pas jeter l'appareil avec les ordures menagères. L'administration municipale fournit des informations sur l'élimination respectue de

l'environnement. Conformément aux prescriptions légales, l'utilisateur final est dans l'obligation de restituer la batterie.

11 LiTe des fonctions et des parametes

L'app JUNG HOME permet de configurer individuellement toutes les fonctions de l'appareil JUNG HOME et son comportement dans le projet Bluetooth Mesh en fonction de l'utilisation prévue.

Lors de la mise en service avec l'app, un ou plusieurs appareils sont créé dans l'app, en fonction du mécanisme système utilisé :

• Un apparéil représentant l'enjolivre capteur et complenant ses fonctions et paramètres.

• Un apparéil représentant le mécanisme système utilisé et son contrôle des charges avec toutes les fonctions et tous les paramètres correspondants. Avec un mécanisme système à 2 canaux, deux apparéils sont créés. Aucun apparéil supplémentaire n'est créé avec un mécanisme système de poste auxiliaire trifilaire.

Tous les apparêls créés dans l'app JUNG HOME peuvent être utilisés indépendament les uns des autres et régles individuellement.

Réglages du détecteur de mouvement (enjoliveur / captueur) ©

Paramètre Confi-gurations poss-sibles, réglage d'usine		Explication
Saisie de la pré-sence**	Arrêt, marcheRéglage d'usine : Arrêt	Lorsque la fonction est activée, l'appareil envoie un télégramme supplémentaire lorsque des mouvements sont détectés indépendamment de la luminosité. Ce télé-gramme n'a aucune influence sur l'état de commutation des charges connectées mais il est utilisé par la passerelle JUNG HOME pour déclencher des fonctions dans un autre système Smart Home.
Réglage de la détéction, cap-teurs A et B	0, 25, 50, 75, 100%Réglage d'usine : cap-teurs A et B 100 %	Réglable de façon graphique en 5 paliers pour chaque capteur A et B dans la vue détaillée des apparciels. Pour la limitation du champ de détéction, régler la sensibilité de la zone à désactiver sur 0 %.
Lieu d'utilisation	Intérieur, extérieurRéglage d'usine : intérieur	Effectuer ce réglage sur l'extérieur afin de continuer à réduire la sensibilité du capteur lorsque l'appareil est utilisé à l'extérieur ou dans des environnements soumis à des sources d'interférence.
Seuil de luminosite	5 ... 1 000 lx et mode jourRéglage d'usine : 150 lx	Valeur de luminosité pour laquelle une charge est activée en cas de sous-dépas-sement et de détéction d'un mouvement. Dans le réglage « Mode jour », l'appareil réagit à chaque mouvement, indép-en-damment de la luminosité.
Paramètre Configurations possibles, réglage d'usine		Explication
Temps de com-mutation (cap-tein)**	0 s (Arrêt) ... 240 min, temps de commutation : arrêt, marche Réglage d'usine : Arrêt, temps de commutation dynamique Arrêt	Ce paramètre est utilisé, par exemple, lorsque l'on souhaite utiliser le temps de commutation dynamique. Généralement, ce paramètre est sur « Arrêt » et le para-mètre « Temps de commutation (charge) » rattaché au contrôle des charges est utilisé. Le « Temps de com-mutation (capteur) » agit indépendam-ment du « Temps de commutation (charge) » . Si une durée > 0 secondes est réglée pour le « Temps de commuta-tion (capteur) » , l'enjoliveur capteur com-mande la ou les charges qui y sont connectées. Dans ce cas, le « Temps de commutation (charge) » doit être réglé sur 0 secondes (Arrêt). Dans le cas contraire, le temps de commutation le plus court est utilisé.Temps de commutation dynamiqueMarche:L'appareil déterminé automatiquement et dynamiquement un temps de commuta-tion à l'intérieur des limites prédéfinies à partir des mouvements déteçés. Le temps de commutation étant augmenté en cas de présence permanente ou réduit en cas d'absence permanente. Le temps de commutation maximal correspond au temps de commutation réglé. Le temps de commutation le plus court est de 30 secondes. Pour les temps de commu-tation à partir de 5 minutes, la fonction D'étection de présence brève est en outre activée.
Épréuve de marché	Arrêt, Marche pendant 5 minRéglage d'usine : Arrêt	Le test déambulatoire permet de tester si le champ de détention et la sensibilité des capteurs sont correctement régés.Lorsque des mouvements sont déteçés, la LED d'état s'allume en rouge et une signalisation a lieu dans l'app JUNG HOME. L'éclairage connecté s'allume en fonction de la configuration actuelle. La fonction se désactive automatiquement après 5 minutes environ.
Verrouillage de commande	Pas de blocage, blocage de la commande Réglage d'usine :aucun verrouillage	Verrouillage de la commande : empêche la commande normale sur l'appareil et donc le pilotage de la charge. Ce blocage peut être utilisé pour limiter temporaire-ment l'accès manuel, par exemple.La commande via l'app reste possible. Le verrouillage de la commande ne peut pas être désactivé sur l'appareil.

** Bientôt disponible via mise à jour : vous trouvrez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME

Réglages du contrôle des charges (mécanisme système) ©

Réglages pour les fonctions automatiques ©

Paramètre Configurations possibles, Réglage d'usine		Explications
Programmes horaires	État de la charge, heures et jours de la semaine	En fonction du mécanisme système, l'état de la charge peut être modifié à des moments définis (jours de la semaine et heures).
Minuteur astro-nomique**	Arrêt, lever ou coucher du soleil Réglage d'usine : Arrêt	Le minuteur astronomique indique les heures de lever et de coucher du soleil au cours d'une année calendaire. En fonction du lieu, les états de charge peuvent être modifiés selon la position du soleil. Ainsi, par exemple, un éclairage extérieur s'allume au coucher du soleil et s'éteint au lever du soleil.
Minuteur astro-nomique** Dé-calage horsaire	0 (Arrêt) ... 120 minutes avant ou après le lever et le coucher du soleil Réglage d'usine : Arrêt	Les heures astronomiques restituent les heures de lever et de coucher du soleil pendant l'année calendaire.Si une programme horsaire est souhaité le matin avant l'aube ou seulement en cas de luminosité totale, ce décalage permet de le réaliser avec « Lever du soleil »Si l'on souhaite exécuter le programme horsaire le soir avant le début du crépus-cule ou seulement lorsque l'obscurité est complète, il est possible de le réaliser avec le décalage « Coucher de soleil »Décale le moment de l'excitation de la charge de la valeur régée.

Paramètre Confi-gurations poss-sibles, Réglage d'usine	Explications
Minuteur astro-nomique** Zone-limite	Arrêt, heures au plus+tôt, heures au plus tard Ré-glage d'usine: arrêtPour limiter la plage de temps d'un minu-teur astronomique à un moment d'exécu-tion au plus+tôt et/ou au plus tard.Par exemple, l'éclairage du jardin peut'être étéint au plus tard à 21 heures,meme si le soleil ne se couche qu'à 22 heures.
Définition du lieu d'utilisa-tion**	Lieu géographique Le minuteur astronomique dans les appa-reils JUNG HOME nécessite la localisa-tion géographique du projet pour calculer l'heure de lever ou de coucher du soleil.Le calcul du minuteur astronomique pour l'endroit localisé s'effectue une fois par semaine.

** Bientôt disponible via mise à jour : vous trouvez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME

Les fonctions automatiques pour la sortie de charge 2 avec des apparciels à plusieurs canaux sont bientôt disponibles via mise à jour (vous trouvez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME).

Réglages supplémentaires pour les mécanismes de commutation

Paramètre Configurations possibles, réglage d'usine		Explication
Temporisation d'activation	0 s (Arrêt) ... 240 min Réglage d'usine : Arrêt	Enclenche la charge après une commande de mise en marche retardée de la valeur. Les commandes de mise en marche repétées pendant le délié en cours ne redémarrant pas le délié. Si la charge n'est pas encore activée du fait de la temporisation, alors qu'une commande de désaction est émise, elle reste alors désactivée.
Temporisation de désaction	0 s (Arrêt) ... 240 min Réglage d'usine : Arrêt	Désactive la charge avec une temporisa-tion correspondant à la valeur après une commande d'arrêt. Une commande d'ar-rêt pendant la temporisation en cours désactive immédiatement la charge. Si la charge n'est pas encore désactivée, du fait de la temporisation, alors qu'une commande d'activation est émise, elle reste alors activée.
Paramètre Conflgurations possibles, réglage d'usine		Explication
Avertissement de coupure	Arrêt, marcheRéglage d'usine : Arrêt	Lorsque l'advertissement de coupure est activé, la lumière n'est pas éteinte immédiatement après expiration du « Temps de commutation (charge) » . Si la LED cli-gnote trois fois à intervalles de 10 secondes, cela indique une coupure imminente de l'éclairage. Le temps de commutation est ainsi prolongé d'env. 30 secondes. Si un,enjoliveur capteur JUNG HOME connecté détecte un mouvement pendant l'advertissement de cou-pure, ou s'il est activé à nouveau par une commande de poste auxiliaire ou un,enjoliveur de commande JUNG HOME connecté, le temps de commutation redé-marre et l'éclairage resté allumé.
Temps de com-mutation (charge)	0 s (Arrêt) ... 240 minRéglage d'usine : Arrêt	Veille à ce que la charge ne reste pas al-lumée en permanence après une com-mande d'allumage, mais qu'elle soit éteinte après écoulement du temps de commutation réglé.Si,pendant le temps de commutation, un mouvement est détecté par un,enjoliveur capteur JUNG HOME relié ou si la lu-mière est rallumée via une commande se-condaire ou un,enjoliveur de commande JUNG HOME relié, le temps de commuta-tion est redémarré et la luzière reste allu-mée.L'arrêt prématuré de la charge pendant un temps de commutation en cours n'est possible que si le paramètre « Arrêt manuel pendant le temps de commutation » est réglé sur « Marche » ou si une fonction de blocage (ARRÊT permanent) est lancée.
Paramètre Configurations possibles, réglage d'usine	Explication
Arrêt manuel pendant le temps de com-mutation	Arrêt, marcheRéglages d'usine : marche	Si ce paramètre est réglé sur « Marche », il est possible de désactiver manuelle-ment la charge pendant un « Temps de commutation (charge) » en cours.Dans le cas d'un éclairage automatique de cage d'escalier commandé par des en-joliveurs de commande et/ou capteur JUNG HOME, ce paramètre doit être ré-glé sur « Arrêt » afin que la lumière ne puisse pas été étente par une deuxieme personne.
Fonction de presentation**	Arrêt, marcheRéglage d'usine : Arrêt	La fonction de presentation est utilisée en combinaison avec un détecteur de pré-sence JUNG HOME relié. La fonction de presentation peut être activée ou désactivée via l'app ou un bouton-poussoir JUNG HOME relié.Lorsque la fonction de presentation est activée, la lumière s'éteint et empêche, pendant une durée de verrouillage défi-nie, que des mouvements détectés par un détecteur de présence JUNG HOME n'allument la lumière.Non seulement les signaux des capteurs des détecteurs de présence JUNG HOME, mais aussi les signaux des cap-teurs des détecteurs de mouvement JUNG HOME, les commandes d'activa-tion et de désactivation via des postes auxiliaires, la commande sans fil via l'app et d'autres appar兼ls JUNG HOME rédé-marrent le temps de verrouillage.Une fois le temps de verrouillage écoulé, la fonction de presentation s'arrête automatiquement. Il est également possible de désactiver manuellement la fonction de presentation.
Paramètre Confi-gurations poss-sibles, réglage d'usine		Explication
Temps de ver-rouillage de la fonction de pré-sentation**	3 ... 240 minRéglage d'usine : 3 min	Définit le temps de verrouillage pendant lequel la lumière reste éteinte lorsque la « fonction de presentation » est activée.Les signaux des capteurs des déteceurs de présence JUNG HOME et des déteceurs de mouvement JUNG HOME, les commandes d'activation et de désactiva-tion via des postes auxiliaires, la com-mande sans fil via l'app et d'autres appa-reils JUNG HOME redémarrent le temps de verrouillage.
Inverser sortie de commutation	Arrêt, marcheRéglage d'usine : Arrêt	Inverse la sortie de commutation de la fonction de contact à fermeture (marche = sortie de commutation fermée) à la fon-c tion de contact à ouverture (marche = sortie de commutation ouverte).Ce paramètre n'inverse que le comporte-ment de la sortie de charge. Cependant, ni les ordres de commutation des enjoli-veurs de commande ou des capteurs JUNG HOME, ni la représentation des états de commutation dans l'app ne sont pris en compte ce faisant.
Durée de répétition de commu-tation mini-male**	100 ms ... 10 sRéglage d'usine :100 ms	L'augmentation de la valeur limite la vitessesse de commutation de l'appareil, pour, par exemple, préserver la charge reliée. Une fois le salarié paramétré écoulé, une nouvelle commutation peut intervenir. La dernière commande intervenant dans le délambda de verrouillage est exécutée à retard-mentation. Le délambda de répétition de commu-tation repart à zéro après chaque com-mutation.
Comportement après retour de la tension sec-teur	Éteint, allumé, état pré-cédentRéglage d'usine : Arrêt	Comportement de la sortie de charge après le retour de la tension secteur.Remarque: ne pas utiliser le réglage « activités » en combinaison avec des consommateurs qui peuvent entraîner des dangers de mort ou des dommages matériels.

Paramètre Confi-gurations poss-sibles, réglage d'usine	Explication
Fonction de blocage (guidageforcé)**	Désactivé, MARCHEPermanente, ARRÉTpermanent, pour une du-rie fixe MARCHE/AR-RÉTRéglage d'usine: désac-tivé

** Bientôt disponible via mise à jour : vous trouvez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME

Réglages supplémentaires pour les mécanismes de variation/mécanismes DALI

Paramètre Configurations possibles, réglage d'usine		Explication
Temporisation d'activation	0 s (Arrêt) ... 240 min Réglage d'usine : Arrêt	Enclenche la charge après une commande de mise en marche retardée de la valeur. Les commandes de mise en marche repétées pendant le déliel en cours ne redémarrant pas le déliel. Si la charge n'est pas encore activée du fait de la temporisation, alors qu'une commande de désaction est émise, elle reste alors désactivée.
Temporisation de désaction	0 s (Arrêt) ... 240 min Réglage d'usine : Arrêt	Déclenché la charge après une commande d'arrêt retardée de la valeur. Une commande d'arrêt pendant le déliel en cours déclenché immédiatement la charge. Si la charge n'est pas encore désactivée, du fait de la temporisation, alors qu'une commande d'activation est émise, elle reste alors activée.
Paramètre Conflgurations possibles, réglage d'usine		Explication
Avertissement de coupure	Arrêt, marcheRéglage d'usine : Arrêt	Lorsque l'advertissement de coupure est activé, la lumière n'est pas éteinte immédiatement après expiration du temps de commutation (charge). L'éclairage est d'abord varié jusqu'à la luminosité minimale pendant une durée de 30 secondes. Le temps de commutation est ainsi prolongé d'env. 30 secondes. Si un enjolierveur capteur JUNG HOME connecté dé-TECTe un mouvement pendant l'advertissement de coupure, ou s'il est activé à nouveau par une commande de poste auxiliaire ou un enjoliveur de commande JUNG HOME connecté, le temps de com-mutation redémarré et l'éclairage s'allume à nouveau sur la luminosité d'activation.
Temps de com-mutation (charge)	0 s (Arrêt) ... 240 minRéglage d'usine : Arrêt	Veille à ce que la charge ne reste pas allumée en permanence après une commande d'allumage, mais qu'elle soit éteinte après écoulement du temps de commutation réglé.Si, pendant le temps de commutation, un mouvement est detecté par un enjoliveur capteur JUNG HOME relié ou si la lumière est rallumée via une commande se-condaire ou un enjoliveur de commande JUNG HOME relié, le temps de commuta-tion est redémarré et la lumière reste allu-mée.L'arrêt prématuré de la charge pendant un temps de commutation en cours n'est possible que si le paramètre « Arrêt manuel pendant le temps de commutation » est réglé sur « Marche » ou si une fonction de blocage (ARRÊT permanent) est lancée.
Paramètre Configurations possibles, réglage d'usine		Explication
Arrêt manuel pendant le temps de com-mutation	Arrêt, marcheRéglages d'usine :Marche	Si ce paramètre est réglé sur « Marche », il est possible de désactiver manuelle-ment la charge pendant un « Temps de commutation (charge) » en cours.Dans le cas d'un éclairage automatique de cage d'escalier commandé par des en-joliveurs de commande et/ou capteur JUNG HOME, ce paramètre doit être ré-glé sur « Arrêt » afin que la lumière ne puisse pas été étente par une deuxieme personne.
Fonction de presentation**	Arrêt, marcheRéglage d'usine :Arrêt	La fonction de presentation est utilisée en combinaison avec un détecteur de pré-sence JUNG HOME relié. La fonction de presentation peut être activée ou désactivée via l'app ou un bouton-poussoir JUNG HOME relié.Lorsque la fonction de presentation est activée, la lumière s'éteint et empêche, pendant une durée de verrouillage défi-nie, que des mouvements détectés par un détecteur de présence JUNG HOME n'allument la lumière.Non seulement les signaux des capteurs des détecteurs de présence JUNG HOME, mais aussi les signaux des cap-teurs des détecteurs de mouvement JUNG HOME, les commandes d'activa-tion et de détactivation via des postes auxiliaires, la commande sans fil via l'app et d'autres appar兼ils JUNG HOME rédé-marrent le temps de verrouillage.Une fois le temps de verrouillage écoulé, la fonction de presentation s'arrête automatiquement. Il est également possible de désactiver manuellement la fonction de presentation.
Temps de verrouillage de la fonction de presentation**	3 ... 240 minRéglage d'usine : 3 min	Définit le temps de verrouillage pendant lequel la lumière reste éteinte lorsque la « fonction de presentation » est activée.Les signaux des capteurs des détecteurs de présence JUNG HOME et des détecteurs de mouvement JUNG HOME, les commandes d'activation et de désactiva-tion via des postes auxiliaires, la com-mande sans fil via l'app et d'autres appa-reils JUNG HOME redémarrent le temps de verrouillage.
Plage de variation (Min-Max)	0 ... 100 %Réglage d'usine : 5 ... 100%	Définit la plage de variation. La valeur de variation minimale dépend généralement de la lampe utilisée et doit être détermi-née en effectuant des essais.
Luminosité d'activation	5 ... 100% ou dernieré valeurRéglage d'usine : 100%	Avec la saisie d'une valeur, la lumière est allumée à la luminosité correspondante par une instruction d'activation.Dernière valeurLors de l'activation, la lumière est allumée à la的最后一e luminosité réglée.
Plage de tem-pératures de couleur (Min-Max) (uniquemevent avec mé-canisme DALI)	2 000 ... 10 000 KRéglage d'usine : 2700 ... 6 500 K	Définit la plage de températures de couleurs pouvant être réglée. La valeur mini-male et la valeur maximale dépendent de la plage de températures de couleur de la lampe utilisée et peuvent être déterminées en consultant la fiche technique ou en effectuant des essais.
Température de couleur d'acti-vation (uniquemevent avec mé-canisme DALI)	2 000 ... 10 000 KRéglage d'usine : 2700 K	Avec la saisie d'une valeur, la lumière est allumée à la température de couleur corpondante par une instruction d'activa-tion.Dernière valeurLors de l'activation, la lumière est allumée à la的最后一e température de couleur ré-glée.
Variation chaude**(unic-quemment avec mécanisme DALI)	Arrêt, marcheRéglage d'usine : Arrêt	Lorsque cette fonction est activée, lors de la variation, la température de couleur change selon une courbe enregistrree.Lors de la variation ascendante, la tem-pérature de couleur de la lumière est aug-mentatione vers le blanc froid, et lors de la variation descendante, vers le blanc chaud.
Paramètre Confi-gurations poss-sibles, réglage d'usine		Explication
Fonction Hôtel**	Arrêt, marcheRéglage d'usine : Arrêt	Cette fonction de comfort permet par exemple d'éviter une obscurité totale dans des couloirs d'hôtsels quand le temps de commutation est écoulé ou que la lumière est éteinte manuelle. Lorsque la fonction est activée, l'éclairage est commuté entre deux valeurs de lumi-nosité, et non entre Marche/Arrêt. Lors de l'activation, la lumière est allumée à la luminosité d'activation, lors de la désactiva-tion, elle passé à la luminosité de la fon-c tion Hôtel.
Luminosité de la fonction Hôtel**	5 ... 100%Réglage d'usine : 20 %	Définit la luminosité réduite sur laquelle la lumière passé lorsque la « Fonction Hôtel » est activée, quand le temps de com-mutation est écoulé ou quand la lumière est étente manuelle. L'indication en pourcentage se refère à la luminosité maximale de la plage de variation.
Fonction Éclai-rage nocturne**	Arrêt, marcheRéglage d'usine : Arrêt	Cette fonction de comfort pouvant être uti-lisée avec un programme horsaire peut faire en sortie que l'éclairage dans le cou-loir ou la salle de bains soit allumé avec une luminosité plus faible pendant la nuit afin d'éviter d'être désagréablement aveuglé. Lorsque cette fonction est acti-vee, l'instruction d'activation n'allume pas la lumière à la luminosité d'activation mais à la luminosité réglée dans la fon-c tion Éclairage nocturne.
Luminosité de la fonction Éclairage noc-turne**	5 ... 100%Réglage d'usine : 20 %	Définit la luminosité d'activation réduite à laquelle la lumière est allumée lorsque la fonction Éclairage nocturne est activée. L'indication en pourcentage se refère à la luminosité maximale de la plage de varia-tion.
Comportement après retour de la tension sec-teur	Désactivé, Activé, État précédentRéglage d'usine :Désactivé	Comportement de la sortie de charge après le retour de la tension secteur.

Paramètre Confi-gurations poss-sibles, réglage d'usine	Explication
Fonction de blocage (guidageforcé)**	Désactivé, MARCHEPermanente, ARRÉTpermanent, pour une du-rie fixe MARCHE/AR-RÉTRéglage d'usine: désac-tivé

** Bientôt disponible via mise à jour : vous trouvez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME

12 Aide en cas de problème

L'appareil se met en marche

Cause 1: la luminosité ambiente est supérieure au seuil de luminosité réglé.

Augmenter la valeur de luminosité du paramètre « Seuil de luminosité » avec l'app ou la régler sur le mode jour.

Cause 2 : l'appareil ne détecte aucun mouvement.

Vérifier l'absence d'obstacles dans le champ de détention.

Vérifier la sensibilité de tous les capteurs dans l'app et l'augmenter, si besoin est.

Activer tous les capteurs via l'app.

Contrôler le cache à monter.

Cause 3: "ARRÉT pour une durée déterminée" ou "ARRÉT permanent" est activé.

Désactiver la fonction de blocage avec l'app.

Cause 4: une temporisation d'activation empêchant l'activation a été régée.

Vérifier le paramètre « Temporisation d'activation » dans l'app de l'appareil commandant la charge.

Cause 5: la connexion entre le capteur de déplacement et la charge à commander a été supprimée.

Rétablir la connexion avec l'app, sur la vue détaillée du détecteur de mouvement.

L'appareil s'allume en l'absence de mouvement

Cause : sources de chaleur dans le champ de détction, l'appareil détecte sans arrêt des mouvements.

Éliminer les source de chaleur, si possible.

Diminuer la sensibilité via l'app.

Limiter le champ de détction à l'aide du cache à monter ou la désactivation de capteurs.

L'appareil s'allume et s'éteint sans arrêt en cas de mouvement

Cause : un temps de commutation trop court est régle.

Vérifier le paramètre « Temps de commutation (capteur) » à l'enjoliveur capteur et le « Temps de commutation (charge) » de l'appareil commandant la charge dans l'app.

L'appareil s'éteint malgré le mouvement

Cause 1: l'appareil ne détecte aucun mouvement.

Augmenter la sensibilité via l'app.

Cause 2: le champ de détention est limite, car un capteur a ete desactive.

Activer tous les capteurs via l'app.

Cause 3: le champ de détention est délimité par un cache à monter.

Contrller le cache a monter.

Cause 4: la lumière ambiente est suffisamment claire, le seul de désactivation calculé automatiquement est dépasse.

Augmenter le seuil de luminosité avec l'app.

L'appareil ne s'estint pas

Cause 1: sources de chaleur dans le champ de détction, l'appareil détecte sans arrêt des mouvements.

Éliminer les source de chaleur, si possible.

Réduire la sensibilité via l'app, le cas échéant, régler le « Lieu d'utilisation » à l'extérieur.

Limiter le champ de détention à l'aide du cache à monter ou la désactivation de capteurs.

Cause 2: MARCHE pour une durée déterminée ou MARCHE permanente est activée.

Désactiver la fonction de blocage avec l'app.

Cause 3: le temps de commutation a ete regle sur 0 s (Arret), la charge reste dont activee en permanence.

Vérifier le paramètre « Temps de commutation (charge) » dans l'app de l'appreil commandant la charge.

Cause 4: une temporisation de désactivation longue empêchant la désactivation a été régée.

Vérifier le paramètre « Temporisation de désactivation » dans l'app de l'appreil commandant la charge.

13 Accessoires

Joint d'étanchéité Réf. 551WU

14 Conformité

La société Albrecht Jung GmbH & Co. KG déclare par la presente que le type d'installation radio, ref. BT..17181... est conforme à la directive 2014/53/EU. La référence d'article complète figure sur l'appareil. La déclaration de conformité CE intégrale est disponible à l'adresse Internet suivante: www.jung.de/ce

15 Garantie

La garantie est octroyée dans le cadre des dispositions légales concernant le commerce spécialisé.

ALBRECHT JUNG GMBH & CO. KG

Volmestraße 1

58579 Schalksmuhle

GERMANY

Telefon: [phone]

Telefax: [phone]

[e-mail]

www.jung.de
