BTLC17181247 - Détecteur de mouvements JUNG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BTLC17181247 JUNG au format PDF.
| Type de produit | Détecteur de mouvement JUNG HOME |
| Référence | BTLC17181247 |
| Marque | JUNG |
| Angle de détection | 180° |
| Portée maximale | Environ 32 × 38 m (tangentiel, sensibilité 100%) |
| Hauteur de montage recommandée | 1,10 m |
| Alimentation | Via le mécanisme système (230 V AC, 50/60 Hz) |
| Consommation en veille | Non spécifié |
| Indice de protection | IP20 (BT..17181..), IP44 (BT..17181WU..) |
| Température ambiante | -5 °C à +45 °C |
| Humidité relative | 20 à 70 % (sans condensation) |
| Fonctions principales | Détection de mouvement thermique, commutation automatique de l'éclairage, commande via app JUNG HOME (Bluetooth Mesh), programmation horaire, fonction d'éclairage d'escalier, variation (avec mécanisme adapté), liaison avec postes auxiliaires, mise à jour du firmware |
| Communication sans fil | Bluetooth Mesh (2,402 – 2,480 GHz, puissance max. 10 mW), portée typique 30 m en intérieur |
| Réserve de marche | Min. 4 heures (horloge) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants. |
| Sécurité | Installation par un électricien qualifié. Couper l'alimentation avant toute intervention. Ne pas utiliser pour des applications de sécurité (arrêt d'urgence, alarme). L'appareil n'est pas adapté à la mise hors tension (potentiel réseau présent). |
| Pièces détachées et réparabilité | Accessoire : joint d'étanchéité réf. 551WU. Réinitialisation possible via l'app ou le commutateur. Batterie intégrée non remplaçable par l'utilisateur. |
| Informations générales | Notice disponible sur notice-facile.com. Garantie légale. Fabricant : Albrecht Jung GmbH & Co. KG, Allemagne. |
| Dimensions (enjoliveur) | Non spécifiée exactement ; s'adapte sur mécanisme système standard JUNG. |
| Poids | Non spécifié. |
FOIRE AUX QUESTIONS - BTLC17181247 JUNG
Questions des utilisateurs sur BTLC17181247 JUNG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice BTLC17181247 - JUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BTLC17181247 de la marque JUNG.
MODE D'EMPLOI BTLC17181247 JUNG
Détecteur de mouvement JUNG HOME 1,1 m Réf. BT..17181..
1 Consignes de sécurité .... 3
2 Conception de l'appareil 4
3 Usage conforme 4
4 Caractéristiques du produit.... 5
5 Description fonction 6
6 Commande 7
6.1 Utilisation sur la garniture 7
6.2 Commande sans fil 7
6.3 Commande par les postes auxiliaires 7
7 Montage et raccordement électrique 8

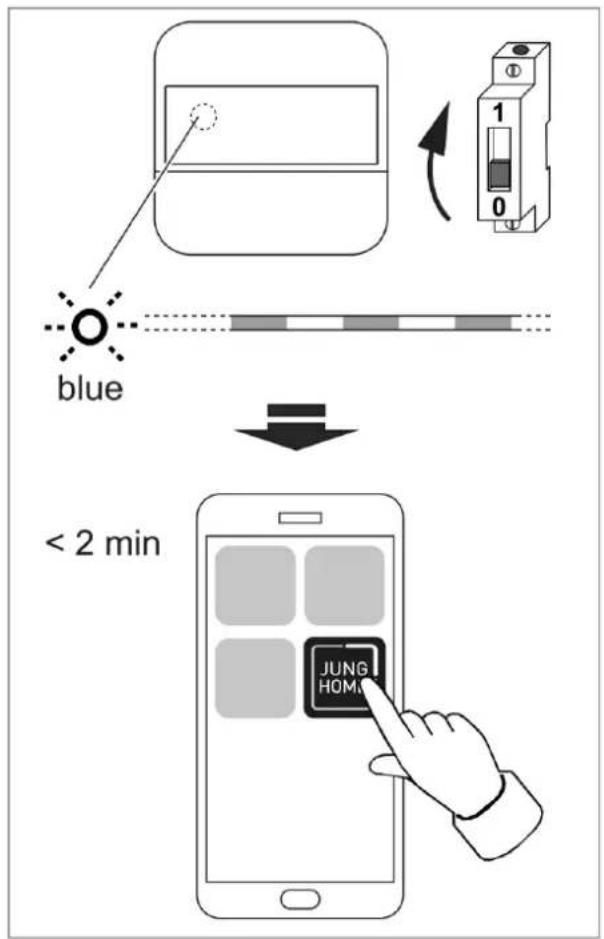

8 Mise en service via l'app 12

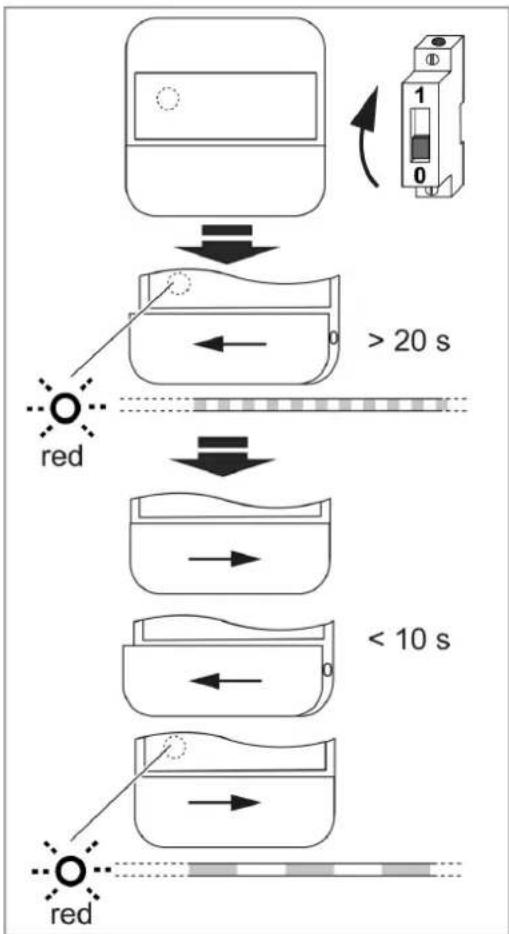

9 Réinitialiser l'appareil sur les réglages d'usine.... 14
10 Caractéristiques techniques 16
11 Liste des fonctions et des paramètres.... 16
12 Aide en cas de problème.... 29
13 Accessoires 31
14 Conformité 31
15 Garantie 31
1 Consignes de sécurité
Pour éviter tout dommage, lire et suivre les consignes suivantes :
Installation réservée aux personnes ayant de l'expérience et des connaissances pertinentes dans les domaines suivants :
- 5 règles de sécurité et normes relatives au montage d'installations électriques
- Sélection d'outils, d'appareils de mesure, de matériel d'installation et, le cas échéant, d'un équipement de protection individuelle appropriés
- Pose du matériel d'installation
- Branchement d'appareils à l'installation domestique avec prise en compte des conditions de raccordement locales
Une installation incorrecte met en danger votre vie ainsi que celle des personnes utilisant l'installation électrique, et risque de causer de graves dommages matériels, par exemple en cas d'incendie. Vous pouvez être tenu personnellement responsable des dommages corporels et matériels.
Veuillez contacter un électricien spécialisé !
Risque d'électrocution. Si l'appareil présente des dommages visibles, il ne faut plus l'utiliser. Débrancher immédiatement l'appareil du secteur : pour cela, couper tous les disjoncteurs correspondants.
Risque d'électrocution. L'appareil n'est pas adapté pour la mise hors-tension car, selon le mécanisme utilisé, un potentiel réseau est présent sur la charge même lorsque l'appareil est éteint. Déconnecter toujours l'alimentation secteur avant d'intervenir sur l'appareil ou sur la charge. Pour cela, désactiver tous les disjoncteurs correspondants.
Ne pas appuyer sur la fenêtre du capteur. L'appareil peut être endommagé.
L'appareil ne doit pas être utilisé pour des applications dans le domaine de la technique de sécurité, comme par exemple l'arrêt d'urgence, l'appel d'urgence, l'évacuation des fumées.
L'appareil ne convient pas pour une utilisation dans la technique de détection d'effraction ou dans la technique d'alarme.
Lire la notice dans son intégralité, la respecter et la conserver pour une utilisation ultérieure.
Vous trouverez des informations supplémentaires concernant JUNG HOME sous www.jung.de/JUNGHOME
2 Conception de l'appareil


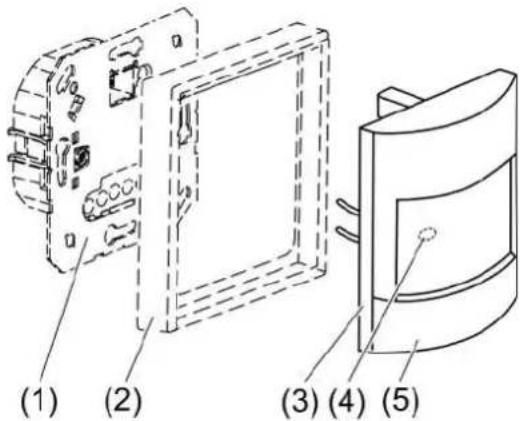

(1) (2) (3) (4) (5)Image 1: Conception de l'appareil
(1) Mécanisme système
(2) Cadre design
(3) Enjoliveur capteur
(4) Fenêtre du capteur avec LED d'état
(5) Commutateur OFF (0) - AUTO - ON (I)
Indication de la LED en fonctionnement
| Rouge Fonction de blocage active, par exemple Marche/Arrêt permanent, mouvement détecté lorsqu’un test déambulatoire est activé |
| Bleu triple clignotement L’heure n’est pas réglée, p. ex. en raison d’une cou-pure de courant assez longue |
| Vert/rouge clignotement Une mise à jour de l’appareil est en cours |
| Rouge triple clignotement Message d’erreur (l'enjoliveur était relié au préalable à un autre mécanisme système) |
| Rouge/vert/orange clignotant successivement Un test automatique est réalisé |
3 Usage conforme
- Commutation automatique de l'éclairage en fonction du mouvement thermique et de la luminosité ambiante
- Connexion sans fil à des appareils du système JUNG HOME
- Exploitation avec mécanisme système pour la commutation, la variation ou un poste auxiliaire trifilaire
- Montage mural sur le mécanisme système
4 Caractéristiques du produit
- Mise en service et commande via l'app JUNG HOME avec un terminal mobile (smartphone ou tablette) par Bluetooth
- Commutateur pour MARCHE/ARRÊT permanent(e) en mode automatique
- Extension du champ de détection par la combinaison de plusieurs détecteurs de mouvement JUNG HOME ou une entrée de poste auxiliaire
- Cache pour la limitation du champ de détection
- Affichage d'état avec plusieurs couleurs
- Verrouiller la commande locale
- Connexion libre du détecteur de mouvement avec sortie de charge dans le mécanisme système ou sans fil avec d'autres appareils JUNG HOME
- Les fonctions du mécanisme système respectif (activer, désactiver ou variation) sont commandées par jusqu'à 16 programmes horaires
- Fonction d'éclairage d'escalier (désactivation automatique) avec avertisse- ment de coupure
- Temps de commutation, temporisation d'activation, temporisation de désactivation
- Activer/désactiver les fonctions automatiques via l'app JUNG HOME
- Mise à jour automatique de la date et de l'heure en cas de connexion à un smartphone
- Luminosités maximale et minimale réglables avec mécanisme de variation
– Allumer à la dernière luminosité ou luminosité d'activation fixe avec mécanisme de variation - Intégration de la charge dans des domaines (groupes), des fonctions centrales et des scénarios
- Évaluation des entrées de poste auxiliaire (si existantes) pour la commande du mécanisme système
- Mesh Bluetooth SIG pour une communication sans fil entièrement chiffrée et fonction de répéteur
- Peut être mis à jour avec l'app JUNG HOME
À l'avenir disponible par mise à jour :
- Programmes horaires lors du lever ou du coucher du soleil (fonction astronomique)
- Programmes horaires avec heure aléatoire
- Temps de commutation dynamique
- Fonction de blocage et guidage forcé : MARCHE/ARRÊT continue ou MARCHE/ARRÊT pour un horaire fixe
-
Fonction Éclairage nocturne avec période de diminution de la luminosité, avec mécanisme de variation
-
Fonction Hôtel (lumière d'orientation au lieu d'ARRÊT) avec mécanisme de variation
- Variation chaude (modification de la température de couleur avec l'augmentation simultanée de la luminosité) avec mécanisme DALI
- Appel d'un scénario par un mouvement
Vous trouverez des remarques concernant les mises à jour et les dates sous www.jung.de/JUNGHOME
Comportement après défaillance de la tension secteur
Tous les réglages et programmes horaires sont conservés. Les heures de commutation dépassées ne sont pas rattrapées. La sortie de charge ou les sorties du mécanisme système sont désactivées si le paramètre « État de commutation après le retour de la tension secteur » est sur les réglages d'usine.
Après un retour de la tension secteur, l'appareil effectue un test automatique pendant max. 20 secondes. À l'issue de ce test automatique, l'appareil est opérationnel.
Si l'appareil n'a pas encore été ajouté à un réseau Mesh de Bluetooth (projet) via l'app JUNG HOME, il passe en mode de couplage pendant 2 minutes après le retour de la tension secteur et la LED d'état clignote lentement et régulièrement en bleu.
Pendant le test automatique, les règles suivantes s'appliquent :
- Les mouvements ne sont pas détectés
- La commande via les postes auxiliaires et l'app JUNG HOME est possible
Panne de tension du réseau plus courte que la réserve de marche (min. 4 heures)
– L'heure et la date sont à jour
- Les programmes horaires suivants sont à nouveau exécutés normalement
Panne de tension secteur plus longue que la réserve de marche (min. 4 heures)
- Si les LED clignote trois fois en bleu de manière répétée, cela signifie que l'heure n'est pas actuelle et que la connexion avec l'app doit être actualisée
- Les programmes horaires ne sont pas exécutés tant que l'heure n'est pas actualisée
5 Description fonction
L'appareil détecte le mouvement thermique des personnes, des animaux et des objets.
- L'éclairage s'allume lorsque l'on entre dans le champ de détection et que le seuil de luminosité réglé n'est pas atteint.
- Le temps de commutation redémarre à chaque fois qu'un mouvement est détecté.
- L'éclairage s'éteint lorsqu'aucun mouvement n'est plus détecté dans le champ de détection et que le temps de commutation est écoulé.
- L'éclairage s'éteint lorsque la lumière ambiante est suffisante et le temps de commutation est écoulé.
Pour ce faire, l'appareil calcule la valeur de luminosité à partir de laquelle l'éclairage n'est plus nécessaire. Cette valeur de luminosité se calcule à partir de la différence entre la luminosité avant et après l'allumage de l'éclairage, un offset défini et enregistré et le seuil de luminosité réglé.
Pour éviter une activation causée par une lampe en cours de refroidissement, aucun signal de mouvement n'est évalué après la désactivation, pendant un bref laps de temps de verrouillage. Afin que ce laps de temps soit le plus bref possible, le détecteur de mouvement s'adapte aux conditions ambiantes.
6 Commande
6.1 Utilisation sur la garniture
Pour le mécanisme système sur lequel le détecteur de mouvement est enfiché, le commutateur (5) permet de commuter entre le fonctionnement automatique, MARCHE permanent et ARRÊT permanent. Ce faisant, peu importe si le détecteur de mouvement est relié avec le mécanisme système ou non. Le commutateur n'a aucune fonction en combinaison avec une Satellite de commande 3 fils, unité d'alimentation.
■ Pousser le commutateur (5) vers la droite ON ou vers la gauche OFF.
MARCHE permanente ou ARRÊT permanent activé(e) : la LED d'état (4) est allumée en rouge.
Pour le mode automatique, pousser le commutateur (5) en position médiane AUTO. La LED d'état (4) est éteinte.
6.2 Commande sans fil
La commande sans fil est réalisée avec des appareils JUNG HOME connectés ou avec l'app JUNG HOME qui permet également de connecter les appareils JUNG HOME (voir Mise en service via l'app).
6.3 Commande par les postes auxiliaires
Condition préalable :
Un bouton-poussoir, un Satellite de commande 2 fils est connecté(e) avec un Bouton poussoir LB Management 1 voie ou une Satellite de commande 3 fils, unité d'alimentation avec un Bouton poussoir LB Management 1 voie ou un détecteur de mouvement LB-Management. Plusieurs postes auxiliaires peuvent être combinés. La commande avec le Satellite de commande rotatif 3 fils est décrite dans la notice du poste auxiliaire de variateur rotatif.
Si aucun temps de commutation (charge) n'est réglé, la charge passe ou bien en alternance sur Marche/Arrêt ou bien de façon ciblée en haut sur Marche et en bas sur Arrêt, en fonction du poste auxiliaire utilisé.
Activer la charge pour la durée du temps de commutation
■ Appuyer brièvement sur le haut de l'enjoliveur de commande ou sur le bouton-poussoir ou le détecteur de mouvement LB-Management détecte un mouvement.
Une nouvelle pression ou une nouvelle détection de mouvement relance le temps de commutation.
Si on souhaite que la charge puisse être désactivée manuellement, il faut activer le paramètre « Désactivation manuelle du temps de commutation ».
Régler la luminosité, uniquement en combinaison avec un mécanisme de variation
■ Appuyer de manière prolongée sur le haut ou le bas de l'enjoliveur de commande ou appuyer de manière prolongée sur le bouton-poussoir. Avec un bouton-poussoir, le sens de variation change à chaque nouvel actionnement long.
7 Montage et raccordement électrique
La communication des appareils JUNG HOME et de terminaux mobiles connectés est sans fil au sein de la portée du réseau Bluetooth Mesh.
Les signaux sans fil peuvent être influencés dans leur portée par :
– le nombre, l'épaisseur, l'emplacement de plafonds, murs et autres objets
– le type de matériau de ces objets
– des signaux parasites à haute fréquence
Pour optimiser la portée, suivre les instructions de montage suivantes :
- Planifier les positions et le nombre d'appareils JUNG HOME de manière à ce que le nombre de plafonds et de murs entre deux appareils soit le plus faible possible
- Si les appareils JUNG HOME sont montés des deux côtés d'un mur massif, ils doivent être positionnés le plus près possible les uns des autres sur les côtés opposés du mur. Cela permet de réduire au maximum l'atténuation du signal sans fil par le mur
- Lors de la planification, veiller à ce qu'il y ait le moins possible de matériaux de construction et d'objets qui atténuent fortement le signal sans fil sur la ligne de liaison entre les appareils JUNG HOME (par ex. béton, verre, métal, murs isolés, réservoirs d'eau, tuyauterie, miroirs, bibliothèques, entrepôts et réfrigérateurs)
- Se tenir à une distance d'au moins 1 m des appareils qui émettent des signaux à haute fréquence (p. ex. micro-ondes, moteurs) ou qui fonctionnent avec des signaux sans fil à 2,4 GHz (p. ex. routeurs WiFi, babyphones, caméras IP, haut-parleurs sans fil, etc.)
Champ de détection et portée
Les indications relatives à la portée dépendent du sens de déplacement. En cas de passage tangentiel près du détecteur de mouvement, un signal qui peut facilement être évalué est généré. En cas d'approches radiales vers le détecteur de mouvement, le signal est plus difficile à évaluer, ce qui signifie une portée moins importante (voir figure 2) (voir figure 3).


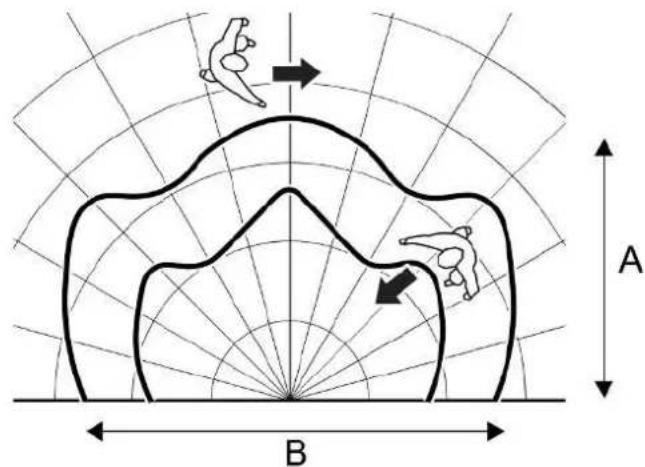

A BImage 2: Champ de détection
| Sens. | A × B | |
| 25% | ≈ 8 × 11 m | ≈ 2 × 4 m |
| 50% | ≈ 13 × 20 m | ≈ 5 × 6 m |
| 75% | ≈ 26 × 30 m | ≈ 6 × 9 m |
| 100% | ≈ 32 × 38 m | ≈ 11 × 14 m |
Image 3: Portée
Emplacement de montage
■ Sélectionner un emplacement de montage exempt de vibrations. Les vibrations peuvent entraîner des commutations involontaires.
- Éviter les sources de chaleur dans le champ de détection. Des sources de chaleur peuvent provoquer le déclenchement du détecteur de mouvement, p. ex. appareils de chauffage, sorties de climatiseurs ou de ventilateurs, photocopieurs, imprimantes, machines à café, ouvertures de porte exposées aux courants d'air, animaux, etc.
Afin de minimiser l'influence de sources de chaleur, réduire la sensibilité ou limiter le champ de détection en désactivant un capteur (l'app JUNG HOME) ou à l'aide du cache.
Montage de la garniture
DANGER!
Risque de choc électrique au contact des pièces conductrices.
Un choc électrique peut entraîner la mort.
Déconnecter toujours l'alimentation secteur avant d'intervenir sur l'appareil ou sur la charge. Pour cela, couper tous les disjoncteurs correspondants, les sécuriser pour empêcher toute remise en marche et s'assurer de l'absence de tension. Recouvrir les parties voisines sous tension.
D'autres étapes de montage sont nécessaires pour garantir le degré de protection IP44 (voir instructions relatives à la bride d'étanchéité).
Condition : le mécanisme système (1) est monté et raccordé correctement (voir instructions relatives au mécanisme système).
■ Enficher l'enjoliveur capteur (3) avec cadre design (2) sur le mécanisme système (1).
■ Activer la tension secteur.
Un équilibrage a lieu entre la garniture et le mécanisme système.
Si la LED d'état (4) clignote trois fois en rouge à répétition, cela signifie que le module visible était relié au préalable à un autre mécanisme système. Pour que la commande soit de nouveau possible, effectuer l'une des étapes suivantes :
■ Placer la garniture sur le mécanisme système.
■ Si le mécanisme système est de type identique : pousser le commutateur (5) de la position AUTO (milieu) vers la gauche OFF, puis dans les 10 secondes de nouveau en position AUTO (milieu).
■ En cas d'utilisation d'un autre mécanisme système : rétablir les réglages d'usine sur la garniture. Les réglages des paramètres, le couplage avec l'app et le réseau sont perdus.
Contrôle du champ de détection
■ Activer l'épreuve de marche via l'app et définir le champ de détection. La fonction est active pendant env. 5 minutes.
Lorsque des mouvements sont détectés, la LED d'état (4) s'allume en rouge et une signalisation a lieu dans l'app JUNG HOME. L'éclairage connecté s'allume en fonction de la configuration actuelle.
Extension du champ de détection
L'extension du champ de détection peut être effectué sans fil. Pour ce faire, utiliser le poste auxiliaire trifilaire avec le détecteur de présence ou de mouvement JUNG HOME et le connecter avec le poste principal à l'aide de l'app JUNG HOME. En alternative, connecter le poste auxiliaire trifilaire avec le détecteur de présence ou de
mouvement LB-Management à l'aide d'un câble de poste auxiliaire au poste principal avec le détecteur de mouvement ou de présence JUNG HOME. Dans les deux cas, le poste principal évalue les signaux du poste auxiliaire et allume l'éclairage.
Limitation du champ de détection
Le champ de détection peut être limité en réduisant la sensibilité, en désactivant un capteur, ou avec un cache (voir figure 4).

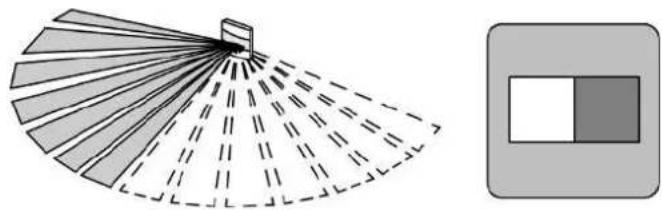

Image 4: Limiter le champ de détection pour une garniture du détecteur de mouvement de 1,10 m
Monter le cache

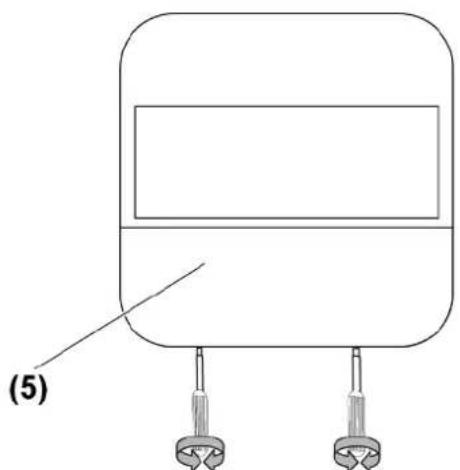

Image 5: Démontage du commutateur de série CD/LS
Image 6: Démontage de l'habillage design de série CD/LS

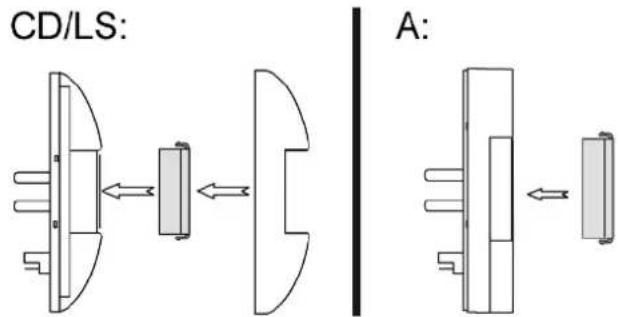

Image 7: Montage du cache, séries CD/LS et A
Séries CD, LS
■ Retirer le commutateur (5) (voir figure 5).
■ Retirer avec précaution l'habillage design à l'aide d'un tournevis (voir figure 6).
■ Monter le cache pour le côté gauche ou droit de l'appareil (voir figure 7).
Série A :
■ Monter le cache par l'avant sur le côté gauche ou droit de l'appareil (voir figure 7).
Arrêter le commutateur


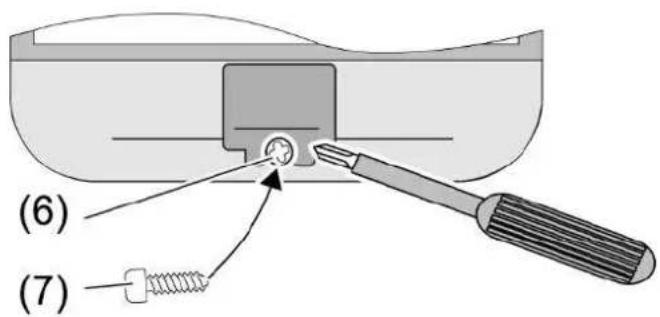

(6) (7)Image 8: Arrêter le commutateur
Le commutateur (5) peut être bloqué mécaniquement en position AUTO en cas de besoin. Pour ce faire, utiliser la vis (7) fournie.
■ Retirer le couvercle du commutateur (5) Démontage du programme CD.
■ Tourner la vis (7) dans le perçage (6) (voir figure 8).
8 Mise en service via l'app
Condition : l'appareil JUNG HOME ne fait pas encore partie d'un réseau Bluetooth Mesh. Dans le cas contraire, remettre l'appareil aux réglages d'usine.
Si un réseau Bluetooth Mesh n'est pas encore à disposition (projet), il faut tout d'abord établir un nouveau projet dans l'app JUNG HOME pour le premier appareil JUNG HOME.
Si un réseau Bluetooth Mesh est déjà à disposition, il faut ouvrir le fichier du projet de ce réseau pour coupler le nouvel appareil.
i Après la mise sous tension, l'appareil se trouve automatiquement en mode de couplage pendant 2 minutes.
■ Activer manuellement le mode de couplage, pour ce faire, couper puis activer la tension secteur.
La LED d'état (5) clignote lentement en bleu. Le mode de couplage est actif pendant 2 minutes.
■ Lancer l'app JUNG HOME.
L'app affiche tous les appareils en mode couplage.
■ Sélectionner un appareil dans l'app.
Pour identifier l'appareil sélectionné, sa LED d'état clignote plus rapidement en bleu.
■ Ajouter l'appareil au projet.
La LED d'état s'allume en bleu pendant 5 secondes pour confirmer que le cou- plage a été effectué avec succès.
Si la LED d'état clignote très rapidement en rouge, le couplage a échoué et doit être réitéré.
Ensuite, des appareils peuvent être connectés sans fil, les paramètres et la commande peuvent être configurés avec l'app JUNG HOME (voir la liste des fonctions et des paramètres).
Une fois la mise en service du projet JUNG HOME terminée, il faut remettre le fichier du projet au client.
L'app JUNG HOME permet, en plus de la mise en service de base, des mises à jour des appareils et d'une utilisation confortable, d'autres possibilités de configuration individuelle :
- Lien : en reliant un bouton, une entrée binaire ou un capteur de mouvement à une charge (par ex. variateur, prise, sortie de commutation, volet roulant, etc.), il est possible de commander cette charge. Si le lien est établi avec une zone ou un scénario, plusieurs charges peuvent être commandées ensemble.
- Zone : dans une zone, il est possible de regrouper différentes charges (p. ex. variateur, prise, sortie de commutation, volet roulant, etc.) afin de pouvoir les commander ensemble.
- Scénario : dans un scénario, différentes charges (p. ex. variateur, prise, sortie de commutation, volet roulant, etc.) peuvent être regroupées de manière à ce que l'appel du scénario fasse prendre à chaque charge l'état de charge enregistré dans le scénario.
- Fonction automatique : une fonction automatique permet de commander la charge connectée localement (pas de liaison sans fil) via des programmes horaires. Selon le type d'appareil, il existe dans JUNG HOME d'autres fonctions automatiques comme la fonction hôtel, la fonction veilleuse, le programme vacances ou les seuils de commutation.
9 Réinitialiser l'appareil sur les réglages d'usine
Si l'appareil a déjà été ajouté à un projet via l'app JUNG HOME, la fonction « Supprimer l'appareil » permet de le supprimer de l'app et de rétablir en même temps les réglages d'usine.
Si l'app ne permet pas de réinitialiser l'appareil aux paramètres d'usine, réinitialiser l'appareil de la manière suivante :
Image 10: Réinitialisation sur le réglage d'usine
■ Couper puis activer la tension secteur.
La LED rouge est allumée, le test automatique est en cours.
■ Dans les 2 minutes qui suivent l'activation de la tension secteur, pousser le commutateur (5) de la position AUTO (milieu) vers la gauche OFF.
Au bout d'environ 20 secondes, la LED d'état clignote rapidement en rouge.
■ Dans les 10 secondes, pousser le commutateur (5) en position AUTO (milieu), puis de nouveau vers la gauche OFF avant de le replacer en position AUTO (milieu) (voir figure 10).
La LED d'état clignote plus lentement en rouge pendant env. 5 secondes, l'appareil a été réinitialisé aux réglages d'usine.
i Après la réinitialisation aux paramètres d'usine, l'appareil doit être supprimé de l'app JUNG HOME s'il n'a pas déjà été supprimé de l'app.
Réglages d'usine (sélection)
| Fonction Réglage | |
| Sensibilité des capteurs A et B 100% | |
| Angle de détection 180° | |
| Seuil de luminosité 150 Lux | |
| Temps de commutation (charge) 2 minutes |
10 Caractéristiques techniques
Température ambiante -5 ... +45 °C
Température de transport -25 ... +70 °C
Température de stockage -5 ... +45 °C
Humidité relative 20 ... 70 % (aucune condensation)
Degré de protection BT..17181.. IP20
Degré de protection BT..17181WU.. IP44
Précision de marche par mois ± 13 s
Réserve de marche min. 4 h
i L'heure est mise à jour à chaque connexion avec l'app
Angle de détection 180°
Hauteur de montage 1,10 m
Sensibilité 0, 25, 50, 75, 100%
Seuil de luminosité env. 5 ... 1000 lx (et mode jour)
Temps de commutation env. 1 s ... 240 min
Fréquence radio 2,402 ... 2,480 GHz
Puissance d'émission max. 10 mW, classe 1.5
Portée d'émission (dans un bâtiment) typ. 30 m
Cet appareil contient une batterie intégrée. Une fois son utilisation terminée, un appareil avec batterie doit être éliminé de façon respectueuse de
l'environnement. Ne pas jeter l'appareil avec les ordures ménagères. L'administration municipale fournit des informations sur l'élimination respectueuse de
l'environnement. Conformément aux prescriptions légales, l'utilisateur final est dans l'obligation de restituer la batterie.
11 Liste des fonctions et des paramètres
L'app JUNG HOME permet de configurer individuellement toutes les fonctions de l'appareil JUNG HOME et son comportement dans le projet Bluetooth Mesh en fonction de l'utilisation prévue.
Lors de la mise en service avec l'app, un ou plusieurs appareils sont créés dans l'app, en fonction du mécanisme système utilisé :
- Un appareil représentant l'enjoliveur capteur et comprenant ses fonctions et paramètres.
- Un appareil représentant le mécanisme système utilisé et son contrôle des charges avec toutes les fonctions et tous les paramètres correspondants. Avec un mécanisme système à 2 canaux, deux appareils sont créés. Aucun appareil supplémentaire n'est créé avec un mécanisme système de poste auxiliaire trifilaire.
Tous les appareils créés dans l'app JUNG HOME peuvent être utilisés indépendamment les uns des autres et réglés individuellement.
Réglages du détecteur de mouvement (enjoliveur / capteur) ⊙
| Paramètre Configurations possibles, réglage d'usine | Explication | |
| Saisie de la présence** | Arrêt, marcheRéglage d'usine : Arrêt | Lorsque la fonction est activée, l'appareil envoie un télégramme supplémentaire lorsque des mouvements sont détectés indépendamment de la luminosité. Ce télégramme n'a aucune influence sur l'état de commutation des charges connectées mais il est utilisé par la passerelle JUNG HOME pour déclencher des fonctions dans un autre système Smart Home. |
| Réglage de la détection, cap-teurs A et B | 0, 25, 50, 75, 100%Réglage d'usine : cap-teurs A et B 100 % | Réglable de façon graphique en 5 paliers pour chaque capteur A et B dans la vue détaillée des appareils. Pour la limitation du champ de détection, régler la sensibilité de la zone à désactiver sur 0 %. |
| Lieu d'utilisation | Intérieur, extérieurRéglage d'usine : intérieur | Effectuer ce réglage sur l'extérieur afin de continuer à réduire la sensibilité du cap-teur lorsque l'appareil est utilisé à l'extérieur ou dans des environnements soumis à des sources d'interférence. |
| Seuil de luminosité | 5 ... 1 000 lx et mode jourRéglage d'usine : 150 lx | Valeur de luminosité pour laquelle une charge est activée en cas de sous-dépassement et de détection d'un mouvement. Dans le réglage « Mode jour », l'appareil réagit à chaque mouvement, indépendamment de la luminosité. |
| Paramètre Configurations possibles, réglage d'usine | Explication |
| Temps de commutation (capteur)**0 s (Arrêt) ... 240 min,temps de commutation : arrêt, marcheRéglage d'usine : Arrêt,temps de commutation dynamique Arrêt | Ce paramètre est utilisé, par exemple,lorsque l'on souhaite utiliser le temps decommutation dynamique. Généralement,ce paramètre est sur « Arrêt » et le para-mètre « Temps de commutation(charge) » rattaché au contrôle descharges est utilisé. Le « Temps de com-mutation (capteur) » agit indépendam-ment du « Temps de commutation(charge) ». Si une durée > 0 secondesest réglée pour le « Temps de commuta-tion (capteur) », l'enjoliveur capteur com-mande la ou les charges qui y sontconnectées. Dans ce cas, le « Temps decommutation (charge) » doit être réglé sur0 secondes (Arrêt). Dans le cas contraire,le temps de commutation le plus court estutilisé.Temps de commutation dynamiqueMarche:L'appareil détermine automatiquement etdynamiquement un temps de commuta-tion à l'intérieur des limites prédéfinies àpartir des mouvements détectés. Letemps de commutation étant augmentéen cas de présence permanente ou réduiten cas d'absence permanente. Le tempsde commutation maximal correspond autemps de commutation réglé. Le tempsde commutation le plus court est de30 secondes. Pour les temps de commu-tation à partir de 5 minutes, la fonctionDétection de présence brève est en outreactivée. |
| Épreuve demarcheArrêt, Marche pendant5 minRéglage d'usine : Arrêt | Le test déambulatoire permet de tester sile champ de détection et la sensibilité descapteurs sont correctement réglés.Lorsque des mouvements sont détectés,la LED d'état s'allume en rouge et une si-gnalisation a lieu dans l'app JUNGHOME. L'éclairage connecté s'allume enfonction de la configuration actuelle. Lafonction se désactive automatiquementaprès 5 minutes environ. |
| Verrouillage de commande | Pas de blocage, blocage de la commandeRéglage d'usine : aucun verrouillage |
** Bientôt disponible via mise à jour : vous trouverez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME
Réglages du contrôle des charges (mécanisme système) ♂
** Bientôt disponible via mise à jour : vous trouverez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME
Réglages pour les fonctions automatiques ⏻
| Paramètre Configurations possibles,Réglage d'usine | Explications | |
| Programmes horaires | État de la charge, heure et jours de la semaine | En fonction du mécanisme système, l'état de la charge peut être modifié à des moments définis (jours de la semaine et heures). |
| Minuteur astro-nomique** | Arrêt, lever ou coucher du soleilRéglage d'usine : Arrêt | Le minuteur astronomique indique les heures de lever et de coucher du soleil au cours d'une année calendaire. En fonction du lieu, les états de charge peuvent être modifiés selon la position du soleil.Ainsi, par exemple, un éclairage extérieur s'allume au coucher du soleil et s'éteint au lever du soleil. |
| Minuteur astro-nomique** Dé-calage horaire | 0 (Arrêt) ... 120 minutes avant ou après le lever et le coucher du soleilRéglage d'usine : Arrêt | Les heures astronomiques restituent les heures de lever et de coucher du soleil pendant l'année calendaire.Si une programme horaire est souhaité le matin avant l'aube ou seulement en cas de luminosité totale, ce décalage permet de le réaliser avec « Lever du soleil ».Si l'on souhaite exécuter le programme horaire le soir avant le début du crépus-cule ou seulement lorsque l'obscurité est complète, il est possible de le réaliser avec le décalage « Coucher de soleil ».Décale le moment de l'excitation de la charge de la valeur réglée. |
| Minuteur astro-nomique** Zone limite | Arrêt, heure au plus tôt, heure au plus tard Ré-glage d'usine : arrêt | Pour limiter la plage de temps d'un minu-teur astronomique à un moment d'exécu-tion au plus tôt et/ou au plus tard.Par exemple, l'éclairage du jardin peutêtre éteint au plus tard à 21 heures,même si le soleil ne se couche qu'à 22 heures. |
| Définition du lieu d'utilisation** | Lieu géographique Le minuteur astronomique dans les appa-reils JUNG HOME nécessite la localisa-tion géographique du projet pour calculer l'heure de lever ou de coucher du soleil.Le calcul du minuteur astronomique pour l'endroit localisé s'effectue une fois par semaine. |
Les fonctions automatiques pour la sortie de charge 2 avec des appareils à plusieurs canaux sont bientôt disponibles via mise à jour (vous trouverez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME).
** Bientôt disponible via mise à jour : vous trouverez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME
Réglages supplémentaires pour les mécanismes de commutation ♀
| Paramètre Configurations possibles, réglage d'usine | Explication | |
| Temporisation d'activation | 0 s (Arrêt) ... 240 minRéglage d'usine : Arrêt | Enclenche la charge après une commande de mise en marche retardée de la valeur. Les commandes de mise en marche répétées pendant le délai en cours ne redémarrent pas le délai. Si la charge n'est pas encore activée du fait de la temporisation, alors qu'une commande de désactivation est émise, elle reste alors désactivée. |
| Temporisation de désactivation | 0 s (Arrêt) ... 240 minRéglage d'usine : Arrêt | Désactive la charge avec une temporisation correspondant à la valeur après une commande d'arrêt. Une commande d'arrêt pendant la temporisation en cours désactive immédiatement la charge. Si la charge n'est pas encore désactivée, du fait de la temporisation, alors qu'une commande d'activation est émise, elle reste alors activée. |
| Avertissement de coupure | Arrêt, marcheRéglage d'usine : Arrêt | Lorsque l'avertissement de coupure est activé, la lumière n'est pas éteinte immédiatement après expiration du « Temps de commutation (charge) ». Si la LED cli-gnote trois fois à intervalles de 10 secondes, cela indique une coupure imminente de l'éclairage. Le temps de commutation est ainsi prolongé d'env. 30 secondes. Si un enjoliveur capteur JUNG HOME connecté détecte un mouvement pendant l'avertissement de coupure, ou s'il est activé à nouveau par une commande de poste auxiliaire ou un enjoliveur de commande JUNG HOME connecté, le temps de commutation redémarre et l'éclairage reste allumé. |
| Temps de com-mutation (charge)Arrêt manuel pendant le temps de com-mutation | 0 s (Arrêt) ... 240 minRéglage d'usine : ArrêtArrêt, marcheRéglages d'usine : marche | Veille à ce que la charge ne reste pas allumée en permanence après une commande d'allumage, mais qu'elle soit éteinte après écoulement du temps de commutation réglé.Si, pendant le temps de commutation, un mouvement est détecté par un enjoliveur capteur JUNG HOME relié ou si la lumière est rallumée via une commande secondaire ou un enjoliveur de commande JUNG HOME relié, le temps de commutation est redémarré et la lumière reste allumée.L'arrêt prématuré de la charge pendant un temps de commutation en cours n'est possible que si le paramètre « Arrêt manuel pendant le temps de commutation » est réglé sur « Marche » ou si une fonction de blocage (ARRÊT permanent) est lancée.Si ce paramètre est réglé sur « Marche », il est possible de désactiver manuelle-ment la charge pendant un « Temps de commutation (charge) » en cours.Dans le cas d'un éclairage automatique de cage d'escalier commandé par des en-joliveurs de commande et/ou capteur JUNG HOME, ce paramètre doit être ré-glé sur « Arrêt » afin que la lumière ne puisse pas être éteinte par une deuxième personne. |
| Fonction de présentation** | Arrêt, marcheRéglage d'usine : Arrêt | La fonction de présentation est utilisée en combinaison avec un détecteur de pré-sence JUNG HOME relié. La fonction de présentation peut être activée ou désactivée via l'app ou un bouton-poussoir JUNG HOME relié.Lorsque la fonction de présentation est activée, la lumière s'éteint et empêche, pendant une durée de verrouillage défi-nie, que des mouvements détectés par un détecteur de présence JUNG HOME n'allument la lumière.Non seulement les signaux des capteurs des détecteurs de présence JUNG HOME, mais aussi les signaux des cap-teurs des détecteurs de mouvement JUNG HOME, les commandes d'activa-tion et de désactivation via des postes auxiliaires, la commande sans fil via l'app et d'autres appareils JUNG HOME redé-marrent le temps de verrouillage.Une fois le temps de verrouillage écoulé, la fonction de présentation s'arrête auto-matiquement. Il est également possible de désactiver manuellement la fonction de présentation. |
| Temps de ver-rouillage de la fonction de pré-sentation** | 3 ... 240 minRéglage d'usine : 3 min | Définit le temps de verrouillage pendant lequel la lumière reste éteinte lorsque la « fonction de présentation » est activée. Les signaux des capteurs des détecteurs de présence JUNG HOME et des détecteurs de mouvement JUNG HOME, les commandes d'activation et de désactiva-tion via des postes auxiliaires, la com-mande sans fil via l'app et d'autres appa-reils JUNG HOME redémarrent le temps de verrouillage. |
| Inverser sortie de commutation | Arrêt, marcheRéglage d'usine : Arrêt | Inverse la sortie de commutation de la fonction de contact à fermeture (marche = sortie de commutation fermée) à la fonc-tion de contact à ouverture (marche = sortie de commutation ouverte).Ce paramètre n'inverse que le comporte-ment de la sortie de charge. Cependant, ni les ordres de commutation des enjoli-veurs de commande ou des capteurs JUNG HOME, ni la représentation des états de commutation dans l'app ne sont pris en compte ce faisant. |
| Durée de répéti-tion de commu-tation mini-male** | 100 ms ... 10 sRéglage d'usine : 100 ms | L'augmentation de la valeur limite la vi-tesse de commutation de l'appareil, pour, par exemple, préserver la charge reliée. Une fois le délai paramétré écoulé, une nouvelle commutation peut intervenir. La dernière commande intervenant dans le délai de verrouillage est exécutée à retard-dement. Le délai de répétition de commu-tation repart à zéro après chaque com-mutation. |
| Comportement après retour de la tension sec-teur | Éteint, allumé, état pré-cédentRéglage d'usine : Arrêt | Comportement de la sortie de charge après le retour de la tension secteur.Remarque : ne pas utiliser le réglage « activé » en combinaison avec des consommateurs qui peuvent entraîner des dangers de mort ou des dommages matériels. |
| Fonction de blocage (guidage forcé)** | Désactivé, MARCHE permanente, ARRÊT permanent, pour une durée fixe MARCHE/AR-RÊTRéglage d'usine : désactivé | La fonction de blocage commute la sortie de charge sur l'état souhaité et la bloque contre toute commande par le capteur de mouvement, la commande de poste auxiliaire, les programmes horaires et la commande sans fil via l'app et d'autres appareils JUNG HOME. Le blocage est valable pour une durée réglable ou jusqu'à ce que la fonction de blocage soit à nouveau désactivée. |
** Bientôt disponible via mise à jour : vous trouverez des remarques concernant les mises à jour et les dates à retenir sous www.jung.de/JUNGHOME
Réglages supplémentaires pour les mécanismes de variation/mécanismes DALI ♀
| Paramètre Configurations possibles, réglage d'usine | Explication | |
| Temporisation d'activation | 0 s (Arrêt) ... 240 minRéglage d'usine : Arrêt | Enclenche la charge après une commande de mise en marche retardée de la valeur. Les commandes de mise en marche répétées pendant le délai en cours ne redémarrent pas le délai. Si la charge n'est pas encore activée du fait de la temporisation, alors qu'une commande de désactivation est émise, elle reste alors désactivée. |
| Temporisation de désactivation | 0 s (Arrêt) ... 240 minRéglage d'usine : Arrêt | Déclenche la charge après une commande d'arrêt retardée de la valeur. Une commande d'arrêt pendant le délai en cours déclenche immédiatement la charge. Si la charge n'est pas encore désactivée, du fait de la temporisation, alors qu'une commande d'activation est émise, elle reste alors activée. |
| Avertissement de coupure | Arrêt, marcheRéglage d'usine : Arrêt | Lorsque l'avertissement de coupure est activé, la lumière n'est pas éteinte immédiatement après expiration du temps de commutation (charge). L'éclairage est d'abord varié jusqu'à la luminosité minimale pendant une durée de 30 secondes. Le temps de commutation est ainsi prolongé d'env. 30 secondes. Si un enjoliveur capteur JUNG HOME connecté détecte un mouvement pendant l'avertissement de coupure, ou s'il est activé à nouveau par une commande de poste auxiliaire ou un enjoliveur de commande JUNG HOME connecté, le temps de commutation redémarre et l'éclairage s'allume à nouveau sur la luminosité d'activation. |
| Temps de commutation(charge)Arrêt manuel pendant le temps de com-mutation | 0 s (Arrêt) ... 240 minRéglage d'usine : ArrêtArrêt, marcheRéglages d'usine : marche | Veille à ce que la charge ne reste pas allumée en permanence après une commande d'allumage, mais qu'elle soit éteinte après écoulement du temps de commutation réglé.Si, pendant le temps de commutation, un mouvement est détecté par un enjoliveur capteur JUNG HOME relié ou si la lumière est rallumée via une commande secondaire ou un enjoliveur de commande JUNG HOME relié, le temps de commutation est redémarré et la lumière reste allumée.L'arrêt prématuré de la charge pendant un temps de commutation en cours n'est possible que si le paramètre « Arrêt manuel pendant le temps de commutation » est réglé sur « Marche » ou si une fonction de blocage (ARRÊT permanent) est lancée.Si ce paramètre est réglé sur « Marche », il est possible de désactiver manuelle-ment la charge pendant un « Temps de commutation (charge) » en cours.Dans le cas d'un éclairage automatique de cage d'escalier commandé par des en-joliveurs de commande et/ou capteur JUNG HOME, ce paramètre doit être ré-glé sur « Arrêt » afin que la lumière ne puisse pas être éteinte par une deuxième personne. |
| Fonction de présentation** | Arrêt, marcheRéglage d'usine : Arrêt | La fonction de présentation est utilisée en combinaison avec un détecteur de pré-sence JUNG HOME relié. La fonction de présentation peut être activée ou désactivée via l'app ou un bouton-poussoir JUNG HOME relié.Lorsque la fonction de présentation est activée, la lumière s'éteint et empêche, pendant une durée de verrouillage défi-nie, que des mouvements détectés par un détecteur de présence JUNG HOME n'allument la lumière.Non seulement les signaux des capteurs des détecteurs de présence JUNG HOME, mais aussi les signaux des cap-teurs des détecteurs de mouvement JUNG HOME, les commandes d'activa-tion et de désactivation via des postes auxiliaires, la commande sans fil via l'app et d'autres appareils JUNG HOME redé-marrent le temps de verrouillage.Une fois le temps de verrouillage écoulé, la fonction de présentation s'arrête auto-matiquement. Il est également possible de désactiver manuellement la fonction de présentation. |
| Temps de verrouillage de la fonction de présentation** | 3 ... 240 minRéglage d'usine : 3 min | Définit le temps de verrouillage pendant lequel la lumière reste éteinte lorsque la « fonction de présentation » est activée. Les signaux des capteurs des détecteurs de présence JUNG HOME et des détecteurs de mouvement JUNG HOME, les commandes d'activation et de désactivation via des postes auxiliaires, la commande sans fil via l'app et d'autres appareils JUNG HOME redémarrent le temps de verrouillage. |
| Plage de variation (Min-Max) | 0 ... 100 %Réglage d'usine : 5 ... 100% | Définit la plage de variation. La valeur de variation minimale dépend généralement de la lampe utilisée et doit être déterminée en effectuant des essais. |
| Luminosité d'activation | 5 ... 100% ou dernière valeurRéglage d'usine : 100 % | Avec la saisie d'une valeur, la lumière est allumée à la luminosité correspondante par une instruction d'activation.Dernière valeurLors de l'activation, la lumière est allumée à la dernière luminosité réglée. |
| Plage de températures de couleur (Min-Max) (unique-ment avec mécanisme DALI) | 2 000 ... 10 000 KRéglage d'usine : 2 700 ... 6 500 K | Définit la plage de températures de couleur pouvant être réglée. La valeur mini-male et la valeur maximale dépendent de la plage de températures de couleur de la lampe utilisée et peuvent être déterminées en consultant la fiche technique ou en effectuant des essais. |
| Température de couleur d'activation (unique-ment avec mécanisme DALI) | 2 000 ... 10 000 KRéglage d'usine : 2 700 K | Avec la saisie d'une valeur, la lumière est allumée à la température de couleur correspondante par une instruction d'activation.Dernière valeurLors de l'activation, la lumière est allumée à la dernière température de couleur réglée. |
| Variation chaude** (uniquement avec mécanisme DALI) | Arrêt, marcheRéglage d'usine : Arrêt | Lorsque cette fonction est activée, lors de la variation, la température de couleur change selon une courbe enregistrée. Lors de la variation ascendante, la température de couleur de la lumière est augmentée vers le blanc froid, et lors de la variation descendante, vers le blanc chaud. |
| Fonction Hôtel** | Arrêt, marcheRéglage d'usine : Arrêt | Cette fonction de confort permet par exemple d'éviter une obscurité totale dans des couloirs d'hôtels quand le temps de commutation est écoulé ou que la lumière est éteinte manuellement.Lorsque la fonction est activée, l'éclairage est commuté entre deux valeurs de luminosité, et non entre Marche/Arrêt. Lors de l'activation, la lumière est allumée à la luminosité d'activation, lors de la désactivation, elle passe à la luminosité de la fonction Hôtel. |
| Luminosité de la fonction Hôtel** | 5 ... 100%Réglage d'usine : 20 % | Définit la luminosité réduite sur laquelle la lumière passe lorsque la « Fonction Hôtel » est activée, quand le temps de commutation est écoulé ou quand la lumière est éteinte manuellement. L'indication en pourcentage se réfère à la luminosité maximale de la plage de variation. |
| Fonction Éclairage nocturne** | Arrêt, marcheRéglage d'usine : Arrêt | Cette fonction de confort pouvant être utilisée avec un programme horaire peut faire en sortie que l'éclairage dans le couloir ou la salle de bains soit allumé avec une luminosité plus faible pendant la nuit afin d'éviter d'être désagréablement aveuglé. Lorsque cette fonction est activée, l'instruction d'activation n'allume pas la lumière à la luminosité d'activation mais à la luminosité réglée dans la fonction Éclairage nocturne. |
| Luminosité de la fonction Éclairage nocturne** | 5 ... 100%Réglage d'usine : 20 % | Définit la luminosité d'activation réduite à laquelle la lumière est allumée lorsque la fonction Éclairage nocturne est activée.L'indication en pourcentage se réfère à la luminosité maximale de la plage de variation. |
| Comportement après retour de la tension secteur | Désactivé, Activé, État précédentRéglage d'usine : Désactivé | Comportement de la sortie de charge après le retour de la tension secteur. |
| Fonction de blocage (guidage forcé)** | Désactivé, MARCHE permanente, ARRÊT permanent, pour une durée fixe MARCHE/ARRÊTRéglage d'usine : désactivé | La fonction de blocage commute la sortie de charge sur l'état souhaité et la bloque contre toute commande par le capteur de mouvement, la commande de poste auxiliaire, les programmes horaires et la commande sans fil via l'app et d'autres appareils JUNG HOME. Le blocage est valable pour une durée réglable ou jusqu'à ce que la fonction de blocage soit à nouveau désactivée. |
12 Aide en cas de problème
L'appareil se met en marche
Cause 1 : la luminosité ambiante est supérieure au seuil de luminosité réglé.
Augmenter la valeur de luminosité du paramètre « Seuil de luminosité » avec l'app ou la régler sur le mode jour.
Cause 2 : l'appareil ne détecte aucun mouvement.
Vérifier l'absence d'obstacles dans le champ de détection.
Vérifier la sensibilité de tous les capteurs dans l'app et l'augmenter, si besoin est.
Activer tous les capteurs via l'app.
Contrôler le cache à monter.
Cause 3 : "ARRÊT pour une durée déterminée" ou "ARRÊT permanent" est activé.
Désactiver la fonction de blocage avec l'app.
Cause 4 : une temporisation d'activation empêchant l'activation a été réglée.
Vérifier le paramètre « Temporisation d'activation » dans l'app de l'appareil commandant la charge.
Cause 5 : la connexion entre le capteur de déplacement et la charge à commander a été supprimée.
Rétablir la connexion avec l'app, sur la vue détaillée du détecteur de mouvement.
L'appareil s'allume en l'absence de mouvement
Cause : sources de chaleur dans le champ de détection, l'appareil détecte sans arrêt des mouvements.
Éliminer les source de chaleur, si possible.
Diminuer la sensibilité via l'app.
Limiter le champ de détection à l'aide du cache à monter ou la désactivation de capteurs.
L'appareil s'allume et s'éteint sans arrêt en cas de mouvement
Cause : un temps de commutation trop court est réglé.
Vérifier le paramètre « Temps de commutation (capteur) » à l'enjoliveur capteur et le « Temps de commutation (charge) » de l'appareil commandant la charge dans l'app.
L'appareil s'éteint malgré le mouvement
Cause 1 : l'appareil ne détecte aucun mouvement.
Augmenter la sensibilité via l'app.
Cause 2 : le champ de détection est limité, car un capteur a été désactivé.
Activer tous les capteurs via l'app.
Cause 3 : le champ de détection est délimité par un cache à monter.
Contrôler le cache à monter.
Cause 4 : la lumière ambiante est suffisamment claire, le seuil de désactivation calculé automatiquement est dépassé.
Augmenter le seuil de luminosité avec l'app.
L'appareil ne s'éteint pas
Cause 1 : sources de chaleur dans le champ de détection, l'appareil détecte sans arrêt des mouvements.
Éliminer les source de chaleur, si possible.
Réduire la sensibilité via l'app, le cas échéant, régler le « Lieu d'utilisation » à l'extérieur.
Limiter le champ de détection à l'aide du cache à monter ou la désactivation de capteurs.
Cause 2 : MARCHE pour une durée déterminée ou MARCHE permanente est activée.
Désactiver la fonction de blocage avec l'app.
Cause 3 : le temps de commutation a été réglé sur 0 s (Arrêt), la charge reste donc activée en permanence.
Vérifier le paramètre « Temps de commutation (charge) » dans l'app de l'appareil commandant la charge.
Cause 4 : une temporisation de désactivation longue empêchant la désactivation a été réglée.
Vérifier le paramètre « Temporisation de désactivation » dans l'app de l'appareil commandant la charge.
13 Accessoires
Joint d'étanchéité Réf. 551WU
14 Conformité
La société Albrecht Jung GmbH & Co. KG déclare par la présente que le type d'installation radio, réf. BT..17181.. est conforme à la directive 2014/53/EU. La référence d'article complète figure sur l'appareil. La déclaration de conformité CE intégrale est disponible à l'adresse Internet suivante : www.jung.de/ce
15 Garantie
La garantie est octroyée dans le cadre des dispositions légales concernant le commerce spécialisé.
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
www.jung.de
