Ace XL CF MS Mk II - Trépied Sachtler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trépied avec tête fluide
Marque	Sachtler
Modèle	Ace XL CF MS Mk II
Matériau des jambes	Fibre de carbone
Hauteur maximale	Environ 170 cm
Hauteur minimale	Environ 60 cm
Longueur plié	Environ 80 cm
Poids total	Environ 3,5 kg
Charge utile maximale	8 kg
Type de tête	Fluide avec contrepoids
Niveaux de friction	3 niveaux (horizontal et vertical)
Système de mise à niveau	Niveau à bulle avec éclairage LED
Alimentation du niveau à bulle	Pile (type CR1220 ou similaire)
Verrouillage des jambes	Colliers à serrage rapide
Écarteur	Triangle réglable (bagues)
Plaque de caméra	Plaque coulissante avec vis 1/4" et 3/8"
Accessoires inclus	Vis de réserve, broche de caméra, poignée télescopique
Garantie	Sous conditions, enregistrement requis
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas ouvrir la tête
Pièces détachées et réparabilité	Réparation par Sachtler uniquement

FOIRE AUX QUESTIONS - Ace XL CF MS Mk II Sachtler

Comment installer la tête fluide sur le trépied ?

Desserrez la fixation à bol, placez la tête sur le trépied, utilisez le niveau à bulle pour mettre à niveau, puis serrez la fixation à bol. Appuyez sur le bouton pour éclairer le niveau si nécessaire.

Comment monter la caméra sur la tête ?

Verrouillez les freins horizontal et vertical. Desserrez la vis de la plaque de caméra, tirez la plaque vers l'arrière en appuyant sur le bouton rouge. Fixez la plaque à la caméra, puis insérez-la dans la plateforme et faites-la glisser vers l'avant jusqu'au clic. Serrez la vis pour fixer la caméra.

Comment régler l'équilibre de la caméra ?

Serrez le frein vertical, réglez la friction et le contrepoids sur 1. Desserrez le frein, tenez le manche et ajustez le contrepoids jusqu'à ce que la caméra reste en position. Basculez la tête avant/arrière pour engager le ressort.

Comment ajuster la friction ?

La tête dispose de 3 niveaux de friction. Tournez la roue crantée jusqu'au réglage souhaité, puis déplacez lentement la tête verticalement ou horizontalement pour enclencher la friction.

Comment remplacer la pile du niveau à bulle ?

Retirez la pile de son compartiment à l'aide d'une pincette. Insérez une nouvelle pile de type CR1220 et repositionnez le compartiment.

Comment plier et ranger le trépied ?

Desserrez les freins, réglez la friction au maximum, desserrez l'écarteur et réduisez la surface au sol. Maintenez la tête, desserrez tous les verrous, rentrez les jambes, serrez les verrous, puis clipsez les attaches de transport.

Quelles sont les précautions d'utilisation par vent fort ?

Fixez un poids au crochet central du trépied pour stabiliser l'ensemble en cas d'exposition au vent.

Comment nettoyer la tête fluide ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants. N'ouvrez jamais la tête vous-même; toute intervention annule la garantie.

La plaque de caméra ne glisse pas, que faire ?

Assurez-vous que le bouton de libération rouge est enfoncé et que la vis de serrage est complètement desserrée. Si nécessaire, dégagez les débris de la glissière.

Où puis-je trouver la notice complète ?

Téléchargez la notice PDF gratuitement sur le site notice-facile.com ou enregistrez votre produit sur le site de Sachtler.

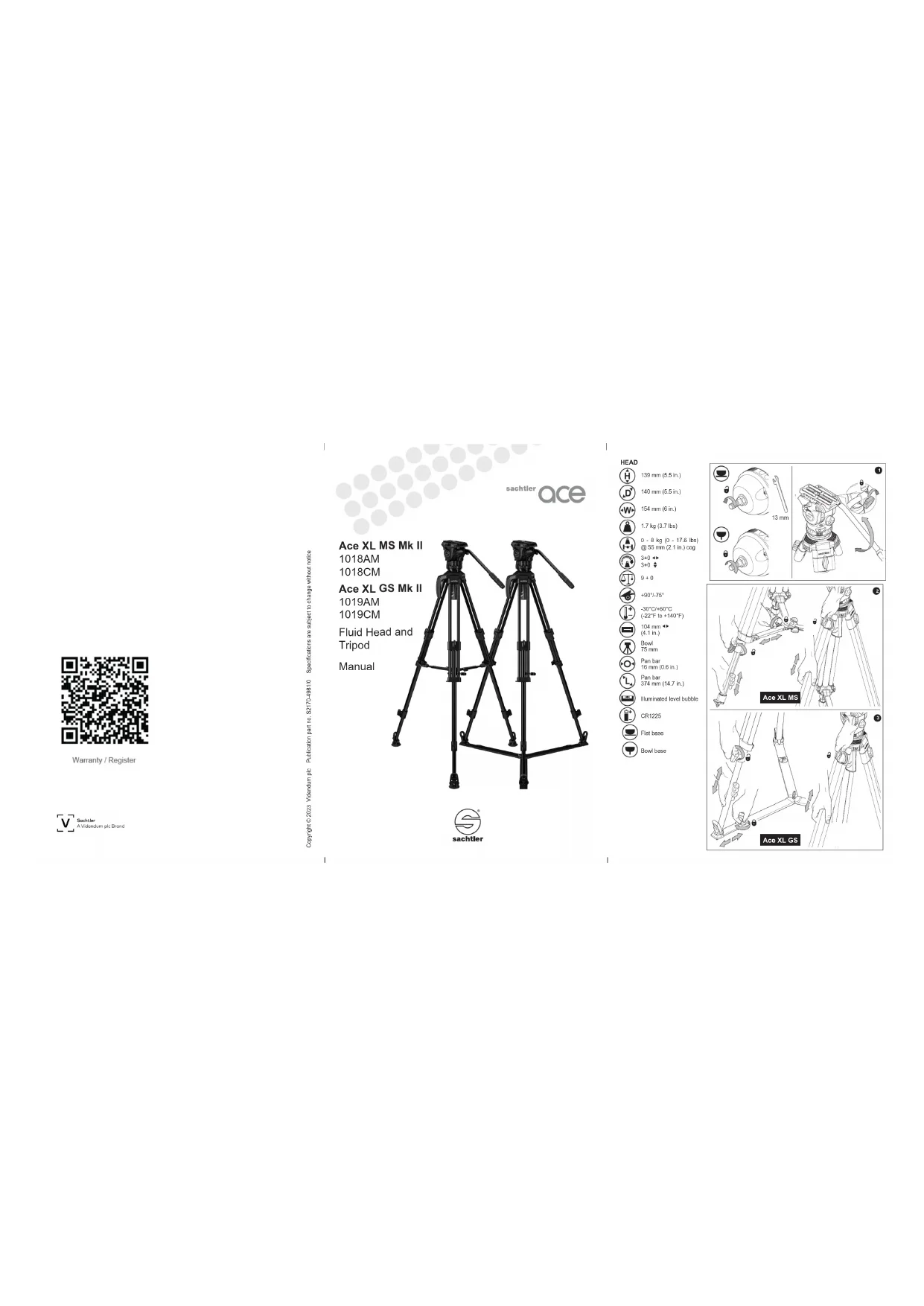

MODE D'EMPLOI Ace XL CF MS Mk II Sachtler

La garantie expira si (a) La têta fluide a été utilisée de manière impropre ou non conlonne aux caractéristiques techniques spécifiées.

(b) Le carier de la tête tuide a été ouvert par une personna non autorisée.

Sachlier sa réserve le droit de modifier la conception et les performances du produit au gross progrès techniques. Veuillez enregistrer votre produit sous www.sachlier.com pour bénéficier d'une période de garantie étanou.

PT

Ajustez la position du manche. Desserrez la molette du manche et ajustez l'angle de la poignée du manche. Serrez la molette du manche.

Ouverture du trépied

Maintenez la tête fluide avec une main. Desserrez les verrous de la partie inférieure des jambes et étendez ces dernières à la hauteur souhaitée.

Serrez les verrous des jambes.

Réglez la surface au sol du trépied en fonction de l'environnement de travail. Desserrez les verrous du triangle et ajustez à la longueur souhaitée. Serrez les verrous du triangle.

Serrez les verrous des jambes.

REMARQUE : En cas d'exposition au vent, fixez un

INSTALLATION DE LA TÊTE FLUIDE

Mise à niveau 4

Desserrez la fixation à bol. Procédez à la mise à niveau de la tête fluide à l'aide du niveau à bulle. Appuyez sur le bouton pour éclairer le niveau à bulle si nécessaire.

Serrez la fixation à bol.

Montage de la caméra 5 6 7

Verrouillez les freins horizontal et vertical.

Desserrez la vis de serrage de la plaque de caméra. Tirez la plaque de caméra vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge.

Fixez la plaque à la caméra à l'aide des vis et de la broche de caméra fournies. Des vis de caméra de réserve peuvent être stockées sous la plate-forme.

REMARQUE : certains appareils, par exemple les appareils photo reflex numériques, ne requièrent pas l'utilisation de l'attache. Retirez la vis 1/4" pour libérer la plaque de fixation.

Maintenez la caméra avec une main. Insérez la plaque de caméra à l'arrière de la plateforme.

Faites-la glisser vers l'avant jusqu'à ce que le bouton de verrouillage fixe la plaque sur la plate-forme.

Positionnez le centre de gravité de la caméra sur l'axe de la tête fluide. Serrez la vis pour fixer la caméra.

ATTENTION ! Tenez le manche pour éviter toute chule de la caméra.

Serrez le frein vertical. Réglez la friction verticale et le contrepoids sur 1.

Desserrez le frein vertical. En tenant le manche, ajustez le réglage du contrepoids de manière à ce que la caméra reste en position sans avoir à la tenir.

Ajustez le contrepoids : basculez la tête fluide vers l'avant puis l'arrière en passant par la position horizontale pour engager le ressort dans le cran choisi.

REMARQUE : si la caméra ne reste pas en position sans être tenue, serrez le frein vertical et ajustez la position de la caméra. Si la caméra tombe vers l'avant, positionnez-la de nouveau à l'arrière de la tête. Si la caméra tombe vers l'arrière, positionnez-la de nouveau à l'avant de la tête.

Réglage de la friction 10

La tête fluide disposo de 3 niveaux de friction horizontalement et verticalement. La friction est désactivée lorsque le réglage est défini sur 0. Pour ajuster la friction, faites pivoter la roue crantée jusqu'à l'obtention du réglage souhaité, puis déplacez lentement la tête fluide verticalement ou horizontalement, jusqu'à ce que le mécanisme de friction s'enclenche.

Freins

Pour éviter que la tête fluide ne bouge, serrez les freins vertical et horizontal. N'utilisez pas les freins pour ajuster la friction.

RETRAIT DE LA CAMÉRA

Serrez les freins. Desserrez la vis de fixation de la plaque de caméra. Appuyez sur le bouton de libération de la plaque de caméra tout en faisant glisser la caméra vers l'arrière de la tête.

Desserrez les freins vertical et horizontal et réglez l'équilibre et la friction au maximum.

Ajustez la position de la poignée du manche.

Desserrez les verrous du triangle et réduisez la surface au sol du trépied en tirant la bague du triangle verticalement.

Maintenez la tête fluide avec une main. Desserrez tous les verrous de jambes des niveaux supérieur et inférieur. Rentrez les jambes du trépied avec précaution.

Serrez les verrous et fermez le trépied.

Clipsez les deux attaches sur les tubes des jambes pour éviter que le trépied ne s'ouvre lors de son transport ou de son stockage.

REEMPLACEMENT DE LA PILE 12

Pour remplacer la pile, retirez la pile de son compartiment (à l'aide de pincelles).

Insérez la nouvelle pile et repositionnez le compartiment.

AJUSTE DEL TRÍPODE 1 2 3
