| Type de produit | Trépied avec tête fluide |
| Marque | Sachtler |
| Modèle | Ace M MS Mk II |
| Matériau | Aluminium |
| Niveau à bulle | Oui |
| Plaque coulissante | Oui, avec vis 1/4" et broche de sécurité |
| Contrepoids | Réglable, 5 positions |
| Friction | 3 crans, horizontale et verticale |
| Freins | Horizontal et vertical |
| Pieds | Caoutchouc et pointes interchangeables |
| Manche d'orientation | Orientation ajustable |
| Triangle (spreader) | Ajustable |
| Anneau d'amimage | Oui, pour stabilisation par poids (max 5 kg) |
| Vis de bol | Oui, pour mise à niveau |
| Stockage des vis | Sous le plateau |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas ouvrir la tête fluide. |
| Sécurité | Ne pas utiliser les freins pour augmenter la friction. S'assurer que les pieds en caoutchouc sont complètement engagés sur sol dur. |
| Pièces détachées et réparabilité | Réparation par un technicien agréé Sachtler. Pièces disponibles sur demande. |
| Garantie | Enregistrement sur www.sachtler.com pour garantie étendue |
FOIRE AUX QUESTIONS - Ace M MS Mk II Sachtler
Questions des utilisateurs sur Ace M MS Mk II Sachtler
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trépied au format PDF gratuitement ! Retrouvez votre notice Ace M MS Mk II - Sachtler et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ace M MS Mk II de la marque Sachtler.

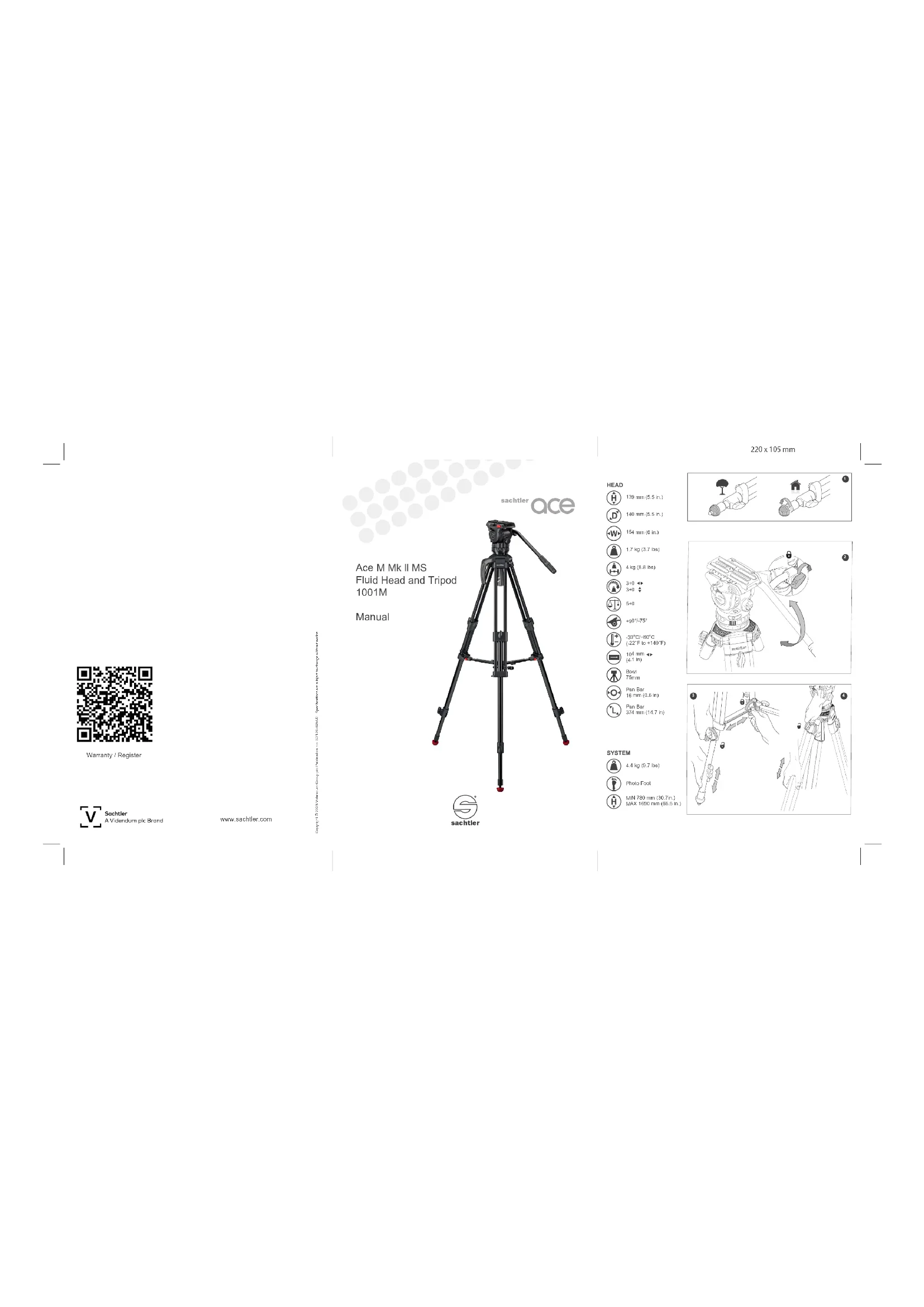

MODE D'EMPLOI Ace M MS Mk II Sachtler
(a) La tête fluide a été utilisée de manière impropre ou non conforme aux caractéristiques techniques spécifiées.
(b) Le carter de la tête fluide a été ouvert par une personne non autorisée.
Sachtier se réserve le droit de modifier la conception et les performances du produit au gré des progrès techniques. Veuillez enregistrer votre produit sous www.sachtier.com pour bénéficier d'une période de garantie étendue.
ES
Choisissiez le pied de trépied le mieux adapté à votre environnement de prise de vue.
(a) Utilisez les pieds en caoutchouc pour les tournages en extérieur sur des revêtements de sol durs. Faites tourmer chacun des pieds en caoutchouc complètement dans le sens inverse des aiguilles d'une montre.
ATTENTION ! Les pieds en caoutchouc doivent être complètement engagés pour éviler d'endommager le revêlement de sol dur. Le trépied risque de glisser sur le revêtement de sol dur si les pieds en caoutchouc ne sont pas complètement engagés.
(b) Utilisez les pieds à pointe pour les tournages en extérieur. Faites tourner chaque pied en cacutchouc complètement dans le sens des aiguilles d'une montre.
Ajustez la position du manche d'orientation. Desserrez le dispositif de serrage du manche d'orientation et ajustez l'angle de la poignée du manche d'orientation. Serrez le dispositif de serrage du manche d'orientation. Déployez le trépied.
Tenez la tête fluide d'une main. Desarrez les verrous des jambes au niveau intérieur du trépied et déployez les jambes à la hauteur voulue. Serrez les verrous des jambes.
Ajustez la surface au sol du trépied en fonction de l'environnement de prise de vue. Desserrez les verrous du triangle et ajustez à la longueur requise. Serrez les dispositifs de serrage du triangle.
Desserrez les verrous des jambes au niveau supérieur du trépied et déployez les jambes à la hauteur voulue. Serrez les verrous des jambes.
REMARQUE: Par temps venteux, attachez un poids (. 5 kg/11 lbs max.) à l'anneau d'amimage du trépied pour stabiliser le trépied.
INSTALLATION DE LA TÊTE FLUIDE
Mise à niveau 5
Desserrez la vis de bol. Mettez la tête fluide à niveau à l'aide du niveau à bulle. Serrez la vis de bol.
6 7 8
Verrouillez les freins de déplacement horizontal et vertical.
Desserrez la vis de serrage de la plaque coulissante. Tirez la plaque coulissante vers l'arrière de la tête fluide tout en appuyant sur le bouton de déblocage rouge
Fixez la plaque coulissante sur la caméra à l'aide des vis et de la broche fourmies. Les vis de caméra de rechange peuvent être stockées sous le plateau.
REMARQUE : certains appareils, par exemple les appareils photo reflex numériques, ne requierent pas l'utilisation de l'attache. Retirez la vis 1/4" pour libérer la plaque de fixation.
Tenez la caméra d'une main. Insérez la plaque coulissante par le haut à l'arrière du plateau. Faites glisser vers l'avant jusqu'à ce que le bouton de blocage fixe la plaque coulissante sur le plateau.
Positionnez la caméra C à G selon l'axe de la tête fluide. Serrez la vis de serrage pour bien fixer la caméra.
Réglage de l'équilibrage 9 10
ATTENTION ! Tenez le manche d'orientation pour éviter que la caméra ne tombe.
Verrouillez le frein de déplacement vertical. Réglez la friction verticale et l'équilibrage à 0.
Dévermouillez le frein de déplacement vertical. Tenez le manche d'orientation, ajustez le réglage de l'équilibrage jusqu'à ce que la caméra reste en position sans quelle ne soit tenue à la main. Ajustez le contrepoids : basculez la tête fluide vers l'avant puis l'arrière en passant par la position horizontale pour engager le ressort dans le cran choisi.
REMARQUE: Si la caméra ne reste pas en position sans qu'elle ne soit tenue à la main, verrouillez le trein de déplacement vertical et ajustez la position de la caméra. Si la caméra tombe en avant, repositionnez la caméra vers l'arrière de la tête. Si la caméra tombe en arrière, repositionnez la caméra vers l'avant de la tête.
Réglage de la friction
La tête fluide est dotée de 3 crans de réglage de la friction horizontalement et verticalement. Le réglage de la friction est désactivé lorsqu'il est réglé sur 0. Pour ajuster la friction, faites pivoter la roue crantée jusqu'à l'obtention du réglage souhaité, puis déplacez lentement la tête fluide verticalement ou horizontalement, jusqu'à ce que le mécanisme de friction s'enclenche.
Freins
Pour empêcher la tête fluide de bouger, verrouillez les freins de déplacement vertical et horizontal. N'utilisez pas les freins pour accroître la friction.
RETRAIT DE LA CAMÉRA
Verrouillez les freins. Desserrez la vis de serrage de la plaque coulissante. Appuyez sur le bouton de déblocage de la plaque coulissante tout en faisant glisser la caméra vers l'arrière de la tête.
TRANSPORT ET ENTREPOSAGE
Déverrouilliez les freins de déplacement vertical et horizontal, réglez l'équilibrage et la friction sur le maximum.
Ajustez la position de la poignée du manche d'orientation.
Desserrez les verrous du triangle et réduisez la surface au sol du trépied en tirant verticalement l'anneau du triangle.
Tereziale tulede un main Dessareztousles verrous des jambes du trépied aux niveaux supérieur et inférieur. Repliez prudemment les jambes du trépied. Serrez les verrous des jambes et repliez le trépied.
