Ace XL AL MS Mk II - Trépied Sachtler - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Ace XL AL MS Mk II Sachtler au format PDF.
| Type de produit | Trépied avec tête fluide |
| Marque | Sachtler |
| Modèle | Ace XL AL MS Mk II |
| Matériau des jambes | Aluminium |
| Hauteur maximale | Environ 170 cm |
| Hauteur minimale | Environ 40 cm (jambes repliées) |
| Capacité de charge | Jusqu'à 6 kg |
| Poids du trépied | Environ 3,5 kg |
| Type de vérin | Vérin à poussière et liquide (fluide) |
| Niveaux de friction | 3 niveaux (horizontal et vertical) |
| Contrepoids | Réglable par ressort |
| Niveau à bulle | Intégré avec éclairage LED |
| Alimentation du niveau à bulle | Pile bouton CR2032 |
| Fixation de la caméra | Plaque coulissante avec vis 1/4" et broche |
| Type de bol | Bol 100 mm |
| Diamètre des jambes | 3 sections |
| Écarteur | Triangle réglable (sans verrouillage de jambes supérieur) |
| Poignée | Manche télescopique avec molette de réglage d'angle |
| Garantie | 2 ans (sous réserve d'enregistrement) |
| Utilisation recommandée | DSLR, caméras légères, reportage |
| Entretien | Nettoyer avec un chiffon sec |
| Réparabilité | Pièces détachées disponibles via Sachtler |
FOIRE AUX QUESTIONS - Ace XL AL MS Mk II Sachtler
Questions des utilisateurs sur Ace XL AL MS Mk II Sachtler
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trépied au format PDF gratuitement ! Retrouvez votre notice Ace XL AL MS Mk II - Sachtler et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ace XL AL MS Mk II de la marque Sachtler.

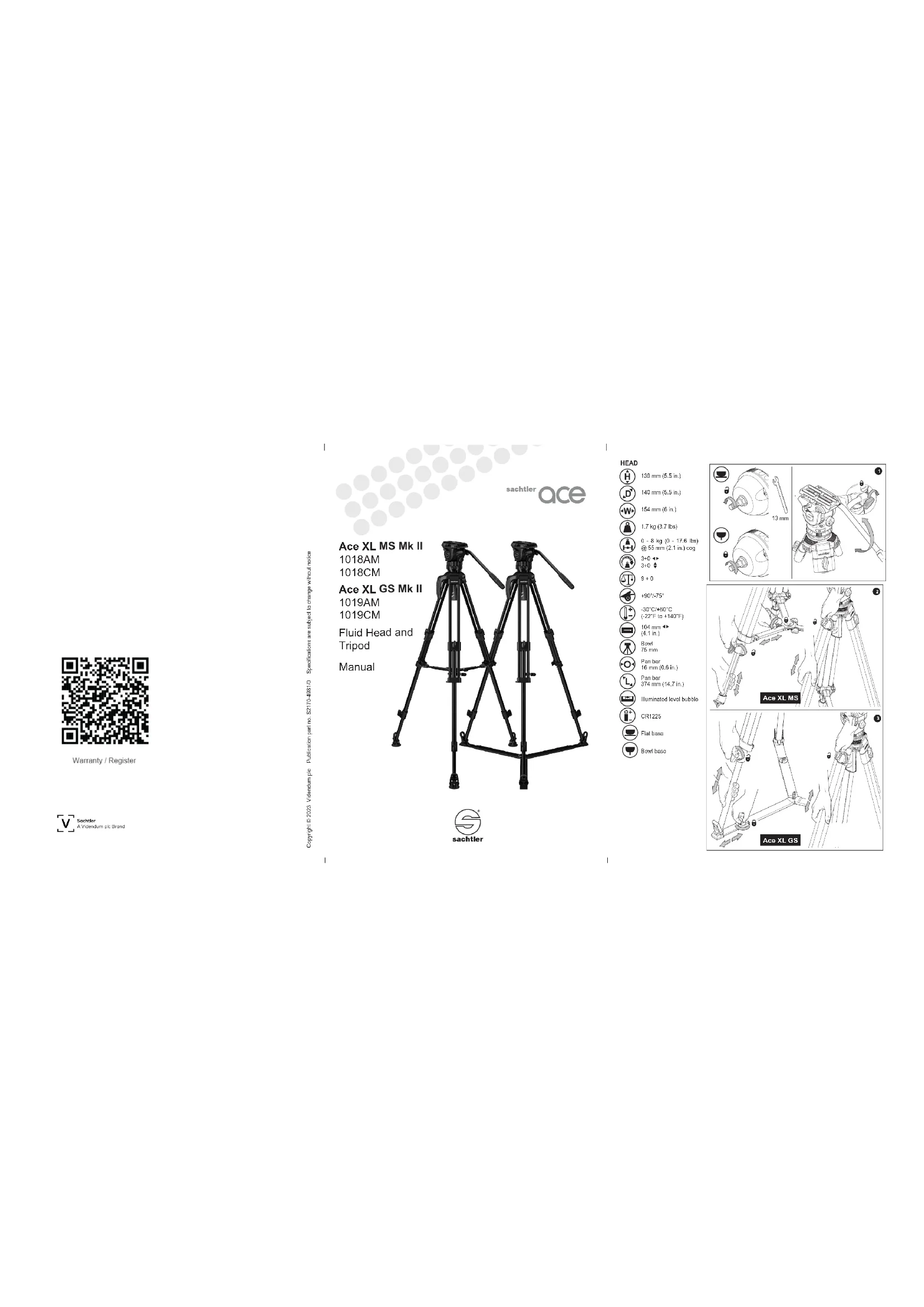

MODE D'EMPLOI Ace XL AL MS Mk II Sachtler
Le garantie expira si (a) Le tête fluide a été utilisée de manière impropre ou non conforme aux caractéristiques techniques spécifiées. (b) Le carier de la tête fluide a été ouvert par une personne non autorisée. Sachlier sa réserve le droit de modifier la conception et les performances du produit au grès des progrès techniques. Veuillez enregistrer votre produit sous www.sachlier.com pour bénéficier d'une période de garantie identique.
PT
Ajustez la position du manche. Desserrez la molette du manche et ajustez l'angle de la poignée du manche. Serrez la molette du manche.
Ouverture du trépied
Maintenez la tête fluide avec une main. Desserrez les verrous de la partie inférieure des jambes et étendez ces dernières à la hauteur souhaitée.
Serrez les verrous des jambes.
Réglez la surface au sol du trépied en fonction de l'environnement de travail. Desserrez les verrous du triangle et ajustez à la longueur souhaitée. Serrez les verrous du triangle.
Serrez les verrous des jambes.
REMARQUE : En cas d'exposition au vent, fixez un
INSTALLATION DE LA TÊTE FLUIDE
Mise à niveau 4
Desserrez la fixation à bol. Procédez à la mise à niveau de la tête fluide à l'aide du niveau à bulle. Appuyez sur le bouton pour éclairer le niveau à bulle si nécessaire.
Serrez la fixation à bol.
Montage de la caméra 5 6 7
Verrouillez les freins horizontal et vertical.
Desserrez la vis de serrage de la plaque de caméra. Tirez la plaque de caméra vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge.
Fixez la plaque à la caméra à l'aide des vis et de la broche de caméra fournies. Des vis de caméra de réserve peuvent être stockées sous la plate-forme.
REMARQUE : certains appareils, par exemple les appareils photo reflex numériques, ne requièrent pas l'utilisation de l'attache. Retirez la vis 1/4" pour libérer la plaque de fixation.
Maintenez la caméra avec une main. Insérez la plaque de caméra à l'arrière de la plateforme.
Faites-la glisser vers l'avant jusqu'à ce que le bouton de verrouillage fixe la plaque sur la plate-forme.
Positionnez le centre de gravité de la caméra sur l'axe de la tête fluide. Serrez la vis pour fixer la caméra.
ATTENTION ! Tenez le manche pour éviter toute chule de la caméra.
Serrez le frein vertical. Réglez la friction verticale et le contrepoids sur 1.
Desserrez le frein vertical. En tenant le manche, ajustez le réglage du contrepoids de manière à ce que la caméra reste en position sans avoir à la tenir.
Ajustez le contrepoids : basculez la tête fluide vers l'avant puis l'arrière en passant par la position horizontale pour engager le ressort dans le cran choisi.
REMARQUE : si la caméra ne reste pas en position sans être tenue, serrez le frein vertical et ajustez la position de la caméra. Si la caméra tombe vers l'avant, positionnez-la de nouveau à l'arrière de la tête. Si la caméra tombe vers l'arrière, positionnez-la de nouveau à l'avant de la tête.
Réglage de la friction 10
La tête fluide disposo de 3 niveaux de friction horizontalement et verticalement. La friction est désactivée lorsque le réglage est défini sur 0. Pour ajuster la friction, faites pivoter la roue crantée jusqu'à l'obtention du réglage souhaité, puis déplacez lentement la tête fluide verticalement ou horizontalement, jusqu'à ce que le mécanisme de friction s'enclenche.
Freins
Pour éviter que la tête fluide ne bouge, serrez les freins vertical et horizontal. N'utilisez pas les freins pour ajuster la friction.
RETRAIT DE LA CAMÉRA
Serrez les freins. Desserrez la vis de fixation de la plaque de caméra. Appuyez sur le bouton de libération de la plaque de caméra tout en faisant glisser la caméra vers l'arrière de la tête.
Desserrez les freins vertical et horizontal et réglez l'équilibre et la friction au maximum.
Ajustez la position de la poignée du manche.
Desserrez les verrous du triangle et réduisez la surface au sol du trépied en tirant la bague du triangle verticalement.
Maintenez la tête fluide avec une main. Desserrez tous les verrous de jambes des niveaux supérieur et inférieur. Rentrez les jambes du trépied avec précaution.
Serrez les verrous et fermez le trépied.
Clipsez les deux attaches sur les tubes des jambes pour éviter que le trépied ne s'ouvre lors de son transport ou de son stockage.
REEMPLACEMENT DE LA PILE 12
Pour remplacer la pile, retirez la pile de son compartiment (à l'aide de pincelles).
Insérez la nouvelle pile et repositionnez le compartiment.
