Type de produit	Trépied avec tête fluide
Marque	Sachtler
Modèle	Ace XL CF GS Mk II
Matériau des jambes	Carbone (CF)
Nombre de sections de jambes	3
Type de verrouillage des jambes	Verrous à levier
Triangle d'écartement	Réglable avec verrous
Fixation de la tête	À bol
Type de tête	Tête fluide avec contrepoids réglable
Réglage du contrepoids	5 crans (estimation)
Niveaux de friction	3 (horizontal et vertical)
Freins	Horizontal et vertical
Niveau à bulle	Intégré avec éclairage LED
Alimentation de l'éclairage	Pile (type non spécifié)
Plaque de caméra	Coulissante avec verrouillage et bouton de libération
Vis de montage	1/4" et 3/8" (stockage sous la plateforme)
Poignée du manche	Réglable en angle
Attaches de transport	Clips pour maintenir le trépied fermé
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas ouvrir la tête fluide ; tenir la caméra lors des réglages
Garantie	Enregistrement sur www.sachtler.com requis

FOIRE AUX QUESTIONS - Ace XL CF GS Mk II Sachtler

Comment monter la caméra sur la tête fluide ?

Verrouillez les freins horizontal et vertical. Desserrez la vis de la plaque de caméra, puis tirez la plaque vers l'arrière en appuyant sur le bouton de libération rouge. Fixez la plaque à la caméra à l'aide des vis fournies. Insérez la plaque à l'arrière de la plateforme et faites-la glisser vers l'avant jusqu'au clic de verrouillage. Serrez la vis pour fixer la caméra.

Comment régler le contrepoids pour équilibrer la caméra ?

Serrez le frein vertical, réglez la friction verticale et le contrepoids sur 1. Desserrez le frein vertical, puis ajustez le réglage du contrepoids en inclinant la tête fluide vers l'avant et l'arrière jusqu'à ce que la caméra reste en position. Le ressort s'engage dans le cran choisi.

Comment utiliser le niveau à bulle et son éclairage ?

Desserrez la fixation à bol, puis utilisez le niveau à bulle pour mettre la tête à niveau. Appuyez sur le bouton pour allumer l'éclairage du niveau si nécessaire. Serrez ensuite la fixation à bol.

Comment ajuster la friction de la tête fluide ?

La tête dispose de 3 niveaux de friction en horizontal et vertical. Tournez la roue crantée jusqu'au réglage souhaité, puis déplacez lentement la tête pour enclencher le mécanisme de friction. La friction est désactivée sur 0.

Comment ouvrir et régler le trépied ?

Maintenez la tête fluide d'une main, desserrez les verrous de jambes inférieurs et étendez les jambes à la hauteur souhaitée. Serrez les verrous. Réglez ensuite le triangle d'écartement en desserrant ses verrous, ajustez la longueur, puis resserrez.

Comment retirer la caméra de la tête fluide ?

Serrez les freins, desserrez la vis de la plaque de caméra, appuyez sur le bouton de libération et faites glisser la caméra vers l'arrière. Ensuite, desserrez les freins et réglez l'équilibre et la friction au maximum pour le transport.

Comment replier et transporter le trépied ?

Desserrez les verrous du triangle et réduisez la surface au sol en tirant la bague verticalement. Maintenez la tête fluide, desserrez tous les verrous de jambes, rentrez les jambes avec précaution, puis serrez les verrous. Fermez le trépied et clipsez les deux attaches sur les tubes des jambes.

Comment remplacer la pile du niveau à bulle ?

Retirez la pile de son compartiment à l'aide de pincettes. Insérez une nouvelle pile et repositionnez le compartiment. Le type de pile n'est pas spécifié dans la notice.

Comment régler la position de la poignée du manche ?

Desserrez la molette du manche, ajustez l'angle de la poignée à la position souhaitée, puis resserrez la molette.

Que faire si la caméra ne reste pas en position après réglage du contrepoids ?

Si la caméra tombe vers l'avant, déplacez-la plus vers l'arrière de la tête. Si elle tombe vers l'arrière, déplacez-la vers l'avant. Vous pouvez aussi serrer le frein vertical et ajuster la position de la caméra avant de réessayer.

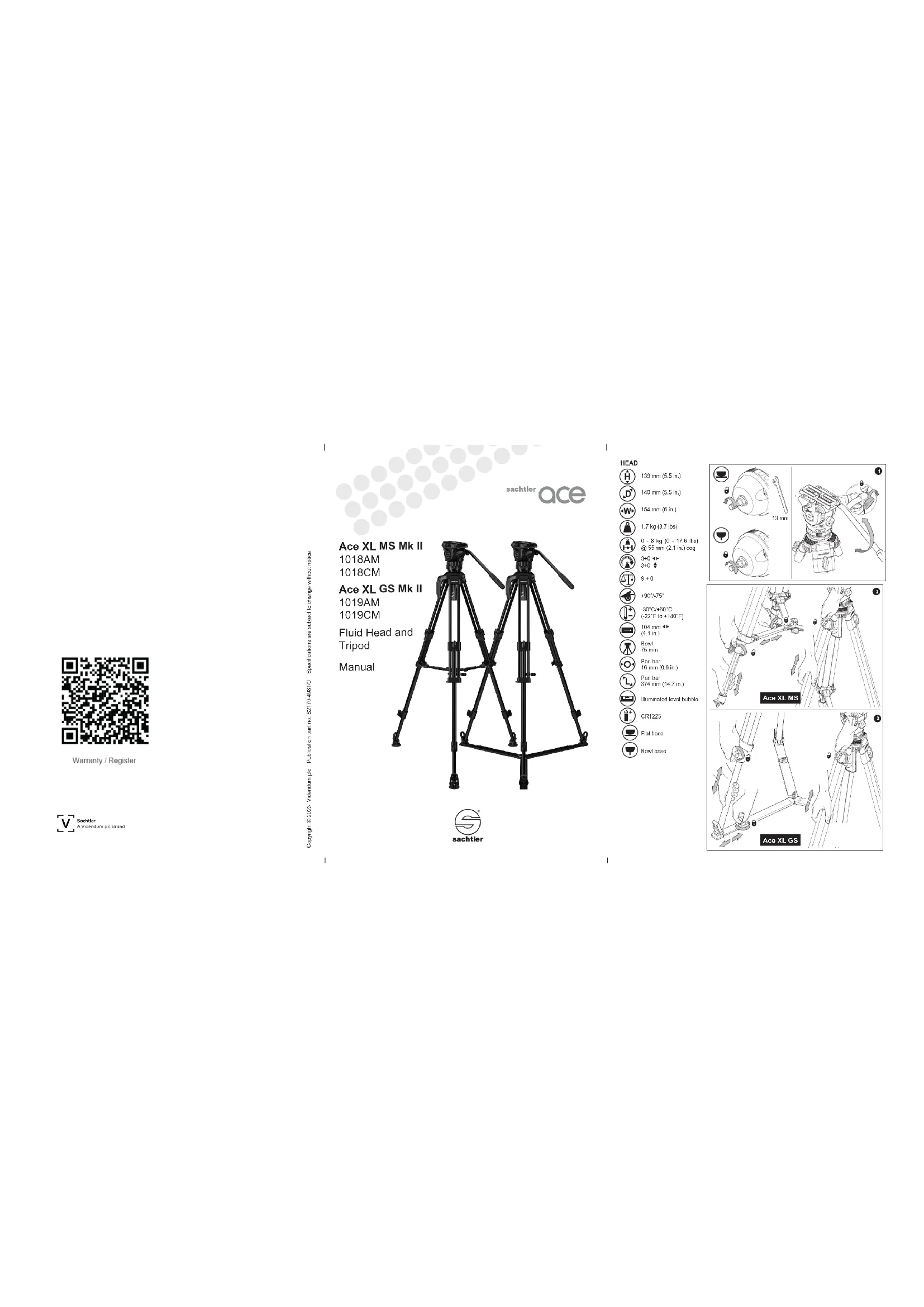

MODE D'EMPLOI Ace XL CF GS Mk II Sachtler

Le garantie expira si (a) Le tête fluide a été utilisée de manière impropre ou non conforme aux caractéristiques techniques spécifiées. (b) Le carier de la tête fluide a été ouvert par une personne non autorisée. Sachlier sa réserve le droit de modifier la conception et les performances du produit au grès des progrès techniques. Veuillez enregistrer votre produit sous www.sachlier.com pour bénéficier d'une période de garantie identique.

PT

Ajustez la position du manche. Desserrez la molette du manche et ajustez l'angle de la poignée du manche. Serrez la molette du manche.

Ouverture du trépied

Maintenez la tête fluide avec une main. Desserrez les verrous de la partie inférieure des jambes et étendez ces dernières à la hauteur souhaitée.

Serrez les verrous des jambes.

Réglez la surface au sol du trépied en fonction de l'environnement de travail. Desserrez les verrous du triangle et ajustez à la longueur souhaitée. Serrez les verrous du triangle.

Serrez les verrous des jambes.

REMARQUE : En cas d'exposition au vent, fixez un

INSTALLATION DE LA TÊTE FLUIDE

Mise à niveau 4

Desserrez la fixation à bol. Procédez à la mise à niveau de la tête fluide à l'aide du niveau à bulle. Appuyez sur le bouton pour éclairer le niveau à bulle si nécessaire.

Serrez la fixation à bol.

Montage de la caméra 5 6 7

Verrouillez les freins horizontal et vertical.

Desserrez la vis de serrage de la plaque de caméra. Tirez la plaque de caméra vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge.

Fixez la plaque à la caméra à l'aide des vis et de la broche de caméra fournies. Des vis de caméra de réserve peuvent être stockées sous la plate-forme.

REMARQUE : certains appareils, par exemple les appareils photo reflex numériques, ne requièrent pas l'utilisation de l'attache. Retirez la vis 1/4" pour libérer la plaque de fixation.

Maintenez la caméra avec une main. Insérez la plaque de caméra à l'arrière de la plateforme.

Faites-la glisser vers l'avant jusqu'à ce que le bouton de verrouillage fixe la plaque sur la plate-forme.

Positionnez le centre de gravité de la caméra sur l'axe de la tête fluide. Serrez la vis pour fixer la caméra.

ATTENTION ! Tenez le manche pour éviter toute chule de la caméra.

Serrez le frein vertical. Réglez la friction verticale et le contrepoids sur 1.

Desserrez le frein vertical. En tenant le manche, ajustez le réglage du contrepoids de manière à ce que la caméra reste en position sans avoir à la tenir.

Ajustez le contrepoids : basculez la tête fluide vers l'avant puis l'arrière en passant par la position horizontale pour engager le ressort dans le cran choisi.

REMARQUE : si la caméra ne reste pas en position sans être tenue, serrez le frein vertical et ajustez la position de la caméra. Si la caméra tombe vers l'avant, positionnez-la de nouveau à l'arrière de la tête. Si la caméra tombe vers l'arrière, positionnez-la de nouveau à l'avant de la tête.

Réglage de la friction 10

La tête fluide disposo de 3 niveaux de friction horizontalement et verticalement. La friction est désactivée lorsque le réglage est défini sur 0. Pour ajuster la friction, faites pivoter la roue crantée jusqu'à l'obtention du réglage souhaité, puis déplacez lentement la tête fluide verticalement ou horizontalement, jusqu'à ce que le mécanisme de friction s'enclenche.

Freins

Pour éviter que la tête fluide ne bouge, serrez les freins vertical et horizontal. N'utilisez pas les freins pour ajuster la friction.

RETRAIT DE LA CAMÉRA

Serrez les freins. Desserrez la vis de fixation de la plaque de caméra. Appuyez sur le bouton de libération de la plaque de caméra tout en faisant glisser la caméra vers l'arrière de la tête.

Desserrez les freins vertical et horizontal et réglez l'équilibre et la friction au maximum.

Ajustez la position de la poignée du manche.

Desserrez les verrous du triangle et réduisez la surface au sol du trépied en tirant la bague du triangle verticalement.

Maintenez la tête fluide avec une main. Desserrez tous les verrous de jambes des niveaux supérieur et inférieur. Rentrez les jambes du trépied avec précaution.

Serrez les verrous et fermez le trépied.

Clipsez les deux attaches sur les tubes des jambes pour éviter que le trépied ne s'ouvre lors de son transport ou de son stockage.

REEMPLACEMENT DE LA PILE 12

Pour remplacer la pile, retirez la pile de son compartiment (à l'aide de pincelles).

Insérez la nouvelle pile et repositionnez le compartiment.
