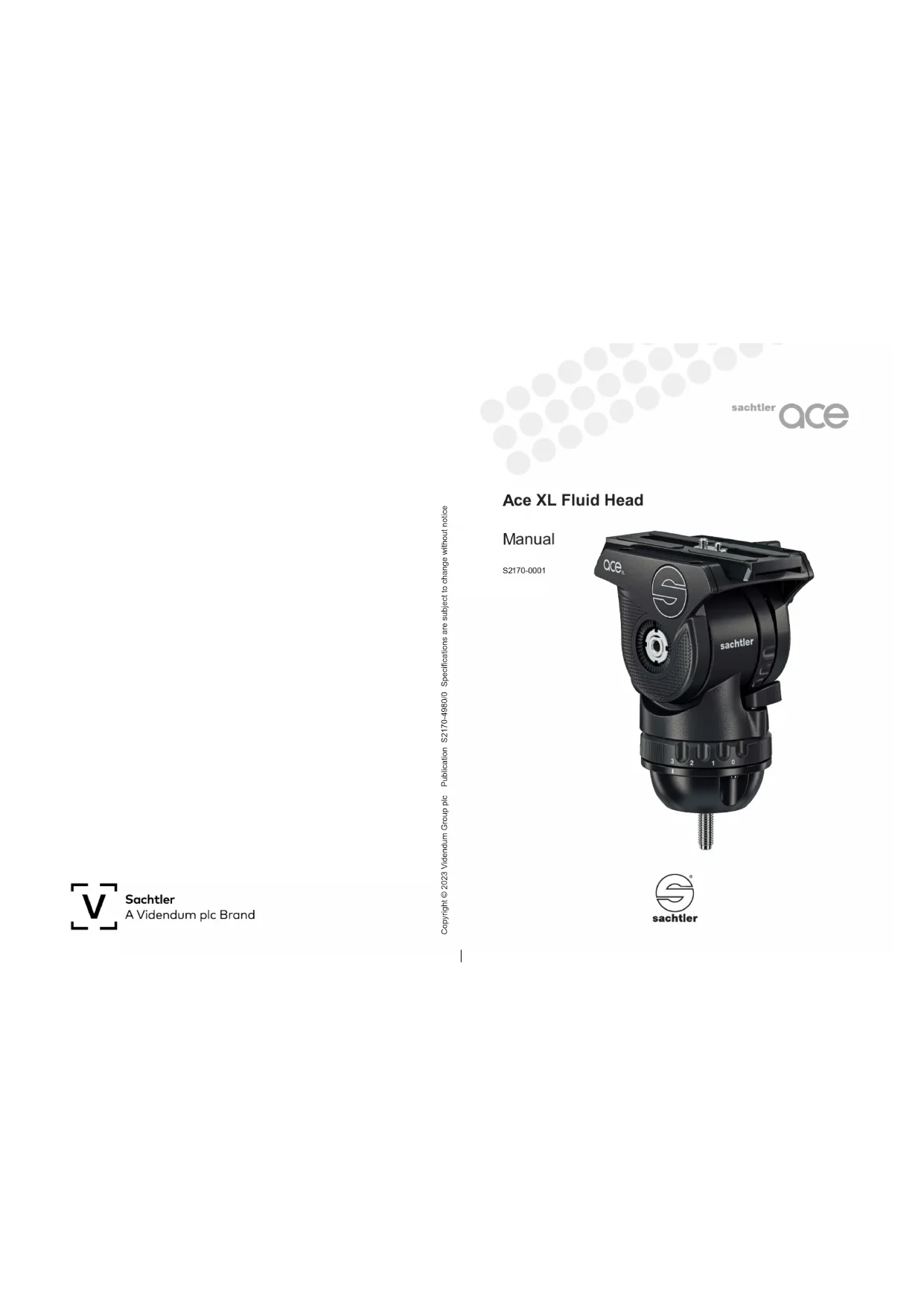

Ace XL flowtech75 GS Mk II - Trépied Sachtler - Notice d'utilisation et mode d'emploi gratuit

Marque	Sachtler
Modèle	Ace XL flowtech75 GS Mk II
Type de produit	Trépied avec tête fluide
Catégorie	Trépied
Système de jambes	Flowtech 75 (fibre de carbone)
Fixation de la tête	Fixation à bol avec mise à niveau
Niveau à bulle	Intégré avec éclairage LED (bouton d'activation)
Niveaux de friction	3 niveaux (horizontal et vertical)
Contrepoids	Réglable (en continu, avec crans)
Freins	Freins de déplacement vertical et horizontal
Plaque de caméra	Plaque coulissante avec vis 1/4" et broche, verrouillage par bouton
Manche d'orientation	Position réglable, support pour accessoires légers
Alimentation	Pile pour éclairage du niveau à bulle (type CR2032 ou équivalent)
Entretien	Nettoyer avec un chiffon doux et un détergent non agressif ; sécher après usage humide
Pièces de rechange	Utiliser exclusivement des pièces d'origine Sachtler
Sécurité	Pieds à pointe, risque de coincement, ne pas laisser sans surveillance, tenir hors de portée des enfants
Garantie	Garantie étendue sur enregistrement via www.sachtler.com
Service après-vente	Contacter le centre S.A.V. Sachtler local

FOIRE AUX QUESTIONS - Ace XL flowtech75 GS Mk II Sachtler

Comment monter la caméra sur la tête fluide ?

Assurez-vous que les freins vertical et horizontal sont verrouillés. Desserrez la vis de serrage de la plaque de caméra, tirez la plaque vers l'arrière tout en appuyant sur le bouton de libération rouge. Fixez la plaque à la caméra avec les vis et la broche fournies. Insérez la plaque à l'arrière de la plateforme et faites-la glisser vers l'avant jusqu'au verrouillage. Serrez la vis pour fixer la caméra.

Comment régler le contrepoids ?

Verrouillez d'abord le frein vertical et réglez la friction verticale et le contrepoids sur 1. Desserrez le frein vertical, puis en tenant le manche, ajustez le réglage du contrepoids jusqu'à ce que la caméra reste en position sans être tenue. Basculez la tête fluide vers l'avant puis l'arrière en passant par l'horizontale pour engager le ressort dans le cran choisi.

Comment ajuster la friction ?

La tête fluide dispose de 3 niveaux de friction horizontalement et verticalement. La friction est désactivée à 0. Pour ajuster, faites pivoter la roue crantée jusqu'au réglage souhaité, puis déplacez lentement la tête verticalement ou horizontalement jusqu'à ce que le mécanisme de friction s'enclenche.

Comment utiliser le niveau à bulle ?

Desserrez la fixation à bol, puis utilisez le niveau à bulle pour mettre la tête fluide de niveau. Vous pouvez appuyer sur le bouton pour éclairer le niveau à bulle si nécessaire. Serrez ensuite la fixation à bol.

Comment remplacer la pile du niveau à bulle ?

Retirez la pile de son compartiment à l'aide de pincettes. Insérez une pile identique ou équivalente (type pile bouton) et repositionnez le compartiment.

Comment nettoyer le trépied ?

Nettoyez régulièrement avec un chiffon doux et un détergent non agressif. Après une utilisation dans des conditions humides, séchez soigneusement le produit.

Que faire en cas de défaut ?

Si le produit s'avère défectueux, contactez votre centre S.A.V. Sachtler local. Les coordonnées sont disponibles sur www.sachtler.com. N'ouvrez pas le carter de la tête fluide, cela annulerait la garantie.

Quels accessoires puis-je attacher au manche d'orientation ?

Seuls les accessoires de la caméra peuvent être attachés au manche d'orientation. N'attachez pas d'éléments lourds, car cela pourrait endommager le trépied.

Comment transporter le trépied en toute sécurité ?

Toujours retirer la caméra avant le transport. Ne pas soulever le trépied par le manche d'orientation. Utilisez les jambes du trépied pour le déplacer.

Où puis-je trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Sachtler. Contactez votre revendeur agréé ou le service après-vente Sachtler pour commander les pièces nécessaires.

MODE D'EMPLOI Ace XL flowtech75 GS Mk II Sachtler

(a) La tête fluide a été utilisée de manière impropre ou non conforme aux caractéristiques techniques spécifiées.
(b) Le carter de la tête fluide a été ouvert par une personne non autorisée.
Sachtier se réserve le droit de modifier la conception et les performances du produit au gré des progrès techniques.

Veuillez enregistrer votre produit sous www.sachtier.com pour bénéficier d'une période de garantie étendue.

PT

A garantia termina se:

Lisez les instructions générales de sécurité et d'utilisation avant d'utiliser le produit.

AVERTISSEMENT ! Les pieds à pointe de trépied peuvent s'avérer dangereux, faites attention en les manipulant.

AVERTISSEMENT I Risque de coïncement des doigts. Ne placez pas vos doigts entre le plateau et le carter de la tête fluide. Vellez à ne pas vous coîncer les doigts lorsque vous repliez ou déployez les jambes du trépied.

AVERTISSEMENT ! Risque de trébucher. Ajustez la surface au sol du trépied en fonction de l'environnement de prise de vue.

AVERTISSEMENT ! Risque de mise en danger. Ne laissez pas sans surveillance. Tenez l'installation hors de la portée des enfants.

ATTENTION ! Vemouillez toujours les freins de déplacement vertical et horizontal (a) lorsque la caméra est montée mais pas utilisée (b) pour ajuster l'équilibrage de la tête fluide sur le trépied.

ATTENTION ! Ne serrez pas excessivement les verrous des jambes du trépied. Pour l'utilisation, serrez toujours les dispositifs de serrage des jambes du trépied pour empêcher que le trépied ne s'affaisse.

Tenez fermement la caméra (a) lorsque vous la fixez sur ou la démontez de la tête fluide (b) lorsque vous procédez à des ajustements de la hauteur ou de la surface au sol du trépied.

Tenez toujours le manche d'orientation lorsque vous procédez à des ajustements de l'équilibrage ou de la position de la caméra. N'utilisez pas le manche d'orientation pour soulever ou déplacer le trépied et la tête fluide.

Attachez uniquement les accessoires de la caméra au manche d'orientation. N'attachez pas d'éléments lourds au manche d'orientation.

Ne placez pas voire pied ou tout autre charge lourde sur le triangle.

Enlevez toujours la caméra avant le transport.

Netloyez régulièrement avec un chiffon doux et un délergent non agressif.

Séchez le produit après l'avoir utilisé dans des conditions humides.

Utilisez exclusivement des pièces d'origine Sachtier. La caméra doit être montée à l'aide des vis et de la broche fournies avec la tèle fluide.

Si le produit s'avère défectueux, contactez votre centre S.A.V. Sachter local. Pour connaître les coordonnées du centre de service le plus proche, consultez le site www.sachtler.com.

Lorsque vous remplacez la pile, utilisez un type de pile identique ou équivalent, recommandé avec ce produit.

AJUSTE DE LA CABEZA FLUIDA

Nivelación 1

Desserrez la fixation à bol. Procédez à la mise à niveau de la tête fluide à l'aide du niveau à bulle. Appuyez sur le bouton pour éclairer le niveau à bulle si nécessaire.

Serrez la fixation à bol.

Montage de la caméra 2 3 4

Verrouillez les freins horizontal et vertical.

Desserrez la vis de serrage de la plaque de caméra, Tirez la plaque de caméra vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge.

Fixez la plaque à la caméra à l'aide des vis et de la broche de caméra fournies. Des vis de caméra de réserve peuvent être stockées sous la plate-forme.

REMARQUE : certains appareils, par exemple les appareils photo reflex numériques, ne requièrent pas l'utilisation de l'attache. Retirez la vis 1/4" pour libérer la plaque de fixation.

Maintenez la caméra avec une main. Insérez la plaque de caméra à l'arrière de la plateforme. Faites-la glisser vers l'avant jusqu'à ce que le bouton de verrouillage fixe la plaque sur la plate-forme.

Positionnez le centre de gravité de la caméra sur l'axe de la tête fluide. Serrez la vis pour fixer la caméra.

ATTENTION ! Tenez le manche pour éviter toute chute de la caméra.

Serrez le frein vertical. Réglez la friction verticale et le contrepoids sur 1.

Desserrez le frein vertical. En tenant le manche, ajustez le réglage du contrepoids de manière à ce que la caméra reste en position sans avoir à la tenir.

Ajustez le contrepoids : basculez la tête fluide vers l'avant puis l'arrière en passant par la position horizontale pour engager le ressort dans le cran choisi.

REMARQUE : si la caméra ne reste pas en position sans être tenue, serrez le frein vertical et ajustez la position de la caméra. Si la caméra tombe vers l'avant, positionnez-la de nouveau à l'arrière de la tête. Si la caméra tombe vers l'arrière, positionnez-la de nouveau à l'avant de la tête.

Réglage de la friction ⑦

La tête fluide dispose de 3 niveaux de friction horizontalement et verticalement. La friction est désactivée lorsque le réglage est défini sur 0. Pour ajuster la friction, faites pivoter la roue crantée jusqu'à l'obtention du réglage souhaité, puis déplacez lentement la tête fluide verticalement ou horizontalement, jusqu'à ce que le mécanisme de friction s'enclenche.

Freins

Pour éviter que la tête fluide ne bouge, serrez les freins vertical et horizontal. N'utilisez pas les freins pour ajuster la friction.

RETRAIT DE LA CAMÉRA

Serrez les freins. Desserrez la vis de fixation de la plaque de caméra. Appuyez sur le bouton de libération de la plaque de caméra tout en faisant glisser la caméra vers l'arrière de la tête.

Desserrez les freins vertical et horizontal et réglez l'équilibre et la friction au maximum.

Ajustez la position de la poignée du manche.

REEMPLACEMENT DE LA PILE 9

Pour remplacer la pile, retirez la pile de son compartiment (à l'aide de pincettes). Insérez la nouvelle pile et repositionnez le compartiment.
