MODE D'EMPLOI SFPvg 6501 Performance LIEBHERR
Notice d'utilisation
1 Vue d'ensemble de l'appareil.... 3
1.1 Articles livrés.... 3
1.2 Vue d'ensemble de l'appareil et des accessoires... 3
1.3 Equipement spécial.... 4
1.4 Domaine d'application de l'appareil.... 4
1.5 Emission sonore de l'appareil.... 5
1.6 Conformité.... 5
1.7 Substances préoccupantes selon le règlement REACH.... 5
2 Consignes de sécurité générales.... 5
3 Fonctionnement de l'écran Touch.... 7
3.1 Navigation et explication des symboles.... 7
3.2 Menus....7
3.3 Mode veille....8
4 Mise en service....8
4.1 Conditions d'installation.... 8

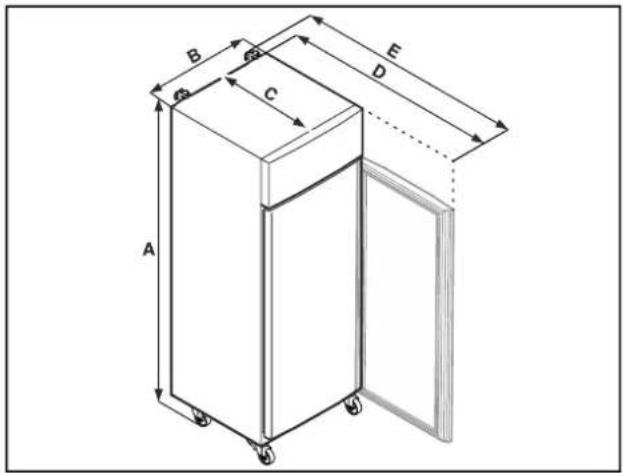

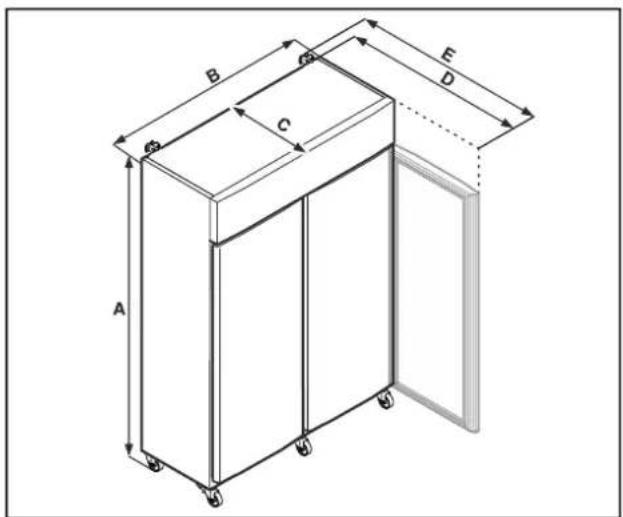

4.2 Dimensions de l'appareil....9
4.3 Transporter l'appareil....9
4.4 Déballer l'appareil....9

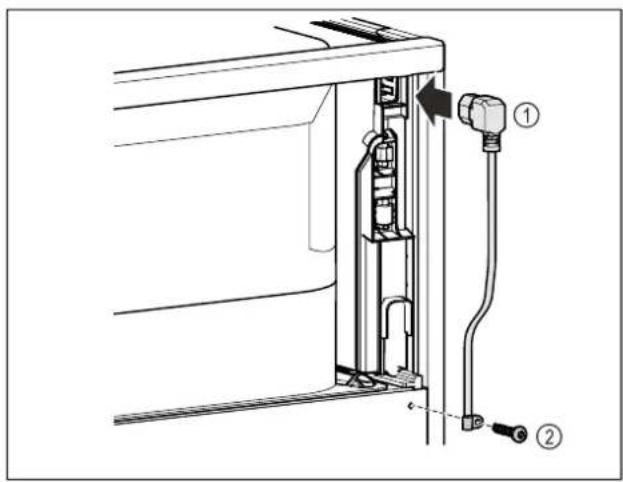

4.5 Brancher le câble d'alimentation.... 10

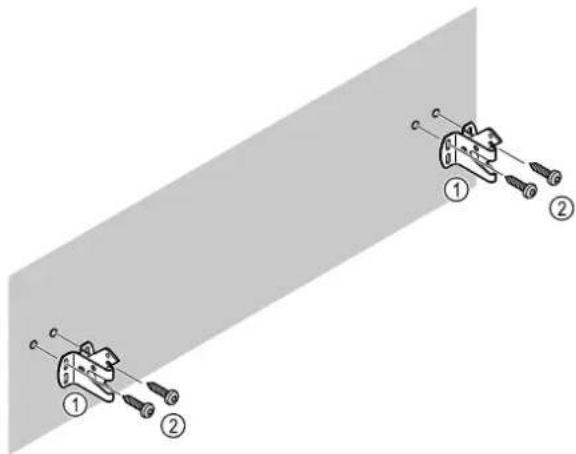

4.6 Monter la sécurité anti-basculement.... 10
4.7 Installer l'appareil.... 10
4.8 Aligner l'appareil.... 11
4.9 Installation de plusieurs appareils.... 11
4.10 Après installation.... 11
4.11 Eliminer l'emballage.... 11

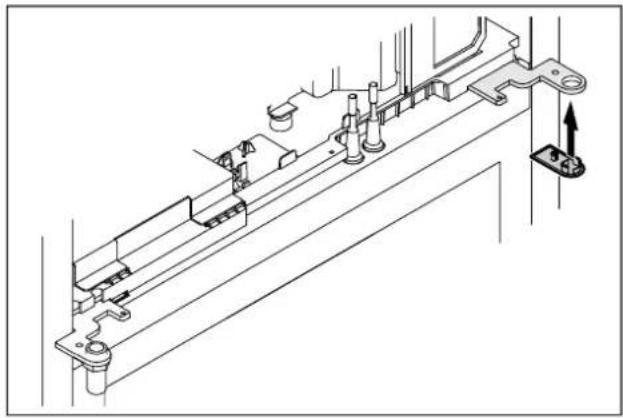

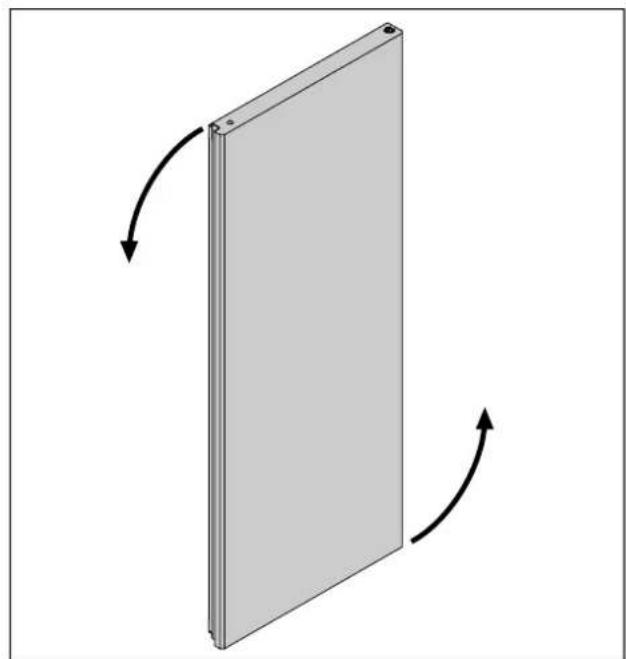

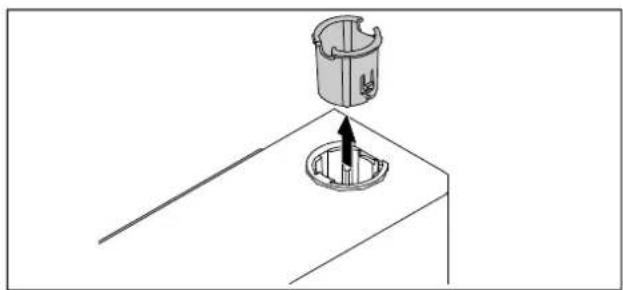

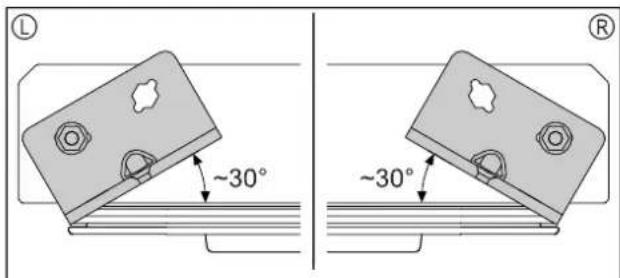

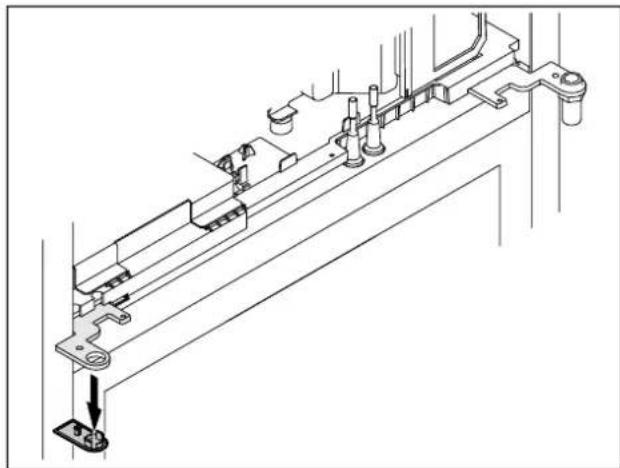

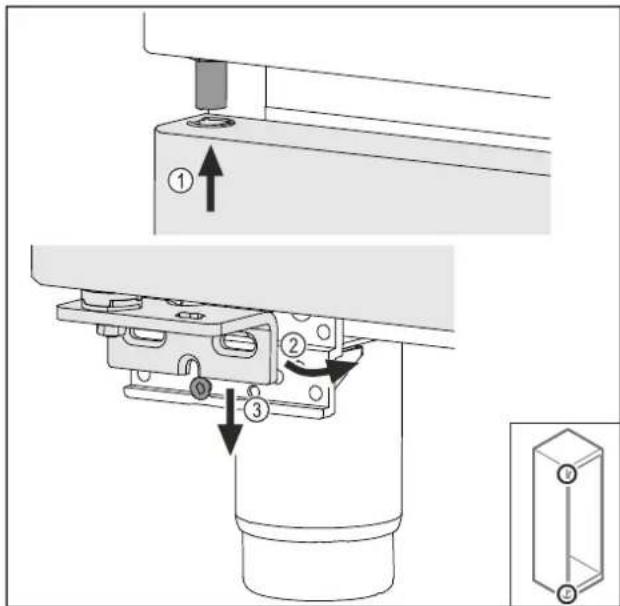

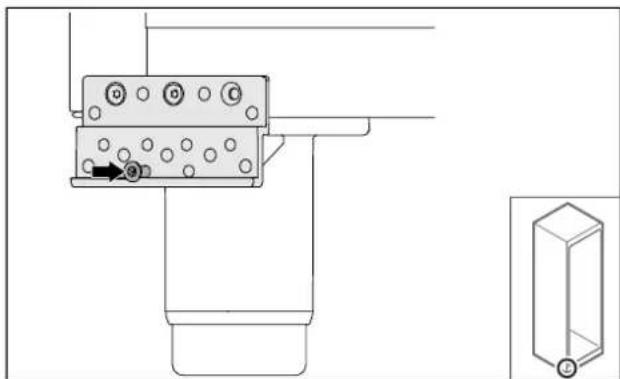

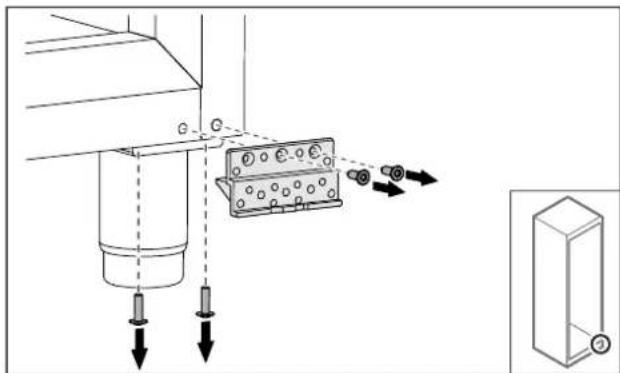

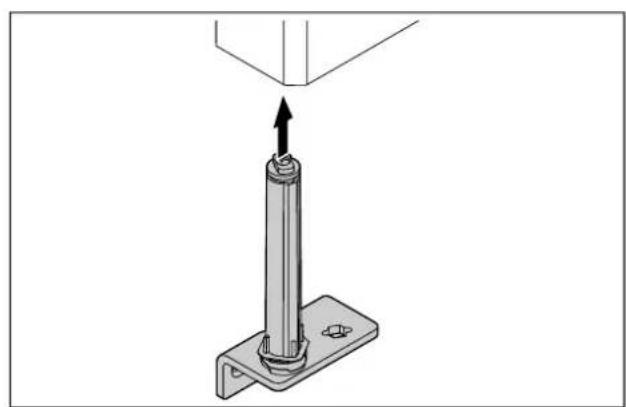

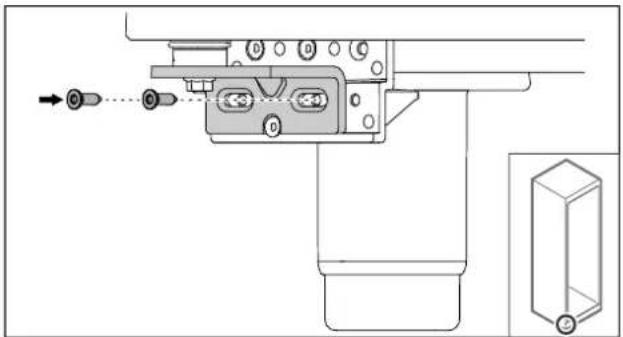

4.12 Remplacer la butée de porte.... 11

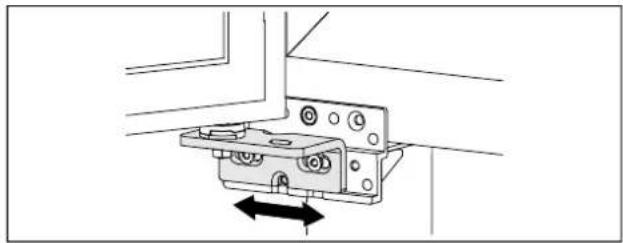

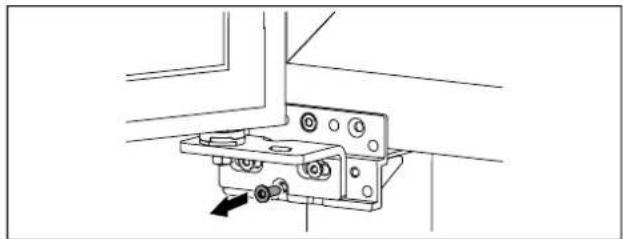

4.13 Aligner la porte.... 17
4.14 Brancher l'appareil.... 17

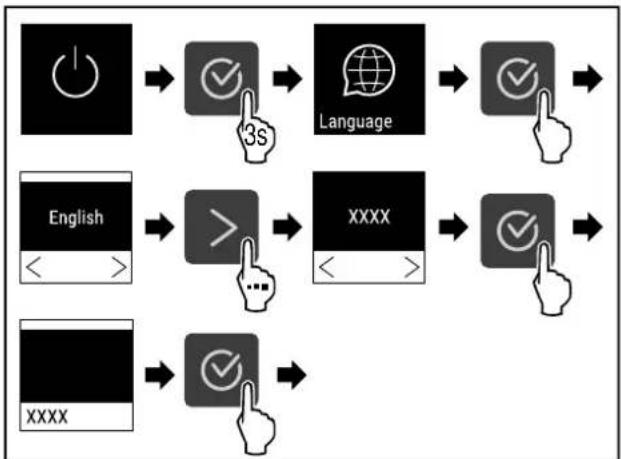

4.15 Allumer l'appareil (première mise en service)...... 18
4.16 Installer l'équipement.... 18

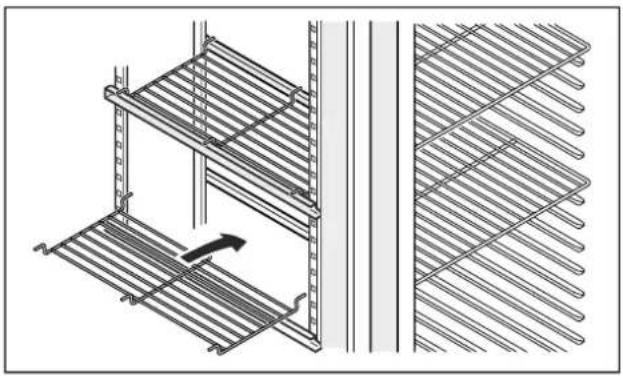

4.17 Grille intermédiaire.... 19
5 Stockage.... 19

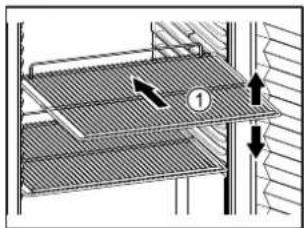

5.1 Conseils de stockage.... 19
6 Utilisation 19

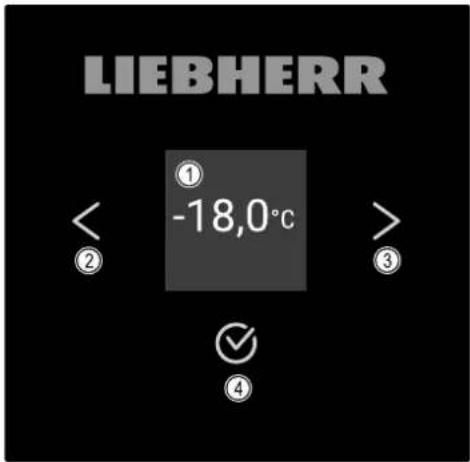

6.1 Éléments de commande et d'affichage.... 19
6.1.1 Affichage d'état....19
6.1.2 Symboles d'affichage....19
6.1.3 Signaux sonores....20
6.2 Fonctionnement de l'appareil.... 20
6.2.1 Remarques sur les fonctions de l'appareil.....20
6.2.2 Allumer et éteindre l'appareil 20
6.2.3 Température 21

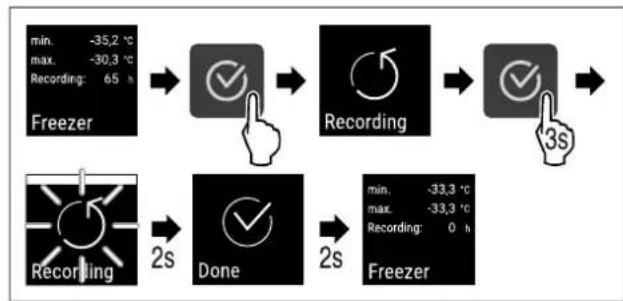

6.2.4 Enregistrement des températures ..... 21
6.2.5 Eclairage 21

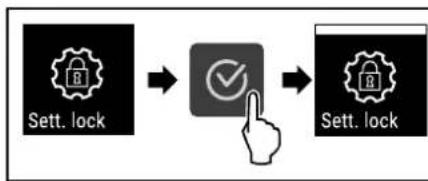

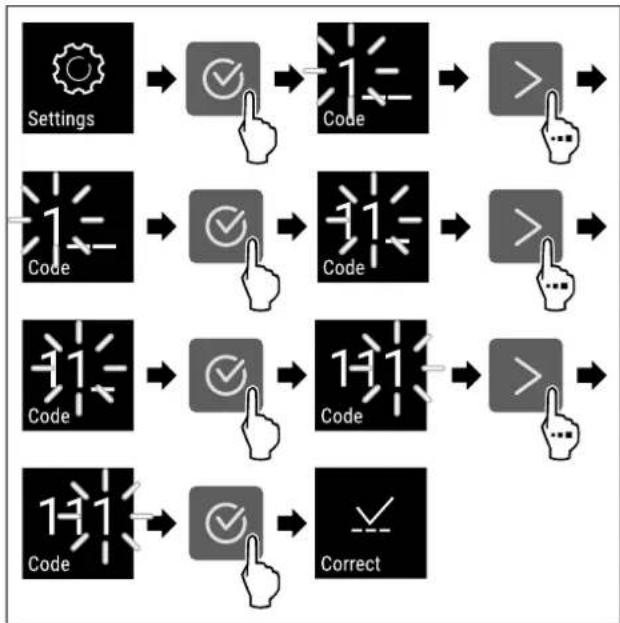

6.2.6 Accès sécurisé au menu Réglages ...... 21

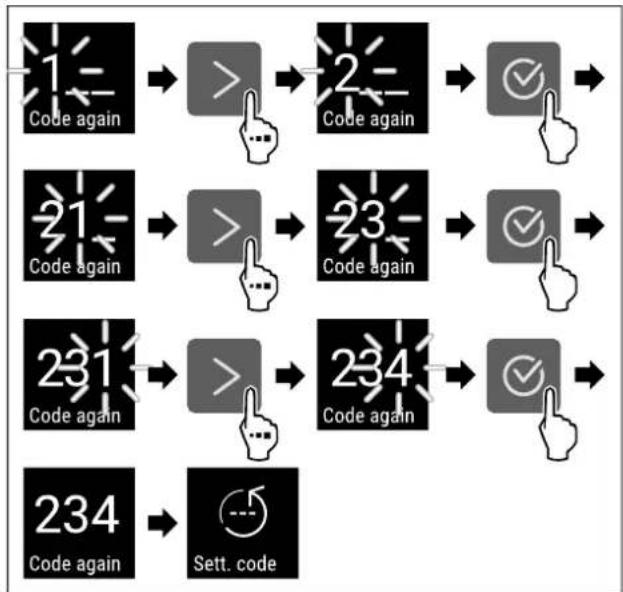

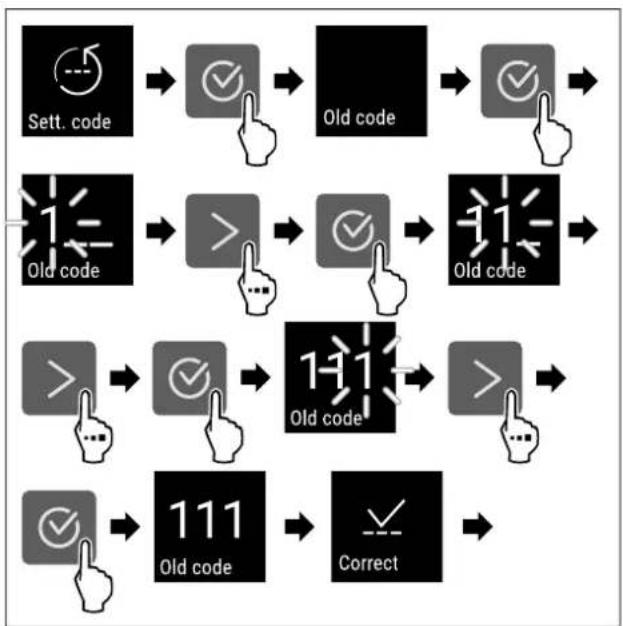

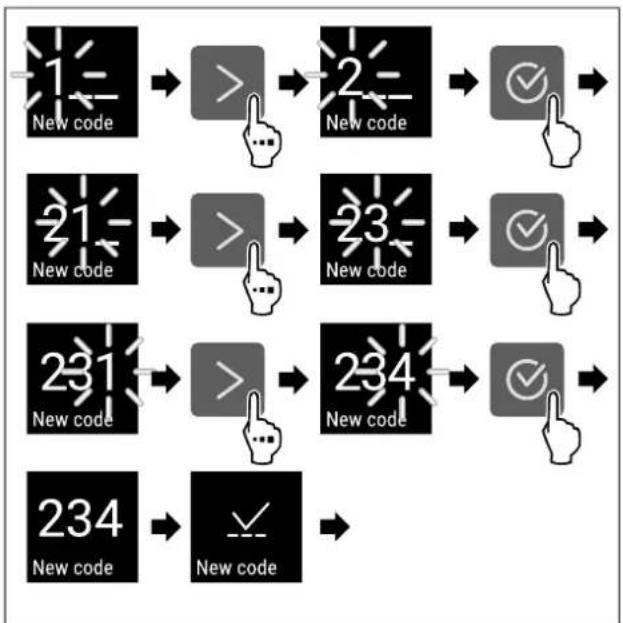

6.2.7 Codes d'accès.... 22
6.2.8 Rappel d'intervalle d'entretien 23
6.2.9 Langue 24
6.2.10 Unité de température 24
6.2.11 Luminosité de l'écran 24
6.2.12 Alarm Sound....24
6.2.13 Key Sound.... 25
6.2.14 Connexion WiFi 25

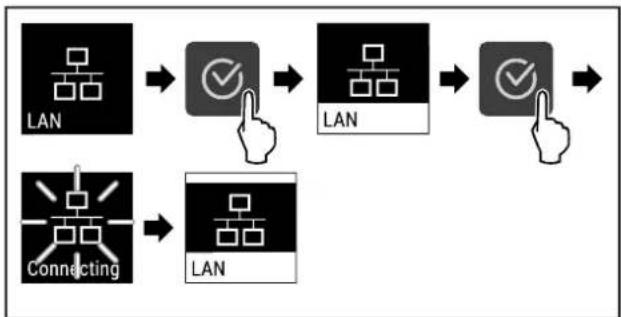

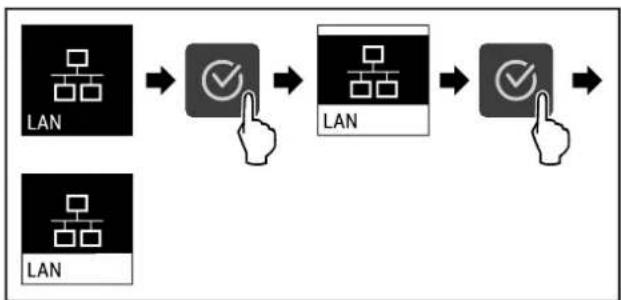

6.2.15 Connexion LAN 26
6.2.16 Informations de l'appareil 27
6.2.17 Heures de fonctionnement ......27
6.2.18 Logiciel 27

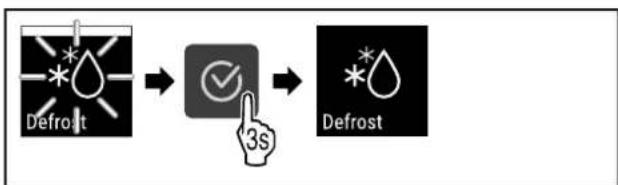

6.2.19 Dégivrage 28

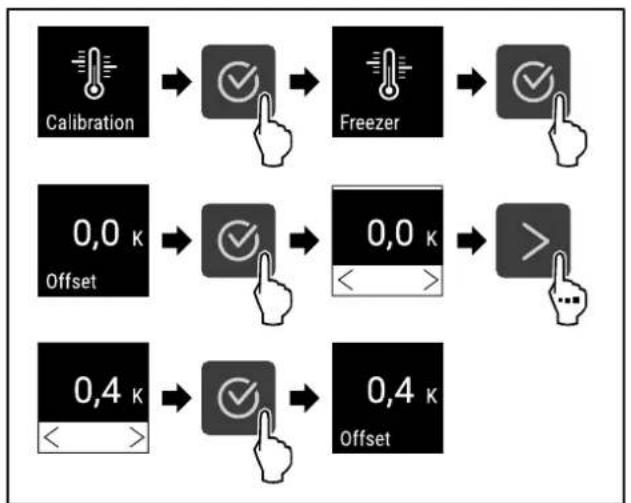

6.2.20 Calibrage des capteurs 28

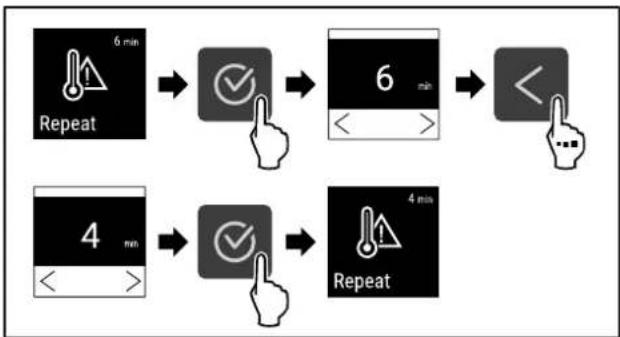

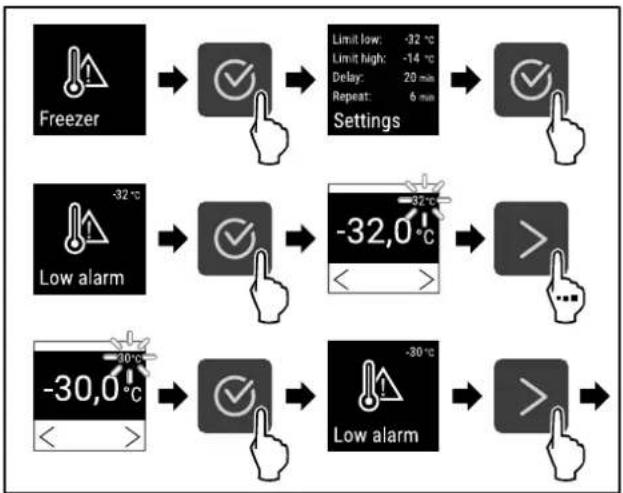

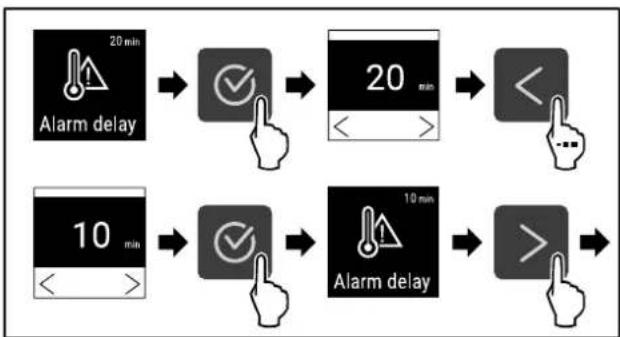

6.2.21 Alarme de température 29
6.2.22 Alarme de la porte 30

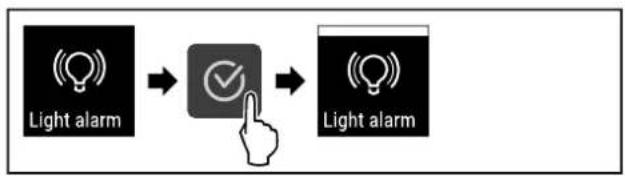

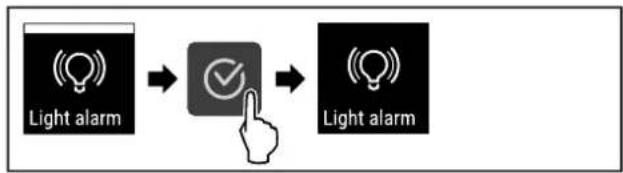

6.2.23 Alarme lumineuse 30
6.2.24 Simulation d'alarme 31
6.2.25 Relais d'alarme 31
6.2.26 Mode démo 32
6.2.27 Rétablissement des réglages d'usine 33
6.3 Messages.... 33
6.3.1 Avertissements.... 33
6.3.2 Rappels....35
7 Équipement 35

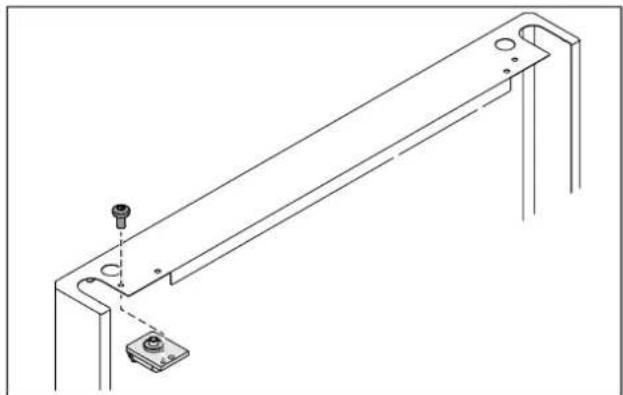

7.1 Serrure de sécurité.... 35
7.2 Capteurs.... 36

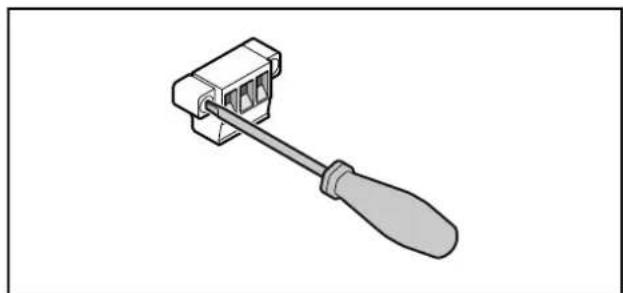

7.3 Interfaces.... 36
8 Entretien.... 36
8.1 Plan d'entretien.... 36
8.2 Dégivrer l'appareil.... 37
8.3 Nettoyer l'appareil.... 38
9 Aide clients.... 38
9.1 Données techniques.... 38
9.2 Défaillance technique.... 39
9.3 Service client.... 39
9.4 Plaque signalétique.... 40
10 Mise hors service.... 40
11 Élimination.... 40
11.1 Préparer l'appareil pour l'élimination.... 40
11.2 Éliminer l'appareil dans le respect de l'environnement.... 40
12 Informations complémentaires.... 41
13 Guide rapide pour une utilisation quotidienne..... 43
Le fabricant travaille sans cesse au perfectionnement de tous les modèles de ses produits. Nous comptons donc sur votre compréhension concernant des modifications éventuelles de forme, d'équipement et de technologie.
Symbole
Explication

Lire le manuel d'utilisation
Pour découvrir tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes figurant dans le présent manuel.

Informations supplémentaires sur Internet
Vous pouvez trouver les instructions au format numérique avec des informations complémentaires et dans d'autres langues sur Internet en scannant le QR-code sur la page de couverture de cette notice ou en saisissant votre numéro de service à l'adresse home.liebherr.com/fridge-manuals.
Vous trouverez le numéro de service sur la plaque signalétique :

Fig. Représentation à titre d'exemple

Vérifier l'état de l'appareil
Vérifier l'absence d'avaries de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service client.

Divergences
Le manuel d'utilisation est valable pour plusieurs modèles. Des divergences sont donc possibles. Les paragraphes concernant uniquement un certain type d'appareils sont indiqués par un astérisque (*).
Symbole Explication

Instructions et résultats
Les instructions sont indiquées par ▶ Les résultats sont indiqués par ▷

Vidéos
Les vidéos des appareils sont disponibles sur la chaîne YouTube de Liebherr-Hausgeräte.
Cette notice d'utilisation est valable pour :
- SFPvg 1402
- SFPvg 6501
- SFPvg 8401
1 Vue d'ensemble de l'appareil
1.1 Articles livrés
Vérifier l'absence d'avaries de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service après-vente. (voir 9.3 Service client)
La livraison est composée des pièces suivantes :
- Appareil indépendant
- Équipement *
- Matériel de montage *
- Mode d'emploi
- Brochure SAV
- Certificat de qualité *
- Câble d'alimentation
- Kit de fixation murale

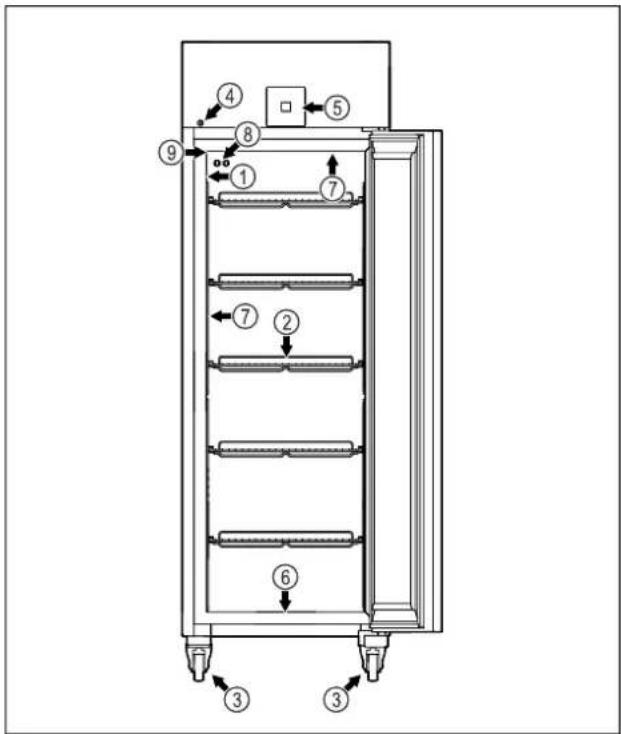

1.2 Vue d'ensemble de l'appareil et des accessoires
SFPvg 6501
SFPvg 8401

Fig. 1 Représentation à titre d'exemple
(1) Plaque signalétique (6) Orifice d'évacuation pour l'eau de nettoyage
(2) Grilles de support (7) Éclairage intérieur *
(3) Pieds réglables / (8) Capteur P
Roulettes *
(4) Serrure (9) Exécution des capteurs
(5) Éléments de commande et affichage de la température

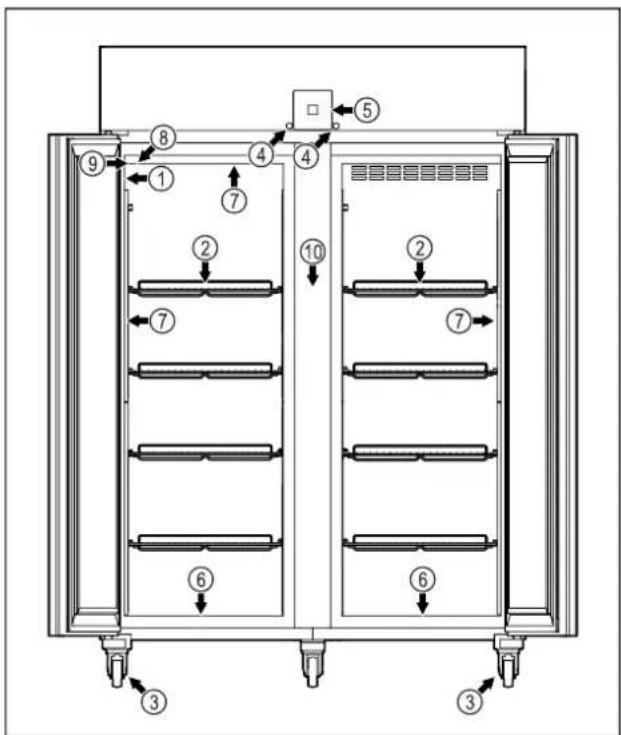

SFPvg 1402

Fig. 2 Représentation à titre d'exemple
(1) Plaque signalétique (6) Orifice d'évacuation pour l'eau de nettoyage
(2) Grilles de support (7) Éclairage intérieur *
(3) Pieds réglables / (8) Capteur P
Roulettes *
(4) Serrure (9) Exécution des capteurs
(5) Éléments de commande et affi-
chage de la tempéra-
ture
(10) Grille intermédiaire

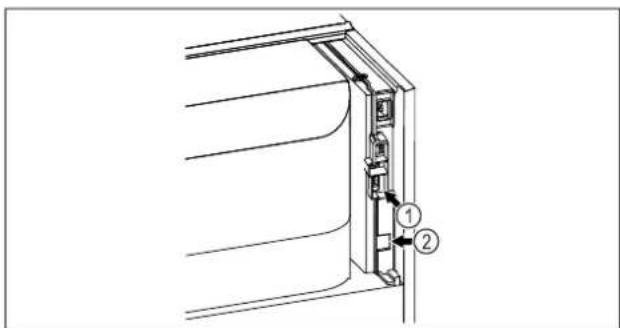

Fig. 3 Représentation à titre d'exemple
(1) Sortie d'alarme sans potentiel
[2] Interface LAN
1.3 Équipement spécial
Remarque
Vous pouvez vous procurer les accessoires auprès du service après-vente (voir 9.3 Service client) et de la boutique Liebherr-Hausgeräte à l'adresse home.liebherr.com/shop/de/deu/zubehor.html.
SmartModule
L'appareil peut être équipé d'un SmartModule.
Il s'agit d'une interface WiFi et LAN permettant de connecter l'appareil à un système de documentation et d'alarme externe comme Liebherr SmartMonitoring.
Liebherr SmartMonitoring Dashboard n'est pas disponible dans tous les pays. Il est possible d'en vérifier la disponibilité par QR-Code (voir 6.2.14 Connexion WiFi) en saisissant son modèle.
Équipement ultérieur de tiroirs
Lors de l'installation ultérieure de systèmes à tiroirs dans des réfrigérateurs et congélateurs Liebherr, utilisés pour le stockage de produits thermosensibles comme les médicaments à réfrigérer et les produits réfrigérés soumis à des exigences normatives spéciales, un spécialiste en température est requis. L'installation ultérieure de tiroirs dans des réfrigérateurs et congélateurs Liebherr peut détériorer ou endommager les produits stockés. C'est pourquoi elle doit être réalisée uniquement par des prestataires de services agréés par le fabricant du réfrigérateur/congélateur correspondant.
1.4 Domaine d'application de l'appareil
Utilisation conforme
Ce congélateur de laboratoire permet aux professionnels de stocker des produits à des températures comprises entre -9 °C et -30 °C. Les produits généralement stockés sont des échantillons de recherches, des réactifs, des appareils de laboratoire, etc.
Le stockage de substances sensibles à la température nécessite de recourir à un système d'alarme indépendant et surveillé en permanence. Ce système d'alarme doit être conçu de manière à ce qu'une personne compétente puisse enregistrer tout état d'alarme et prendre les mesures qui s'imposent.
Utilisations incorrectes prévisibles
Ne pas utiliser l'appareil pour les applications suivantes :
- Stockage et réfrigération de :
- Substances chimiques instables, inflammables ou irritantes - Sang, plasma ou autres fluides corporels pour perfusion, application ou introduction dans le corps humain.
- Utilisation dans des zones à risque d'explosion.
- Utilisation à l'extérieur ou dans des zones humides et exposées à des projections d'eau.
- Utilisation en milieu résidentiel, car il est impossible de garantir une protection correcte de la réception radio dans un tel environnement.*
Une utilisation non conforme de l'appareil entraîne des dommages ou détériore les marchandises stocks.
Classes climatiques
La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Fig. 4 Plaque signalétique
(X) Cette classe climatique désigne les conditions ambiantes dans lesquelles l'appareil peut être utilisé en toute sécurité.
| Classe climatique (X) | Température max. de la pièce | Humidité relative max. |
| 7 35 °C 75 % |
Remarque
La température minimale admissible de la pièce sur le lieu d'installation est de 10 °C.
Dans des conditions limites, une légère condensation peut se former sur la porte vitrée (selon l'équipement) et sur les parois latérales.
1.5 Émission sonore de l'appareil
Le niveau de pression acoustique d'émission pondéré A pendant le fonctionnement de l'appareil est inférieur à 70 dB(A) (puissance acoustique rel. 1 pW).
1.6 Conformité
L'étanchéité du circuit réfrigérant est éprouvée. L'appareil est conforme aux prescriptions de sécurité applicables.
Déclaration CE de conformité
| Fabricant/exposant : LIEBHERR-HAUSGERÄTE LIENZGMBH |
| Adresse : A-9900 Lienz, Dr. HansLiebherr Straße 1 |
| Le produit désigné répond aux exigences des directives et règlements européens suivants : |
| (UE) 2019/2020, 2014/35/UE, 2014/30/UE, 2011/65/UE |
| Le texte intégral de la déclaration CE de conformité est disponible sur le site web suivant : www.liebherr.com |
1.7 Substances préoccupantes selon le règlement REACH
En cliquant sur le lien ci-dessous, vous pouvez vérifier si votre appareil contient des substances préoccupantes telles que définies dans le règlement REACH : home.liebherr.com/de/deu/de/liebherr-erleben/nachhaltigkeit/umwelt/scip/scip.html
2 Consignes de sécurité générales
Conserver soigneusement cette notice d'utilisation afin de pouvoir la consulter à tout moment.
Si vous cédez l'appareil à un tiers, veuillez également remettre cette notice d'utilisation au nouvel acquéreur.
Pour garantir une utilisation conforme et sûre de l'appareil, lisez attentivement cette notice d'utilisation avant toute utilisation. Respectez toujours les instructions ainsi que les consignes de sécurité et d'avertissement qui figurent dans la notice. Celles-ci jouent un rôle essentiel pour une installation et une exploitation sûres et sans heurts de l'appareil.
Danger pour l'utilisateur :
- Cet appareil ne doit être utilisé que par du personnel qualifié et de laboratoire, formé à
cet effet et connaissant toutes les mesures de sécurité applicables au travail dans un laboratoire. Il n'est pas destiné à être utilisé par des personnes y compris les enfants dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance.
- La prise de courant doit être facilement accessible afin que l'appareil puisse être déconnecté du secteur rapidement en cas d'urgence. Elle doit se trouver en dehors de la zone postérieure de l'appareil.
- Lorsque l'appareil est débranché, toujours tirer la prise secteur. Ne pas tirer sur le câble.
- En cas de défaut, retirer la prise secteur ou retirer le fusible.
- AVERTISSEMENT : Ne pas endommager le câble de raccordement. Ne pas utiliser l'appareil si le câble de raccordement est défectueux.
- AVERTISSEMENT : Les prises multiples et autres appareils électroniques (par ex. transformateurs halogènes) ne doivent pas être placés et exploités derrière l'appareil.
- AVERTISSEMENT : Ne pas fermer les orifices de ventilation du bâti de l'appareil ou du boîtier d'encastrement.
- Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
- Monter, raccorder et éliminer l'appareil en suivant scrupuleusement les consignes.
Risque d'incendie :
- Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. En cas de fuite, le réfrigérant peut s'enflammer.
- AVERTISSEMENT : Ne pas endommager le circuit de refroidissement.
- Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
- AVERTISSEMENT : Ne pas utiliser d'appareils électriques à l'intérieur du réfrigérateur qui ne correspondent pas au modèle recommandé par le constructeur.
- Si fuite du réfrigérant éteindre tout feu ou toute source de feu à proximité de la zone de fuite. Bien aérer la pièce. Informer le service client.
- Ne pas exploiter l'appareil à proximité de gaz explosifs.
- Ne pas entreposer ou utiliser d'essence ou tout autre gaz ou liquide inflammable à proximité de l'appareil.
- Ne pas stocker de matières explosibles dans l'appareil (bombes aérosols avec gaz propulseur inflammable, par exemple). Les bombes aérosols en question se reconnaissent à l'indication du contenu sur l'étiquette ou au symbole du feu. D'éventuels gaz qui fuient peuvent s'enflammer avec les pièces électriques.
- Tenir éloigné l'appareil des bougies allumées, des lampes et des autres objets avec une flamme, pour ne pas mettre le feu à l'appareil avec ces derniers.
- Les boissons alcoolisées ou tout autre récipient contenant de l'alcool doivent être fermés hermétiquement pour le stockage. Une éventuelle fuite d'alcool peut s'en-flammer avec les composants électriques.
Risque de chute ou de renversement :
- AVERTISSEMENT : Pour éviter tout risque lié à l'instabilité de l'appareil, fixer celui-ci conformément aux instructions.
- Ne pas utiliser la base, les tiroirs, les portes et autre comme marchepied ou pour s'appuyer.
Risque de gelure, d'engourdissement ou de douleur :
- Éviter tout contact permanent de la peau avec des surfaces froides ou des aliments réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.
Risque de blessure et d'endommagement :
- AVERTISSEMENT : Pour accélérer le dégivrage, ne pas utiliser d'autres dispositifs mécaniques ou d'autres moyens que ceux recommandés par le fabricant.
- AVERTISSEMENT : Risque de blessures par choc électrique ! Sous la plaque de protection se trouvent les pièces conductrices. Les lampes intérieures ne doivent être remplacées ou réparées que par le service après-vente ou des techniciens formés.
- ATTENTION : L'appareil ne doit être utilisé qu'avec des accessoires d'origine du fabricant ou des accessoires d'autres fournisseurs autorisés par le fabricant. L'utilisateur assume les risques liés à l'utilisation d'accessoires non autorisés.
Risque d'écrasement :
- Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.
Qualification personnel qualifié :
L'appareil ne doit être installé, contrôlé, entretenu et mis en service que par du personnel qualifié familier avec le montage, la mise en service et l'exploitation de l'appareil.
Par personnel qualifié on entend des personnes qui, par leur formation technique, leurs connaissances, leurs expériences et leur connaissance des normes applicables, sont en mesure d'évaluer et d'exécuter le travail qui leur est confié et de reconnaître les dangers possibles. Ils doivent avoir reçu une formation, des consignes et l'autorisation pour mener des travaux sur l'appareil.
Symboles sur l'appareil :

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement ne concerne que le recyclage. Il n'y a aucun danger pendant le fonctionnement normal.

AVERTISSEMENT : Risque d'incendie / matériaux inflammables. Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.

Le symbole se trouve au dos de l'appareil au niveau du relais d'alarme et signale le danger suivant : décharge électrique ! Une tension externe peut subsister même si l'appareil est débranché du secteur. Ne pas enlever l'autocollant.

Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il indique que des panneaux d'isolation sous vide (VIP) ou des panneaux de perlite se trouvent dans la porte et/ou dans le boîtier. Cet avertissement ne concerne que le recyclage. Ne pas enlever l'autocollant.

AVERTISSEMENT : Surface froide ! Toucher uniquement avec une protection des mains appropriée.
Cet autocollant ou un autocollant similaire peut se trouver sur l'appareil et indique un risque de gelure.
Respectez les consignes d'avertissement et les autres consignes spécifiques des autres chapitres :
| DANGER | Désigne une situation dangereuse immédiate qui peut entraîner la mort ou de graves blessures corporelles si elle n'est pas évitée. | |
| AVERTISSEMENT | Désigne une situation dangereuse qui peut entraîner la mort ou de graves blessures corporelles si elle n'est pas évitée. | |
| PRUDENCE | Désigne une situation dangereuse qui peut entraîner des blessures corporelles légères ou moyennement graves si elle n'est pas évitée. | |
| ATTENTION | Désigne une situation dangereuse qui peut entraîner des dommages matériels si elle n'est pas évitée. | |
| Remarque | Indique des remarques et conseils utiles. |
3 Fonctionnement de l'écran Touch
Vous utilisez l'écran Touch pour commander votre appareil. L'écran Touch (ci-après appelé « écran ») vous permet de sélectionner les fonctions de l'appareil en appuyant dessus. Si vous n'effectuez aucune action sur l'écran pendant 10 secondes, l'écran retourne au menu parent ou directement à l'affichage d'état.
3.1 Navigation et explication des symboles
Les illustrations utilisent différents symboles pour naviguer avec l'écran. Le tableau suivant décrit ces symboles.
| Symbole | Description |
![]() | Appuyer sur la flèche de navigation vers l'avant :Accéder à la fonction suivante dans le menu. |
![]() | Appuyer sur la flèche de navigation vers l'arrière :Revenir à la fonction précédente dans le menu. |
![]() | Appuyer sur la flèche de navigation vers l'arrière pendant 3 secondes :Revenir à l'affichage d'état dans le menu principal ou dans le menu de configuration. |
![]() | Appuyer plusieurs fois de suite sur la flèche de navigation :Naviguer jusqu'à la fonction souhaitée dans le menu. |
![]() | Appuyer sur le symbole de confirmation :Activer/désactiver la fonction.Ouvrir le sous-menu. |
| Symbole Description | ||
![]() | ![]() | Appuyer sur le symbole de confirmation en même temps que sur le symbole de retour: Reculer d'un niveau dans le menu. |
| [48A-C] | Flèche avec horloge: Il faut plus de 10 secondes pour que l'affichage suivant apparaisse à l'écran. | |
| [1VH62] | [HTCT] [1VCK] | Flèche avec indication de temps: Il faut le temps indiqué pour que l'affichage suivant apparaisse à l'écran. |
![]() | Ouvrir le symbole « Menu configuration »: Naviguer jusqu'au menu configuration et ouvrir le menu. Si nécessaire: naviguer jusqu'à la fonction souhaitée dans le menu configuration. (voir 3.2.1 Ouvrir le menu configuration) | |
![]() | Ouvrir le symbole « Menu avancé »: Naviguer dans le menu avancé et ouvrir le menu avancé. Si nécessaire: naviguer jusqu'à la fonction souhaitée dans le menu avancé. (voir 3.2.2 Ouvrir le menu avancé) | |
| Aucune action dans les 10 secondes | Si vous n'effectuez aucune action sur l'écran pendant 10 secondes, l'écran retourne au menu parent ou directement à l'affichage d'état. | |
| Ouvrir et fermer la porte | Si vous ouvrez la porte et la refermez immédiatement, l'affichage revient directement à l'affichage d'état. | |
Remarque : les illustrations de l'écran sont présentées en anglais.
3.2 Menus
Les fonctions de l'appareil sont réparties dans différents menus.
| Menu | Description |
| Menu principal | Lorsque vous allumez l'appareil, vous accédez automatiquement au menu principal.À partir de là, vous pouvez naviguer vers les fonctions les plus importantes de l'appareil, le menu configuration et le menu avancé. |
| Menu Description | |
![]() | Le menu configuration contient des fonctions supplémentaires pour configurer votre appareil.(voir 3.2.1 Ouvrir le menu configuration) |
| Menu configuration | |
![]() | Le menu avancé contient des fonctions spéciales pour configurer votre appareil.L'accès au menu avancé est protégé par le code numérique 1 5 1.(voir 3.2.2 Ouvrir le menu avancé) |
| Menu avancé |
3.2.1 Ouvrir le menu configuration
Fig. 5 Représentation à titre d'exemple
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Le menu configuration est ouvert.
▶ Si nécessaire : naviguer jusqu'à la fonction souhaitée.

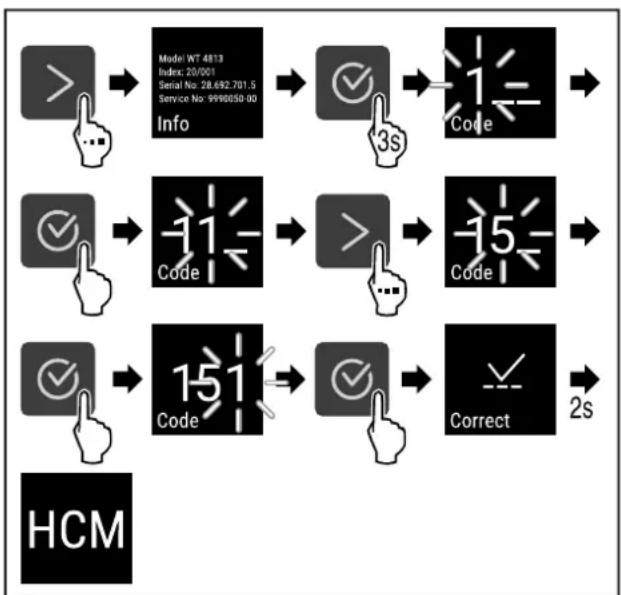

3.2.2 Ouvrir le menu avancé
Fig. 6 Accès avec le code numérique 151
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Le menu étendu est ouvert.
▶ Si nécessaire : naviguer jusqu'à la fonction souhaitée.
3.3 Mode veille
Si vous ne touchez pas l'écran pendant 1 minute, l'écran passe en mode veille. En mode veille, la luminosité de l'écran est réduite.
3.3.1 Quitter le mode veille
▶ Appuyer sur n'importe quelle touche de navigation.
▷ Le mode veille est terminé.
4 Mise en service
4.1 Conditions d'installation

AVERTISSEMENT
Risque d'incendie dû à l'humidité !
Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.
L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
4.1.1 Lieu d'installation

AVERTISSEMENT
Fuite de réfrigérant et d'huile !
Incendie. Le réfrigérant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigérant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.
▶ Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur.
- Ne pas installer l'appareil dans un endroit exposé aux rayons directs du soleil, près d'une cuisinière, d'un chauffage ou autre.
- Le lieu d'installation optimal est une pièce sèche et bien ventilée.
- Si l'appareil est installé dans un environnement très humide, de la condensation peut se former sur l'extérieur de l'appareil.
Toujours veiller à une bonne aération et ventilation du lieu d'installation. - Plus la quantité de réfrigérant dans le réfrigérateur est importante, plus la pièce dans laquelle se trouve le réfrigérateur doit être grande. Dans les espaces trop petits, une fuite peut entraîner la formation d'un mélange de gaz et d'air inflammable. Pour 8 g de réfrigérant, le volume du local d'installation du réfrigérateur doit être d'au moins 1 m³. Les spécifications du réfrigérant figurent sur la plaque signalétique à l'intérieur du réfrigérateur.
- Le sol du local d'installation doit être horizontal et plat.
- Le lieu d'installation doit être capable de soutenir le poids de l'appareil en situation de stockage maximal. (voir 9.1 Données techniques)
- L'utilisation dans des zones explosives n'est pas autorisée.
4.1.2 Raccordement électrique

AVERTISSEMENT
Risque d'incendie en cas d'installation inappropriée !
Si un câble d'alimentation ou une fiche touche l'arrière de l'appareil, les vibrations de l'appareil peuvent endommager le câble d'alimentation ou la fiche, provoquant ainsi un court-circuit.
▶ Veillez à ce qu'aucun câble d'alimentation ne se coince sous l'appareil lorsque vous l'installez.
Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation.
▶ Ne brancher aucun appareil sur les prises situées à l'arrière de l'appareil.
Les multiprises et autres appareils électroniques (p. ex. transformateurs halogènes) ne doivent pas être placés et exploités derrière l'appareil.
4.2 Dimensions de l'appareil
| SFPvg 1402 | SFPvg 6501 | |
| A | 2135 mm 2135 mm | |
| B | 1427 mm 697 mm | |
| C | 867 mm 867 mm | |
| D | 1500 mm 1500 mm |
| SFPvg 1402 SFPvg 6501 | ||
| E | 1532 mm 1532 mm |
| SFPvg 8401 | |
| A | 2135 mm |
| B | 787 mm |
| C | 1017 mm |
| D | 1740 mm |
| E | 1772 mm |
A = hauteur de l'appareil, pieds (minimum) / roulettes inclus
B = largeur de l'appareil sans poignée
C = profondeur de l'appareil sans poignée
D = profondeur de l'appareil avec porte ouverte
E = profondeur de l'appareil avec saillie de poignée et sécurité anti-basculement
4.3 Transporter l'appareil

DANGER
Risques de blessures et d'endommagements du fait du poids élevé de l'appareil!
▶ Le transport de l'appareil implique toujours l'intervention d'au moins deux personnes.

DANGER
Risques de blessures et d'endommagements en cas de renversement de l'appareil !
Prêter attention aux irrégularités du sol et aux rampes lors du transport des appareils.
Lors du transport de l'appareil, respecter les conseils suivants :

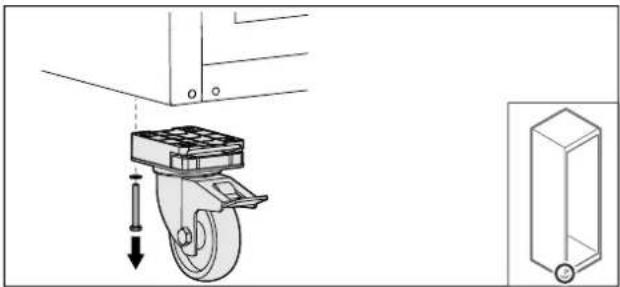

▶ Transporter l'appareil en position verticale. ▶ Si nécessaire : Démonter les appareils à deux portes pour le transport.
Lors de la mise en service initiale :
▶ Transporter l'appareil dans son emballage.
Lors du transport de l'appareil après la mise en service initiale (par exemple, déménagement ou nettoyage) :
▶ Vider l'appareil.
▶ Sécuriser la porte contre toute ouverture inopinée.
4.4 Déballer l'appareil
Vérifiez que l'appareil et l'emballage n'ont pas été endommagés pendant le transport. Adressez-vous immédiatement au fournisseur en cas de suspicion d'un quelconque dommage. Ne pas raccorder l'appareil à l'alimentation électrique.
▶ Retirer du dos ou des parois latérales de l'appareil tous les matériaux d'emballage susceptibles de gêner l'installation ou d'entraver la ventilation et l'aération.
4.5 Brancher le câble d'alimentation

Au dos de l'appareil, brancher la prise pour appareil froid du câble d'alimentation Fig. 9 (1).
▶ Monter le serre-câble. Fig. 9 (2)
4.6 Monter la sécurité anti-basculement

AVERTISSEMENT
Risque de blessures et de dommages en cas de basculement de l'appareil!
Danger de mort ainsi que de dégâts matériels sur l'appareil. Si vous retirez des tablettes complètement chargées de l'appareil, celui-ci risque de basculer.
Avant de mettre l'appareil en service : Monter la sécurité anti-basculement conformément aux instructions.


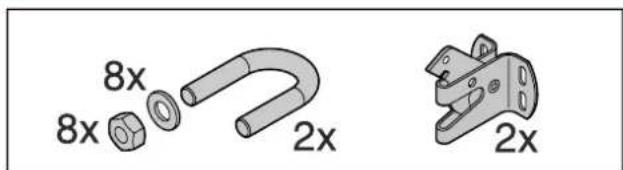

8x 8x 2x 2xFig. 10

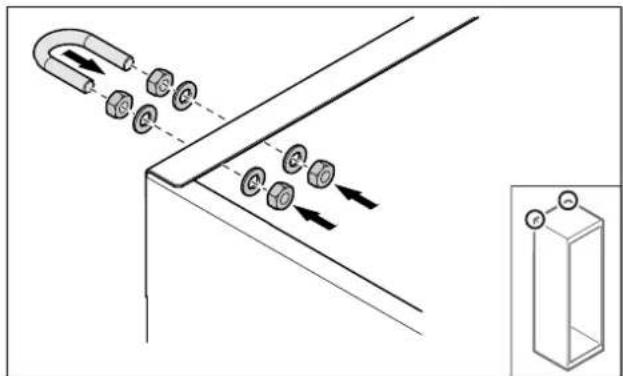

La sécurité anti-basculement est fournie avec l'appareil. Elle se compose d'une pièce de retenue, d'un étrier, de huit rondelles et de huit écrous.

Monter l'étrier sur l'appareil avec les rondelles et les écrous fournis.
Pousser contre le mur l'appareil avec les pièces de fixation montées.
▶ Aligner l'appareil. (voir 4.8 Aligner l'appareil)

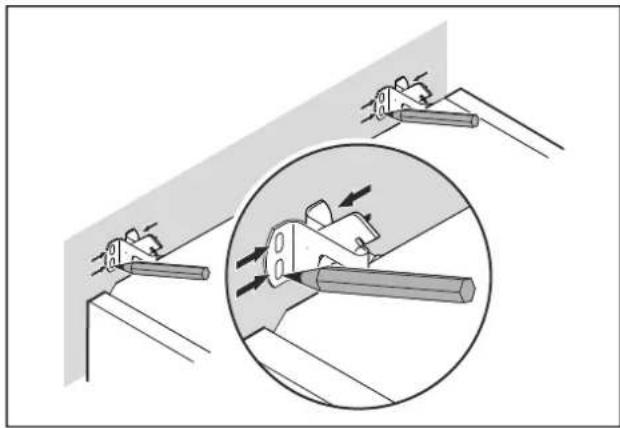

▶ Tracer des repères sur le mur.
▶ Écarter l'appareil du mur.

Selon les propriétés du mur ou du sol (bois, béton), utiliser un matériel de fixation approprié (par ex. des chevilles) et suffisamment de points de fixation.
▶ Fixer les crochets de sécurité.
4.7 Installer l'appareil

ATTENTION
Risque de blessures et de dommages !
▶ Installer l'appareil à deux personnes.

ATTENTION
Risque de blessures et de dommages !
La porte peut buter contre le mur et être ainsi endommagée. Dans le cas des portes en verre, le verre brisé peut entraîner des blessures !
Empêcher la porte de buter contre le mur. Placer des butoirs, par ex. en feutre, sur le mur.
Raccorder tous les composants nécessaires (par ex. le câble d'alimentation) à l'arrière de l'appareil et les faire passer sur le côté.
Remarque
Les câbles peuvent être endommagés !
- Éviter de coincer le câble en poussant l'appareil contre le mur.
▶ La distance entre le bord supérieur de l'appareil et le plafond doit être d'au moins 300 mm.
4.8 Aligner l'appareil
ATTENTION
Une déformation du corps de l'appareil peut survenir et empêcher la fermeture de la porte.
▶ Aligner l'appareil horizontalement et verticalement.
▶ Compenser les inégalités du sol à l'aide des pieds réglables.

AVERTISSEMENT
Réglage inadéquat de la hauteur du pied réglable ! Risque de blessures graves à mortelles. Un mauvais réglage de la hauteur peut entraîner le détachement de la partie inférieure du pied réglable et le basculement de l'appareil.
▶ Ne pas trop dévisser le pied réglable.
Pour rehausser l'appareil :
▶ Tourner le pied réglable dans le sens des aiguilles d'une montre.
Pour abaisser l'appareil :
▶ Tourner le pied réglable dans le sens inverse des aiguilles d'une montre.
4.9 Installation de plusieurs appareils
ATTENTION
Risque d'endommagement dû à la condensation entre les parois latérales !
▶ Ne pas placer l'appareil directement à côté d'un autre réfrigérateur.
Placer les appareils à une distance de 3 cm entre eux.
▶ Ne placer plusieurs appareils côte à côte que jusqu'à des températures de 35 °C et une humidité de 65 %.
▶ Si l'humidité de l'air est plus élevée, augmenter la distance entre les appareils.

Fig. 15 Installation côte à côte
Remarque
Un kit d'installation côte à côte est disponible auprès du service client de Liebherr. (voir 9.3 Service client)
4.10 Après installation
▶ Décoller les films protecteurs. *
▶ Nettoyer l'appareil. (voir 8.3 Nettoyer l'appareil)
▶ Au besoin : Désinfecter l'appareil.
▶ Conserver la facture pour avoir à disposition les données de l'appareil et du revendeur.
4.11 Eliminer l'emballage

AVERTISSEMENT
Risque d'étouffement avec les films et matériaux d'emballage !
▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage.
L'emballage est fabriqué en matériaux recyclables :
- carton ondulé / carton
- pièces en polystyrène expansé
- films et sachets en polyéthylène
- colliers de serrage en polypropylène
- cadres en bois cloués avec plaque de polyéthylène*
Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
4.12 Remplacer la butée de porte
4.12.1 Consignes de sécurité

AVERTISSEMENT
Risque de blessures en cas de changement de sens d'ouverture de la porte effectué par une personne non qualifiée !
▶ Faire changer le sens d'ouverture de la porte uniquement par un professionnel.

AVERTISSEMENT
Risque de blessures et de dommages dû au poids de la porte!
▶ Le changement doit être effectué uniquement par des personnes pouvant porter un poids de 45 kg.
▶ Effectuer le changement uniquement à deux personnes.
ATTENTION
Composants sous tension!
Endommagement de composants électriques.
Débrancher la prise avant de changer le sens d'ouverture de la porte.
4.12.2 Outil

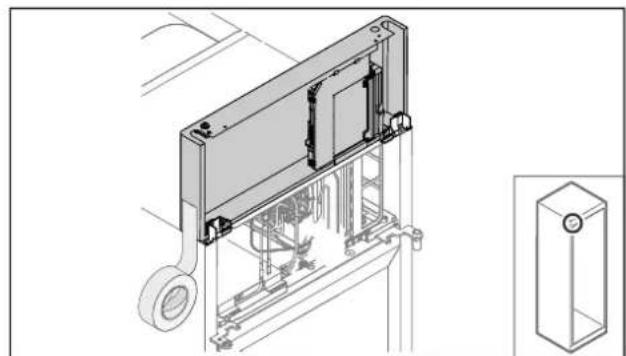

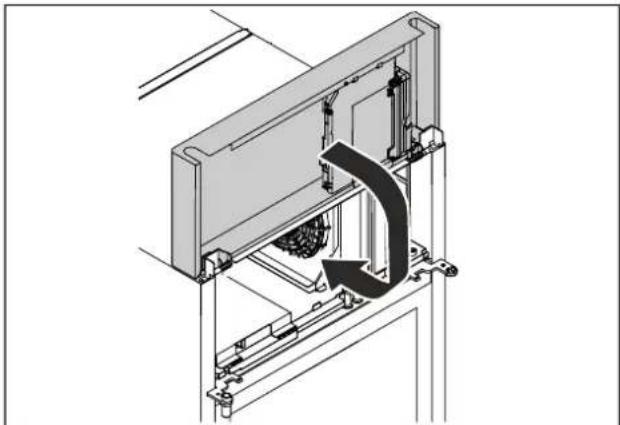

4.12.3 Ouvrir le cache du groupe
▶ Ouvrir la porte.

Fig. 17
▶ Soulever le cache du groupe vers le haut.
▶ Maintenir le cache.
-ou-

4.12.4 Démonter la porte

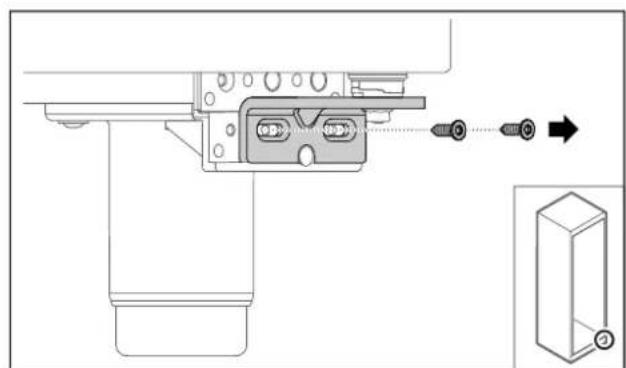

4.12.4 Démonter la porte (en mousse)

Fig. 21
Soulever légèrement la porte Fig. 21 (1), la faire basculer vers l'avant Fig. 21 (2) et l'abaisser Fig. 21 (3).
Déposer la porte sur une surface souple.
▷ La porte en mousse est démontée.

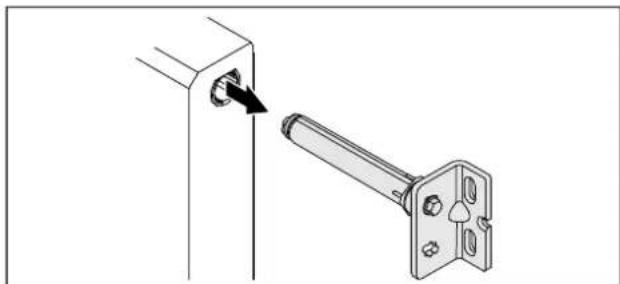

4.12.5 Modifier le système de fermeture inférieur

Fig. 22
▶ Retirer l'angle de la charnière inférieur de la porte.

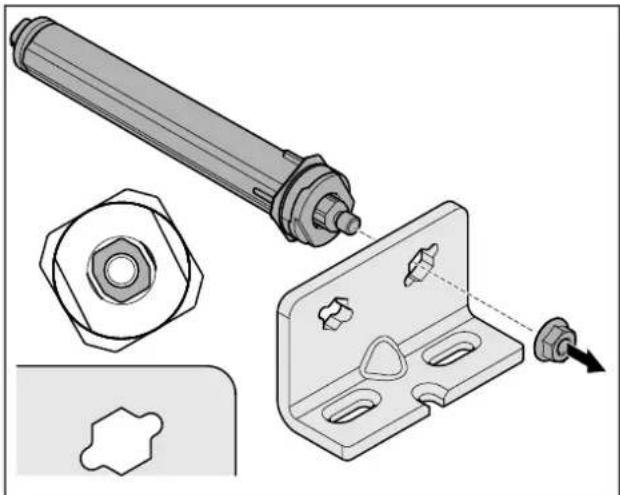

ATTENTION
Risque de blessures dû à un ressort tendu !
▶ Ne pas démonter le système de fermeture de la porte Fig. 23 (1).

▶ Faire tourner le système de fermeture Fig. 23 (2) jusqu'à entendre un clic.
▷ La précontrainte du système de fermeture est relâchée.

Fig. 24 Butée à droite
▶ Desserrer l'écrou.

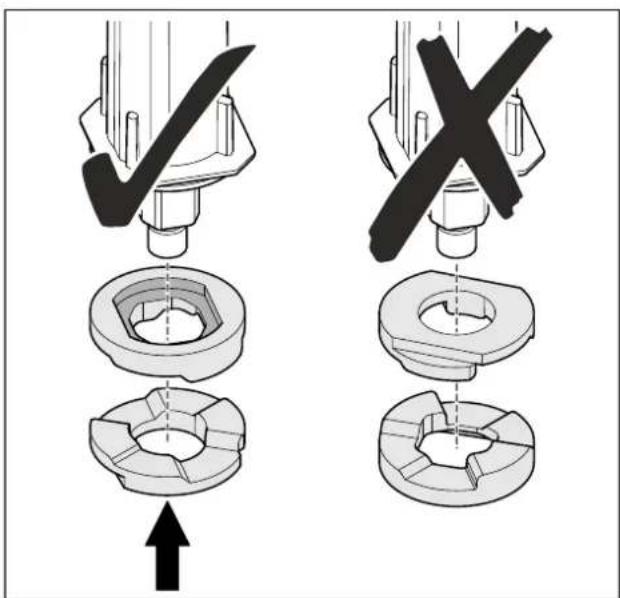

Remarque
Mauvaise disposition des rondelles de réglage de la hauteur. Une fixation suffisante de l'écrou n'est plus possible.
La rondelle doit s'enclencher sur la face inférieure du système de fermeture.

Fig. 26 Butée à gauche
▶ Mettre le système de fermeture dans l'autre trou de l'équerre de charnière et veiller ce qu'il soit correctement orienté.
▷ Le système de fermeture inférieur est modifié.
4.12.6 Modifier le système de fermeture supérieur
4.12.6 Modifier le système de fermeture supérieur (porte en mousse)

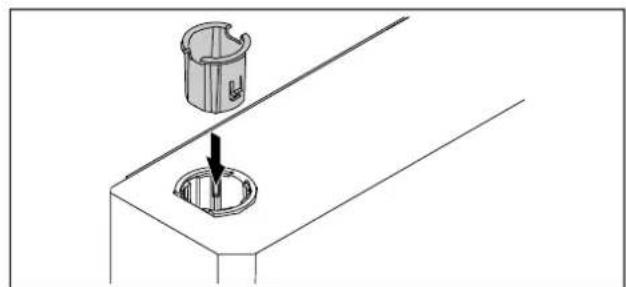

▶ Repositionner l'axe dans l'angle de la charnière.
▶ Serrer l'axe à un couple de 12 Nm.

Fig. 29
▶ Poser le cache.
▷ Le système de fermeture supérieur est modifié.
4.12.7 Modifier la serrure

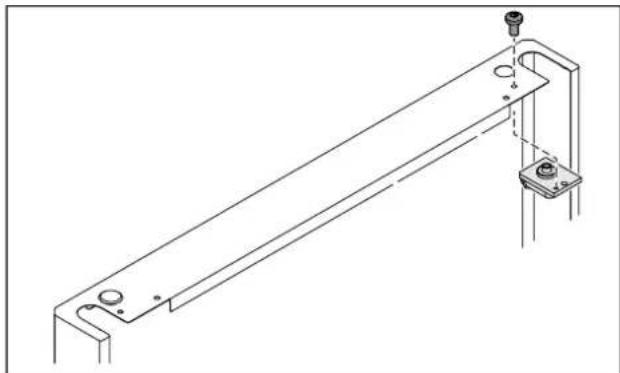

4.12.7 Repositionner le verrou (verrou mécanique)

Fig. 31
▶ Déplacer les caches de l'autre côté.

Fig. 32
▶ Insérer la serrure et la visser.
▷ Le verrou mécanique est repositionné.
4.12.8 Repositionner le support de palier

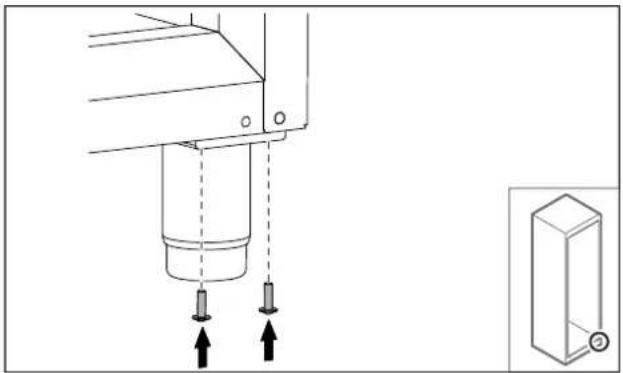

4.12.8 Repositionner le support de palier (pieds réglables)\*

Fig. 35
▶ Sortir les caches et les déplacer.

Fig. 37
▶ Visser le support de palier.
▷ Le support de palier est repositionné.

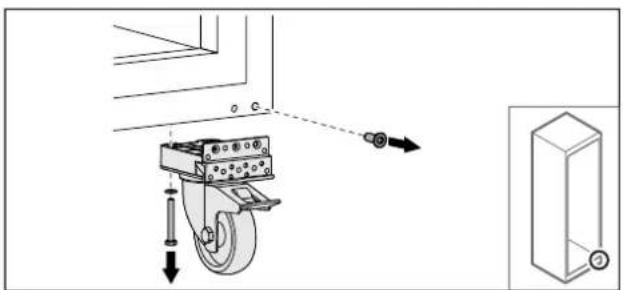

4.12.8 Repositionner le support de palier (rolettes)\*

AVERTISSEMENT
Risque de blessures et de dommages en cas de basculement de l'appareil! Danger de mort ainsi que de dégâts matériels sur l'appareil. Si vous démontez les roulettes de l'appareil, celui-ci risque de basculer.
Avant de procéder à des modifications sur l'appareil : sécuriser l'appareil pour éviter qu'il ne se renverse.

Fig. 38
▶ Dévisser les roulettes.

▶ Dévisser les roulettes avec le support de palier.

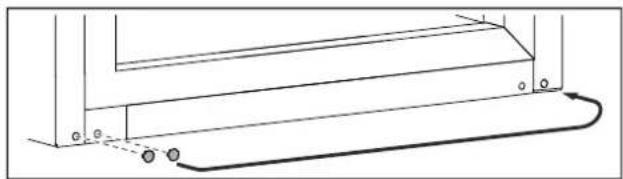

▶ Déplacer les caches.

Fig. 42

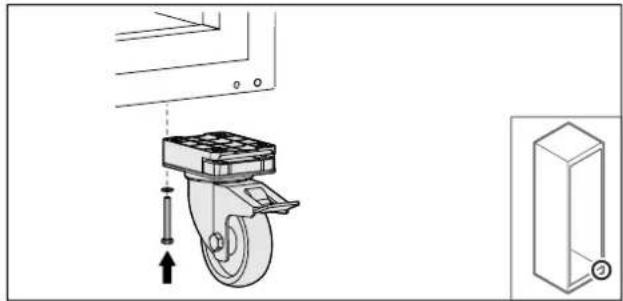

▶ Visser les roulettes avec le support de palier.
▷ Le support de palier est repositionné.
4.12.9 Modifier la porte
4.12.9 Modifier la porte (en mousse)

Fig. 43
▶ Retirer la douille de la charnière du côté opposé.

▶ Tourner la porte de 180°.

Fig. 45
Insérer la douille de la charnière en haut du côté de la charnière (le côté aplati est orienté vers l'extérieur).
▷ La porte en mousse est modifiée.

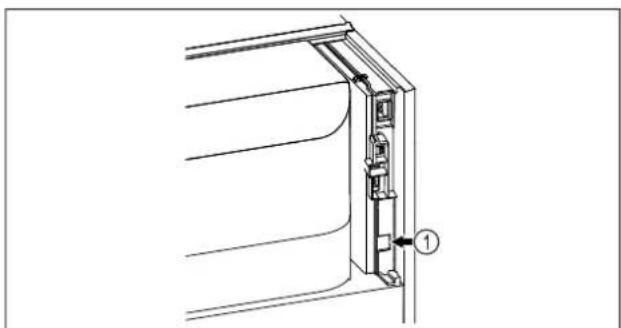

4.12.10 Monter le système de fermeture inférieur

Fig. 46
▶ Insérer le système de fermeture dans la porte.

Fig. 47 Porte vue d'en bas
Orientation du système de fermeture avant le montage conformément à la butée gauche (L) ou la butée droite (R).
4.12.11 Monter la porte
4.12.11 Monter la porte (en mousse)

▶ Serrer légèrement la vis.

Fig. 49
▶ Enfiler la porte légèrement inclinée en haut Fig. 49 (1), redresser la porte Fig. 49 (2) et la poser en bas sur la vis du support de palier Fig. 49 (3).

Fig. 50
▶ Visser la porte.
▷ La porte en mousse est montée.

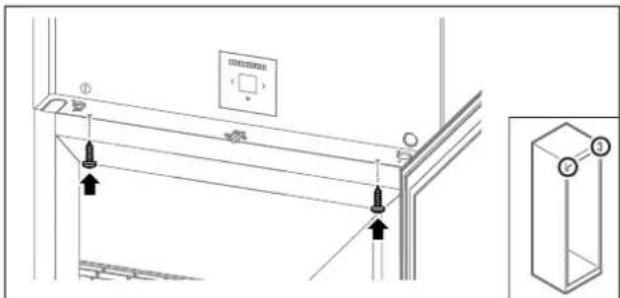

4.12.12 Fermer le cache du groupe

Fig. 51
▶ Fermer le cache du groupe.
Remarque
Ne pas coincer le câble.

Fig. 52
▶ Visser le cache du groupe.
▶ Fermer la porte.
▷ Le sens d'ouverture de la porte a changé.
4.13 Aligner la porte
4.13.1 Aligner la porte horizontalement
Si la porte n'est pas droite, vous pouvez l'ajuster par l'intermédiaire de l'équerre de charnière du bas.

Fig. 53
▶ Retirer la vis du milieu de l'équerre de charnière du bas.

Fig. 54
▶ Desserrer légèrement les deux vis et pousser la porte et l'équerre de charnière vers la gauche ou la droite.
▶ Serrer les vis à fond (la vis du milieu n'est plus nécessaire).
▷ La porte est alignée.
4.14 Brancher l'appareil

AVERTISSEMENT
Risque d'incendie en cas de raccordement inapproprié !
Brûlures
Détérioration de l'appareil.
▶ Ne pas utiliser de rallonge électrique.
▶ Ne pas utiliser de barres de distribution.

Risque d'endommagement en cas de raccordement inapproprié !
Détérioration de l'appareil.
▶ Ne pas raccorder l'appareil à des onduleurs en site isolé tels que des installations solaires et des générateurs à essence.
Remarque
Utiliser exclusivement le câble d'alimentation fourni.
S'assurer que les conditions suivantes sont bien respectées :
- Ne faire fonctionner l'appareil qu'avec du courant alternatif.
- La tension et la fréquence autorisées sont inscrites sur la plaque signalétique. L'emplacement de la plaque signalétique est indiqué dans le chapitre Vue d'ensemble de l'appareil. (voir 1.2 Vue d'ensemble de l'appareil et des accessoires)
-
La prise de courant est reliée à la terre conformément aux prescriptions et protégée électriquement.
-
Le courant de déclenchement du fusible se situe entre 10 et 16 A.
- La prise de courant est facile d'accès.
▶ Vérifier le raccordement électrique.
▶ Brancher la fiche de l'appareil au dos de l'appareil. Veiller à ce qu'elle s'enclenche correctement.
▶ Brancher la fiche à l'alimentation en tension.
▷ L'écran affiche ensuite le symbole Standby.
4.15 Allumer l'appareil (première mise en service)
S'assurer que les conditions suivantes sont réunies :
- L'appareil est en place et raccordé.
- Toutes les bandes autocollantes, films autocollants et de protection, ainsi que les sécurités de transport ont été retirés de l'intérieur et l'extérieur de l'appareil.

Fig. 55 Représentation à titre d'exemple
Le symbole Standby clignote jusqu'à ce que la procédure de démarrage soit terminée.
L'écran affiche le symbole Standby.
Si l'appareil est livré avec les réglages d'usine, il faut d'abord sélectionner la langue de l'écran lors de la mise en service.
Fig. 56
▶ Suivre les étapes tel qu'indiqué sur la figure.

Fig. 57
▷ L'appareil est allumé dès que la température s'affiche à l'écran.
▷ L'indicateur de température clignote jusqu'à ce que la température réglée soit atteinte.
4.16 Installer l'équipement

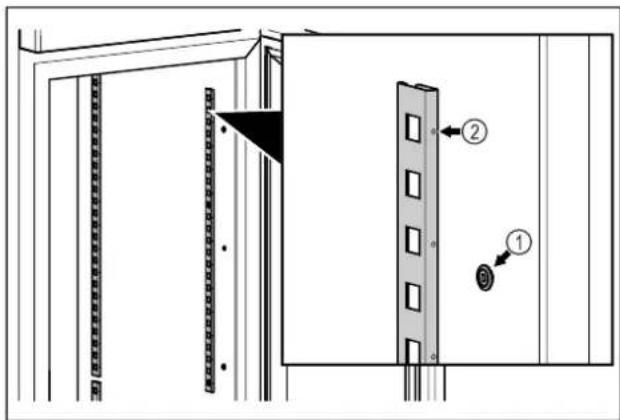

4.16.1 Installer les bandes d'encliquetage

Fig. 58 Représentation à titre d'exemple
Accrocher les bandes d'encliquetage dans la suspension Fig. 58 (1). Le repère Fig. 58 (2) doit pointer vers l'avant.

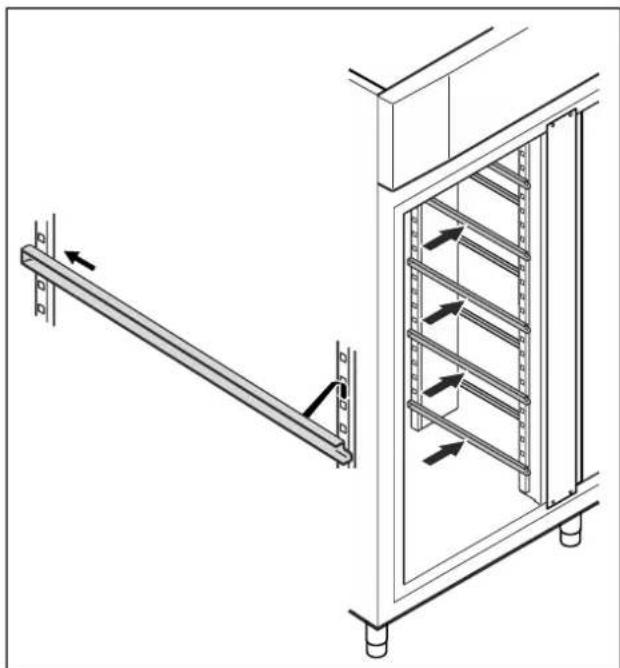

4.16.2 Mise en place du rail d'appui

Fig. 59 Représentation à titre d'exemple
▶ Insérer le rail d'appui dans la barre de support arrière et l'accrocher à l'avant.
4.17 Grille intermédiaire
4.17.1 Mise en place de la grille intermédiaire

Fig. 60 Représentation à titre d'exemple
▶ Poser la grille intermédiaire sur les rails d'appui.
5 Stockage
5.1 Conseils de stockage

Fig. 61 Représentation à titre d'exemple
Veiller aux points suivants lors du stockage d'aliments :
□ Lorsque les grilles de support Fig. 61 (1) peuvent être déplacées, changez leur position en fonction de la hauteur des aliments.
□ Respecter la charge maximale. (voir 9.1 Données techniques)
□ Ne remplir l'appareil que lorsque la température de stockage est atteinte (respect de la chaîne du froid).
□ Les produits réfrigérés ne doivent pas toucher la paroi arrière.
□ Ne stockez pas de produits réfrigérés au-delà de la butée arrière des grilles de support.
□ Conserver les liquides dans des récipients fermés.
□ Maintenir une distance entre les produits réfrigérés pour que l'air puisse circuler correctement.
□ Les produits réfrigérés ne doivent pas dépasser la
hauteur d'empilement indiquée.
Ceci est important afin de garantir une bonne circulation de l'air et une répartition homogène de la température à l'intérieur de l'appareil.
6 Utilisation
6.1 Éléments de commande et d'affichage
L'écran donne un aperçu rapide de l'état actuel de l'appareil, du réglage de la température, de l'état des fonctions et des réglages ainsi que des messages d'alarme et d'erreur.
La commande s'effectue à l'aide de flèches de navigation et d'un symbole de confirmation.
Il est possible d'activer ou de désactiver des fonctions et de modifier des valeurs de réglage.
(1) Affichage d'état (3) Flèche de navigation vers l'avant
(2) Flèche de navigation vers l'arrière
(4) Confirmer
6.1.1 Affichage d'état

Fig. 63 Affichage d'état avec température réelle
L'affichage d'état constitue l'écran initial et indique la température réelle. À partir de là, la navigation peut se poursuivre vers les fonctions et réglages. L'affichage d'état peut présenter différents symboles.
6.1.2 Symboles d'affichage
Les symboles d'affichage renseignent sur l'état de l'appareil.
Symboles de l'affichage d'état
| Symbole | État de appareil |
![]() | StandbyL'appareil est éteint. |
![]() | Symbole Standby clignotantL'appareil démarre. |
![]() | Température clignotanteLa température cible n'est pas encore atteinte. L'appareil se refroidit pour atteindre la température réglée. |
![]() | Affichage de la températureAffiche la température intérieure actuelle. |
| Symbole État de appareil | |
![]() | Affichage alterné température et symbole dégivrage avec barre blancheL'appareil est en dégivrage manuel |
![]() | Lettre D affichéeL'appareil est en DemoMode. |
![]() | Rappel entretienL'intervalle réglé est écoulé. |
![]() | Mémoire pleineLa mémoire de stockage des données (999 heures) est pleine. Les données les plus anciennes sont désormais écrasées. |
![]() | Symbole clignotantUne erreur est toujours active. |
![]() | Symbole d'erreurL'appareil est en état de défaut. |
![]() | Barre blanche en dessousSous-menu. |
![]() | Barre blanche au-dessusPréréglage, réglage actif ou valeur active. |
![]() | Barre croissanteAppuyer sur la touche pendant 3 secondes pour activer le réglage. |
![]() | Barre décroissanteAppuyer sur la touche pendant 3 secondes pour désactiver le réglage. |
6.1.3 Signaux sonores
Un signal retentit dans les cas suivants :
- Lorsqu'une fonction ou une valeur est confirmée.
- Lorsqu'une fonction ou une valeur ne peut pas être activée ou désactivée.
- À l'apparition d'une erreur.
- Lors d'un message d'alarme.
Les tonalités d'alarme peuvent être activées ou désactivées dans le menu Client.
6.2 Fonctionnement de l'appareil
6.2.1 Remarques sur les fonctions de l'appareil
Les fonctions de l'appareil sont réglées en usine pour garantir que votre appareil est entièrement fonctionnel.
Avant de modifier, d'activer ou de désactiver des fonctions de l'appareil, assurez-vous que les conditions suivantes sont bien respectées :
□ Vous avez lu et compris les descriptions de fonctionnement de l'écran. (voir 3 Fonctionnement de l'écran Touch)
□ Vous vous êtes familiarisé avec les éléments de commande et d'affichage de votre appareil. (voir 6.1 Éléments de commande et d'affichage)

6.2.2 Allumer et éteindre l'appareil
Ce réglage permet d'allumer et d'éteindre l'ensemble de l'appareil.
Allumer l'appareil
Sans DemoMode activé :

▶ Suivre les étapes tel qu'indiqué sur la figure.

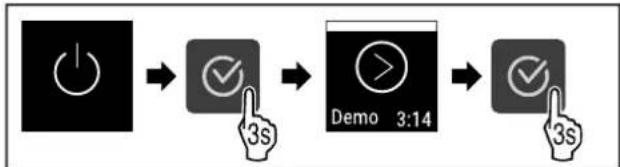

Avec DemoMode activé :
Fig. 65
▶ Suivre les étapes tel qu'indiqué sur la figure.
Remarque
Désactiver DemoMode afin la fin du compte à rebours.

Fig. 66
▷ L'affichage de la température apparaît à l'écran.
Éteindre l'appareil

Fig. 67
Fig. 68
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ L'écran affiche le symbole Standby.
▷ L'écran s'éteint après environ 10 minutes.
6.2.3 Température

La température dépend des facteurs suivants :
- fréquence d'ouverture de la porte
- durée d'ouverture de la porte
- température de la pièce dans laquelle se trouve l'appareil
- type, température et quantité d'aliments à congeler
Remarque
Dans certaines zones de l'intérieur de l'appareil, la température de l'air peut différer de la température affichée.
Régler la température

Fig. 70 Changement de température de -15,5 °C à -16,9 °C
▶ Suivre les étapes comme l'indique la figure.
▷ La température est réglée.
6.2.4 Enregistrement des températures

L'appareil affiche les températures minimale et maximale de l'intérieur. L'enregistrement des températures démarre automatiquement lorsque l'appareil est allumé et à un intervalle d'une minute. Après 999 heures (environ 40 jours) un message indique que la mémoire de stockage des données est pleine. L'enregistrement des températures doit donc être réinitialisé.
Remarque
Il est recommandé de réinitialiser une fois l'enregistrement des températures lors de la mise en service de l'appareil lorsque la température réglée est atteinte. Ainsi, la valeur de température maximale affichée sera pertinente.
Afficher l'enregistrement de la température
L'enregistrement de la température affiche la durée d'enregistrement et les températures minimales et maximales mesurées pendant cette durée.

Fig. 71

Fig. 72
▷ L'écran d'état s'affiche avec les enregistrements de la température.

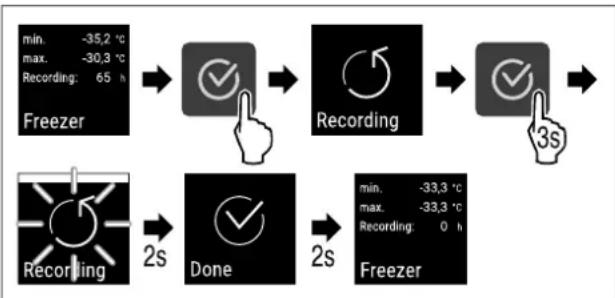

Réinitialiser l'enregistrement de la température
Les températures minimales et maximales affichées peuvent être réinitialisées à tout moment. Ce faisant, les valeurs affichées sont supprimées et l'intervalle d'enregistrement est redémarré.

Fig. 73
Fig. 74
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ L'enregistrement des températures est réinitialisé.
▷ L'intervalle d'enregistrement redémarre.
6.2.5 Éclairage

L'appareil est équipé d'un éclairage intérieur.
L'éclairage intérieur s'allume lors de l'ouverture de la porte de l'appareil.
6.2.6 Accès sécurisé au menu Réglages

Ce réglage permet de sécuriser l'accès du menu Réglages en tapant un code PIN à trois chiffres.
Application :
- Pour éviter une modification accidentelle des réglages et fonctions.
- Pour éviter un arrêt accidentel de l'appareil.
- Empêcher une modification involontaire de la température.
Activer l'accès sécurisé du menu Réglages

Fig. 75
Fig. 76
▶ Suivre les étapes comme l'indique la figure.
▷ Le code d'accès sécurisé du menu Réglages est activé.
Modifier le code PIN de l'accès sécurisé du menu Réglages
Voir : (voir 6.2.7 Codes d'accès)
Désactiver l'accès sécurisé du menu Réglages

Fig. 77
Fig. 78
▶ Suivre les étapes comme l'indique la figure.
▷ Le code d'accès sécurisé du menu Réglages est désactivé.
Ouvrir le menu Réglages sécurisé
Lorsque l'accès sécurisé est activé, le code PIN doit être saisi pour ouvrir le menu Réglages.
Après la saisie du bon code PIN, le menu Réglages reste déverrouillé pendant 20 minutes, sauf si vous revenez à l'affichage d'état.
Remarque
▶ Dans l'exemple suivant, le code PIN préréglé en usine : 1 1 1 est utilisé.
L'accès sécurisé au menu Réglages doit être actif.
Appuyer sur la flèche de navigation jusqu'à afficher la fonction concernée.
Fig. 79
▶ Suivre les étapes comme l'indique la figure.
▷ Le code PIN est correct.
▷ Le menu Réglages s'ouvre.
6.2.7 Codes d'accès
Plusieurs réglages sont possibles.
Application :
- Modifier le code de réglage.
- Réinitialiser le code de réglage.

Code d'accès sécurisé au menu Réglages
Modifier le code de réglage
Ce réglage permet de modifier le code d'accès sécurisé au menu Réglages.
Le réglage s'effectue en 3 étapes :
- Saisie de l'ancien code de réglage
- Saisie du nouveau code de réglage
- Confirmation du nouveau code de réglage
Remarque
Dans l'exemple suivant, le code de réglage 1 1 1 préréglé en usine est modifié.
▶ Le nouveau code de réglage est 2 3 4

Fig. 80
L'accès sécurisé au menu Réglages doit être actif. (voir 6.2.6 Accès sécurisé au menu Réglages )
- Appuyer sur la flèche de navigation jusqu'à afficher la fonction concernée.
J[">"]
K["..."]
L["✓"]
M["Old code"] --> N["✓"]
N --> O["111 Old code"]
P[">"]
Q["..."]
R["✓"]
S["111 Old code"] --> T["✓"]
T --> U["Correct"]
Fig. 81
▶ Suivre les étapes comme l'indique la figure.
▷ Saisie de l'ancien code de réglage effectuée.
Fig. 82
▶ Suivre les étapes comme l'indique la figure.
▷ Saisie du nouveau code de réglage effectuée.
Fig. 83
▶ Suivre les étapes comme l'indique la figure.
▷ Confirmation du nouveau code de réglage effectuée.
▷ Le code de réglage a été modifié.
Réinitialiser le code de réglage
Code d'accès sécurisé au menu Réglages oublié ou inconnu.
Réinitialiser l'appareil aux réglages (voir 6.2.27 Rétablissement des réglages d'usine) d'usine.
▷ L'appareil a été réinitialisé à ses réglages d'origine.
▷ Le code de réglage réglé en usine est 1 1 1

6.2.8 Rappel d'intervalle d'entretien
Réglage du délai avant le rappel de l'entretien.
Il est possible de régler les valeurs suivantes :
- 7 jours
- 14 jours
- 30 jours
- 60 jours
- 90 jours
- 180 jours
- 360 jours
- 720 jours
- 1080 jours
- Off
Régler le rappel de l'intervalle d'entretien
Les étapes suivantes décrivent comment régler le délai avant entretien.

▶ Suivre les étapes comme l'indique la figure.
▷ Le délai avant le rappel de l'entretien est réglé.
▷ Le temps restant est affiché.
6.2.9 Langue

Ce réglage permet de régler la langue d'affichage.
Régler la langue

▶ Suivre les étapes comme l'indique la figure.
▷ La langue choisie est réglée.
6.2.10 Unité de température

Utilisez cette fonction pour régler l'unité de température. Vous pouvez régler l'unité de température sur le degré Celsius ou le degré Fahrenheit.
Régler l'unité de température

Fig. 89 Représentation à titre d'exemple : Passer du degré Celsius au degré Fahrenheit.
▶ Suivre les étapes comme l'indique la figure.
▷ L'unité de température est à présent réglée.
6.2.11 Luminosité de l'écran

Cette fonction vous permet de régler la luminosité de l'écran.
Vous pouvez régler les niveaux de luminosité suivants.
- 40%
- 60%
- 80%
- 100 % (réglage par défaut)
Réglage de la luminosité

Fig. 91 Représentation à titre d'exemple : Passer de 80 à 60 %.
▶ Suivre les étapes comme l'indique la figure.
▷ La luminosité est réglée.
6.2.12 Alarm Sound

Cette fonction permet d'activer ou de désactiver toutes les tonalités d'alarme, comme par exemple l'alarme de la porte.
Activer Alarm Sound

▶ Suivre les étapes comme l'indique la figure.
▷ Alarm Sound est activé.
Désactiver Alarm Sound

▶ Suivre les étapes comme l'indique la figure.
▷ Alarm Sound est désactivé.

6.2.13 Key Sound
Cette fonction permet d'activer et de désactiver toutes les tonalités de confirmation et le Startsound.
Activer Key Sound

▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Key Sound est activé.
Désactiver Key Sound

▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Key Sound est désactivé.
6.2.14 Connexion WiFi

Remarque
Le Liebherr SmartMonitoring Dashboard n'est pas disponible dans tous les pays. Vérifiez la disponibilité via le code QR en saisissant votre modèle.
Remarque
L'utilisation du Liebherr SmartMonitoring Dashboard sur https://smartmonitoring.liebherr.com nécessite l'installation d'un SmartModule et d'un compte professionnel MyLiebherr. Lors de la mise en service en ligne, vous pouvez vous connecter directement avec vos données de connexion existantes ou vous inscrire et créer un compte d'entreprise.
Cette configuration établit une connexion sans fil entre l'appareil et Internet. La connexion se fait via le SmartModule. L'appareil peut être connecté via le Liebherr SmartMonitoring Dashboard, accessible par navigateur, et des options étendues et possibilités individuelles de commande, de gestion et de surveillance peuvent être exploitées.
Remarque
Vous pouvez vous procurer les accessoires auprès du service après-vente (voir 9.3 Service client) et de la boutique Liebherr-Hausgeräte à l'adresse home.liebherr.com/shop/de/deu/zubehor.html.

S'assurer que les conditions suivantes sont bien respectées :
□ Le SmartModule Fig. 100 (1) est installé.
Établir la connexion
La mise en service et l'installation de votre SmartModule s'effectuent en ligne sur votre terminal compatible Internet via le Liebherr SmartMonitoring Dashboard.
Vous trouverez également des informations sur l'installation ultérieure du SmartModule sur le Liebherr SmartMonitoring Dashboard.

Fig. 101
▶ Ouvrez le Liebherr SmartMonitoring Dashboard (voir Fig. 101).
Sur le réfrigérateur ou congélateur :

Fig. 103
▶ Suivre les étapes tel qu'indiqué sur la figure.
Poursuivre la procédure d'installation sur votre terminal compatible Internet : Liebherr SmartMonitoring Dashboard

Fig. 104
▶ La connexion s'établit.
▷ WiFi connecting s'affiche. Le symbole clignote.
▶ Suivre les instructions fournies sur le Liebherr SmartMonitoring Dashboard.
▷ La connexion est établie.
Rompre la connexion

Fig. 106
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ La connexion est rompue.
Réinitialiser la connexion

Fig. 108
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Les valeurs par défaut des paramètres WiFi sont rétablies.
6.2.15 Connexion LAN

Remarque
Le Liebherr SmartMonitoring Dashboard n'est pas disponible dans tous les pays. Vérifiez la disponibilité via le code QR en saisissant votre modèle.
Remarque
L'utilisation du Liebherr SmartMonitoring Dashboard sur https://smartmonitoring.liebherr.com nécessite l'installation d'un SmartModule et d'un compte professionnel MyLiebherr. Lors de la mise en service en ligne, vous pouvez vous connecter directement avec vos données de connexion existantes ou vous inscrire et créer un compte d'entreprise.
Cette configuration établit une connexion filaire entre l'appareil et Internet. La connexion se fait via le SmartModule. L'appareil peut être connecté via le Liebherr SmartMonitoring Dashboard, accessible par navigateur, et des options étendues et possibilités individuelles de commande, de gestion et de surveillance peuvent être exploitées.
Remarque
Vous pouvez vous procurer les accessoires auprès du service après-vente (voir 9.3 Service client) et de la boutique Liebherr-Hausgeräte à l'adresse home.liebherr.com/shop/de/deu/zubehor.html.

S'assurer que les conditions suivantes sont bien respectées :
□ Le SmartModule Fig. 109 (1) est installé.
□ Un câble réseau est connecté.
Établir la connexion
La mise en service et l'installation de votre SmartModule s'effectuent en ligne sur votre terminal compatible Internet via le Liebherr SmartMonitoring Dashboard.
Vous trouverez également des informations sur l'installation ultérieure du SmartModule sur le Liebherr SmartMonitoring Dashboard.

Fig. 110
▶ Ouvrez le Liebherr SmartMonitoring Dashboard (voir Fig. 110).
Sur le réfrigérateur ou congélateur :

Fig. 111
Fig. 112
▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La connexion s'établit : LAN connecting s'affiche. Le symbole clignote.
- Suivre les instructions fournies sur le Liebherr SmartMonitoring Dashboard.
▷ La connexion est établie.
Rompre la connexion

Fig. 113
Fig. 114
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ La connexion est rompue.
6.2.16 Informations de l'appareil

Cette fonction permet d'afficher le nom du modèle, l'index, le numéro de série et le numéro de service de votre appareil. Vous aurez besoin des informations de l'appareil si vous contactez le service client. (voir 9.3 Service client)
Cette fonction vous permet également d'ouvrir le menu avancé. (voir 3 Fonctionnement de l'écran Touch)
Affichage des informations de l'appareil

Fig. 115
▶ Suivre les étapes comme l'indique la figure.
▷ L'écran affiche les informations de l'appareil.

6.2.17 Heures de fonctionnement
Cet écran indique les heures de fonctionnement de l'appareil.
Afficher les heures de fonctionnement

Fig. 118
Les heures de fonctionnement apparaissent.

6.2.18 Logiciel
Cette fonction permet d'afficher la version logicielle de votre appareil.
Affichage de la version logicielle

▶ Suivre les étapes comme l'indique la figure.
▷ L'écran affiche la version logicielle.

6.2.19 Dégivrage
L'appareil dégivre automatiquement en mode normal.
Application :
- Si l'intérieur présente trop de givre, il est possible de démarrer manuellement la fonction de dégivrage automatique.
Démarrage manuel du dégivrage automatique
Fig. 122
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Le dégivrage automatique est démarré. Une fois dégivré, l'appareil se remet automatiquement en mode normal.
Remarque
S'il reste encore de la glace à l'intérieur de l'appareil après plusieurs dégivrages automatiques, le dégivrer manuellement. (voir 8.2 Dégivrer l'appareil)
Annulation du dégivrage démarré manuellement
Fig. 124
▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Le dégivrage démarré manuellement est annulé. L'appareil retourne automatiquement dans le mode de fonctionnement normal.

Information de dégivrage
Ce réglage permet de modifier l'afficher pendant le dégi-vrage automatique.
Les affichages suivants sont disponibles :
- Def 1: L'affichage de la température n'est pas actualisé et indique la dernière température avant le lancement du processus de dégivrage automatique.
- Def 2: La mention « Processus de dégivrage automatique » est affichée dans l'écran d'état. L'affichage de la température est actualisé en permanence et indique la température réelle.
- Def 3: L'affichage de la température est actualisé en permanence et indique la température réelle.
- Def 4: La mention « Processus de dégivrage automatique » est affichée dans l'écran d'état. L'affichage de la température n'est pas actualisé et indique la dernière température avant le lancement du processus de dégivrage automatique.

Fig. 125 Remarque « procédure de dégivrage automatique »

▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ L'affichage souhaité est sélectionné.

6.2.20 Calibrage des capteurs
Le calibrage des capteurs sert à compenser les différences entre la température affichée et la température réelle à l'intérieur de l'appareil.
Plage de réglages : +/- 3 Kelvin en intervalles de 0,1 Kelvin.
Calibrer un capteur

Fig. 128
Fig. 129
▶ Suivre les étapes comme l'indique la figure.
▷ Le capteur est calibré.
Remarque
La température étalonnée s'affiche sur l'écran sous deux heures.

6.2.21 Alarme de température
L'alarme de température est déclenchée dès que la température intérieure quitte la plage de température réglable et que le minuteur éventuellement réglé est terminé.
Il est possible de régler les valeurs suivantes :
- Seuil inférieur de température par intervalles de 0,1 °C
- Seuil supérieur de température par intervalles de 0,1 °C
- Délai d'alarme de 0 à 60 minutes (le réglage « 0 » signifie que le relais d'alarme ne répétera pas l'alarme).
- Fréquence de répétition de l'alarme de 0 à 30 minutes

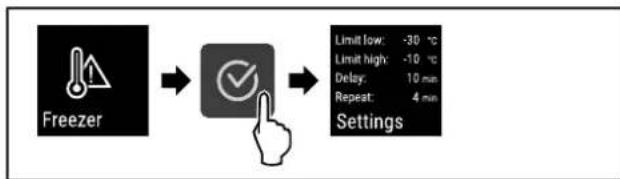

Régler l'alarme de température

Fig. 131
▶ Suivre les étapes comme l'indique la figure.
J[">"]
K[">"]
L[">"]
M[">"]
N[">"]
O[">"]
P[">"]
Q[">"]
R[">"]
Fig. 133
▶ Suivre les étapes comme l'indique la figure.
▷ Seuil de température inférieur paramétré.
Fig. 134
▶ Suivre les étapes comme l'indique la figure.
Seuil de température supérieur paramétré.
Fig. 135
▶ Suivre les étapes comme l'indique la figure.
Délai d'attente de l'alarme paramétré.
Fig. 136
▶ Suivre les étapes comme l'indique la figure.
▷ Intervalle de répétition de l'alarme paramétré.
▷ Alarme de température paramétrée.
Afficher les valeurs de l'alarme de température paramétrées

▶ Suivre les étapes comme l'indique la figure.
Fig. 140
▶ Suivre les étapes comme l'indique la figure.
▷ Les valeurs de l'alarme de température paramétrées sont affichées.
6.2.22 Alarme de la porte

Cette fonction permet d'activer ou de désactiver l'alarme de la porte. L'alarme de porte retentit lorsque la porte reste ouverte trop longtemps. L'alarme de porte est activée à la livraison. Vous pouvez régler la durée maximale d'ouverture de la porte avant le déclenchement de l'alarme.
Vous pouvez définir les valeurs suivantes :
- 15 secondes
- 30 secondes
- 60 secondes
- 90 secondes
- 120 secondes
- 150 secondes
- 180 secondes
- Désactivée
Réglage de l'alarme de porte

Fig. 143 Représentation à titre d'exemple : modification de l'alarme de porte de 30 secondes à 60 secondes.
▶ Suivre les étapes comme l'indique la figure.
▷ L'alarme de porte est réglée.
Désactivation de l'alarme de porte

▶ Suivre les étapes comme l'indique la figure.
▷ L'alarme de porte est désactivée.
6.2.23 Alarme lumineuse

Ce réglage permet de mettre en évidence des messages d'alarme affichés à l'écran en faisant clignoter en plus l'éclairage de l'appareil.
Activer l'alarme lumineuse

▶ Suivre les étapes comme l'indique la figure.
Fig. 149
▶ Suivre les étapes comme l'indique la figure.
▷ L'alarme lumineuse est activée.
Désactiver l'alarme lumineuse

▶ Suivre les étapes comme l'indique la figure.
Fig. 153
▶ Suivre les étapes comme l'indique la figure.
▷ L'alarme lumineuse est désactivée.
6.2.24 Simulation d'alarme

Ce réglage permet de simuler une modification de température dans l'appareil afin éventuellement de contrôler le bon fonctionnement des dispositifs de sécurité branchés.
Démarrer la simulation d'alarme

▶ Suivre les étapes comme l'indique la figure.
Fig. 157
▶ Suivre les étapes comme l'indique la figure.
▷ La simulation a été effectuée.
▷ Les dispositifs de sécurité branchés devraient s'être déclenchés.
6.2.25 Relais d'alarme

Ce réglage permet de relayer une ou plusieurs alarmes vers un récepteur d'alarme externe branché sur l'appareil.
Les réglages suivants peuvent être sélectionnés :
- Type d'alarme :
- Alarme de porte
- Alarme de température
- Alarme de porte et de température
. Tous
- Confirmer :
- Oui : L'alarme de l'appareil et du récepteur externe connecté est terminée.
- Non : L'alarme est confirmée sur l'appareil et reste active sur le récepteur jusqu'à ce que l'erreur soit éliminée.
- Actualiser (visible uniquement si « Oui » est sélectionné):
- Oui : L'alarme se répète.
Alarme de température en fonction de la durée réglée (voir 6.2.21 Alarme de température) (Si le délai d'alarme est réglé sur « 0 », le relais d'alarme ne répétera pas l'alarme.)
Alarme de porte après 1 ou 4 minutes * (voir 6.2.22 Alarme de la porte )
- Non : Alarme confirmée de façon permanente.
Activer le relais d'alarme

▶ Suivre les étapes comme l'indique la figure.
▷ Le relais d'alarme est réglé.

6.2.26 Mode démo
Le mode démo est une fonction spéciale pour les concessionnaires qui souhaitent présenter les fonctions de l'appareil. Si vous activez le mode démo, toutes les fonctions de réfrigération sont désactivées.
Si vous allumez votre appareil et qu'un « D » apparaît sur l'affichage d'état, c'est que le mode démo est déjà activé. Si vous activez puis désactivez le mode démo, les réglages d'usine de l'appareil seront rétablis. (voir 6.2.27 Rétablissement des réglages d'usine )
Activer le mode démo

▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Le mode démo est activé.
▷ L'appareil est éteint.
▶ Mettre en marche l'appareil. (voir 4.15 Allumer l'appareil (première mise en service))
▷ Un « D » apparaît sur l'affichage d'état.
Désactiver le mode démo

▶ Suivre les étapes tel qu'indiqué sur la figure.
▷ Le mode Démo est désactivé.
▷ L'appareil est éteint.
▶ Mettre en marche l'appareil. (voir 4.15 Allumer l'appareil (première mise en service))
▷ Les paramètres d'usine de l'appareil sont rétablis.
6.2.27 Rétablissement des réglages
d'usine

Utilisez cette fonction pour réinitialiser tous les réglages sur leurs valeurs d'usine. Tous les réglages que vous avez effectués jusqu'à présent sont réinitialisés sur leur valeur initiale.
Procéder à une réinitialisation

▶ Suivre les étapes comme l'indique la figure.
▷ L'appareil est réinitialisé.
▷ L'appareil est éteint.
▶ Redémarrer l'appareil. (voir 4.15 Allumer l'appareil (première mise en service))
6.3 Messages
6.3.1 Avertissements
Les avertissements sont signalés par un signal sonore et un symbole à l'écran. Le signal sonore s'intensifie jusqu'à l'accusé de réception du message.
| Message | Cause Solution | |
| Porte ouverte | Le message apparaît lorsque la porte est restée ouverte trop longtemps. | ► Fermer la porte.► Appuyer sur la touche de confirmation.► L’alarme s’arrête.RemarqueLe délai d’apparition du message peut être réglé (voir 6.2.22 Alarme de la porte ). |
| Alarme de température | Le message apparaît quand la température ne correspond pas à la température réglée. Cause possible de la différence de température :- Des aliments chauds ont été introduits dans le réfrigérateur.- Lors du réarrangement ou du prélèvement de produits réfrigérés, une quantité excessive d’air chaud a pénétré à l’intérieur de l’appareil.- Une coupure de courant prolongée s’est produite. | ► Appuyer sur la touche de confirmation.► La température la plus chaude s’affiche.► Appuyer sur la touche de confirmation.► La température actuelle clignote et alterne avec le symbole d’alarme de température jusqu’à ce que la température réglée soit atteinte.► Vérifier la qualité des produits réfrigérés. |
| Message Cause Solution | ||
![]() | L'appareil est défectueux, il existe un défaut de l'appareil ou un composant de l'appareil est défectueux. | Déplacer les produits réfrigérés. Appuyer sur la touche de confirmation. Le code d'erreur s'affiche. Appuyer sur la touche de confirmation.Un autre code d'erreur s'affiche le cas échéant.ouL'écran d'état apparaît avec un symbole d'erreur clignotant .Appuyer sur les touches de navigation fait à nouveau s'afficher le(s) code(s) d'erreur.Noter le(s) code(s) d'erreur et contacter le service client. |
| Erreur | ||
![]() | Le message s'affiche après une interruption de l'alimentation électrique, lorsque la température dépasse le seuil d'alarme une fois l'alimentation rétablie. | Appuyer sur la touche de confirmation.La température la plus chaude et le nombre de coupures de courant sont affichés. Appuyer sur la touche de confirmation.L'alarme s'arrête et la température actuelle s'affiche.Vérifier la qualité des produits réfrigérés. |
| Panne de courant | ||
![]() | La connexion WiFi est interrompue. Vérifier la connexion.![]() | Appuyer sur la touche de confirmation.L'alarme s'arrête. |
| Erreur WiFi | ||
Erreur WWW WiFi | Le message s'affiche lorsqu'il n'y a pas de connexion Internet via WiFi. | ► Vérifier la connexion. ► Appuyer sur la touche de confirmation.► L'alarme s'arrête. |
Erreur LAN | La connexion LAN est interrompue. ► Vérifier | la connexion et le câble réseau. ► Appuyer sur la touche de confirmation.► L'alarme s'arrête. |
Erreur WWW LAN | Le message s'affiche lorsqu'il n'y a pas de connexion Internet via LAN. | ► Vérifier la connexion. ► Appuyer sur la touche de confirmation.► L'alarme s'arrête. |
6.3.2 Rappels
Les rappels apparaissent lorsqu'une action doit être exécutée. Ils sont signalés par un signal sonore et un symbole à l'écran. Appuyer sur la touche de confirmation pour accuser réception du message.
| Message Cause Solution | ||
Rappel d'entretien | Le message s'affiche lorsque le timer d'intervalle d'entretien réglé est écoulé. | ▸ Appuyer sur la touche de confirmation.▸ L'alarme s'arrête.RemarqueL'intervalle d'entretien peut être réglé (voir 6.2.8 Rappel d'intervalle d'entretien). |
Rappel d'enregistrement | Le message s'affiche lorsque la mémoire de stockage de la température (999 heures) est pleine. | ▸ Appuyer sur la touche de confirmation.▸ L'alarme s'arrête.Les données les plus anciennes sont désormais écrasées.RemarqueL'enregistrement de la température peut être réinitialisé (voir 6.2.4 Enregistrement des températures). |
7 Équipement
7.1 Serrure de sécurité
La serrure de la porte de l'appareil est équipée d'un mécanisme de sécurité.
7.1.1 Verrouiller l'appareil

Fig. 166
▶ Insérer la clé.
▶ Tourner la clé à 90° dans le sens antihoraire.
▷ L'appareil est fermé.
7.1.2 Déverrouiller l'appareil

Fig. 167
▶ Insérer la clé Fig. 167 (1).
▶ Tourner la clé à 90° dans le sens horaire Fig. 167 (2).
▷ L'appareil est ouvert.
7.2 Capteurs
L'appareil peut être équipé des capteurs de température suivants :
- Capteur C
7.2.1 Capteur C (capteur de contrôle)
L'emplacement du capteur C est fixe et régule la température intérieure de l'appareil. Vous pouvez calibrer le capteur C selon vos besoins. (voir 6.2.20 Calibrage des capteurs)
7.3 Interfaces
Sur l'arrière de l'appareil se trouvent différentes options de raccordement.

Les connecteurs sont sécurisés avec des vis. Dévisser les vis à droite et à gauche pour pouvoir retirer le connecteur.

(1) Sortie d'alarme sans potentiel
[2] Interface LAN
7.3.1 Sortie d'alarme sans potentiel

AVERTISSEMENT
Risque de blessures par choc électrique !
▶ Le raccordement de l'appareil à un dispositif d'alarme externe ne doit être fait que par un technicien qualifié !
Ces trois contacts peuvent être utilisés pour brancher un dispositif d'alarme optique ou acoustique. Le connecteur est conçu pour une source de très basse de tension de sécurité SELV de 30 V (DC) - 8 A maximum (valeur minimale de courant 150 mA).

Fig. 170
(1) NO (normally open) Raccordement pour un voyant de contrôle actif en fonctionnement normal ou lorsque l'appareil est éteint.
(2) COM (common) Source de tension externe
(3) NC (normally closed) Raccordement pour un voyant de contrôle actif en cas d'alarme ou d'absence de d'alimentation électrique.
8 Entretien
8.1 Plan d'entretien
Les travaux d'entretien doivent être menés régulièrement pour maintenir le bon fonctionnement de l'appareil.

ATTENTION
Risque de blessure et d'endommagement en cas d'entretien incorrect !
Blessures et dégâts matériels.
Les travaux d'entretien ne doivent être effectués que par des techniciens qualifiés.

AVERTISSEMENT
Risque de court-circuit par les composants sous tension! Choc électrique ou détérioration de l'électronique.
► Éteindre l'appareil.
▶ Débrancher la prise ou couper le fusible.
Remarque
Il est possible d'activer une fonction de rappel d'entretien. [voir 6.2.8 Rappel d'intervalle d'entretien]
Remarque
Il est recommandé de créer un protocole d'entretien documentant tous les travaux effectués (réparations, vérifications).
Remarque
Liebherr recommande une maintenance annuelle. Adressez-vous à votre service après-vente pour obtenir une offre individuelle (voir 9.3 Service client).
| Composant Activité Intervalle d'entretien | ||
| Pièce de tôle Contrôler l'absence | de dégâts et de corrosion.Remplacement des pièces endommagées :(voir 9.3 Service client) | Une fois par an |
| Porte, charnières | Contrôler l'orientation (voir 4.13 Aligner la porte), le mouvement et la fixation. | Une fois par an |
| Serrure, poignée * Contrôler la mo | bilité et la bonne fixation. Une fois par an | |
| Joint de la porte Contrôler l'absence | de dégâts, l'usure et la bonne fixation.Contacter le service client (voir 9.3 Service client) pour demander le remplacement du joint de porte. | Une fois par an |
| Capteur Calibrer le capteur. (voir 6.2.20 Calibrage des capteurs) | Une fois par an | |
| Exécution des capteurs Vérifier l'intégrité de la masse d'étanchéité. Une fois par an | ||
| Surfaces Nettoyer (voir 8.3 Nettoyer l'appareil) | Recommandation : une fois par | mois, selon les besoins ou les directives locales |
| Surfaces Désinfecter Recommandation : une fois par | mois, selon les besoins ou les directives locales | |
| Emplacement de montage, appareil | DécontaminerL'appareil permet une décontamination de la pièce au peroxyde d'hydrogène H_2O_2 .Pour cela, les valeurs des spécifications d'application suivantes ne doivent pas être dépassées :Concentration maximale de 250 ppm.Humidité maximale de 85 %.Température de pièce admissible maximale en fonction de la classe climatique. (voir 1.4 Domaine d'application de l'appareil) | Recommendation : selon les besoins ou les directives locales, au maximum 2 fois par an |
| Fentes d'aération du ventilateur Nettoyer | Une fois par an | |
| Relais d'alarme | ||
| Câble d'alimentation | Vérifier l'absence de dégâts. | Une fois par anouen cas de déménagement |
| Angle d'inclinaison | Vérifier le bon fonctionnement et la bonne fixation. | Une fois par anouen cas de déménagement |
| Pieds réglables / Roulettes | Vérifier le bon fonctionnement, contrôler l'absence de dégâts et la bonne fixation.Remplacer les composants endommagés.(voir 9.3 Service client) | Une fois par an |
8.2 Dégivrer l'appareil

AVERTISSEMENT
Dégivrage incorrect de l'appareil !
Lésions corporelles et dommages matériels.
Pour accélérer le dégivrage, ne pas utiliser d'autres dispositifs mécaniques ou d'autres moyens que ceux recommandés par le fabricant.
▶ Pas d'appareil de chauffage, de nettoyeur à vapeur, de flamme nue ni de spray dégivrant pour dégivrer l'appareil.
▶ Ne pas retirer le givre avec des objets pointus.
Afin de maintenir le bon fonctionnement de l'appareil, nous vous recommandons de le dégivrer en cas d'accumulation importante de glace. Le givrage à l'intérieur de l'appareil dépend du lieu d'installation (par ex. un taux d'humidité élevé), des réglages de l'appareil et du comportement de l'utilisateur.
Dégivrer manuellement :
▶ Éteindre l'appareil. (voir 6.2.2 Allumer et éteindre l'appareil)
▶ Débrancher la fiche d'alimentation.
▶ Sortir les produits réfrigérés de l'appareil.
▶ Laisser la porte de l'appareil ouverte pendant le processus de dégivrage.
▶ Absorber l'eau de dégivrage restante avec un chiffon et nettoyer l'appareil.
8.3 Nettoyer l'appareil
8.3.1 Préparer l'appareil

AVERTISSEMENT
Risque de court-circuit par les composants sous tension! Choc électrique ou détérioration de l'électronique.
▶ Éteindre l'appareil.
▶ Débrancher la prise ou couper le fusible.

AVERTISSEMENT
Risque d'incendie
▶ Ne pas endommager le circuit frigorigène.
▶ Vider l'appareil.
▶ Débrancher la prise d'alimentation.
▶ Respecter les conseils relatifs au transport de l'appareil. (voir 4.3 Transporter l'appareil)
8.3.2 Nettoyer le boîtier
ATTENTION
Nettoyage incorrect!
Détérioration de l'appareil.
▶ Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
▶ Ne pas utiliser d'éponge ou de laine d'acier abrasive.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

AVERTISSEMENT
Risque de blessures et d'endommagement émanant de la vapeur très chaude! La vapeur chaude peut provoquer des brûlures et endommager les surfaces.
▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !
ATTENTION
Risque d'endommagement par court-circuit!
Lors du nettoyage de l'appareil, veiller à ce que l'eau de nettoyage ne pénètre pas dans les composants électriques.
▶ Essuyer le boîtier avec un chiffon doux et propre. En cas de salissures tenaces, utiliser de l'eau tiède et un produit nettoyant neutre. Les surfaces en verre peuvent par ailleurs être nettoyées avec un nettoyant pour vitres.
Nettoyer le serpentin du condenseur chaque année. Si le serpentin du condenseur n'est pas nettoyé, l'efficacité de l'appareil s'en trouve considérablement réduite.
8.3.3 Nettoyer l'intérieur de l'appareil

AVERTISSEMENT
Risque de court-circuit par les composants sous tension! Choc électrique ou détérioration de l'électronique.
▶ Éteindre l'appareil.
▶ Débrancher la prise ou couper le fusible.

AVERTISSEMENT
Risque de blessures et d'endommagement émanant de la vapeur très chaude !
La vapeur chaude peut provoquer des brûlures et endommager les surfaces.
▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !
ATTENTION
Nettoyage incorrect!
Détérioration de l'appareil.
▶ Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
▶ Ne pas utiliser d'éponge ou de laine d'acier abrasive.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.
Remarque
Ne pas endommager ou retirer la plaque signalétique située à l'intérieur de l'appareil. La plaque signalétique est importante pour le service client. (voir 9.3 Service client)
▶ Ouvrir la porte.
▶ Vider l'appareil
Nettoyer l'intérieur de l'appareil et les pièces d'équipement avec de l'eau tiède et un peu de produit vaisselle. Ne pas utiliser de produits de nettoyage contenant du sable ou de l'acide, ni de solvants chimiques.
8.3.4 Après le nettoyage
▶ Essuyer l'appareil et les pièces d'équipement.
▶ Brancher l'appareil et l'allumer.
Une fois que la température est assez basse :
▶ Déposer les produits à réfrigérer.
▶ Répéter régulièrement le nettoyage.
Nettoyer et dépoussiérer le réfrigérateur avec l'échangeur de chaleur (grille métallique au dos de l'appareil) une fois par an.
9 Aide clients
9.1 Données techniques
| Plage de température | |
| Congélation | -9 °C à -30 °C |
| Chargement maximal des grilles de support A) | Chargement maximal de la grille intermédiaire A)(voir 4.16 Installer l'équipement) |
| 60 kg 10 kg |
A) En cas de charge importante, les plateaux peuvent légèrement fléchir.
| Volume utile maximal |
| Voir le volume utile sur la plaque signalétique. (voir 1.2 Vue d'ensemble de l'appareil et des accessoires) |
| Éclairage | |
| Classe d'efficacité énergétique A) | Source lumineuse |
| Ce produit contient une ou plusieurs sources lumineuses de la classe d'efficacité énergétique G | LED |
A) L'appareil peut contenir des sources lumineuses de différentes classes d'efficacité énergétique. La classe d'efficacité énergétique la plus basse est indiquée.
| Conditions d'installation | |
| Niveau d'encrassement (environnement de l'appareil) | PD2 |
| Température ambiante +10 °C à +35 °C | |
| Humidité ambiante relative maxi-male | 75 %, sans condensa-tion |
| Position maximale de fonction-nement en altitude (m au-dessus du niveau de la mer) | 2000 m1500 m (porte vitrée) |
| Valeurs électriques | |
| Tension nominale 220-240 V ~ | |
| Fréquence 50/60 Hz | 50 Hz (SFPvg 6501, SFPvg 8401) |
| Valeurs électriques | |
| Valeur de raccordement 4,0 A | |
| Variations maximales du réseau | +/- 10 % |
| Catégorie de surtension II | |
9.2 Défaillance technique
Cet appareil a été conçu et fabriqué pour en garantir la sécurité de fonctionnement et une grande longévité. Si une anomalie devait néanmoins se manifester lors de son fonctionnement, vérifiez en premier lieu si le problème ne provient pas d'une erreur de manipulation. Dans ce cas, les frais qui en résulteraient seraient à charge de l'utilisateur, même en période de garantie.
L'utilisateur peut remédier lui-même aux défaillances suivantes.
9.2.1 Fonctionnement de l'appareil
| Erreur | Cause Mesures à prendre | |
| L'appareil ne fonctionne pas. | → L'appareil n'est pas allumé. | ► Allumer l'appareil. |
| → La fiche n'est pas insérée correctement dans la prise. | ► Vérifier le branchement de la fiche. | |
| → Le fusible de la prise est endommagé. | ► Vérifier le fusible. | |
| → Panne de courant | ► Garder l'appareil fermé.► En cas de panne de courant prolongée, déplacer les produits réfrigérés/congelés dans un réfrigérateur/congélateur décentralisé. | |
| → La fiche de l'appareil frigorifique n'est pas correctement insérée dans l'appareil. | ► Contrôler la fiche de l'appareil frigorifique. | |
| La température n'est pas suffisamment basse. | → La porte de l'appareil n'est pas fermée correctement. | ► Fermer la porte de l'appareil. |
| → La ventilation et l'aération ne sont pas suffisantes. | ► Dégager et nettoyer la grille d'aération. | |
| → La température ambiante est trop élevée. | ► Respecter les bonnes conditions environnementales : (voir 1.4 Domaine d'application de l'appareil) | |
| → L'appareil a été ouvert trop souvent ou trop longtemps. | ► Attendre que la température s'autorégule. Si cela ne fonctionne pas, s'adresser au service client. (voir 9.3 Service client) | |
| → La température est mal réglée. | ► Régler la température à la baisse et vérifier au bout de 24 heures. | |
| → L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). | ► Changer l'emplacement de l'appareil ou de la source de chaleur. |
9.3 Service client
Vérifiez d'abord si vous pouvez corriger l'erreur vous-même. Si ce n'est pas le cas, adressez-vous au service client.
Vous trouverez l'adresse dans la brochure « Liebherr-Service » fournie ou sur home.liebherr.com/service.

AVERTISSEMENT
Réparation non effectuée par du personnel qualifié ! Blessures.
▶ Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 8 Entretien) que par le S.A.V.
Faire remplacer le câble d'alimentation endommagé uniquement par le fabricant ou par son service après-vente ou toute autre personne qualifiée.
▶ Sur les appareils équipés d'un connecteur IEC, le remplacement peut être effectué par le client.
9.3.1 Contacter le service client
S'assurer d'avoir sous la main les informations suivantes sur l'appareil :
□ Désignation de l'appareil (modèle et index)
□ N° de service (service)
□ N° de série (N° S)
▶ Ouvrir les informations sur l'appareil sur l'écran (voir 6.2.16 Informations de l'appareil).
-ou-
▶ Relever les informations sur l'appareil sur la plaque signalétique. (voir 9.4 Plaque signalétique)
▶ Prendre note des informations sur l'appareil.
▶ Informer le service client : Communiquer les erreurs et les informations sur l'appareil.
Ceci vous permettra de bénéficier d'un service rapide et précis.
▶ Suivre les autres consignes du service client.
9.4 Plaque signalétique
La plaque signalétique se trouve à l'intérieur de l'appareil. Voir la documentation générale.
(1) Désignation de l'appa-reil (3) N° de série
(2) N° de SAV
10 Mise hors service
▶ Vider l'appareil.
▶ Éteindre l'appareil.
▶ Débrancher la fiche secteur de la prise.
▶ Si nécessaire, retirer la fiche de l'appareil frigorifique : retirer la fiche de l'appareil frigorifique du connecteur de l'appareil tout en la faisant bouger de gauche à droite.
▶ Nettoyer l'appareil. (voir 8.3 Nettoyer l'appareil)
▶ Si ceux-ci sont présents : retirer les caches et l'isolation du passage du capteur pour éviter la formation de moisissures.
▶ Laisser la porte ouverte pour éviter la formation de mauvaises odeurs.
Remarque
Appareil endommagé et dysfonctionnement !
▶ Après la mise hors service, ne stocker l'appareil qu'à une température ambiante comprise entre -10 °C et +50 °C.
11 Élimination
11.1 Préparer l'appareil pour l'élimination

Liebherr utilise des piles dans certains appareils. Au sein de l'UE, le législateur oblige l'utilisateur final à retirer les batteries avant l'élimination des appareils usagés afin de protéger l'environnement. Si votre appareil contient des piles, une notice correspondante est jointe à l'appareil.
Lampes Si vous pouvez retirer les lampes vous-même sans les endommager, retirez-les également avant l'élimination.
▶ Mise hors service de l'appareil.
▶ Appareil avec piles : retirez les piles. Description : voir le chapitre Maintenance.
▶ Si possible : retirez les lampes sans les endommager.
11.2 Éliminer l'appareil dans le respect de l'environnement

L'appareil contient encore des matériaux de valeur et doit être collecté séparément des déchets non triés.


Éliminez les piles séparément de l'appareil usagé. Les batteries peuvent être collectées gratuitement dans un point de vente ou un centre de recyclage.
Lampes Éliminez les lampes retirées via
les systèmes de collecte appropriés.
En Allemagne : Vous pouvez éliminer gratuitement l'appareil dans l'un des conteneurs de collecte de classe 1 de vos centres de recyclage locaux. En cas d'achat d'un réfrigérateur/congélateur neuf dans un point de vente dont la surface de vente est supérieure à 400 m², celui-ci reprend également gratuitement l'appareil usagé.

AVERTISSEMENT
Fuite de réfrigérant et d'huile !
Incendie. Le réfrigérant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigérant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.
▶ Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur.
▶ Respecter les conseils relatifs au transport de l'appareil. (voir 4.3 Transporter l'appareil)
▶ Veillez à ne pas endommager l'appareil pendant le transport.
- Éliminez les piles, les lampes et l'appareil conformément aux directives susmentionnées.
12 Informations complémentaires
Vous trouverez de plus amples informations sur les conditions de garantie dans la brochure de service jointe ou sur Internet à l'adresse https://home.liebherr.com.
En cas de défaillance de l'appareil, indiquer les informations suivantes :
Identification du modèle / Numéro d'inventaire :
Guide rapide pour une utilisation quotidienne
Informations relatives à l'utilisation de ce guide rapide :
- Ce guide rapide ne remplace pas le mode d'emploi complet, ni une formation sur l'appareil.
- Ce guide rapide n'est pas conçu pour vous aider à l'utilisation et au maniement quotidien de l'appareil.
- Lisez le mode d'emploi complet ainsi que les consignes de sécurité qui y sont contenues.
Ce guide rapide est valable pour : SFPvg 14../65../84..

Vous pouvez ouvrir le mode d'emploi complet en scannant le code QR :

Utilisation conforme
Ce congélateur de laboratoire permet aux professionnels de stocker des produits à des températures comprises entre -9 °C et -30 °C.
Utilisations incorrectes prévisibles
Ne pas utiliser l'appareil pour les applications suivantes :
- Stockage et réfrigération de :
- Substances chimiques instables, inflammables ou irritantes
- Sang, plasma ou autres fluides corporels pour perfusion, application ou introduction dans le corps humain
- Utilisation dans des zones à risque d'explosion
- Utilisation à l'extérieur ou dans des zones humides et exposées à des projections d'eau
Veiller aux points suivants lors du stockage :
☐ Déplacer les grilles de support en fonction de la hauteur nécessaire.
□ Respecter la charge maximale.
□ Ne charger l'appareil que lorsque la température de stockage est atteinte (maintien de la chaîne de froid).
□ Les produits réfrigérés ne doivent pas toucher l'évaporateur sur la paroi arrière.
□ Conserver les liquides dans des récipients fermés.
□ Maintenir une distance entre les produits réfrigérés pour que l'air puisse circuler correctement.
Affichage d'état

Fig. 172 Affichage d'état avec température réelle
Afficher l'enregistrement de la température
L'enregistrement de la température affiche la durée d'enregistrement et les températures minimales et maximales mesurées pendant cette durée.

Fig. 173
Réinitialiser l'enregistrement de la température
Fig. 174
Ouvrir l'appareil

Fig. 175
▶ Insérer la clé. Fig. 175 (1)
▶ Tourner la clé à 90° dans le sens horaire. Fig. 175 (2)
▷ L'appareil est ouvert.
Fermer l'appareil

Fig. 176
▶ Insérer la clé. Fig. 176 (1)
▶ Tourner la clé à 90° dans le sens antihoraire. Fig. 176 (2)
▷ L'appareil est fermé.
Nettoyer l'appareil
▶ Vider l'appareil.
▶ Débrancher la prise d'alimentation.
▶ Suivre les consignes du mode d'emploi.
▶ Sécher complètement l'appareil et le mobilier après nettoyage.
▶ Brancher l'appareil.
▶ Allumer l'appareil.
▶ Ne charger l'appareil que lorsque la température de stockage est atteinte.

Que faire en cas de défaillance ?
Un message est affiché sur l'écran de l'appareil en cas de défaillance. Les messages ont différentes significations :
| Couleur du symbole à l’écran | Signification Solution | |
| BLANC avec barre noire | RappelRappelle les opérations générales. Vous pouvez effectuer ces opérations et ainsi supprimer le message. | Lire le chapitre correspondant du mode d’emploi et appliquer les mesures de résolution. |
| BLANC | AvertissementApparaît en cas de dysfonctionnements.Vous pouvez remédier vous-même aux dysfonctionnements simples. | Lire le chapitre correspondant du mode d’emploi et appliquer les mesures de résolution. |
| Si vous ne pouvez pas résoudre vous-même le dysfonctionnement, contactez un collaborateur responsable ou le service clientèle. | ||
Retirer la partie latérale


congélateur NOTICE ORIGINALE
Date de publication : 20240605
Index des réf.: 7083318-00


























Appuyer sur la touche de confirmation.
Le code d'erreur s'affiche.
Appuyer sur la touche de confirmation.Un autre code d'erreur s'affiche le cas échéant.ouL'écran d'état apparaît avec un symbole
d'erreur clignotant .Appuyer sur les touches de navigation fait à nouveau s'afficher le(s) code(s) d'erreur.Noter le(s) code(s) d'erreur et contacter le service client.
Appuyer sur la touche de confirmation.La température la plus chaude et le nombre de coupures de courant sont affichés.
Appuyer sur la touche de confirmation.L'alarme s'arrête et la température actuelle s'affiche.Vérifier la qualité des produits réfrigérés.

Erreur WWW WiFi
► Appuyer sur la touche de confirmation.► L'alarme s'arrête.
Erreur LAN
► Appuyer sur la touche de confirmation.► L'alarme s'arrête.
Erreur WWW LAN
► Appuyer sur la touche de confirmation.► L'alarme s'arrête.
Rappel d'entretien
▸ Appuyer sur la touche de confirmation.▸ L'alarme s'arrête.RemarqueL'intervalle d'entretien peut être réglé (voir 6.2.8 Rappel d'intervalle d'entretien).
Rappel d'enregistrement
▸ Appuyer sur la touche de confirmation.▸ L'alarme s'arrête.Les données les plus anciennes sont désormais écrasées.RemarqueL'enregistrement de la température peut être réinitialisé (voir 6.2.4 Enregistrement des températures).
