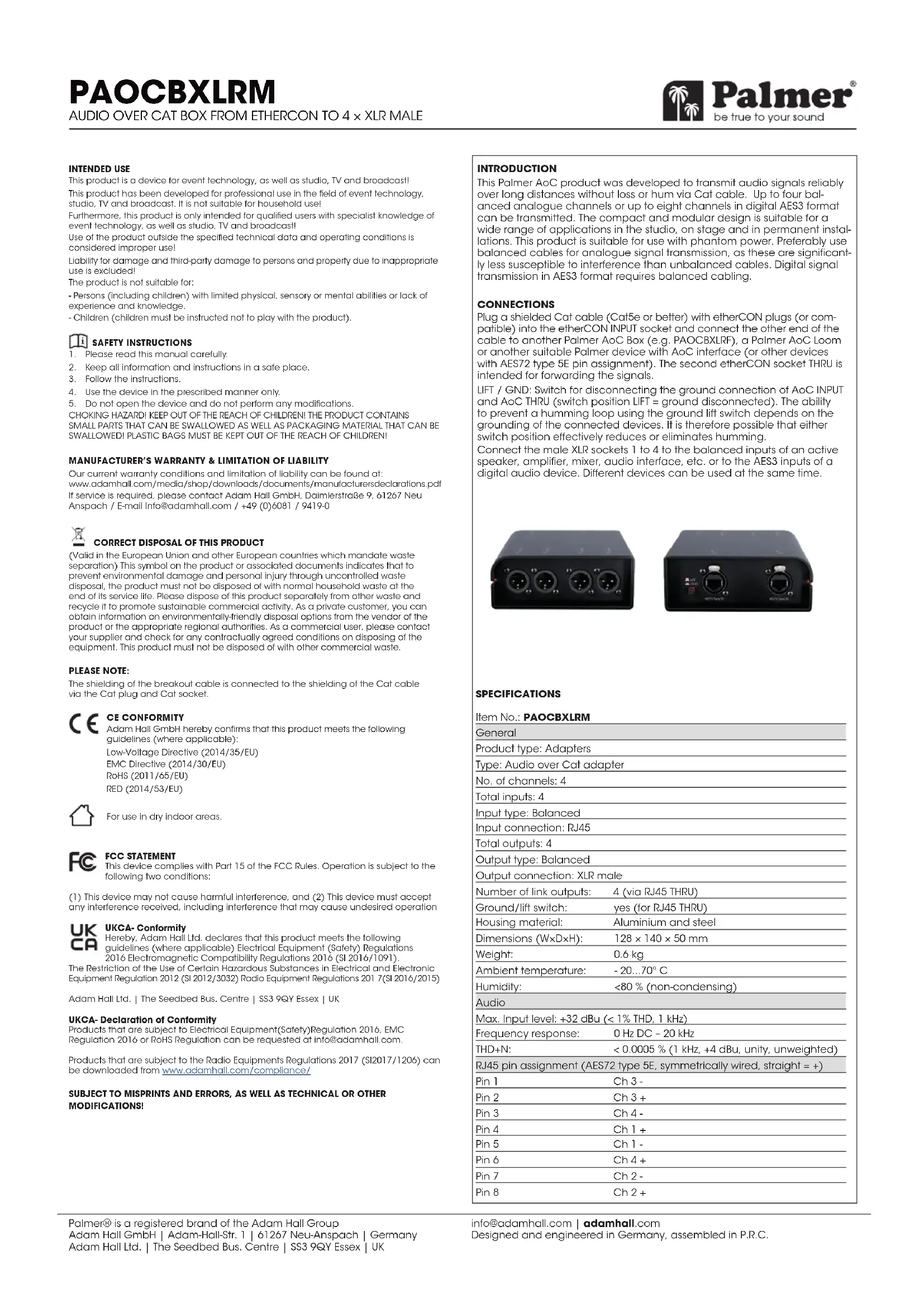

MODE D'EMPLOI AoC Box XLRm Palmer
Ce produit est un appareil destiné à la technique de sonorisation, aux applications de studio, de télévision et de diffusion.
Il a été conçu pour un usage professionnel dans les domaines susmentionnés et ne convient pas à une utilisation domestique.
De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées en technique de sonorisation, mais aussi sur les applications de studio, de télévision et de diffusion.
L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une exploitation inappropriée
Toute responsabilité relative aux dommages et aux dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.
Le produit n'est pas adapté
- aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou Intellectuelles limitées ou un manque d'expérience et de connaissances ;
- aux enfants (les enfants doivent recevoir l'ordre de ne pas jouer avec l'appareil).
CONSIGNES DE SÉCURITÉ
-
Veuillez lire attentivement ce manuel.
-
Conservez tous les documents d'information et manuels en lieu sûr.
-
Suivez les instructions.
-
Utilisez uniquement cet appareil conformément à l'usage prévu.
-
N'ouvrez pas l'apparell et n'y apportez pas de modifications
RISQUE D'ÉTOUFFEMENT ! TENIR HORS DE PORTÉE DES ENFANTS ! CE PRODUIT CONTIENT DE PETITES PIÈCES ET DES MATÉRIAUX D'EMBALLAGE POUVANT ÊTRE AVALÉS !
LES SACHETS EN PLASTIQUE DOIVENT ÊTRE CONSERVÉS HORS DE LA PORTÉE DES ENFANTS !
GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ
Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf
En cas de service après-vente, veuillez vous adresser à Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0.
(Applicable au sein de l'Union européenne et d'autres pays européens pratiquant le tri sélectif) La présence de ce symbole sur le produil ou sa documentation indique qu'en fin de vie, l'appareil ne doit pas être éliminé avec les autres déchets domestiques afin d'éviter toute atteinte à l'environnement et à la santé humaine résultant d'une élimination incontrôlée des déchets. Veuillez éliminer ce produit séparément des autres déchets et veller à son recyclage pour la promotion des circuits économiques durables. En tant que particulier, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuse de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes. Si vous êtes un utilisateur professionnel, veuillez contacter votre fournisseur et vérifier les éventuelles clauses du contrat concernant l'élimination de l'appareil. Ce produit ne doit pas être éliminé avec les autres déchets issus d'activités professionnelles.
REMARQUE!
Les blindages du boîtier AoC sont reliés au blindage du câble Cat via connecteur Cat et l'embase Cat (sauf boîtier AoC THRU, si le sélecteur LIFT / GND se trouve en position LIFT).
CONFORMITÉ CE
Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :
Directive basse tension (2014/35/UE)
Pour une utilisation en intérieur sec.
SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
INTRODUCTION
Ce produit Palmer AoC a été conçu pour transporter en toute fiabilité des signaux audio sur de longues distances sur un câble réseau de type Cat, sans perte ni parasites. Il est possible de transporter jusqu'à quatre canaux symétriques en analogique ou jusqu'à huit canaux au format numérique AES3. Sa conception compacte et modulaire convient à une grande variété d'applications en studio, sur scène et pour les installations fixes. Ce produit est adapté à l'utilisation d'une alimentation fantôme. Pour la transmission de signaux analogiques, utilisez de préférence des câbles symétriques, car ils sont nettement moins sensibles aux interférences que les câbles asymétriques. La transmission de signaux numériques au format AES3 nécessite un câblage symétrique.
RACCORDEMENTS
Branchez un câble Cat blindé (Cat5e ou mieux) muni de connecteurs etherCON (ou compatibles) dans l'embase etherCON etconnectez l'autre extrémité du câble à un autre boîtier Palmer AoC (par exemple, PAOCLBXLRF), un épanoui Palmer AoC ou un autre appareil Palmer approprié doté d'une interface AoC (ou d'autres appareils avec un brochage AES72 type 5E). Le second connecteur etherCON THRU est destinée au renvoi des signaux.
LIFT / GND : sélecteur permettant de déconnecter la liaison de masse entre l'AoC INPUT et l'AoC THRU (sélecteur en position LIFT = liaison de masse déconnectée). L'efficacité du levage de masse pour supprimer une ronflette dépend des modalités de la mise à la terre des appareils connectés. Il est donc possible que ce soit l'une ou l'autre des positions du sélecteur qui parvienne à réduire ou à éliminer efficacement une ronflette.
Connectez les embases XLR mâles 1 à 4 aux entrées symétriques d'une enceinte active, d'un amplificateur, d'une console de mixage, d'une interface audio, etc. ou aux connecteurs AES3 d'un appareil audio numérique. Il est possible d'utiliser différents appareils en même temps.
| Référence : | PAOCBXLRM |
| Généralités | |
| Catégorie de produit : Adaptateurs | |
| Type : Adaptateur audio sur câble Cat | |
| Nombre de canaux : 4 | |
| Nombre d'entrées : 4 | |
| Type d'entrée : Symétriques | |
| Connecteur d'entrée : RJ45 | |
| Nombre de sorties : 4 | |
| Type de sortie : | Symétriques |
| Connecteur de sortie : | XLR mâle |
| Nombre de sorties renvoi (Link) : | 4 (via RJ45 THRU) |
| Sélecteur de levage de masse (Ground/Lift) : | oui (sur RJ45 THRU) |
| Matériau du boîtier : | Aluminium et acier |
| Dimensions (LxPxH) : | 128 x 140 x 50 mm |
| Poids : | 0,6 kg |
| Température ambiante : | - 20...70°C |
| Humidité atmosphérique : | < 80 %, sans condensation |
| Audio | |
| Niveau maximal d'entrée : | +32 dBu (pour < 1% THD, à 1 kHz) |
| Réponse en fréquence : | 0 Hz (tension continue) - 20 kHz |
| THD+N : | < 0,0005 % (à 1 kHz, +4 dBu, gain unitaire, sans pondération) |
| Affectation des broches du connecteur RJ45 (AES72 type 5E, câblage symétrique, point chaud = +) | |
| Broche 1 | Ch 3 - (point froid canal 3) |
| Broche 2 | Ch 3 + (point chaud canal 3) |
| Broche 3 | Ch 4 - (point froid canal 4) |
| Broche 4 | Ch 1 + (point chaud canal 1) |
| Broche 5 | Ch 1 - (point froid canal 1) |
| Broche 6 | Ch 4 + (point chaud canal 4) |
| Broche 7 | Ch 2 - (point froid canal 2) |
| Broche 8 | Ch 2 + (point chaud canal 2) |
