Type de produit	Kit de montage électrique
Marque	IFM
Modèle	E30574
Utilisation prévue	Installation de capteurs ifm PQSxxx et PQCxxx dans un tableau de commande
Dimensions de la découpe	31 x 31 mm (tolérance -0,4 mm)
Épaisseur maximale du panneau	6 mm
Matériau du kit	Plastique technique
Couleur	Noir / Gris (estimation)
Poids	Environ 30 g
Accessoires fournis	Cadre de montage, clip de fixation
Compatibilité connecteurs	M8 (coudés) et M12 (droits)
Installation multiple	Possible avec espacement selon formule (voir notice)
Fixation	Par encliquetage, sans vis
Démontage	Comprimer les leviers latéraux du clip
Entretien	Nettoyer avec un chiffon sec, éviter les solvants
Consignes de sécurité	Installation par personnel qualifié, lire la notice
Documentation	Notice d'utilisation de 5 pages disponible en PDF
Garantie	Non spécifiée (consulter le fabricant)

FOIRE AUX QUESTIONS - E30574 IFM

Comment installer le kit de montage E30574 ?

Découpez une ouverture de 31 x 31 mm dans le panneau. Insérez le capteur par l'arrière, puis faites glisser le cadre par l'avant et encliquetez-le. Fixez le clip de fixation par l'arrière jusqu'à ce qu'il s'enclenche.

Quels capteurs sont compatibles avec ce kit ?

Le kit est conçu pour les capteurs ifm des séries PQSxxx et PQCxxx.

Quelles sont les dimensions exactes de la découpe requise ?

La découpe doit mesurer 31 x 31 mm avec une tolérance de -0,4 mm.

Peut-on utiliser des connecteurs coudés avec ce kit ?

Oui, pour les connecteurs M8 coudés. Pour les connecteurs M12, seuls les connecteurs droits sont possibles.

Comment démonter le kit une fois installé ?

Comprimez les leviers latéraux du clip de fixation (repères 6 et 7) dans le sens des flèches, retirez le clip, puis soulevez le cadre avant.

Quelle est l'épaisseur maximale du panneau supportée ?

L'épaisseur maximale du tableau de commande est de 6 mm.

Le kit est-il livré avec des vis de fixation ?

Non, la fixation se fait par encliquetage à l'aide du cadre et du clip fournis.

Puis-je installer plusieurs appareils côte à côte ?

Oui, en respectant l'espacement calculé selon la formule : 31 x n + 3,5 x (n-1) mm, où n est le nombre d'appareils.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com.

Le kit nécessite-t-il une alimentation électrique ?

Non, il s'agit d'un support mécanique uniquement, sans composants électroniques.

MODE D'EMPLOI E30574 IFM

Kit de montage pour l'installation dans un tableau de commande

E30574

1 Consignes de sécurité

- Le produit fourni est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.
• Stocker le produit dans son emballage d'origine.

2 Usage prévu

Le kit de montage permet d'installer les capteurs ifm de type PQSxxx et PQCxxx dans un tableau de commande.

3 Montage

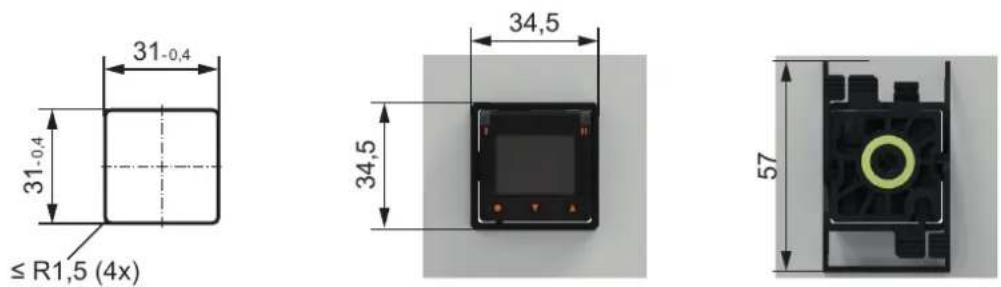

Faire une découpe de 31 mm x 31 mm (prévoir une tolérance de -0,4 mm respectivement) et l'intégrer sur un tableau de commande d'une épaisseur maximum de 6 mm.

Fig. 1: Installation sur le tableau de commande à l'aide d'un clip de fixation (découpe du tableau ; vue de face ; vue arrière)

Insérer l'appareil par l'arrière dans la découpe du tableau de commande.

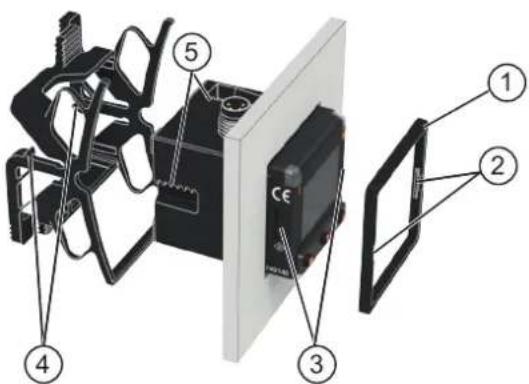

Faire glisser le cadre du kit de montage (1) par l'avant sur l'appareil et l'encliqueter avec les deux renflements latéraux (2) dans les encoches de l'appareil (3) situées des deux côtés.
Faire glisser le clip de fixation par l'arrière sur l'appareil. Les ergots d'arrêt du clip de fixation (4) s'encliquettent alors dans les encoches en forme de dents des deux côtés de l'appareil (5). Pousser jusqu'à ce que l'appareil soit bien fixé.

Fig. 2: Installation sur tableau de commande avec kit de montage

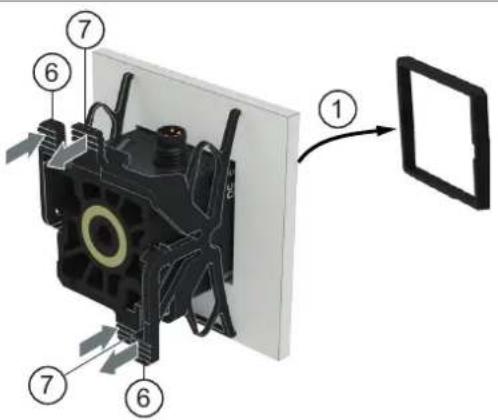

Démontage :

▶ Comprimer des deux côtés les leviers (6) et (7) du clip de fixation dans la direction de la flèche et retirer le clip de fixation.
▶ Soulever le cadre (1) à l'avant.
▶ Retirer l'appareil de la platine de montage.

Installation de plusieurs appareils sur un tableau de commande :

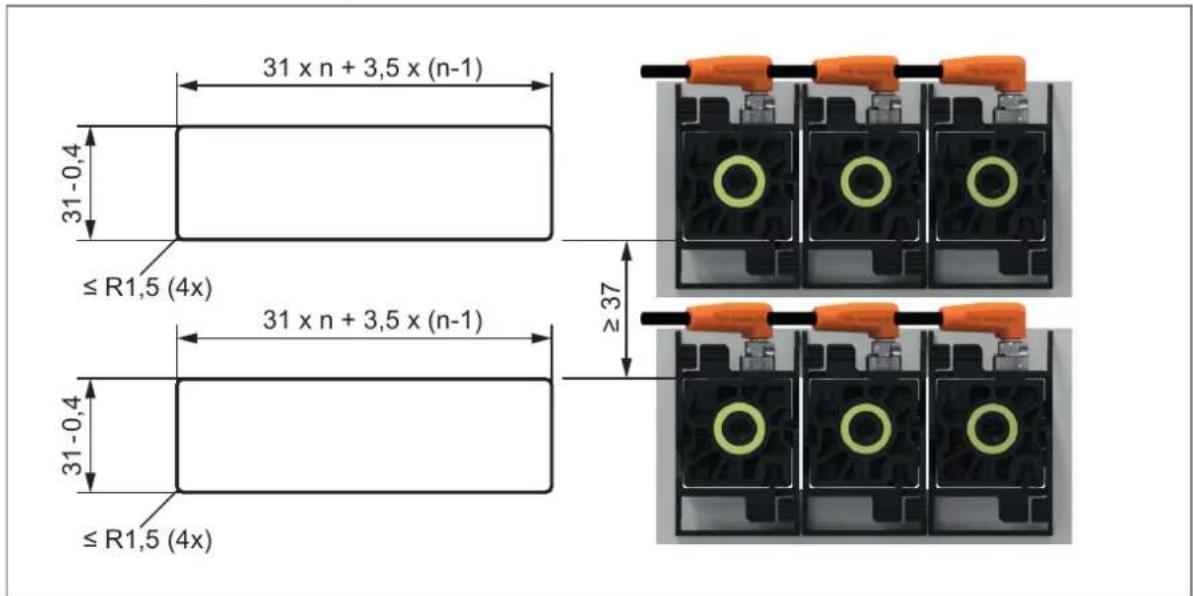

Fig. 4: Installation horizontale pour les appareils avec connecteur M8 ; n = nombre d'appareils

Les dimensions sont valables pour l'utilisation de connecteurs ifm avec des connecteurs femelles M8 coudés. En cas d'utilisation de connecteurs femelles droits, la distance doit être augmentée.

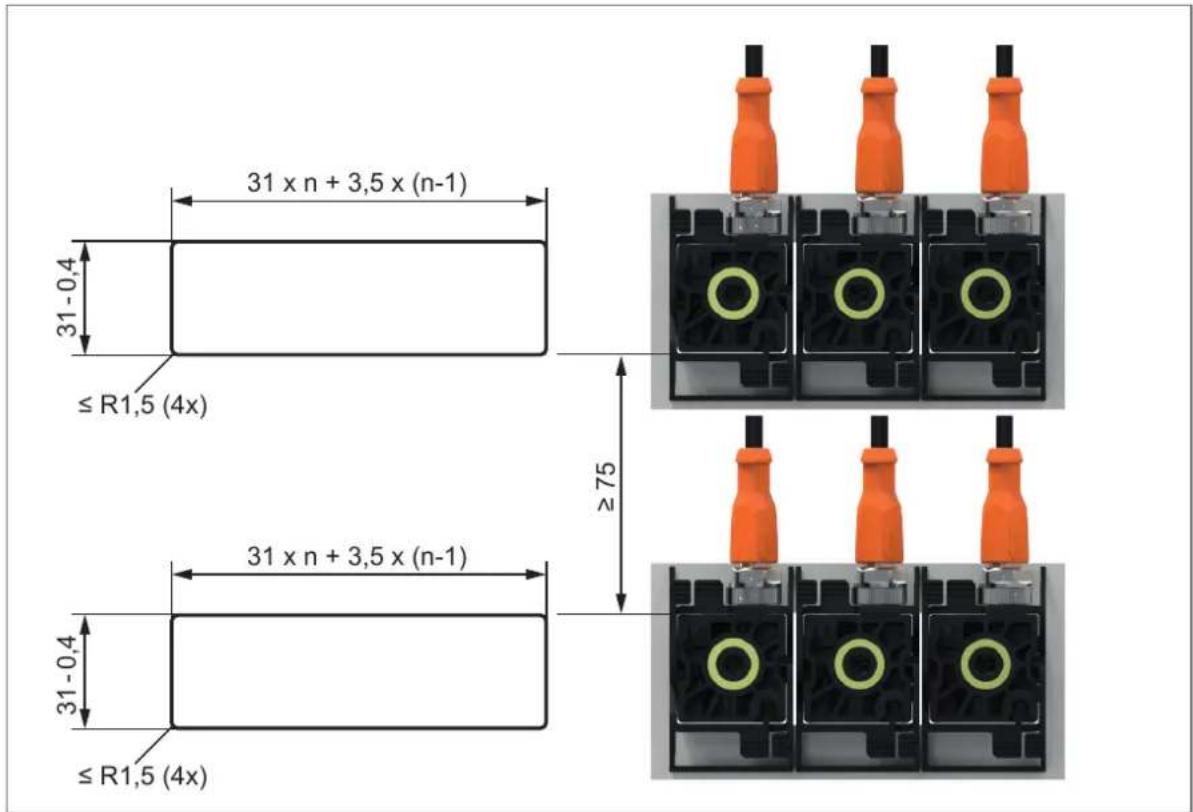

Fig. 5: Installation horizontale pour les appareils avec connecteur M12 ; n = nombre d'appareils

Les dimensions sont valables pour l'utilisation de connecteurs ifm avec des connecteurs femelles M12 droits. Il n'est pas possible d'utiliser des connecteurs femelles coudés.
