Quantum QXS8D4 - Caisson de basses ESX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	ESX
Modèle	Quantum QXS8D4
Puissance RMS	250 W
Puissance maximale	500 W
Impédance nominale	4 + 4 Ohm (double bobine)
Diamètre extérieur	214 mm
Diamètre de montage	182 mm
Profondeur de montage	78 mm
Xmax (excursion maximale)	±15 mm
Surface du cône (Sd)	214 cm²
Masse mobile (Mms)	97,5 g
Résistance DC (Re)	2 x 3,6 Ohm
Fréquence de résonance (Fs)	40,7 Hz
Facteur Qms	5,46
Facteur Qes	0,67
Facteur Qts	0,59
Volume équivalent (VAS)	10,1 L
Sensibilité	89 dB/2,83V/1m
Inductance (Le)	0,82 mH
Diamètre de la bobine (VC)	50 mm
Volume recommandé caisson scellé	9 à 15 L
Volume recommandé caisson bass-reflex	20 L (accord à 39 Hz, port 7 cm x 38 cm², longueur 31 cm)
Alimentation	Passif (nécessite amplificateur externe)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité.
Sécurité	Ne pas dépasser la puissance maximale. Respecter les impédances.
Pièces détachées et réparabilité	Contacter un centre de service agréé. Ne pas ouvrir soi-même.

FOIRE AUX QUESTIONS - Quantum QXS8D4 ESX

Quels sont les différents câblages possibles pour ce subwoofer ?

Le Quantum QXS8D4 possède deux bobines de 4 Ohm. Vous pouvez les câbler en standard (chaque bobine sur un ampli), en parallèle (2 Ohm) ou en série (8 Ohm). Consultez le schéma de câblage dans la notice.

Quel volume de caisson scellé est recommandé ?

Le volume recommandé pour un caisson scellé est de 9 à 15 litres. Cela offre une réponse en fréquence linéaire et une bonne tenue en puissance.

Quelle puissance d'amplificateur dois-je utiliser ?

La puissance RMS est de 250 W et la puissance maximale de 500 W. Utilisez un ampli délivrant entre 250 et 500 W RMS sous l'impédance de charge choisie.

Quelle est l'impédance totale en câblage série ?

En câblant les deux bobines en série, l'impédance totale est de 8 Ohm. Ce montage convient aux amplificateurs stables sur 8 Ohm.

Puis-je utiliser un caisson bass-reflex ?

Oui, un caisson bass-reflex est conditionnellement recommandé. Le volume est de 20 L avec un accord à 39 Hz. La fréquence de coupure à -3 dB est de 32 Hz.

Comment entretenir mon subwoofer ?

Nettoyez la surface avec un chiffon sec et doux. Évitez tout contact avec l'eau ou les produits chimiques. Vérifiez régulièrement les connexions.

Que faire si la membrane est endommagée ?

N'essayez pas de réparer vous-même. Contactez un centre de service agréé ou le revendeur pour un remplacement professionnel.

Quelle est la sensibilité de ce subwoofer ?

La sensibilité est de 89 dB/2,83V/1m. Cela signifie qu'avec 2,83 volts, il produit 89 dB à 1 mètre.

Quelles sont les dimensions de montage ?

Le diamètre de montage est de 182 mm, la profondeur de montage de 78 mm. Assurez-vous que votre caisson a un espace suffisant.

Comment éliminer le subwoofer en fin de vie ?

Ne jetez pas l'appareil dans les ordures ménagères. Déposez-le dans un centre de recyclage adapté conformément aux réglementations locales. Pour plus d'informations : www.audiodesign.de/english/disposal.

MODE D'EMPLOI Quantum QXS8D4 ESX

WIRING DIAGRAM (Anschlussdiagramm)

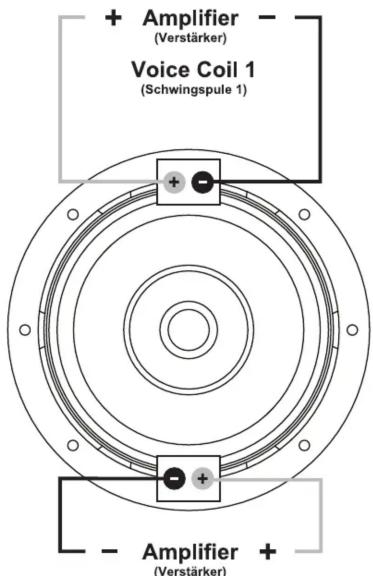

Standard
4 + 4 Ohm

Voice Coil 2
(Schwingspule 2)

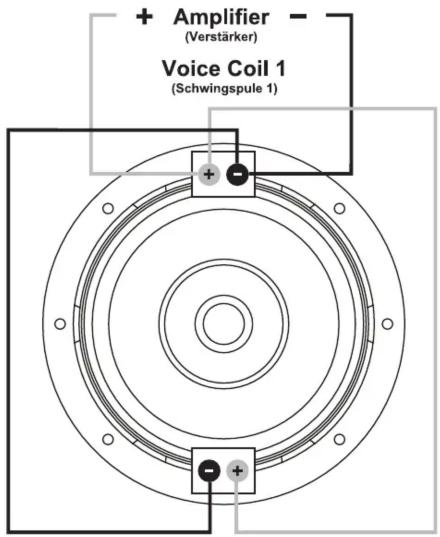

Parallel
2 Ohm

Voice Coil 2
(Schwingspule 2)

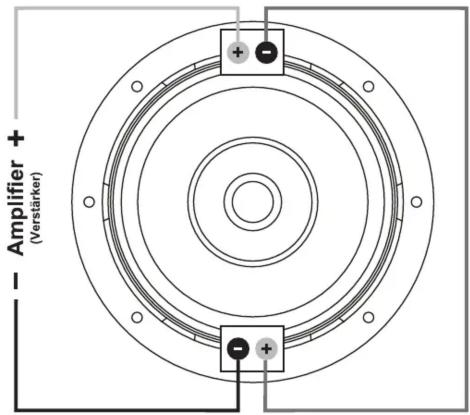

Serial
(Reihe)
8 Ohm
Voice Coil 1
(Schwingspule 1)

Voice Coil 2
(Schwingspule 2)

QXS8D4

QUANTUM

SPECIFICATIONS

(Technische Daten)

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Außendurchmesser mm	MOUNTING HOLE Einbauöffnung mm	MOUNTING DEPTH Einbautiefe mm	Xmax +/- max. mm	SD cm^2	Mms g	Re Ohm	Fs Hz	Qms	Qes	Qts	VAS L	SPL dB/2,83V/1m	Le mH	VC mm
QXS8D4	250	500	4 + 4	214	182	78	15	214	97,5	2 x 3,6	40,7	5,46	0,67	0,59	10,1	89	0,82	50

RECOMMENDED ENCLOSURE DESIGN

(Empohlenes Gehäusedesign)

	SEALED ENCLOSURE(Geschlossenes Gehäuse)VOLUMEVolumenVbL
QXS8D4	9 - 15

CONDITIONALLY RECOMMENDED ENCLOSURE DESIGN

(Bedingt empfohlenes Gehäusedesign)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3Hz	TUNING FREQ.FbHz	PORT Kanal cm	PORT SURFACE Kanal Fläche cm^2	PORT LENGTH Kanal Längecm
QXS8D4	20	32	39	7	38	31

ENTSORGUNG/ RECYCLING

Falls Sie den Subwoofer entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie den Subwoofer samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.

Mehr Informationen unter www.audiodesign.de/entsorgung

DISPOSAL/RECYCLING

If you have to dispose the subwoofer, please note that no electronic devices must be disposed in the household waste. Dispose the subwoofer and its components at a suitable recycling facility in accordance with local waste regulations. If necessary, consult your local authority or dealer.

More information at www.audiodesign.de/english/disposal

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de
