Caractéristiques techniques	Enregistreur audio portable à 6 pistes, compatible avec les microphones XLR/TRS, préamplis de haute qualité.
Utilisation	Idéal pour les enregistrements en studio, les concerts live et les productions audio professionnelles.
Maintenance et réparation	Nettoyer régulièrement les connecteurs, vérifier les mises à jour du firmware, consulter le service après-vente pour des réparations.
Sécurité	Utiliser dans un environnement sec, éviter les chocs physiques, ne pas exposer à des températures extrêmes.
Informations générales	Poids léger, autonomie de batterie prolongée, interface utilisateur intuitive, compatible avec divers accessoires.

FOIRE AUX QUESTIONS - EXH-6e ZOOM

Comment puis-je connecter le ZOOM EXH-6e à ma console DJ ?

Pour connecter le ZOOM EXH-6e à votre console DJ, utilisez un câble audio XLR ou TRS selon l'entrée disponible sur votre console. Assurez-vous que le ZOOM EXH-6e est allumé et que les niveaux de sortie sont réglés correctement.

Le son est faible lorsque j'utilise le ZOOM EXH-6e, que faire ?

Vérifiez les niveaux de sortie sur le ZOOM EXH-6e et ajustez le gain. Assurez-vous également que le volume de votre console DJ est suffisamment élevé et que les câbles ne sont pas endommagés.

Comment mettre à jour le firmware du ZOOM EXH-6e ?

Pour mettre à jour le firmware, rendez-vous sur le site officiel de ZOOM, téléchargez la dernière version du firmware pour le EXH-6e, puis suivez les instructions fournies pour l'installation.

Le ZOOM EXH-6e ne s'allume pas, que faire ?

Vérifiez que la batterie est chargée ou que l'appareil est correctement branché à une source d'alimentation. Si le problème persiste, testez avec une autre batterie ou un autre chargeur.

Puis-je utiliser le ZOOM EXH-6e avec des appareils Bluetooth ?

Le ZOOM EXH-6e ne dispose pas de connectivité Bluetooth. Il doit être connecté via des câbles audio pour fonctionner avec d'autres appareils.

Comment enregistrer des sons à partir du ZOOM EXH-6e ?

Pour enregistrer des sons, branchez le ZOOM EXH-6e à un ordinateur ou à un autre appareil d'enregistrement via USB ou en utilisant des sorties audio. Utilisez un logiciel d'enregistrement compatible pour capturer le son.

Quels types de batteries sont compatibles avec le ZOOM EXH-6e ?

Le ZOOM EXH-6e utilise des batteries AA. Il est recommandé d'utiliser des piles alcalines ou rechargeables pour de meilleures performances.

Comment régler les effets audio sur le ZOOM EXH-6e ?

Utilisez les boutons dédiés sur le panneau de contrôle pour sélectionner et ajuster les effets audio. Consultez le manuel d'utilisateur pour des instructions détaillées sur chaque effet.

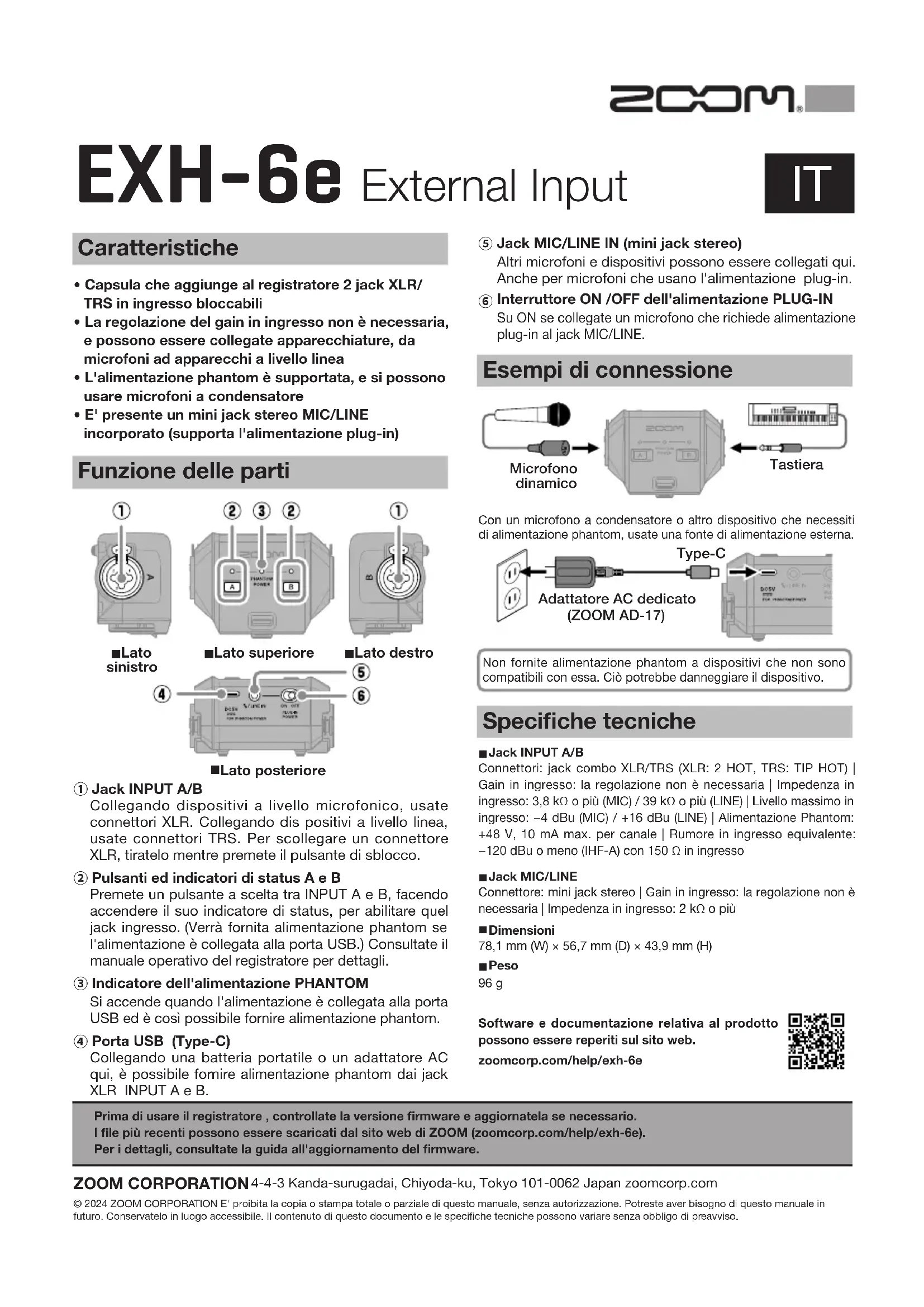

MODE D'EMPLOI EXH-6e ZOOM

EXH-6e External Input

IT

Caratteristiche

• Capsula che aggiunge al registratore 2 jack XLR/TRS in ingresso bloccabili
• La regolazione del gain in ingresso non è necessaria, e possono essere collegate apparecchiature, da microfoni ad apparecchi a livello linea
• L'alimentazione phantom è supportata, e si possono usare microfoni a condensatore
• E' presente un mini jack stereo MIC/LINE incorporato (supporta l'alimentazione plug-in)

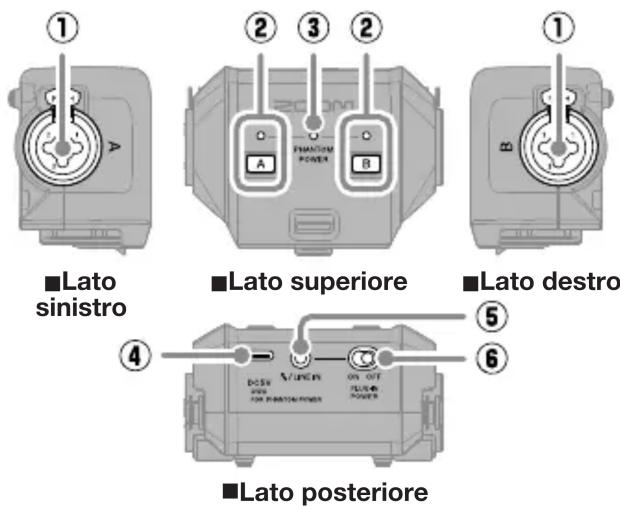

Funzione delle parti

① Jack INPUT A/B

Collegando dispositivi a livello microfonico, usate connettori XLR. Collegando dis positivi a livello linea, usate connettori TRS. Per scollegare un connettore XLR, tiratelo mentre premete il pulsante di sblocco.

② Pulsanti ed indicatori di status A e B

Premete un pulsante a scelta tra INPUT A e B, facendo accendere il suo indicatore di status, per abilitare quel jack ingresso. (Verrà fornita alimentazione phantom se l'alimentazione è collegata alla porta USB.) Consultate il manuale operativo del registratore per dettagli.

③ Indicatore dell'alimentazione PHANTOM

Si accende quando l'alimentazione è collegata alla porta USB ed è così possibile fornire alimentazione phantom.

④ Porta USB (Type-C)

Collegando una batteria portatile o un adattatore AC qui, è possibile fornire alimentazione phantom dai jack XLR INPUT A e B.

⑤ Jack MIC/LINE IN (mini jack stereo)
Altri microfoni e dispositivi possono essere collegati qui. Anche per microfoni che usano l'alimentazione plug-in.
⑥ Interruttore ON /OFF dell'alimentazione PLUG-IN
Su ON se collegate un microfono che richiede alimentazione plug-in al jack MIC/LINE.

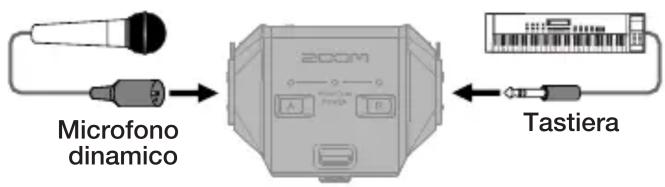

Esempi di connessione


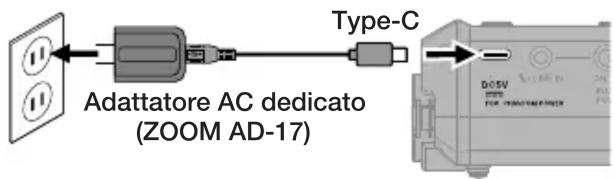

Con un microfono a condensatore o altro dispositivo che necessiti di alimentazione phantom, usate una fonte di alimentazione esterna.

Adattatore AC dedicato (ZOOM AD-17) Type-C

Non fornite alimentazione phantom a dispositivi che non sono compatibili con essa. Ciò potrebbe danneggiare il dispositivo.

Specifiche tecniche

■Jack INPUT A/B

Connettori: jack combo XLR/TRS (XLR: 2 HOT, TRS: TIP HOT) | Gain in ingresso: la regolazione non è necessaria | Impedenza in ingresso: 3,8 kΩ o più (MIC) / 39 kΩ o più (LINE) | Livello massimo in ingresso: -4 dBu (MIC) / +16 dBu (LINE) | Alimentazione Phantom: +48 V, 10 mA max. per canale | Rumore in ingresso equivalente: -120 dBu o meno (IHF-A) con 150 Ω in ingresso

■Jack MIC/LINE

Connettore: mini jack stereo | Gain in ingresso: la regolazione non è necessaria | Impedenza in ingresso: 2 kΩ o più

■ Dimensioni

78,1 mm (W) × 56,7 mm (D) × 43,9 mm (H)

Peso

96 g

Software e documentazione relativa al prodotto possono essere reperiti sul sito web.

zoomcorp.com/help/exh-6e

Prima di usare il registratore, controllate la versione firmware e aggiornatela se necessario. I file più recenti possono essere scaricati dal sito web di ZOOM (zoomcorp.com/help/exh-6e Per i dettagli, consultate la guida all'aggiornamento del firmware.
