Type de produit	Pompe agricole / d'irrigation
Marque	Maruyama
Modèle	MS154EMH
Dimensions (L x l x H)	374 x 215 x 286 mm
Poids	7.2 kgf
Capacité d'aspiration (max irrigation)	13 L/min
Pression maximale	3.5 MPa (35 kgf/cm²)
Puissance requise	1.0 kW (1.4 PS)
Vitesse du vilebrequin (max irrigation)	1000 tr/min
Huile de graissage	SAE 10W-30, SC ou meilleur
Contenance d'huile de graissage	0.23 L
Fonctions principales	Vaporisation, irrigation, régulation de pression
Raccord tuyau d'aspiration	ø13, G 1/2 (PF 1/2)
Raccord tuyau de trop-plein	ø13, G 1/2 (PF 1/2)
Robinet principal	2 x G 1/4 (2-PF 1/4)
Entretien courant	Vidange d'huile toutes les 50h, nettoyage à l'eau après usage
Protection contre le gel	Vidanger complètement l'eau avant remisage hivernal
Pièces d'usure principales	Soupape de refoulement, piston, garniture de piston, sièges de soupape
Sécurité d'utilisation	Ne pas utiliser de produits chimiques agressifs, eau de mer, eau chaude
Nombre de pages de la notice	18

FOIRE AUX QUESTIONS - MS154EMH Maruyama

Comment démarrer la pompe MS154EMH ?

Avant le démarrage, vérifiez le serrage des vis, remplissez le carter d'huile SAE 10W-30 jusqu'au niveau central de la jauge, versez quelques gouttes d'huile dans les 3 orifices, installez les tuyaux d'aspiration et de trop-plein avec crépine, et réglez le bouton de pression sur 0. Ouvrez le robinet principal pour purger l'air, puis mettez le moteur en marche.

Comment régler la pression de vaporisation ?

Utilisez le bouton de régulateur de pression à une touche. Tournez-le dans le sens Fort pour augmenter la pression, ou dans le sens Faible pour la diminuer. La pression maximale est de 3.5 MPa (35 kgf/cm²).

Quelle huile utiliser pour la pompe ?

Utilisez de l'huile moteur SAE 10W-30, classe SC ou meilleure. La contenance du carter est de 0.23 L. Vérifiez le niveau avec la jauge et vidangez toutes les 50 heures d'utilisation.

Comment protéger la pompe du gel en hiver ?

Pour le remisage hivernal, effectuez les opérations 11 à 18 de la procédure : arrêtez la vaporisation, lavez à l'eau propre, faites fonctionner la pompe à sec pendant une minute, puis retirez les tuyaux et vidangez complètement l'eau pour éviter tout dégât dû au gel.

Que faire si la pompe n'aspire pas le liquide ?

Ouvrez le robinet principal. Une fois que la pompe aspire le liquide, refermez le robinet. Si l'aspiration ne se fait toujours pas, vérifiez les joints d'étanchéité du tuyau d'aspiration et la crépine.

Pourquoi les tuyaux vibrent-ils ?

Les vibrations proviennent de l'air rejeté par la chambre à air. Pour y remédier, soulevez la crépine d'aspiration hors de l'eau pendant environ 10 secondes pour qu'elle aspire de l'air, puis replongez-la. Les vibrations cesseront lorsque l'air sera évacué.

Comment nettoyer la pompe après utilisation ?

Après chaque vaporisation, lavez la pompe à l'eau propre en faisant fonctionner le pulvérisateur pendant une minute après avoir relevé la trémie. Cela évite l'accumulation de résidus chimiques.

Quel entretien régulier effectuer ?

Vidangez l'huile du carter toutes les 50 heures. Vérifiez l'usure de la soupape de refoulement, du piston et de la garniture. Contrôlez la tension de la courroie (flèche de 15-20 mm). Remplacez les pièces usées si nécessaire.

Quelles sont les précautions de sécurité importantes ?

N'utilisez pas de produits chimiques agressifs, d'eau de mer ou d'eau chaude. Lisez attentivement le mode d'emploi des produits agrochimiques. Utilisez la pompe uniquement pour l'agriculture ou l'irrigation, pas à des fins industrielles.

Où trouver des pièces de rechange ?

Adressez-vous au revendeur agréé Maruyama le plus proche ou au magasin où vous avez acheté le produit. Les pièces d'usure courantes sont la soupape de refoulement, le piston, la garniture de piston et les sièges de soupape.

MODE D'EMPLOI MS154EMH Maruyama

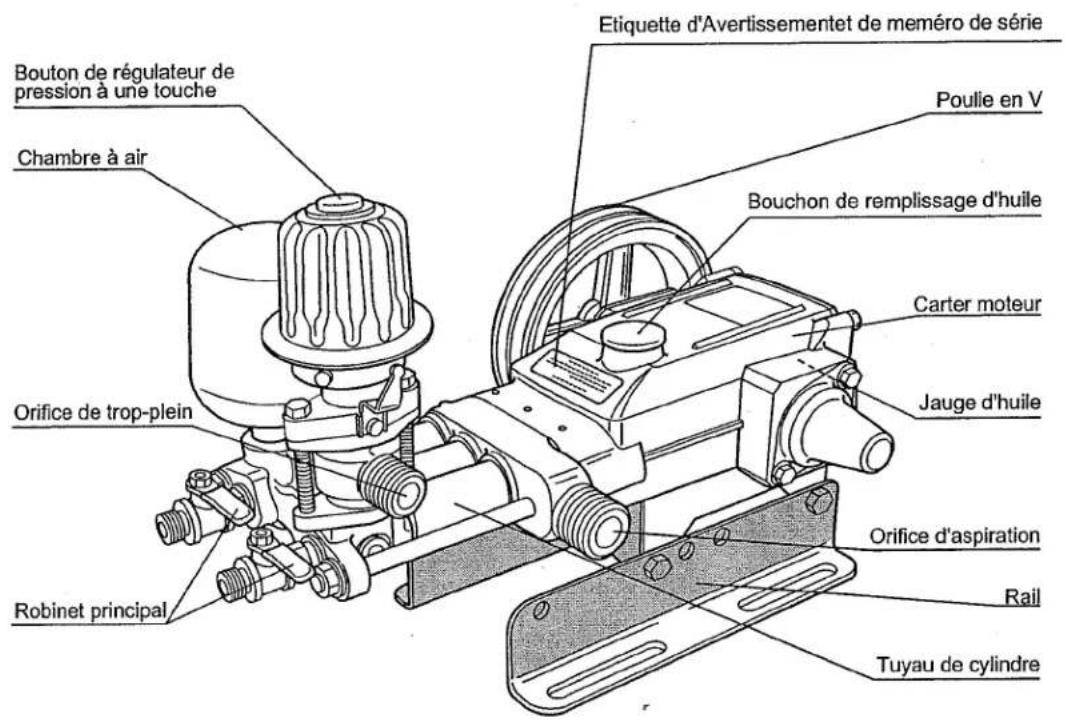

Nomenclature des pièces principales

Bouton de régulateur de pression à une touche Chambre à air Orifice de trop-plein Robinet principal Etiquette d'Avertissementet de meméro de série Poulie en V Bouchon de remplissage d'huile Carter moteur Jauge d'huile Orifice d'aspiration Rail Tuyau de cylindre

Spécifications

Modèle			MS154		MS330
Hauteur hors-tout	Longueur hors-tout (mm)		374		399
	Largeur hors-tout (mm)		215		243
	Hauteur hors-tout (mm)		286		279
Poids (kgf)			7.2		7.2
			maximum	Irrigation	maximum	Irrigation
Spécifications	Vitesse du vilebrequin	(tr/mn)	1000	1400	1050	1300
	Capacité d'aspiration	(N/min)	13	17.5	30	35
	Pression	MPa	3.5	1.0	3.5	2.5
		(kgf/cm2)	(35)	(10)	(35)	(25)
	Puissance requise	kw	1.0	0.5	2.0	1.9
		(PS)	(1.4)	(0.7)	(2.8)	(2.6)
Tuyau d'aspiration			ø13, G ^1/_2 (PF ^1/_2 )		ø19, G ^3/_4 (PF ^3/_4 )
.Tuyau de trop-plein			ø13, G ^1/_2 (PF ^1/_2 )
Robinet principal			2-G ^1/_4 , (2-PF ^1/_4 )
Huile de graissage			SAE10W-30,SC or mieux
Contenance d'huile de graissage (N)			0.23		0.42

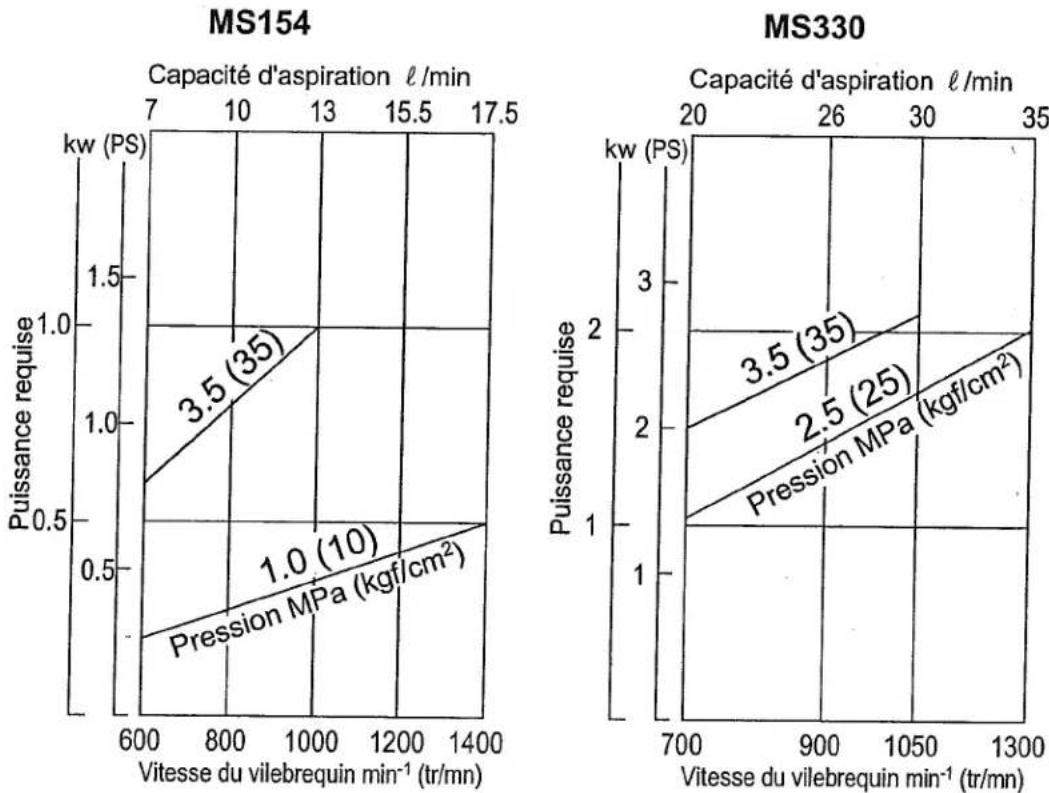

Courbe de performances

Utilisation

Inspection préparatoire • vaporisation

Bien vérifier le serrage de toutes les vis.

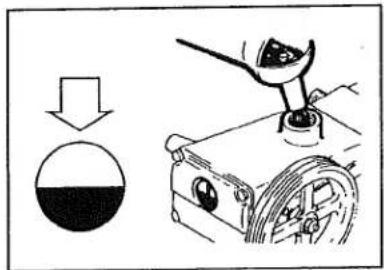

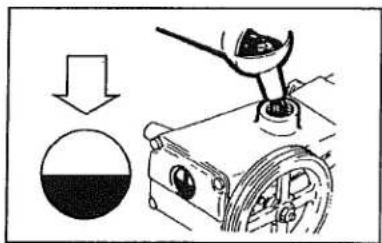

1 Huile de graissage

Remplir le carter moteur d'huile de graissage jusqu'au niveau central de la jauge.

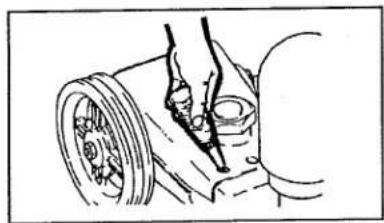

Verser quelques gouttes d'huile dans les 3 orifices du carter moteur.

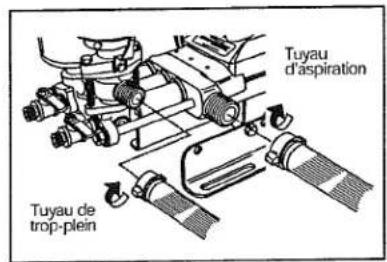

3 Installation du tuyau d'aspiration et du tuyau de trop-plein

Au cours de l'installation du tuyau d'aspiration, vérifiez d'abord la présence ainsi que le bon état des joints d'étanchéité aux abords des couplages de fils électriques.

Tuyau d'aspiration Tuyau de trop-plein

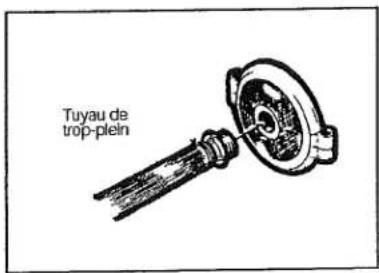

4 Fixation de la crépine pour le raccordement des tuyaux.

Tuyau de trop-plein

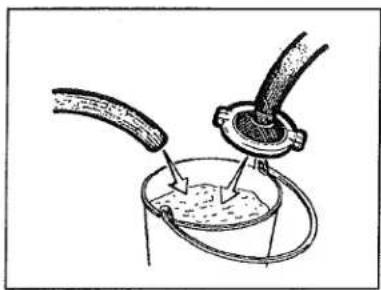

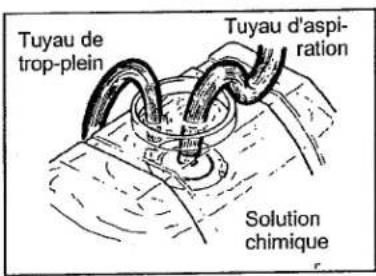

5 Insérer le tuyau d'aspiration et le tuyau de trop-plein dans le réservoir chimique.

Tuyau de trop-plein Tuyau d'aspiration Solution chimique

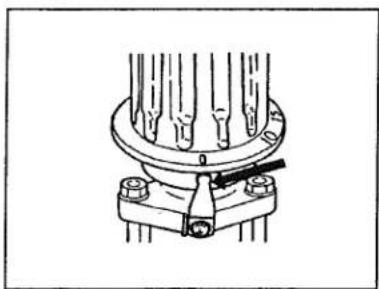

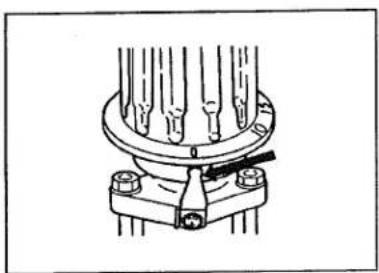

6 Régler le bouton du régulateur de pression sur 0.

Purger l'air en ouvrant le robinet si l'eau n'est pas aspirée.

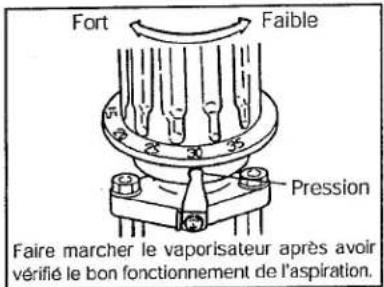

9 Régulation de la pression.

Fort Faible Pression Faire marcher le vaporisateur après avoir vérifié le bon fonctionnement de l'aspiration.

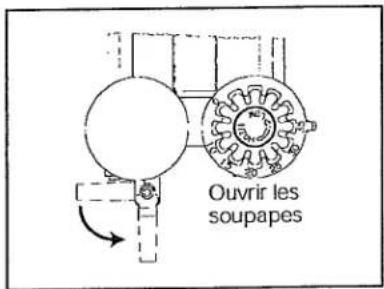

10 Vaporisation

Ouvrir les soupapes

Arrêt du vaporisateur et entretien

11 Arrêt de la vaporisation

12 Laver à l'eau propre lorsque la vaporisation est terminée..

13 Utilisation du vaporisateur automoteur.

14 Continuer à faire fonctionner le pulvérisateur pendant une minute après avoir relevé la trémie.

Faire fonctionner le vaporisateur pendant plus d'une minute en l'absence de liquide dans le réservoir peut entraîner des dégâts sévères!

Tuyau de trop-plein

15 Fin de la vaporisation.

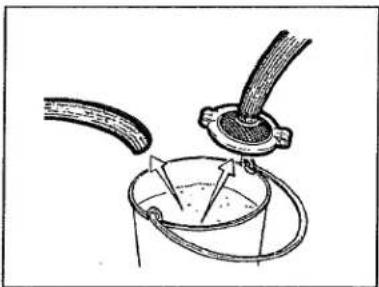

16 Retirer le tuyau d'aspiration et le tuyau de trop-plein.

17 Ramener le bouton sur la position 0.

Protection contre le gel.

Vidanger complètement l'eau lors du remisage d'hiver pour éviter tout gel. Pour la vidange, effectuer les opérations 11 à 18 de la procédure.

Inspection et réglages

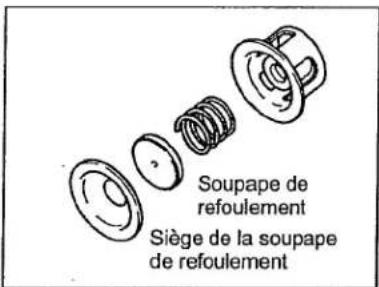

Soupape de refoulement et alentours

Vérifier le degré d'usure des surfaces de contact de la soupape de refoulement et du siège de soupape. Le cas échéant, remplacer les pièces usées ou endommagées.

Soupape de refoulement Siège de la soupape de refoulement

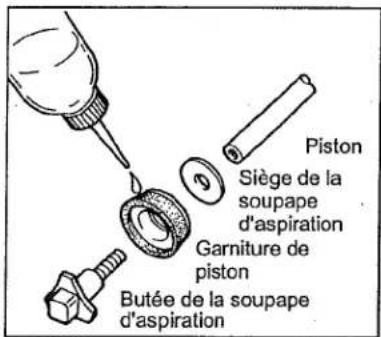

Piston et alentours

Vérifier si les pièces de l'éclaté sont endommagées, usées, cassées, etc. Lors du remontage, enduire la garniture du piston d'huile mobile.

Piston Siège de la soupape d'aspiration Garniture de piston Butée de la soupape d'aspiration

Remplacement de l'huile du carter moteur

Remplacer l'huile toutes les 50 heures d'utilisation après l'utilisation initiale.

Nous vous remercions de votre achat. Il va sans dire que, le produit aura beau être d'une excellente qualité, il ne déploiera pas le maximum de ses performances s'il n'est pas utilisé correctement. Lisez plusieurs fois ce manuel avant de mettre l'appareil en service afin d'en tirer le maximum de profit.

Les vaporisateurs automoteurs sont conçus à des fins agricoles ou d'irrigation et non à des fins industrielles. En conséquence, n'utilisez pas de produits chimiques, eau de mer, eau chaude, etc. Quand vous utilisez des produits agrochimiques, liisez attentivement leur mode d'emploi et suivez-le.

Pour de plus amples informations, veuillez vous adresser au revendeur agréé Maruyama le plus proche, ou bien vous renseigner auprès du magasin où vous avez acheté ce produit.

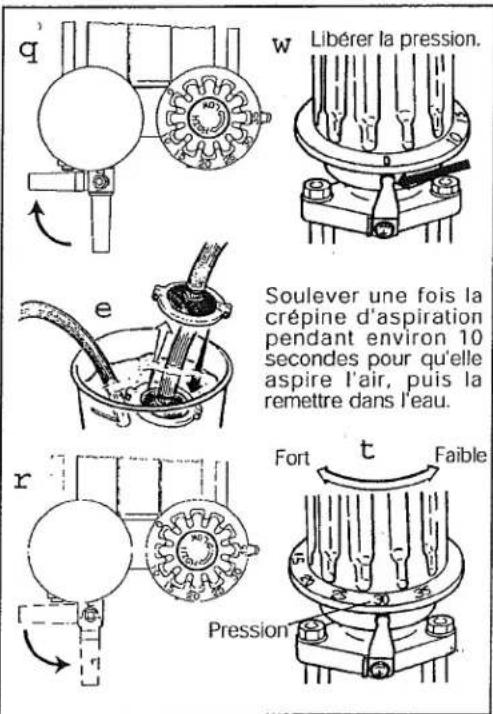

Si la pompe n'aspire pas le liquide

q Ouvrir le robinet principal.
W Lorsque la pompe aspire le liquide,
e Refermer le robinet principal.

Si les tuyaux vibrent ...

Les tuyaux vibrent lorsque l'air est rejeté de la chambre à air. Les vibrations cesseront dès que l'air sera relâché comme suit.

Soulever une fois la crépine d'aspiration pendant environ 10 secondes pour qu'elle aspire l'air, puis la remettre dans l'eau.

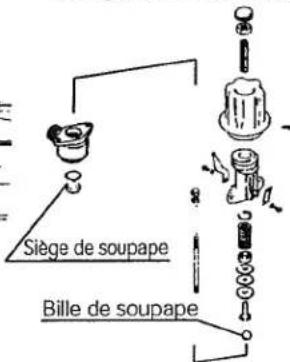

Si l'accumulation de pression ne s'effectue pas...

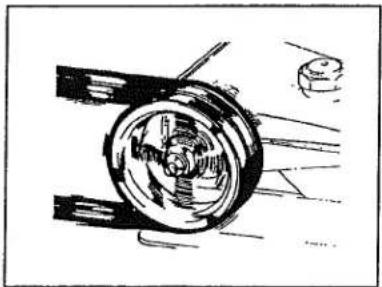

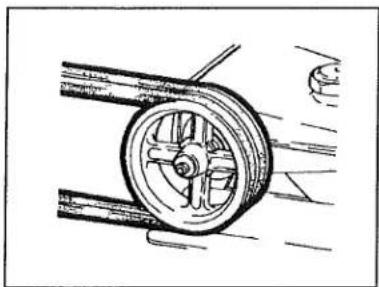

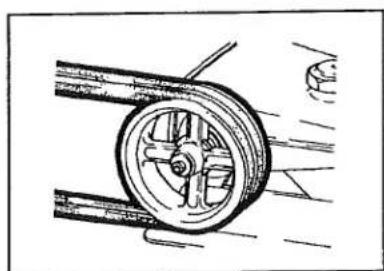

• Vérifier la tension de la courroie.

15·20mm

• Vérifier l'usure de la soupape de régulation de pression.

Siège de soupape Bille de soupape

• Remplacer la mauvaise buse par la bonne.

Si l'orifice de la buse est trop gros .... Réduire l'orifice.

Si la vaporisation est trop ... Réduire la vaporisation. volumineuse

Choisir la buse de façon que son volume de vaporisation représente environ 80% (mais pas plus de 80%) du volume d'aspiration.
